SpeedyBee F405 WING 앱 ArduPilot INAV 2-6S 비행 컨트롤러 사양
휠베이스: 하단 플레이트
용도: 차량 및 원격 조종 장난감
부품/액세서리 업그레이드: 어댑터
도구 소모품: 조립 카테고리
기술적 매개변수: KV1100
크기: 54 x 36 x 13mm
원격 제어 주변기기/장치: ESC
권장 연령: 12+y
RC 부품 및 액세서리: 모터 부품
수량: 1개
원산지: 중국 본토
모델 번호: SpeedyBee F405 WING
재료: 복합 재료
사륜구동 속성: 조립
차량 유형: 헬리콥터
브랜드 이름: uuustore
제품 이름 |
SpeedyBee F405 WING FC 보드 |
MCU |
STM32F405,168MHz,1MB 플래시 |
IMU(자이로 및 가속도계) |
ICM-42688-P |
기압계 |
SPL006-001 |
OSD 칩 |
AT7456E |
블랙박스 |
MicroSD 카드 슬롯 |
UART |
6세트(USART1, USART2, USART3, UART4, UART5, UART6(무선 보드 원격 측정 연결 전용)) |
I2C |
1x 자력계, 디지털 대기 속도 센서에 사용 |
ADC |
4x(VBAT, 전류, RSSI, 아날로그 대기 속도) |
PWM |
12x(11+1“LED” 패드) |
ELRS/CRSF 수신기 |
지원됨, UART1에 연결됨 |
SBUS |
SBUS 입력용 인버터 내장(UART2-RX) |
LED |
FC 상태용 LED 3개(파란색, 녹색) 및 3.3V 표시기(빨간색) RGB 1개 |
RSSI |
지원되며 이름은 RS 입니다. |
지원되는 FC 펌웨어 |
INAV:SpeedyBeeF405WING(기본값)ArduPilot: SpeedyBeeF405WING |
제품 이름 |
SpeedyBee F405 WING PDB 보드 |
입력 전압 범위 |
7~36V(2~6S LiPo) |
배터리 전압 센서 |
FC 보드 VBAT에 연결, 1K:10K(iNav에서 스케일 1100, ArduPilot에서 BATT_VOLT_MULT 11.0) |
배터리 전류 센서 |
90A 연속, 215A 피크 FC 보드에 연결 전류(iNav에서 스케일 195, ArduPilot에서 50 A/V) |
TVS 보호 다이오드 |
예 |
FC BEC 출력 |
출력 5.2V +/- 0.1V DC 연속 전류 2.4A, 최대 3A FC, 수신기, GPS 모듈, AirSpeed 모듈, 원격 측정 모듈, WS2812용으로 설계 LED_Strip |
VTX BEC 출력 |

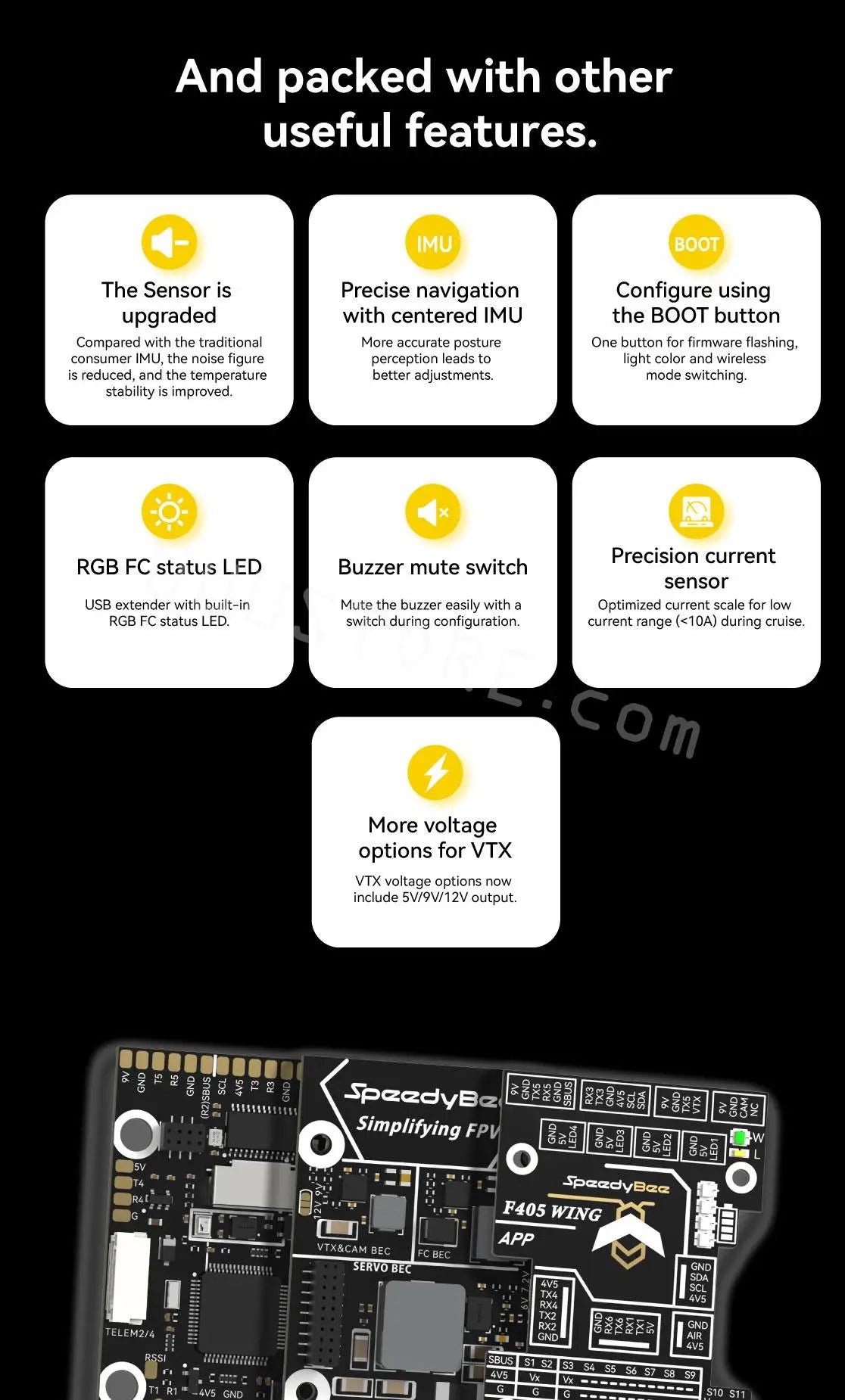

출력 9V +/- 0.1V DC 연속 전류 1.8A, 2.3A 피크 전압 조절 가능, 9V 기본, 점퍼를 통한 12V 또는 5V 아날로그 비디오 송신기, 디지털 비디오 송신기, 카메라용으로 설계되었습니다. |
서보 BEC 출력 |
출력 4.9V +/- 0.1V DC 연속 전류 4.5A, 5.5A 피크 전압 조정 가능, 4.9V 기본, 점퍼를 통해 6V 또는 7.2V 서보용으로 설계되었습니다. |
제품 이름 |
SpeedyBee F405 WING 무선 보드 |
무선 구성(모드를 전환하려면 BOOT 버튼을 6초 동안 길게 누르세요) |
BLE 모드, Speedybee 앱에 연결 |
Wi-Fi 모드, QGroundControl 앱, Speedybee 앱, MissionPlanner 등에 연결 |
|
클래식 Bluetooth SPP 모드, QGroundControl 앱, MissionPlanner에 연결 |
|
LED 스트립 컨트롤러(BOOT 버튼을 짧게 누르면 효과가 전환되고 2초 동안 길게 누르면 모드가 전환됩니다) |
4x WS2812 LED 스트립 커넥터, 조정 가능한 색상 및 점멸 모드 |
4x WS2812 LED 스트립 커넥터, 조정 가능한 색상 및 점멸 모드 |
|
온보드 배터리 잔량 표시기 |
조명 수에 따른 배터리 잔량 표시용 RGB 표시기 LED 4개 |

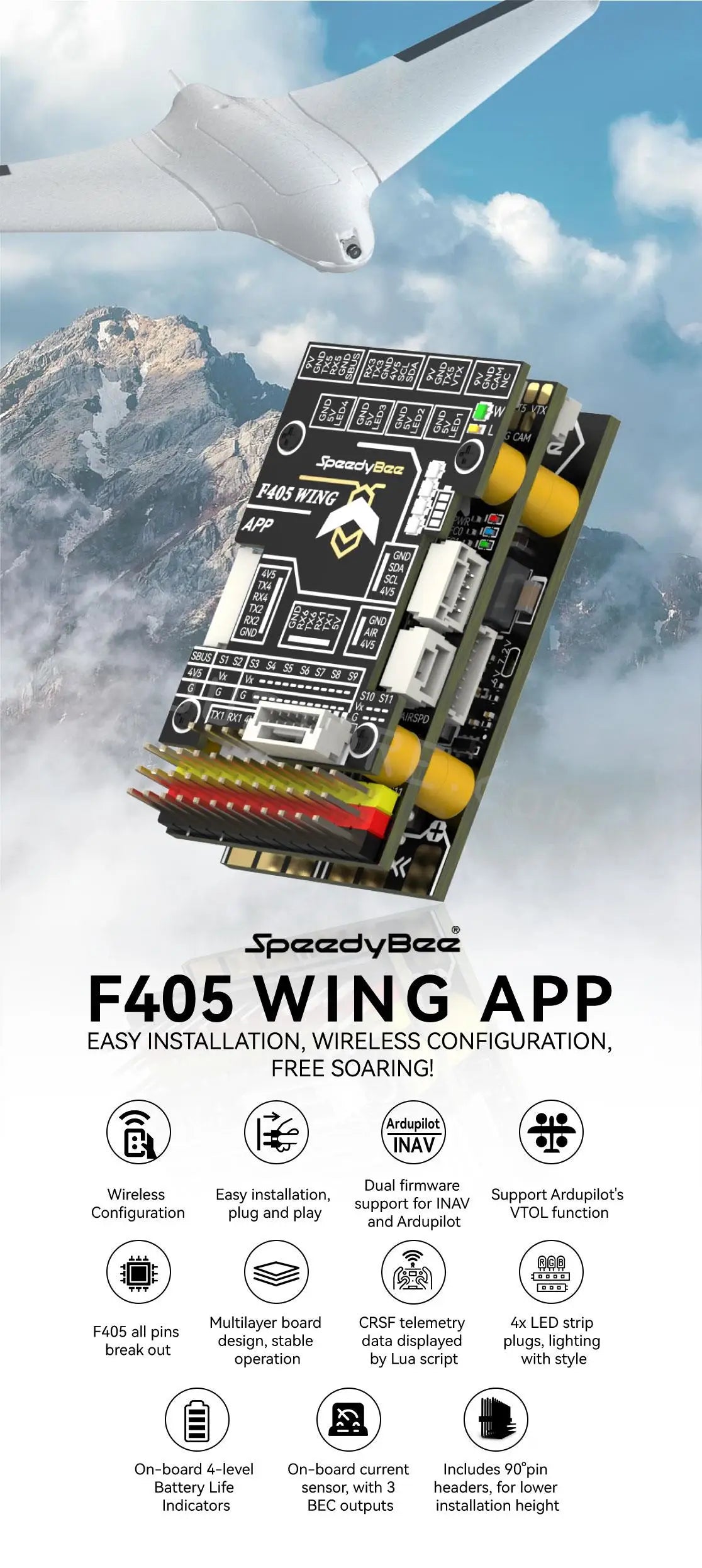

CAM SpeedyBzz F40s WING APP Diot Co. GND SDA 4V5 SCL TX4 RX4 4v5 TX2 Rxz GND GND AIR 4V5, 63 4v5, 58 59 S10 S11 HRSPD ardupilot = INAV 듀얼 펌웨어 무선 간편한 설치, INAV 지원 CRSF 원격 측정 지원 4x LED 스트립 F405 모든 핀 브레이크 아웃 디자인, 안정적인 데이터 표시 플러그; 조명 작동 by
Speedybee 및 QGroundcontrol 앱을 통한 무선 구성을 지원합니다.더 이상 지루한 드라이버나 데이터 케이블이 필요 없으며 편리한 구성으로 비행의 즐거움에만 집중할 수 있습니다.

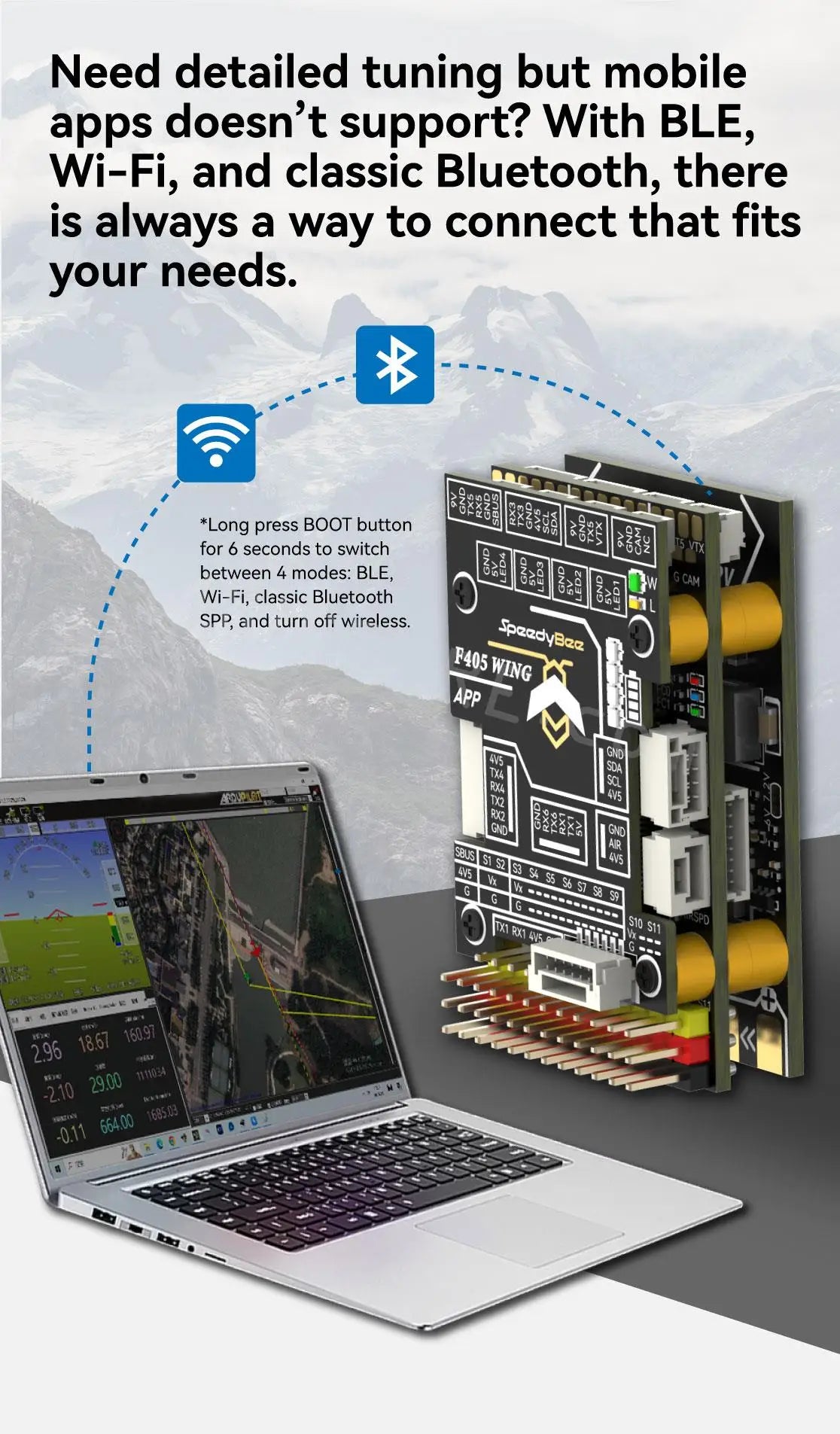

BLE, Wi-Fi 및 클래식 Bluetooth 지원 연결하는 방법은 항상 있습니다. 5152 4V5 45 854 55186 S7 58 S1o SSpo 포함. miks 29.00 210 3168503 '664.00'

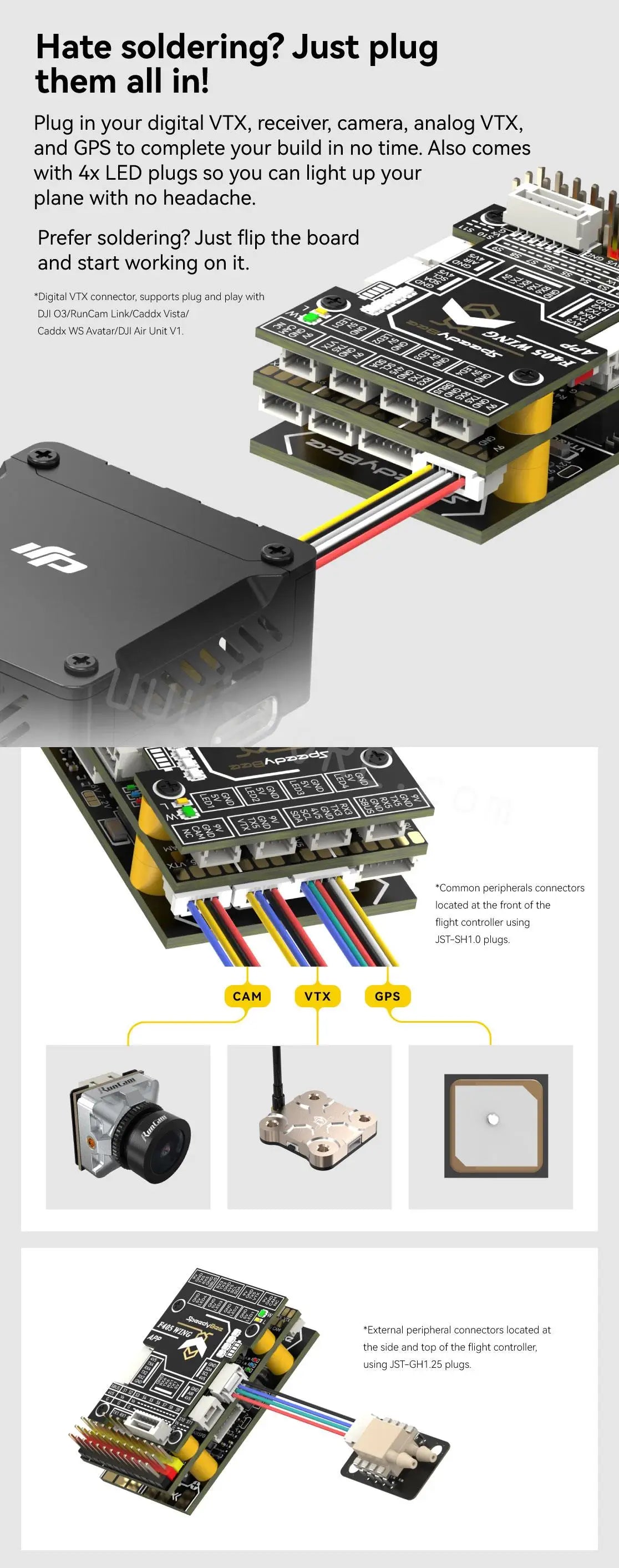

Gx LED 플러그가 함께 제공되므로 두통 없이 비행기에 불을 밝힐 수 있습니다. 디지털 VTX, 수신기, 카메라, 아날로그 VTx 및 GPS가 함께 제공됩니다.
FPV 비행을 쉽게 처리하기 위한 INAV; 고급 기능을 위한 Ardupilot 비행 안정화, 자동 이륙; Wing Racing, Formation Flying-_ 초보자이든 전문가이든 이 비행 컨트롤러는 모든 비행 꿈을 실현할 수 있습니다.

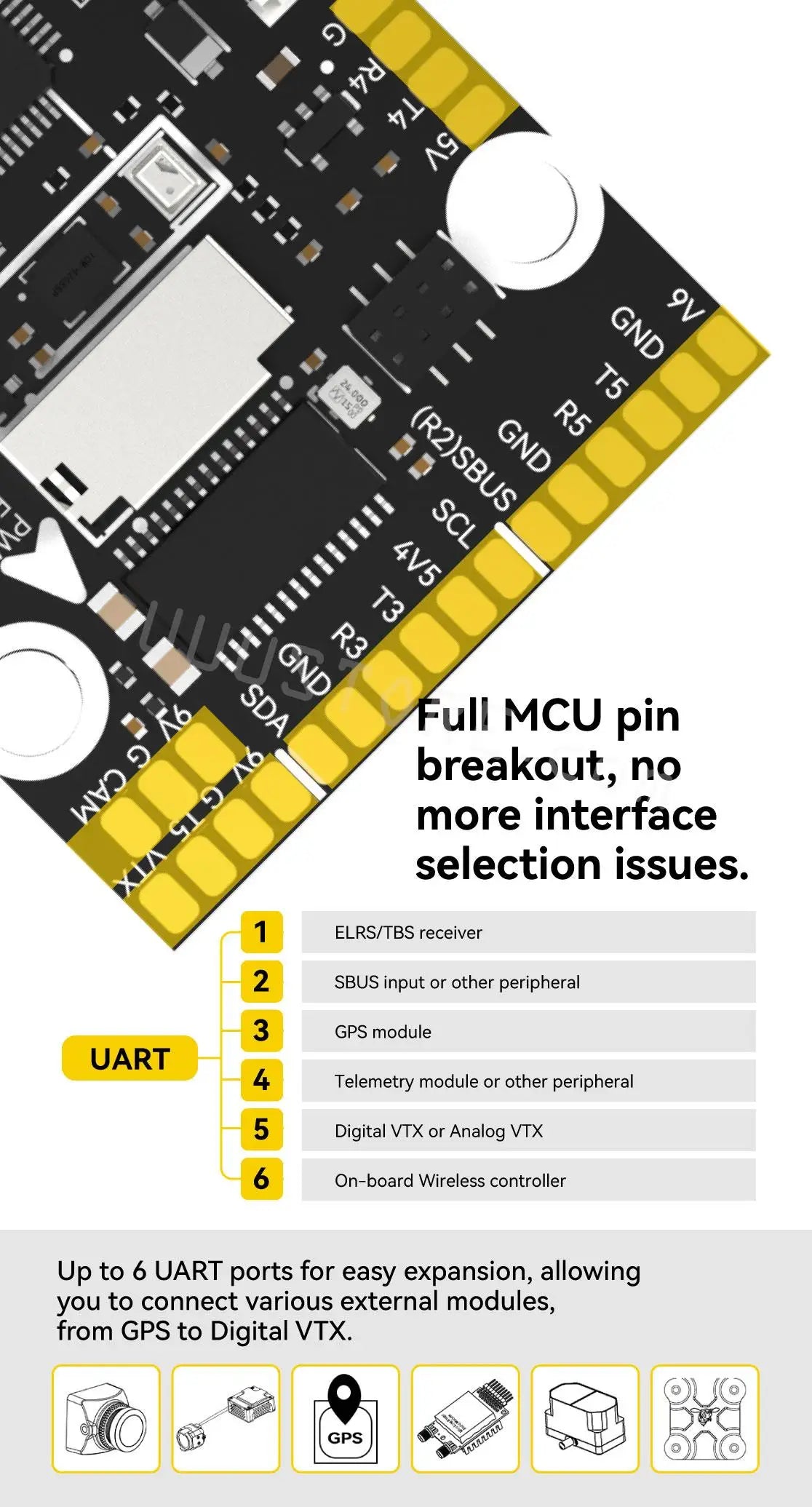

X 19 2 4 6 2 전체 MCU 핀 브레이크아웃; 더 이상 인터페이스 선택 문제가 없습니다. GPS 모듈 UART 4 원격 측정 모듈 또는 기타 주변 장치 5 온보드 무선 컨트롤러 손쉬운 확장을 위한 최대 6개의 UART 포트. GPS부터 Digital VTX까지 다양한 외부 모듈을 연결할 수 있습니다.

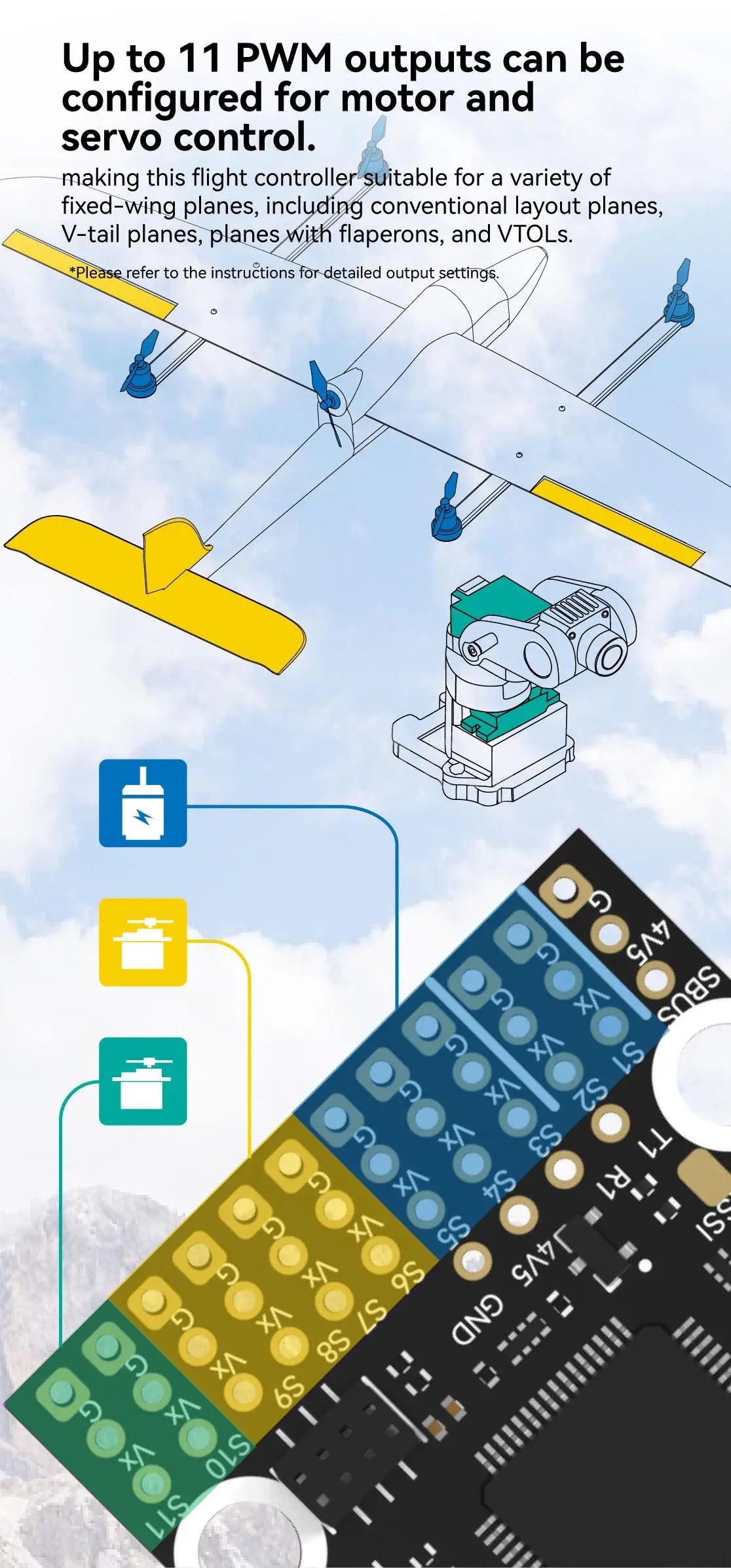

이 비행 컨트롤러는 기존 레이아웃 비행기를 포함한 다양한 고정익 비행기에 적합합니다. 모터 및 서보 제어를 위해 최대 11개의 PWM 출력을 구성할 수 있습니다. "자세한 출력 설정에 대한 지침을 참조하십시오: + 3) 3 snas 1S zS #S SS SA+ aAND 85 8 3 9

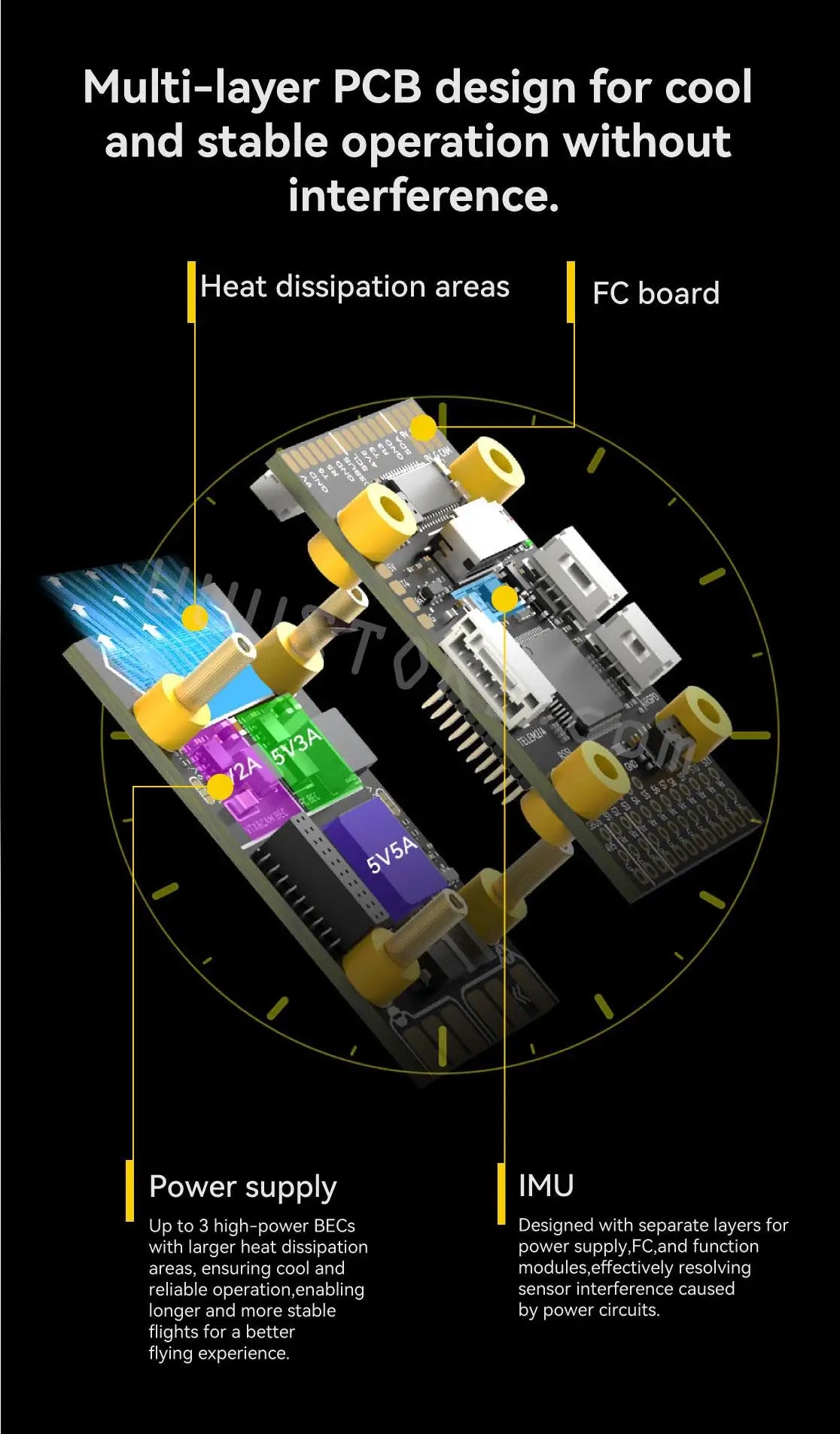

간섭 없이 시원하고 안정적인 작동을 위한 다층 PCB 설계 . 더 큰 방열 전원 공급 장치, FC 및 기능 영역을 위해 별도의 레이어로 설계되었습니다.
새로운 비행 스타일인 VTOL이 장착된 고정익 비행기를 사용하세요. Ardupilot의 QStabilize, QLoiter 및 QRTL 모드를 사용하십시오. 원하는 대로 사용자 정의하고 정의하세요. UUUSTORFr 375137b2를 사용해 보세요.

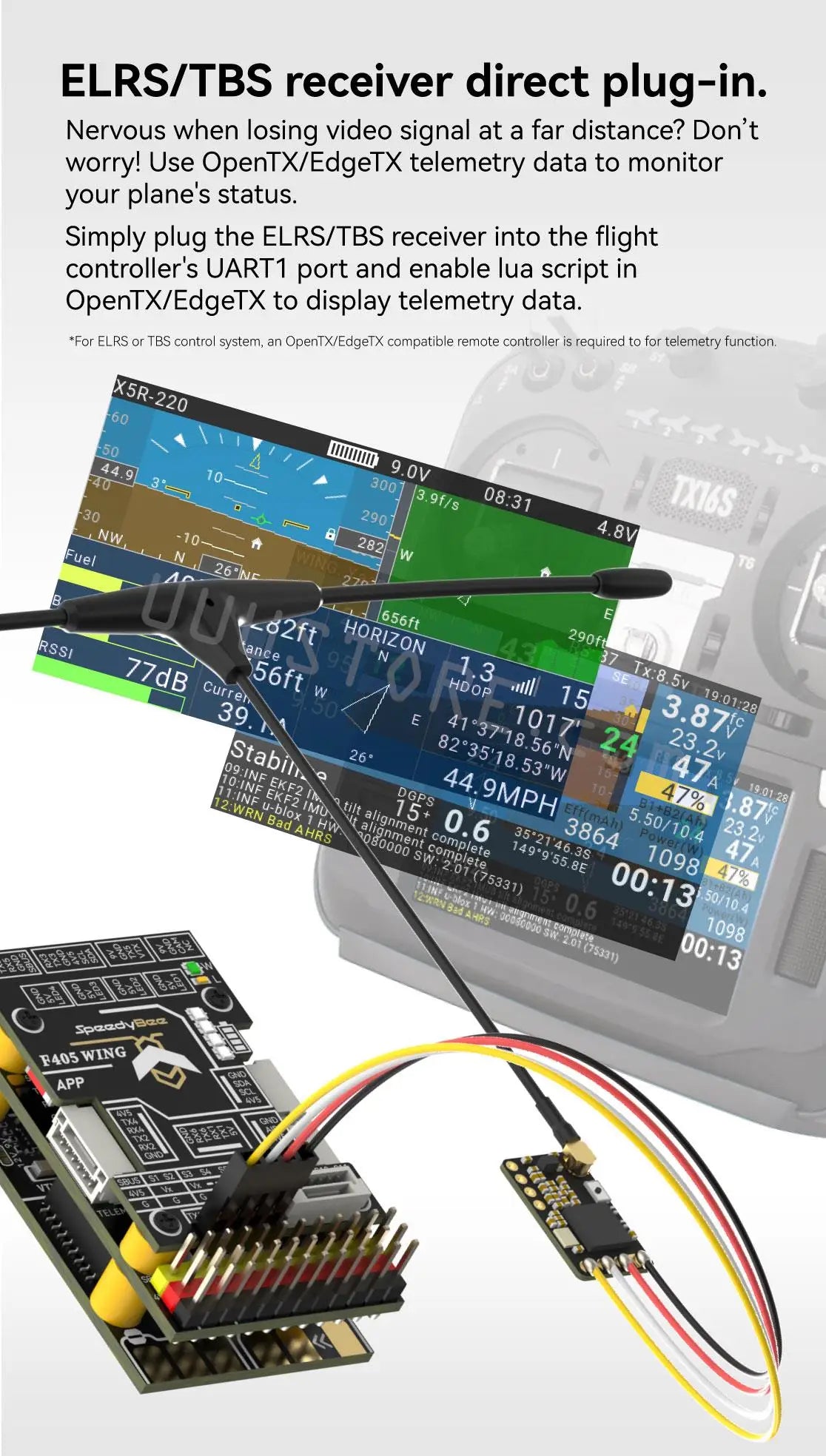

ELRSITBS 수신기는 비행 컨트롤러의 UARTI 포트에 연결되며 OpenTX/EdgeTX의 lua 스크립트가 원격 측정 데이터를 표시하도록 허용합니다. #elrs 또는 TBS 제어 시스템의 경우 opentx/edgetx 호환 리모콘이 필요합니다.
BOO 버튼을 짧게 누르면 다양한 효과를 전환하고 비행기가 하늘에서 더 잘 보이도록 할 수 있습니다.

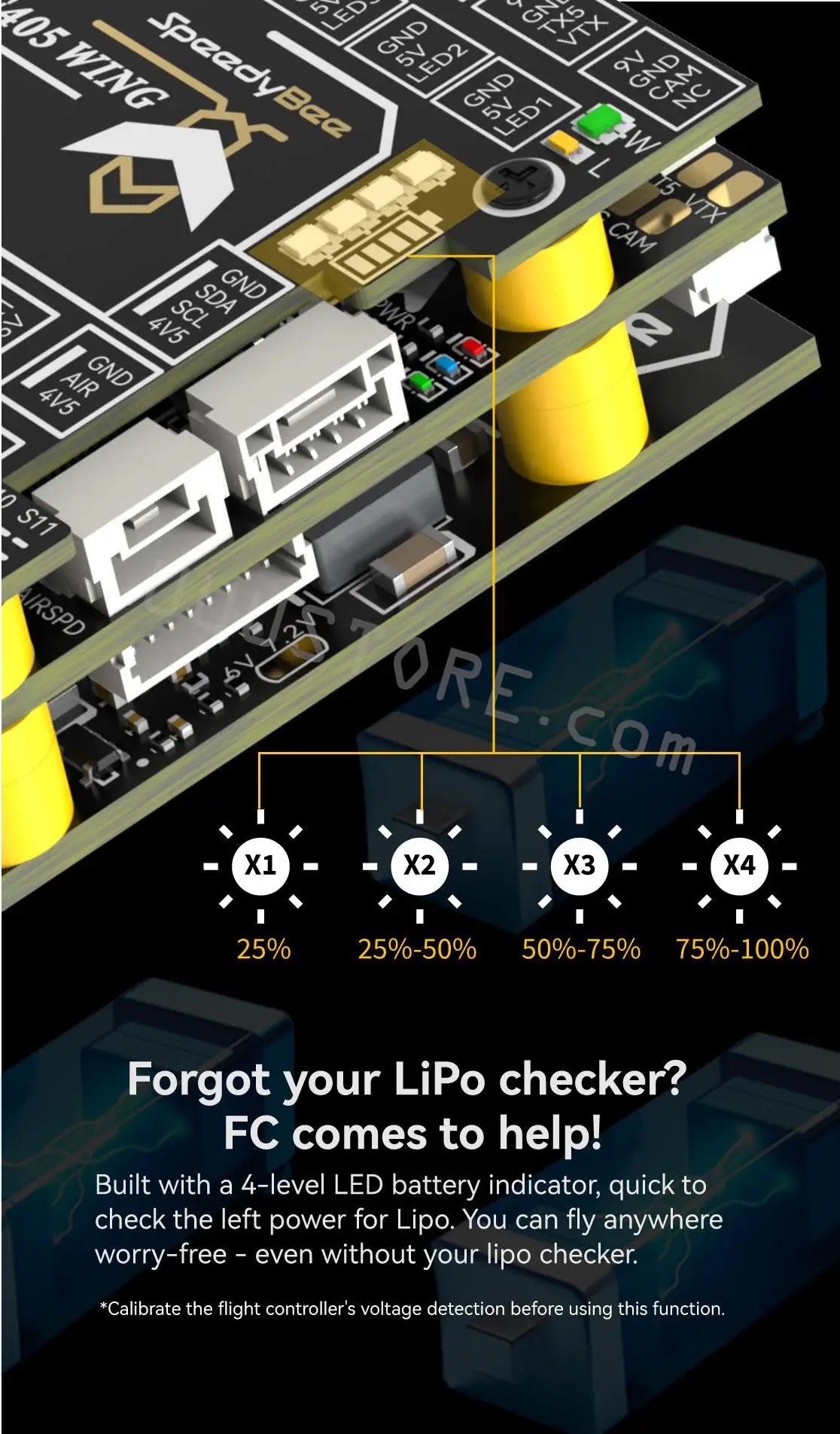

FC가 도움을 드립니다. 4단계 LED 배터리 표시기가 내장되어 있습니다. 리포의 남은 힘을 빠르게 확인: 리포 체커 없이도 걱정 없이 어디든 날아갈 수 있습니다.

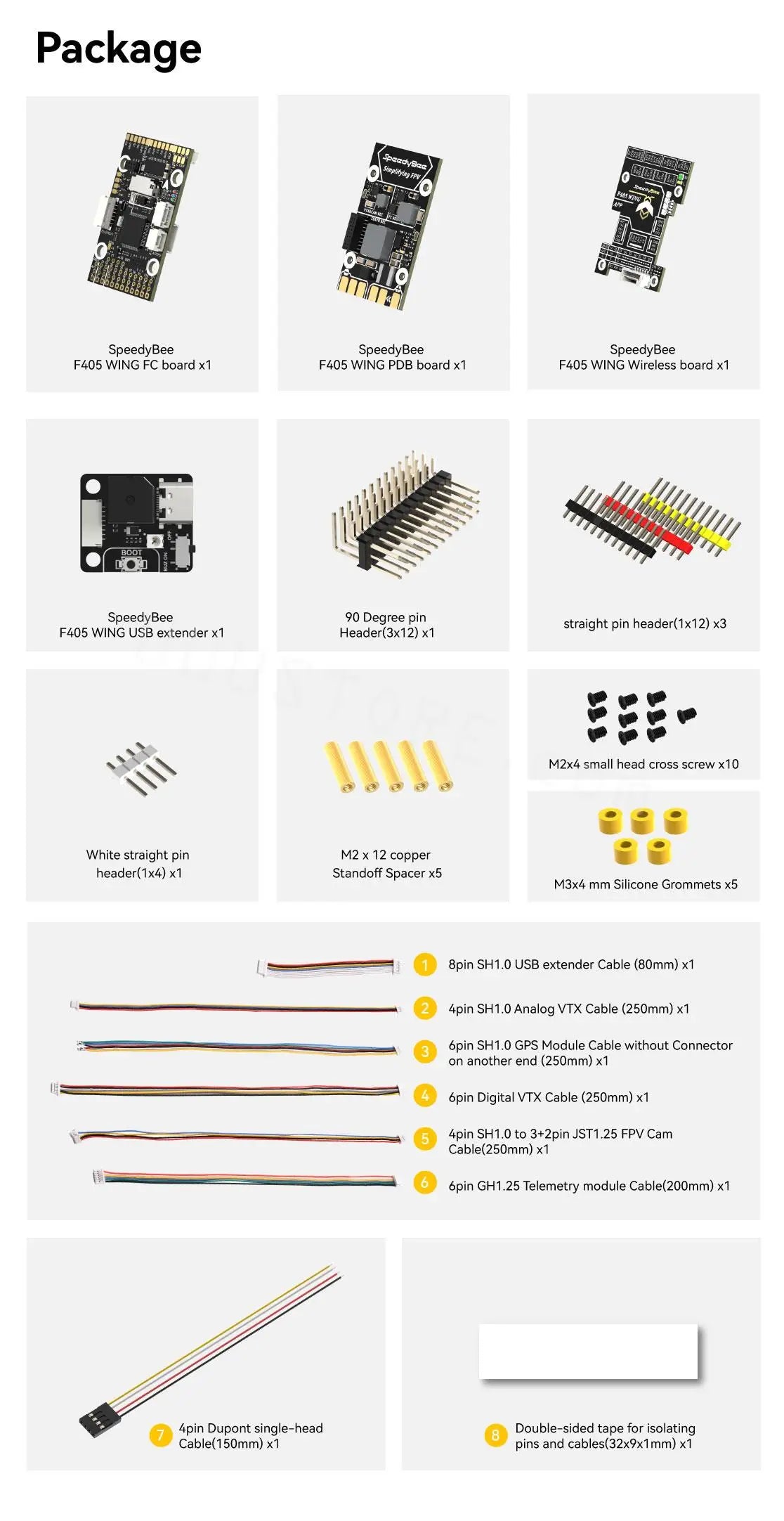

speedybee speedyBee SpeedyBee FPVa 78098 586868 아날로그 보드 x spacoybce xiputyizg . 4핀 듀퐁 단일 헤드 케이블 분리용 양면 테이프(150mm) 1개
