GEPRC Momoda2 4.9G FPV VTX 안테나 (4.9-5.3GHz, 5.1GHz 중심, SMA, 3dbi, 170mm)
GEPRC Momoda2 4.9G FPV VTX 안테나 (4.9-5.3GHz, 5.1GHz 중심, SMA, 3dbi, 170mm)
GEPRC
픽업 사용 가능 여부를 로드할 수 없습니다.
개요
GEPRC Momoda2 4.9G 안테나는 FPV VTX 애플리케이션을 위해 설계된 안테나로, 4.9GHz에서 5.3GHz VTX 솔루션과 호환됩니다. RF 구조를 채택하여 FPC + PCB를 결합하여 주파수 일관성을 개선하고 전송 손실을 줄이며, LHCP/RHCP 편파 옵션으로 제공됩니다.
주요 특징
- 광범위한 주파수 범위에서 일관된 신호 전송을 위한 FPC+PCB 안테나 주요 구조.
- 초저 VSWR 설계.
- 높은 이득을 가진 컴팩트한 크기.
- 메탈릭 스타일 외관의 미래지향적 디자인.

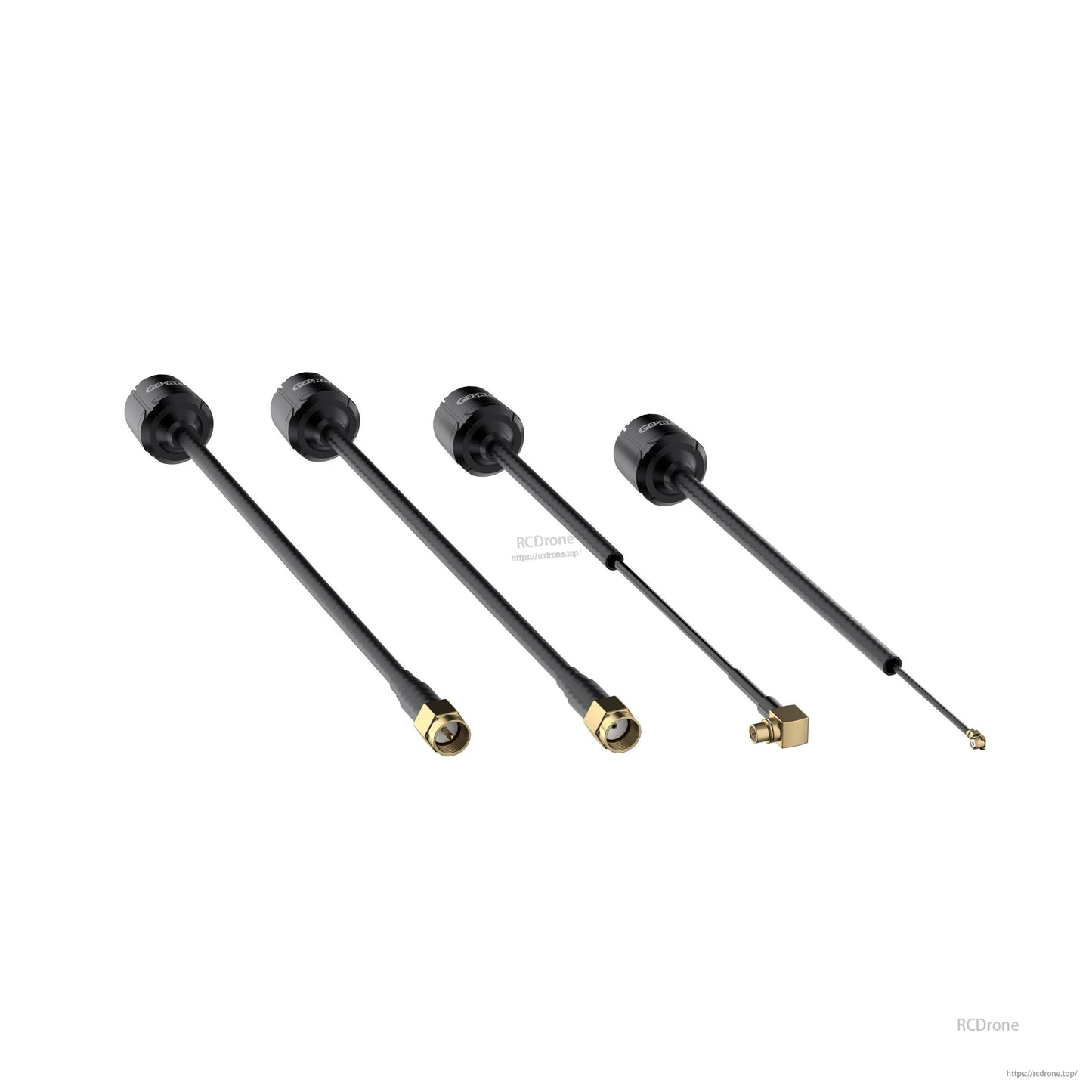

- 다양한 길이와 스타일의 커넥터 옵션; 이 모델에 대해 SMA 커넥터 유형이 지정되어 있습니다.
- 각 안테나는 SWR 기준을 충족하기 위해 스펙트럼 분석기로 테스트됩니다.
- 커넥터 설계는 VSWR을 최소화하는 데 도움을 주기 위해 의도되었습니다.
구매 조언이나 호환성 질문이 있는 경우 support@rcdrone.top or 에 문의하거나 https://rcdrone.top/. 를 방문하십시오.
사양
| 모델 | GEPRC Momoda2 4.9G 안테나 |
| 중심 주파수 | 5.1GHz |
| 대역폭 | 4.9GHz~5.3GHz |
| 편파 | LHCP/RHCP |
| 이득 | 3dbi |
| 축 비율 | <= 3 |
| SWR / VSWR | <= 1. |
| 방사 효율 | 85% (평균) |
| 교차 편파 억제 | -25dB |
| 길이 | 170mm |
| 안테나 설계 | FPC+PCB |
| 안테나 무게 | 12g |
| 외장 재질 | ABS |
| 커넥터 유형 | SMA |

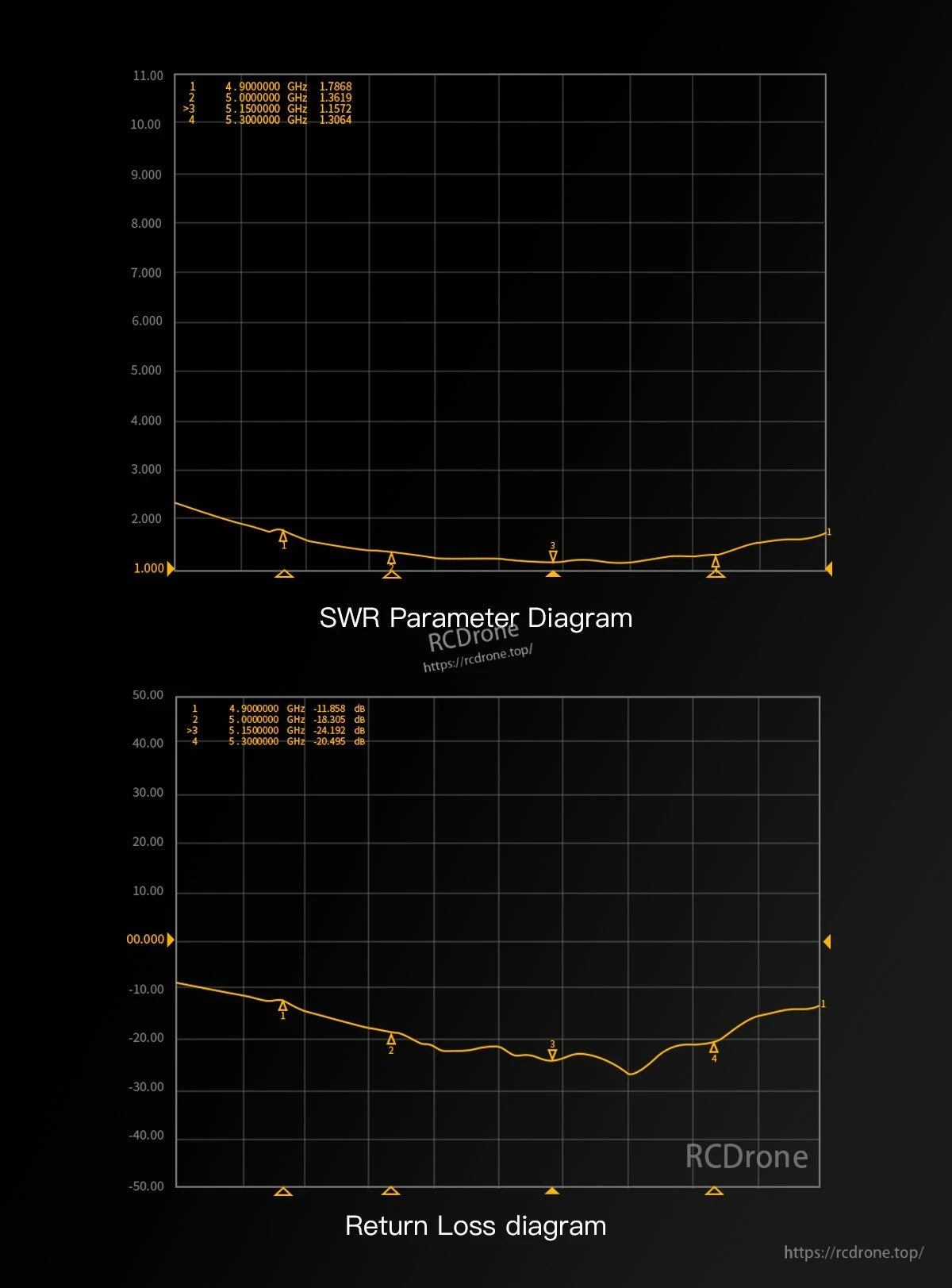

SWR 파라미터 다이어그램 포인트
| 4.9000000 GHz | 1.7868 |
| 5.0000000 GHz | 1.3619 |
| 5.1500000 GHz | 1.1572 |
| 5.3000000 GHz | 1.3064 |
반환 손실 다이어그램 포인트
| 4.9000000 GHz | -11.858 dB |
| 5.0000000 GHz | -18.305 dB |
| 5.1500000 GHz | -24.192 dB |
| 5.3000000 GHz | -20.495 dB |

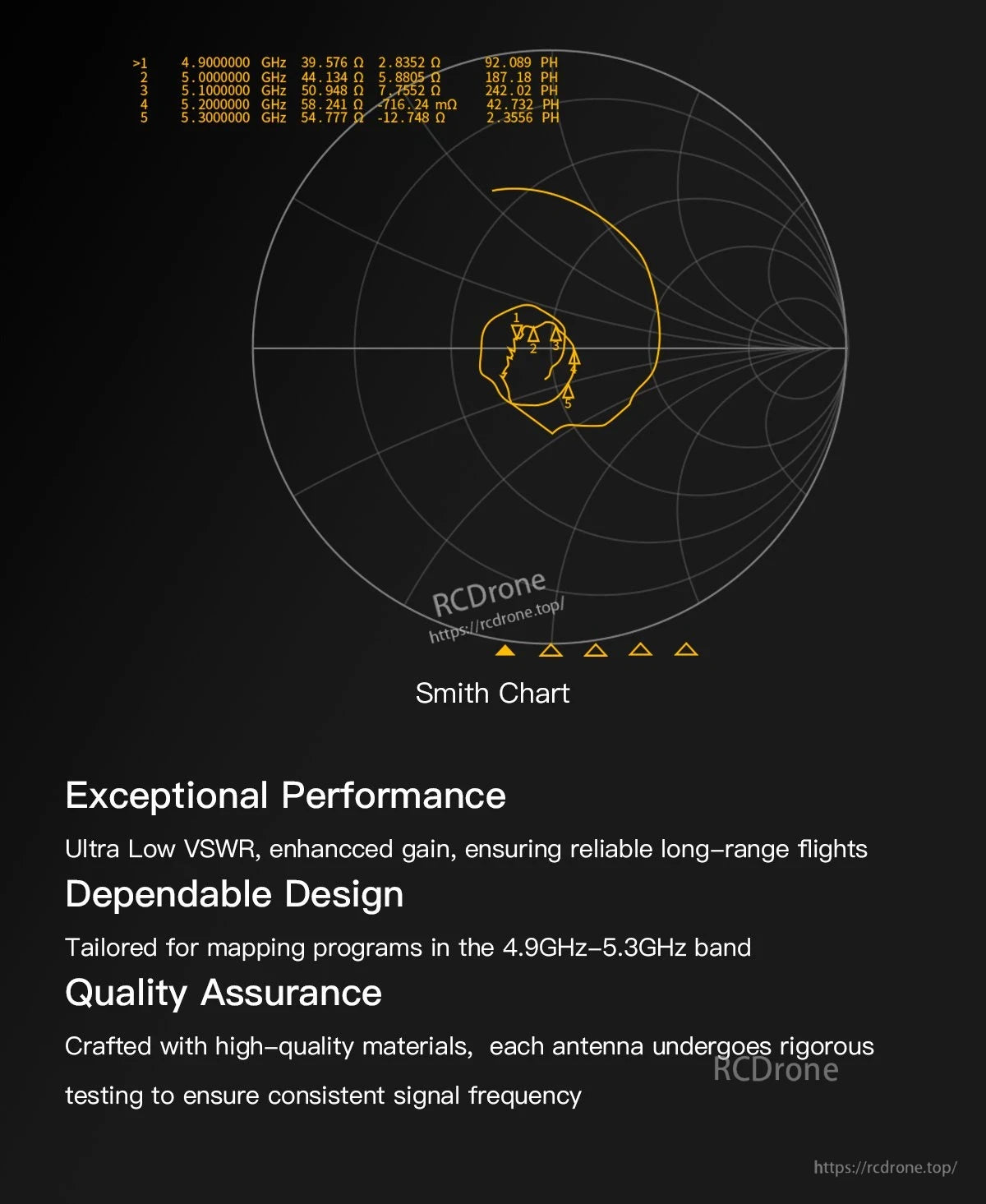

스미스 차트 포인트
| 4.9000000 GHz | 39.576 옴 | 2.8352 옴 | 92.089 pH |
| 5.0000000 GHz | 44.134 옴 | 5.8805 옴 | 187.18 pH |
| 5.1000000 GHz | 50.948 옴 | 7.7552 옴 | 242.02 pH |
| 5.2000000 GHz | 58.241 옴 | 716.24 mOhm | 42.732 pH |
| 5.3000000 GHz | 54.777 옴 | -12.748 옴 | 2.3556 pH |
포함된 항목
- 1 x Momoda 4.9G 안테나
응용 프로그램
- 4.9GHz~5.3GHz 대역에서 FPV VTX 비디오 전송
- 4.9GHz~5.3GHz 대역에서 매핑 프로그램
세부 사항

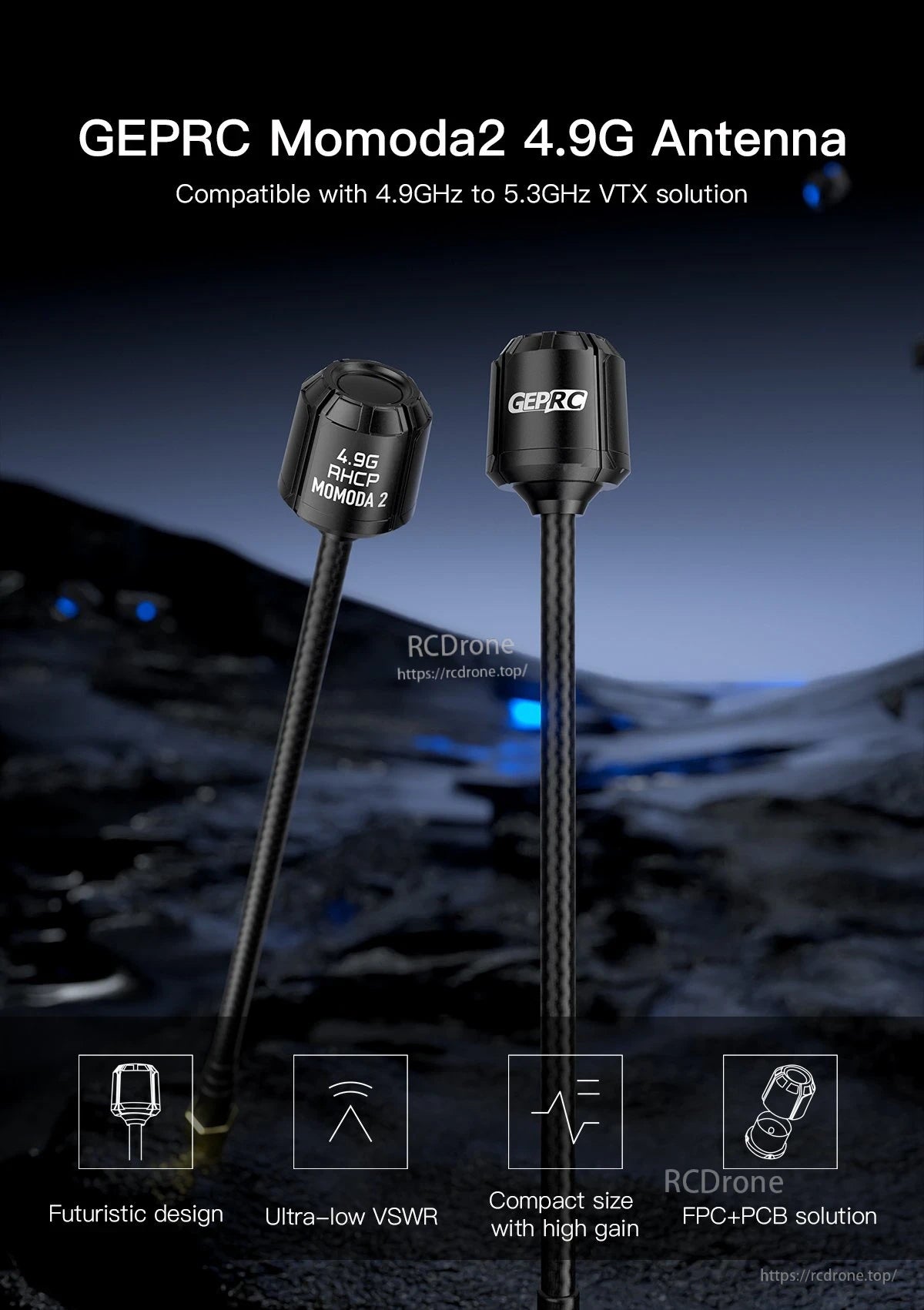

GEPRC Momoda2 4.9G RHCP 안테나는 컴팩트하고 내구성이 뛰어난 형태로 4.9–5.3GHz VTX 설정을 위해 설계되었습니다.

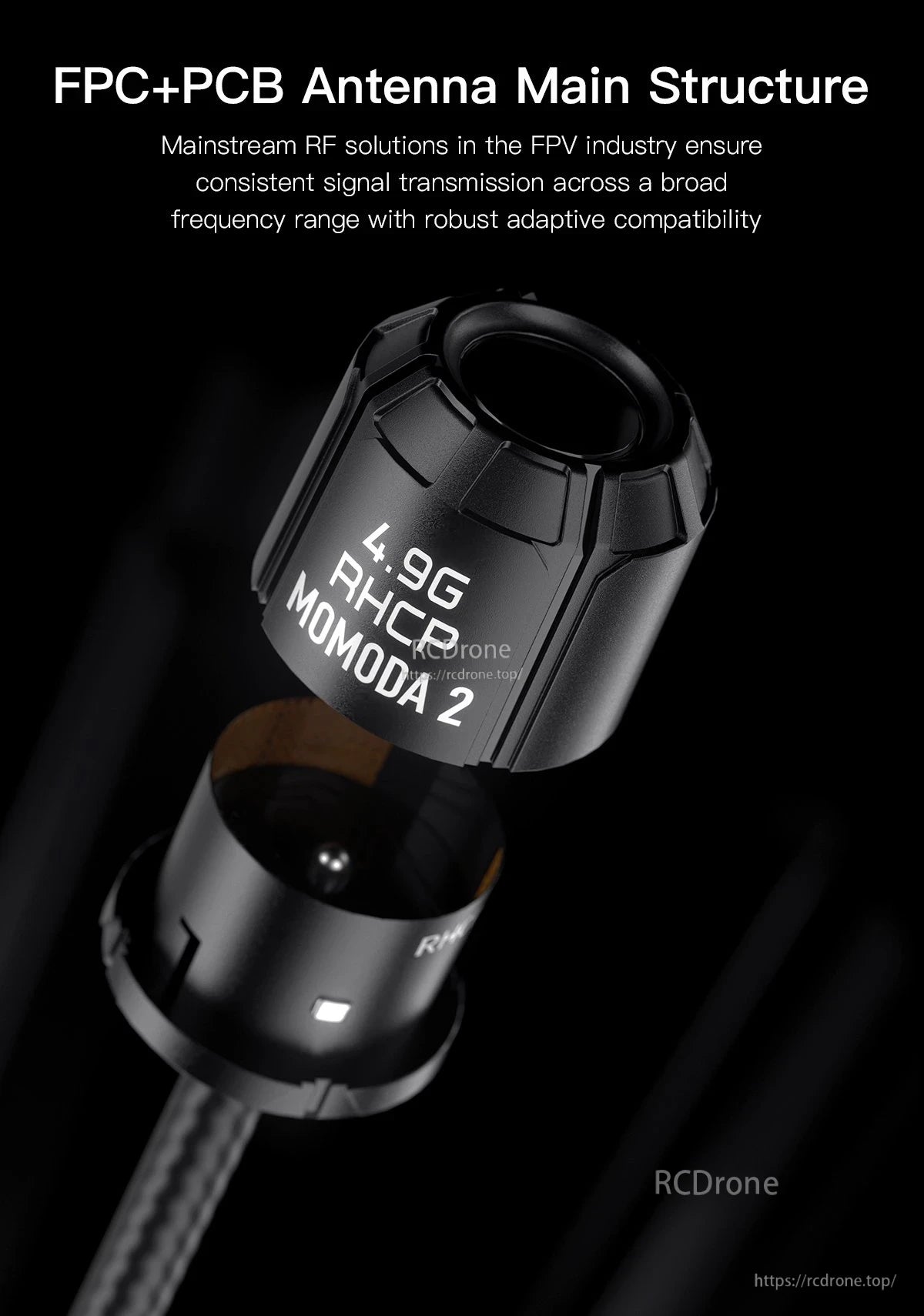

GEPRC Momoda 2 4.9G RHCP FPV VTX 안테나는 컴팩트하고 내구성이 뛰어난 하우징을 갖춘 FPC+PCB 주 구조를 사용합니다.

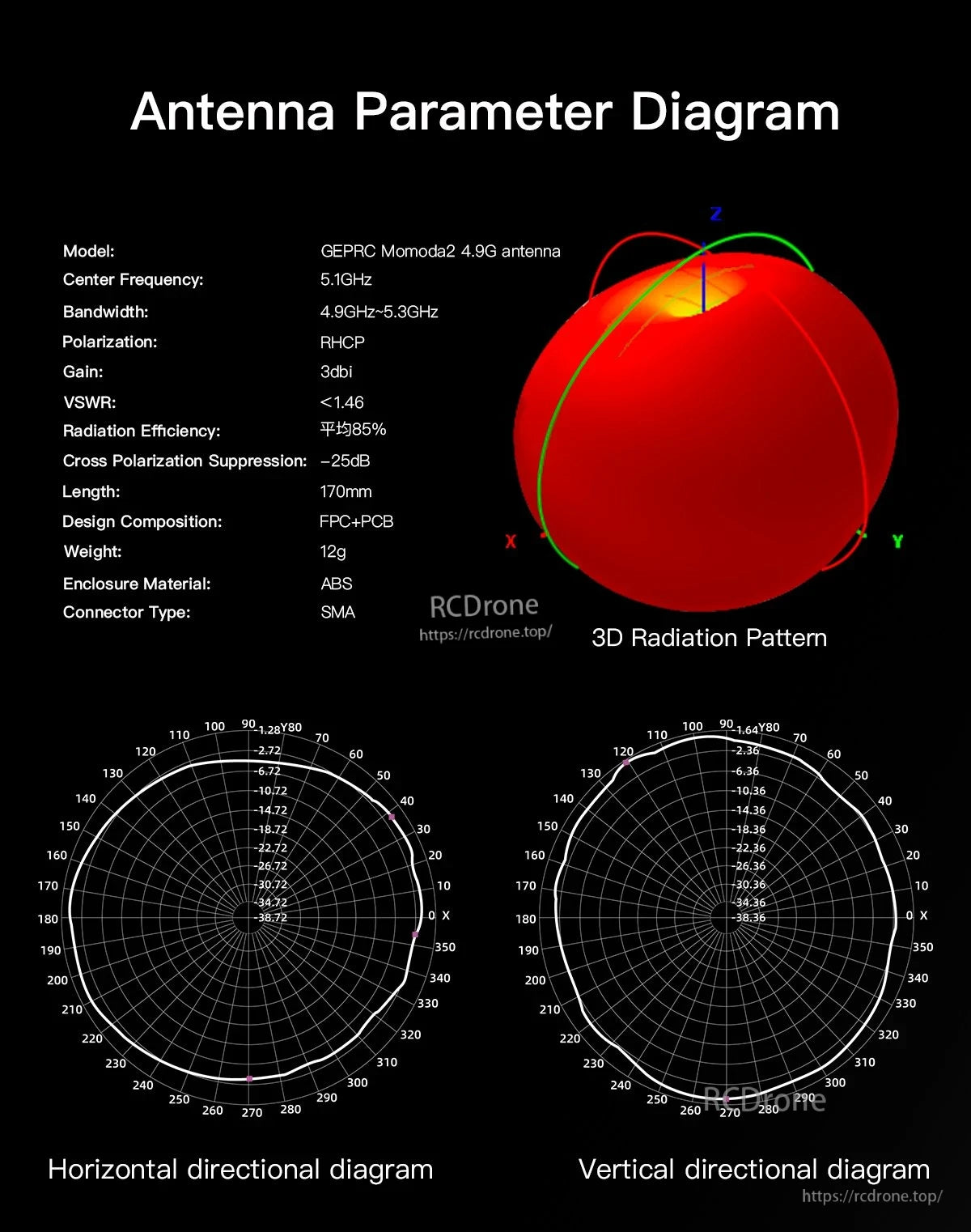

GEPRC Momoda2 4.9G 안테나는 5.1GHz 중심 주파수, 4.9–5.3GHz 대역폭, RHCP 편파 및 SMA 커넥터로 나열되어 있습니다.
4.9–5.3GHz 전역에서 안테나는 4.9GHz에서 약 1.79, 5.0GHz에서 1.36, 5.15GHz에서 1.16, 5.3GHz에서 1.31의 SWR 값을 보여주며, 반환 손실은 약 -24.19dB로 감소합니다.
Smith 차트와 4.9–5.3GHz 조정 데이터는 4.9G FPV VTX 설치를 위한 임피던스 매칭을 확인하는 데 도움이 됩니다.

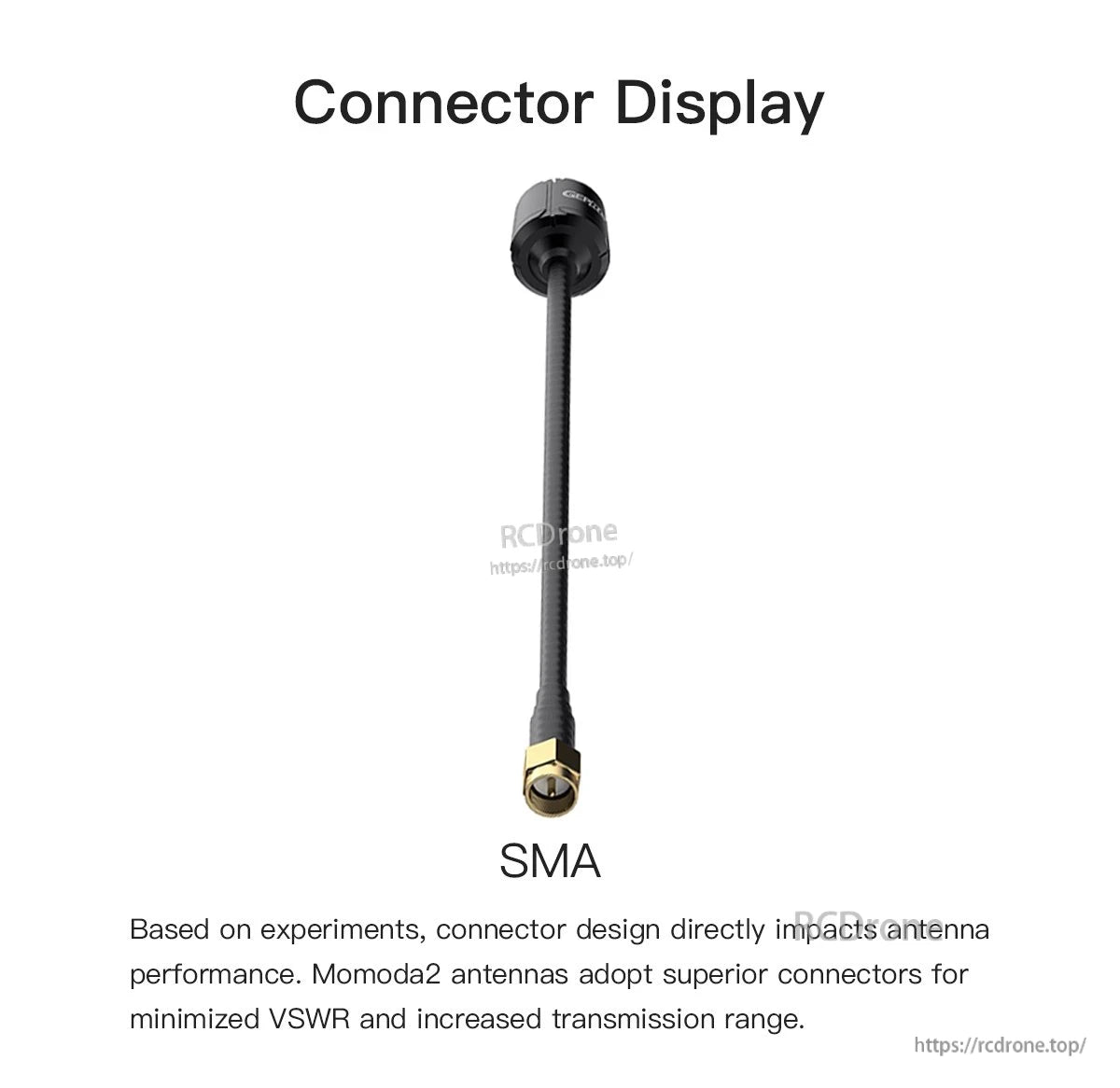

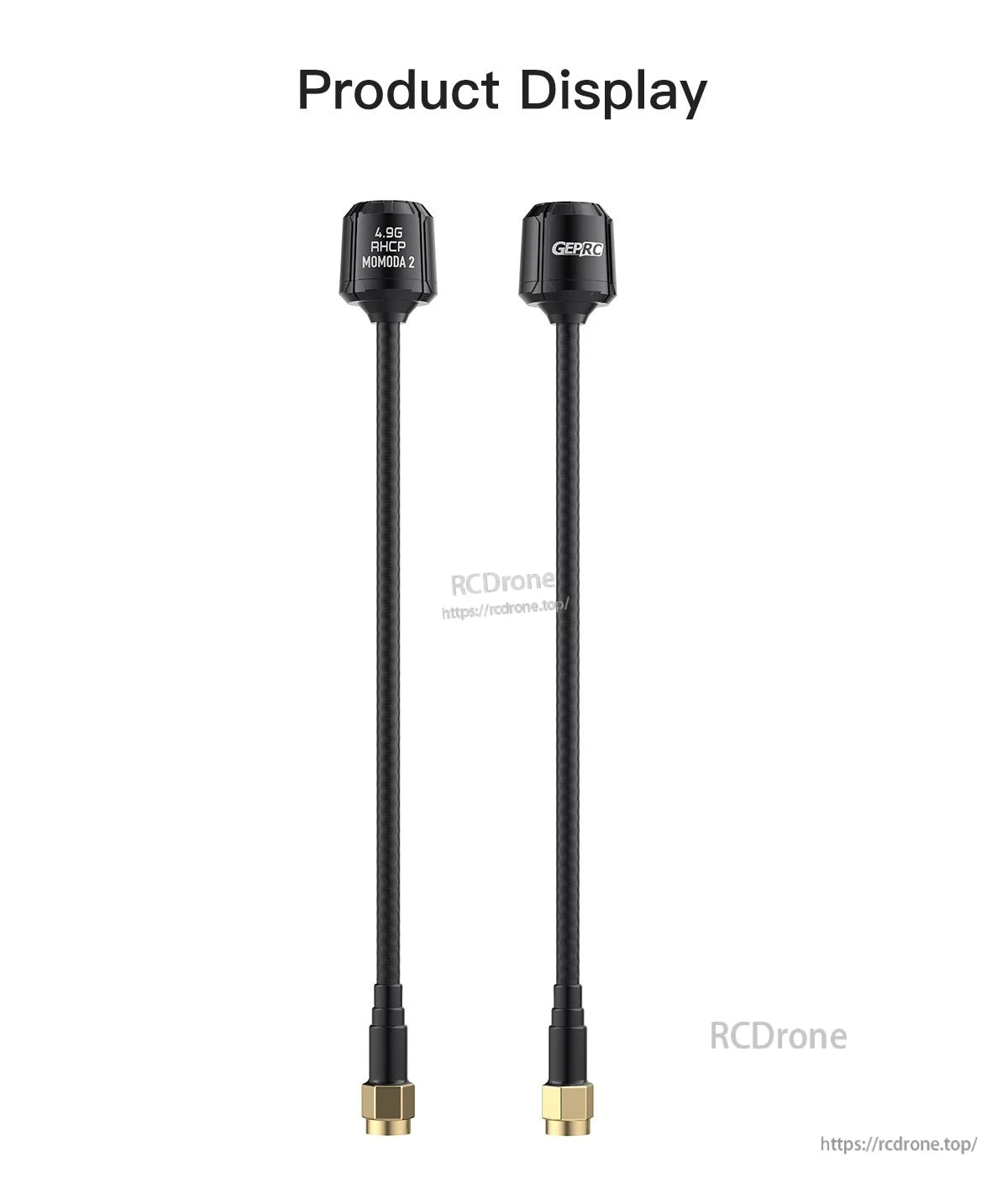

Momoda2 4.9G FPV VTX 안테나는 간편한 장착과 배선을 위해 유연한 동축 리드에 SMA 커넥터를 사용합니다.

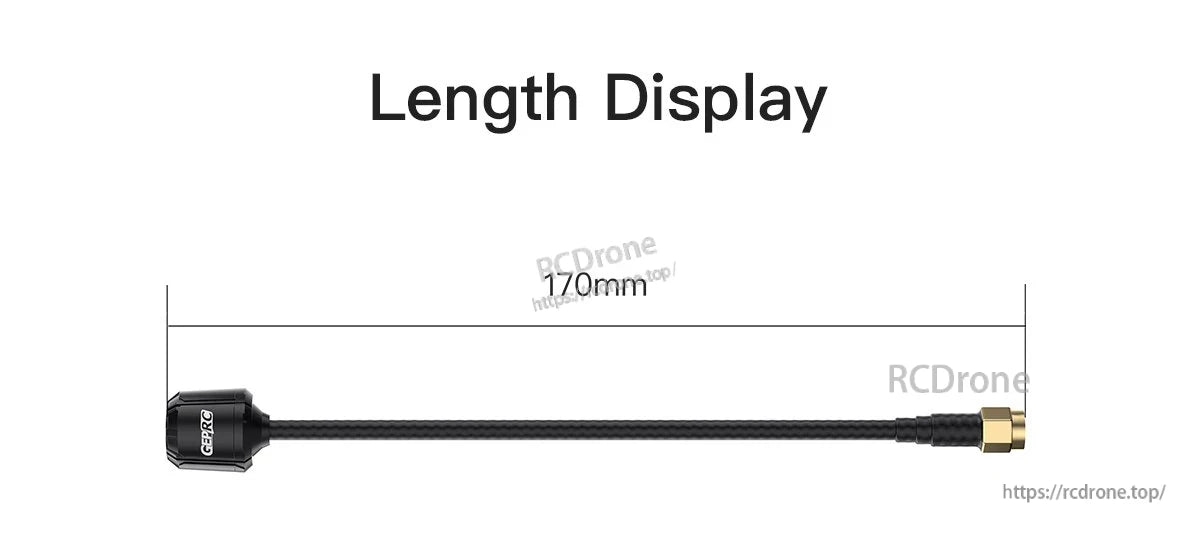

GEPRC Momoda2 FPV VTX 안테나는 유연한 장착을 위해 170mm 동축 리드를 SMA 커넥터와 함께 사용합니다.
GEPRC Momoda2 4.9G RHCP FPV VTX 안테나는 간편한 장착을 위해 SMA 커넥터와 유연한 동축 리드를 사용합니다.

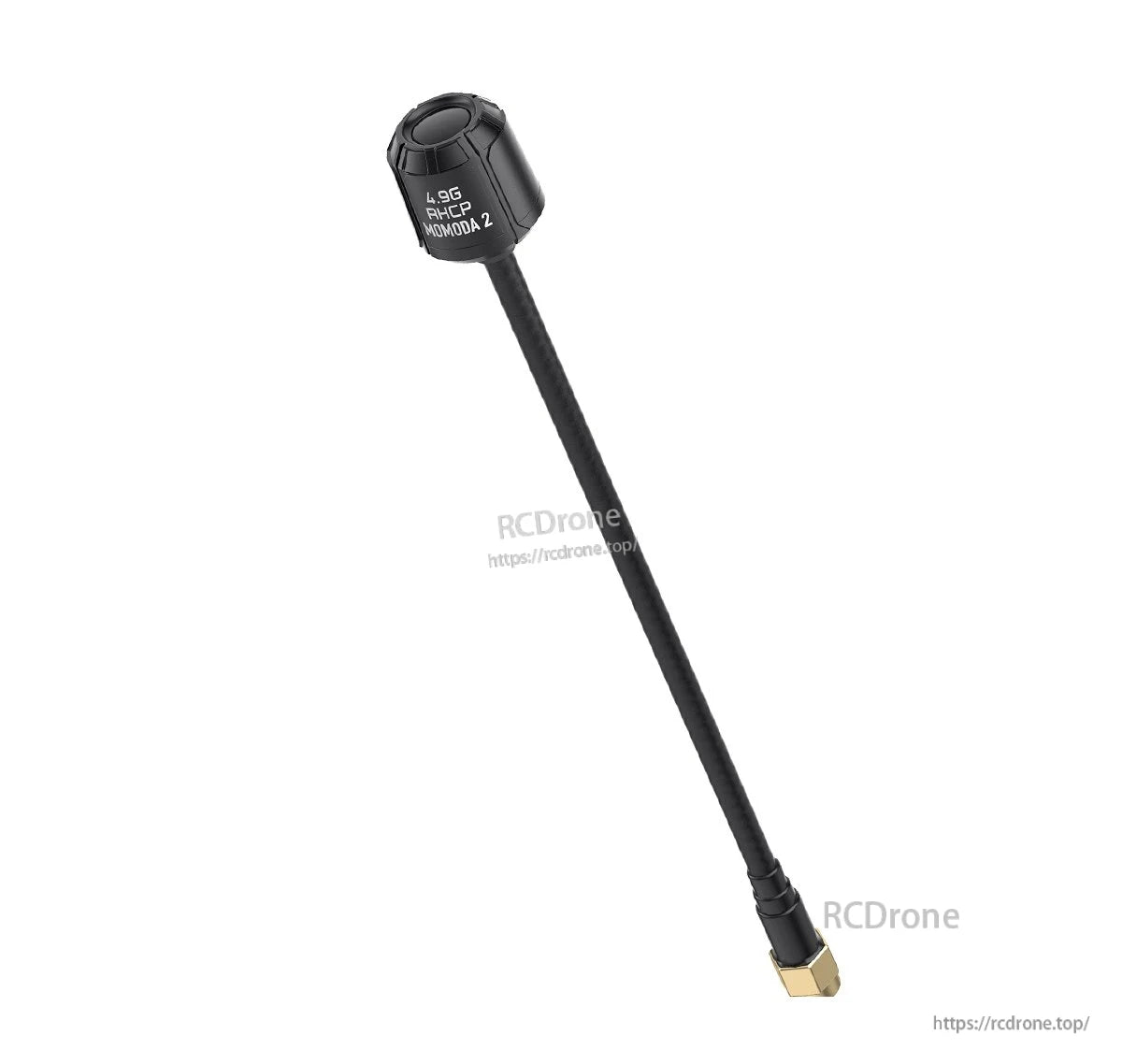

GEPRC Momoda2 4.9G RHCP 안테나는 FPV 빌드에서 유연한 장착을 위해 SMA 커넥터가 있는 긴 동축 리드를 사용합니다.

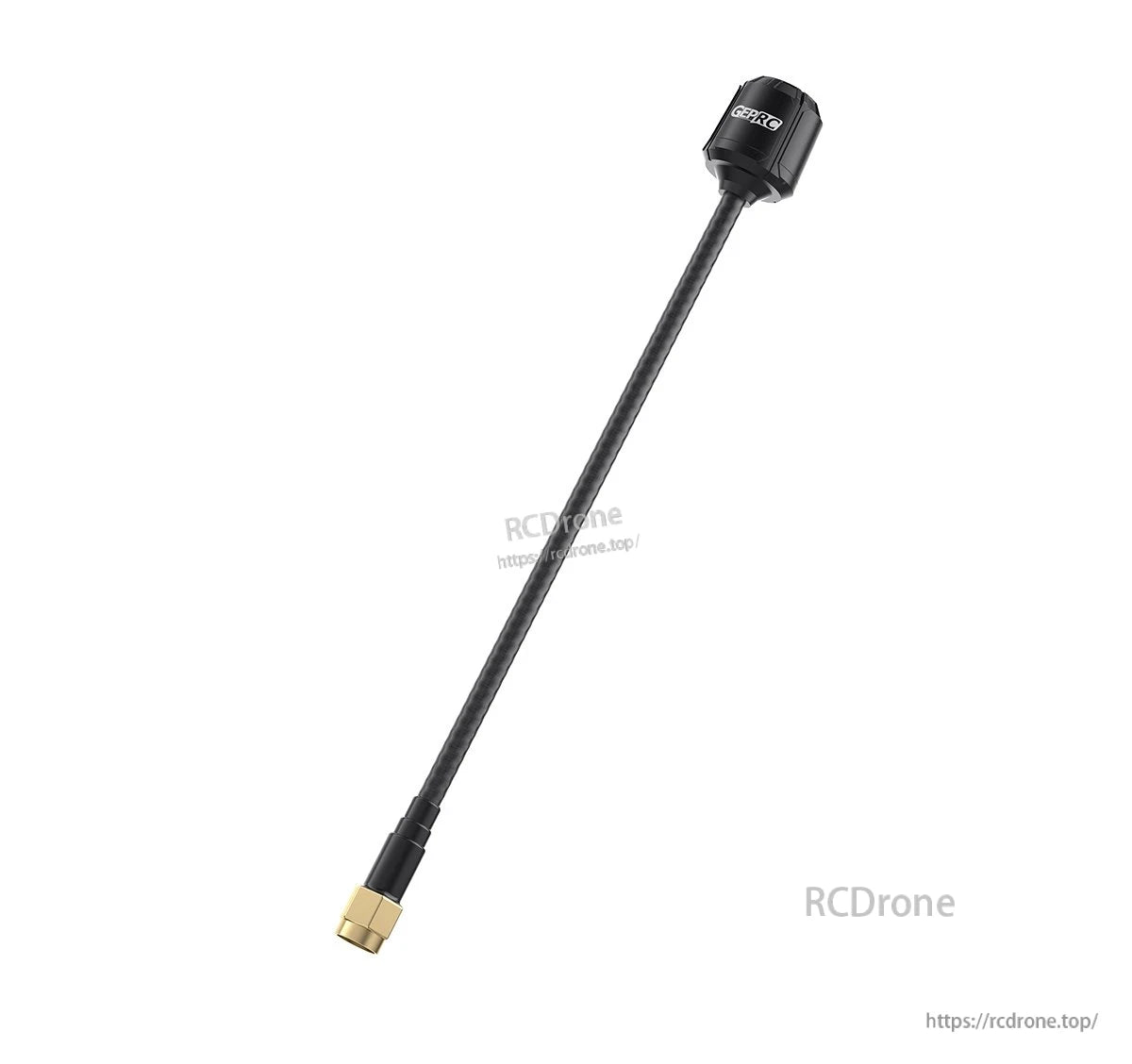

GEPRC Momoda2 4.9G FPV VTX 안테나는 쿼드에 유연한 장착을 위해 SMA 커넥터가 있는 긴 동축 리드를 사용합니다.

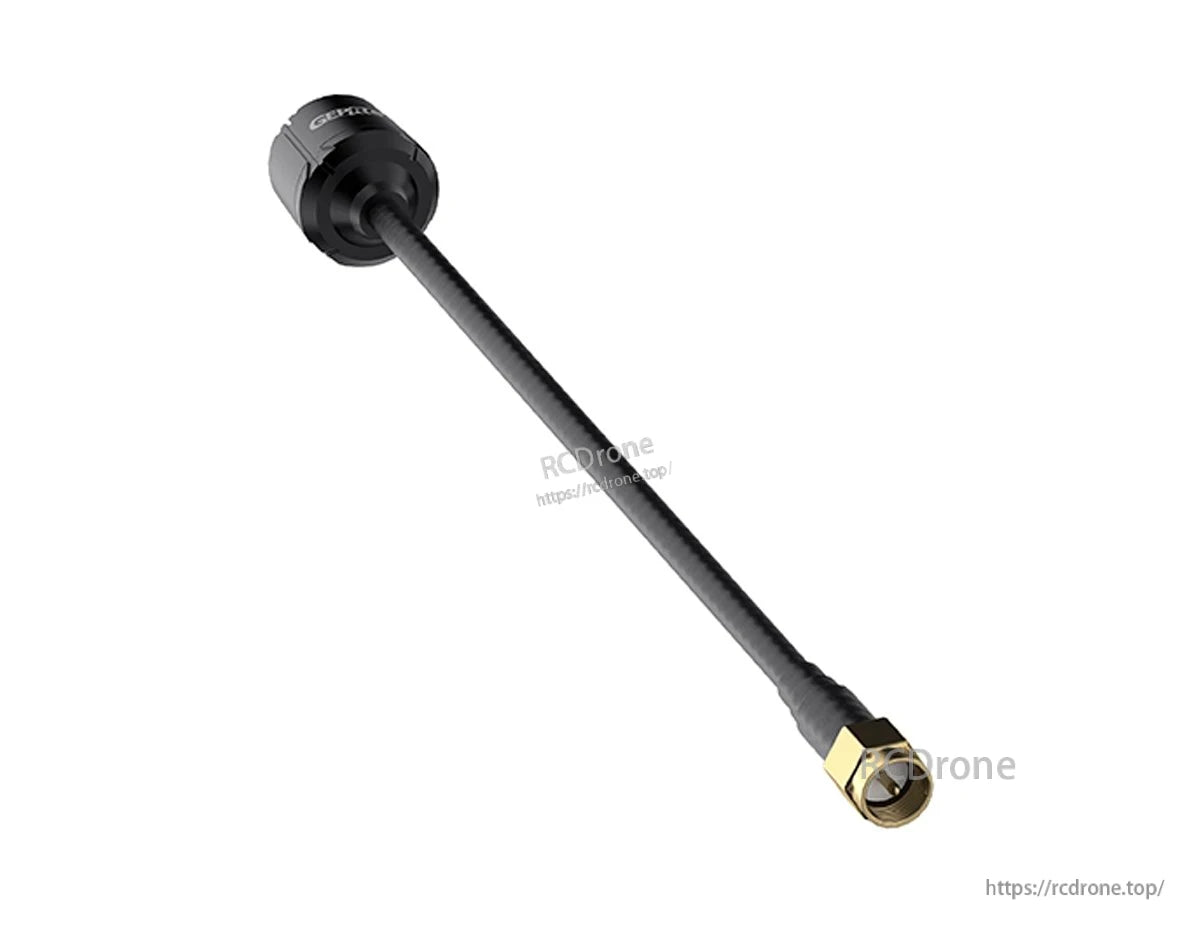

GEPRC Momoda2 FPV VTX 안테나는 간편한 장착과 배선을 위해 컴팩트한 원통형 하우징과 SMA 끝 동축 리드를 사용합니다.
