BrotherHobby Returner 6-12S 32비트 AM32 70A 4-in-1 ESC V1, TVS X4, 30.5x30.5mm 마운트

개요

BrotherHobby Returner 6-12S 32Bit AM32 70A (4IN1) ESC V1은 다중 모터 설정을 위해 설계된 4-in-1 전자 속도 조절기로, AM32 펌웨어 지원, 전류 감지 및 텔레메트리 피드백 기능을 갖추고 있습니다. 32비트 메인 제어 칩을 사용하며, 전력 안정성을 위한 과도 전압 억제 및 외부 필터링 커패시터를 포함하고 있습니다.

주요 특징

• 입력 전력: 6-12S; 출력 전압: 6-12S
• 지속 전류: 70A*4; 최대 전류: 80A/10S
• 대상 펌웨어: AM32/2.18
• ESC 프로토콜: PWM/DSHOT 300/600/1200/2400
• TVS: X4 (고전력 과도 전압 억제 다이오드)
• 외부 커패시터: 680uF/63V 고주파 저저항 커패시터*2 (저임피던스 필터 커패시터)
• BEC: 19V/3A
• 전류계: 예; 텔레메트리 피드백: 예
• 3OZ 구리 두께 설계의 8층 보드
• 안정적인 6288 드라이버 칩

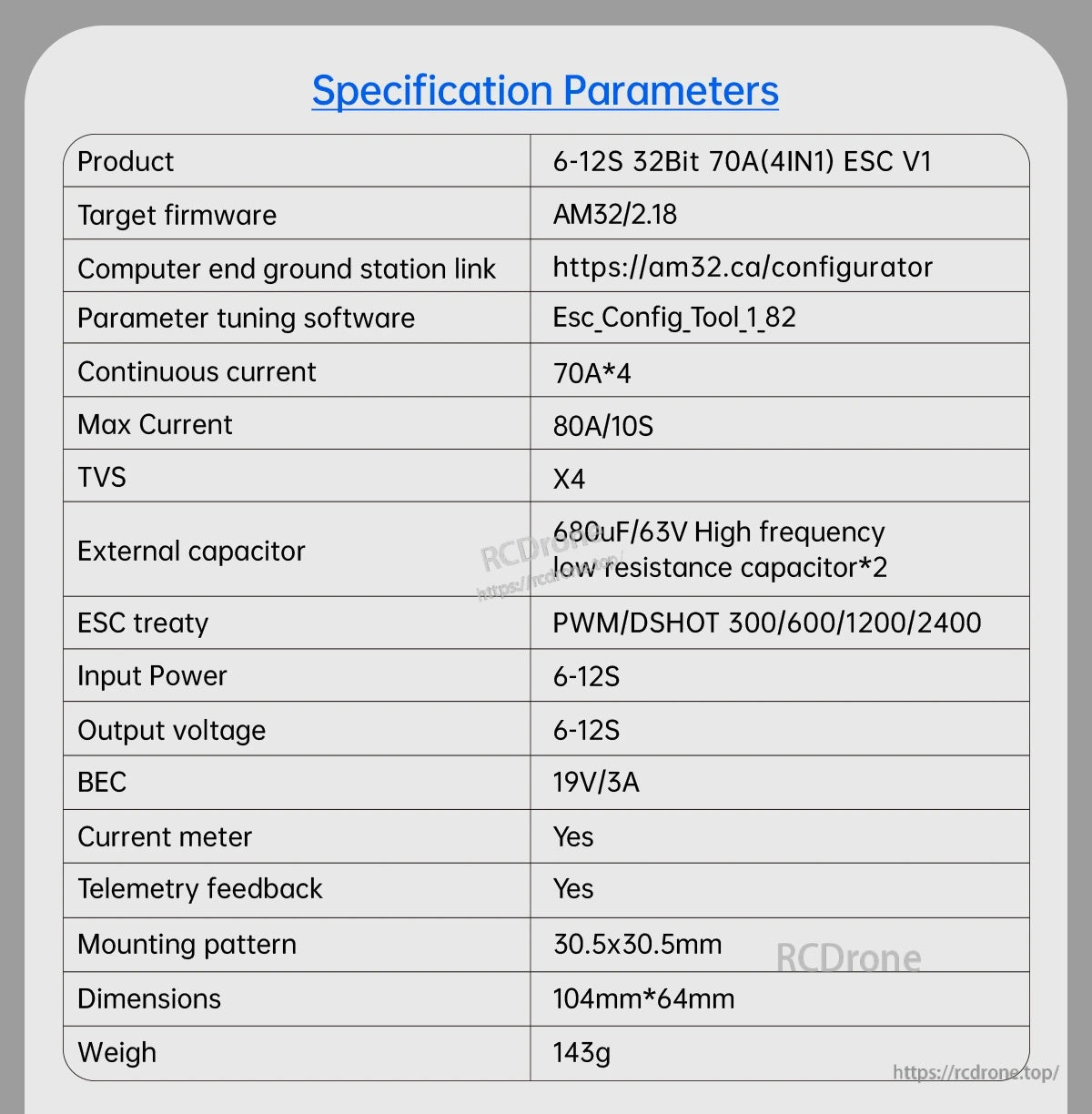

사양

배선 / 연결

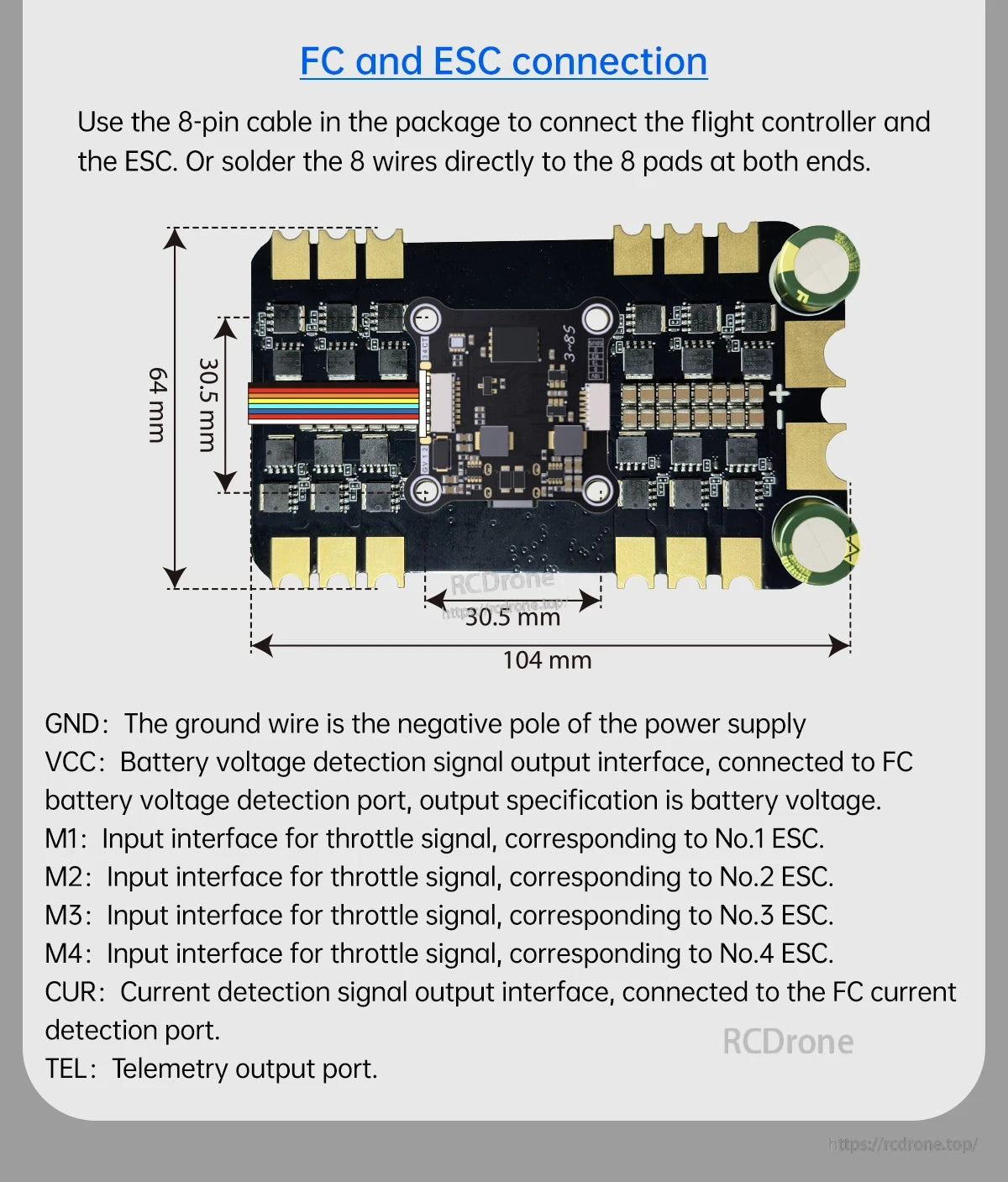

• FC에서 ESC로: 패키지에 포함된 8핀 케이블을 사용하여 비행 컨트롤러와 ESC를 연결하거나, 8개의 와이어를 양쪽 끝의 8개 패드에 직접 납땜하십시오.
• 모터 연결: 모터 1, 모터 2, 모터 3, 모터 4 패드는 네 개의 ESC 출력에 해당합니다.
• 신호/포트 정의: G = GND; V = 배터리 전압; 1 = 1#ESC; 2 = 2#ESC; 3 = 3#ESC; 4 = 4#ESC; CUR = 전류 감지; TEL = 텔레메트리 출력 포트.
• FC 인터페이스 노트: GND는 전원 공급 장치의 음극입니다. VCC는 배터리 전압 감지 신호 출력 인터페이스(출력 사양은 배터리 전압)입니다. M1/M2/M3/M4는 ESC 1/2/3/4에 해당하는 스로틀 신호 입력 인터페이스입니다. CUR는 FC 전류 감지 포트에 연결됩니다. TEL은 텔레메트리 출력입니다.

포함된 항목

• 6-12S 32Bit 70A(4IN1) ESC V1
• M3*8mm 실리콘 케이스 (6개)
• SH 1.0mm 8핀 평면 케이블
• XT60 전원선

응용 분야

• AM32 펌웨어 지원이 필요한 6-12S 4-in-1 ESC가 필요한 다중 모터 RC 항공기 및 멀티로터 빌드
• 전류 감지 및 텔레메트리 피드백이 필요한 프로젝트

배선, 호환성 또는 구성 질문이 있는 경우 support@rcdrone.top or에 문의하거나 https://rcdrone.top/.

세부정보

BrotherHobby Returner 6–12S 70A 4-in-1 ESC V1은 TVS 과도 억제 다이오드를 사용하여 더 깨끗한 전원 시스템을 위한 32비트 AM32 설정을 사용합니다.

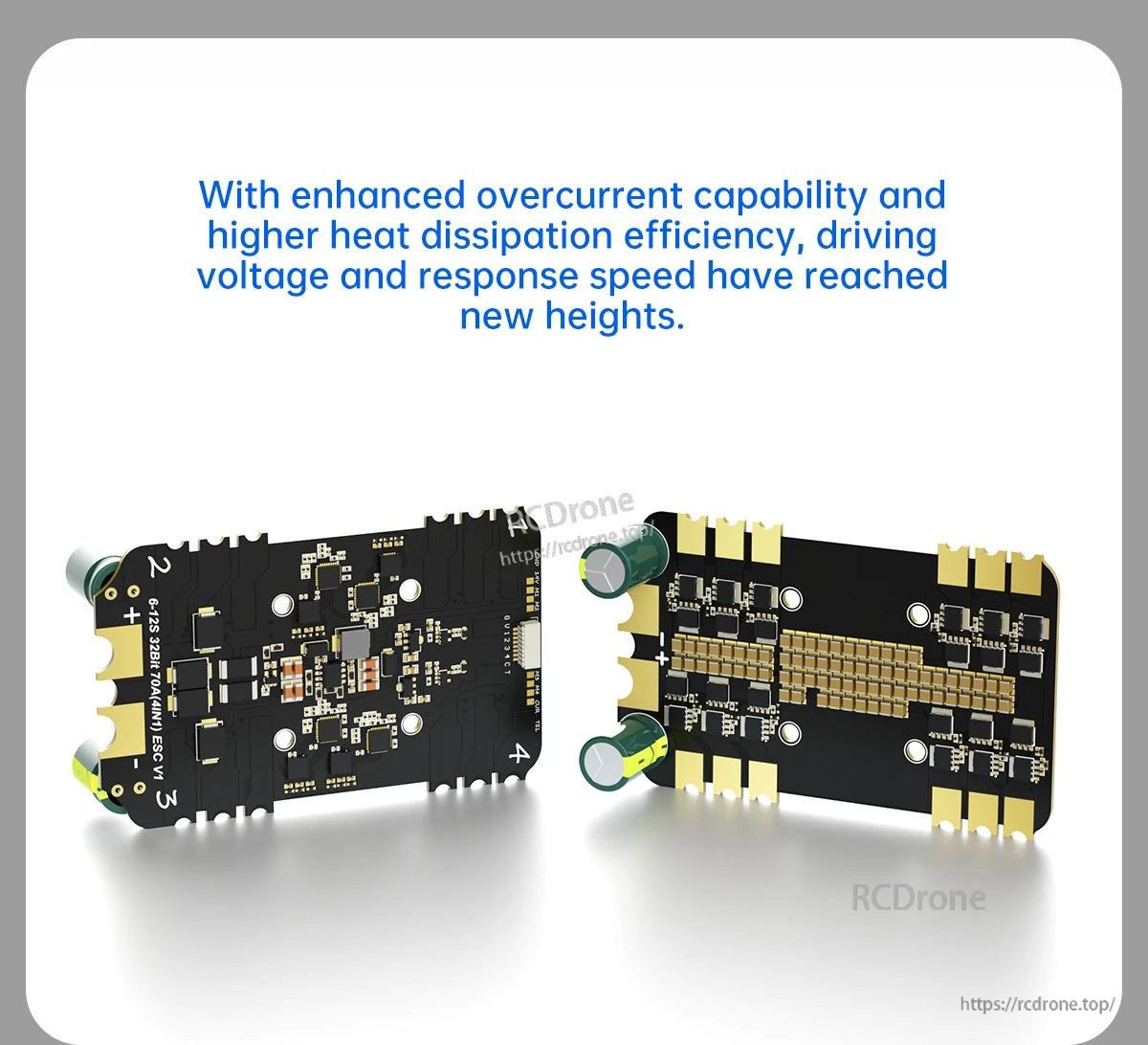

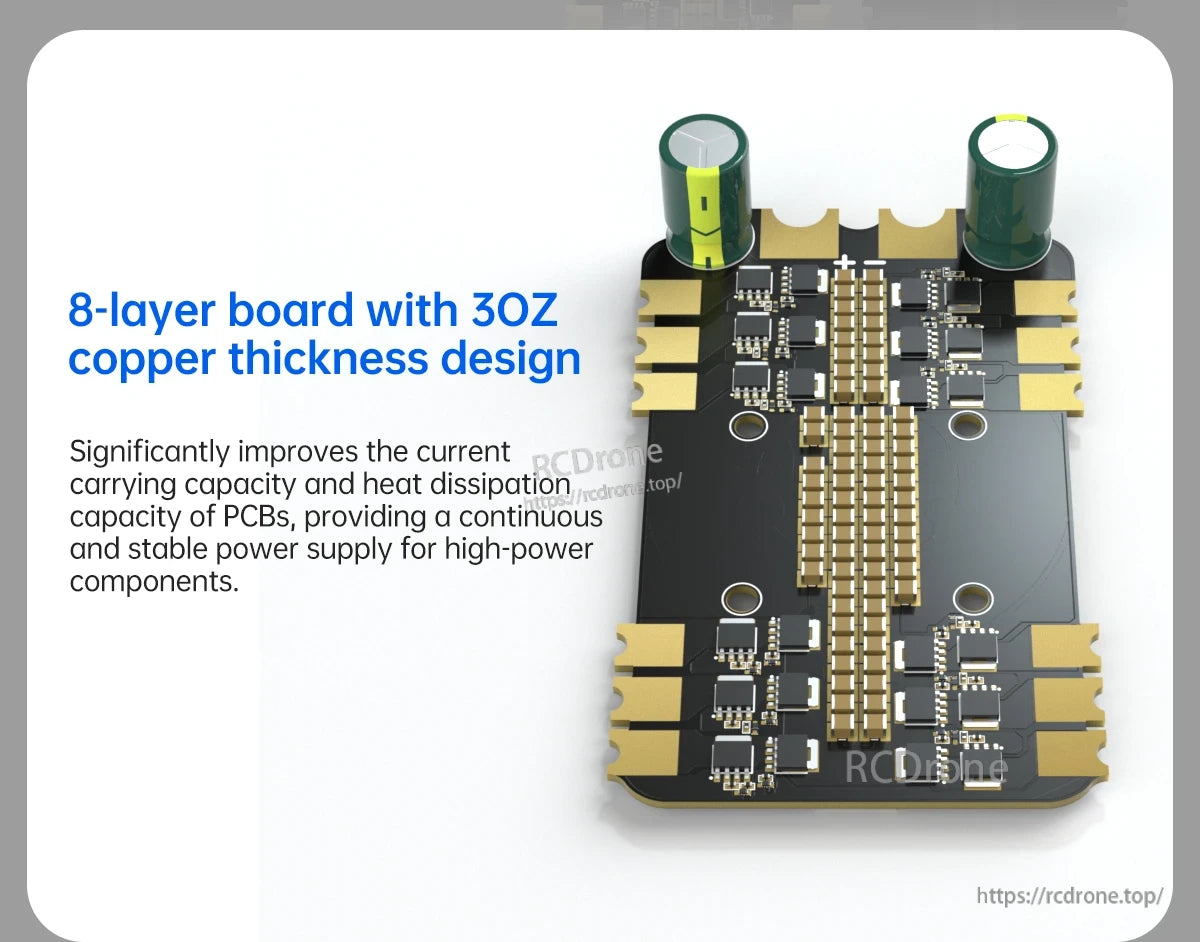

Returner 4-in-1 ESC는 전류 처리 및 열 방산을 지원하기 위해 3oz 구리 두께 설계를 가진 8층 보드를 사용합니다.

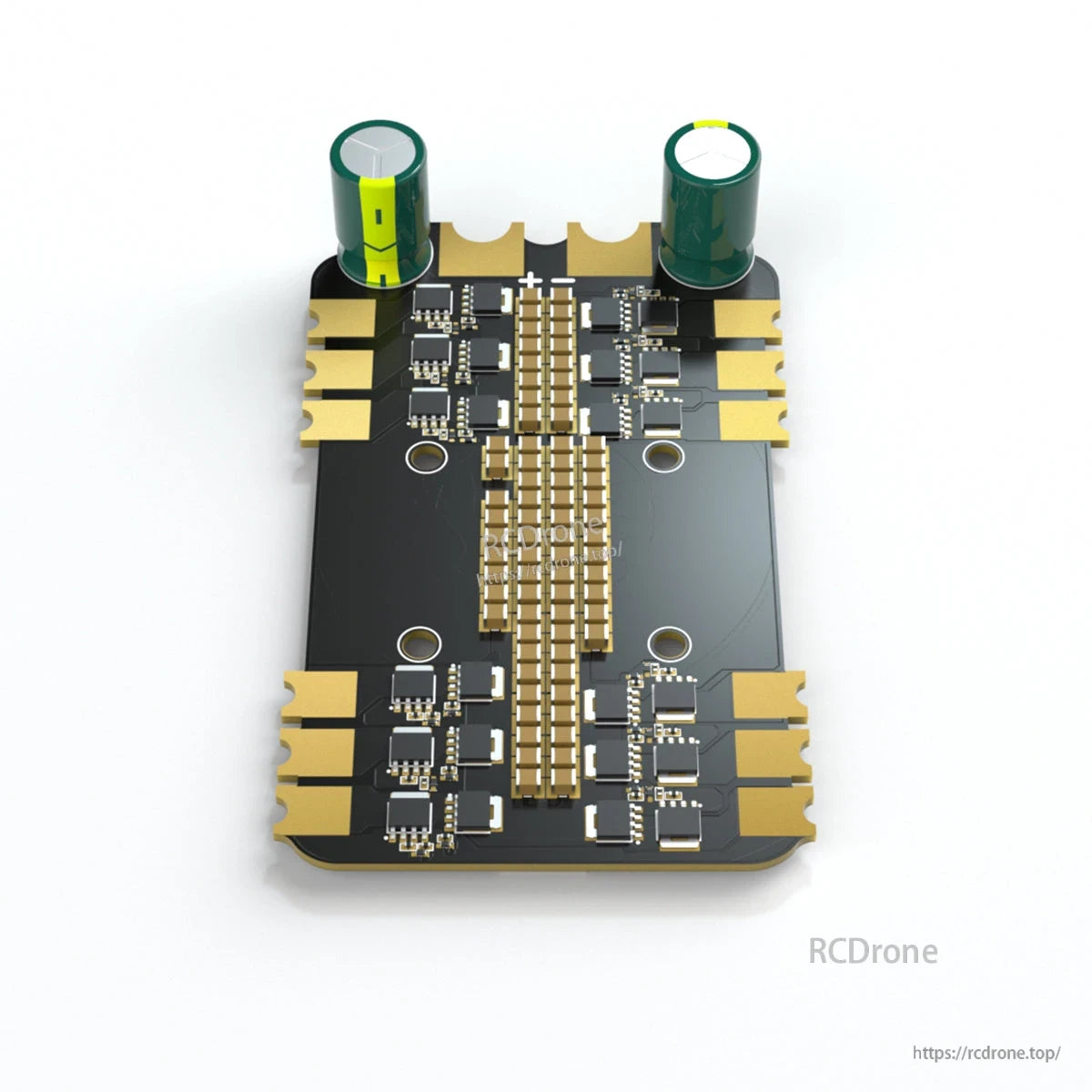

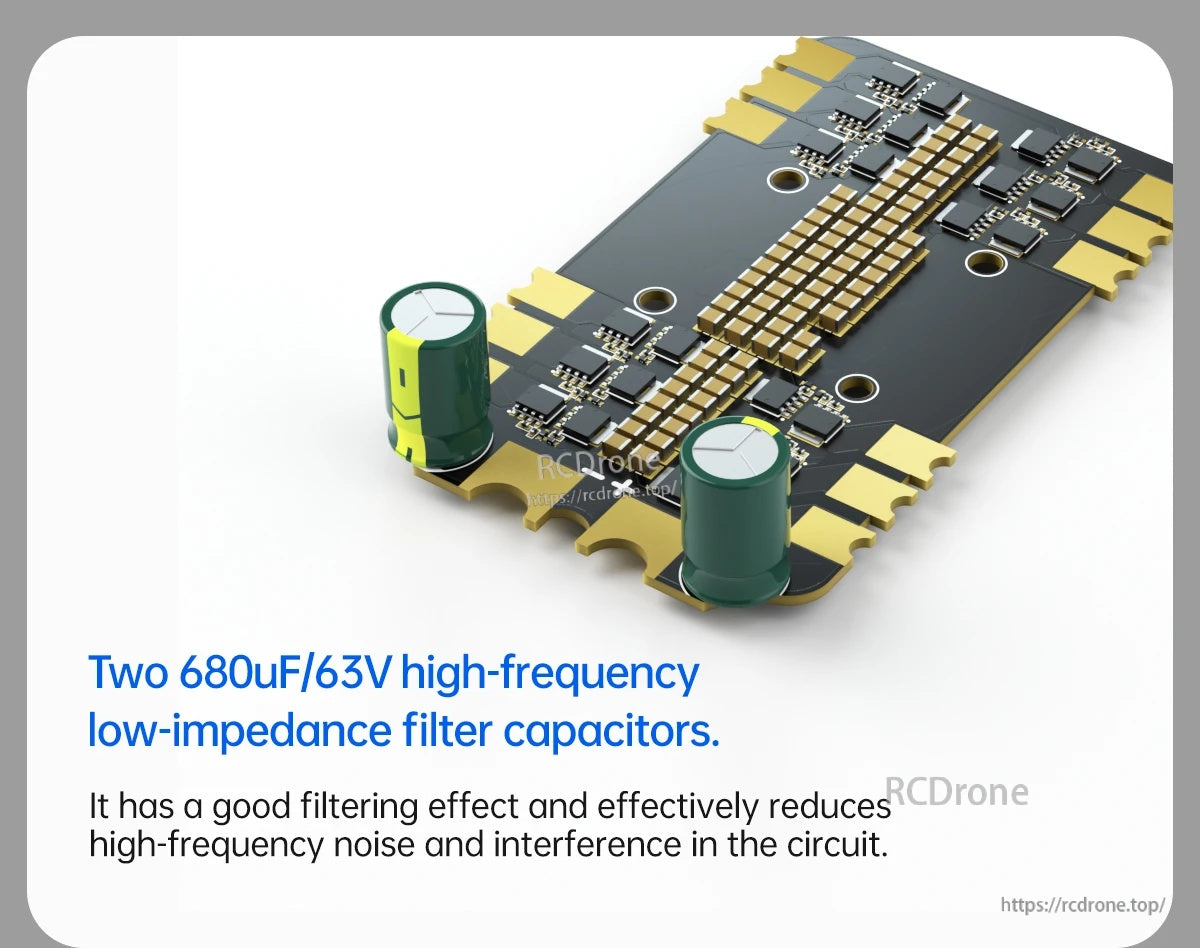

4-in-1 ESC는 회로의 고주파 잡음을 줄이는 데 도움을 주기 위해 두 개의 680uF/63V 저임피던스 필터 커패시터를 포함하고 있습니다.

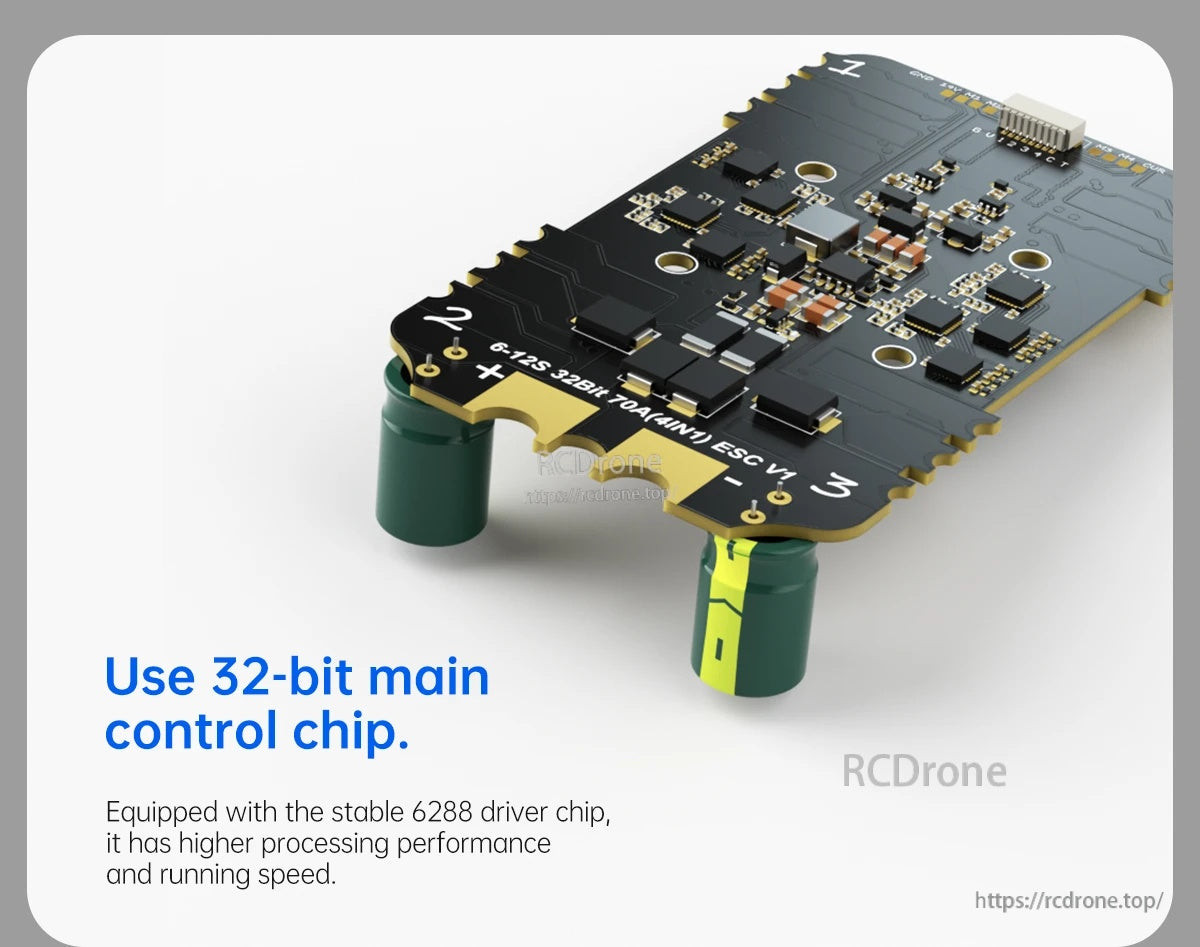

Returner AM32 70A 4-in-1 ESC는 안정적인 작동을 위해 32비트 메인 제어 칩과 6288 드라이버 칩을 사용합니다.

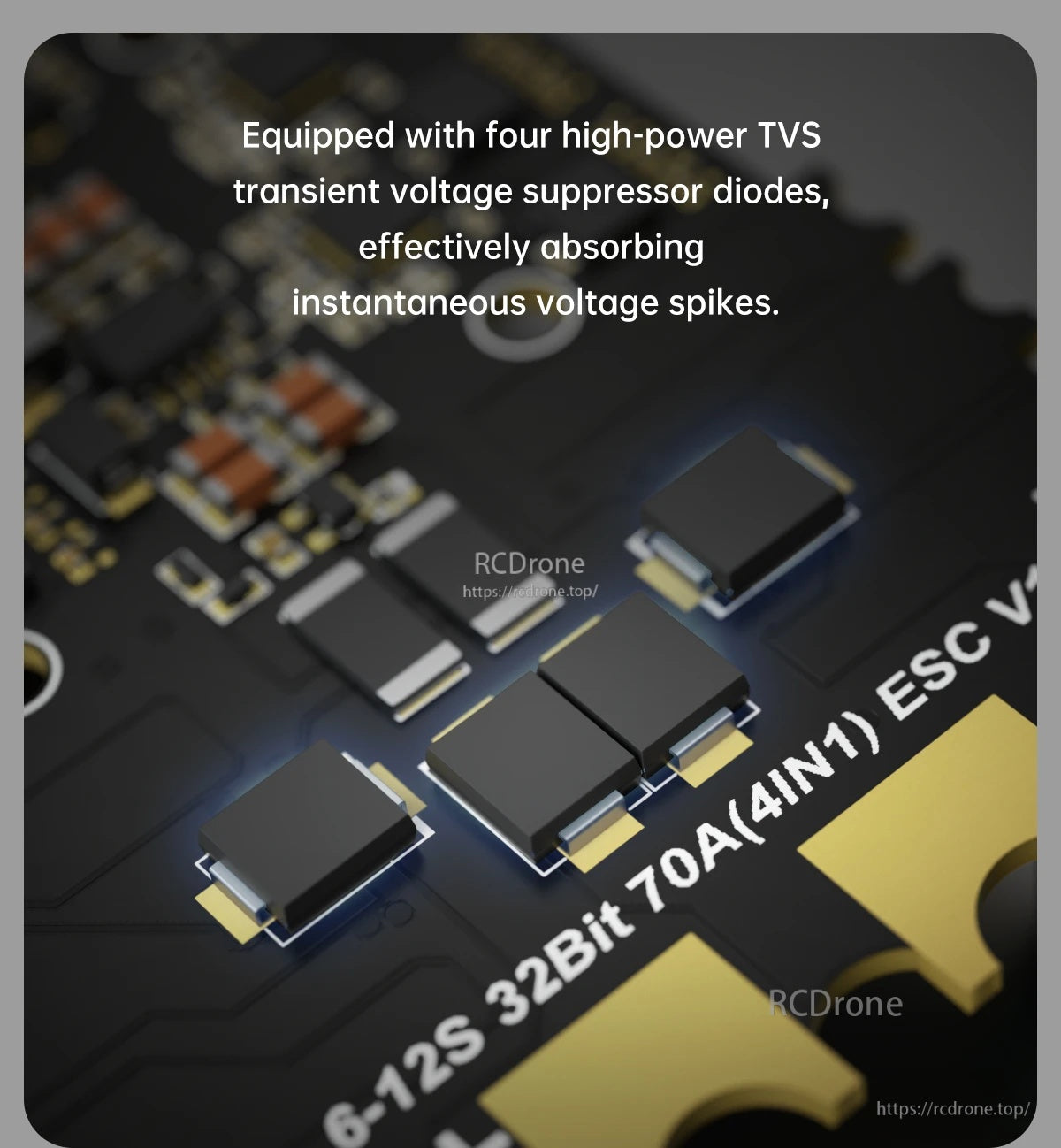

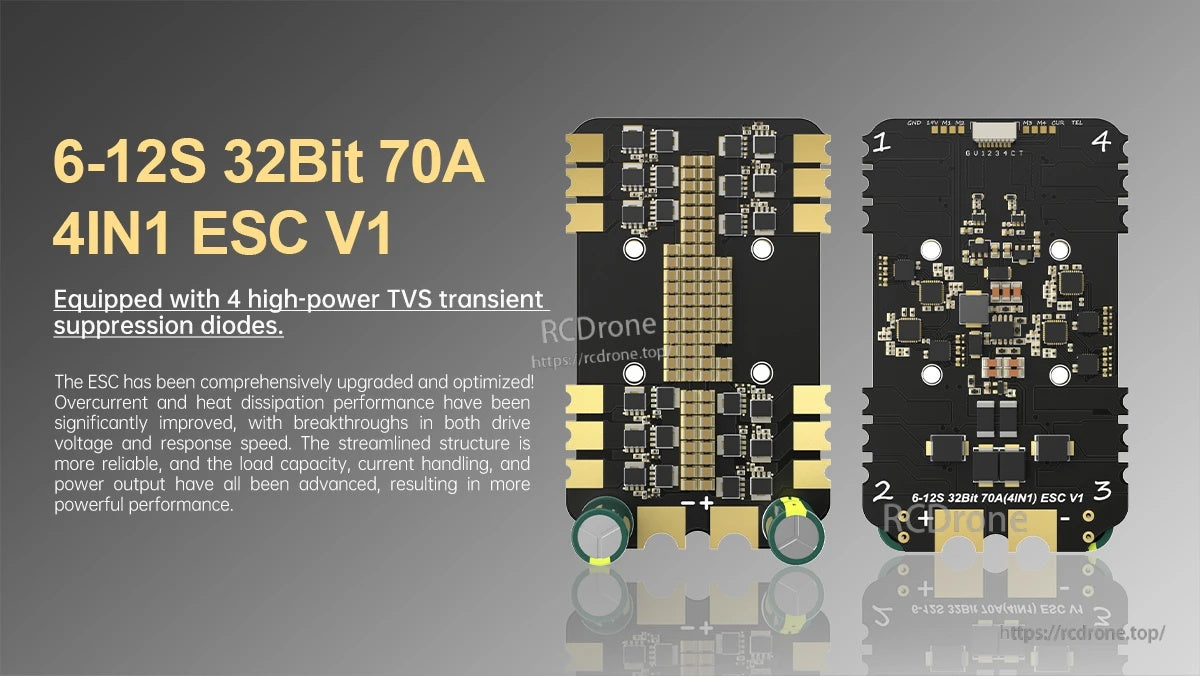

BrotherHobby Returner 4-in-1 ESC는 전압 스파이크를 관리하는 데 도움을 주기 위해 네 개의 TVS 과도 전압 억제 다이오드를 통합하고 있습니다.

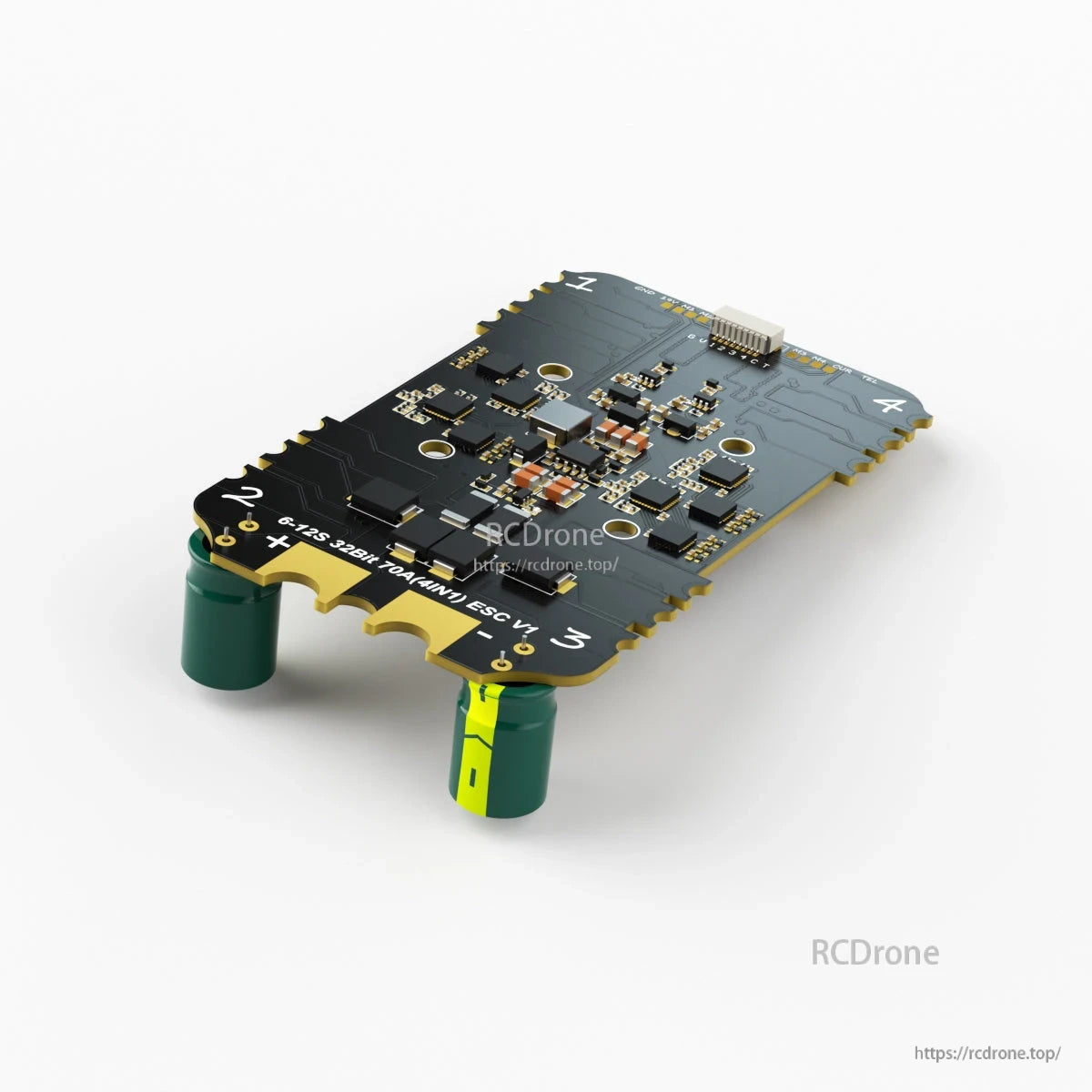

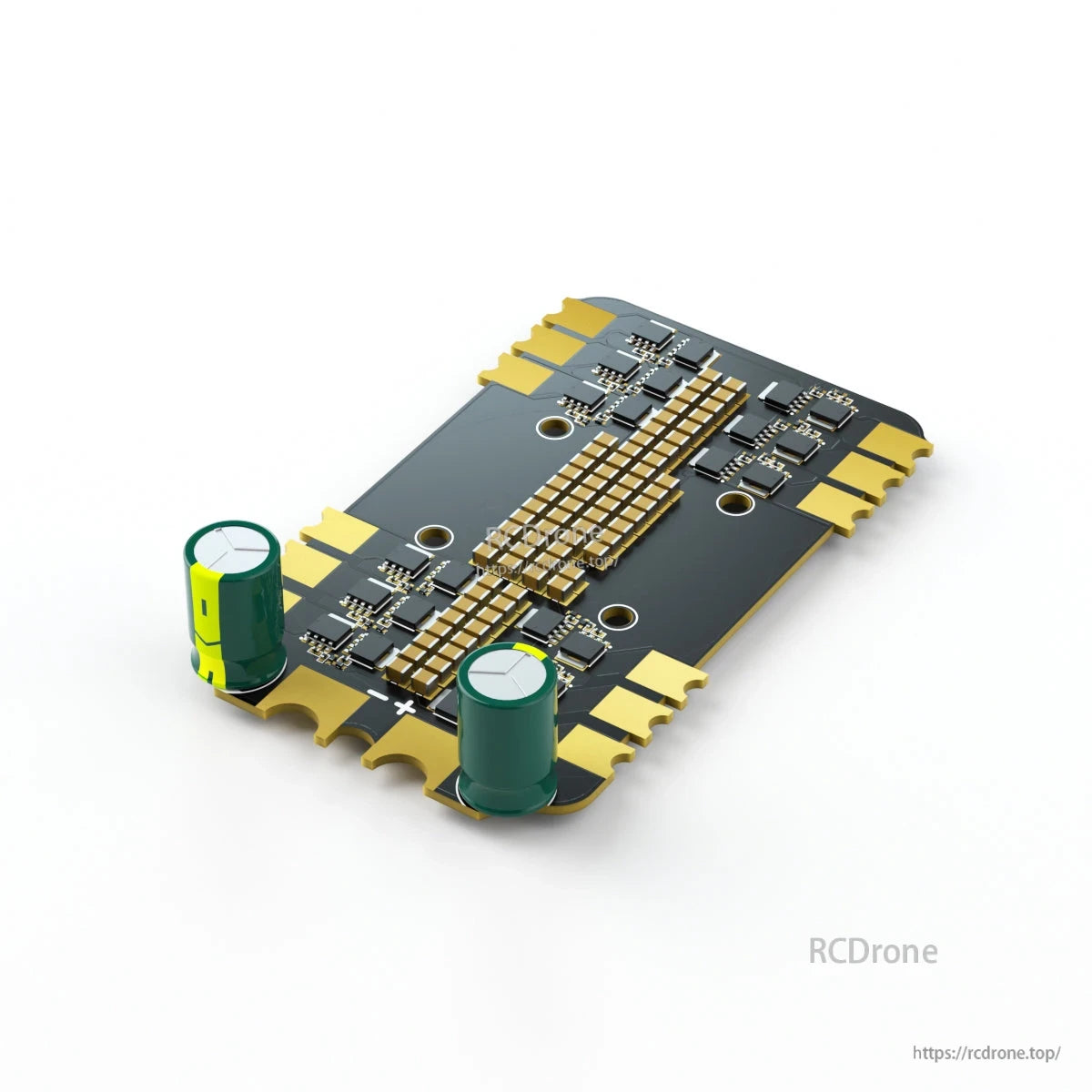

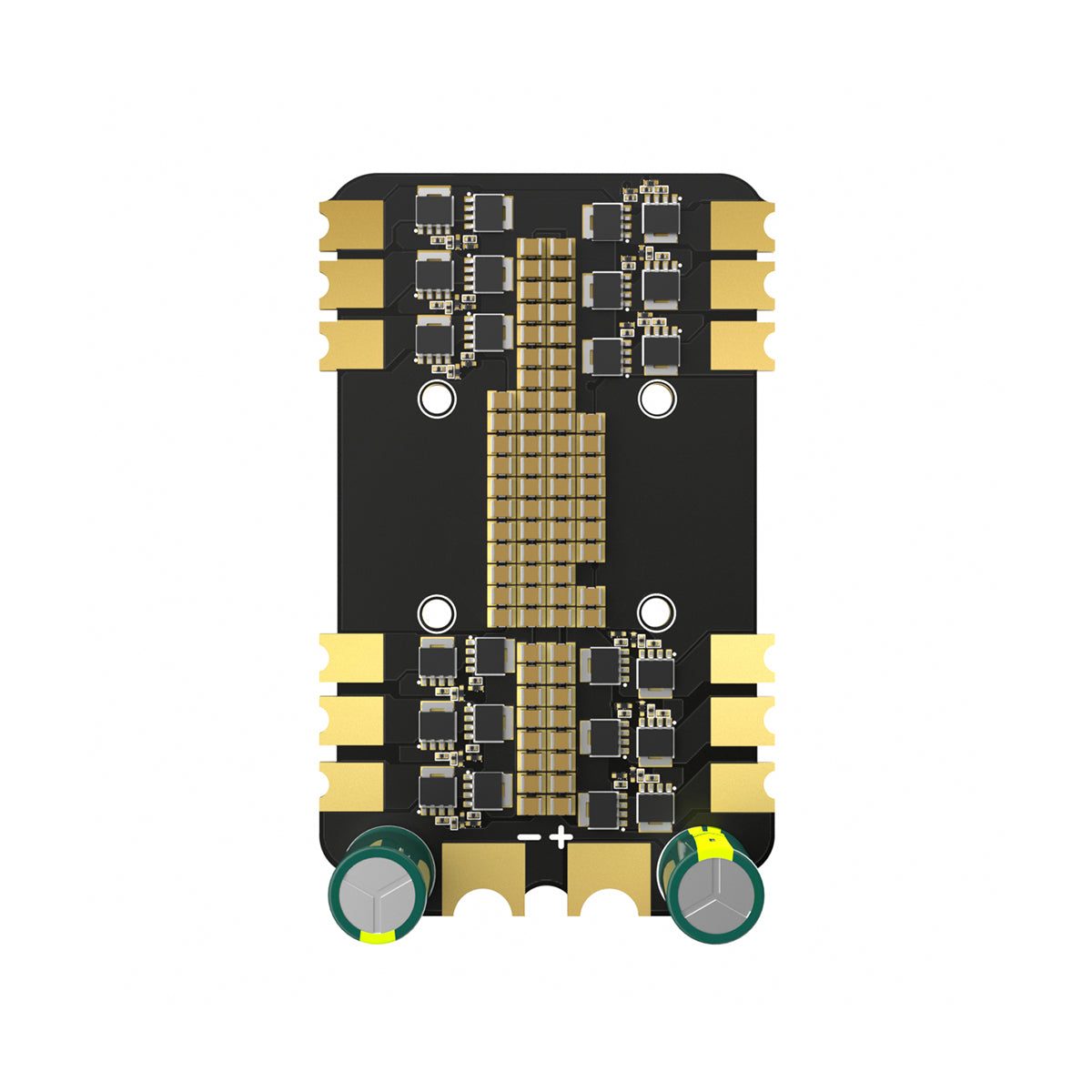

Returner 4-in-1 ESC는 쿼드 빌드에서 깔끔한 배선을 위해 큰 엣지 솔더 패드와 온보드 커패시터가 있는 컴팩트한 PCB 레이아웃을 사용합니다.

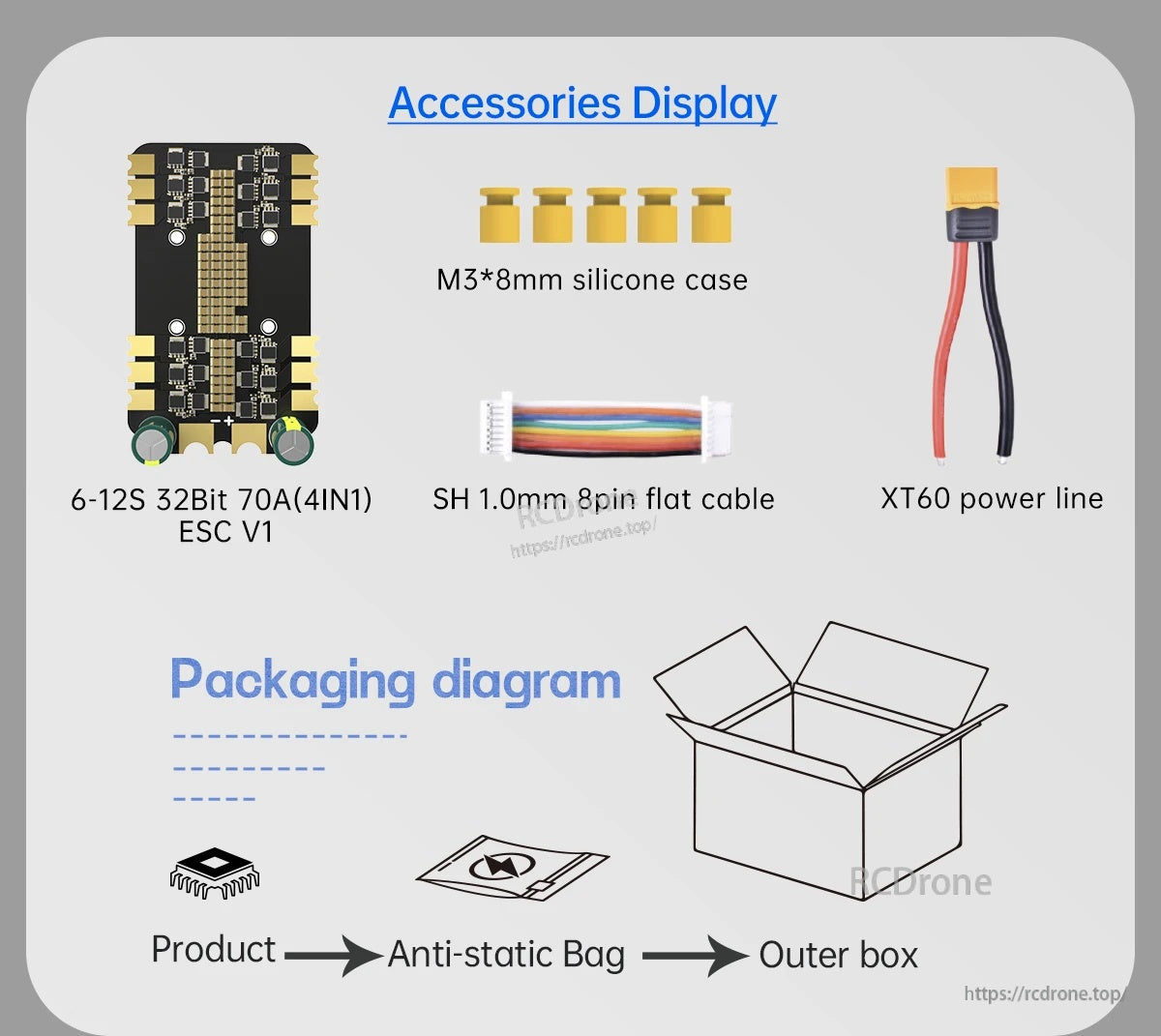

키트에는 M3×8mm 실리콘 고무 링, SH 1.0mm 8핀 평면 케이블, XT60 전원 리드가 포함되어 있으며, 정전기 방지 가방과 외부 상자에 포장되어 있습니다.

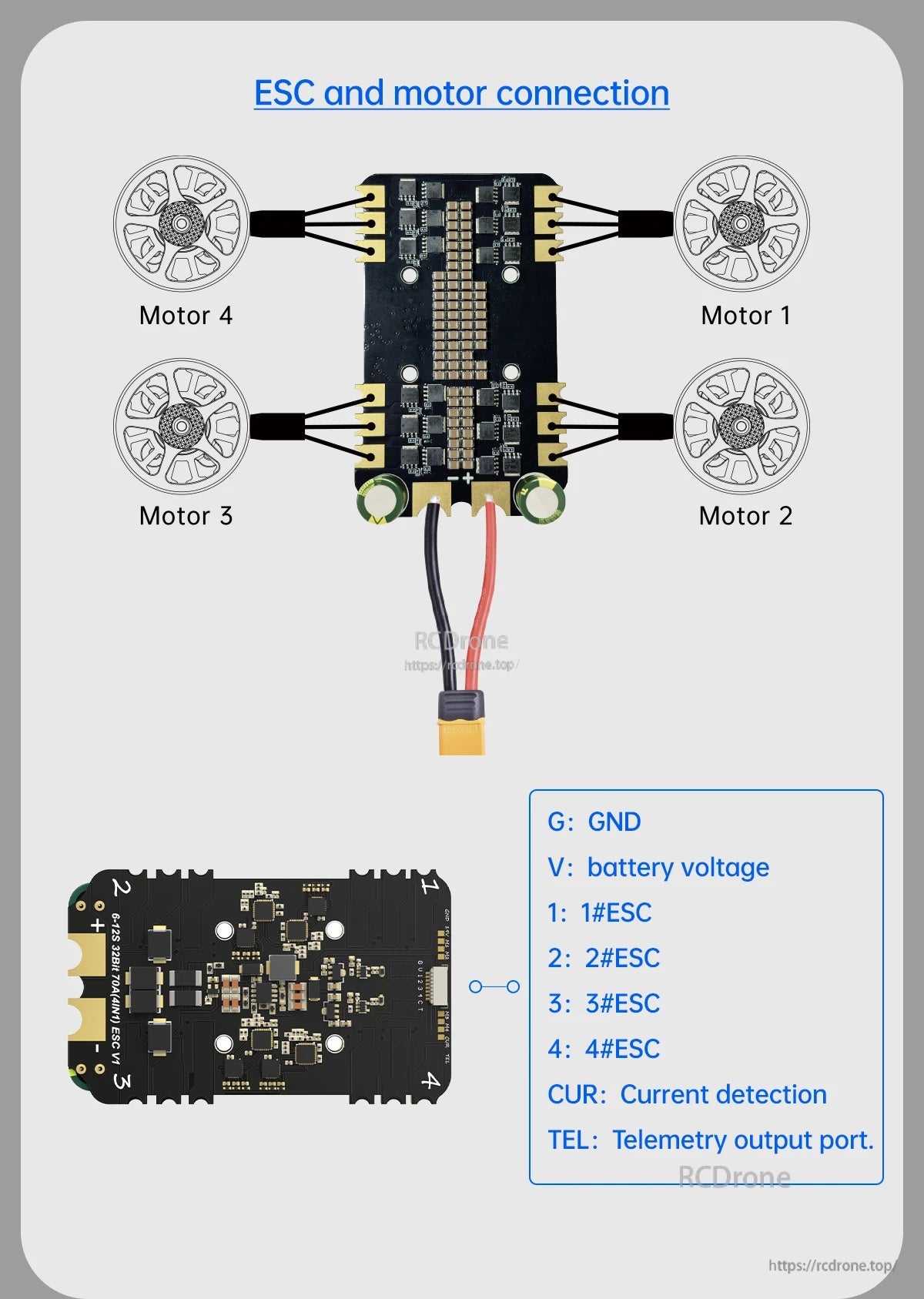

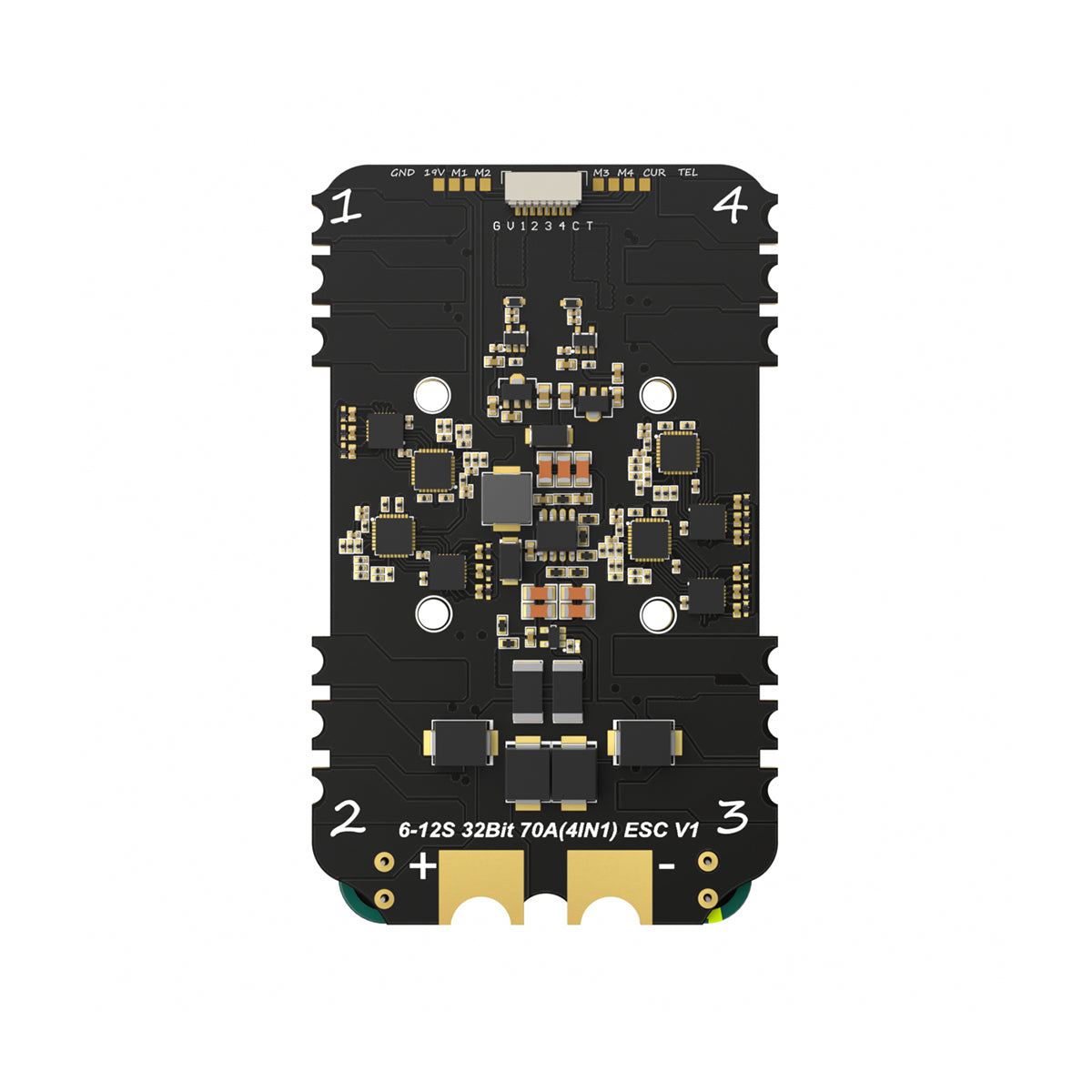

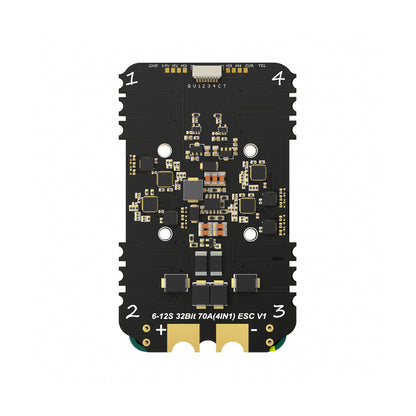

Returner 4-in-1 ESC 핀아웃 레이블은 G (GND), V (배터리 전압), 1–4 (ESC 신호), CUR (전류 감지), TEL (텔레메트리)로 간단한 배선을 제공합니다.

BrotherHobby Returner 6–12S 4-in-1 ESC V1은 AM32 펌웨어, 채널당 70A(최대 80A/10초), TVS X4, 19V/3A BEC 및 30.5×30.5mm 장착 패턴을 제공합니다.

BrotherHobby Returner 4-in-1 ESC는 30.5×30.5mm 장착 패턴에서 GND, VCC, M1–M4, CUR 및 TEL 연결을 위한 8핀 FC 하니스 또는 직접 납땜 패드를 사용합니다.
