T-Motor A12L-24S UAV 모듈러 추진 시스템 키트 KV49, 24S FOC 120A ESC, MF4315P 43인치 프로펠러

개요

T-Motor A12L-24S는 다중 회전 날개 드론을 위한 UAV 모듈형 추진 시스템 키트로, A12L KV49 모터, 24S FOC 120A ESC 및 MF4315P 폴리머 접이식 프로펠러를 하나의 매칭된 설정으로 결합합니다.

주요 특징

• 매칭된 설정: A12L-24S (모터) + 24S FOC 120A (ESC) + MF4315P (프로펠러)
• 추천 배터리: 20~24S (LiPo)
• 방수 등급: IPX6
• ESC 제어: PWM/CAN; 프로토콜: DRONE CAN, UAV CAN, CUBE CAN

사전 판매 호환성 확인(배터리, CAN 프로토콜, 기체 통합)에 대한 문의는 support@rcdrone.top or 방문해 주십시오 https://rcdrone.top/.

사양

&전원선: 10#AWG 빨간색 & 검은색; 신호선: 5P 테플론

모델 번호	A12L KV49
튜브 크기	50mm
설정	A12L-24S (모터) + 24S FOC 120A (ESC) + MF4315P (프로펠러)
전선 재질, 전선 게이지, 색상
전선 길이	1700±5mm
추천 배터리	20~24S (LiPo)
정격 추력	15~18kg
정격 추력에서의 효율	8.8g/W (16kg)
최대 추력	37.8kg
무게	2400±2%g (포함) wires + prop)
IP 등급	IPX6
권장 주변 온도	-20-55°C

모터 사양

스테이터 크기	111*18mm
KV	49

ESC 사양

스로틀 범위	1100~1940us
최대 전압	100V
프로토콜	DRONE CAN, UAV CAN, CUBE CAN
제어 방법	PWM/CAN
피크 전류 (단시간)	120A (개방 환경 및 온도 <= 60°C)
BEC	없음

프로펠러 사양

모델 번호	MF4315P (폴리머 폴딩)
길이	43인치 (1090.7mm)

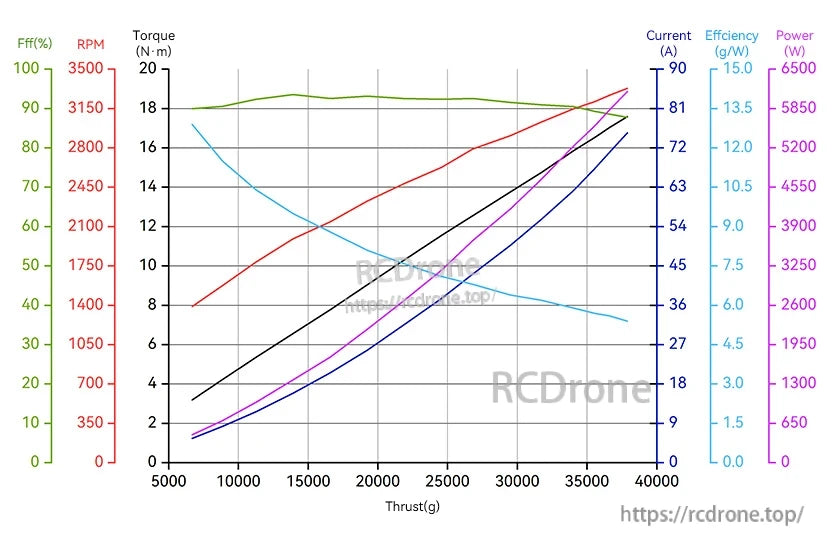

성능 차트 (라벨)

• X축: 추력(g)
• Y축: RPM, 토크 (N·m), 전류 (A), 효율 (g/W), 전력 (W), Ff(%)

응용 분야

• 농업 쿼드콥터 드론 (액체 적재 용량 추천: 30L)
• 농업 헥사콥터 드론 (액체 적재 용량 추천: 40L)
• 다중 로터 이륙 중량 추천: 60~72kg (쿼드콥터), 90~110kg (헥사콥터)

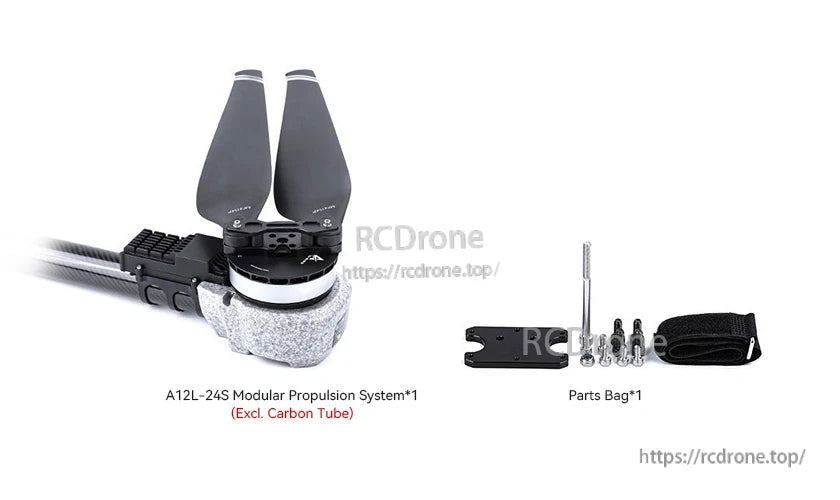

포함된 항목

• A12L-24S 모듈형 추진 시스템 x1 (탄소 튜브 제외)
• 부품 가방 x1

세부사항

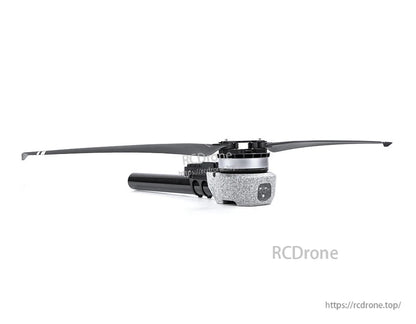

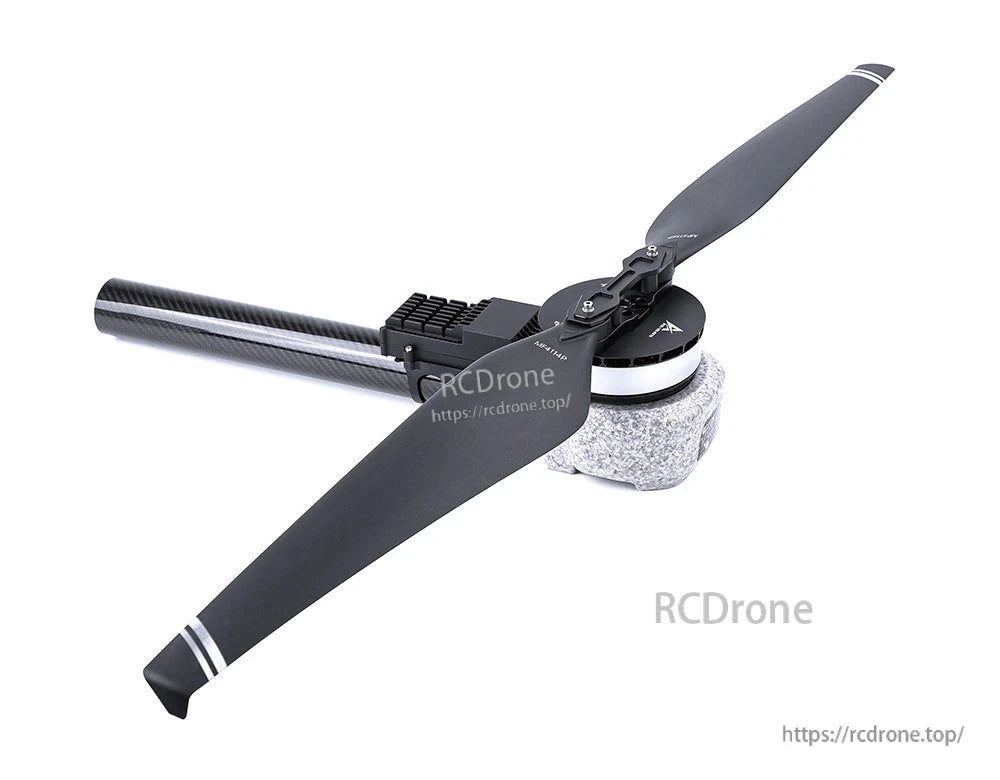

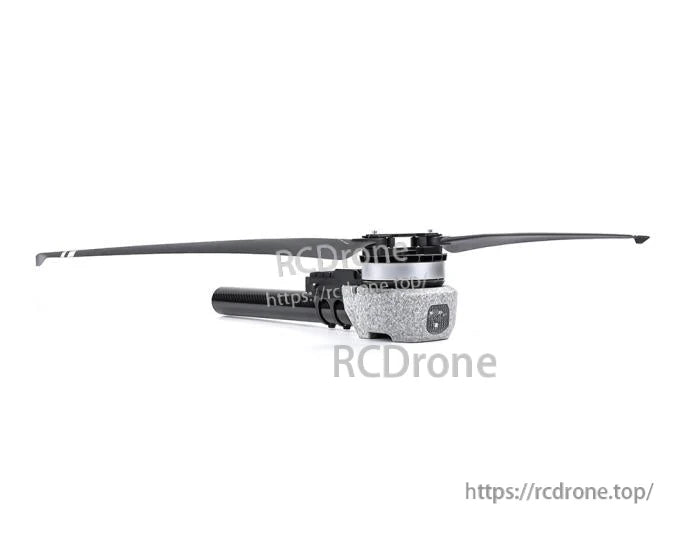

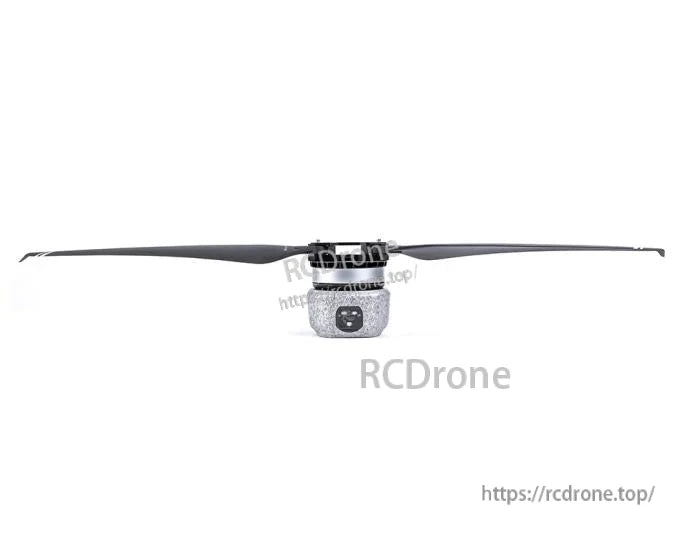

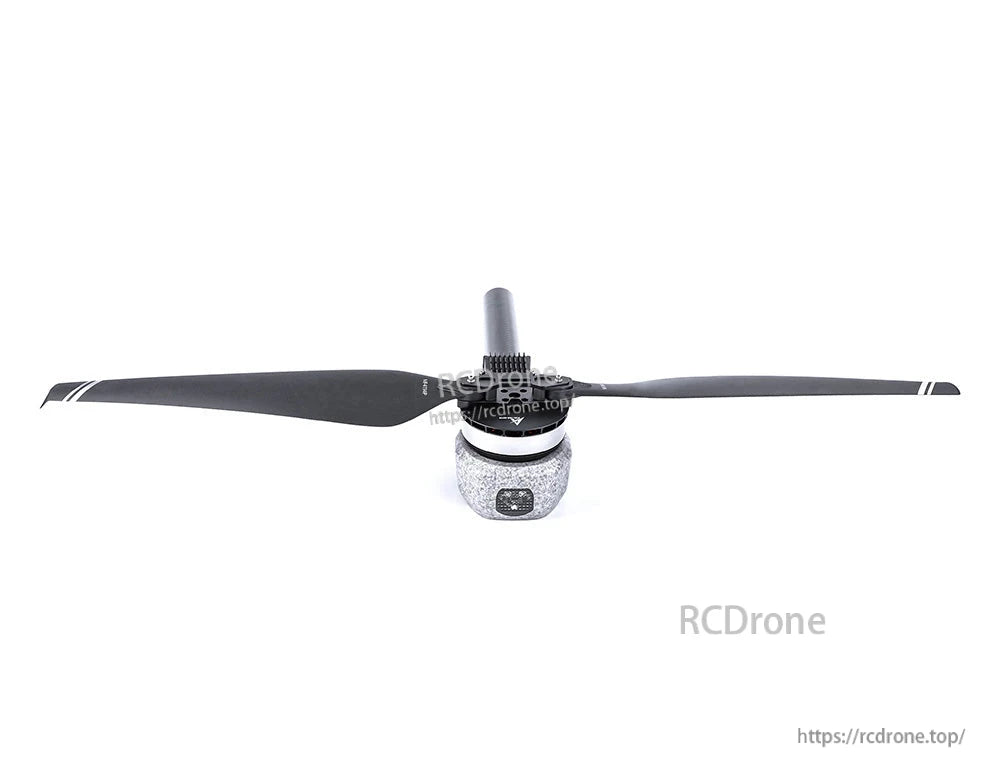

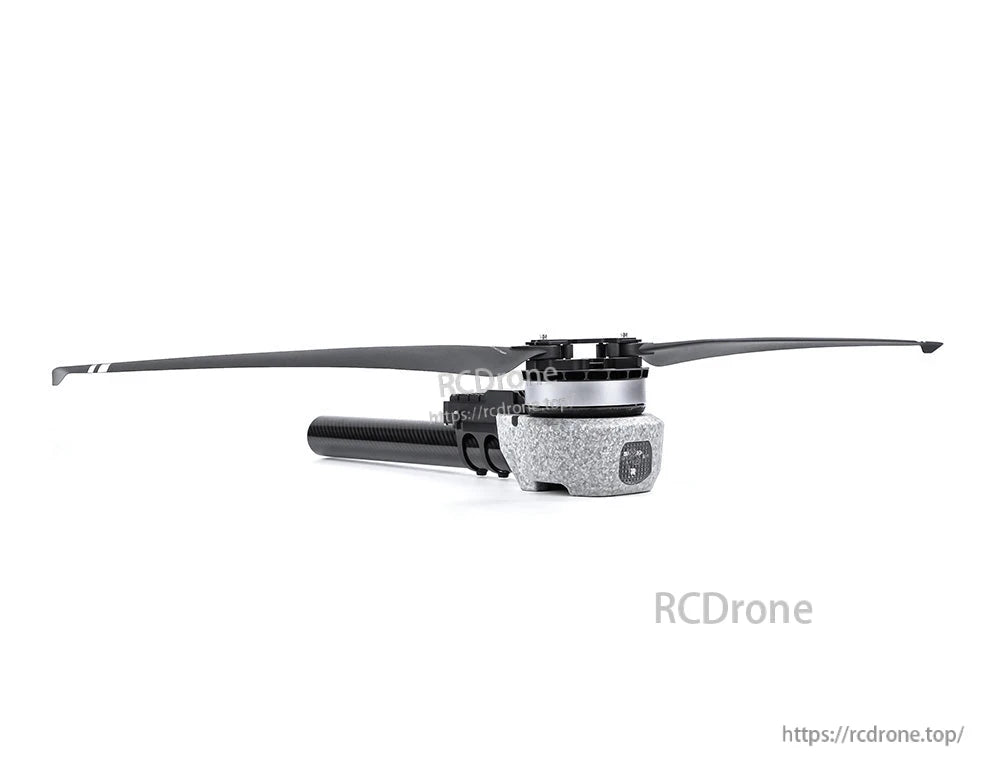

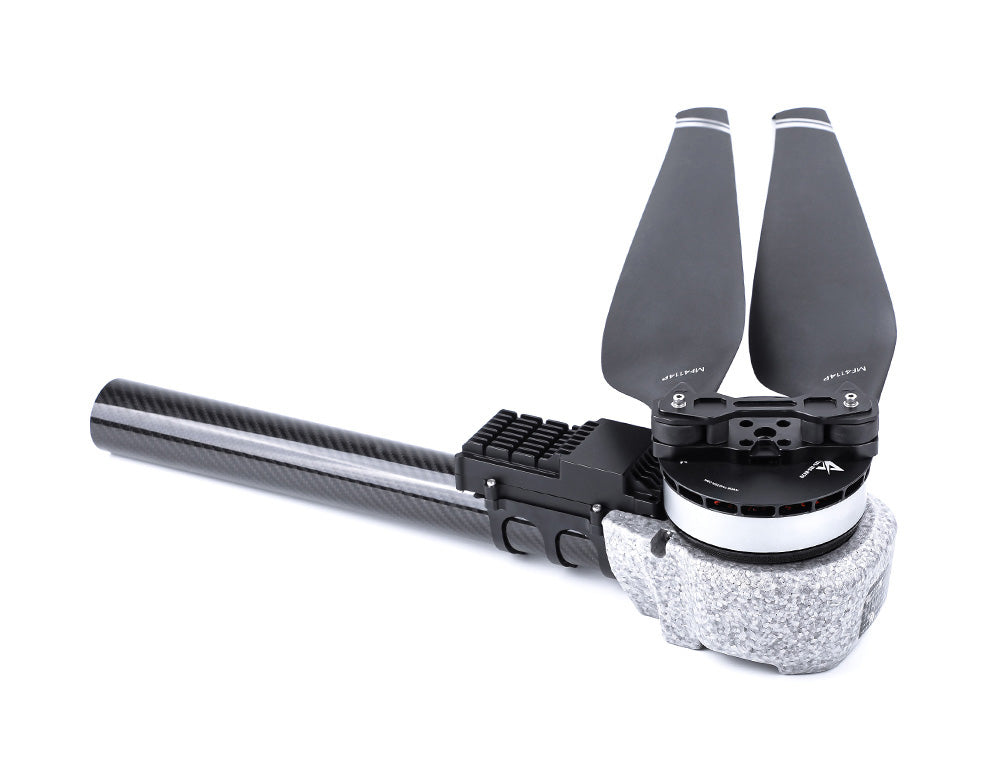

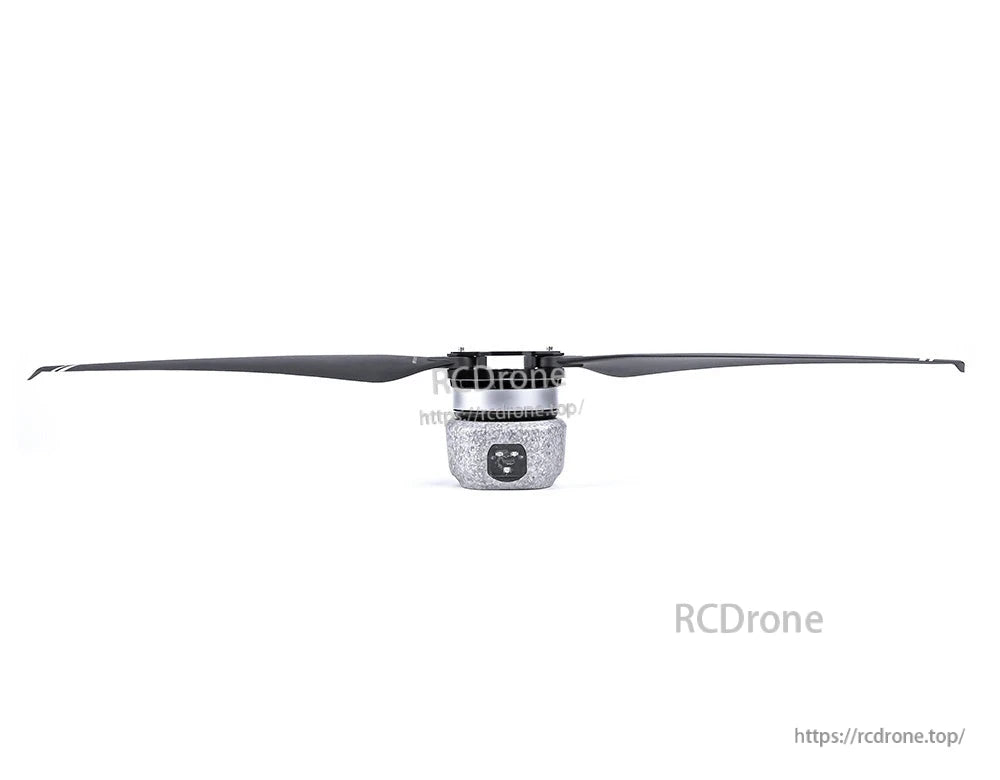

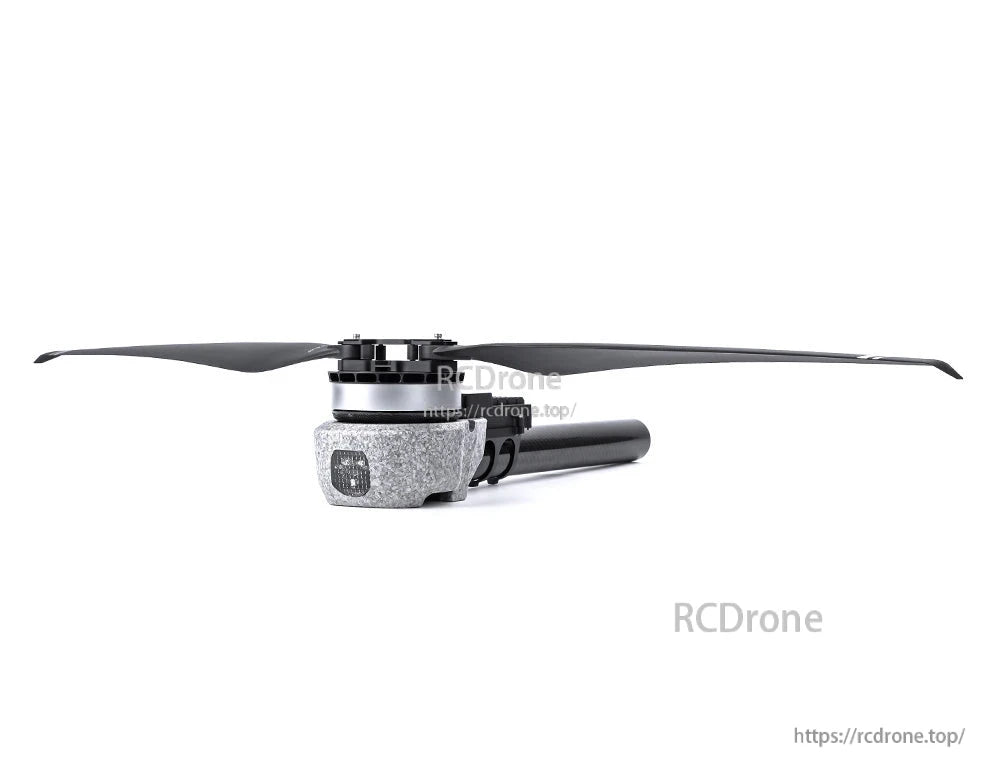

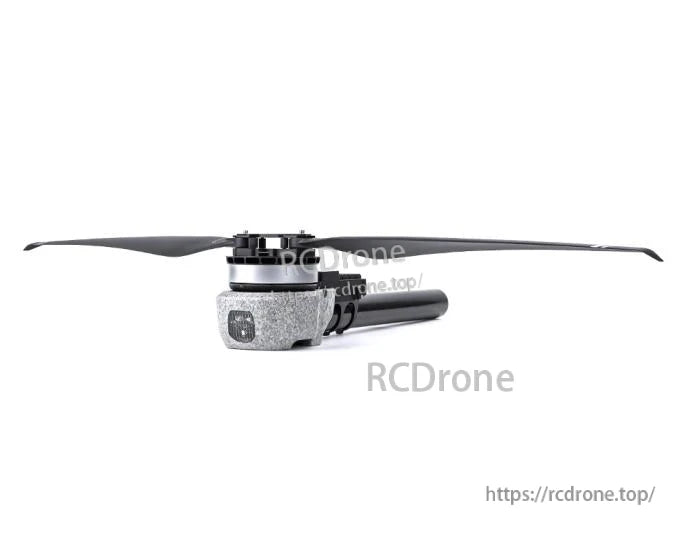

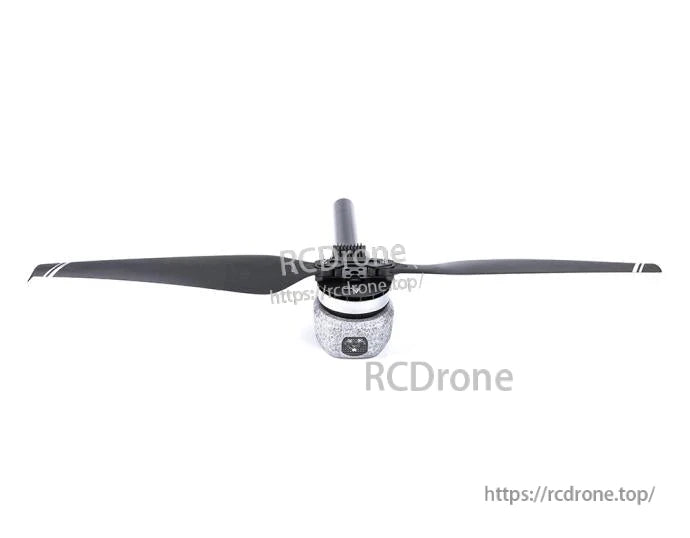

T-Motor 모터와 2날 프로펠러 설정은 다중 로터 빌드를 위한 깔끔하고 컴팩트한 구동 장치를 제공합니다.

치수화된 모터 도면은 프로펠러와 모터를 프레임에 장착할 때 장착 홀 간격과 전체 여유 공간을 확인하는 데 도움이 됩니다.

추력 데이터는 토크, RPM, 전류, 효율성 및 전력에 대해 차트화되어 운영 지점과 예상 하중을 비교하는 데 도움이 됩니다.

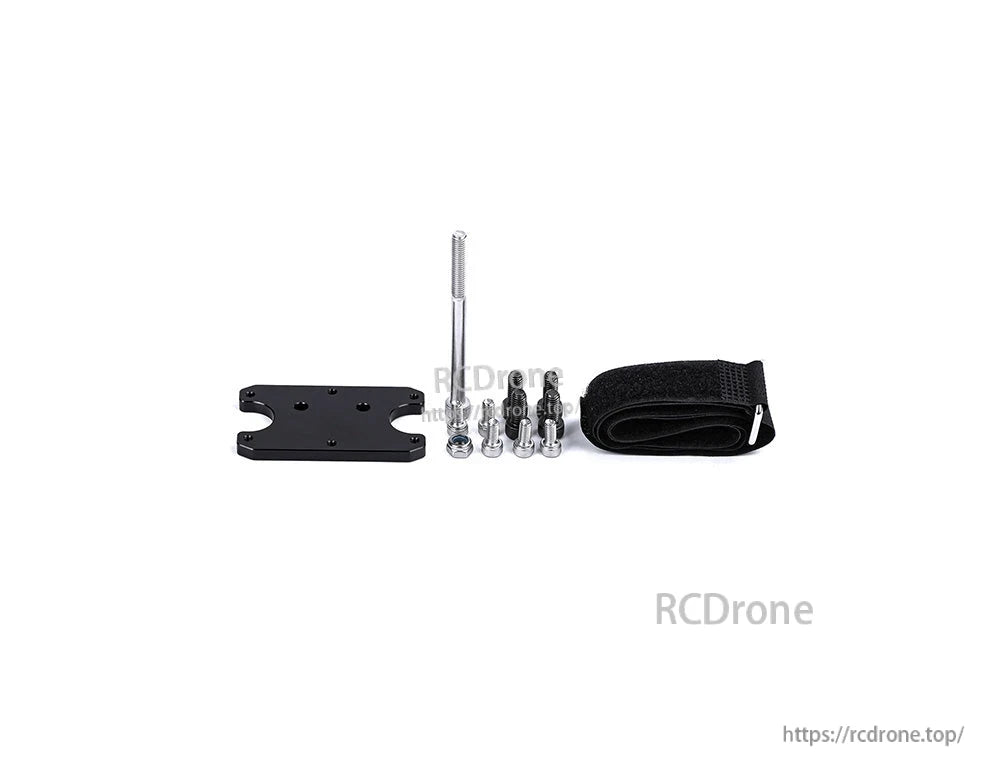

T-Motor A12L-24S 모듈식 추진 시스템에는 설치를 위한 장착 플레이트, 하드웨어 및 고정 스트랩이 포함된 일치하는 부품 가방이 포함되어 있습니다.
