Flashhoby BGM5208-75T 짐벌 모터 371KV/500KV/744KV 아웃러너 브러시리스 24N22P 중공 샤프트 5/7mm
Flashhoby BGM5208-75T 짐벌 모터 371KV/500KV/744KV 아웃러너 브러시리스 24N22P 중공 샤프트 5/7mm
Flashhobby
픽업 사용 가능 여부를 로드할 수 없습니다.
개요
Flashhoby BGM5208-75T는 카메라 안정기 및 유사한 모션 제어 메커니즘에서 일반적으로 요구되는 부드럽고 낮은 전류 토크 출력을 위해 설계된 짐벌 모터(3상 아우트러너 브러시리스 모터)입니다. 드론/RC 항공기와 같은 리프트에 사용되는 고전류 브러시리스 모터와 비교할 때, 짐벌 모터는 일반적으로 많은 스테이터 턴을 사용하여 저항과 인덕턴스가 높아지고 상대적으로 작은 전류에서 제어된 움직임을 가능하게 합니다.
폐쇄 루프 전류 제어 시스템에서 모터 드라이버는 매우 낮은 값의 위상 전류 감지 저항기(밀리옴 범위)를 사용할 수 있습니다. 이는 작은 전류에서 작동할 때 중요한 측정 노이즈를 유발할 수 있습니다. 일부 컨트롤러는 폐쇄 루프 전류 제어를 비활성화하고 기본 저항 및 인덕턴스 관계를 사용하여 명령된 전류를 전압으로 변환하는 짐벌 모드를 제공합니다.
주요 특징
- 모델: BGM5208-75T
- 아우트러너 브러시리스 모터, 구성 24N22P
- 홀로우 샤프트 디자인 (내경 5 mm 또는 7 mm로 지정; 5.0 mm로도 기재됨)
- 여러 속도 변형이 나열됨: 371 / 500 / 744 (아래 지정된 전압에서)
사양
| 품목 번호 | BGM5208-75T |
| 모터 유형 | 아우트러너 브러시리스 모터 |
| 구성 | 24N22P |
| 모터 크기 | 63 x 24 mm (Ф63 x 24로도 기재됨) |
| 스테이터 크기 | 52 x 8 mm |
| 무게 | 189 g |
| 홀로우 샤프트 내경 | 5 mm 또는 7 mm (5.0 mm로도 기재됨) |
| 저항 | 15 옴 |
| 전압 | 12.8 V / 16.8 V / 24.2 V |
| 무부하 최대 속도 | 371 rpm / 500 rpm / 744 rpm |
| 최대 전류 | 0.68 A / 0.98 A / 1.36 A |
| 정지 속도 | 233 rpm / 187 rpm / 237 rpm |
| 정지 토크 | 0.15 N.m / 0.237 N.m / 0.37 N.m |

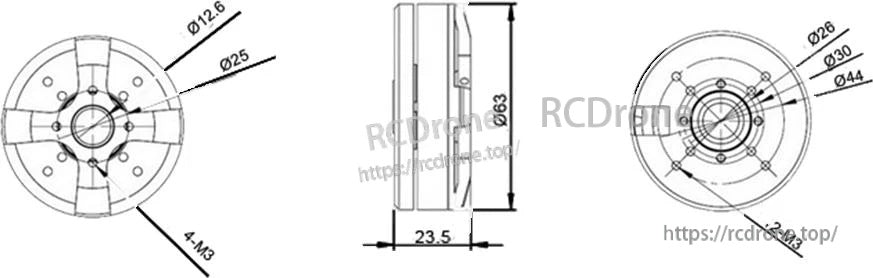

모터 도면 치수 (제공된 도면 기준)
- 외경: Ф63
- 본체 두께 (도면): 23.5
- 표시된 지름: Ф12.6, Ф25, Ф28, Ф30, Ф44
- 스레드 호출: 4-M3 및 2-M3
포함된 항목
- BGM5208-75T 짐벌 모터
- 장착 나사 (세트)
- 연결 리드 (세트)
응용 분야
- 카메라 안정기 / 짐벌 시스템
- 로봇 팔 및 경량 모션 제어 메커니즘
- 크래들 커피 머신, 밀크티 머신
- 전기 드릴 머신, 잔디 깎는 기계
- 부드러운 회전 제어가 필요한 기타 소형 자동화 장치
호환성 질문 (드라이버 선택, 장착, 샤프트 옵션 확인)에 대해서는 support@rcdrone.top.
상세정보
BGM5208-75T 짐벌 모터는 여러 개의 M3 구멍이 있는 원형 장착 패턴과 23.5 mm의 본체 두께를 사용하여 간편한 장착을 제공합니다.

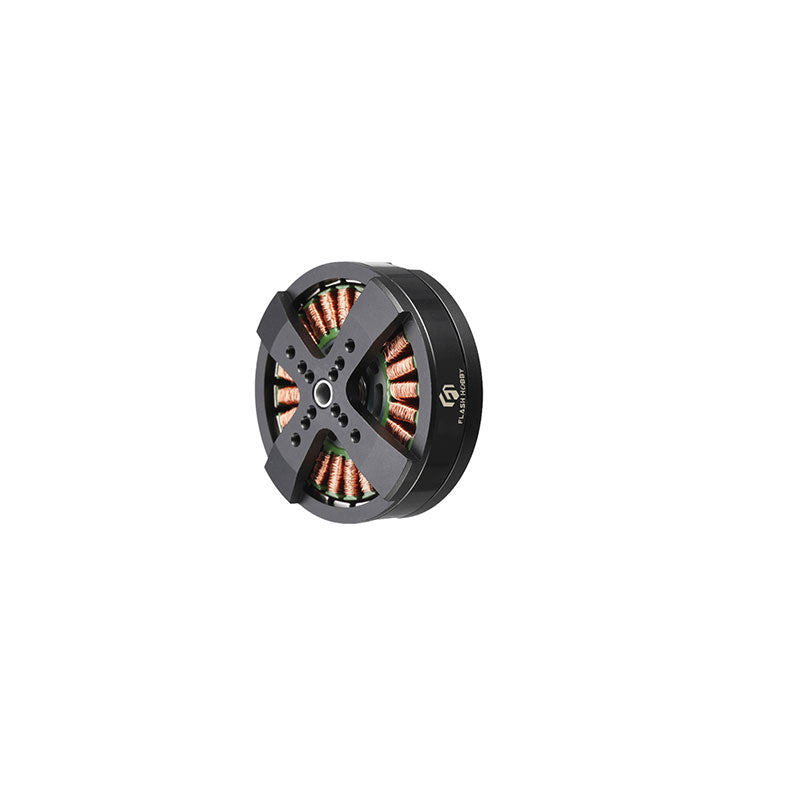

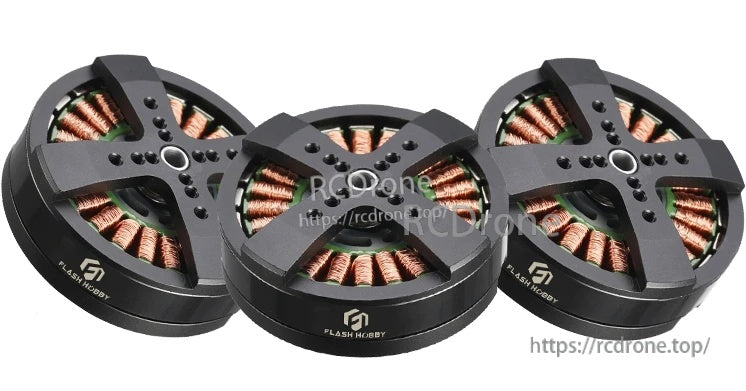

Flashhoby BGM5208-75T 짐벌 모터는 짐벌 빌드를 위한 노출된 구리 권선이 있는 저프로파일 블랙 케이스를 특징으로 합니다.

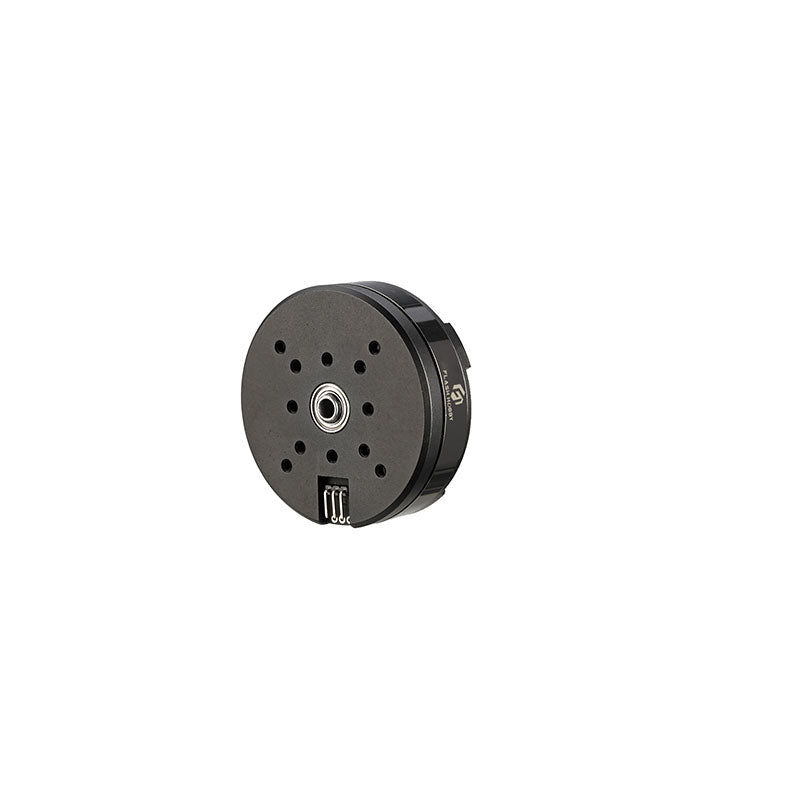

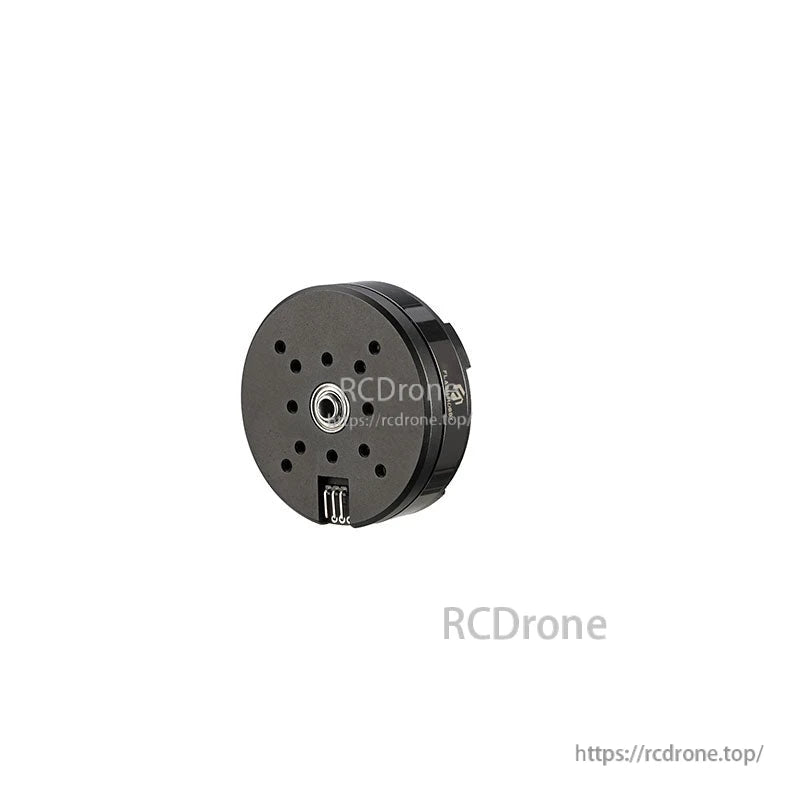

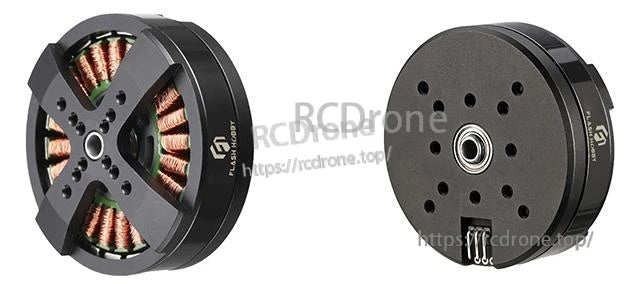

Flashhoby BGM5208-75T 짐벌 모터는 간편한 설치를 위한 다중 구멍 장착 면과 노출된 권선을 특징으로 합니다.

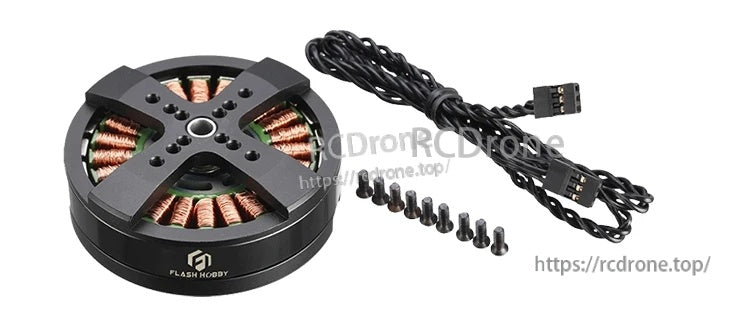

Flashhoby BGM5208-75T 짐벌 모터에는 간편한 설치를 위한 장착 나사와 두 개의 꼰 리드 케이블이 포함되어 있습니다.
