Foxeer Echo 2 5.8GHz 9dBi 패치 피더 안테나 (케이블 버전) SMA LHCP/RHCP, 34*34*61mm

개요

Foxeer Echo 2 5.8G 9dBi 패치 피더 안테나 (케이블 버전) 5.8 GHz FPV 비디오 수신을 위한 제품으로, 컴팩트한 하우징과 SMA 커넥터가 특징입니다. 이 디자인은 동일한 크기 클래스에서 성능 향상을 위한 고주파 PCB를 갖춘 이중 레이어 보드 구조를 강조합니다.

주요 특징

• 케이블 버전 Foxeer Echo 2 패치 안테나
• 고주파 PCB를 갖춘 이중 레이어 보드 디자인
• 편파 옵션: LHCP / RHCP
• 지향성 빔 폭: 120도 (70도에서 -3dB)

제품 선택 및 호환성 질문 (LHCP/RHCP, SMA 장착 및 설정)에 대한 문의는 support@rcdrone.top or 방문하십시오 https://rcdrone.top/.

사양

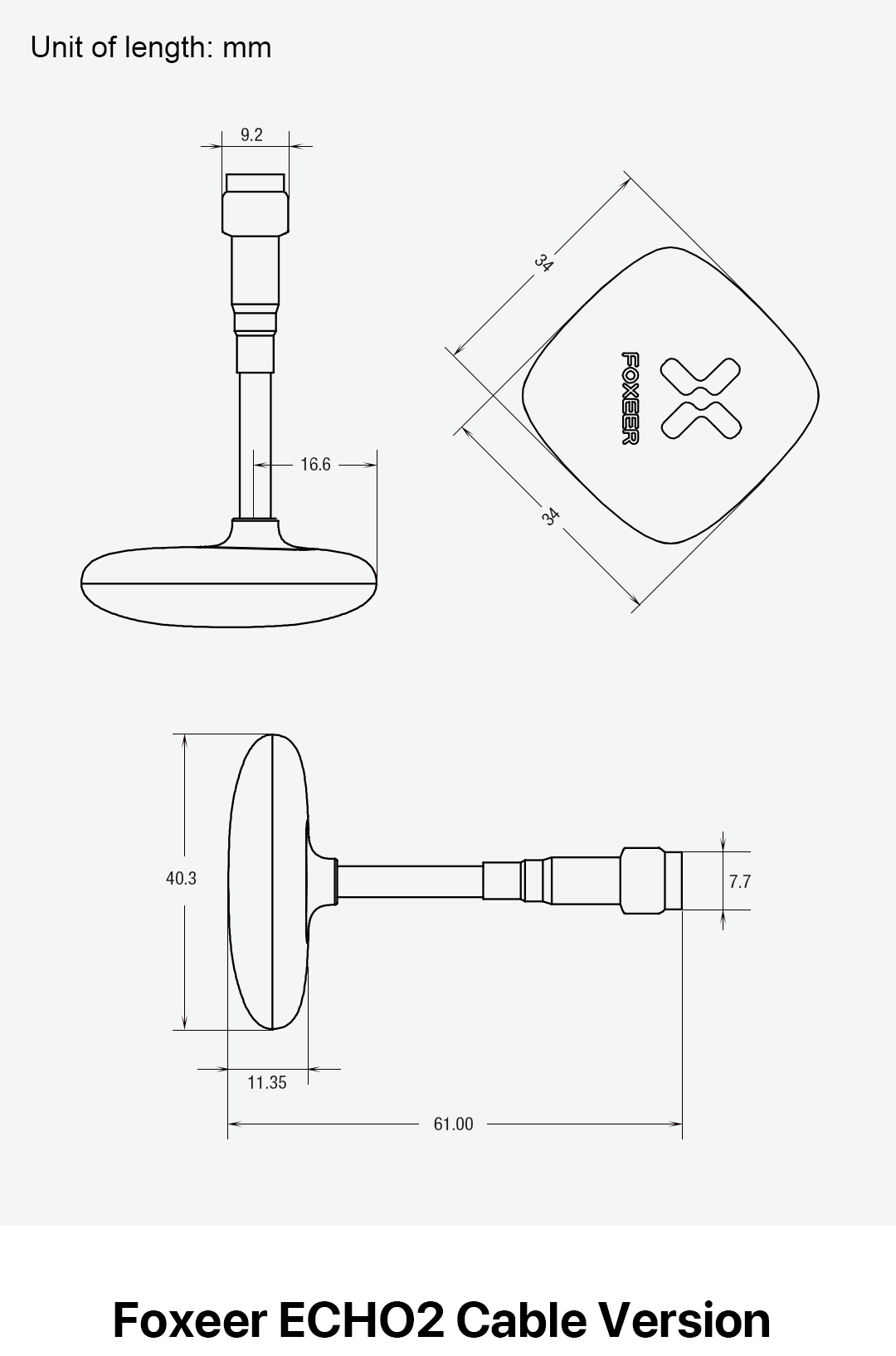

치수 (단위: mm)

• 패치 본체: 34 x 34
• 전체 길이: 61.00
• 본체 높이: 40.3
• 본체 두께: 11.35
• 추가 라벨 치수: 9.2, 16.6, 7.7

테스트 데이터 표시됨

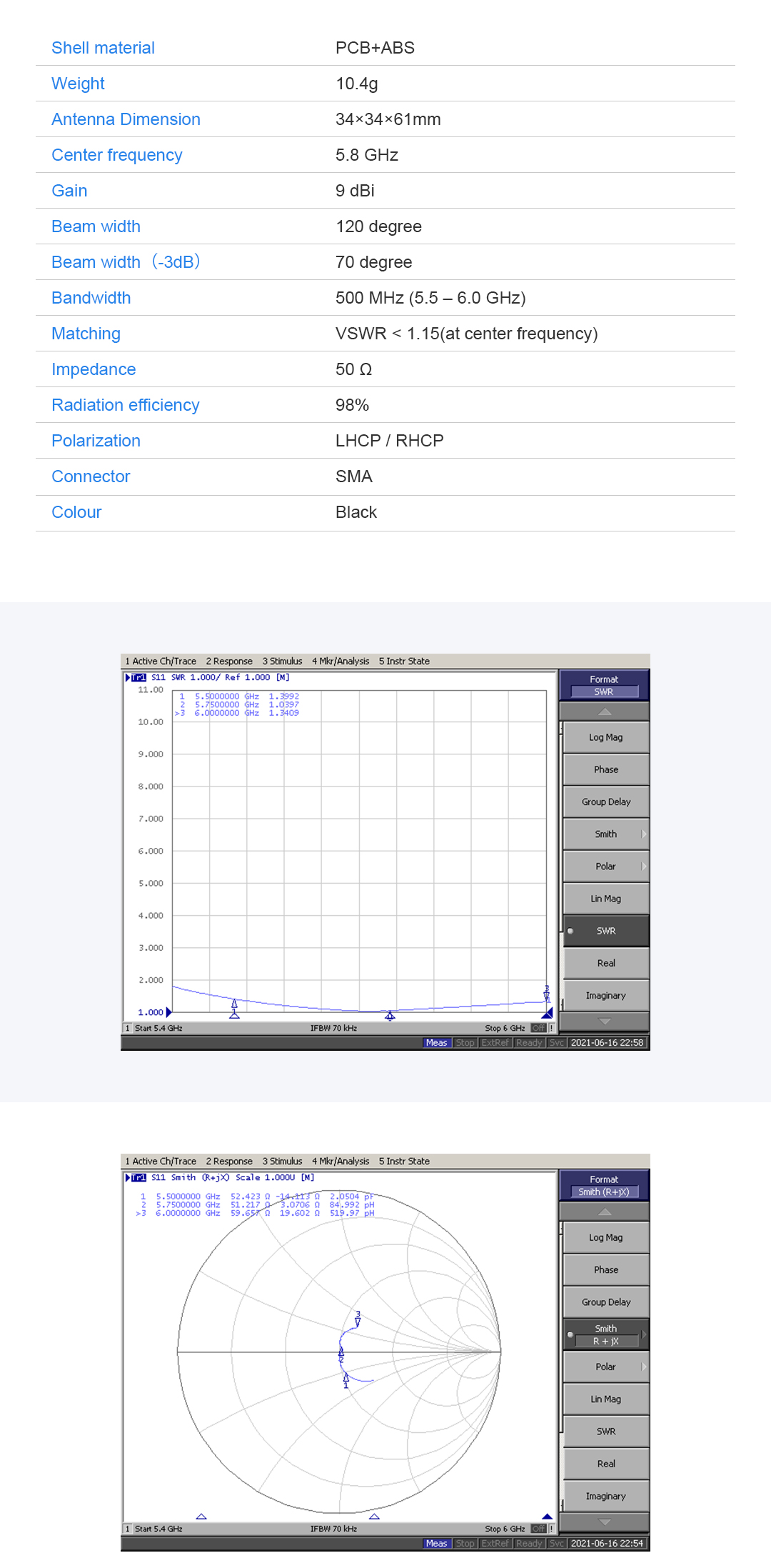

• SWR 플롯 마커: 5.500000 GHz (1.3992), 5.750000 GHz (1.3097), 6.000000 GHz (1.3409)

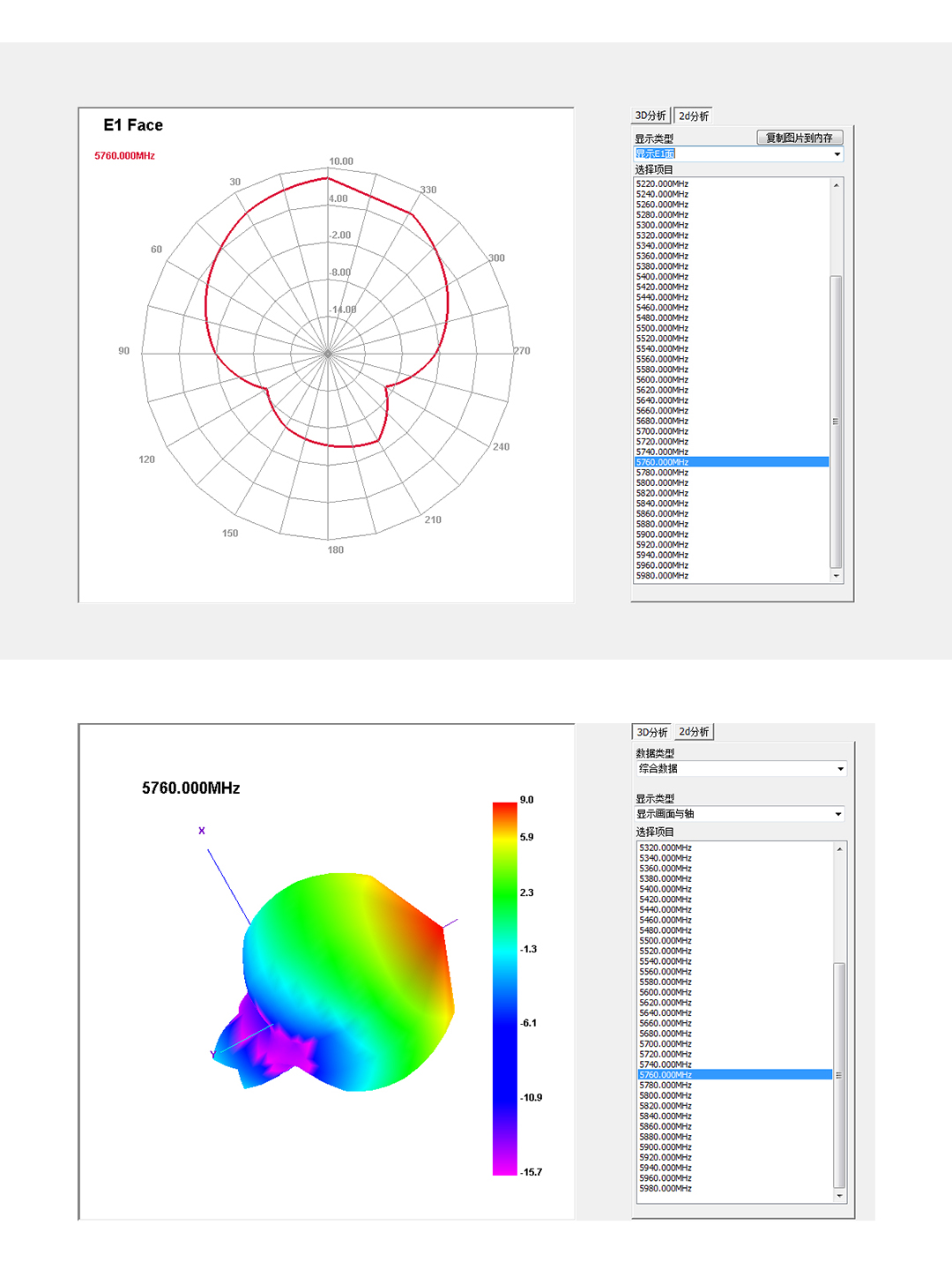

• 5760.000MHz (E1 면)에서 보여지는 방사 패턴 예시와 5760.000MHz로 레이블이 붙은 3D 플롯 (스케일은 9.0에서 -15.7 포함)

응용 프로그램

• 5.8 GHz FPV 비디오 수신기 안테나 업그레이드
• 9 dBi 패치 안테나가 선호되는 방향 수신 설정

세부사항

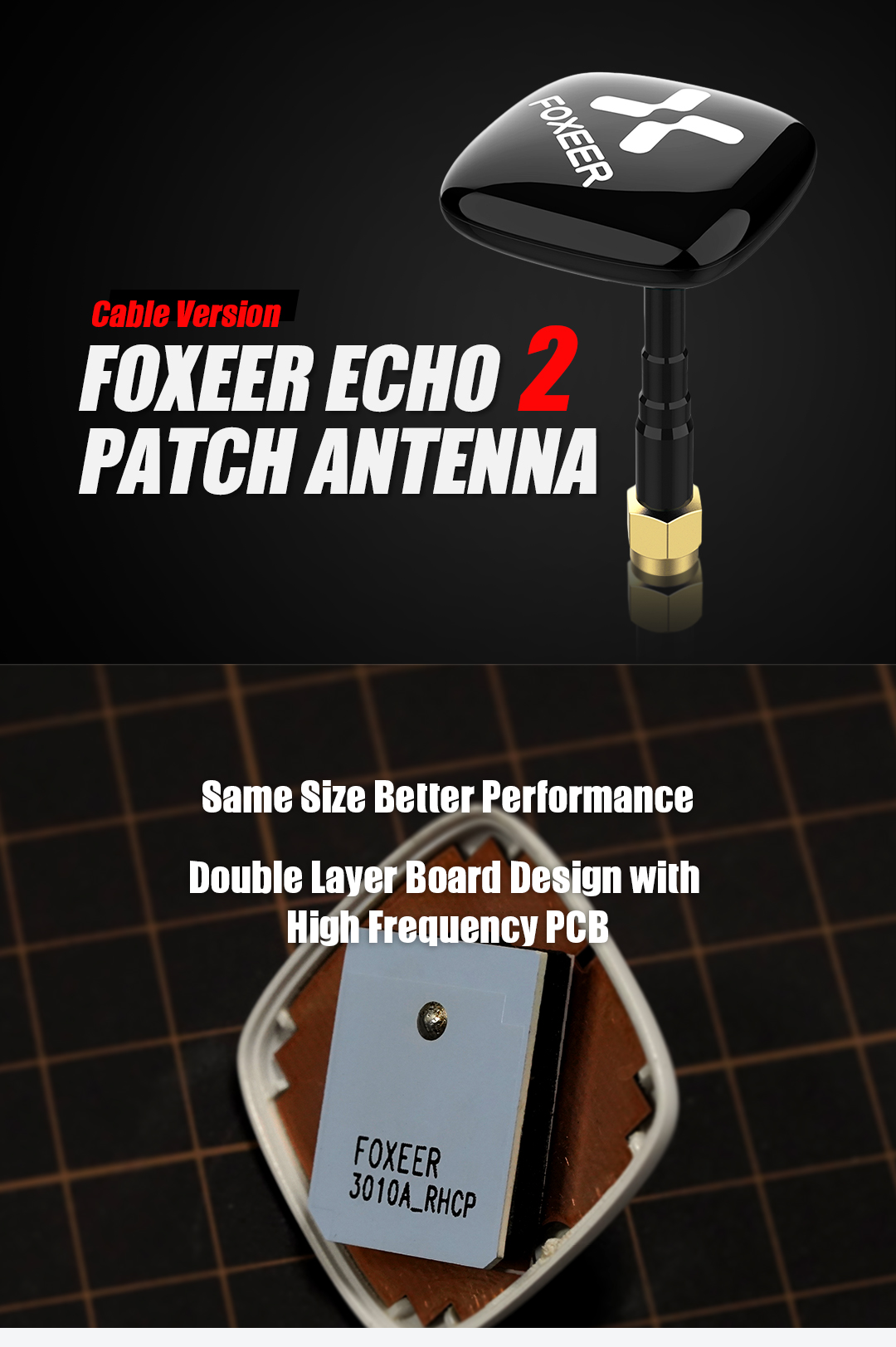

Foxeer Echo 2 케이블 버전 패치 안테나는 컴팩트한 하우징과 SMA 커넥터를 사용하며, 내부 보드는 3010A_RHCP로 표시되어 있습니다.

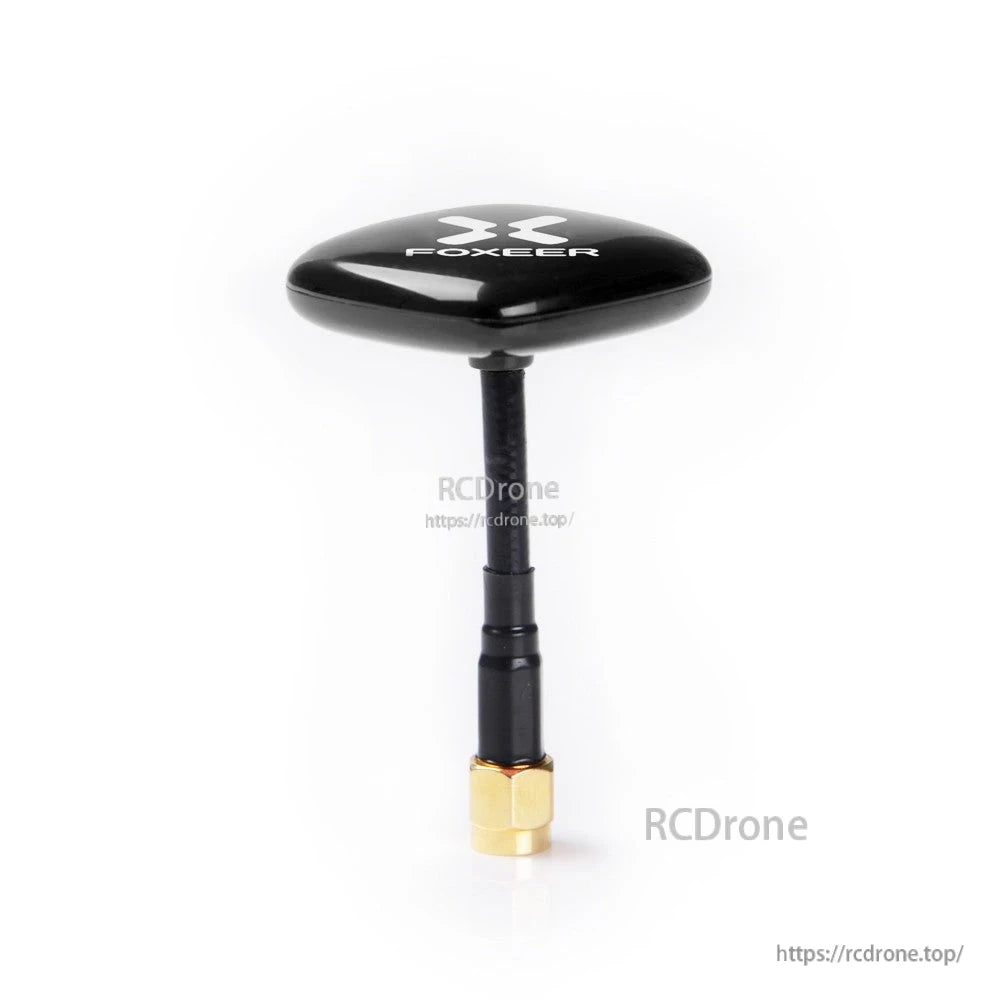

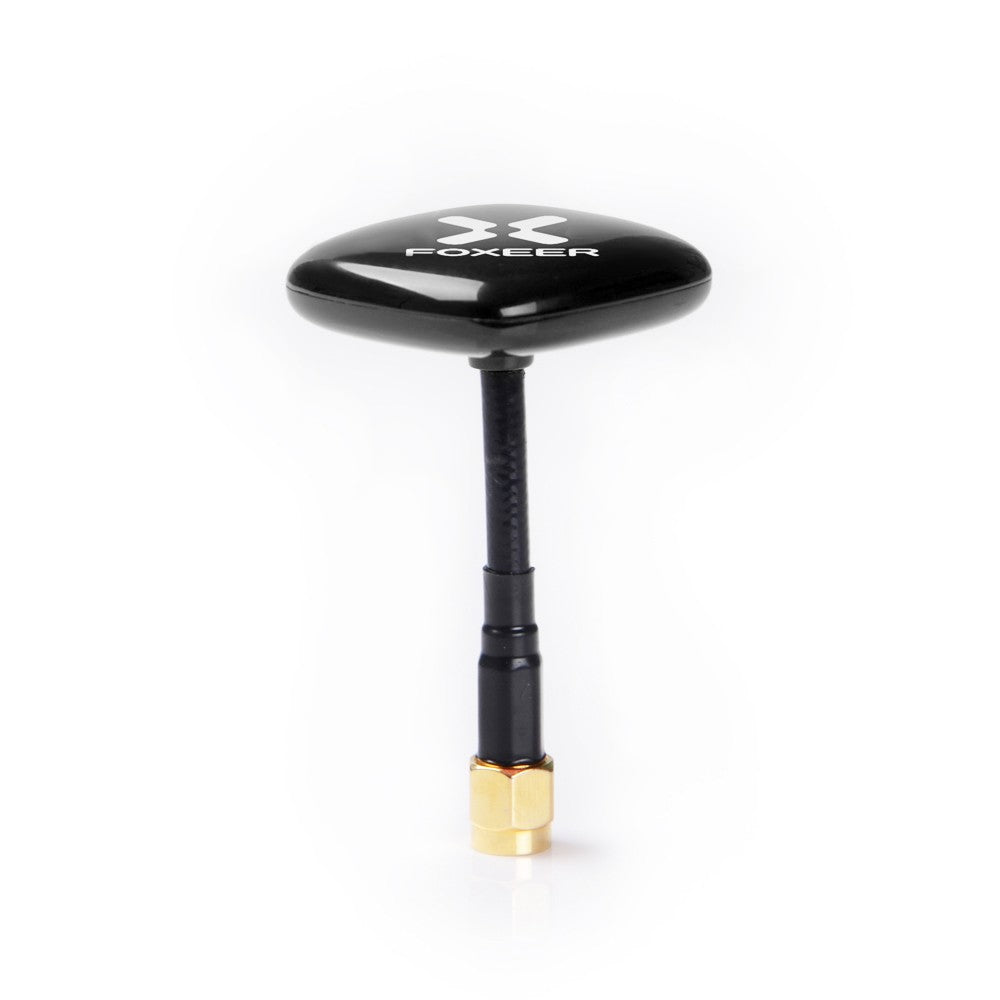

Foxeer Echo 2 케이블 버전 패치 피더 안테나는 전체 길이가 약 61mm인 컴팩트한 34mm 정사각형 면을 사용하여 쉽게 장착할 수 있습니다.

Foxeer Echo 2는 9dBi 이득, 120° 빔 폭 및 SMA 커넥터를 갖춘 5.8GHz 패치 피더 안테나입니다.

5760MHz에서의 방사 패턴 데이터는 5.8GHz 비디오 링크의 안테나 조준 및 설정에 도움이 됩니다.
