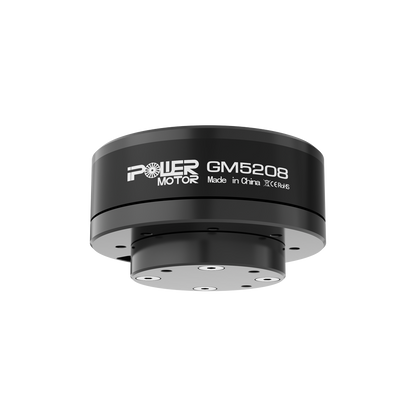

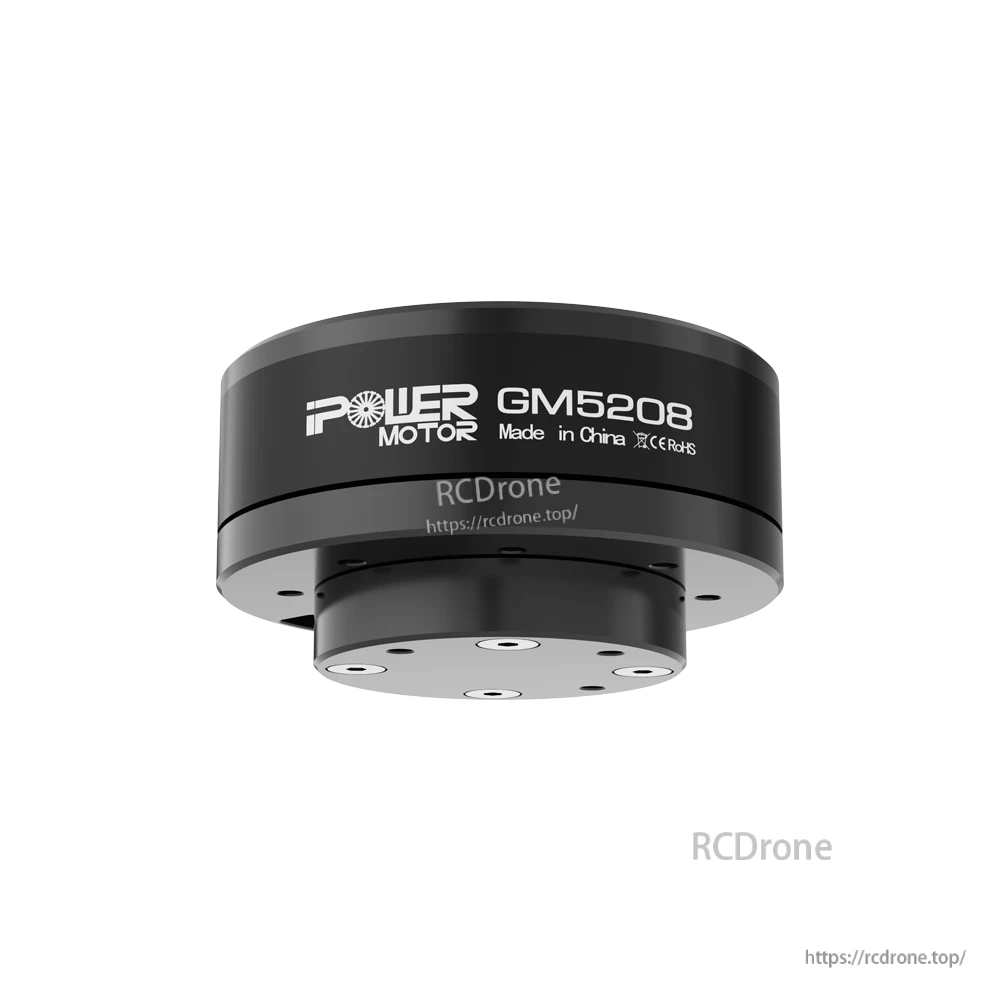

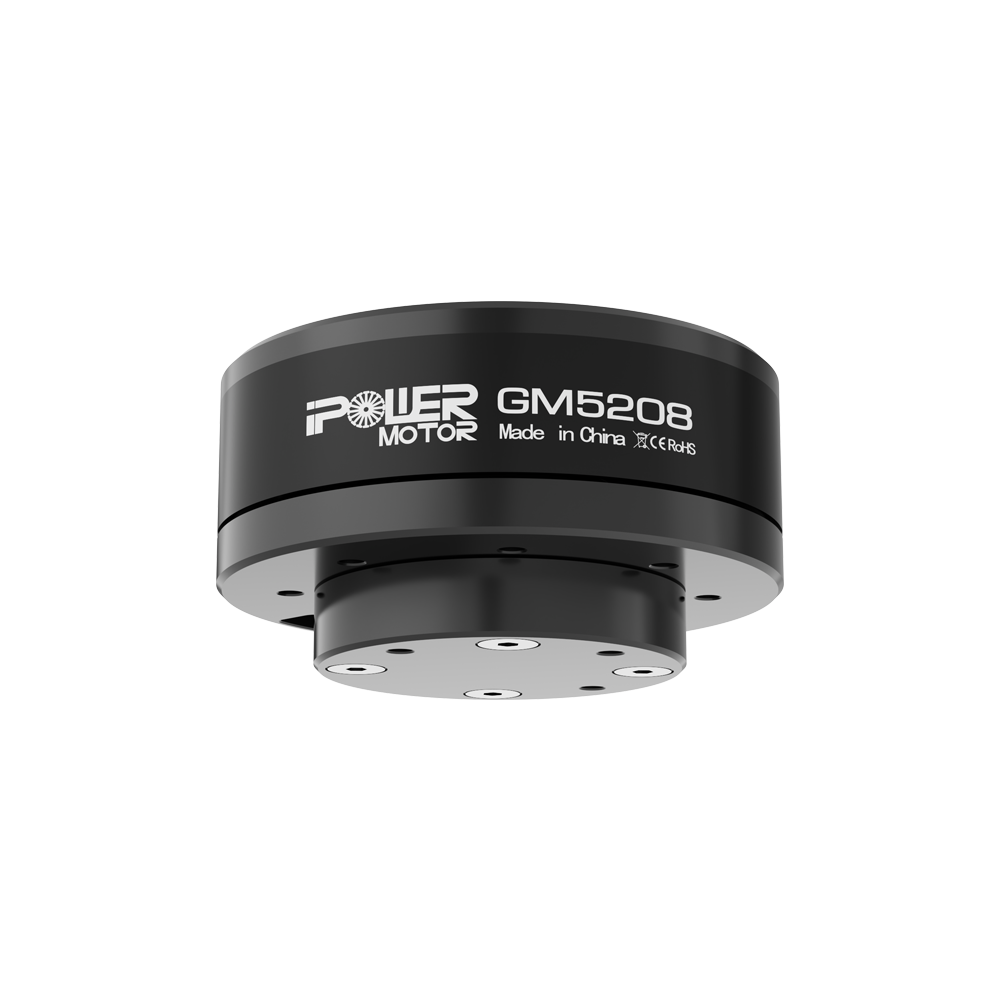

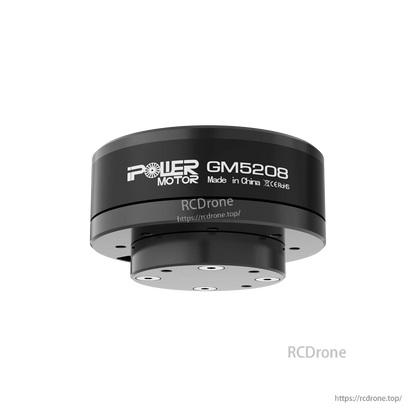

iFlight GM5208-12 브러시리스 짐벌 모터(AS5048A 인코더 포함), 12N14P, 중공 샤프트, 3-5S
iFlight GM5208-12 브러시리스 짐벌 모터(AS5048A 인코더 포함), 12N14P, 중공 샤프트, 3-5S
iFlight
정가
$79.84 USD
정가
할인가
$79.84 USD
단가
단위
세금이 포함된 가격입니다.
배송료는 결제 시 계산됩니다.
픽업 사용 가능 여부를 로드할 수 없습니다.
개요
iFlight GM5208-12는 인코더가 장착된 브러시리스 짐벌 모터로, 직접 구동 카메라 안정화 설정을 위해 설계되었습니다. GM52 시리즈는 CANON 5D MARKII / MARKIII 및 RED Epic & DSLR 크기의 장비와 같은 DSLR 크기의 카메라 페이로드를 위해 의도되었으며, 명시된 하중 토크는 1800–2500 g·cm입니다.
BLDC 모터를 사용하는 브러시리스 직접 구동 짐벌 안정화는 취미 서보 기반 짐벌과 유사한 작동 원리를 따르며, 직접 구동 모터 방식을 사용합니다.
주요 특징
- AS5048A 인코더가 장착된 GM5208-12 브러시리스 짐벌 모터 (알루미늄 케이스)
- 12N/14P 모터 구성
- 홀로우 샤프트 디자인 (지정된 OD/ID)
- 시계 방향 조향 (축 연장)
- 3–5S 작동 전압 범위
사양
| 모델 | GM5208-12 |
| 모터 외경 | 63 ±0.05 mm |
| 구성 | 12N/14P |
| 모터 높이 | 30.7 ±0.2 mm (인코더 하우징 포함) |
| 홀 샤프트 외경 | 15 -0.008/-0.012 mm |
| 홀 샤프트 내경 | 12 +0.05/0 mm |
| 전선 길이 | 610 ±3 mm |
| 케이블 | AWG #24 |
| 모터 무게 | 209 ±0.5 g |
| 전선 플러그 | 2.5 mm Dupont 커넥터 |
| 무부하 전류 | 0.09 ±0.1 A |
| 무부하 전압 | 20 V |
| 무부하 RPM | 456–504 RPM |
| 부하 전류 | 1 A |
| 부하 전압 | 20 V |
| 부하 토크 | 1800–2500 g·cm |
| 모터 내부 저항 | 15.2 옴 ±5% (저항은 온도에 따라 변동됨) |
| 고전압 테스트 | DC 500 V 10 mA @ 1 초 |
| 로터 하우징 편차 | ≤ 0.1 mm |
| 조향 (축 연장) | 시계 방향 |
| 고온 테스트 | 60°C에서 100시간 유지; 모터는 실온에서 24시간 후 정상 작동 가능 |
| 저온 테스트 | -20°C에서 100시간 유지; 모터는 실온에서 24시간 후 정상 작동 가능 |
| 최대 전력 | ≤ 40 W |
| 작동 전압 | 3–5S |
| 작동 온도 / 습도 | -20에서 60°C; 10에서 90% RH |
포함된 항목
- 1 x iPower GM5208-12 짐벌 모터
- 1 x 알루미늄 케이스가 있는 AS5048A 인코더
응용 분야
- 직접 구동 브러시리스 카메라 짐벌
- DSLR 카메라 안정화 (e.g. , 캐논 5D MARKII / MARKIII)
- 짐벌 안정화를 사용하는 대형 멀티 로터 카메라 플랫폼
