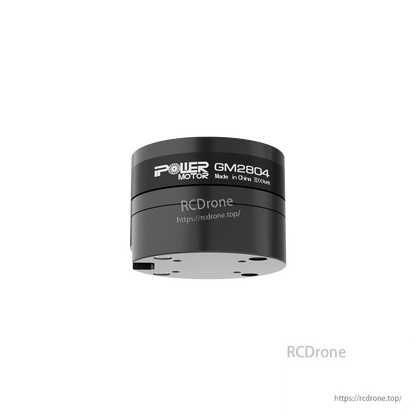

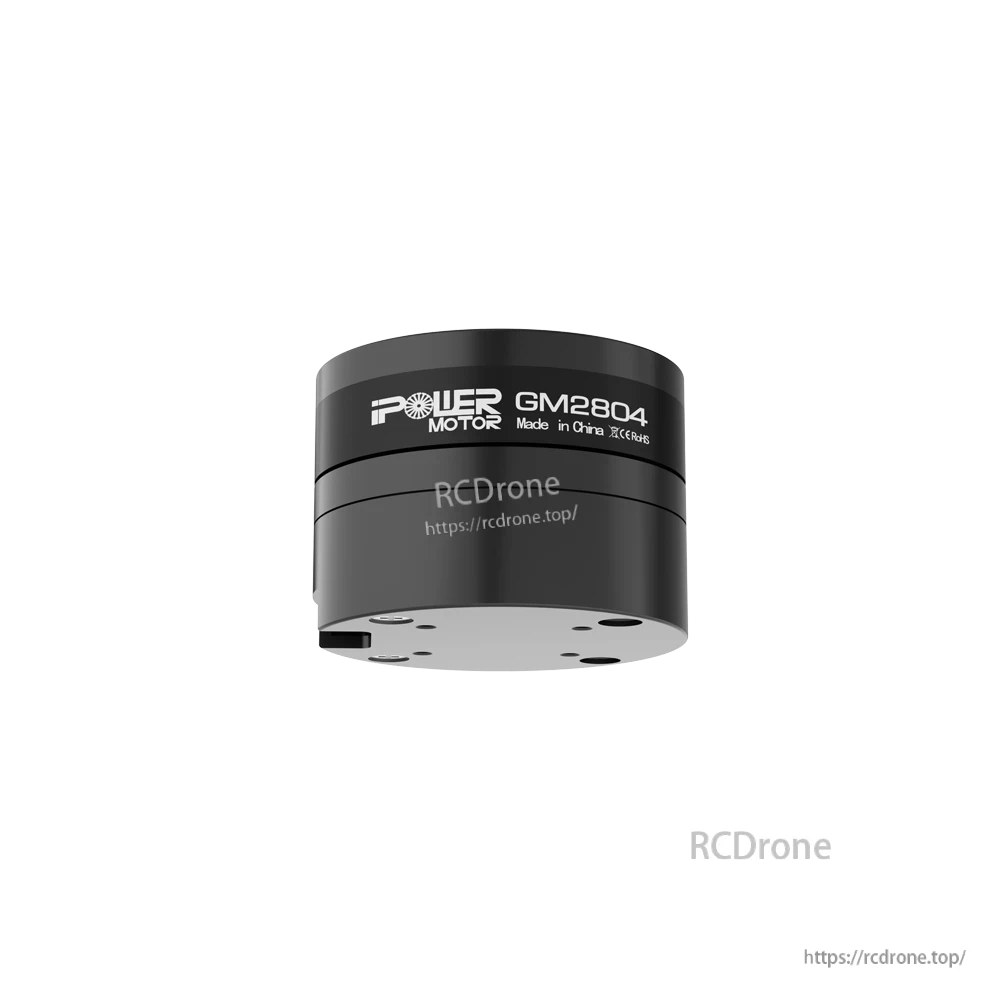

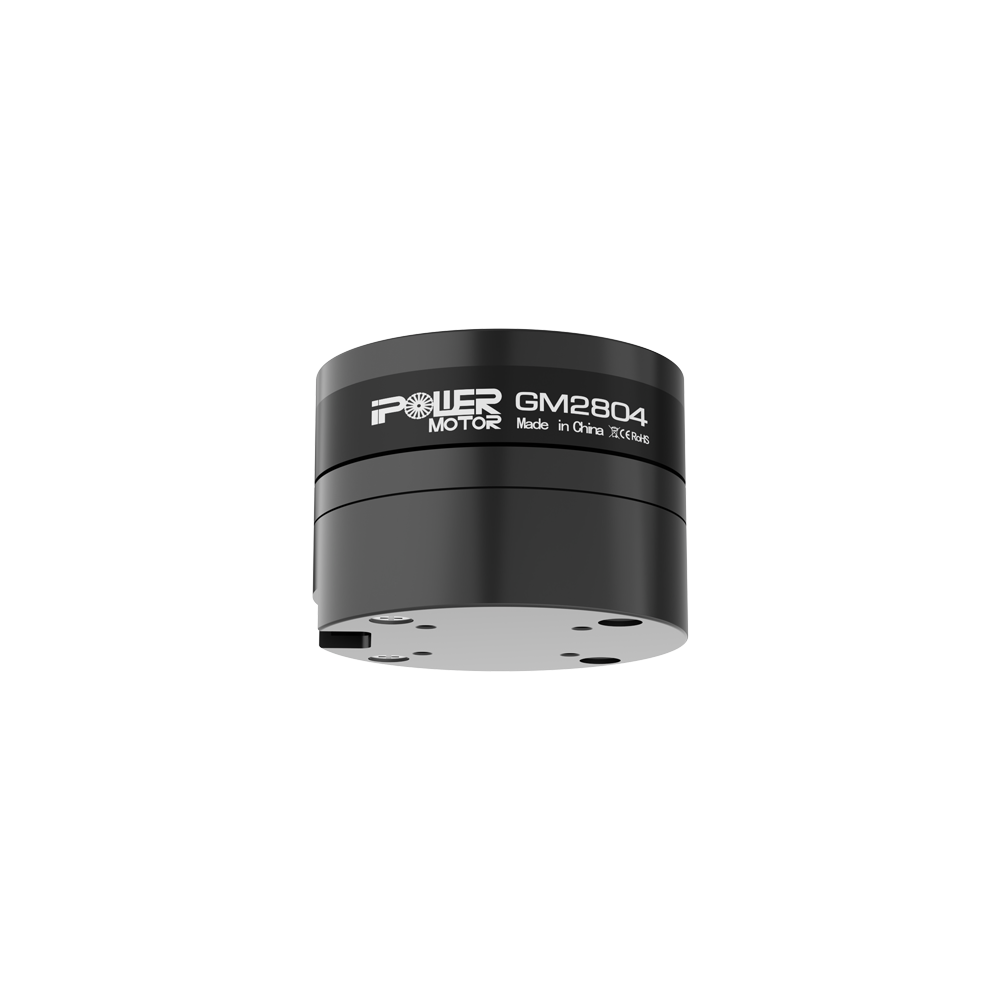

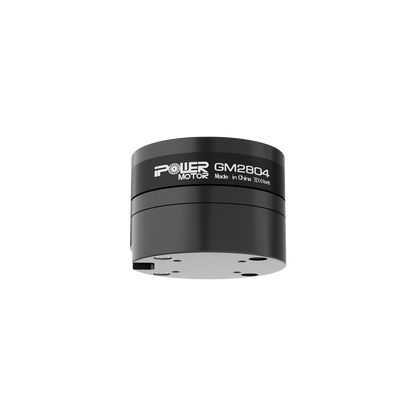

iFlight GM2804 브러시리스 짐벌 모터 (AS5048A 인코더 포함), 12N/14P, 35mm 외경, 25W, PH3P
iFlight GM2804 브러시리스 짐벌 모터 (AS5048A 인코더 포함), 12N/14P, 35mm 외경, 25W, PH3P
iFlight
정가
$50.22 USD
정가
할인가
$50.22 USD
단가
단위
세금이 포함된 가격입니다.
배송료는 결제 시 계산됩니다.
픽업 사용 가능 여부를 로드할 수 없습니다.
개요
iFlight GM2804는 카메라 안정화를 위해 설계된 브러시리스 짐벌 모터로, 직접 구동 BLDC 제어를 사용합니다. 이 모터는 소형 멀티 로터 플랫폼과 GoPro 크기의 카메라 페이로드를 위해 설계되었으며, 명시된 토크는 0.35 kg/cm입니다.
주요 특징
- AS5048A 인코더를 통한 통합 위치 감지(포함, 알루미늄 케이스)
- 12N/14P 모터 구성
- 홀로우 샤프트 디자인
- PH3P 커넥터, 60 mm 리드 (#24 AWG)
사양
| 모델 | GM2804 |
| 모터 외경 | 35 ±0.05 mm |
| 구성 | 12N/14P |
| 모터 높이 | 25 ±0.2 mm (인코더 하우징 포함) |
| 홀로우 샤프트 외경 (OD) | 8 -0.008/-0.012 mm |
| 홀로우 샤프트 내경 (ID) | 6.5 +0.05/0 mm |
| 선 길이 | 60 ±3 mm |
| 케이블 | #24 AWG |
| 모터 무게 | 51 ±0.2 g |
| 선 플러그 | PH3P 커넥터 |
| 무부하 전압 | 10 V |
| 무부하 전류 | 0.09 ±0.05 A |
| 무부하 속도 | 1602–1771 RPM |
| 부하 전압 | 10 V |
| 부하 전류 | 0.8 A |
| 부하 토크 | 250–350 g·cm |
| 모터 내부 저항 | 9 Ω ±5% (저항은 온도에 따라 달라짐) |
| 최대 전력 | ≤25 W |
| 조향 (축 연장) | 시계 방향 |
| 로터 하우징 편차 | ≤0.1 mm |
| 고전압 테스트 | DC 500 V, 1 mA @ 2 초 |
| 고온 테스트 | 60 °C에서 100시간; 실온에서 24시간 후 정상 작동 |
| 저온 테스트 | -20 °C에서 100시간; 실온에서 24시간 후 정상 작동 |
| 작동 전류 (배터리) | 2–3S |
| 작동 온도 | -20에서 60 °C; 10–90% RH |
포함된 항목
- 1 x GM2804 짐벌 모터
- 1 x 알루미늄 케이스가 있는 AS5048A 인코더
응용 분야
- 브러시리스 짐벌 카메라 안정화 시스템
- 고프로 크기의 페이로드를 운반하는 소형 멀티로터 플랫폼
설치 및 호환성 질문(컨트롤러/드라이버, 배선 및 인코더 통합)에 대해서는 https://rcdrone.top/로 지원팀에 문의하시거나 이메일 support@rcdrone.top. 로 연락해 주십시오.
