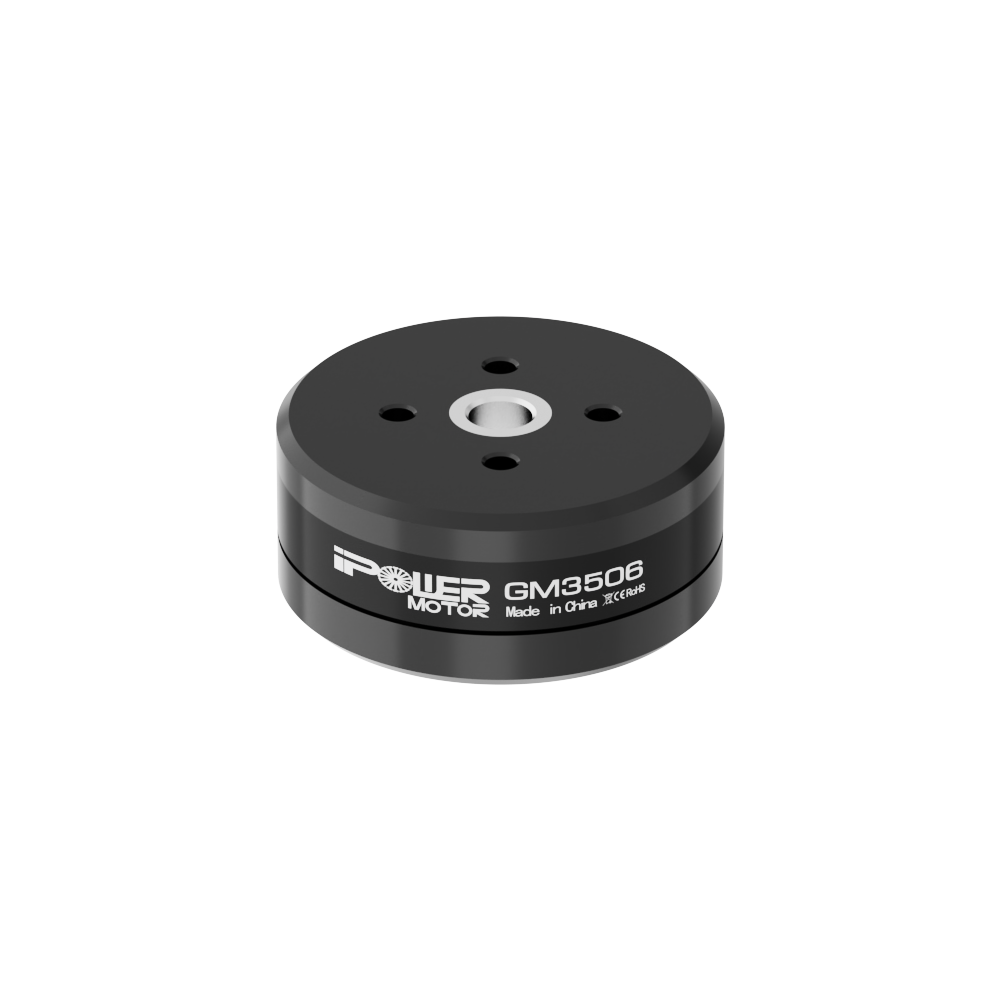

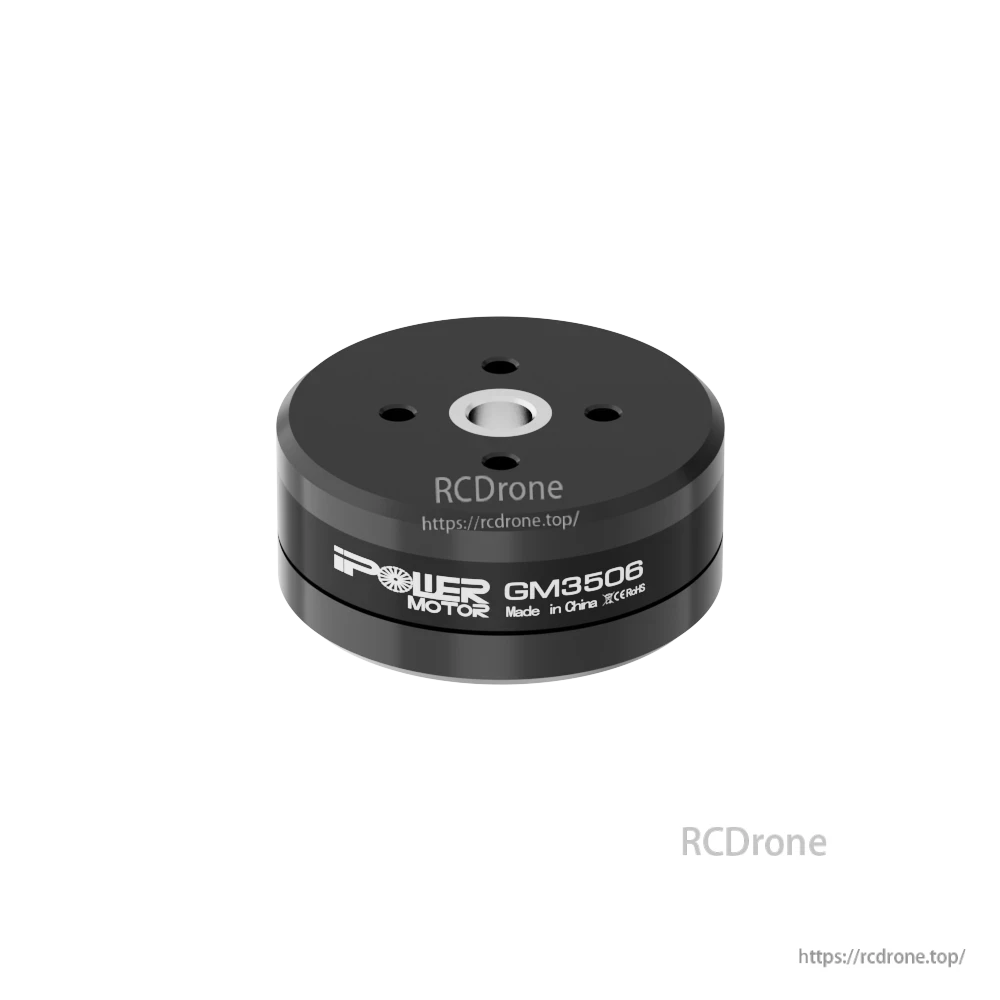

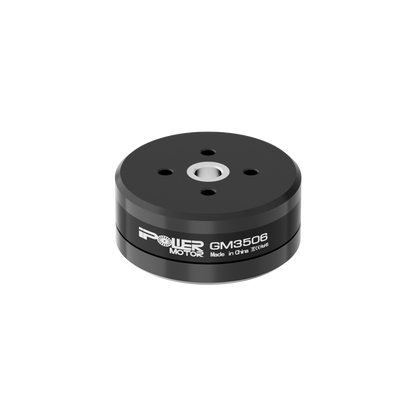

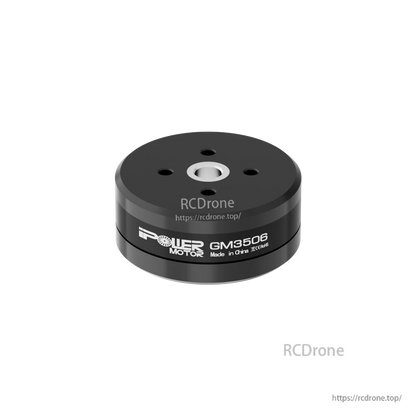

iFlight GM3506 브러시리스 짐벌 모터, Ø40mm 24N/22P, 중공 샤프트 12mm/8.6mm, 600–1000 g·cm
iFlight GM3506 브러시리스 짐벌 모터, Ø40mm 24N/22P, 중공 샤프트 12mm/8.6mm, 600–1000 g·cm
iFlight
정가
$30.90 USD
정가
할인가
$30.90 USD
단가
단위
세금이 포함된 가격입니다.
배송료는 결제 시 계산됩니다.
픽업 사용 가능 여부를 로드할 수 없습니다.
개요
iFlight GM3506은 SLR 및 유사 중량 카메라의 안정화를 위해 설계된 브러시리스 짐벌 모터입니다. 브러시리스 직접 구동(BLDC) 방식으로 작동하며, 짐벌 제어 동작은 취미 서보 기반 짐벌과 유사합니다. SLR 크기의 장비를 들어올리는 대형 멀티 로터 플랫폼을 위해 설계되었으며, 최대 1 kg/cm의 토크(600–1000 g·cm 범위 지정)를 제공합니다.
주요 특징
- 카메라 안정화를 위한 브러시리스 직접 구동 짐벌 모터
- 홀로우 샤프트 디자인 (OD 12 mm, ID 8.6 mm)
- 24N/22P 모터 구성
- 시계 방향 조향 (축 연장)
- 지정된 작동 환경: -20 ~ 60 °C, 10–90% RH
사양
| 모델 | GM3506 |
| 모터 외경 | 40 ± 0.05 mm |
| 구성 | 24N/22P |
| 모터 높이 | 17.8 ± 0.2 mm (인코더 하우징 포함) |
| 홀 샤프트 (외경) | 12 -0.008/-0.012 mm |
| 홀 샤프트 (내경) | 8.6 +0.05/0 mm |
| 전선 길이 | 610 ± 3 mm |
| 케이블 AWG | #24 |
| 모터 무게 | 64 ± 0.2 g |
| 전선 플러그 | 2.5 mm Dupont 커넥터 |
| 무부하 전류 | 0.17 ± 0.05 A |
| 무부하 전압 | 16 V |
| 무부하 RPM | 2149–2375 RPM |
| 부하 전류 | 1 A |
| 부하 전압 | 12 V |
| 부하 토크 | 600–1000 g·cm |
| 모터 내부 저항 | 5.6 Ω ± 5% (저항은 온도에 따라 변동함) |
| 고전압 테스트 | DC 500 V, 1 mA @ 2 초 |
| 로터 하우징 편차 | ≤ 0.1 mm |
| 조향 (축 연장) | 시계 방향 |
| 고온 테스트 | 60 °C에서 100시간 유지; 모터는 실온에서 24시간 후 정상 작동 |
| 저온 테스트 | -20 °C에서 100시간 유지; 모터는 실온에서 24시간 후 정상 작동 |
| 최대 전력 | ≤ 25 W |
| 작동 전류 | 2–3S |
| 작동 온도 / 습도 | -20에서 60 °C; 10–90% RH |
포함된 항목
- 1 × GM3506 짐벌 모터
응용 분야
- SLR 및 유사 중량 카메라용 브러시리스 짐벌 안정화
- 직접 구동 짐벌 모터가 필요한 다중 로터 항공 플랫폼
호환성 확인(짐벌 컨트롤러, 장착, 배선/커넥터 적합성)에 대해서는 support@rcdrone.top or에 문의하시기 바랍니다. https://rcdrone.top/.
