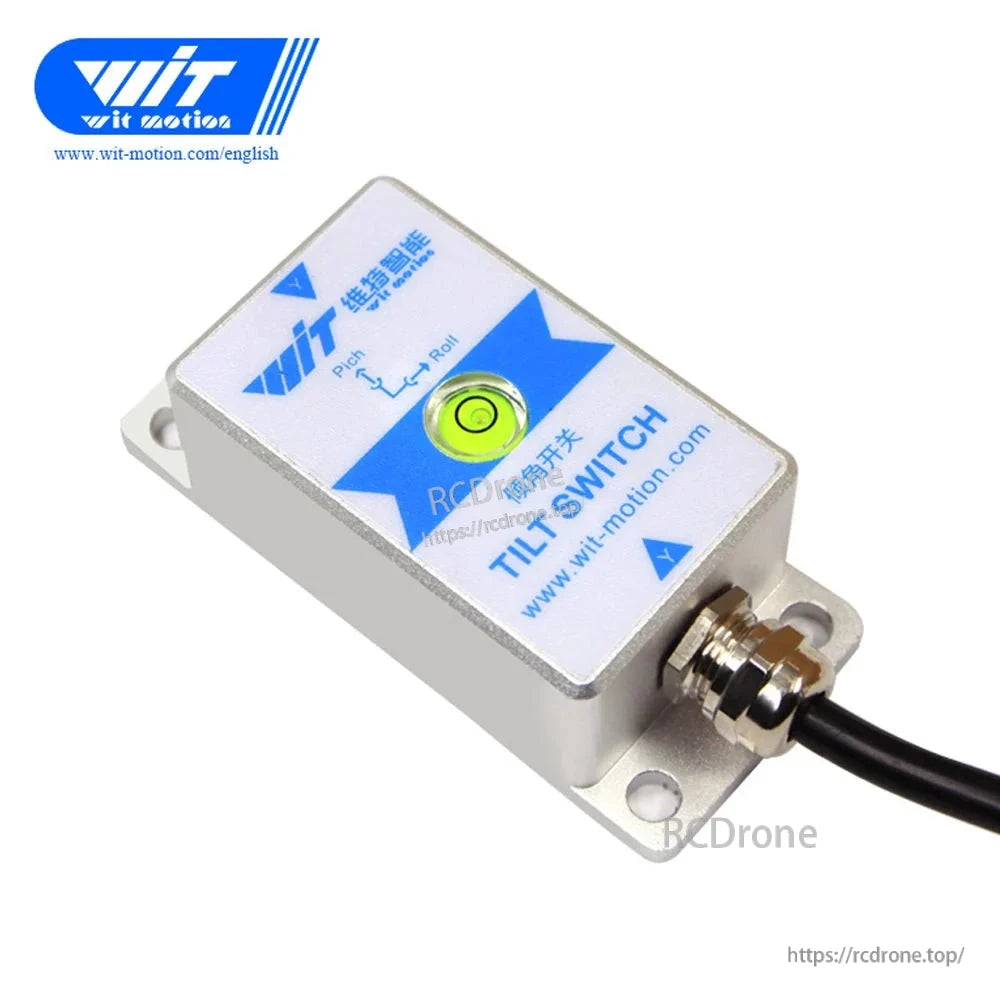

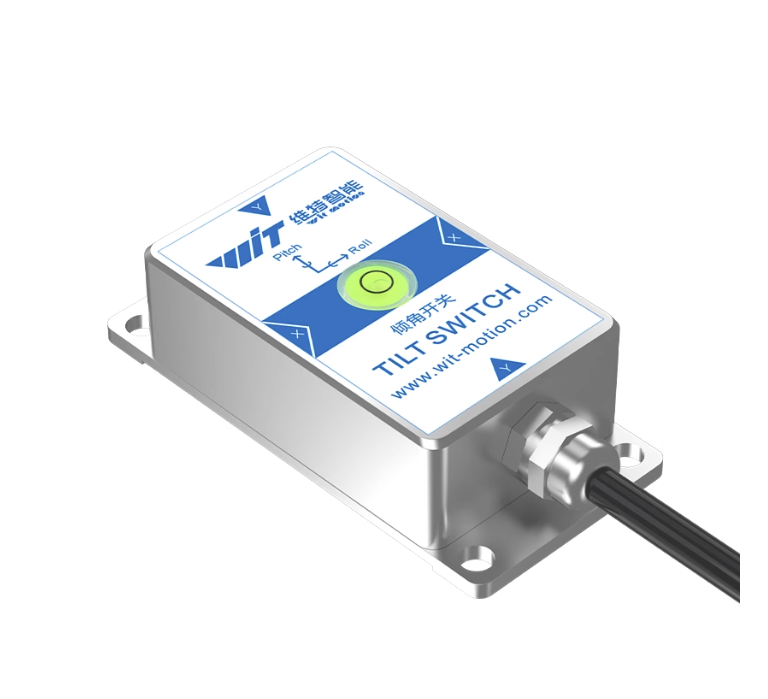

개요
WitMotion SINRT는 각도 모니터링 및 경고 제어를 위해 설계된 릴레이 출력 이중 축 경사계 / 기울기 스위치입니다. 이 제품은 0에서 ±90°까지의 X 및 Y 축에서 작동합니다. 고신뢰성 릴레이 단계(기본 정상 개방, NO)와 함께 핵심 기울기 센서를 통합하며, RS232 또는 TTL 구성을 지원합니다. 이 센서는 IP67 보호 등급, 9–36 V DC의 넓은 전원 공급 범위, 0.01° 해상도, 0.1° 전체 범위 정확도, 그리고 높은 진동 저항(>3500 g)을 특징으로 하며, 가혹한 산업 환경 및 플랫폼 수준의 안전 경고에 적합합니다.
주요 특징
-
이중 축 기울기 모니터링: 0 ~ ±90° (X, Y).
-
설정 가능한 경고 임계값 (공장 기본값 10°; RS232/TTL을 통해 사용자 구성 가능).
-
릴레이 출력 (기본 개방; NO/NC 선택 가능).
-
정밀도 &및 해상도: 0.1° 정확도, 0.01° 해상도 전체 범위에 걸쳐.
-
전원 &및 환경: DC 9–36 V, –40 ~ +85 °C 작동, IP67 침입 보호.
-
내구성: >3500 g 충격 저항; 10 grms, 10–1000 Hz 진동 방지.
-
컴팩트한 크기: 약 90 × 40 × 29 mm 인클로저; 1 m 차폐 리드.
html
전형적인 응용 프로그램
-
고전압 와이어-로드 / 전신주 각도 모니터링
-
유압 리프트, 공중 작업 차량, 팬/틸트 헤드
-
위성/태양광 안테나 위치 조정
-
의료 장비 기울기 경고
-
건설 기계 각도 제어 및 일반 기울기 기반 모니터링
사양

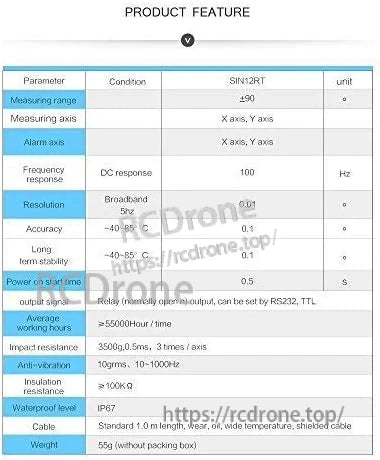

성능
| 항목 | 상태 | 값 | 단위 |
|---|---|---|---|
| 측정 범위 | ±90 (X, Y) | ° | |
| 알람 축 | X축, Y축 | ||
| 주파수 응답 | DC 응답 | 100 | Hz |
| 해상도 | 광대역 5 Hz | 0.01 | ° |
| 정확도 | –40 ~ +85 °C | 0.1 | ° |
| 장기 안정성 | –40 ~ +85 °C | 0.1 | ° |
| 전원 켜기 시작 시간 | 0.5 | s | |
| 출력 신호 | 릴레이(기본 NO); RS232/TTL을 통해 구성 가능 | ||
| 평균 작동 수명 | ≥55,000 | 시간/회수 | |
| 충격 저항 | 0.5 ms, 3×/축 | 3500 | g |
| 진동 방지 | 10–1000 Hz | 10 grms | |
| 절연 저항 | ≥100 kΩ | ||
| 방수 등급 | IP67 | ||
| 케이블 | 표준 1.0 m, 내마모성/내유성/내온도성, 차폐됨 | — | — |
| 무게* | (센서만, 박스 없음) | ≈55 g | g |
*RS-232, 1 m 케이블 버전의 경우 227 g로 나열됩니다; 센서 전용 무게를 언급할 때는 더 가벼운 값을 사용하십시오.
html전기 지시기
| 매개변수 | 최소 | 전형 | 최대 | 단위 |
|---|---|---|---|---|
| 공급 전압 | 9 | 12 / 24 | 36 | V |
| 작동 전류 | — | 60 | — | mA |
| 최대 전류 (NC) | — | 1000 | — | mA |
| 작동 온도 | –40 | — | +85 | °C |
| 저장 온도 | –55 | — | +100 | °C |
기계학
-
대략적인 인클로저.90 × 40 × 29 mm
-
IP67 밀봉 알루미늄 합금 하우징 (샌드블라스트, 산화 처리됨)
-
네 개의 M6 장착 나사 (도면에 표시된 장착 홀)
배선 &및 전기 연결
전원 &및 직렬
-
빨간색: VCC 9–36 V
-
검은색: GND
-
초록색: RX (TTL/RS232-R)
-
노란색: TX (TTL/RS232-T)
릴레이 그룹 (X/Y, 각각 신호 및 COM 포함)
-
+X: 회색 ; +X COM: 흰색
–X: 오렌지 ; –X COM: 청록색
-
+Y: 갈색 ; +Y COM: 파란색
-
–Y: 분홍색 ; –Y COM: 보라색
리셋
-
B/W (검정/흰색): 리셋 — GND에 연결하여 &2초 이상 현재 위치를 0°로 설정합니다.
RS232 “232 레벨” 다이어그램: 핀1 = 빨간색 (9–36 V), 핀2 = 녹색 (RXD), 핀3 = 노란색 (TXD), 핀4 = 접지.
설치 안내

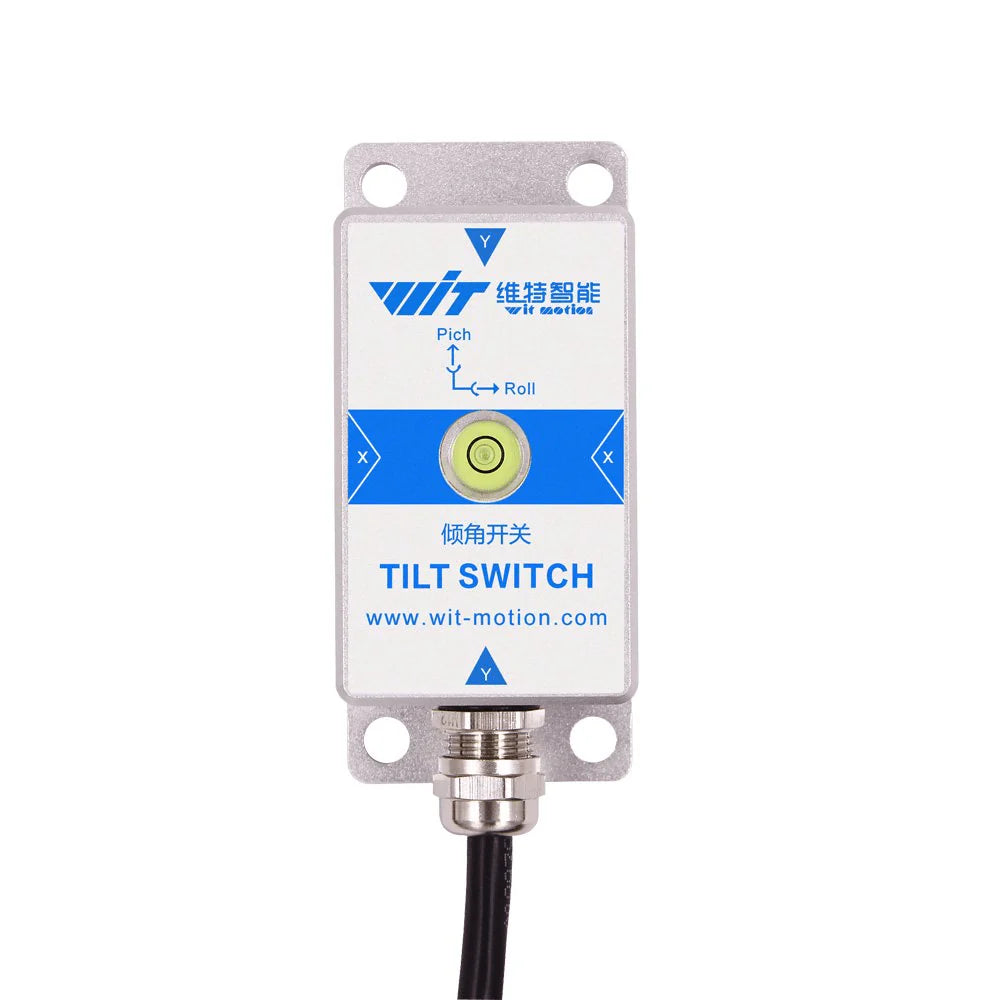

센서를 측정 표면과 평행하게 설치하십시오. 수평 설치 또는 수직 설치(단일 축 X 또는 Y 선택 가능)를 지원합니다. 다이어그램의 축 표기(±X, ±Y)를 확인하여 플랫폼의 기울기 방향에 맞추십시오.
모델/변형 노트
-
RS-232 버전의 경우 “SINRT-232 (1미터 케이블)” 라벨을 볼 수 있습니다; 핵심 사양은 동일합니다 (이중 축, 릴레이 출력, IP67, ±90° 범위).
-
기본 알람 임계값은 10°이며, RS232/TTL를 통해 조정 가능합니다.
상세정보

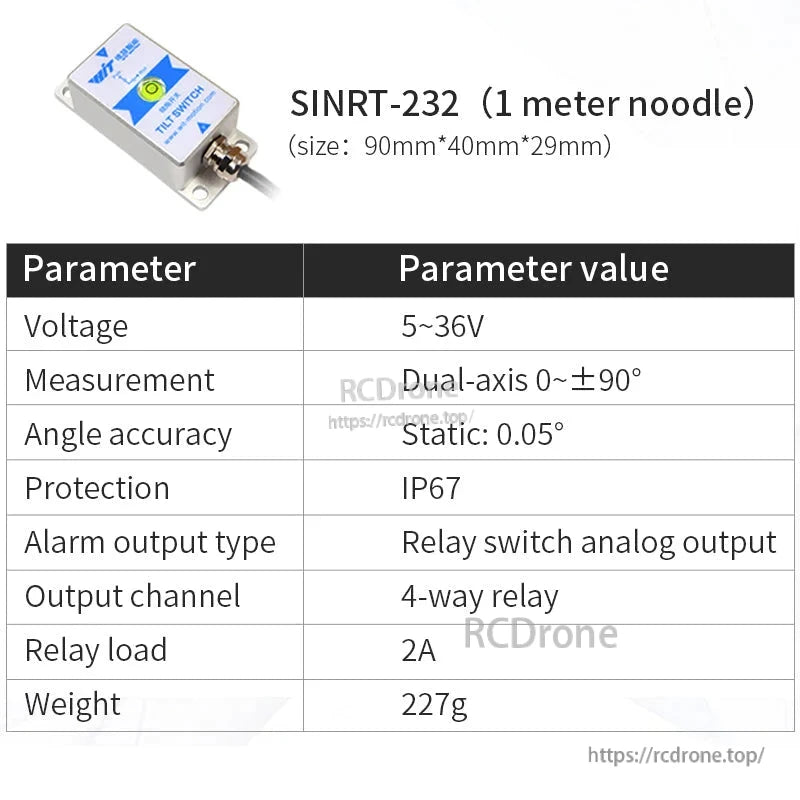

SINRT-232 경사계, 1미터 케이블, 90×40×29mm, 5–36V, 이중축 ±90°, 0.05° 정확도, IP67, 릴레이 아날로그 출력, 4채널 릴레이, 2A 하중, 227g.

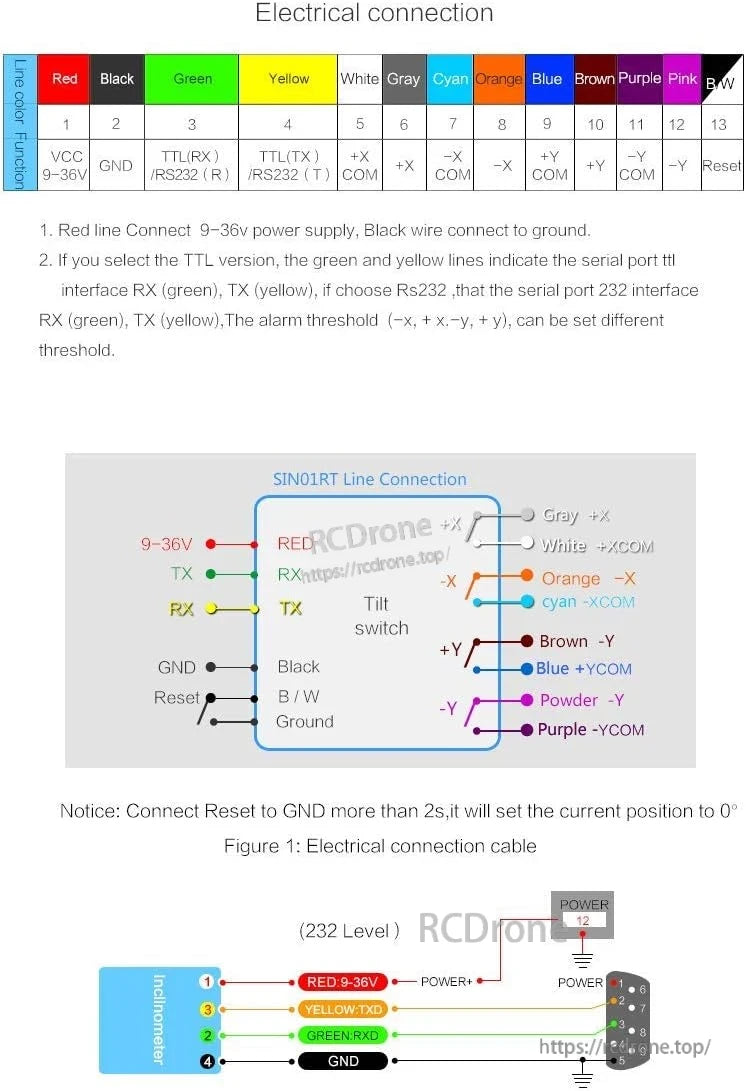

WitMotion SIN01RT 경사계 배선 가이드. 빨간색을 9-36V에 연결하고, 검은색을 GND에 연결합니다. 초록색과 노란색은 RX/TX (TTL/RS232)용입니다. 회색, 흰색, 주황색, 청록색, 갈색, 파란색, 분홍색, 보라색은 기울기 스위치 신호용입니다. 2초 이상 GND에 리셋하면 위치가 0°로 설정됩니다.
Wit 경사계 소프트웨어는 X 및 Y 축 각도를 0.000°로 표시하며, 양의 방향과 음의 방향에 대한 알람 설정, 100ms의 지연 시간, 구성 쓰기 또는 데이터 읽기 옵션을 제공합니다.
WitMotion SIN12RT 경사계는 ±90° 범위, X/Y 축 감지, 100 Hz 응답, 0.01° 해상도, ±0.1° 정확도, IP67 등급, 릴레이 출력, RS232/TTL 인터페이스, 55g 무게를 제공합니다.

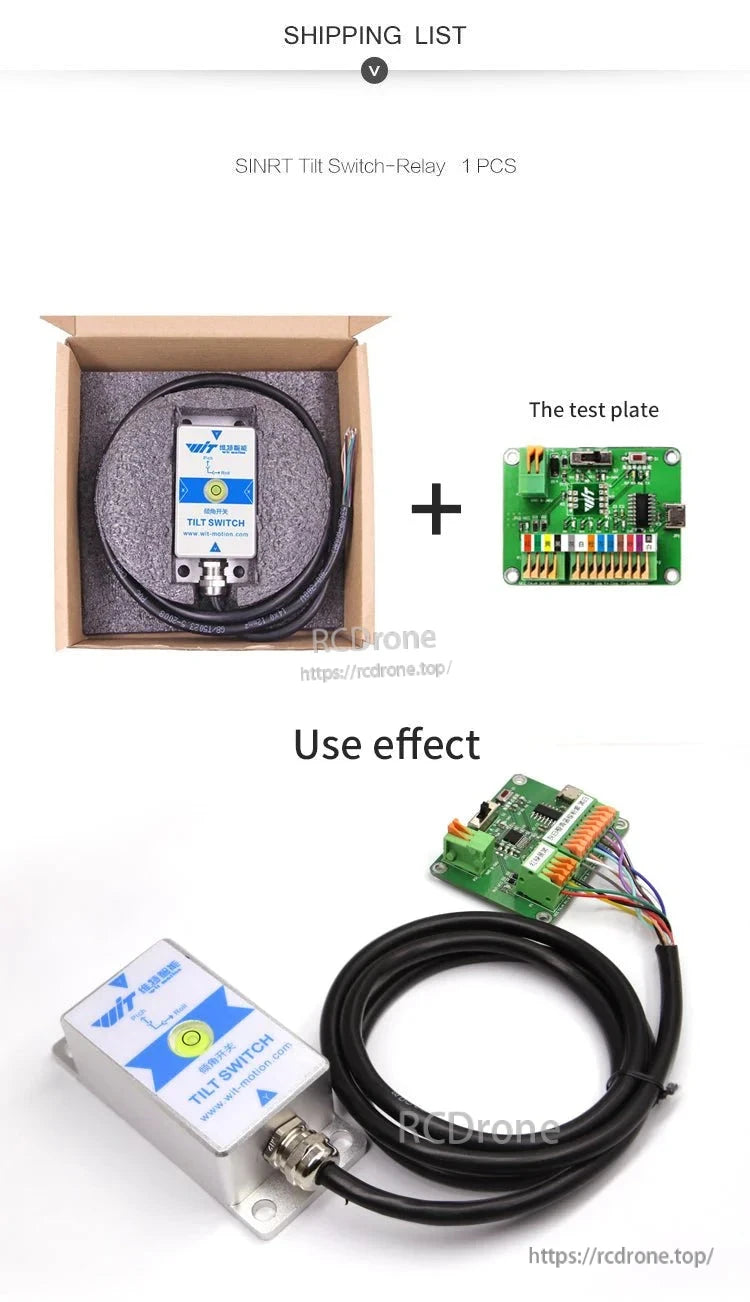

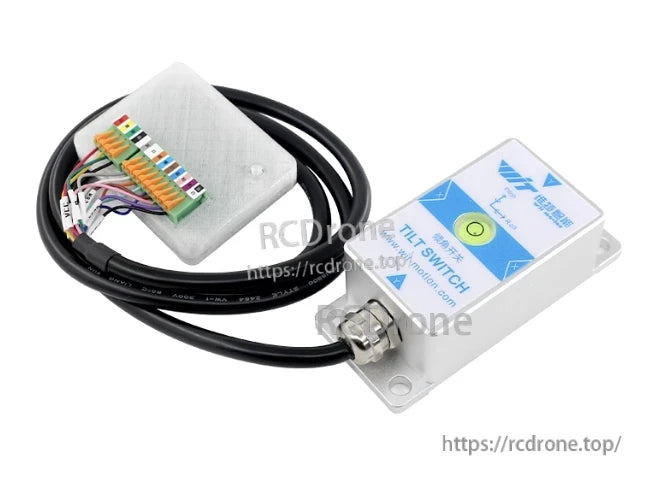

WitMotion SINRT 기울기 스위치-릴레이 및 테스트 플레이트와 배선 시연
