개요
MSPM0G3507 미니 개발 보드는 임베디드 시스템 개발을 위한 개발 보드입니다. MSPM0G3507 MCU를 기반으로 하며, 프로그램 다운로드, 디버깅 및 일반 주변 장치로의 확장을 지원하도록 설계된 컴팩트한 40핀 브레드보드 호환 레이아웃을 가지고 있습니다.
Type-C 쓰기/다운로드 및 USB 직렬 통신을 온보드 CH340을 통해 지원하며, 빠른 테스트 및 상호작용을 위한 온보드 버튼과 LED가 포함되어 있습니다. DP-LINK 에뮬레이션 온라인 디버깅을 위한 예약된 SWD 디버깅 인터페이스가 제공됩니다 (SWD 핀은 납땜되지 않았으며, 필요시 사용자가 납땜할 수 있습니다).
제품 선택 또는 애프터 서비스 지원이 필요하시면 [email protected].
주요 특징
- 전자 대회를 위해 설계되었으며, 다양한 액세서리를 지원합니다.
- 소스 코드 및 회로도를 제공합니다.
- Type-C 쓰기 및 다운로드; Type-C 데이터 케이블을 통한 다운로드/통신/전원.
- USB 직렬 통신을 위한 온보드 CH340.
- 예약된 SWD 디버깅 인터페이스; SWD 또는 직렬 포트 원키 다운로드 지원.
- 40핀 GPIO; 브레드보드와 호환되는 소형 크기; 40핀; 더 쉬운 납땜/연결을 위한 반홀 공정.
- 온보드 리소스: 빨간 전원 표시등, 리셋 버튼, 사용자 정의 버튼, 및 2개의 사용자 정의 LED 조명.
- 0.96인치 TFT 컬러 디스플레이를 연결하기 위한 온보드 TFT 컬러 디스플레이 인터페이스 (8P FPC 커넥터).
- PCB 공정 노트: 무연 주석 분사 공정, 반홀 공정, 가장자리에 버가 없음, 고품질 SMD 크리스탈.
- 다양한 개발 환경 지원: CCS/IAR/KEIL.
사양
| 모델 | MSPM0G3507 미니 개발 보드 |
| MCU | MSPM0G3507 |
| 코어 | Cortex M0 |
| 내부 플래시 | 128K |
| SRAM | 32K |
| 외부 플래시 | 4M |
| 주파수 클럭 | 80Mhz |
| 핀 패키지 수 | 48 |
| 핀 패키지 | LQFP48 |
| 타이머 | 7 |
| ADC | 2 x ADC (12 비트/17 채널) |
| DAC | 1 x DAC |
| 인터페이스 리소스 | 2 x SPI, 4 x UART, 2 x I2C, 1 x CAN, 32 x I/O |
| USB-시리얼 | CH340 |
| 프로그램 다운로드 | SWD 또는 직렬 포트 원키 다운로드 |
| 디버그 인터페이스 | 예약된 SWD 디버깅 인터페이스 (DP-LINK 에뮬레이션 온라인 디버깅 코드) |
| 버튼 | 리셋 버튼, 사용자 정의 버튼 |
| LED | 빨간 전원 표시등, 사용자 정의 LED 조명 x2 |
| 디스플레이 커넥터 | LCD 디스플레이 인터페이스; 8P FPC 커넥터 |
| 전원 공급 방법 | Type-C 전원 공급; 핀 전원 공급 |
| 전압 범위 (ADC) | 외부 전압: 1.62V - 3.6V; 코어 전압: 2.5V |
| 전력 소비 | 슬립 모드: 2.76mA/80MHz; 대기 모드: 1.5uA; 작동 전력 소비: 8mA/80M |
| 크기 | 18.89 x 51.12 mm |
| 무게 | 7g |
I/O 리소스 (I/O 리소스 디스플레이의 설명)
- 직렬 포트 핀
- 타이머 핀
- SPI 핀
- I2C 핀
- CAN 핀
- 비교기 핀
- 아날로그 입력 핀
- 참조 전압
- DAC 출력
- 특수 핀
- 초퍼 증폭기
- 일반 증폭기
- A 그룹 포트
- 3.3V 전원 공급
- 5V 전원 공급
- GND
선택적 액세서리 (참고 정보)
0.96인치 TFT LCD (SPI를 통한, 8핀 커넥터) - 매개변수
| 크기 | 0.96 인치 |
| 재질 | HD IPS LCD |
| 해상도 | 80(H)RGB x 160(V) |
| 드라이버 칩 | ST7735S |
| 통신 인터페이스 | SPI |
| 디스플레이 색상 | 풀 컬러 |
| 디스플레이 영역 | 10.8(H) x 21.7(V) mm |
| 패널 크기 | 13.5(H) x 27.95(V) x 1.5(D) mm |
| 픽셀 피치 | 0.135(H) x 0.1356(V) mm |
| 연결 방법 | 플러그인 타입 8핀 (0.5mm 피치 플러그인 타입) |
| 작동 전류 | 20ma |
| 작동 전압 | 3.3V |
| 작동 온도 | -20~70°C |
| 백라이트 유형 | 측면 진입 LED 백라이트 소스 |
선택 사양 MSPM0 로봇 확장 보드 - 사양
| 설계된 용도 | MSPM0G3507 개발 보드 |
| 치수 | 100.45 x 64.18 x 14 mm |
| 무게 | 43g |
| 전원 입력 인터페이스 | 5~12V 전원 입력 |
| 전원 출력 인터페이스 | 5~12V (전원 입력 인터페이스와 동일) |
| 전원 입력 인터페이스 모델 | KF301-2P 간격 5.08mm |
| 전원 출력 인터페이스 모델 | KF301-2P 간격 5.08mm |
| 온보드 리소스 | 버튼 x4, 부저 |
| 핀 헤더 인터페이스 | 40핀 GPIO 핀 헤더, 서보 인터페이스 x2 |
| 시리얼 포트 인터페이스 모델 | PH2.0-4P x3, 2.54mm 헤더 x2 |
| IIC 인터페이스 모델 | PH2.0-4P x3, 2.54mm 헤더 x2 |
| CCD 모듈 인터페이스 모델 | XH2.54-5P |
| 4채널 추적 모듈 인터페이스 모델 | XH2.54-6P |
| 3채널 추적 모듈 인터페이스 모델 | XH2.54-5P |
| 전자기 선 순찰 모듈 인터페이스 모델 | XH2.54-6P x2 |
| 지원되는 시리얼 포트 장치 | 4채널 인코더 모터 드라이버 모듈, K210 비전 모듈, 10축 IMU 관성 항법, BT 5.0 등. |
| 지원되는 IIC 장치 | 8채널 추적 모듈, OLED 디스플레이 등. |

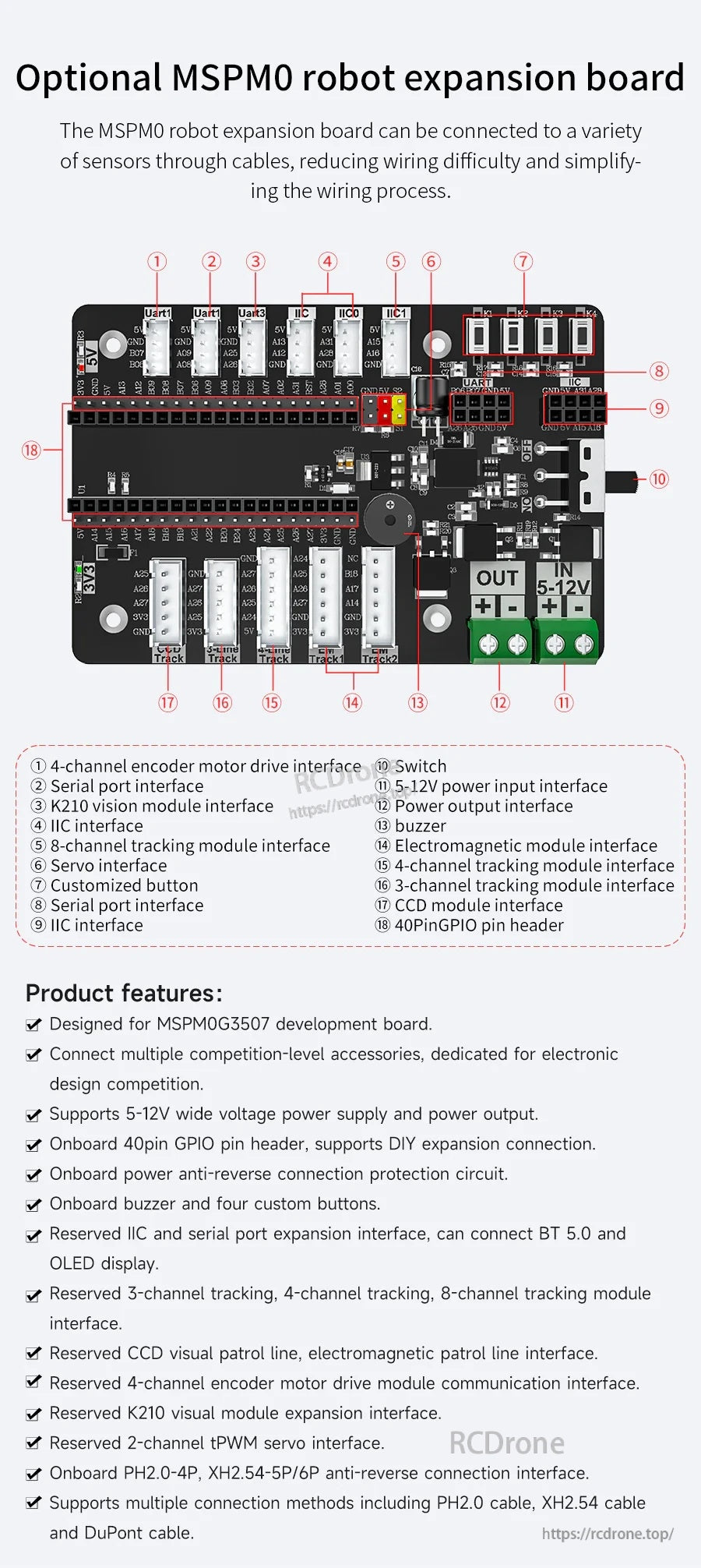

선택적 MSPM0 로봇 확장 보드 - 라벨이 붙은 인터페이스 (1-18)
- 1) 4채널 인코더 모터 드라이브 인터페이스
- 2) 직렬 포트 인터페이스
- 3) K210 비전 모듈 인터페이스
- 4) IIC 인터페이스
- 5) 8채널 추적 모듈 인터페이스
- 6) 서보 인터페이스
- 7) 맞춤형 버튼
- 8) 직렬 포트 인터페이스
- 9) IIC 인터페이스
- 10) 스위치
- 11) 5-12V 전원 입력 인터페이스
- 12) 전원 출력 인터페이스
- 13) 부저
- 14) 전자기 모듈 인터페이스
- 15) 4채널 추적 모듈 인터페이스
- 16) 3채널 추적 모듈 인터페이스
- 17) CCD 모듈 인터페이스
- 18) 40핀 GPIO 핀 헤더
매뉴얼 / 튜토리얼
상세정보

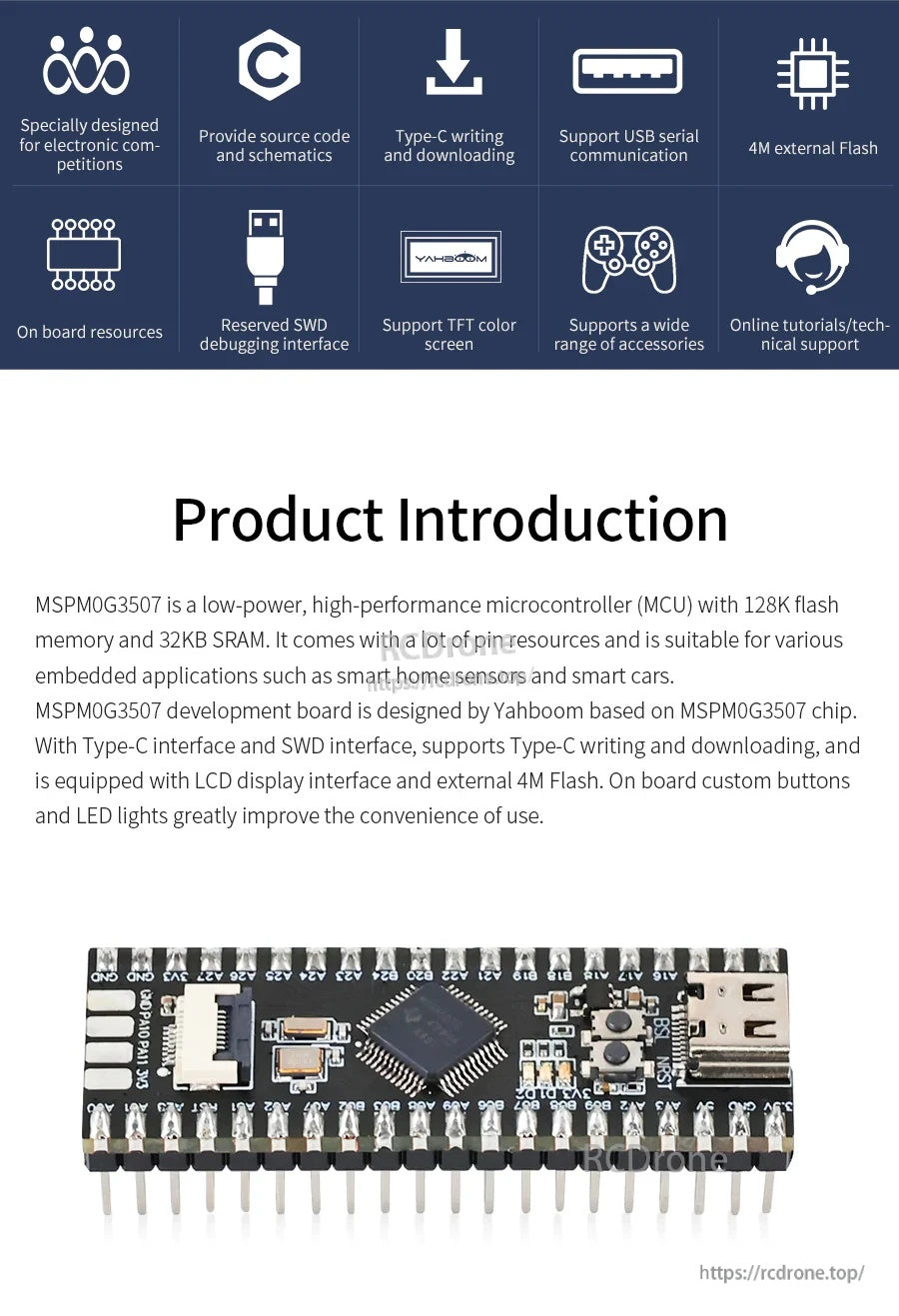

MSPM0G3507 기반 컨트롤러를 중심으로 MSPM0 로봇 및 스마트 센서 프로젝트를 구축하세요.

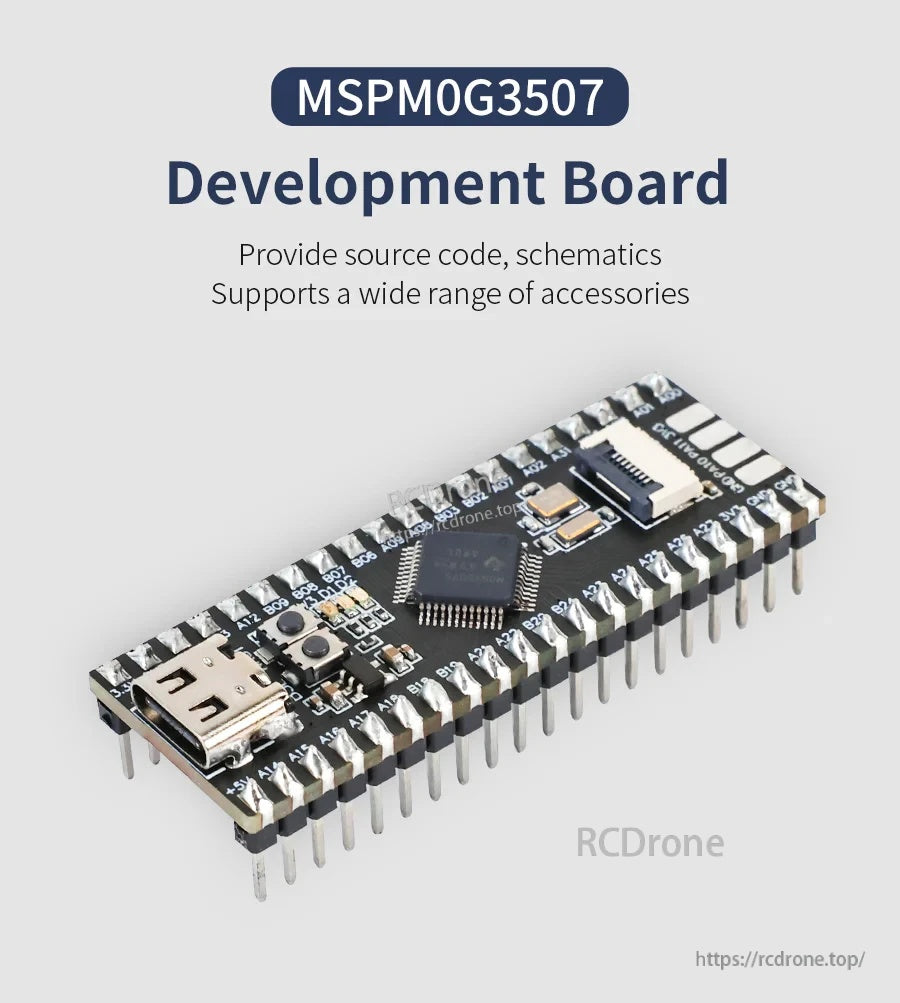

컴팩트한 40핀 보드 레이아웃은 표준 브레드보드에 적합하며, Type-C 접근을 가장자리에서 쉽게 유지합니다.

Type-C는 전원 및 프로그래밍을 처리하며, CH340 USB-직렬 지원과 디버깅을 위한 예약된 SWD 패드를 제공합니다.

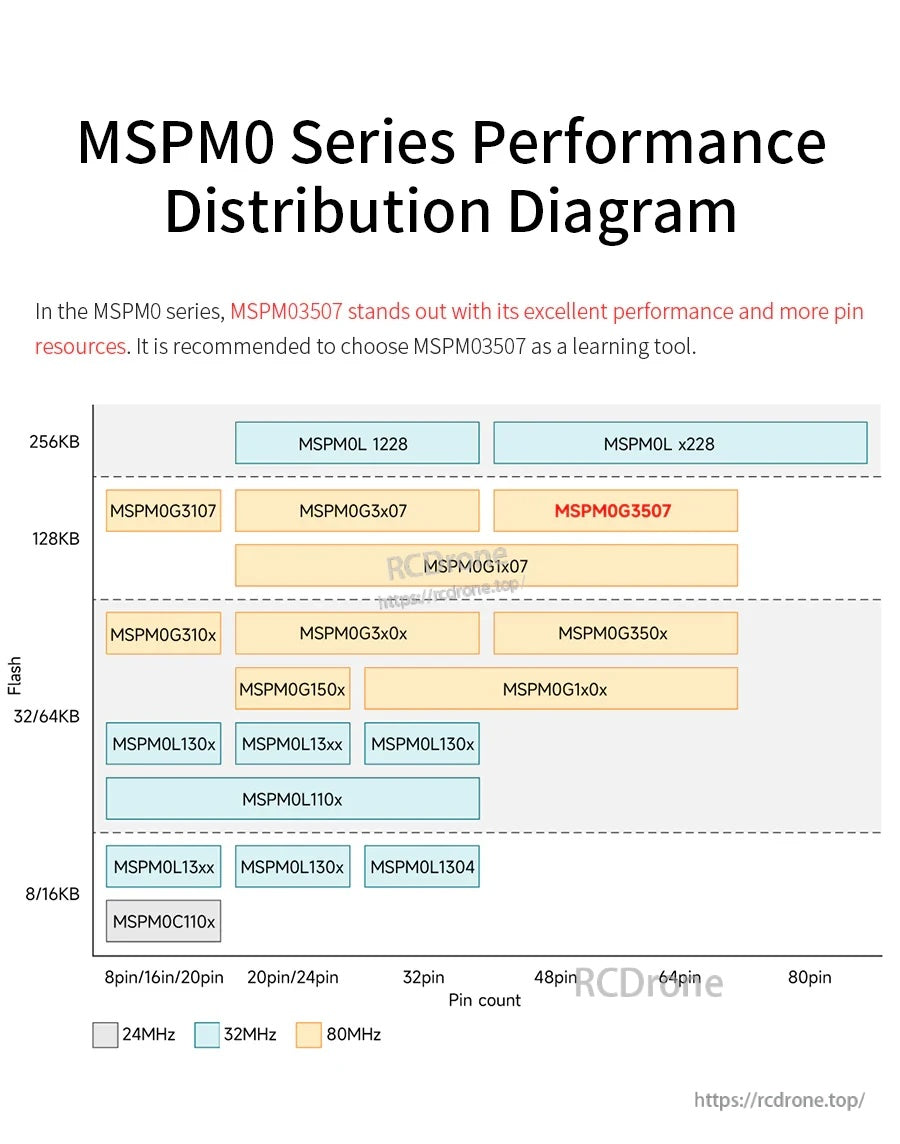

빠른 가족 비교를 통해 MSPM0G3507을 메모리 및 패키지 크기에 따라 다른 MSPM0 옵션과 비교할 수 있습니다.

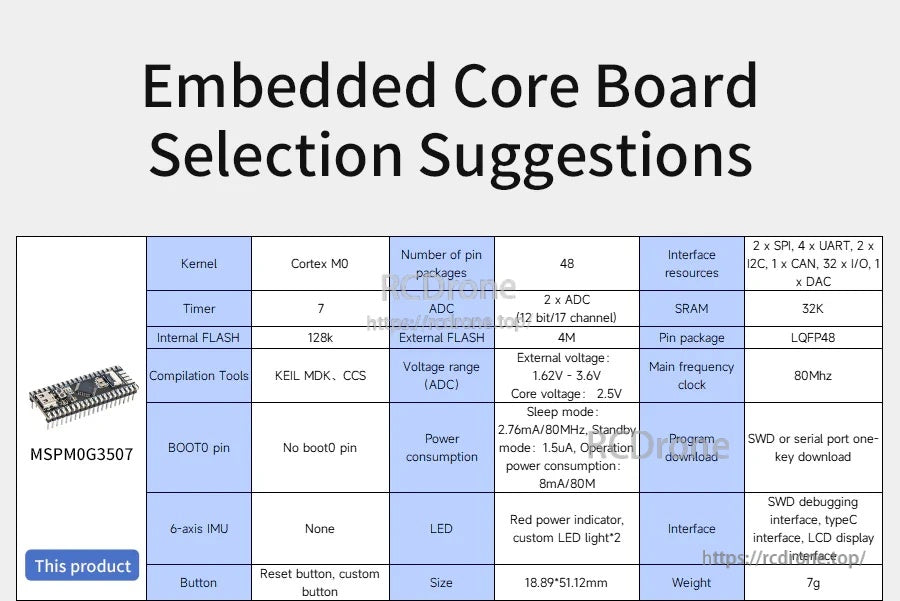

주요 사양이 요약되어 학습, 프로토타입 제작 또는 대회 준비 중 빠른 보드 선택을 돕습니다.

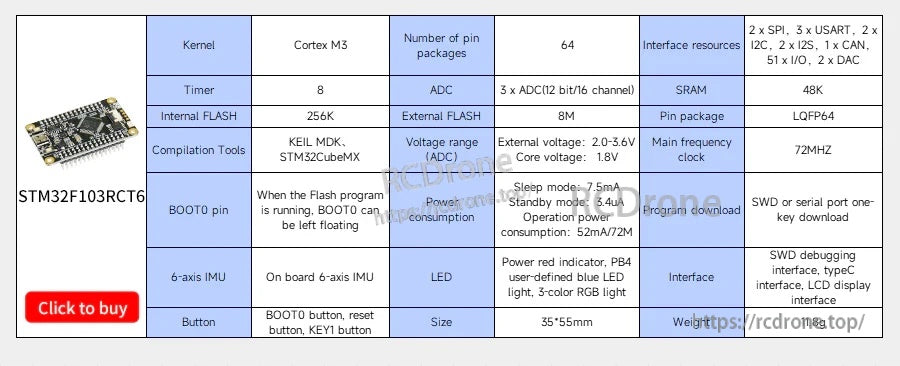

MSPM0 옵션과 함께 일반적인 대안을 평가하는 데 도움이 되는 참조 비교 표가 포함되어 있습니다.

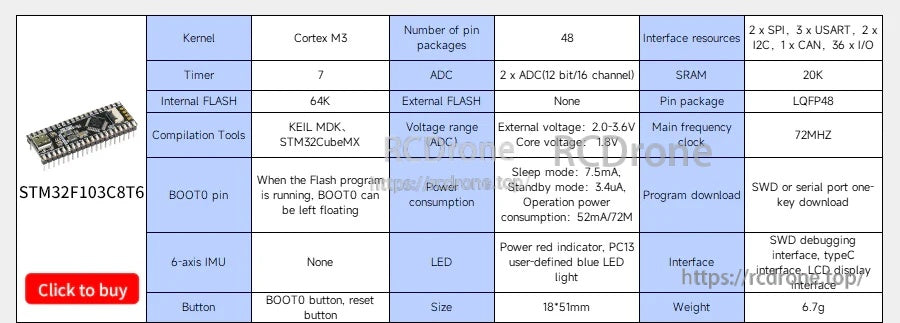

두 번째 참조 비교 표는 서로 다른 MCU 클래스에 대한 나란히 선택을 지원합니다.

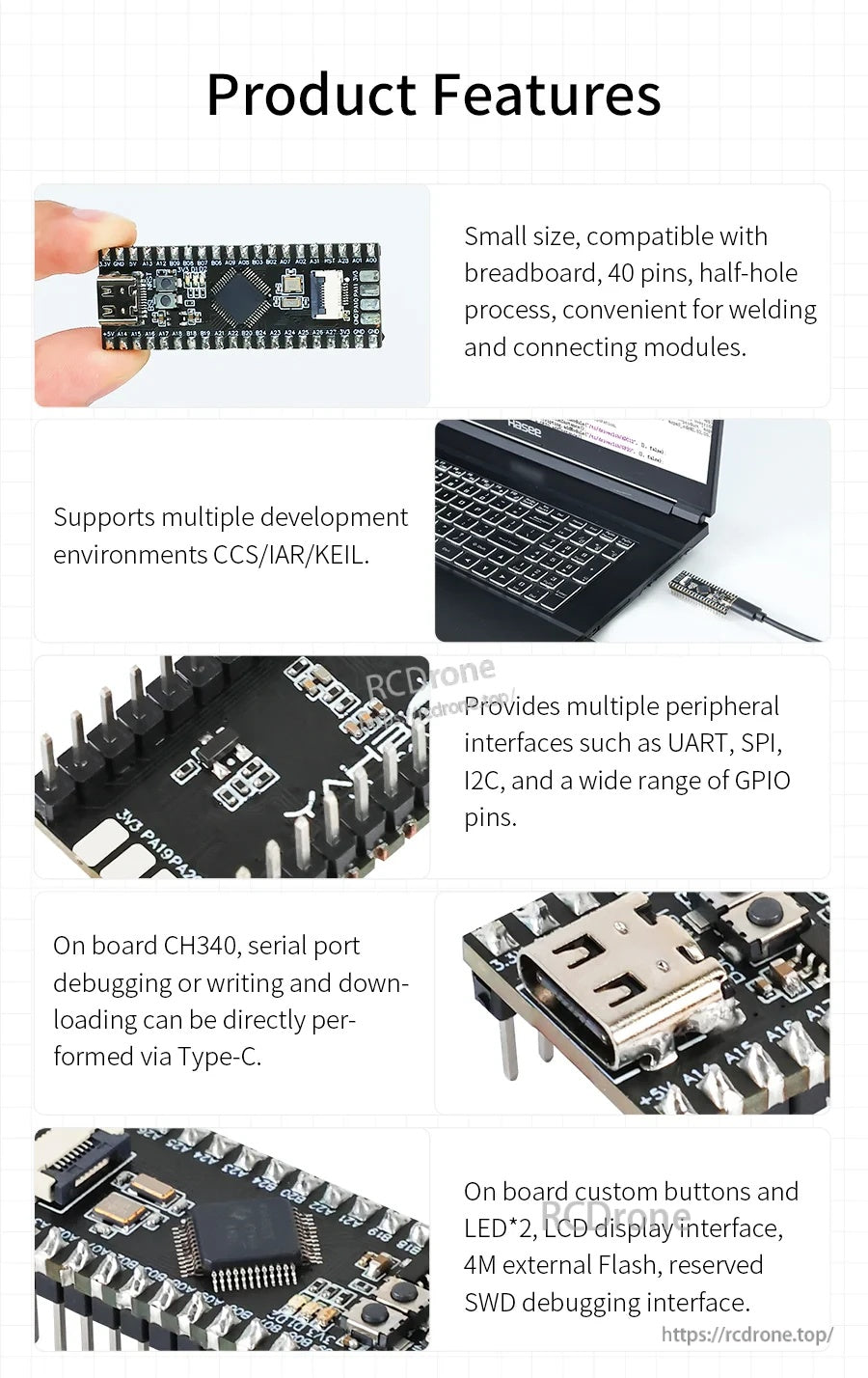

여러 개발 환경이 지원되며, 온보드 버튼/LED가 빠른 테스트를 간소화합니다.

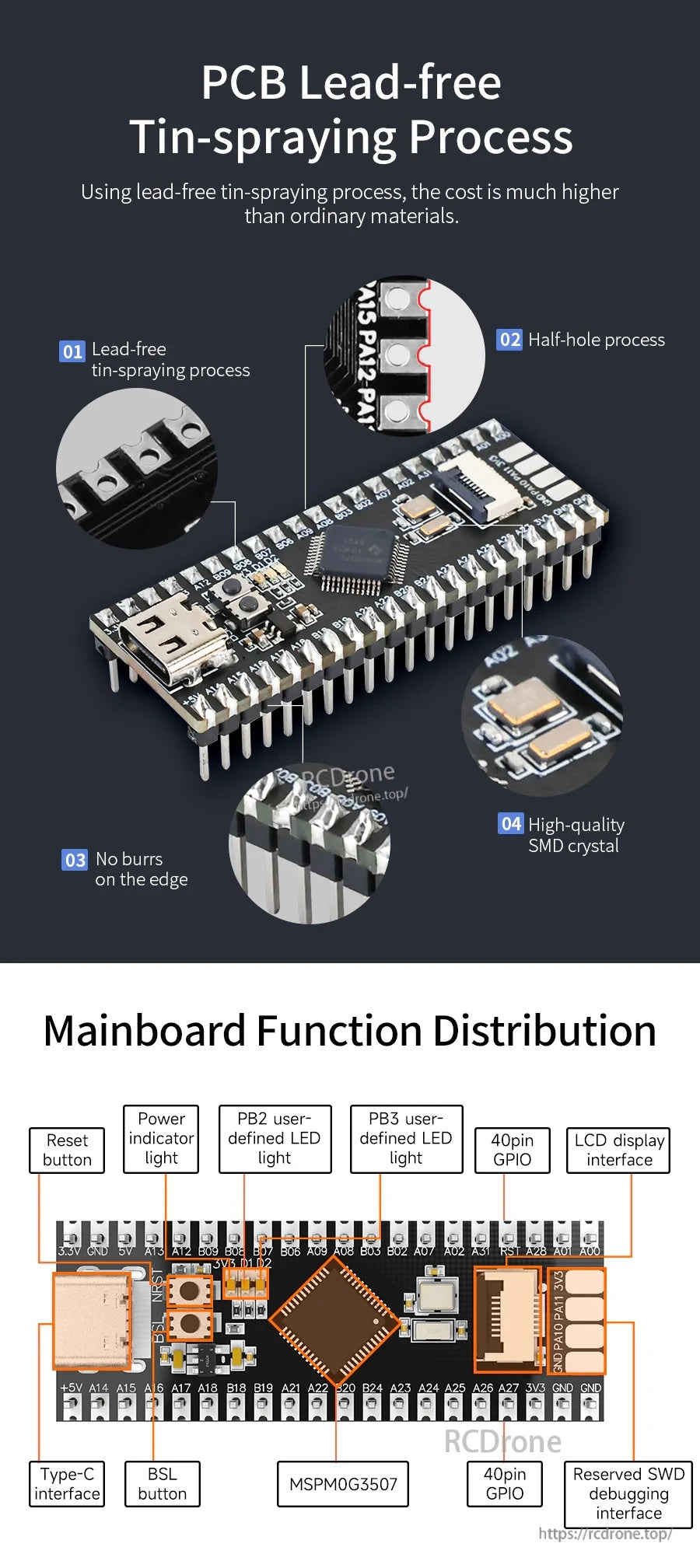

명확한 호출은 메인 보드의 Type‑C 포트, 버튼, LED 표시기 및 예약된 인터페이스를 식별합니다.

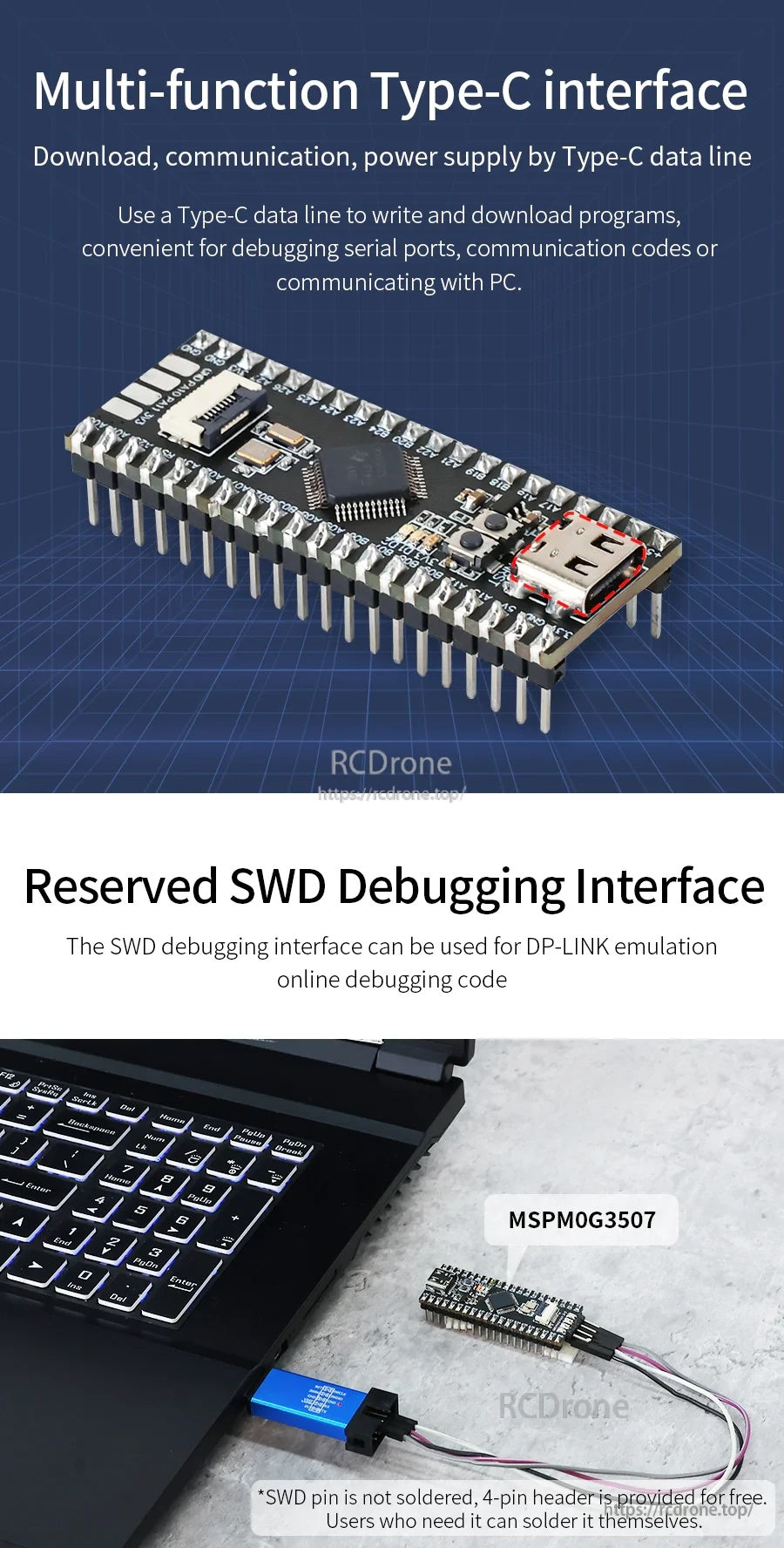

Type‑C를 사용하여 다운로드 및 직렬 통신을 수행한 후, 더 깊은 디버깅이 필요한 경우 SWD 핀을 추가하십시오.

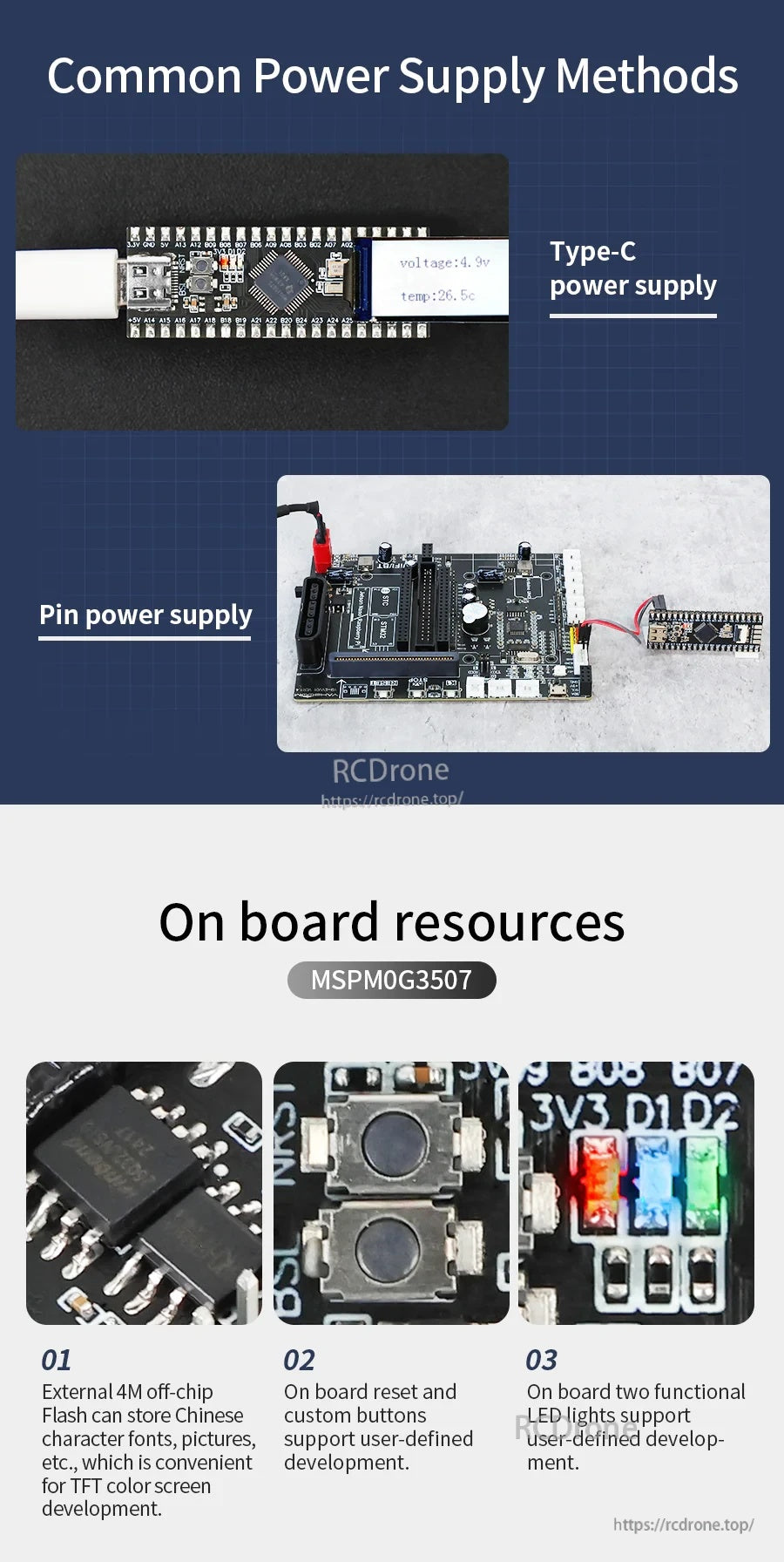

전원은 Type‑C 또는 헤더 핀에서 공급될 수 있으며, 온보드 리셋/사용자 제어는 테스트를 편리하게 유지합니다.

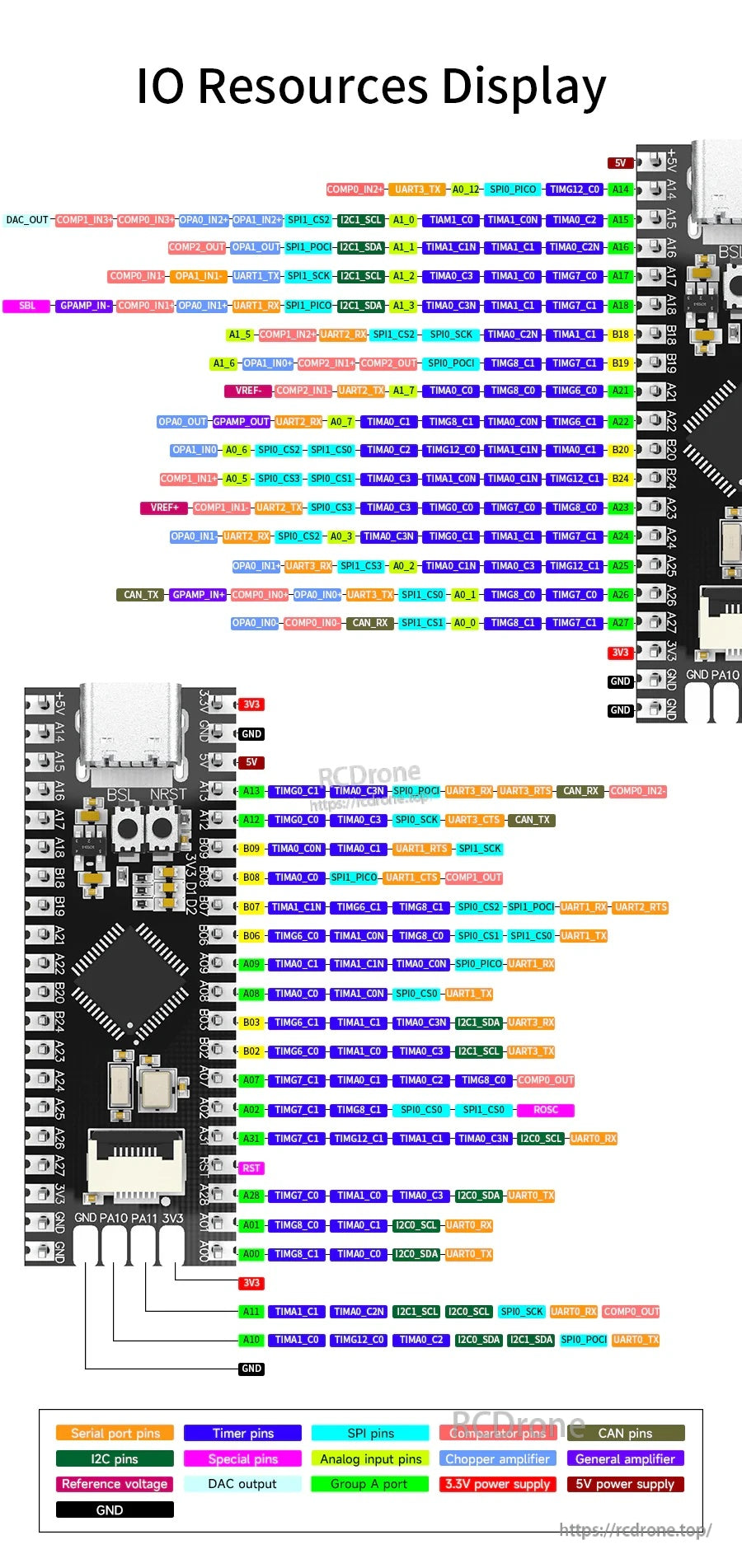

전체 핀 맵은 UART, SPI, I2C, 타이머, ADC 및 기타 기능을 헤더로 라우팅하는 것을 쉽게 만듭니다.

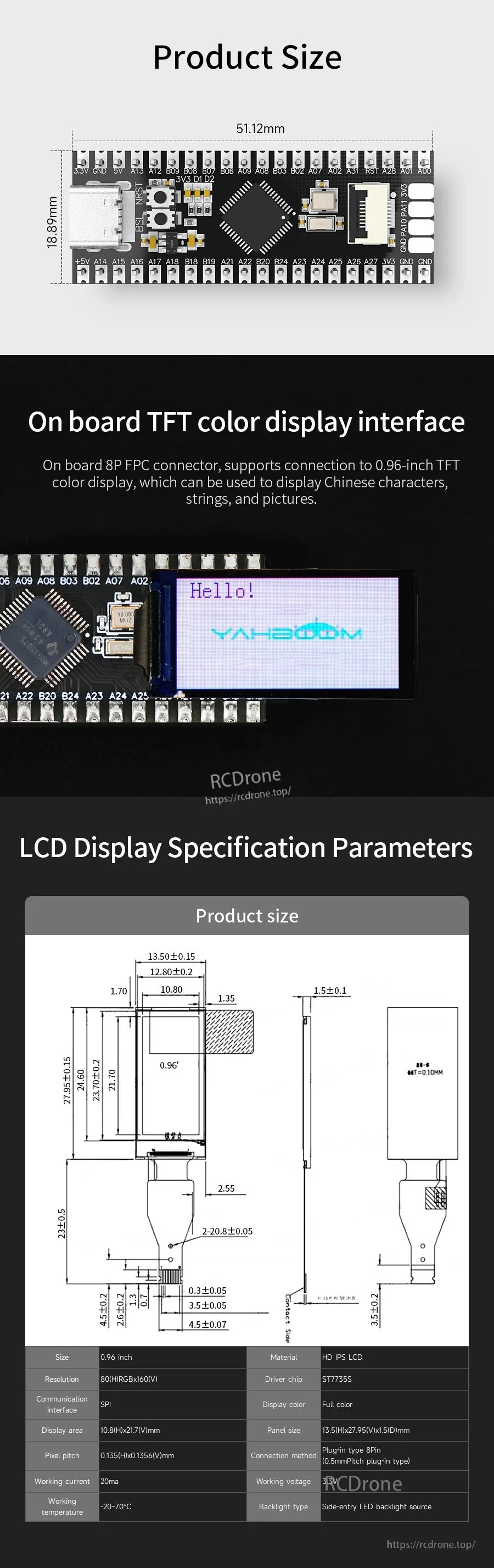

보드 치수와 8핀 FPC 디스플레이 커넥터는 기계적 및 케이블 계획을 위해 제공됩니다.

선택적 확장 보드는 일반 센서 및 모터 포트를 함께 모아 로봇 자동차의 배선을 단순화할 수 있습니다.

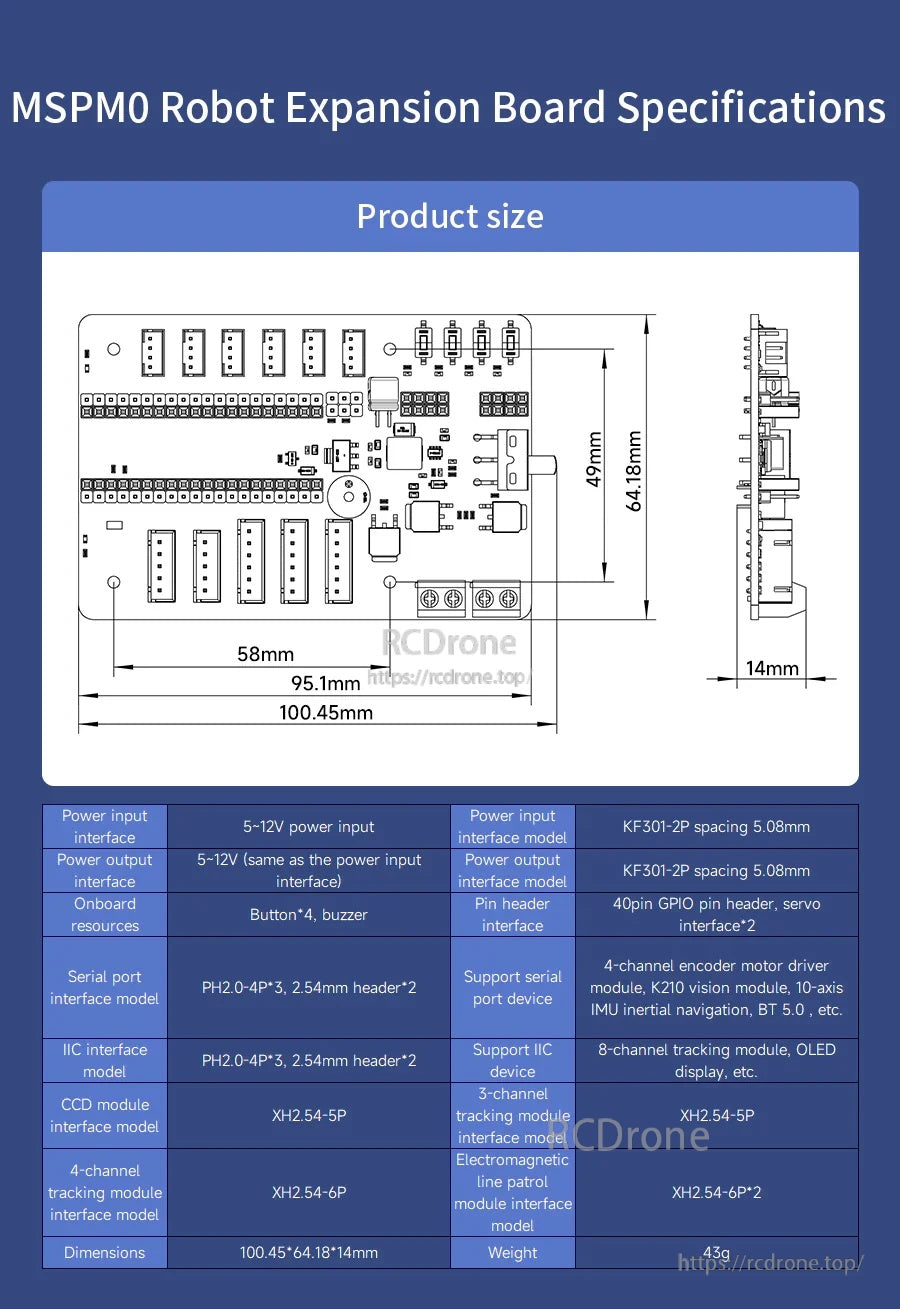

기계 도면 및 커넥터 간격은 확장 보드를 섀시에 통합하기 전에 적합성을 확인하는 데 도움이 됩니다.

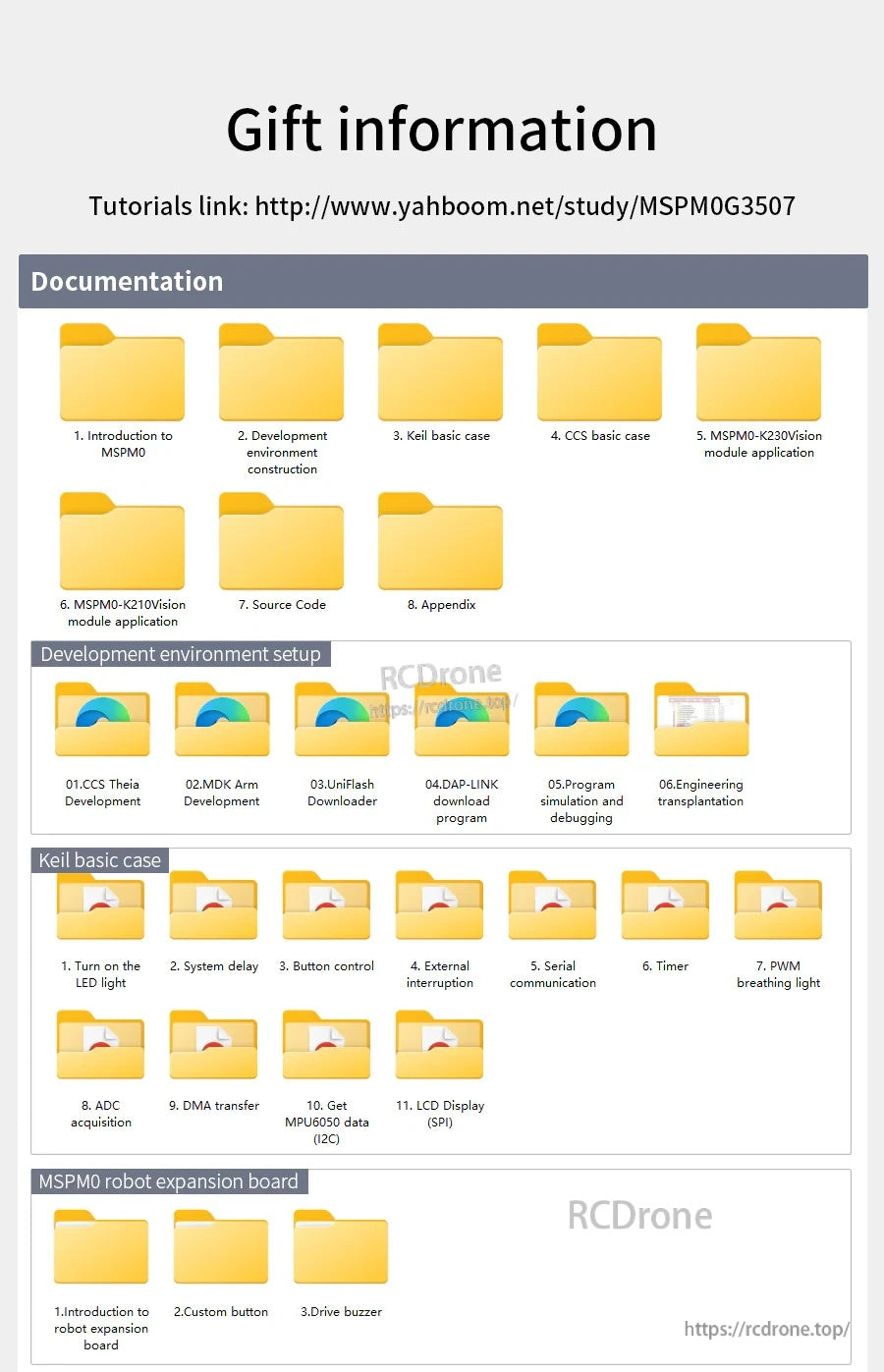

튜토리얼 링크와 구조화된 다운로드는 예제, 도구 및 설정 가이드를 통해 더 빠르게 시작할 수 있도록 도와줍니다.

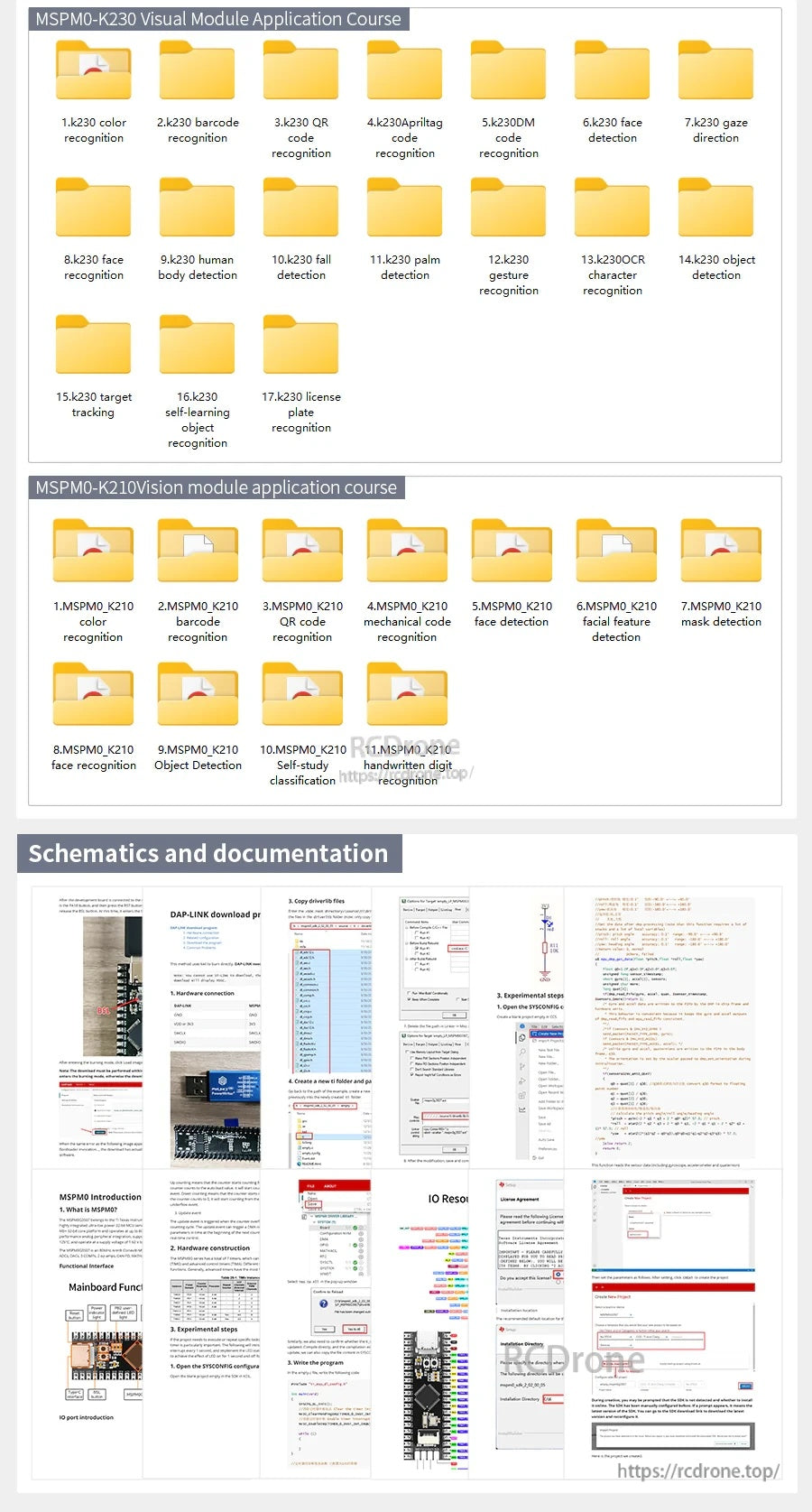

참고 자료에는 과정 모듈과 더 깊은 개발 작업을 위한 도면 및 문서가 포함됩니다.

일반적인 사용 사례에는 교실 실험실, 로봇 대회 및 테스트 벤치에서의 신속한 프로토타입 제작이 포함됩니다.

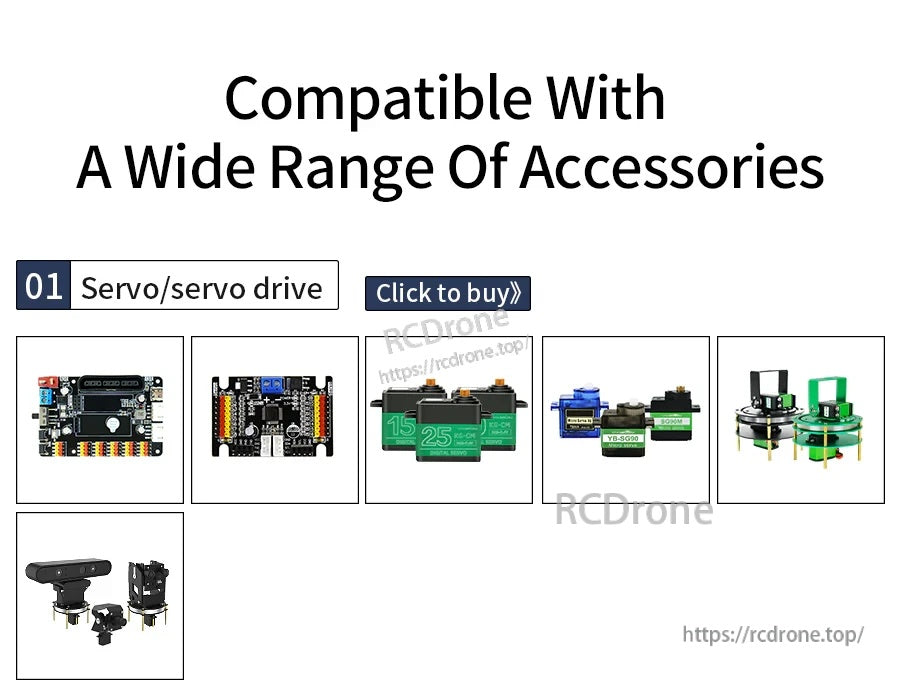

개발 보드는 일반 서보 및 서보 드라이브 액세서리와 함께 작동하도록 설계되어 쉽게 확장할 수 있습니다.

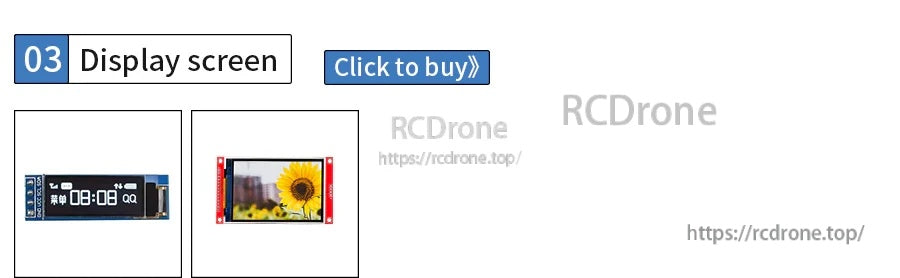

선택적 OLED 및 컬러 TFT 디스플레이 모듈은 장치 상태 및 간단한 그래픽을 추가하는 컴팩트한 방법을 제공합니다.

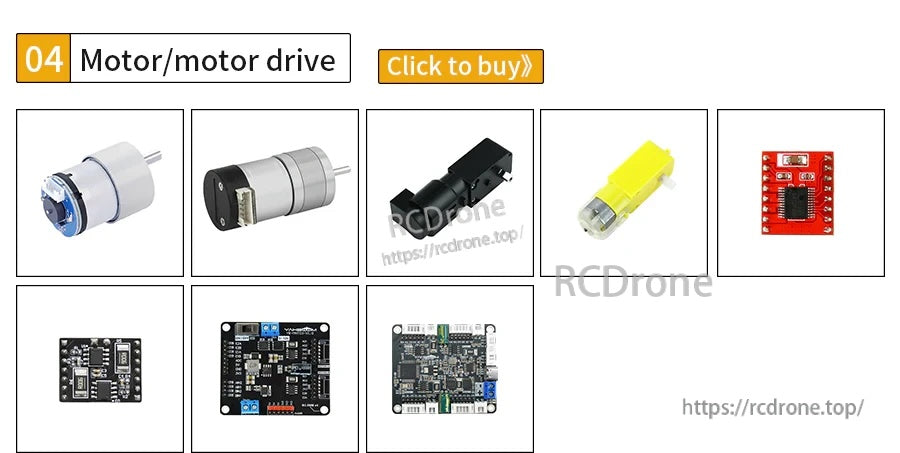

모터 및 모터 드라이버 옵션에는 소형 DC 모터, 배선 커넥터 및 드라이브 설정을 위한 컴팩트한 제어 보드가 포함됩니다.

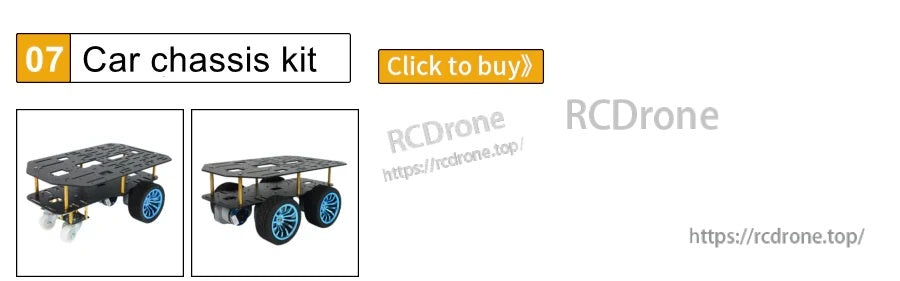

자동차 섀시 키트에는 자체 컨트롤러 및 전자 장치를 추가할 수 있는 상단 장착 플레이트가 있는 컴팩트한 바퀴 기반이 포함됩니다.

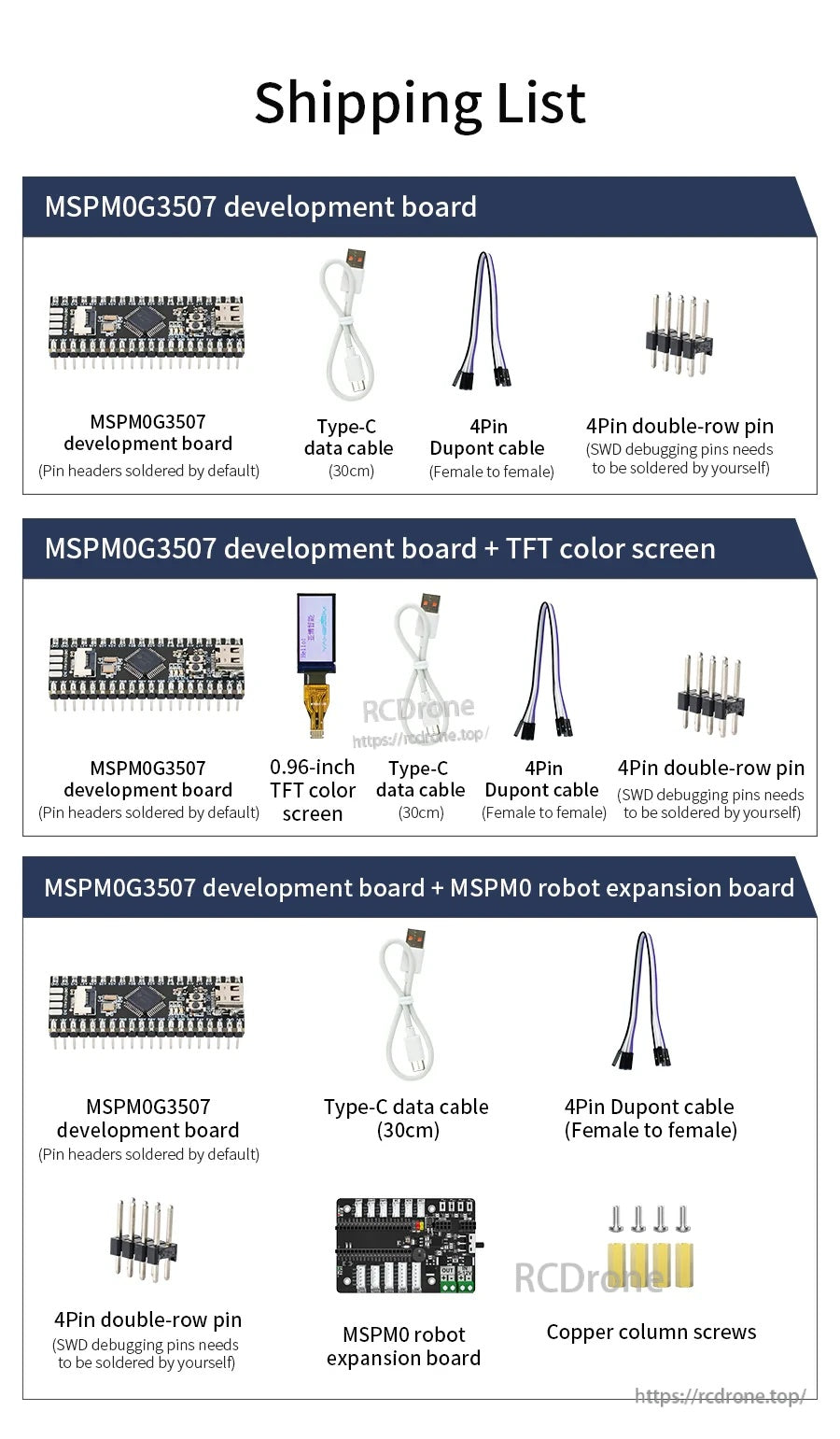

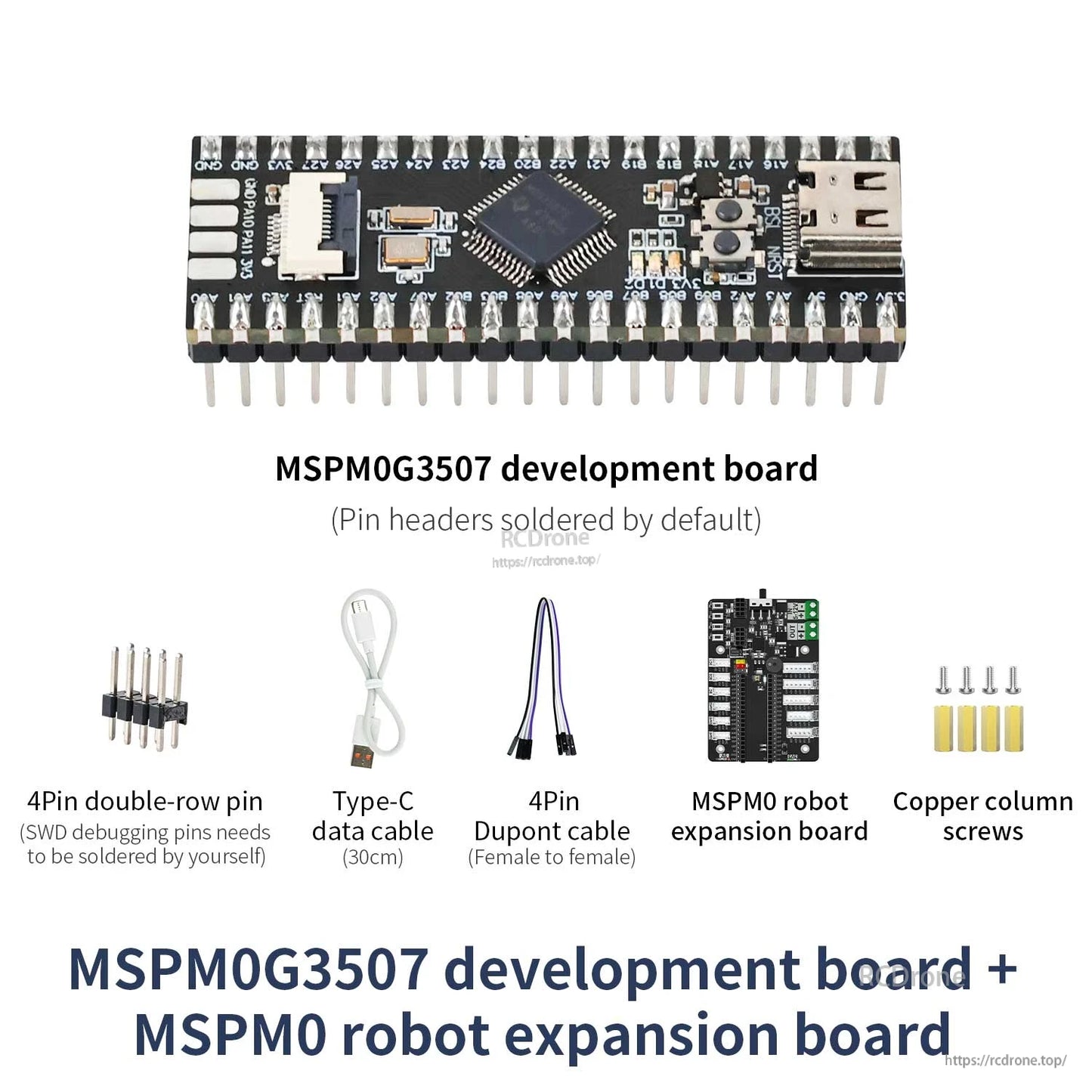

패키지에는 USB-C 데이터 케이블, 4핀 듀폰 리드 및 헤더 핀과 함께 MSPM0G3507 개발 보드가 포함되어 있으며, 선택적 키트에는 0.96인치 TFT 화면 또는 MSPM0 로봇 확장 보드와 스탠드오프 및 4가 추가됩니다.

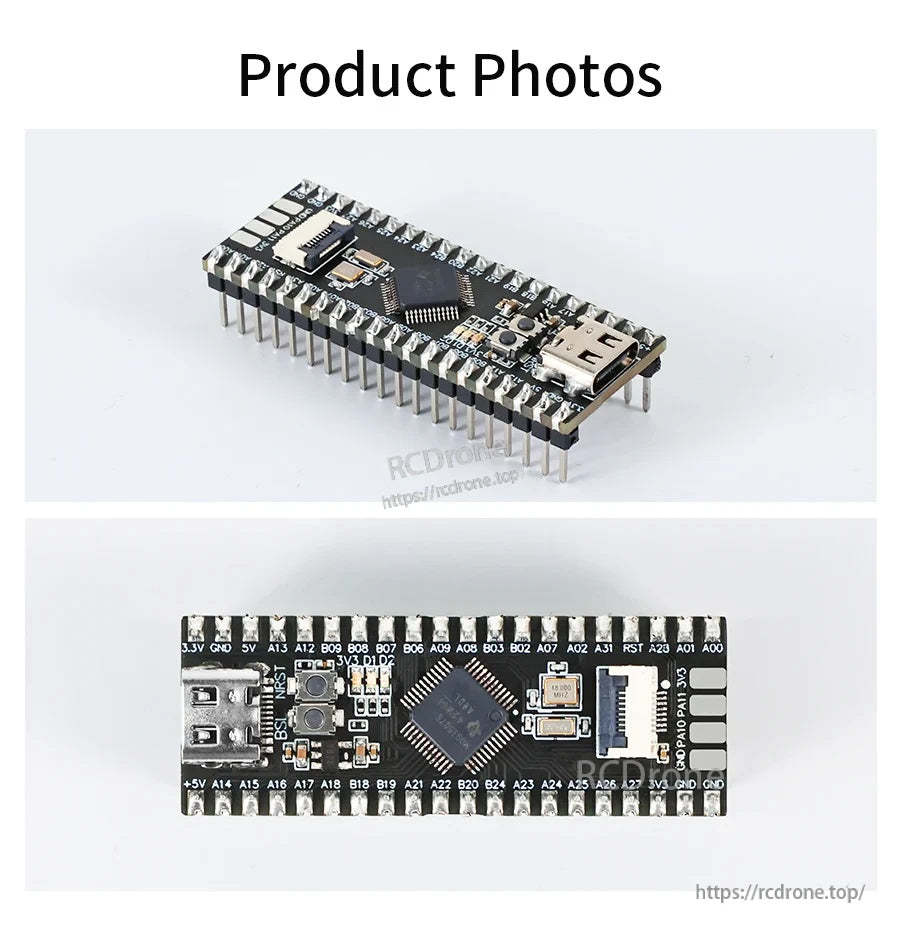

USB-C 커넥터와 명확하게 표시된 40핀 GPIO 레이아웃은 MSPM0G3507 보드에서 배선 및 프로토타입 작업을 간소화하는 데 도움을 줍니다.
