HAKRC F405V2 50A BLS Fly Tower/Stack 30.5x30.5mm STM32F405 FC + 2-6S 4-in-1 ESC

Overzicht

HAKRC 50AF4 fly tower/stack combineert een F405 vluchtcontroller met een BLS 50A 4-in-1 ESC voor een montagepatroon van 30,5x30,5mm. Het ondersteunt 2–6S invoer en bevat onboard BEC-uitgangen voor het voeden van onboard elektronica.

Belangrijkste Kenmerken

• FC MCU: STM32F405RE6
• FC blackbox: 16MB
• FC BEC-uitgangen: 5V/3A en 10V/2.5A
• ESC continue stroom: 50A; maximale stroom: 60A
• ESC signaal ondersteuning: PWM, Oneshot125, Oneshot42, Multispot, Dshot150, Dshot300, Dshot600
• Boardmarkeringen weergegeven voor BOOT-knop, barometer en CM-42688 gyro
• Pad/poort labels weergegeven inclusief CAM-VIDEO, VTX, LED, BB-, SCL/SDA, RX/TX pads, CUR (stroom sensor feedback) en voedingspads (4V5/5V/10V/VBAT/BAT)
• Gebruiker pad labels weergegeven: USER1 (externe LED-strip controle schakelaar) en USER2 (buzzer controle schakelaar selectie op de bedrading diagram)

Specificaties

F405 Vliegcontroller (FC)

BLS 50A 4-in-1 ESC

Wat is inbegrepen

• HAKRC F405V2 FC x1
• HAKRC BLS 50A6S ESC x1
• 8P verbindingslijn x1
• CRSF 4P lijn x1
• 3P lijn x1
• Condensator (35v470uf) x1
• XT60 stroomkop (14awg) x1
• M3x25mm schroef x4
• M3 moer x4
• M3 oranje schokdemperbal x8

Voor bedrading of installatieondersteuning, neem contact op met https://rcdrone.top/ of e-mail support@rcdrone.top.

Details

Padkaart voor het aansluiten van camera/VTX, SBUS/CRSF ontvanger, GPS, LED-strip, zoemer en 2–6S stroominvoeren.

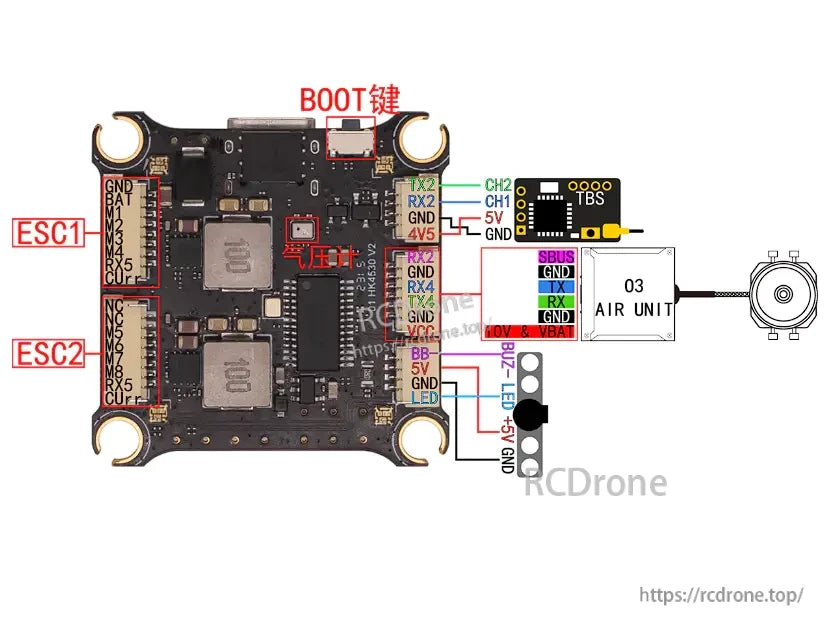

Aansluitoverzicht voor digitale videosystemen en ontvangerbedrading, met BOOT-toegang en belangrijke UART/stroom pads gelabeld.
