Hobbying XRotor SPRAY 9L Centrifugaal Mondstuk voor Landbouwdrones — 9 L/min, 500W, CAN ESC, 35–500 µm

Overzicht

Hobbying XRotor SPRAY 9L is een centrifugale spuitmond ontworpen voor landbouwdrones en gewasbeschermingsapplicaties. De eenheid integreert een borstelloze pomp en CAN-geschikte ESC om nauwkeurige atomisatie te leveren met een maximale doorstroming van 9L/min en een druppeldiameter bereik tot 35m, wat spuitdekking van ongeveer 4~12 m mogelijk maakt, afhankelijk van de vliegsnelheid en instellingen.

Belangrijkste Kenmerken

• Borstelloze centrifugale spuitmond met een verlengde pomplevensduur (ongeveer 35 keer een standaardpomp; pomplevensduur >500 uur zoals gespecificeerd).
• Hoog-efficiënte atomisatie: druppeldiameter bereik van 35m tot 500m voor fijne, uniforme druppels.
• Maximale doorstroming 9 L/min; nominale doorstroming 5 L/min (gedocumenteerde systeemwaarden).
• Geïntegreerde bescherming: temperatuurbeveiliging, overstroombeveiliging en opstartspanningbeveiliging.
• ESC-besturing: PWM en CAN-ondersteuning; gaspedaalreizen vast 1050950 s (geen kalibratie van het gaspedaalreizen ondersteund).
• Waterdichte en afgesloten ontwerp met IPX6 beschermingsniveau en bewezen corrosiebestendigheid (72 uur NSS zoutneveltest gerapporteerd).
• Modulaire montage: compatibel met X9 / X11 / X13 / X15 power mounts en ontworpen voor eenvoudige installatie en transport.

Specificaties

Toepassingen

Ontworpen voor landbouwdrones voor spuiten en gewasbeschermingstaken die fijne atomisatie en brede dekking vereisen: bladtoepassing van gewassen, spuiten in boomgaarden en velden waar nauwkeurige druppelgrootte en doorstroomcontrole vereist zijn.

Voor klantenservice en technische ondersteuning neem contact op met: support@rcdrone.top of bezoek https://rcdrone.top/ .

Gebruik Notities

• De nozzle mag niet stationair draaien. De waterpomp moet aan staan terwijl de nozzle draait, zodat het spuitmiddel circuleert en de nozzle motor koelt.
• Schakel de nozzle uit nadat het spuitmiddel op is. Sommige vluchtcontrollers stoppen mogelijk niet automatisch een centrifugale nozzle en vereisen handmatige uitschakeling.
• Vul na elke operatie een container met schoon water en reinigingsmiddel, activeer de centrifugale nozzle, spuit één container water en laat de nozzle vervolgens 30 seconden stationair draaien om residuele chemicaliën te verwijderen en corrosie, verharding en lagerschade te voorkomen.

Details

9L centrifugale spuitnozzle bevat een bovenste afstelknop en een multikleurige kabel met connectorleidingen om de bedrading en installatie te vereenvoudigen.

Centrifugale nozzle biedt een doorstroming van 9 L/min en tot 12 m spuitbreedte, wat ongeveer 14,9 mu per minuut dekking mogelijk maakt bij een vlucht snelheid van ongeveer 13,8 m/s.

Centrifugale 9L SPUIT nozzle produceert een uniforme fijne nevel met druppelgroottes tot 35 µm om diepere bladerdakpenetratie en een gelijkmatige dekking te ondersteunen.

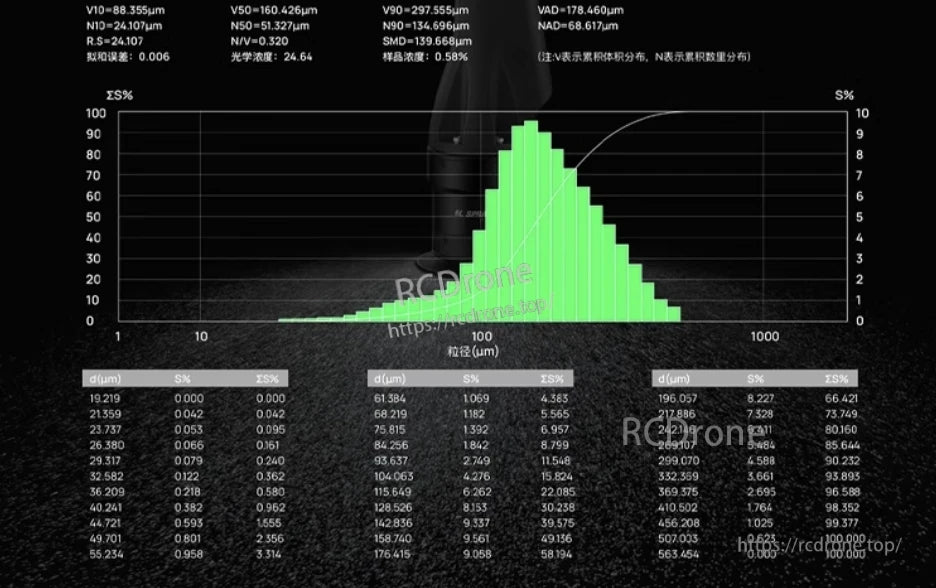

Druppelverdeling concentreert zich op een V50 van ongeveer 160,4 µm (V10 ≈ 88,4 µm, V90 ≈ 297,6 µm), wat helpt bij het beoordelen van spuitdekking en driftkenmerken.

Hobbying XRotor SPUIT nozzle biedt brede compatibiliteit met agrochemicaliën, compatibel met veelvoorkomende pesticiden, meststoffen en hulpstoffen om mengen en aanbrengen te vereenvoudigen.

Modulaire opvouwbare nozzleassemblage biedt eenvoudige installatie en plug-and-play compatibiliteit met X9/X11/X13/X15 krachtmontages zonder dat lucht moet worden verwijderd.

COMBO-SPRAY-9L-18S centrifugale spuitkop accepteert een 18S LiPo, weegt 495 g en ondersteunt tot 9 L/min maximale doorstroming voor landbouwdrone-toepassingen.

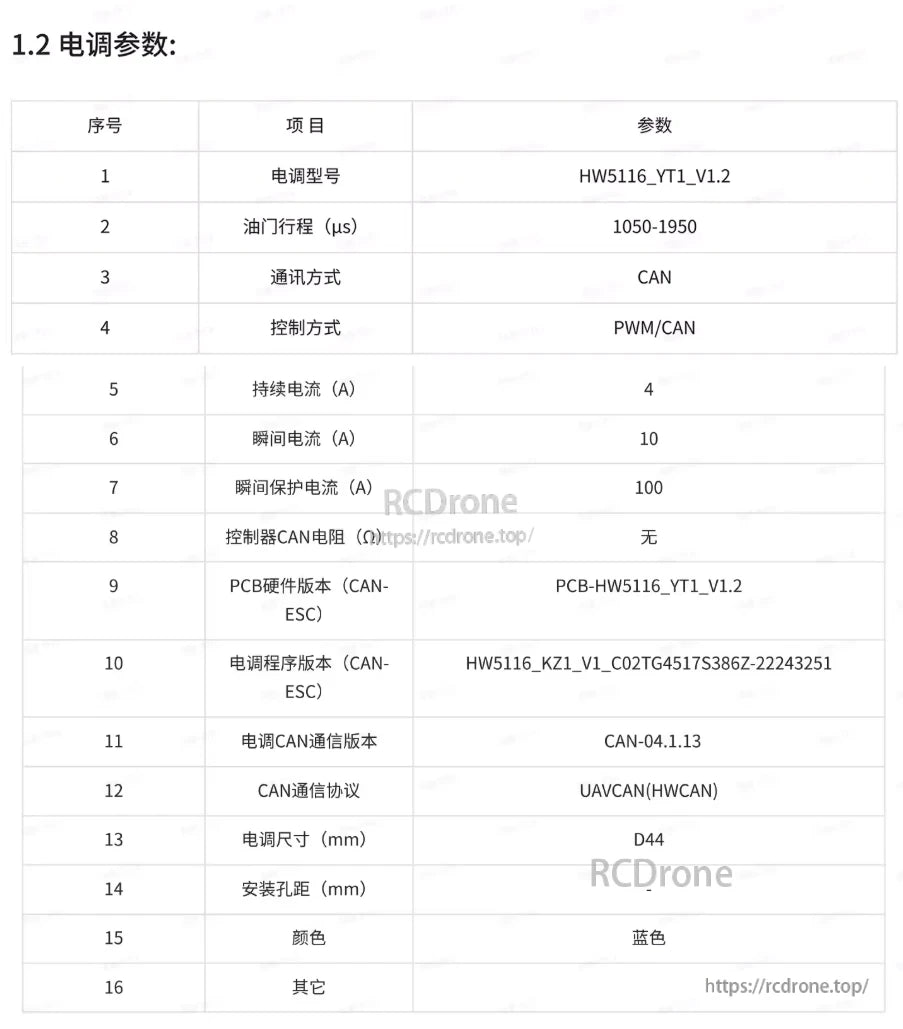

ESC model HW5116_YT1_V1.2 ondersteunt CAN en PWM-besturing met een gasbereik van 1050–1950 µs, 4 A continu en 10 A piekstroom voor motorsturing.

Omgevingsclassificaties omvatten IPX6 bescherming, een bedrijfstemperatuurbereik van 0–50°C en 5–95% relatieve luchtvochtigheid, terwijl de druppelgroottegegevens een mediaan (V50) van bijna 100 µm tonen voor spuitplanning.

Centrifugale spuitmondwerking vereist dat de waterpomp samen met de spuitmond draait, de spuitmond moet worden uitgeschakeld nadat de vloeistof op is, en de eenheid moet worden doorgespoeld met schoon water en 30 seconden stationair draaien om resten te verwijderen.
