JHEMCU F411ELVTX F411 AIO Vluchtcontroller met 5.8G 400mW VTX, 12A ESC & 2.4G ELRS

Overzicht

De JHEMCU F411ELVTX is een AIO (all-in-one) F411 vluchtcontrollerbord dat een 5.8G 400mW analoge VTX, een 12A 4-in-1 ESC en een 2.4G ELRS-ontvanger integreert voor compacte FPV-bouwprojecten. Het combineert vluchtcontrole, video-overdracht, motoraandrijving en ExpressLRS-radio-ontvangst op een enkele PCB om bedrading te verminderen en installatie te vereenvoudigen.

Belangrijkste Kenmerken

• Geïntegreerde 5.8G VTX met SmartAudio-besturing ("TBS Smart Audio" getoond)
• Geïntegreerde 2.4G ELRS-ontvanger met onboard 2.4G antenne-aansluiting
• Geïntegreerde 12A 4-in-1 ESC
• Micro USB-poort
• Onboard boot toetsen: DFU BOOT toets en ELRS BOOT toets
• Statusindicatoren getoond: VTX-status, stroom-LED, FC-status, ontvangerstatus-LED
• Chips/ICs genoemd: STM32F411 MCU, AT7456E OSD-chip, ICM-42688-P gyro/accelerometer, Epson kristaloscillator, ELRS RF-chip, 5.8G transmissie RF-chip, stroomchip, GD32F130 (5.8G MCU), ESC MCU, stroom sensor

Voor bedrading of installatiehulp, neem contact op met [email protected] or bezoek https://rcdrone.top/.

Specificaties

VTX Kanaal / Frequentietabel (zoals weergegeven)

VTX Vermogensniveaus (zoals getoond)

Bekabeling / Pads Getoond

• Camerapads getoond: GND / 5V / VID
• LED-pads getoond: GND / +5V / LED
• UART-pads getoond: TX2 / RX2
• I2C-pads getoond: SDA / SCL
• Buzzer-pads getoond: BZ- / BZ+
• SBUS: SBUS kort contactpunt getoond, met opmerking dat externe SBUS-ontvangerbekabeling het solderen van twee kleine pads vereist (zoals geïllustreerd)

Installatieopmerkingen Getoond

• 5.8G 400mW VTX configuratiescherm opmerking: het inschakelen van een schakelaar kan de AIO-verwarming verminderen bij laag vermogen wanneer niet ontgrendeld; "Verminder het zendvermogen van het beeld wanneer niet ontgrendeld" tekst getoond.
• ESC-configuratieschermen (BLHeli_S en Bluejay) bevatten een opmerking: als u een 1S-batterij gebruikt en de motor moeilijk start, verhoog dan het startvermogen tot een waarde die de motor start.

Wat is inbegrepen

• JHEMCU F411ELVTX AIO-bord
• 5.8G antenne (gelabeld “5.8G Antenne”)
• 2.4G ELRS antenne (gelabeld “2.4G ELRS antenne”)
• Rode mouwen/doppen (4 stuks getoond)

Details

Een alles-in-één FPV-stack die de F411-vluchtcontroller, 12A 4-in-1 ESC, 5.8GHz analoge VTX en 2.4GHz ELRS RX combineert op een enkele kaart voor compacte builds.

De onderzijde indeling houdt de ESC- en voedingssecties compact en biedt tegelijkertijd gemakkelijke toegang tot de Micro USB voor installatie en firmwarewerk.

Sleutelchips en duidelijk gelabelde pads helpen bij het vereenvoudigen van de bedrading voor camera-, video- en besturingssignalen op strakke microframes.

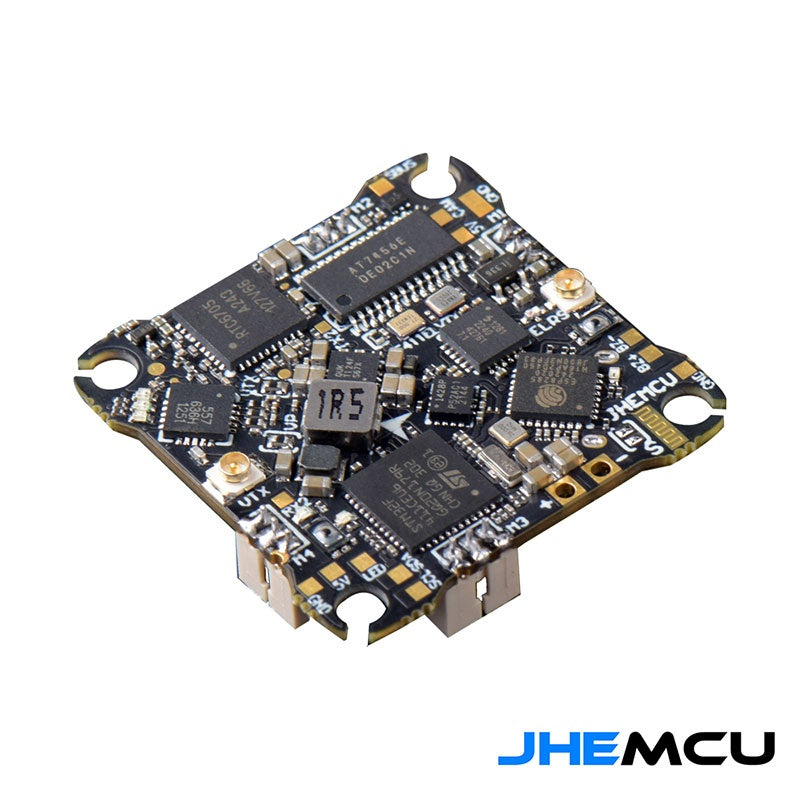

Een gelabelde componentenkaart maakt het gemakkelijker om de MCU-, OSD-, gyro-, VTX- en ELRS-gebieden te lokaliseren bij het oplossen van problemen of solderen.

Zowel de 5.8GHz video-antenne als de 2.4GHz ELRS-antenne zijn inbegrepen, zodat de AIO kan worden geïnstalleerd en gebonden met minimale extra's.

Bedradingsinstructies omvatten camera stroom/video, motoruitgangen, batterijleidingen en optionele externe SBUS-ontvangerbruggen.
