Mad F745 80A 3-8S G30.5 AIO-vluchtcontroller

Overzicht

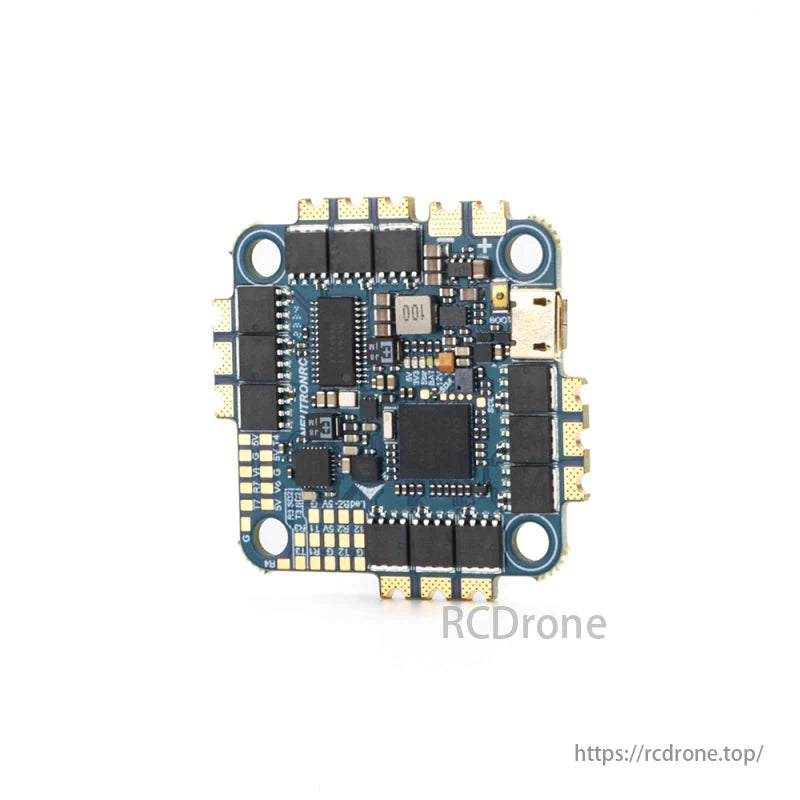

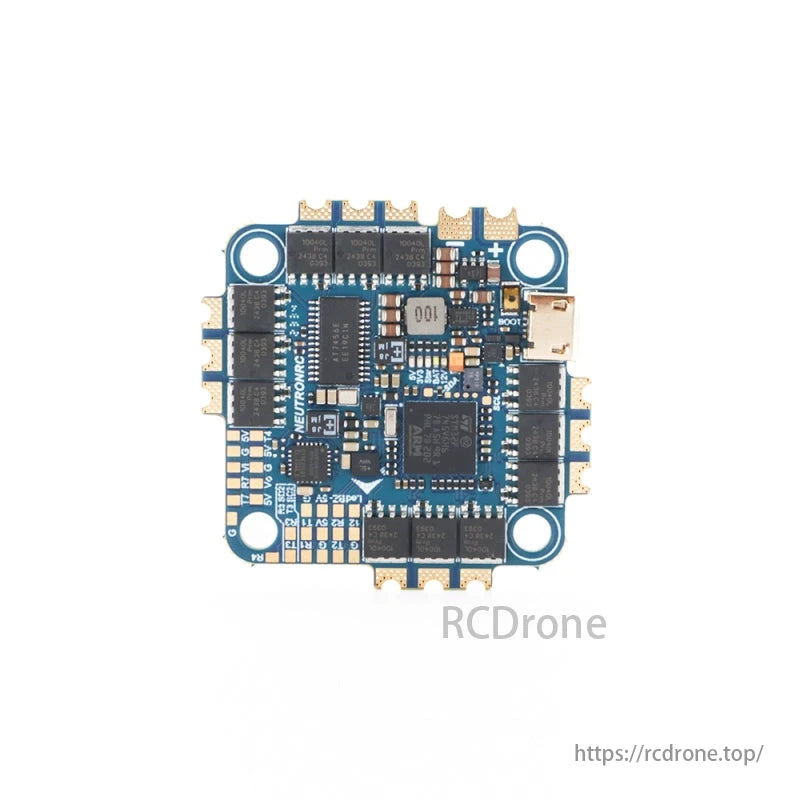

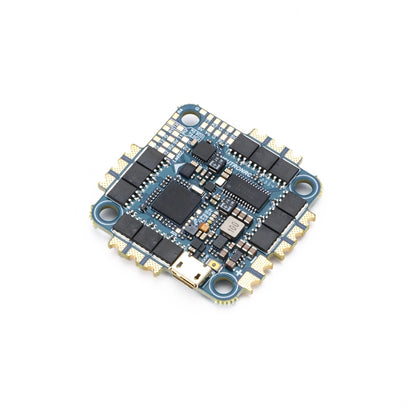

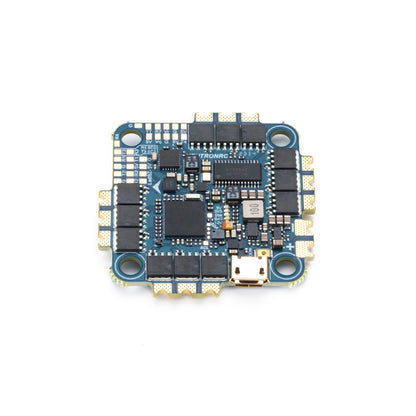

De BOOS F745 80A 3-8S G30.5 AIO Vluchtcontroller is een hoogwaardige all-in-one (AIO) vluchtcontroller ontworpen voor 5-10 inch FPV-drones. Met een krachtige STM32F745VGH6 MCU, dubbele gyroconfiguratie, En BLHeli_32 ESC-firmware, deze vluchtcontroller biedt uitzonderlijke verwerkingskracht, stabiliteit en vluchtprecisie. Met dubbele BEC-uitgangen (5V 1,5A en 12V 1,5A), A ingebouwde OSD, en een uitgebreid energiebeheersysteem, deze unit zorgt voor soepele en efficiënte prestaties voor hogesnelheids-FPV-races en freestyle-drones.

Belangrijkste kenmerken

• Verbeterde firmware-ondersteuning – Vooraf geladen met Betaflight-firmware, ondersteunend Betaflight 4.5 voor MPU6000 en verbeterde BMI270-presets.
• Geavanceerde Dual Gyro-configuratie – Uitgerust met MPU6000 (SPI2) En BMI270 (SPI1) voor nauwkeurige vluchtcontrole.
• Hoogwaardige MCU – STM32F745VGH6 met een 216MHz kloksnelheid en 1MB Flash, zorgen voor snelle verwerking En lage latentie.
• Geïntegreerde BLHeli_32 ESC-firmware – Levert efficiënte motorregeling met 80A (6S) / 65A (8S) stroomondersteuning.
• Veelzijdige montagecompatibiliteit – Montagepatroon van 30,5 x 30,5 mm, compatibel met een breed scala aan FPV-droneframes.
• Uitgebreid energiebeheer – Dubbele BEC's (5V 1,5A en 12V 1,5A), stroomsensor (Schaal 50), En spanningssensor (schaal 210).
• Geïntegreerde OSD en Blackbox – Ingebouwd AT7456E OSD voor real-time vluchtgegevens En 32MB SPI Flash-blackbox voor vluchtregistratie.
• DJI/Vista-compatibiliteit - Functies SH1.0-6pin-connector voor plug-and-play-compatibiliteit met DJI Vista en Air Unit.
• Geoptimaliseerd voor 5-10 inch drones – Ondersteunt 3-8S LiPo-ingang voor verschillende drone-afmetingen, inbegrepen langeafstands- en filmische drones.

Technische specificaties

Parameter	Details
MCU	STM32F745VGH6, 216 MHz, 1 MB Flash
Gyro-1	BMI270 (SPI1)
Gyro-2	MPU6000 (SPI2)
OSD	AT7456E (SPI4)
Zwarte doos	SPI-FLASH 32 MB (SPI3)
Barometer (optioneel)	Infineon DPS310 (I2C1)
UART's	7x (1,2,3,4,6,7,8)
I2C	2x (I2C2 gedeeld met UART3)
Bedrijfsprogramma	Betavlucht (NEUTRONRCF7AIO)
Montage	30,5 x 30,5 mm diameter 4 mm
USB-poort	Micro-USB
Stroomverbruik	3-8S LiPo, maximaal 40V
Dubbele BEC-uitgangen	5V 1,5A en 12V 1.5A
ESC-MCU	STM32G071GB 64 MHz
ESC-firmware	BLHeli_32
MOSFET	Nexperia 40V 280A
Huidige beoordeling	80A (6S) / 65A (8S)
LED-indicatoren	5x voor FC-status (3,3 V, 5 V, 12 V, BAT)
Maat	44x44x6mm
Gewicht	9 gram

Framecompatibiliteit

• 3-8S 60A voor 5-7 inch frames
  • 8S: 2207 1700KV, 2306.5 1700KV, 2505 1550KV, 28XX 1700KV motoren
  • 6S: Standaard motorconfiguraties
• 3-8S 80A voor 5-10 inch frames
  • 8S: 10 inch 3110 900kV motoren
  • 6S: 10 inch 3110 1250KV motoren
