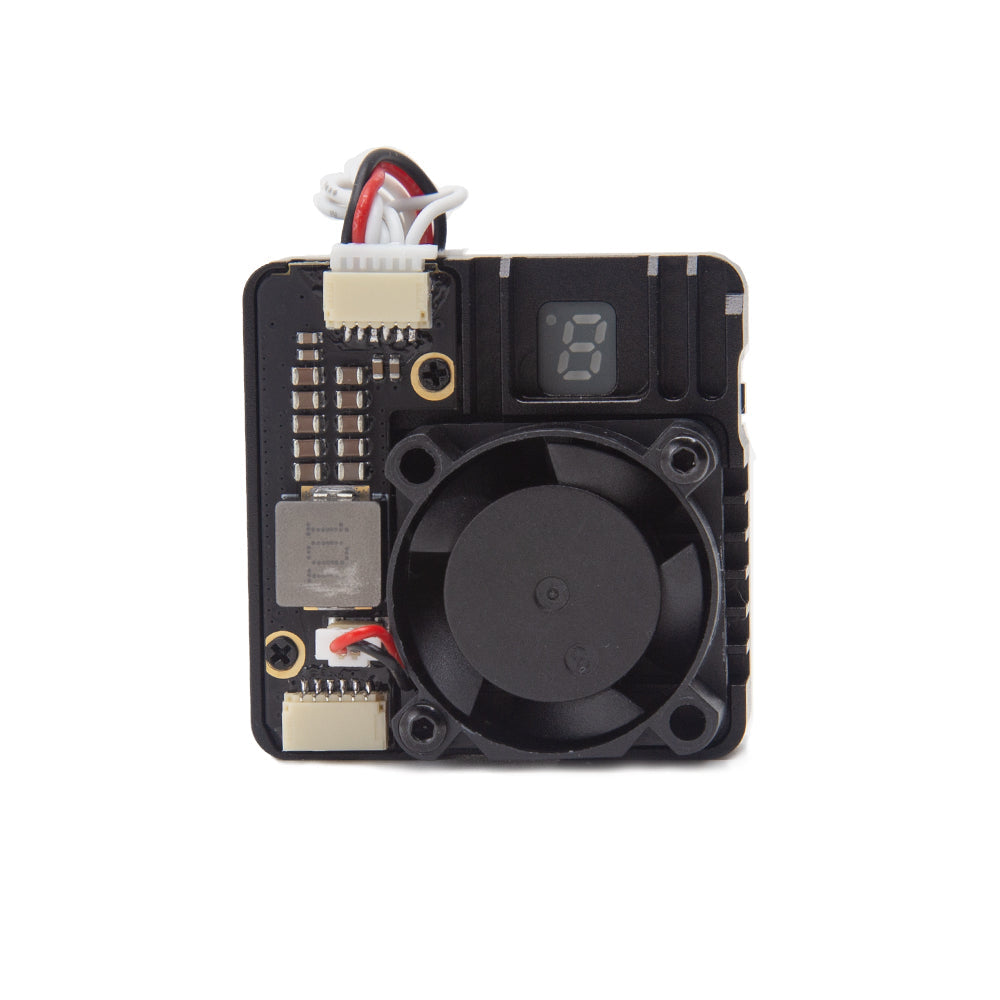

  • Top view of VTX module with cooling fan, 7-segment display window, and wiring connectors

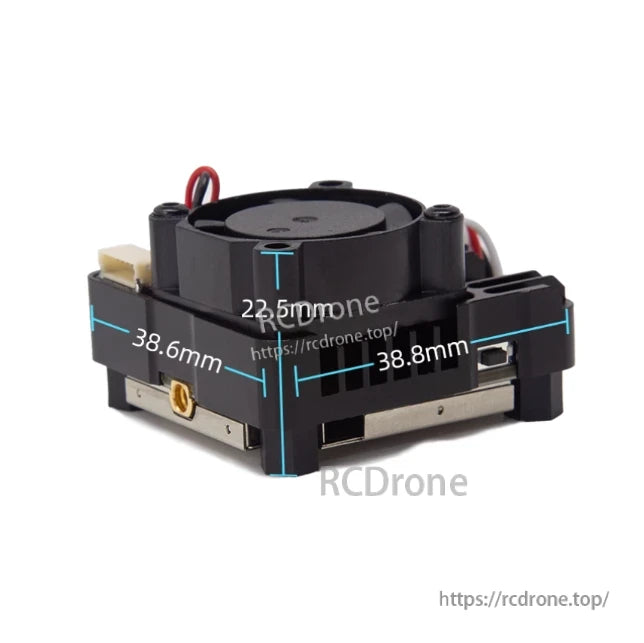

  • SKYZONE TX2501 CNC 5.8G VTX size diagram showing dimensions 38.6 mm x 38.8 mm x 22.5 mm

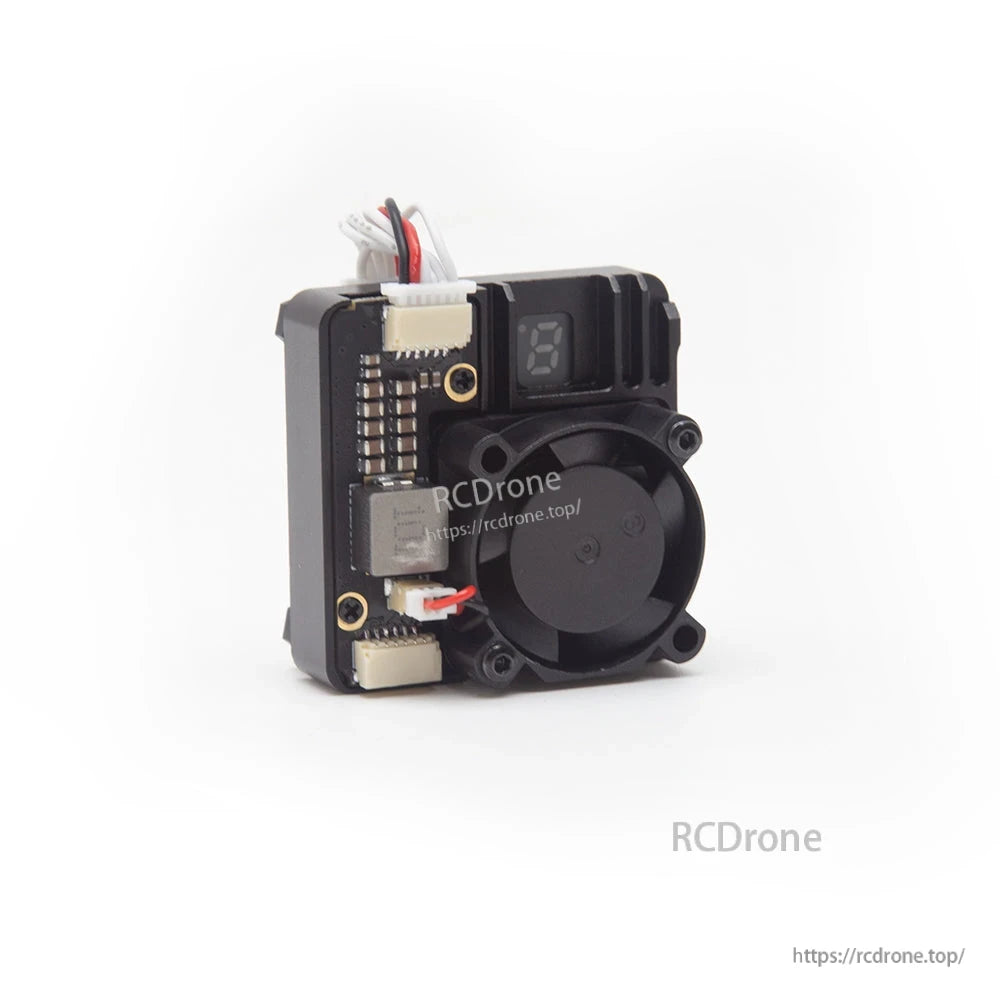

  • Angled top view showing fan, 7-segment display window, and connector plugs on the VTX housing

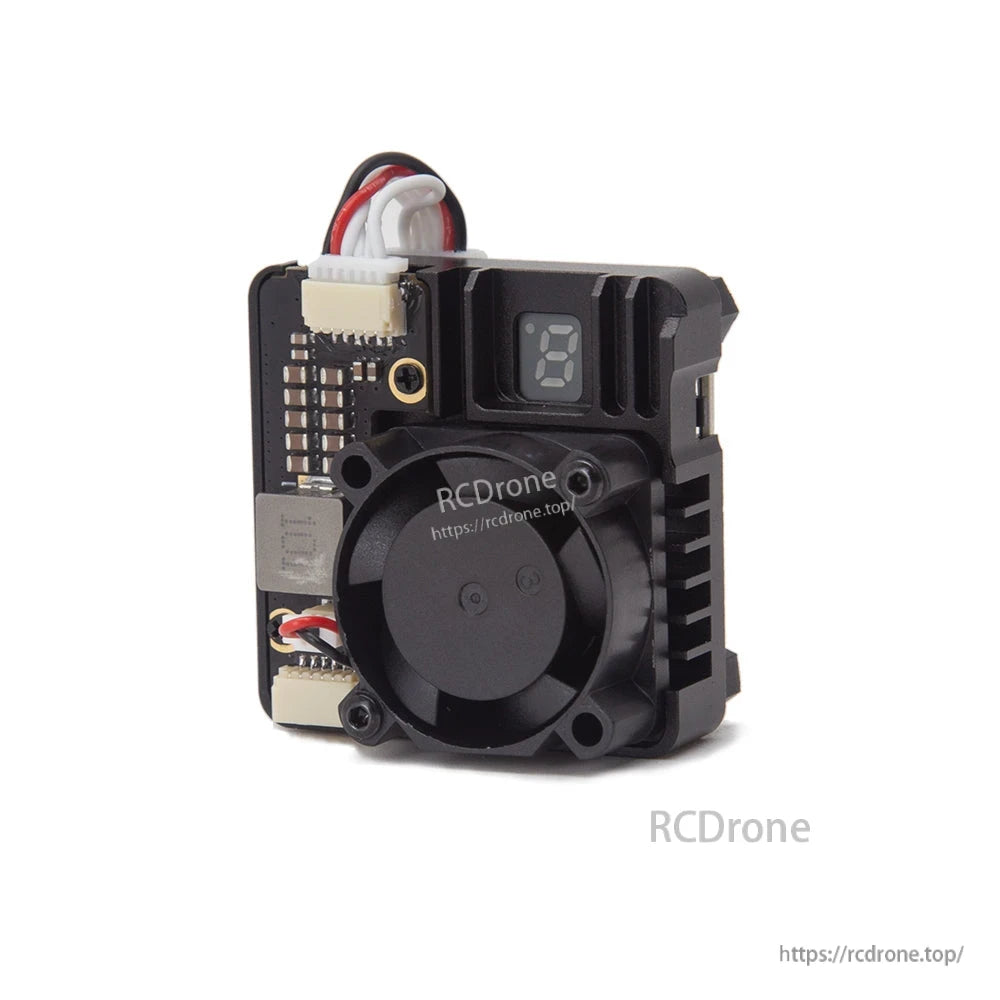

  • Front-right angle close-up of fan and heatsink housing with 7-segment channel display window

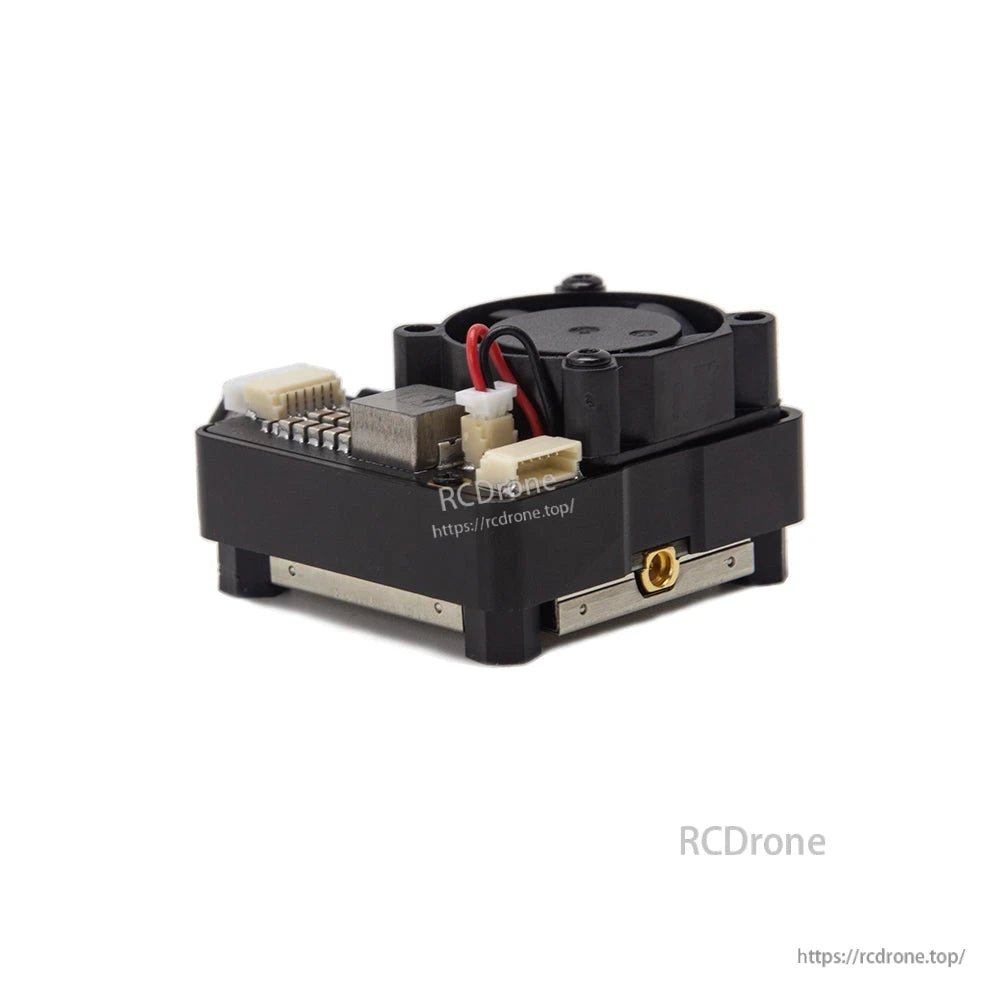

  • Rear-side angle showing wiring connectors and SMA antenna jack on the VTX metal base

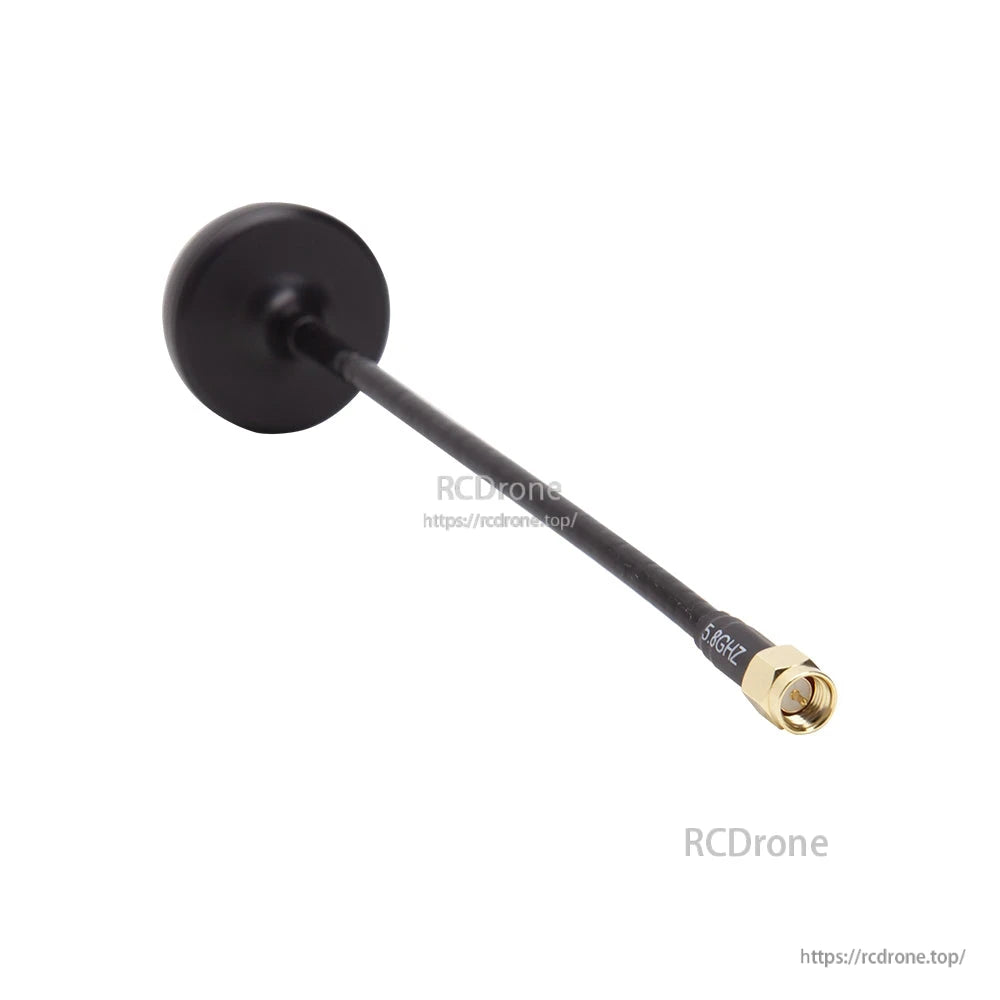

  • Black 5.8GHz FPV antenna with round cap and SMA connector for video transmitter

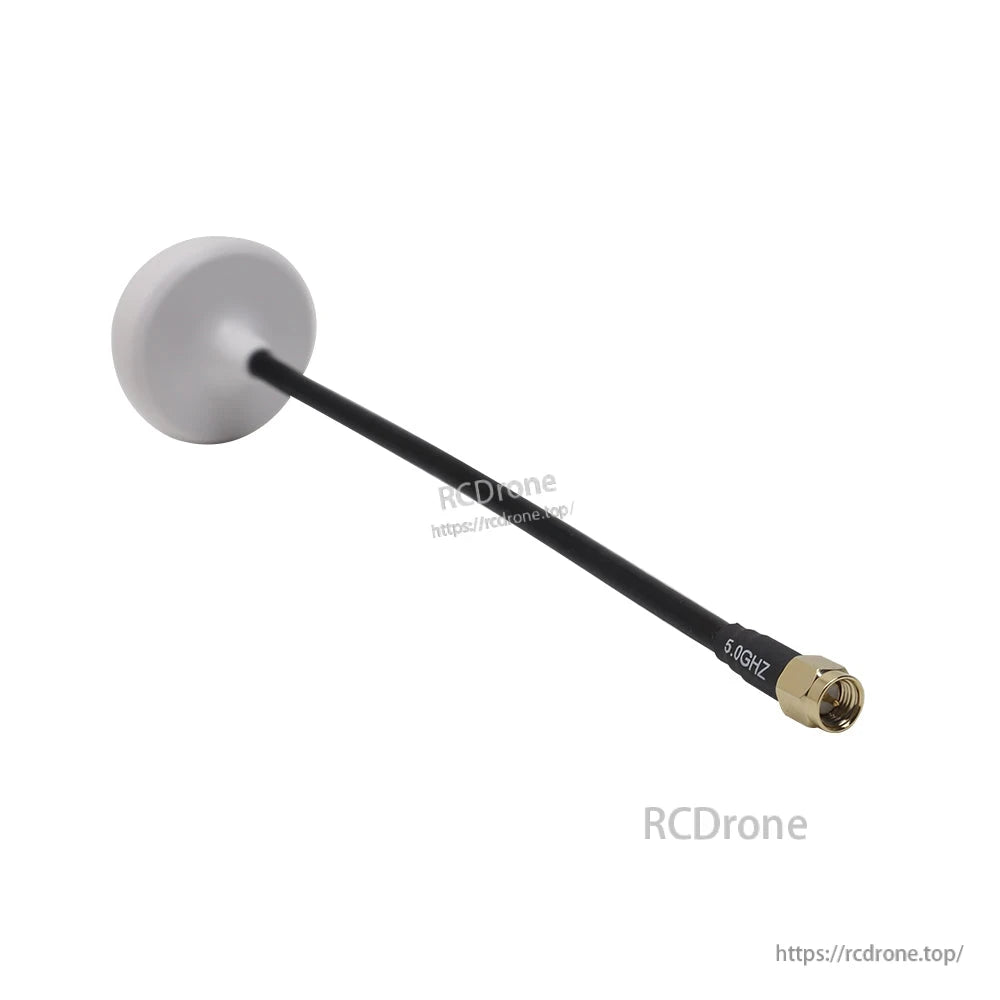

  • White 5.8GHz FPV antenna with round cap and SMA connector for video transmitter

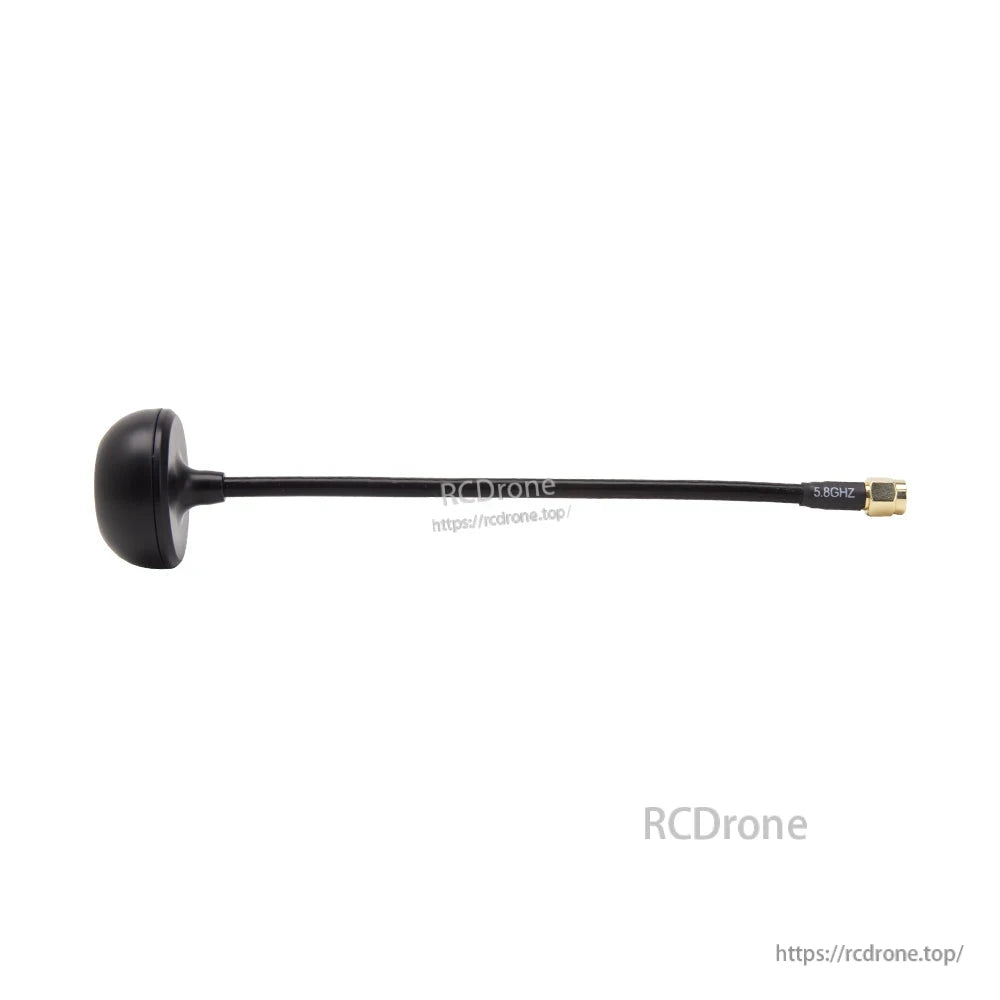

  • Side profile of black 5.8GHz antenna showing cable length and SMA connector end

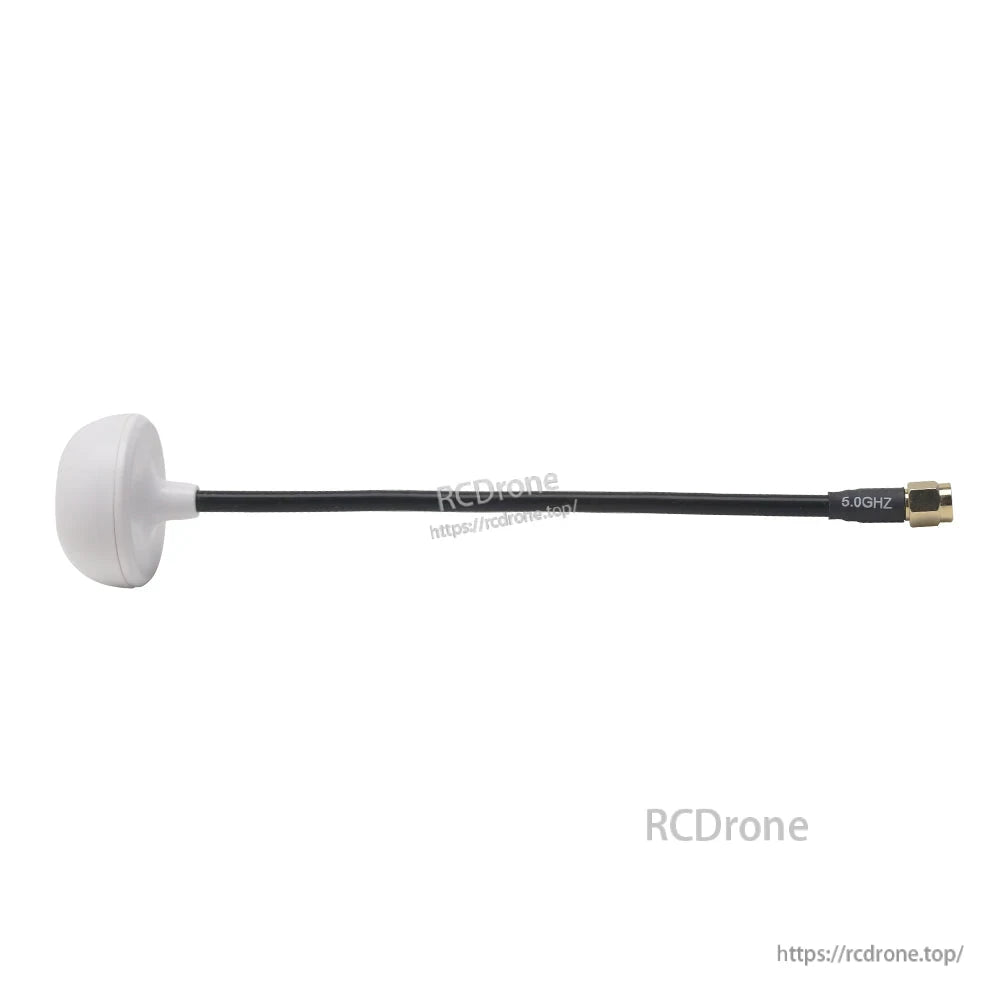

  • Side profile of white 5.8GHz antenna showing cable length and SMA connector end
1 10

SKYZONE TX2501 CNC 5.8G VTX 2.5W Videozender, 25/800/1600/2500mW, 7–26V, MMCX

SKYZONE TX2501 CNC 5.8G VTX 2.5W Videozender, 25/800/1600/2500mW, 7–26V, MMCX

SkyZone

$188.40 USD
$188.40 USD
Aanbieding Uitverkocht
Belastingen inbegrepen. Verzendkosten worden berekend bij de checkout.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Alle details bekijken

Overzicht

De SKYZONE TX2501 CNC VTX is een 5.8G VTX ontworpen voor FPV videotransmissie met een uitgangsvermogen tot 2.5W. Een CNC-behuizing met koelfan helpt bij de warmteafvoer, en een LED-segmentdisplay maakt het eenvoudig om BAND/CH/POWER in te stellen en te controleren.

Belangrijkste Kenmerken

  • Uitgangsvermogen: 25/800/1600/2500mW instelbaar
  • Ondersteunt X Band (5G Hz) en Low Band
  • Breed bereik invoerspanning: 7–26V (ook weergegeven als 9–26V op bedrading/spec afbeeldingen)
  • LED-segmentdisplay voor statuscontrole
  • Knop / IRC-besturing voor snelle kanaal- en vermogenswijzigingen
  • Aangepaste frequentieondersteuning: 1MHz stappen van 4990 tot 5945
  • MMCX antenne connector

Band & Kanaalfrequenties (5.8G)

Band CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8
A 5865M 5845M 5825M 5805M 5785M 5765M 5745M 5725M
B 5733M 5752M 5771M 5790M 5809M 5828M 5847M 5866M
E 5705M 5685M 5665M 5645M 5885M 5905M 5925M 5945M
F 5740M 5760M 5780M 5800M 5820M 5840M 5860M 5880M
R 5658M5695M 5732M 5769M 5806M 5843M 5880M 5917M
L 5362M 5399M 5436M 5473M 5510M 5547M 5584M 5621M
X 4990M 5020M 5050M 5080M 5110M 5140M 5170M 5200M

Vermogen Uitgang bij X Band

Frequentie 4990M 5020M 5050M 5080M 5110M 5140M 5170M 5200M
Vermogen 1W 1.2W 1.4W 1.5W 2W 2.2W 2.4W 2.5W

Specificaties

Model TX2501
Type 5.8G VTX
Vermogensniveaus 25mW / 800mW / 1600mW / 2500mW
Ingangsspanning 7–26V (ook weergegeven als 9–26V)
Antennepoort MMCX
Protocol / controle IRC / Knopbediening, LED-segmentdisplay
Montage 30.5*30.5*M3
Afmeting 38.8*38.6*22.5mm
Gewicht 27.5g

Bedrading / Pads

  • 9–26V
  • Aarde
  • 5V UIT
  • Aarde
  • VTX
  • IRC
  • SET (knop)

Opmerkingen

Er kan maar één bedieningsmodus tegelijk worden gebruikt: Knopmodus of IRC-modus. Bij gebruik van de knopmodus moet het IRC-protocol in BF worden uitgeschakeld. In de knopmodus toont het LED-segment BAND/CH en vermogen in volgorde; in de IRC-modus toont het frequentie en vermogen.

Wat is inbegrepen

  • VTX
  • Kabel
  • MMCX naar SMA kabel
  • Schroefaccessoires

Voor hulp bij de installatie en after-sales ondersteuning, neem contact op met https://rcdrone.top/ of e-mail support@rcdrone.top.

Details

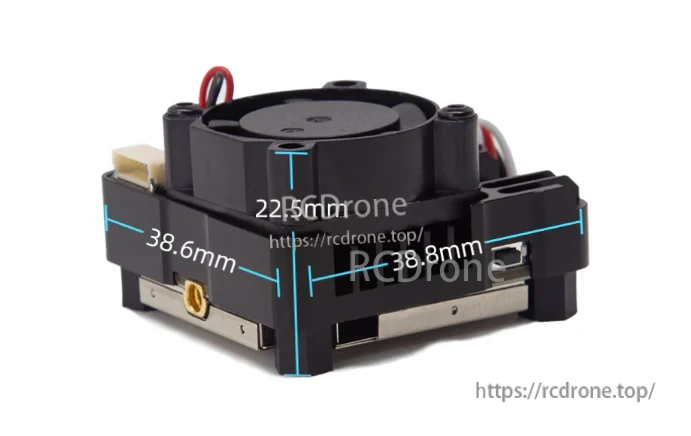

SKYZONE TX2501 CNC 5.8G VTX with cooling fan, 38.8×38.6×22.5mm size callouts

Een compacte CNC-behuizing met een ingebouwde koelventilator helpt bij het beheersen van warmte in high-power FPV-setup.

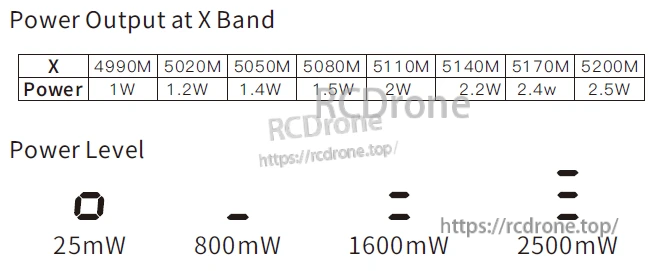

X Band power output table and selectable power levels (25mW, 800mW, 1600mW, 2500mW)

Kies uit 25mW, 800mW, 1600mW of 2500mW, met X Band-uitgang die tot 2 opschaalt.5W afhankelijk van de frequentie.

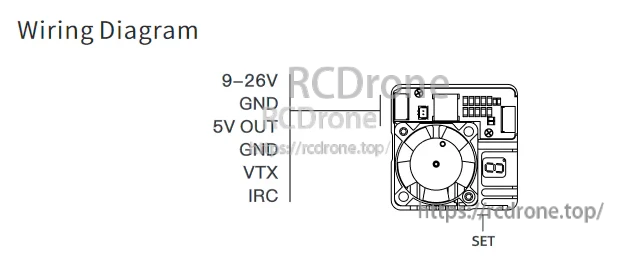

TX2501 wiring diagram with pads for 9–26V, GND, 5V OUT, VTX, IRC and SET button

Duidelijke padlabels maken het eenvoudig om stroom, video en IRC-besturing aan te sluiten terwijl de opbouw netjes blijft.

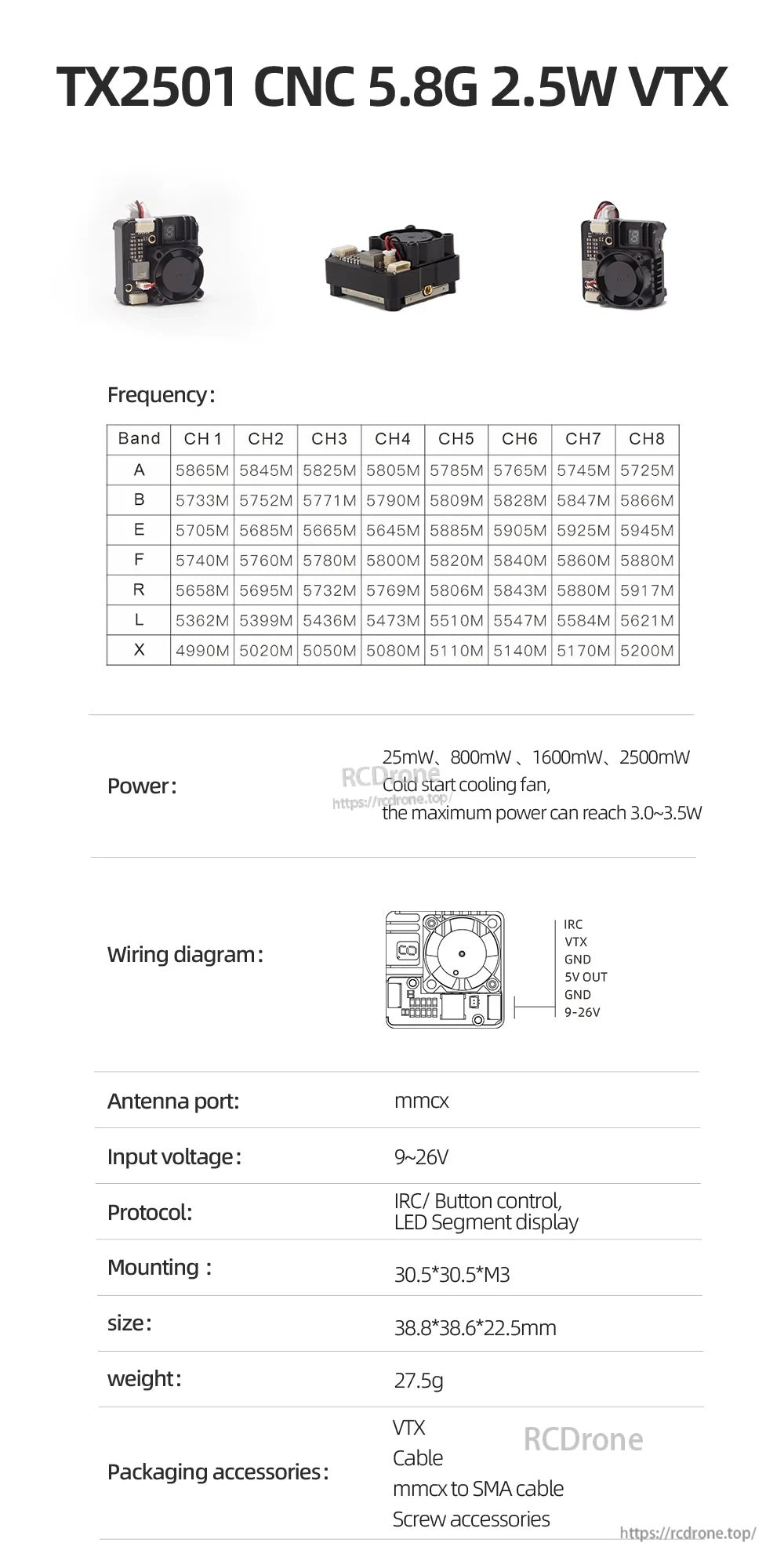

SKYZONE TX2501 CNC 5.8G 2.5W VTX spec sheet with band/channel frequency table and wiring notes

Details

CNC VTX side view with fan housing and overall dimensions marked (38.8×38.6×22.5mm)Selectable VTX power levels graphic for 25mW, 800mW, 1600mW and 2500mW with X Band output tableWiring diagram highlighting 9–26V input, 5V output, VTX and IRC pads plus SET button locationTX2501 CNC 5.8G VTX frequency chart for A/B/E/F/R/L/X bands plus key specs and mounting pattern
