Overzicht
BrotherHobby Avenger 3115 V5 is een CW borstelloze motor ontworpen voor multirotor aandrijfsystemen en compatibele opvouwbare propellerconfiguraties. KV-opties die voor deze serie worden weergegeven, zijn 710KV, 730KV, 790KV en 910KV. Het ontwerp benadrukt eenvoudige installatie en draagbaarheid bij gebruik met opvouwbare paddles.
Belangrijkste Kenmerken
- SUS420 warmtebehandelde stalen as
- Luchtvaartkwaliteit 7075 aluminium doppen (hard geanodiseerd); holle ontwerp voor gewichtsbesparing en warmteafvoer
- N52H boogmagneten voor consistente luchtspeling en stabiele magnetische kring
- Hoogprecisie lagers (kunnen grotere axiale belasting weerstaan)
- TU1 klasse geëmailleerde draad (hoge vulslotverhouding, lage interne weerstand)
- Ultra-dunne niet-georiënteerde siliciumstaalplaat (hoge permeabiliteit, lage wervelverliezen)
Specificaties
| Model | Avenger 3115 V5 (CW) |
| KV | 710KV / 730KV / 790KV / 910KV |
| Basisbehuizing | Al 7075 |
| Bel dop | Al 7075 |
| Stator | 15mm |
| Configuratie | 12N14P |
| Rotor | N52H boogmagneten |
| As | SUS420 |
| Prop adapter asdraad | M5 |
| Nr. of Cells (LiPo) | 6S |
| Bolt patroon | M3 (19 x 19mm) |
| Lagertjes | 12 x 6 x 4 |
| Draad | 16# (30cm lengte) |
| Gewicht | 117g met 30cm SR draden |
Afmetingen (Tekeningen)
| Totale lengte | 49.55 |
| Behuizing lengte | 41.60 |
| Stap lengte | 18 |
| Diameter | Ø37.50 |
| Centrum / asgebied | Ø19 |
| Bovenste functie | Ø23 |
| Draad | M5 |
| Montage | 4 x M3; 3-M3 |
Prestatiegegevens (100% gas)
| KV / Prop | Spanning | Maximale stroom | Maximaal vermogen | RPM | Maximale stuwkracht | Stuwkracht efficiëntie | ESC | Temperatuur na 2 minuten |
|---|---|---|---|---|---|---|---|---|
| 710KV / Vouw 1248 Triblade | 25.2V | 61.5A | 1549W | 11506 RPM | 4974g | 3.21 | 6S 65A | 115°C (Omgevingstemperatuur 26°C) |
| 730KV / Vouw 1148 Triblade | 25.2V | 55.8A | 1406W | 11324 RPM | 4443g | 3.16 | 6S 60A | 112°C (Omgevings temperatuur 26°C) |
| 910KV / Vouw 9453F Triblade | 25.2V | 59.8A | 1506W | 15722 RPM | 4340g | 2.88 | 6S 60A | 61°C (Omgevings temperatuur 26°C) |
| 790KV / Vouw 1051 Triblade | 25.2V | 63A | 1588W | 13214 RPM | 4651g | 2.88 | 6S 70A | 81.3°C (Omgevings temperatuur 28°C) |
Extra claims weergegeven: maximale trekkracht voor een enkele motor tot 5kg; één grafiek vermeldt 127g als een ultralichte ontwerpwaarde.
Vouw Propeller Rotatiediameter (Gat Pitch 23mm)
- Vouw 9453 Triblade: roterende diameter 244.8mm
- Vouw 1051 Triblade: roterende diameter 259.1mm
- Vouw 1148 Triblade: roterende diameter 285.3mm
- Vouw 1248 Triblade: roterende diameter 311.1mm
- Vouw 1555 Triblade: roterende diameter 379.7mm
- Vouw 1660 Triblade: roterende diameter 395.1mm
- Vouw 1865 Triblade: roterende diameter 453.9mm
Opmerking: handmatige meting met lichte afwijking van de werkelijke gegevens.
Wat is inbegrepen
Packinglijsten voor opvouwbare propellersets (twee-bladig en drie-bladig) bevatten de volgende items:
- Motor
- Opvouwbare propeller
- Propellerconnector
- Schroeven
- Afstandhouders
- Flensmoer
- Externe schroefdraad cilindrische groef
- Veer (getoond in de packinglijst van de drie-bladige opvouwbare propeller)
Opmerkingen

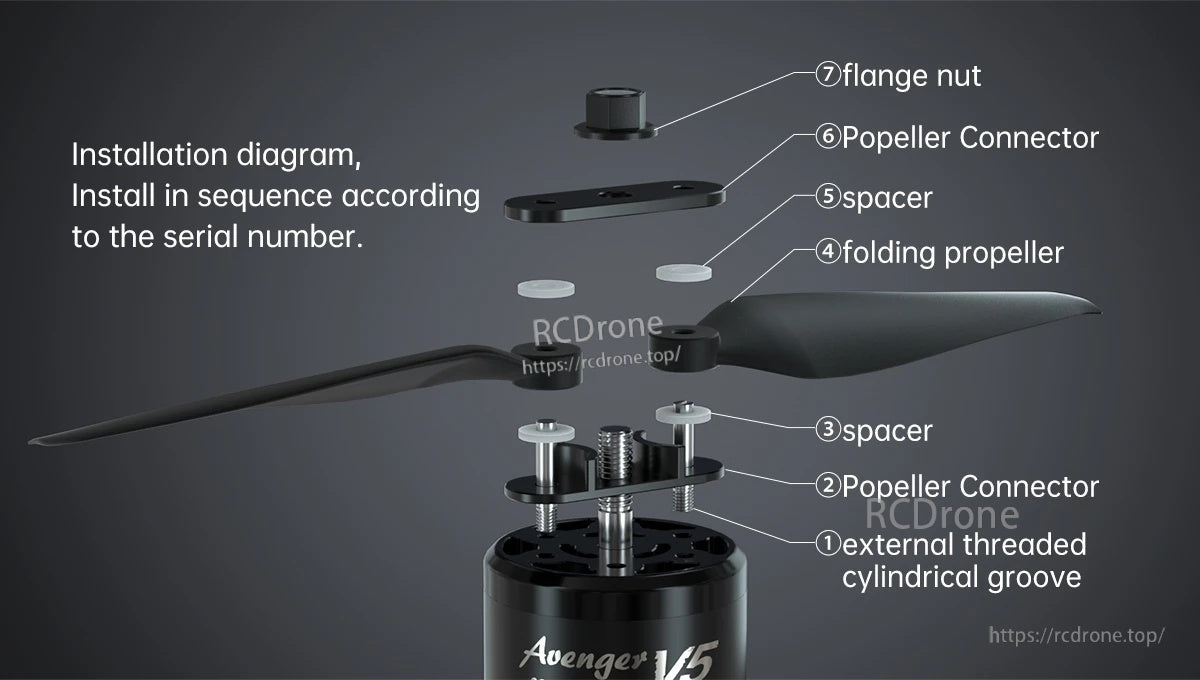

Installatievolgorde labels getoond: (1) externe schroefdraad cilindrische groef, (2) propellerconnector, (3) afstandhouder, (4) opvouwbare propeller, (5) afstandhouder, (6) propellerconnector, (7) flensmoer.
Voor hulp bij het bevestigen van het juiste pakket en de vereiste CW/CCW propellerhoeveelheid voor een bouw, neem contact op met de ondersteuning op https://rcdrone.top/ of support@rcdrone.top.
Details

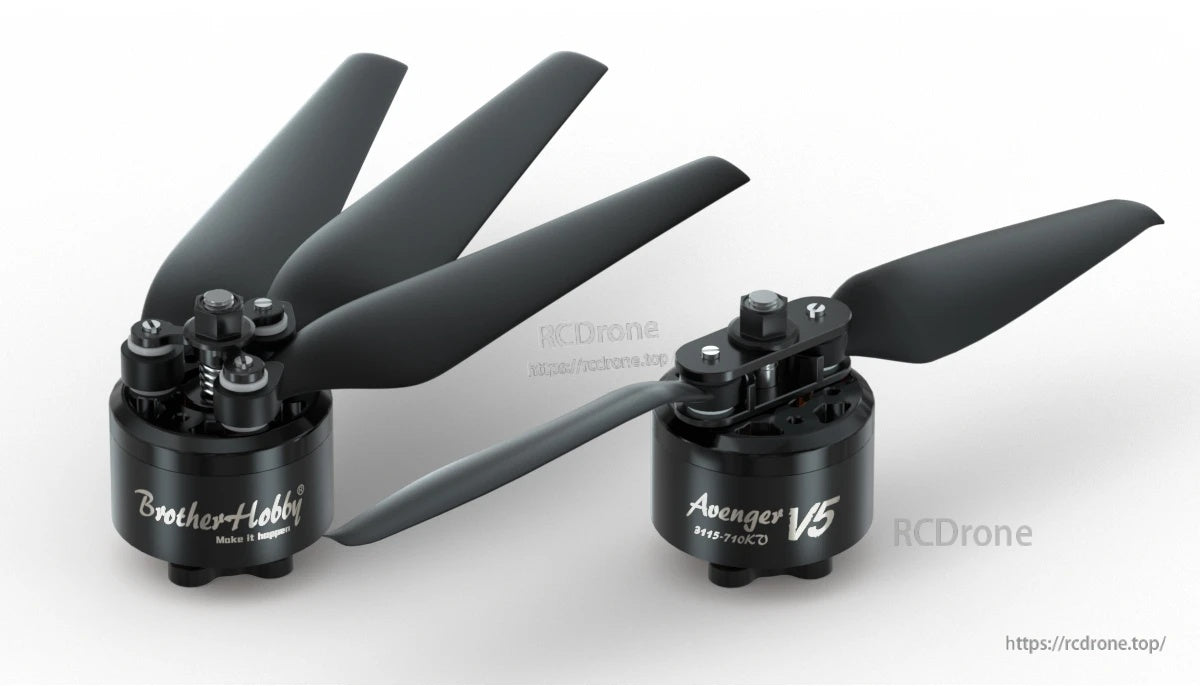

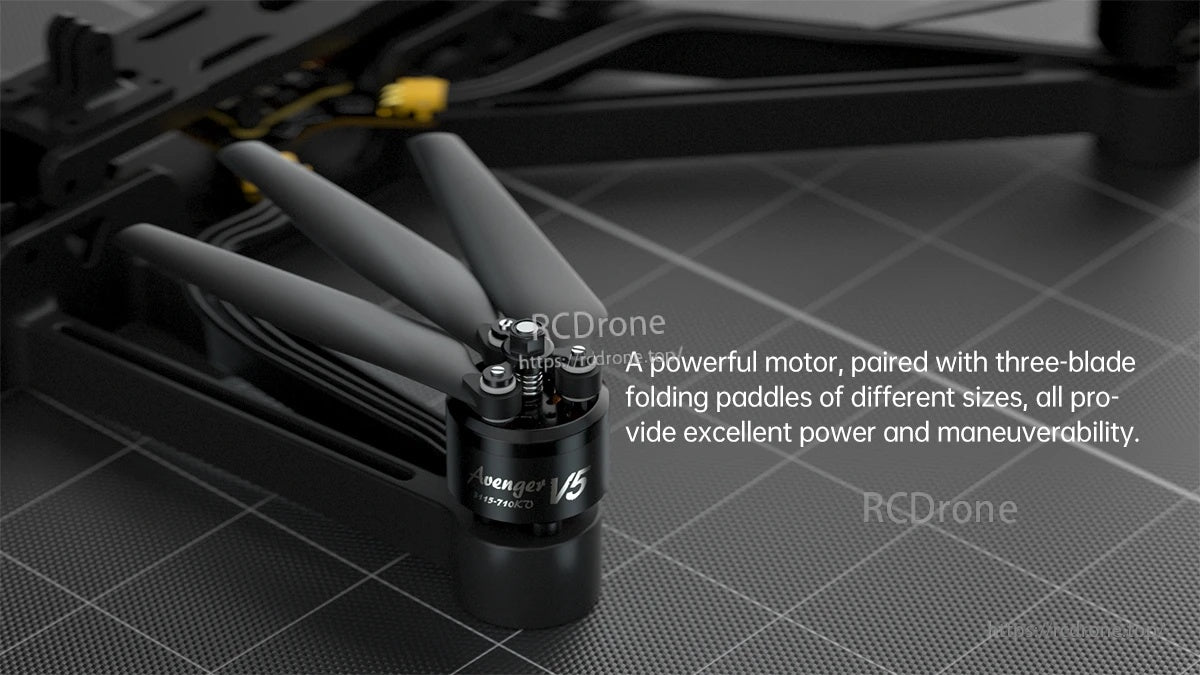

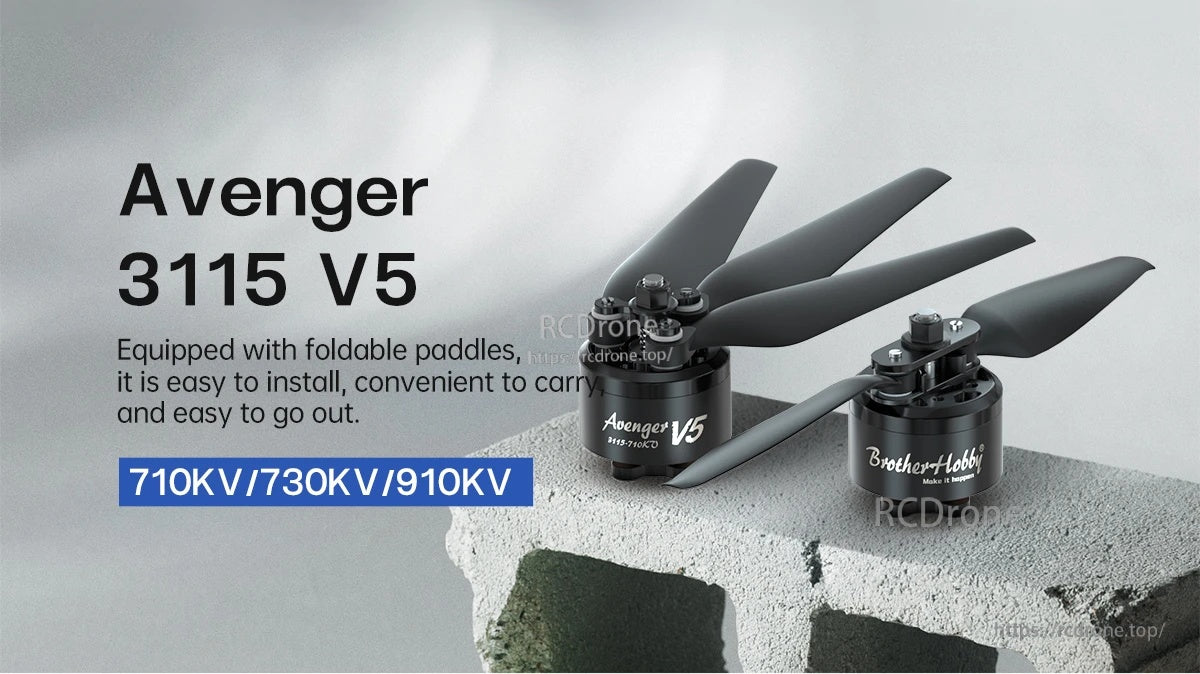

De BrotherHobby Avenger 3115 V5 borstelloze motor wordt getoond met opvouwbare propellerbladen en KV-opties vermeld als 710KV, 730KV en 910KV.
De BrotherHobby Avenger 3115 V5 borstelloze motor heeft een gewicht van 127g en tot 5kg stuwkracht per motor.

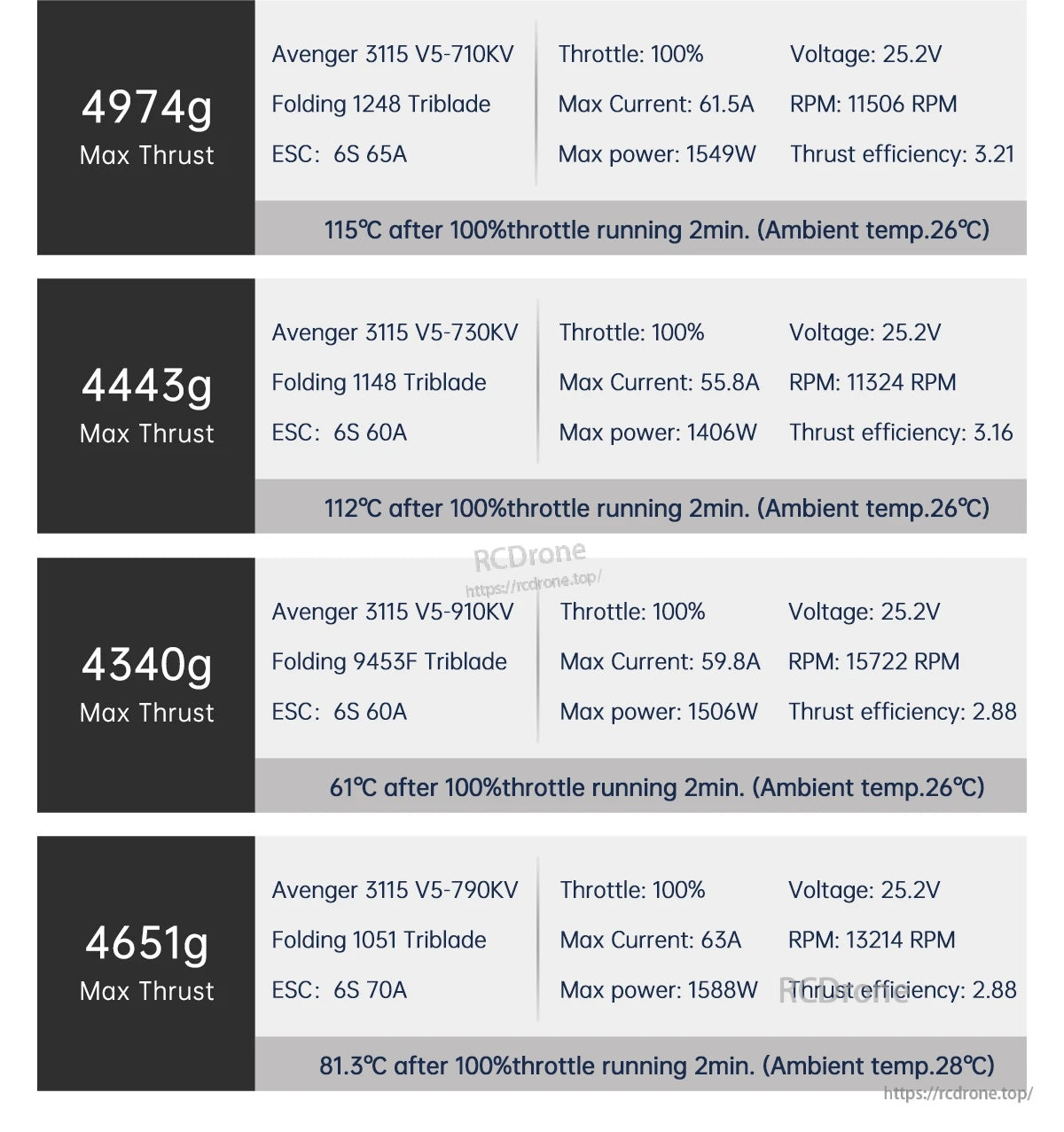

De testgegevens voor stuwkracht van de BrotherHobby Avenger 3115 V5 geven een maximale stuwkracht van 4340g tot 4974g bij 25.2V en 100% gas met verschillende KV en opvouwbare triblade propellers.

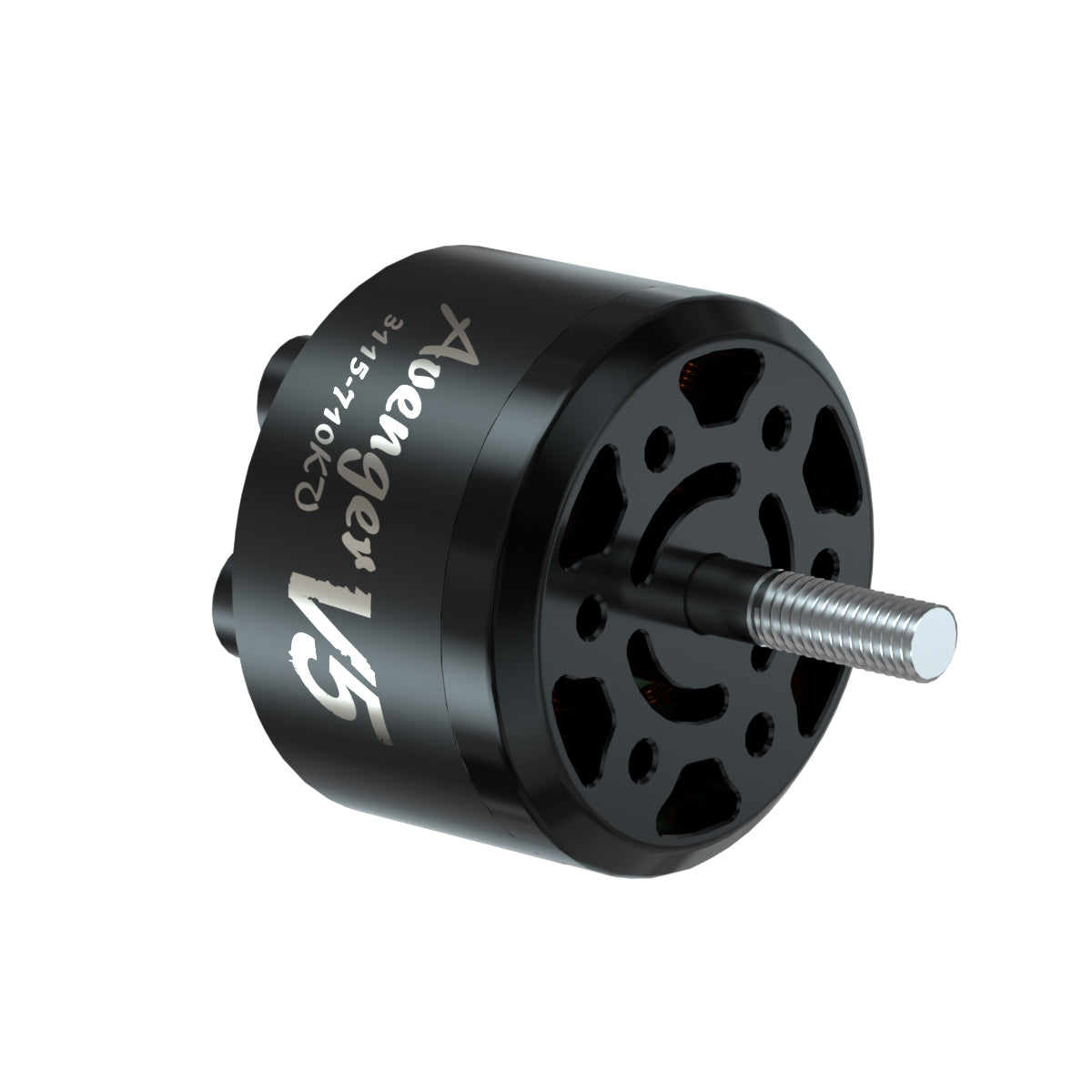

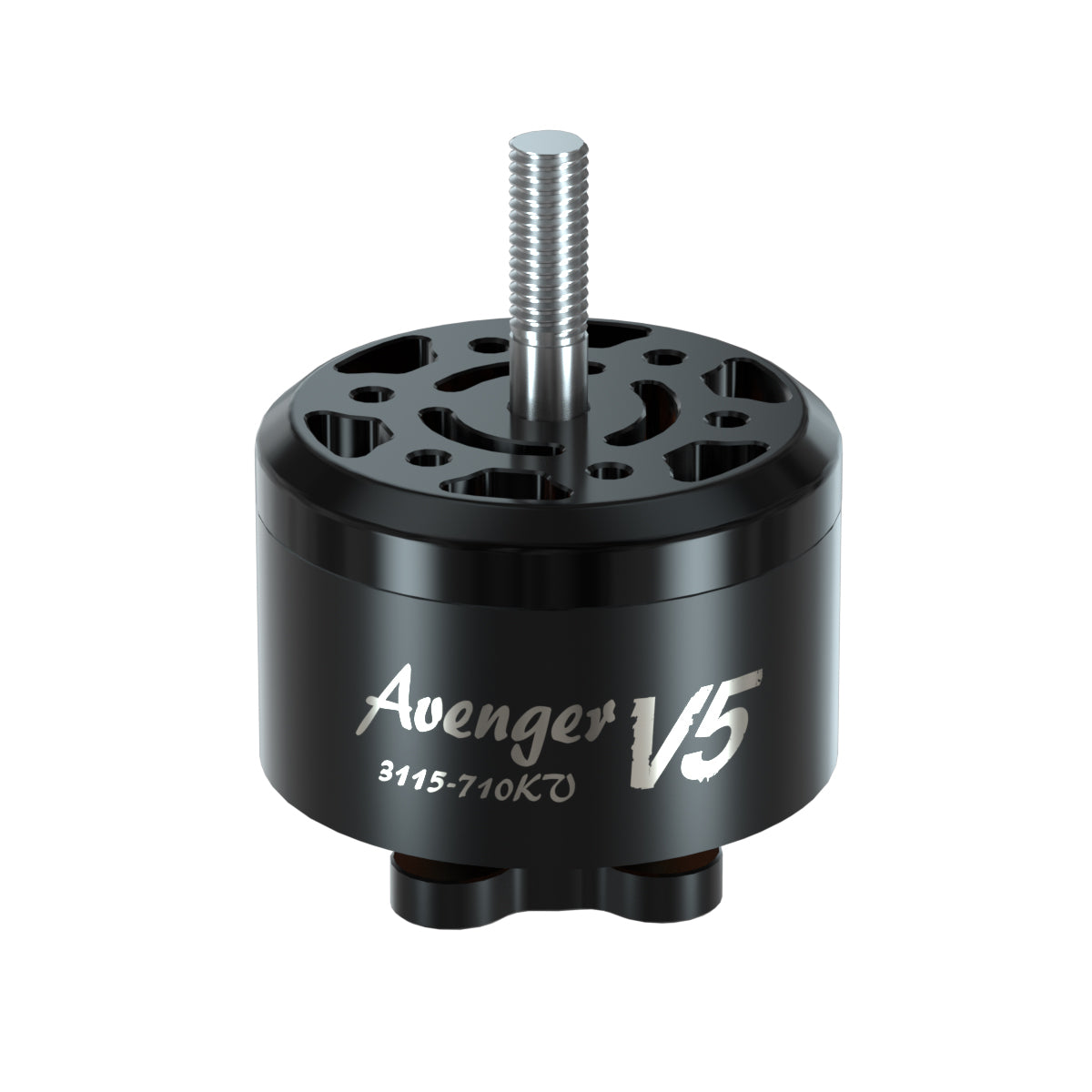

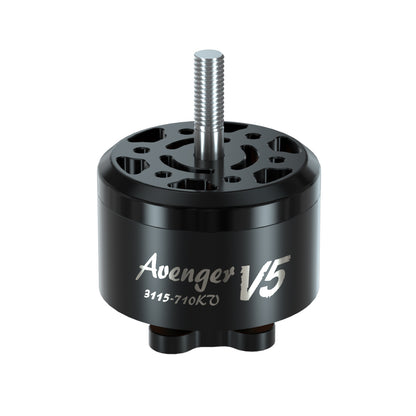

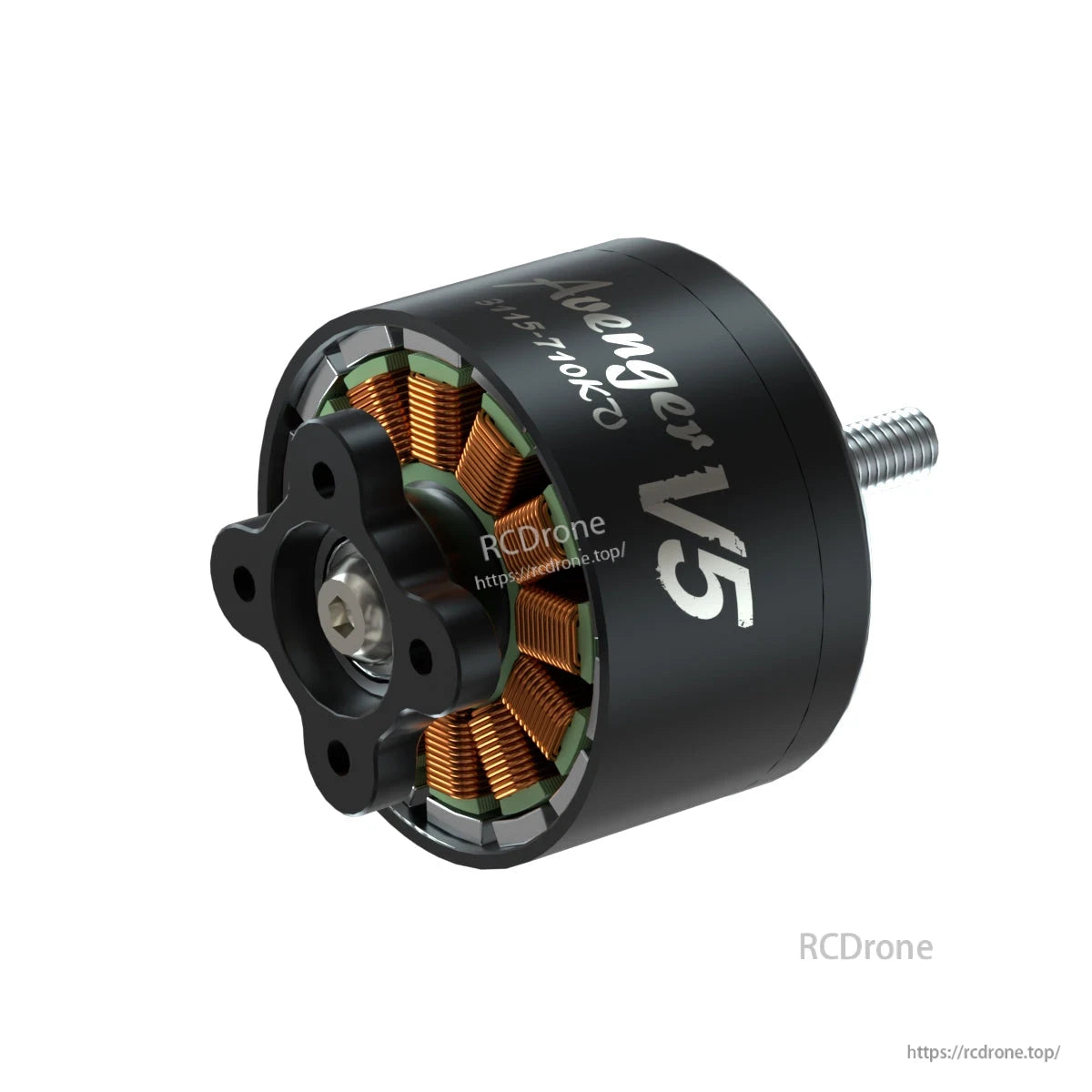

De BrotherHobby Avenger V5 3115 CW borstelloze motor is gemarkeerd met 3115-710KV op de behuizing voor snelle identificatie tijdens de installatie.

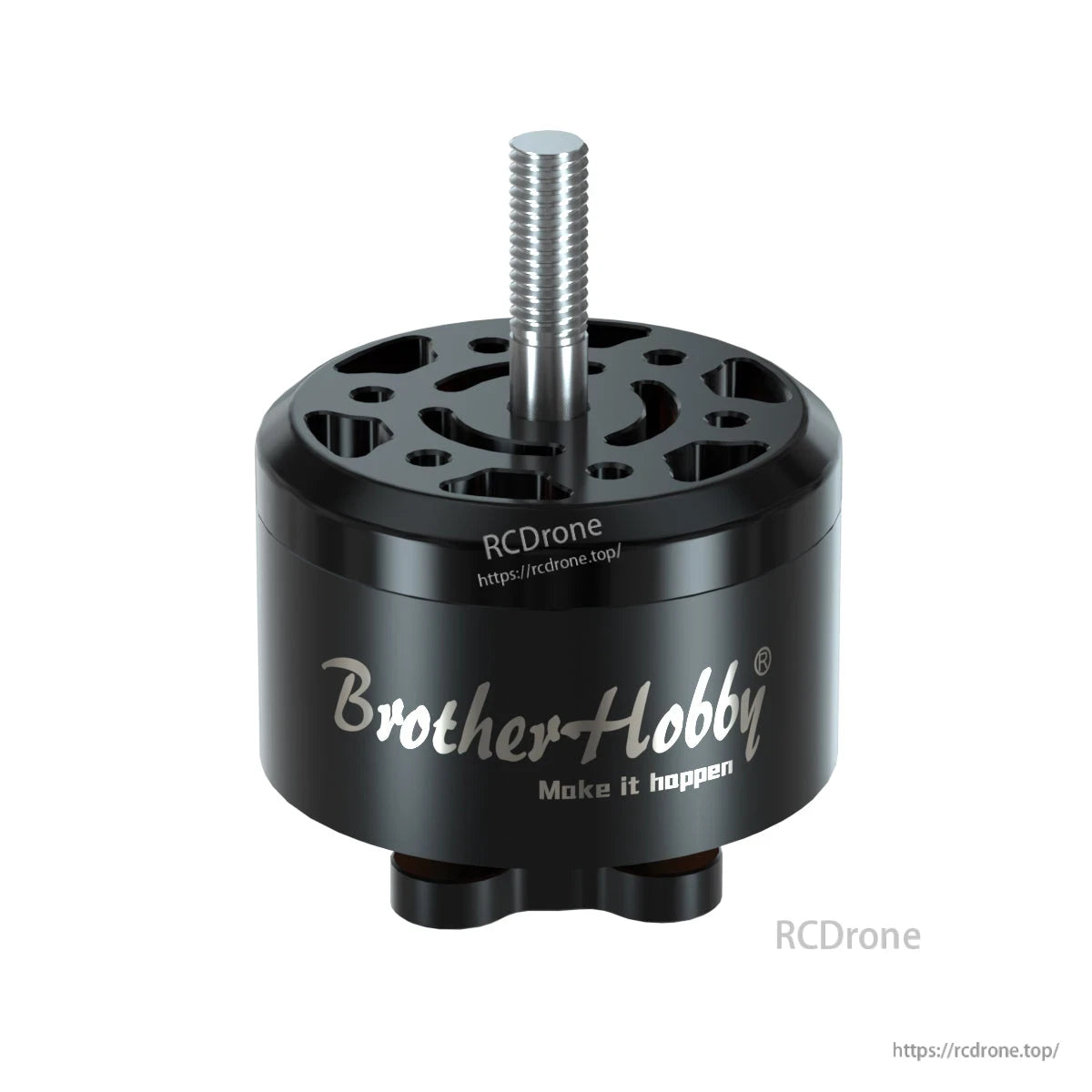

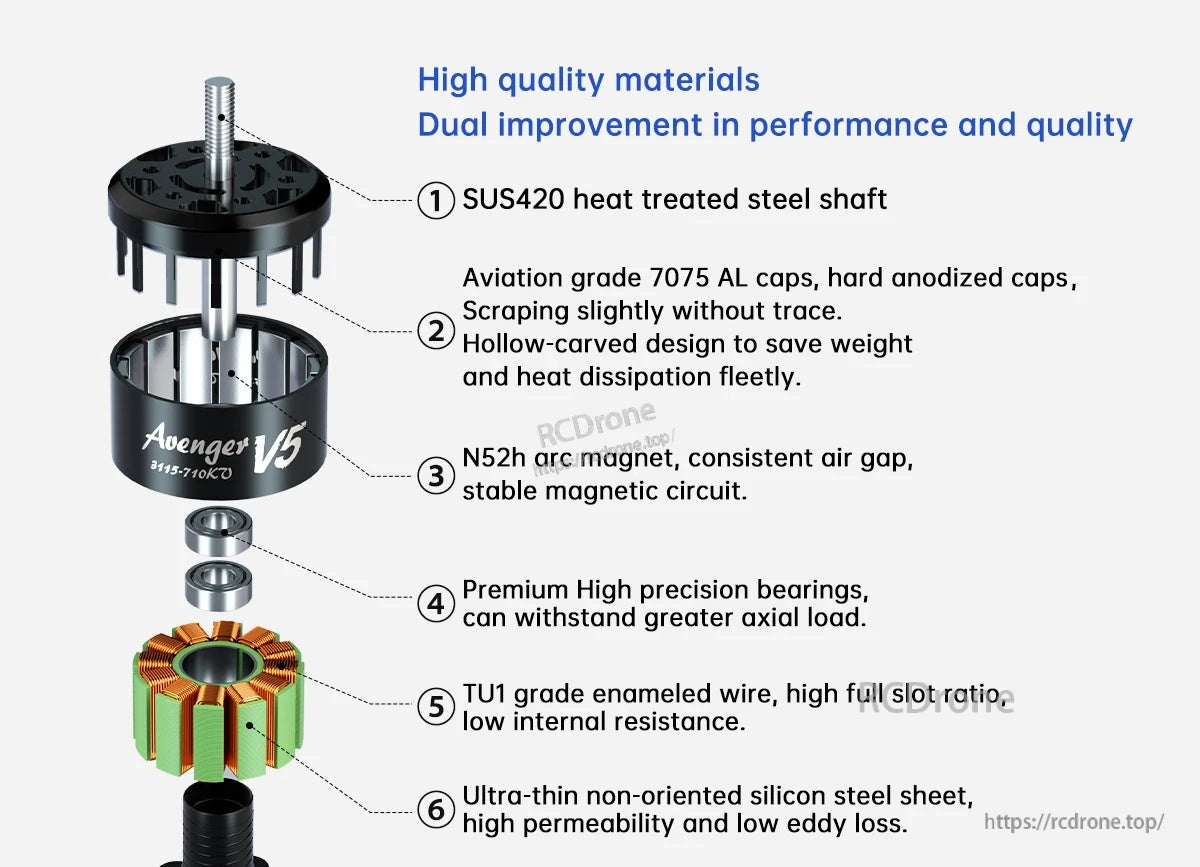

De BrotherHobby Avenger V5 motor maakt gebruik van een SUS420 warmtebehandelde stalen as, 7075 aluminium doppen, N52H boogmagneten en precisie lagers voor een robuuste constructie.

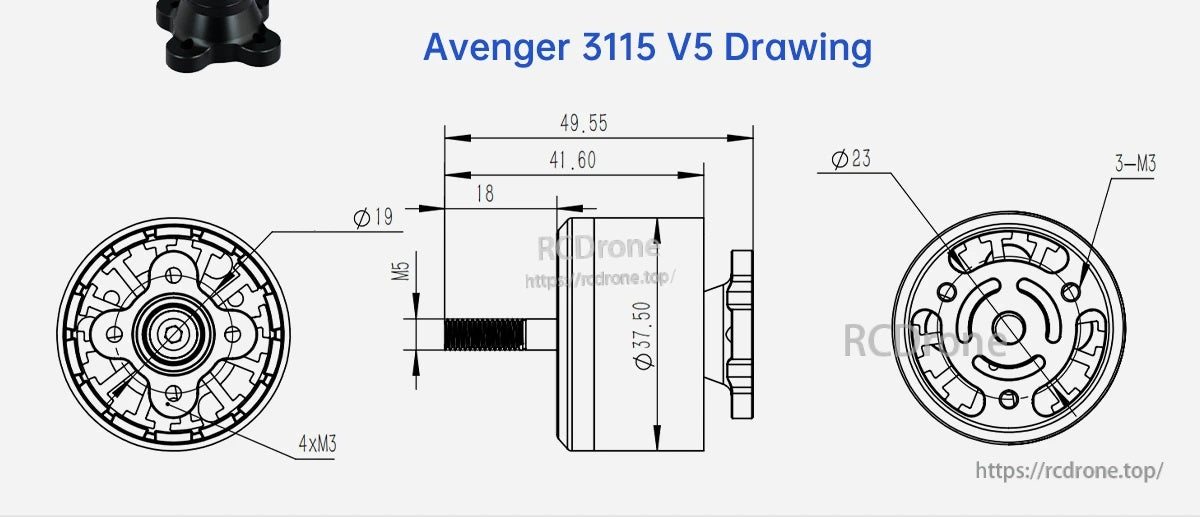

De afmetingen van de BrotherHobby Avenger 3115 V5 motor en het M3 montagepatroon helpen bij het bevestigen van de geschiktheid met uw frame en hardware.

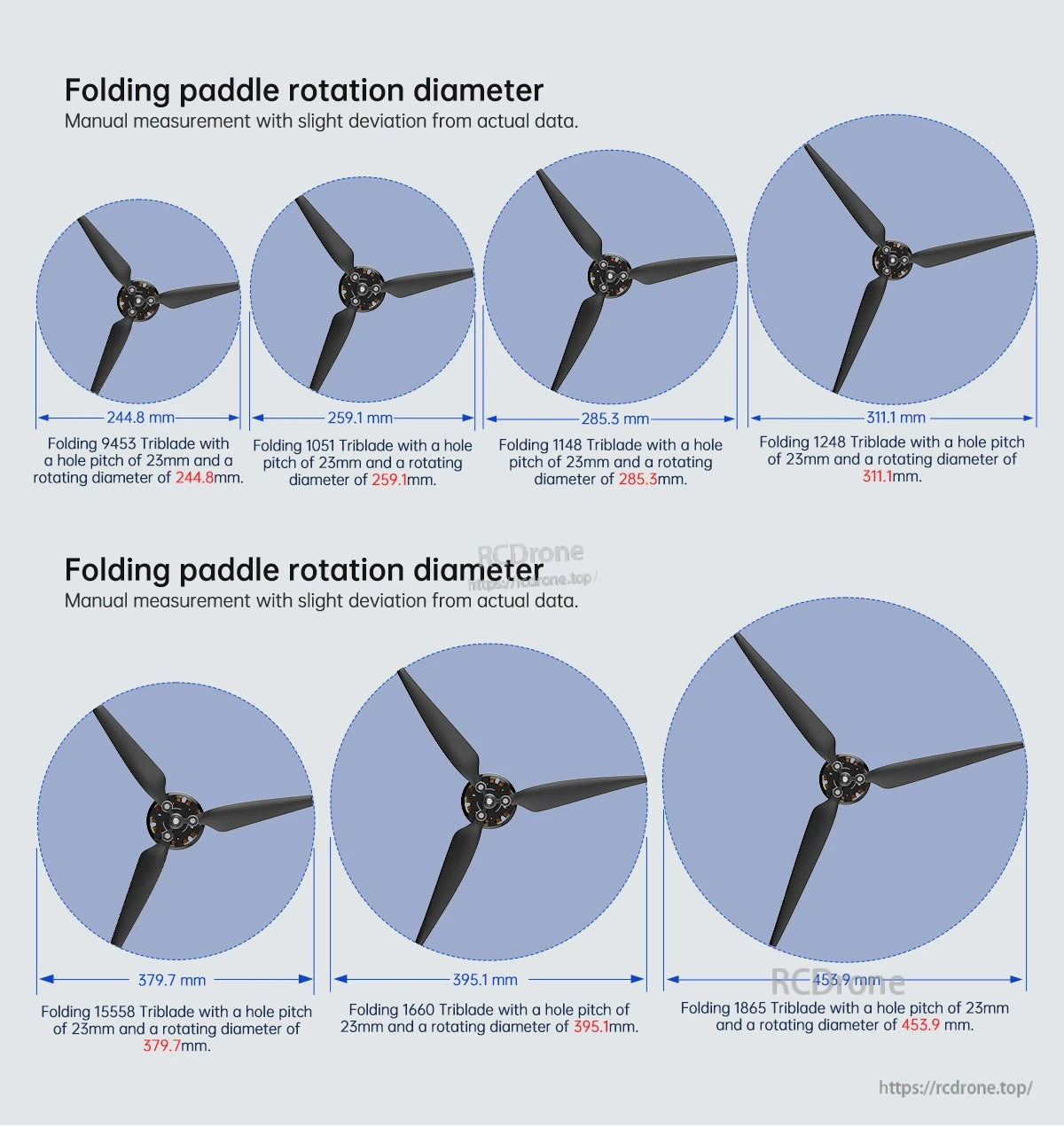

Opvouwbare tri-blade prop opties worden vergeleken op basis van de gemeten rotatiediameter (in mm) om te helpen bij het plannen van de ruimte tussen frame en motor.
De BrotherHobby Avenger 3115 V5 borstelloze motor wordt geleverd met een drie-bladige propeller voor een compacte, schone drone-opstelling.

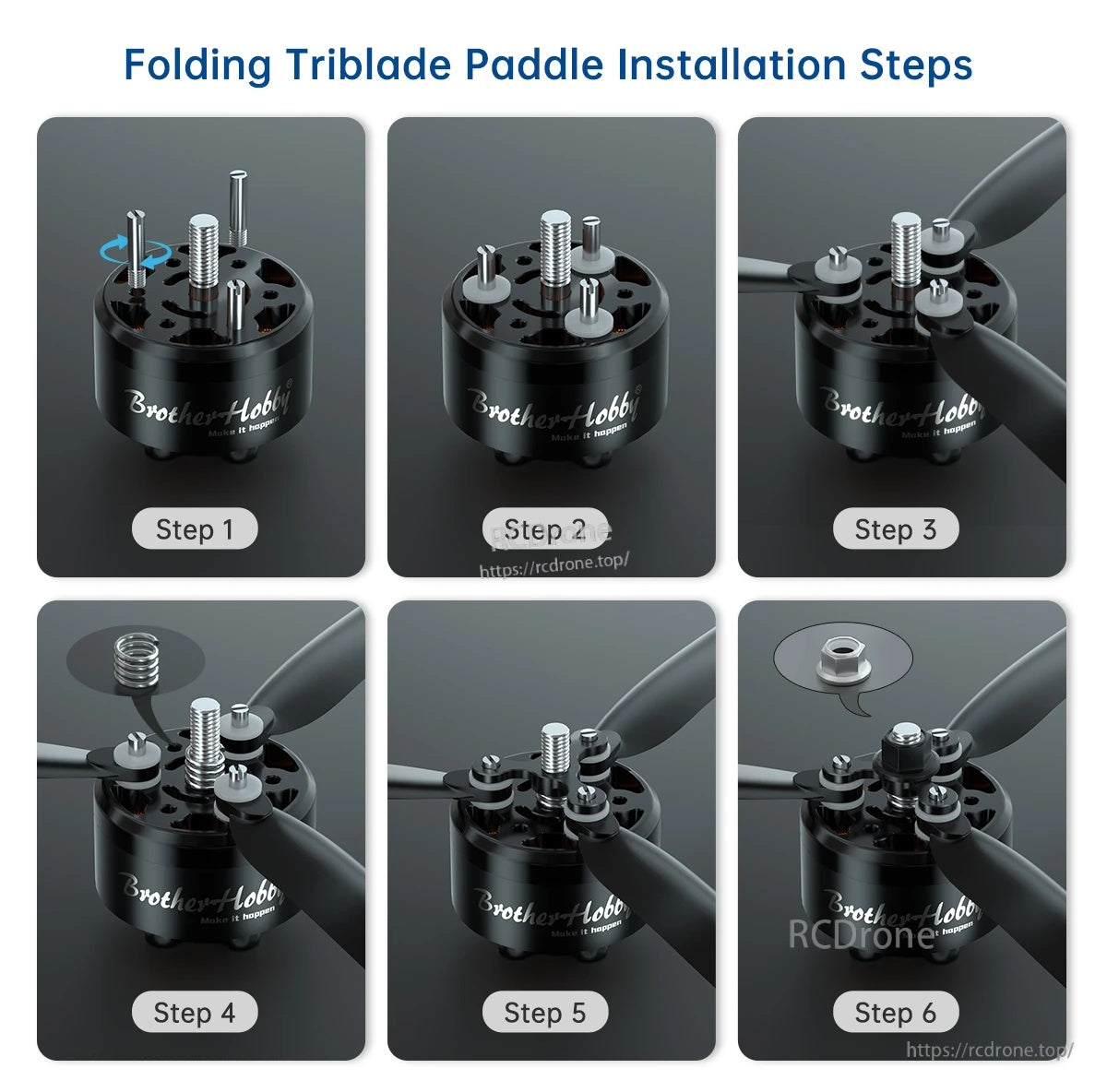

De installatie van de opvouwbare triblade paddle volgt zes stappen, waarbij de bladhub, schroeven en bovenste moer worden uitgelijnd voor een veilige pasvorm.

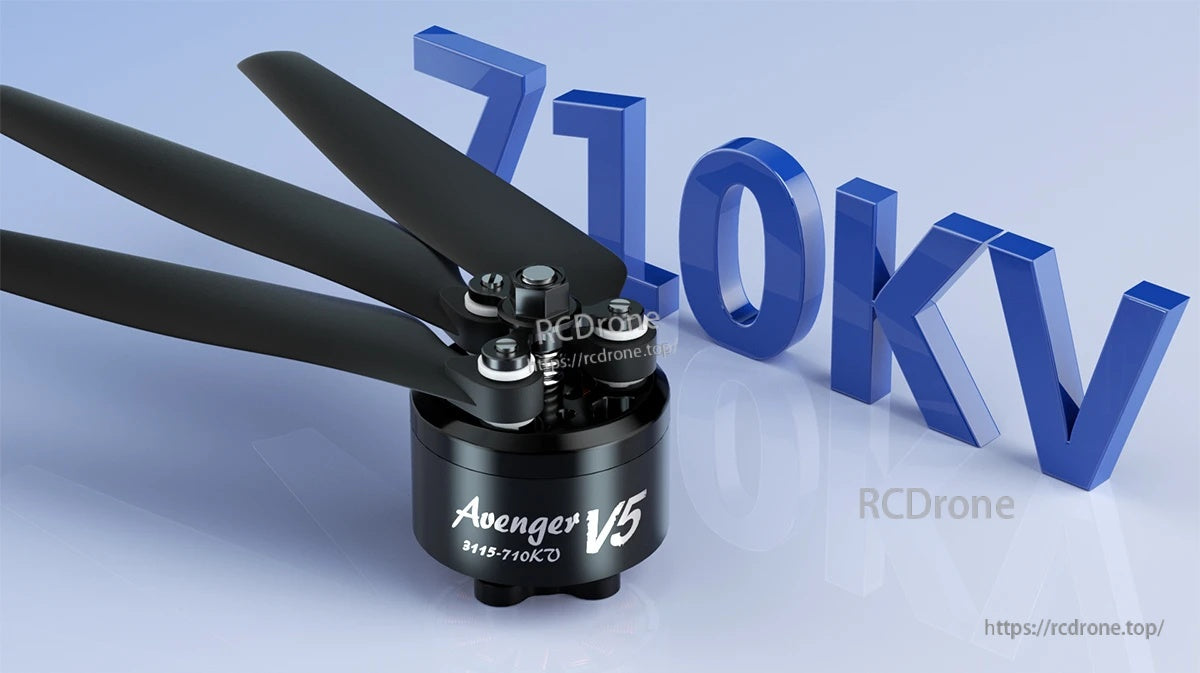

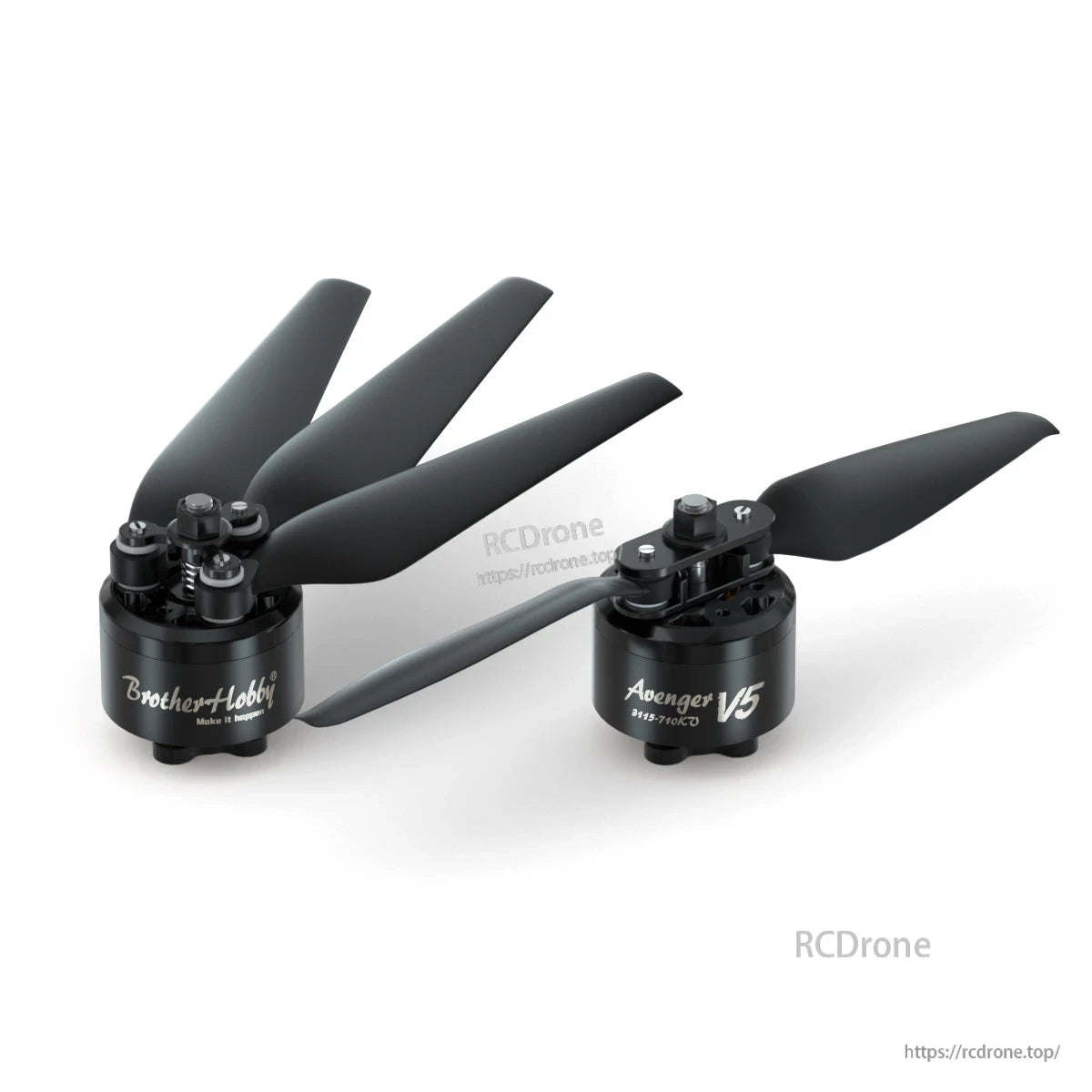

De BrotherHobby Avenger V5 motor wordt vooraf gemonteerd met een zwarte propeller en een compacte bovenste hub voor eenvoudige installatie.

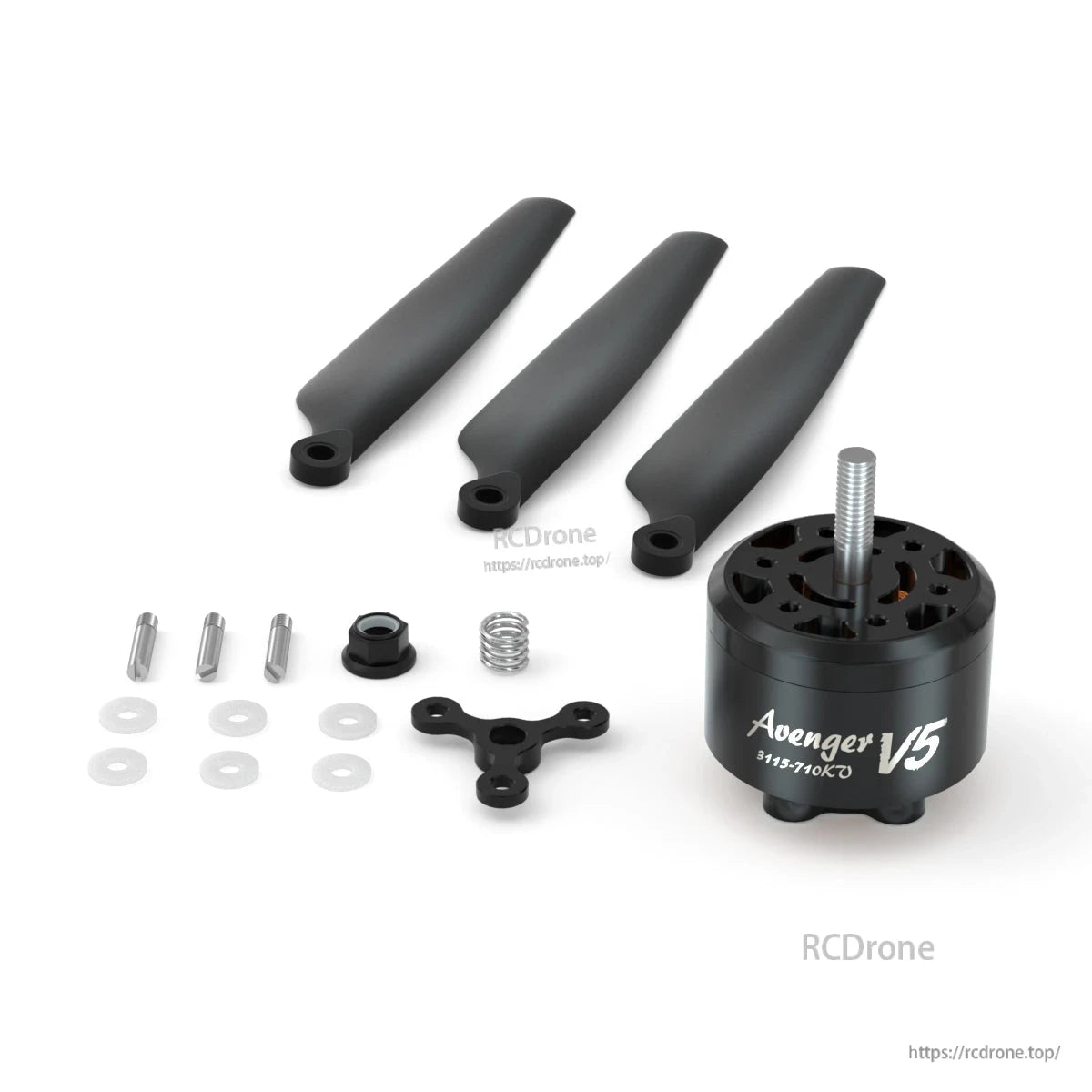

De Avenger 3115 V5 motor maakt gebruik van een opvouwbare propelleropstelling met afstandhouders, een propellerconnector en een flensmoer voor een veilige montage.

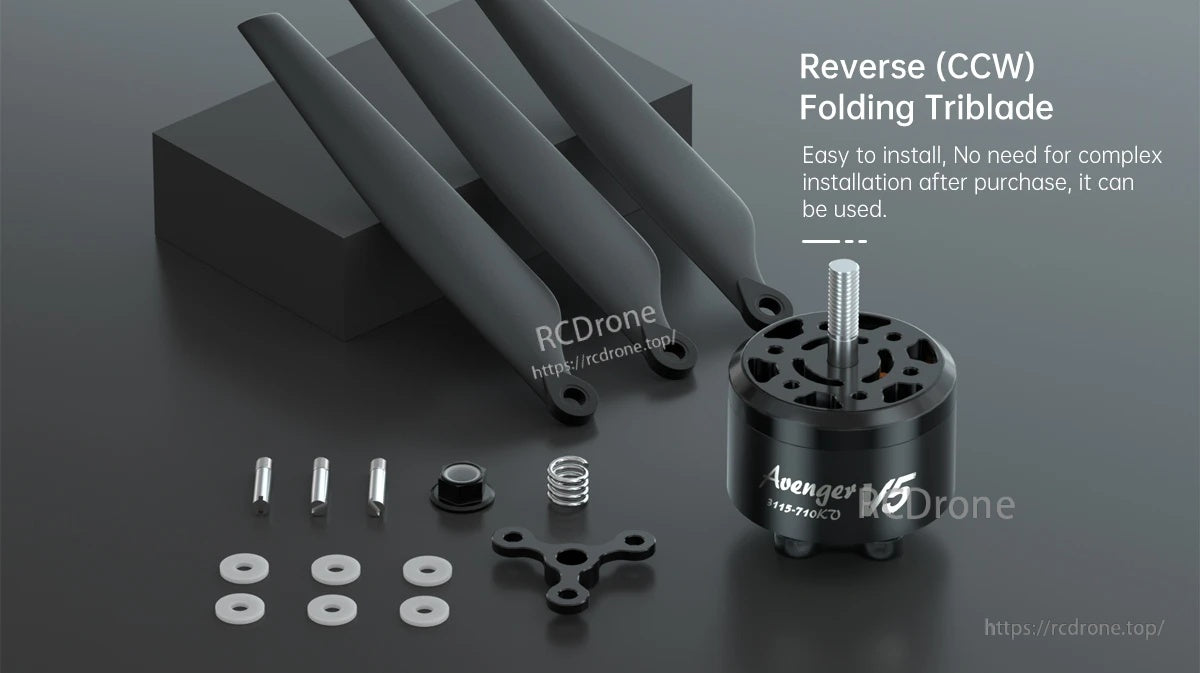

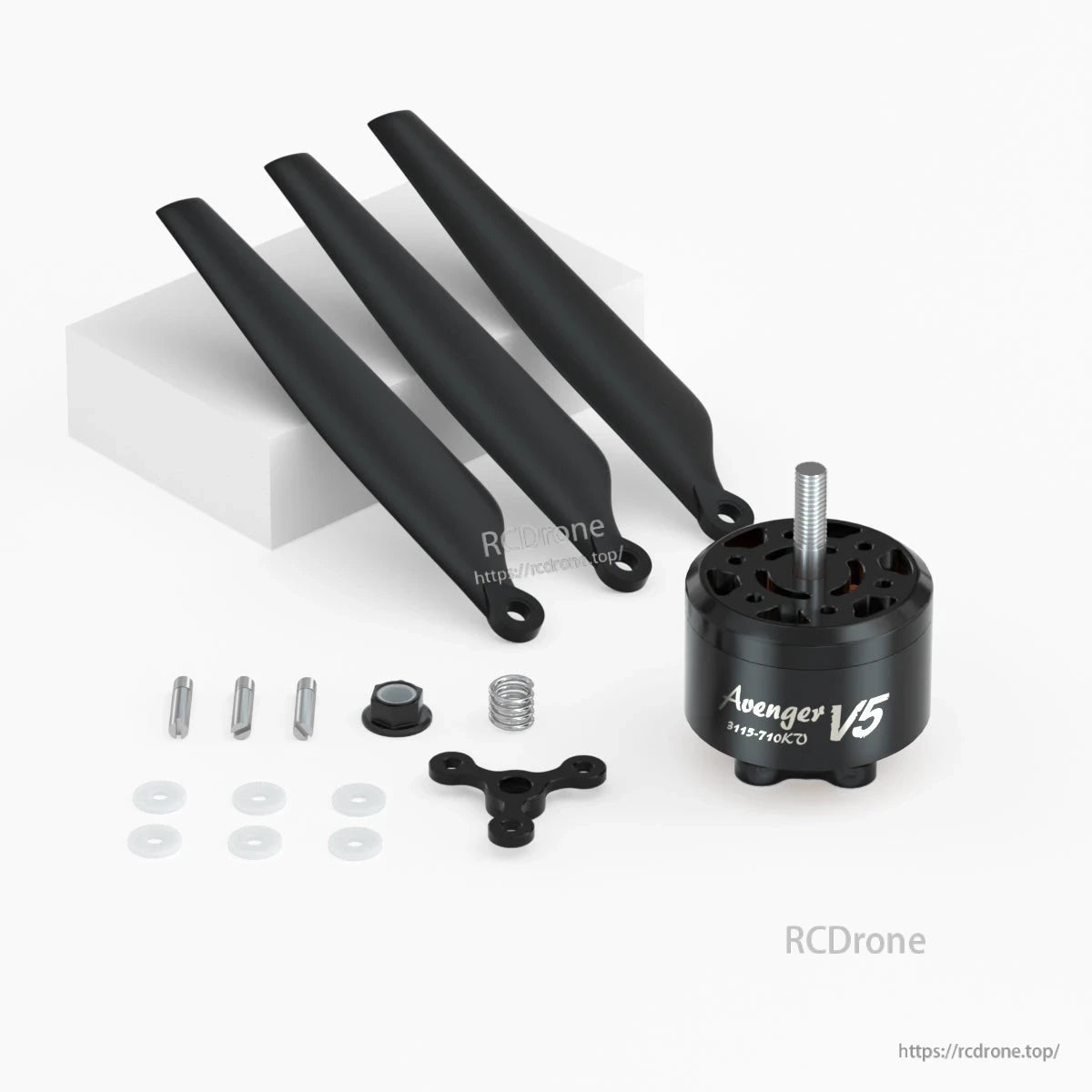

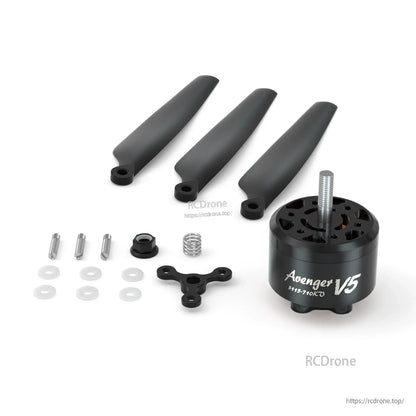

De Avenger V5 borstelloze motor wordt geleverd met omgekeerde (CCW) opvouwbare triblade propellers en een basis montagehardware set voor installatie.

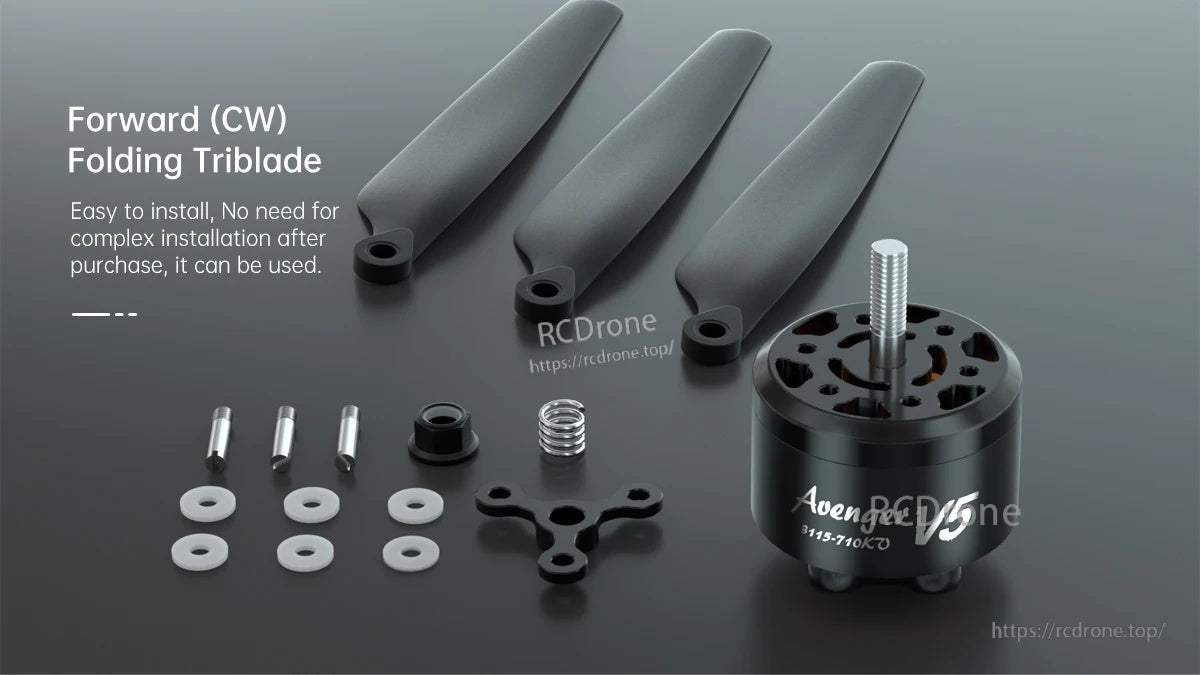

De Avenger 3115 V5 CW motor wordt geleverd met vooruit draaiende opvouwbare triblade propellers en bevat de schroeven, ringen en hubonderdelen die nodig zijn voor installatie.

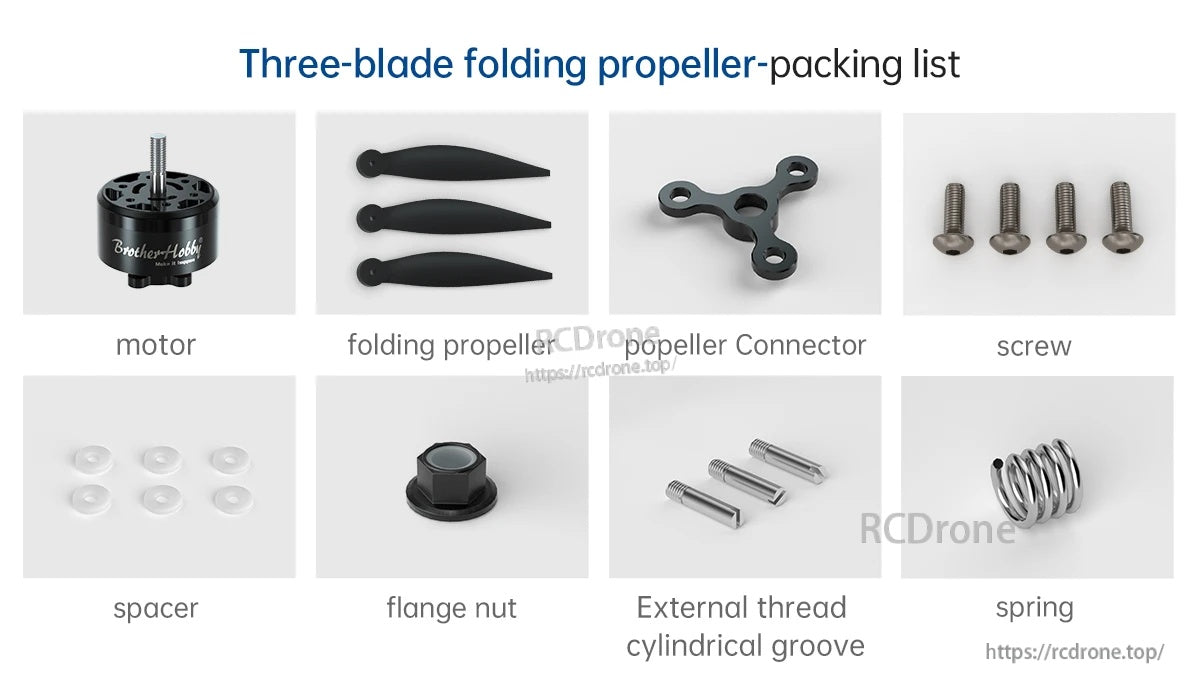

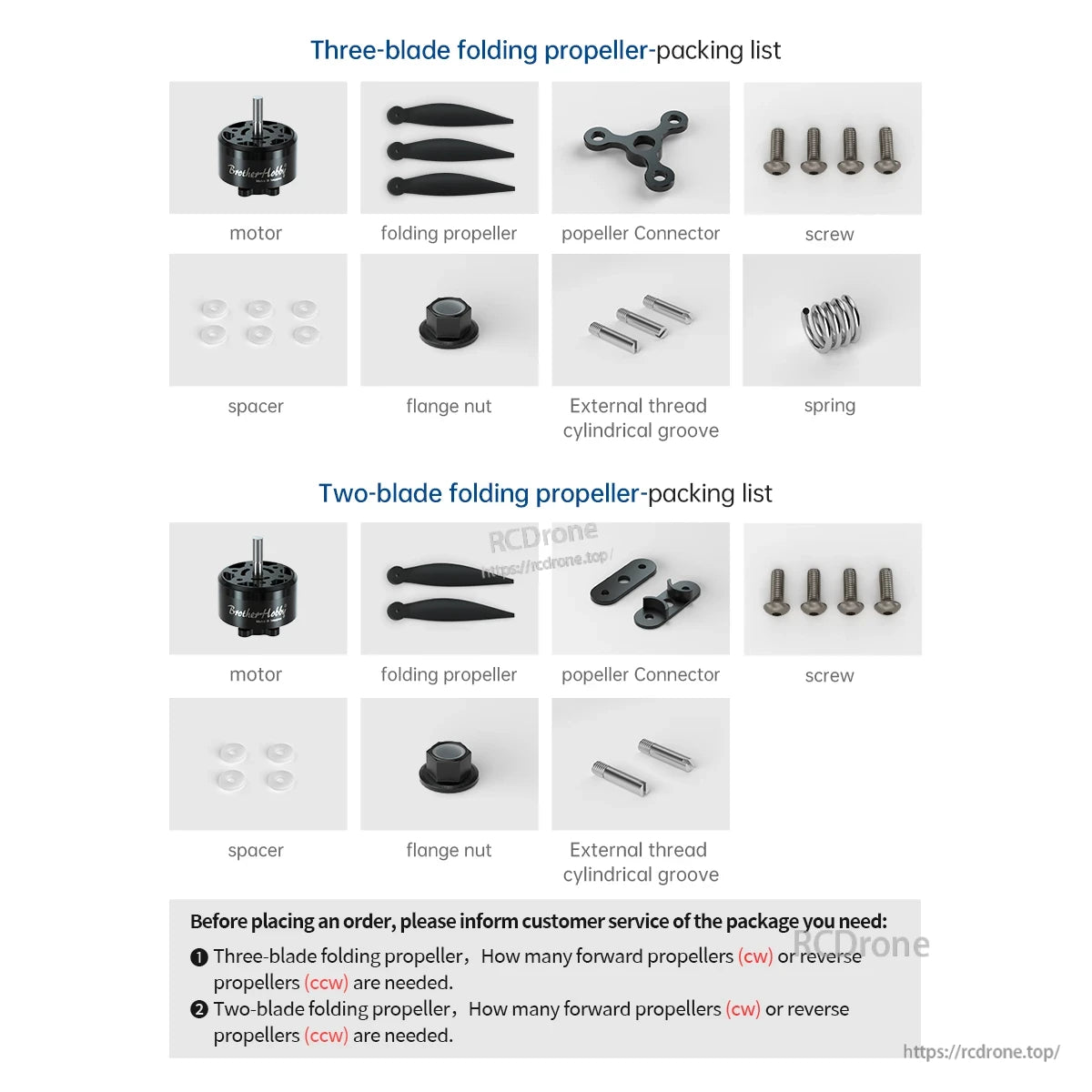

Het BrotherHobby Avenger 3115 V5 CW motorpakket bevat een set van drie-blad opvouwbare propellers met connector, schroeven, afstandhouders, flensmoer en veer voor installatie.

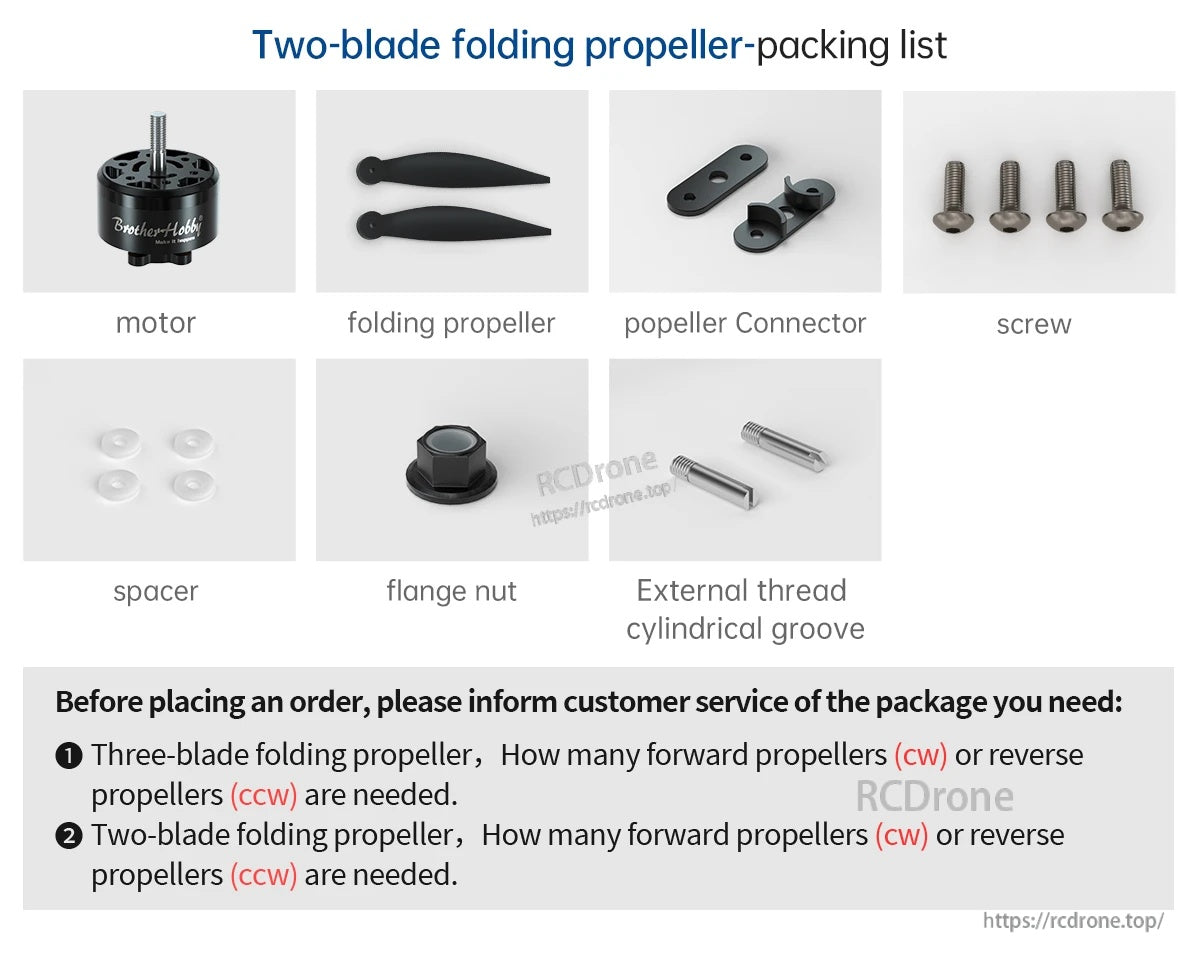

Het twee-blad opvouwbare propellerpakket bevat de motor, propellerbladen, connectoronderdelen, schroeven, afstandhouders en een flensmoer voor assemblage.

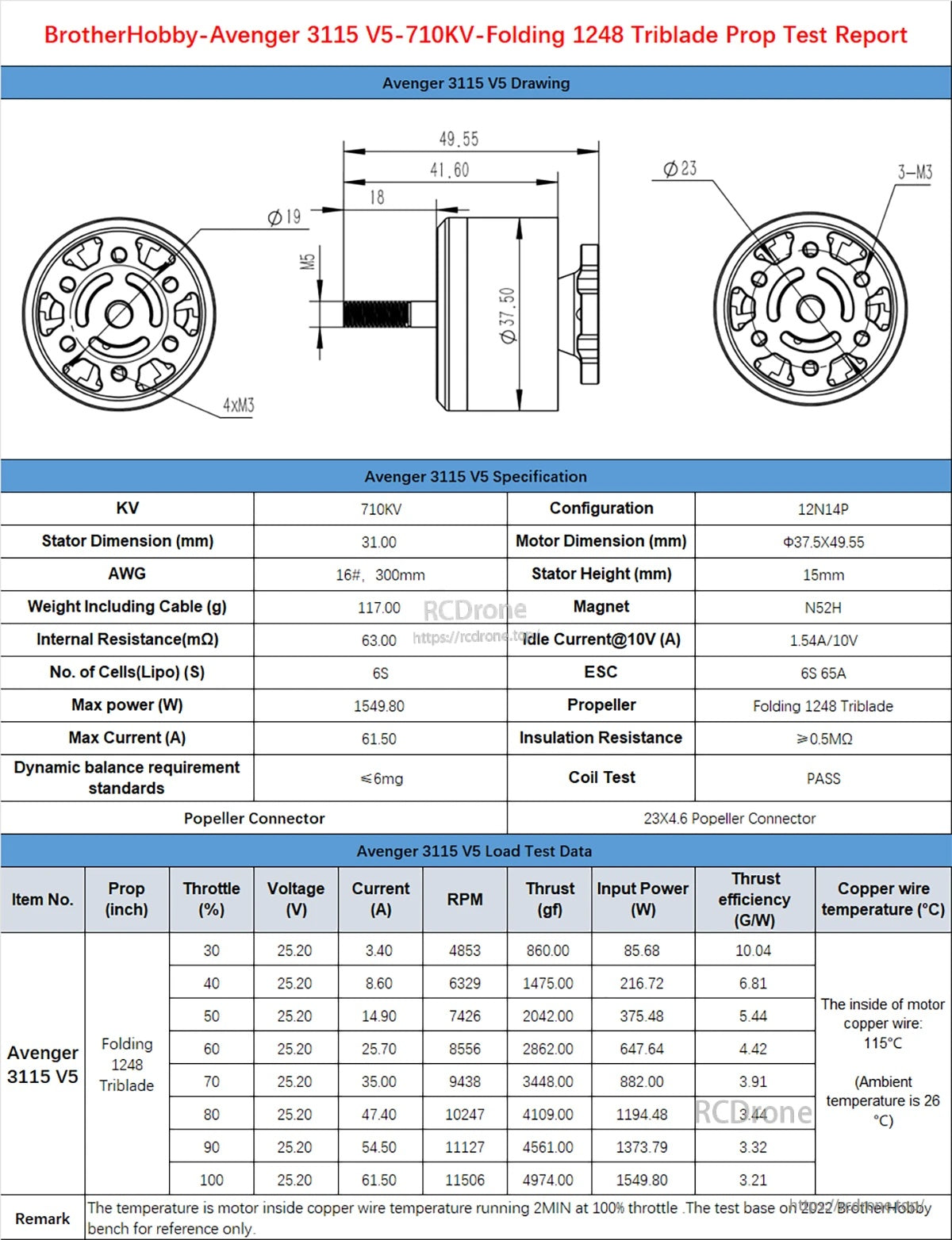

Het testverslag van de BrotherHobby Avenger 3115 V5 710KV motor vermeldt belangrijke specificaties en 6S testgegevens voor een opvouwbare 1248 triblade prop setup.
De BrotherHobby Avenger 3115 V5 CW is een 730KV, 12N14P motor met een 31,0 mm stator en een opgegeven gewicht van 177 g (met 170 mm kabel), plus belasting testgegevens tot 25,2 V.

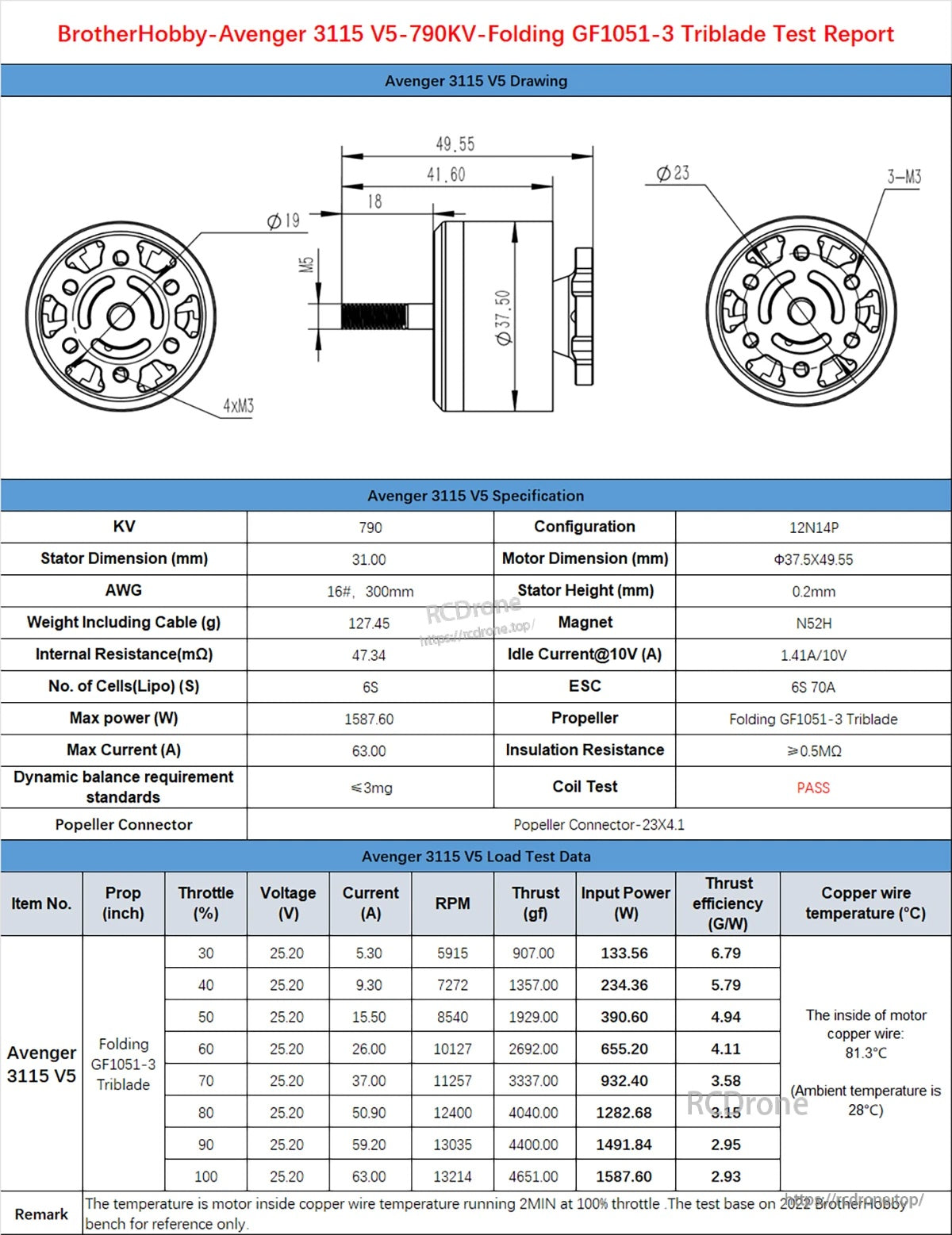

Het testverslag van de Avenger 3115 V5 vermeldt belangrijke specificaties en resultaten van stuwkracht/stroom/effectiviteit met een 12N14P setup met een GF1051-3 opvouwbare tri-blade prop.

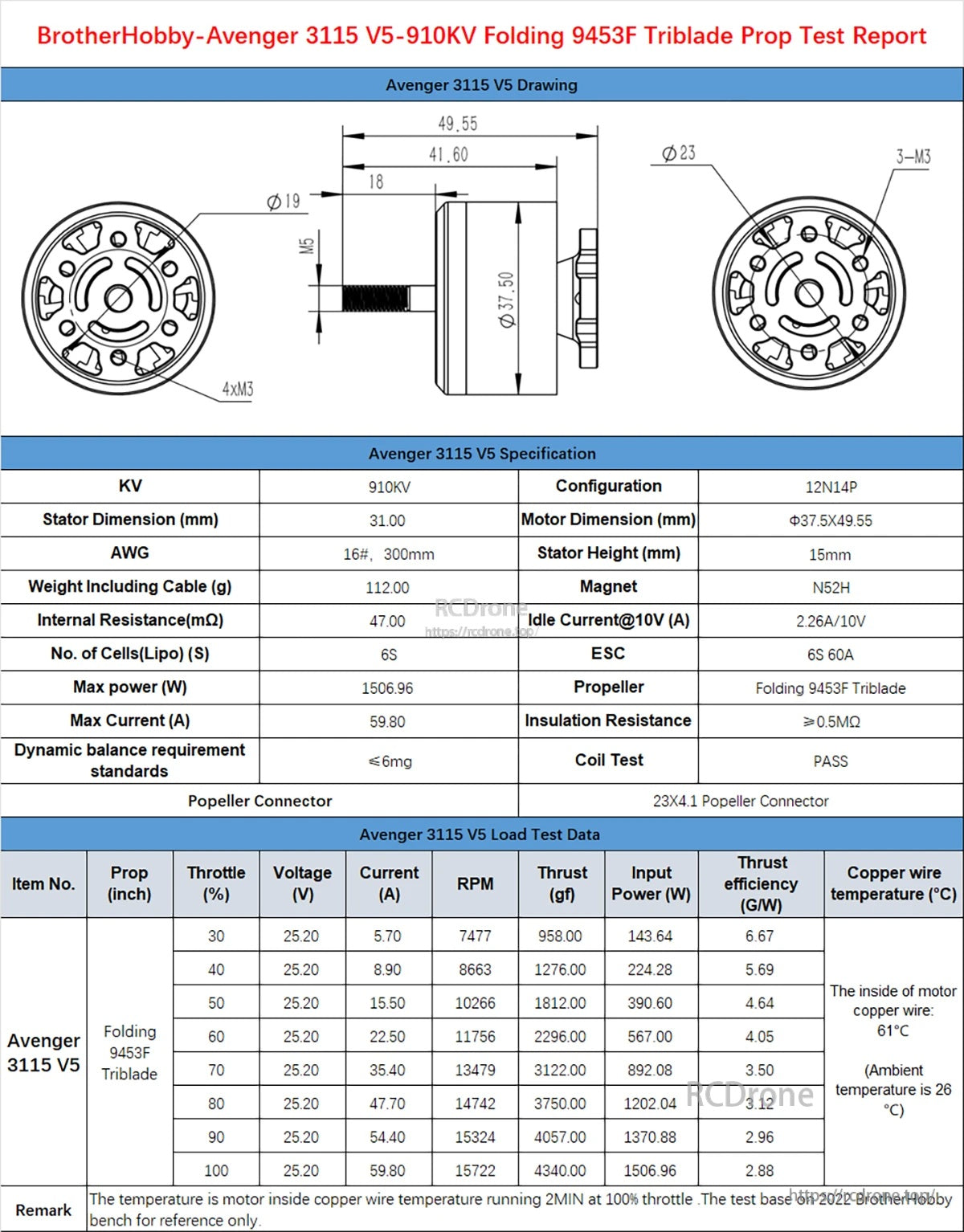

De specificatielijst van de Avenger 3115 V5 910KV-motor bevat een dimensionale tekening, belangrijke elektrische specificaties (6S, 12N14P, 112 g) en belastingstest gegevens voor stuwkracht/stroom met een 9453F opvouwbare propeller.
