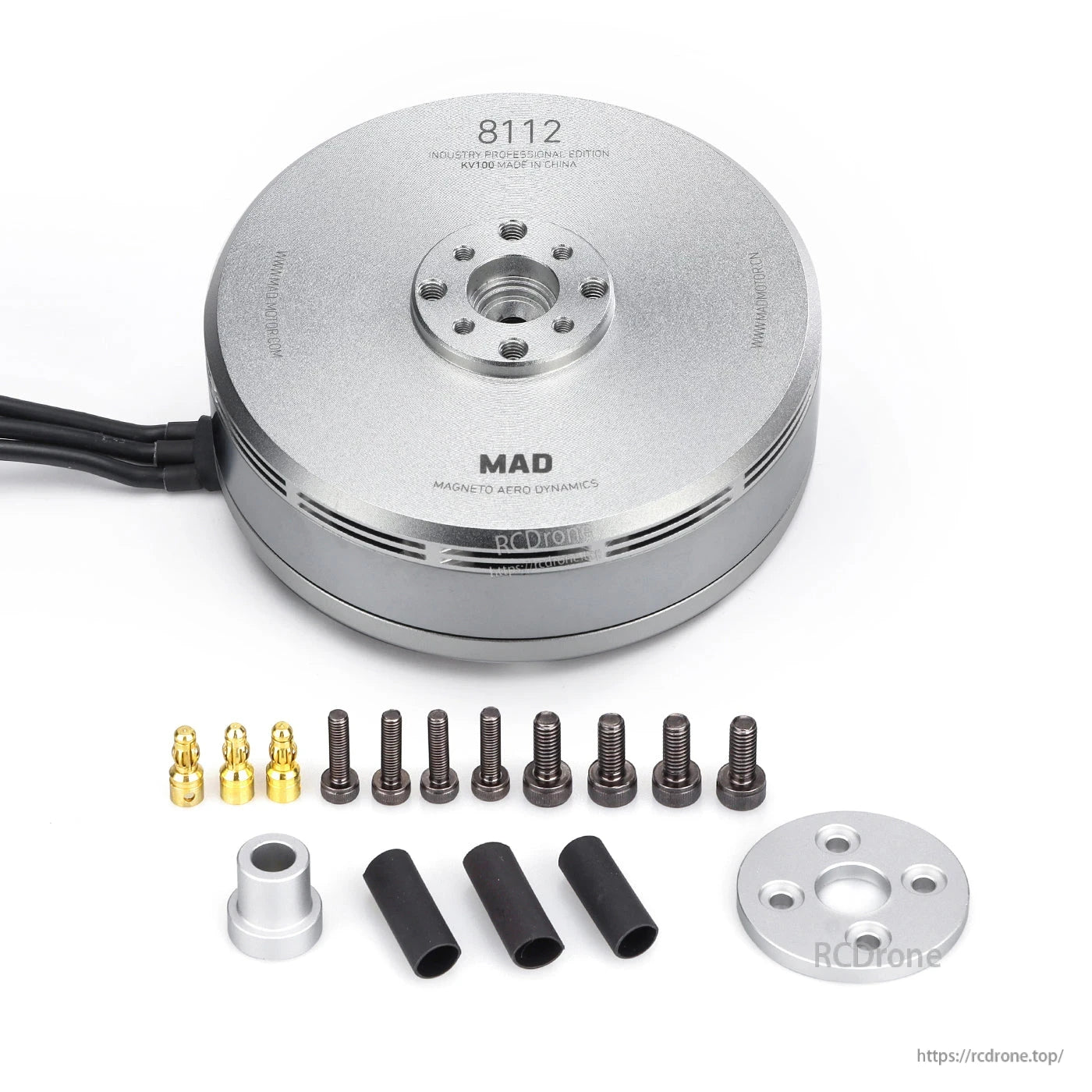

MAD 8112 IPE Zilver 100KV Drone Motor voor 12S, IP35, 36N40P, 382g, 88.6×32.5mm
MAD 8112 IPE Zilver 100KV Drone Motor voor 12S, IP35, 36N40P, 382g, 88.6×32.5mm
MAD
Kan beschikbaarheid voor afhalen niet laden
Overzicht
De MAD 8112 IPE Silver drone motor is gepositioneerd voor industriële drones en professionele mappingtoepassingen. Het is gebouwd voor 12S spanningssystemen, met de nadruk op duurzaamheid en een lichtgewicht structuur, en wordt aangegeven als 5% lichter dan typische 81-serie motoren. De zilveren behuizing is ontworpen om de warmteafvoer in omgevingen met hoge temperaturen te verbeteren.
Belangrijkste Kenmerken
- Ingebouwde ventilator voor verbeterde luchtstroom en thermische prestaties
- 36N40P multi-slot multipole ontwerp voor koppel en responsiviteit
- Hoogwaardige lagers voor een soepele, stabiele werking bij langdurig gebruik
- Zilveren behuizing voor warmteafvoer in omgevingen met hoge temperaturen
Specificaties
| Motormodel | MAD 8112 IPE V1.0 zilver |
| KV (RPM/V) | 100 KV |
| Nominale spanning | 12S lipo batterij |
| Aantal poolparen | 20 |
| Slot/Pool | 36N40P |
| Stator | Anticorrosief |
| Geëmailleerde draad Graad | 180°C |
| Magnet Graad | 150°C |
| Beschermingsgraad | IP35 |
| Kabel Lengte | 150 mm 16# Awg(Zwart) siliconen |
| Centrifugale Warmteafvoer | JA |
| Rotorbalans | ≤10 mg |
| Motorbalans | ≤20 mg |
| Propeller Bevestigingsgaten | D:20 M3×4, D:23 M4×4 |
| Motor Bevestigingsgaten | D:40 M4×4 |
| Asdichtingsdiameter | IN: 15 mm |
| Lagert | 6902ZZ*2 |
| Ontwrichtende test | 500 V |
| Motorformaat | D:88.6 × 32.5 mm |
| Geoptimaliseerd gewicht | 382 g |
| Aangeraden zweefkracht | 4.0~6.0 kgf |
| Maximale kracht | 11.1 kgf |
| Efficiëntie | >80% |
| Stroom zonder belasting | 1.1A/30V |
| Interne weerstand | 91 mΩ |
| Maximale stroom | 41 A |
| Maximaal vermogen | 1937 W |
| Maximaal koppel | 3.9 N·m |
| Aangeraden ESC | MAD AMPX 40A (5-14S) HV |
| Aangeraden propellers | 28x8.2, 29x8.7, 30x10.0 |
| UAV startgewicht | 12S 28" / 4kg-Quadcopter 21kg-Hexacopter 28kg-Octocopter |
| Single rotor startgewicht | 4kg ~ 6kg |
| Product verpakt gewicht | 682 g (150 x 150 x 65 mm) |
Tekeningen / Montageafmetingen
- Buitendiameter: Ø88.6 mm
- Toon lichaamslengte: 29.5 mm + 3 mm
- Motor montage: Ø40 - M4×4
- Prop montage: Ø20 - M3×4; Ø23 - M4×4
- Gatenpatroon: Ø20 - 4×Ø3.2
Prestatiegegevens (12S / 48V referentie)
Gemeten met een ingangs spanning van 48 V, bij 25°C en zeeniveau. Rotatiesnelheid werd aangepast door het gas.
FLUXER PRO 28x8.4 MATT + AMPX 40A (5-14S) HV (12S, MAX 70°C)
| Throttle (%) | Spanning (V) | Stroom (A) | Ingangsvermogen (W) | Uitgangsvermogen (W) | Koppel (N·m) | RPM | Stuwkracht (g) | Efficiëntie (%) | Efficiëntie (gf/W) |
|---|---|---|---|---|---|---|---|---|---|
| 30 | 48.19 | 1.91 | 91.5 | 64.6 | 0.408 | 1497 | 1240 | 69.99 | 13.5 |
| 35 | 48.18 | 2.68 | 128.9 | 95.0 | 0.531 | 1710 | 1615 | 73.87 | 12.7 |
| 40 | 48.17 | 3.63 | 174.2 | 131.9 | 0.658 | 1915 | 2045 | 75.67 | 11.7 |
| 45 | 48.16 | 4.77 | 229.4 | 179.3 | 0.807 | 2124 | 2524 | 78.13 | 11.0 |
| 50 | 48.15 | 6.38 | 306.6 | 246.0 | 0.995 | 2350 | 3118 | 80.19 | 10.2 |
| 55 | 48.12 | 8.21 | 394.3 | 320.1 | 1.178 | 2595 | 3642 | 81.14 | 9.2 |
| 60 | 48.06 | 10.39 | 498.9 | 409.1 | 1.394 | 2802 | 4356 | 81.96 | 8.7 |
| 65 | 48.05 | 12.57 | 603.7 | 498.5 | 1.591 | 2992 | 4985 | 82.53 | 8.3 |
| 70 | 48 | 15.24 | 730.9 | 601.5 | 1.813 | 3169 | 5647 | 82.23 | 7.7 |
| 75 | 47.97 | 17.56 | 841.9 | 704.2 | 2.008 | 3349 | 6285 | 83.6 | 7.5 |
| 80 | 47.88 | 20.37 | 974.7 | 832.1 | 2.260 | 3516 | 7109 | 85.34 | 7.3 |
| 85 | 47.87 | 23.88 | 1142.5 | 962.4 | 2.483 | 3701 | 7852 | 84.19 | 6.9 |
| 90 | 47.86 | 29.05 | 1390.1 | 1105.4 | 2.734 | 3862 | 8606 | 79.49 | 6.2 |
| 95 | 47.76 | 35.36 | 1688.3 | 1310.9 | 3.079 | 4056 | 9616 | 77.61 | 5.7 |
| 100 | 47.71 | 33.46 | 1595.8 | 1302.5 | 3.064 | 4059 | 9543 | 81.62 | 6.0 |
FLUXER PRO 29x8.7 MATT + AMPX 40A (5-14S) HV (12S, MAX 83°C)
| Gas (%) | Spanning (V) | Stroom (A) | Ingangsvermogen (W) | Uitgangsvermogen (W) | Koppel (N·m) | RPM | Stuwkracht (g) | Efficiëntie (%) | Efficiëntie (gf/W) |
|---|---|---|---|---|---|---|---|---|---|
| 30 | 48.2 | 1.99 | 95.6 | 72.3 | 0.463 | 1493 | 1425 | 75.65 | 14.8 |
| 35 | 48.2 | 2.82 | 135.2 | 107.5 | 0.603 | 1703 | 1888 | 79.44 | 13.8 |
| 40 | 48.19 | 3.85 | 185.5 | 149.9 | 0.752 | 1906 | 2235 | 80.76 | 12.3 |
| 45 | 48.18 | 5.18 | 249.1 | 205.0 | 0.931 | 2103 | 2884 | 82.26 | 11.6 |
| 50 | 48.17 | 6.94 | 333.7 | 274.9 | 1.125 | 2334 | 3494 | 82.34 | 10.5 |
| 55 | 48.11 | 9.07 | 435.8 | 361.5 | 1.352 | 2554 | 4270 | 82.92 | 9.7 |
| 60 | 48.07 | 11.31 | 543.2 | 452.6 | 1.568 | 2757 | 4874 | 83.27 | 9.0 |
| 65 | 48.06 | 13.82 | 663.6 | 550.4 | 1.789 | 2939 | 5572 | 82,89 | 8,4 |
| 70 | 48,05 | 17,04 | 818,5 | 656,9 | 2,016 | 3113 | 6234 | 80,2 | 7,6 |
| 75 | 47,95 | 20,14 | 965,3 | 770,6 | 2,246 | 3278 | 6973 | 79,79 | 7,2 |
| 80 | 47,87 | 22,11 | 1057,6 | 899,5 | 2,486 | 3441 | 7716 | 84,65 | 7,3 |
| 85 | 47,81 | 25,84 | 1234,8 | 1046,0 | 2,767 | 3610 | 8516 | 84,57 | 6,9 |
| 90 | 47,79 | 30.37 | 1450.8 | 1183.3 | 3.005 | 3760 | 9276 | 81.52 | 6.4 |
| 95 | 47.69 | 35.81 | 1707.3 | 1378.4 | 3.323 | 3961 | 10199 | 80.69 | 6.0 |
| 100 | 47.67 | 35.91 | 1711.1 | 1378.2 | 3.337 | 3944 | 10292 | 80.51 | 6.0 |
FLUXER PRO 30x10.0in MATT + AMPX 40A (5-14S) HV (12S, MAX 92°C)
| Gas (%) | Spanning (V) | Stroom (A) | Ingangsvermogen (W) | Uitgangsvermogen (W) | Koppel (N·m) | RPM | Stuwkracht (g) | Efficiëntie (%) | Efficiëntie (gf/W) |
|---|---|---|---|---|---|---|---|---|---|
| 30 | 48.2 | 2.37 | 113.4 | 89.8 | 0.587 | 1462 | 1684 | 79.15 | 14.8 |
| 35 | 48.19 | 3.35 | 160.8 | 130.0 | 0.744 | 1669 | 2174 | 80.76 | 13.5 |
| 40 | 48.18 | 4.64 | 223.0 | 180.3 | 0.923 | 1865 | 2714 | 80.79 | 12.1 |
| 45 | 48.16 | 6.22 | 298.9 | 244.2 | 1.139 | 2049 | 3324 | 81.65 | 11.1 |
| 50 | 48.15 | 8.23 | 395.6 | 324.5 | 1.369 | 2235 | 3996 | 81.97 | 10.1 |
| 55 | 48.09 | 10.7 | 513.9 | 422.6 | 1.635 | 2468 | 4835 | 82.17 | 9.4 |
| 60 | 48.07 | 13.68 | 656.9 | 531.5 | 1.915 | 2650 | 5634 | 80.87 | 8.6 |
| 65 | 48.03 | 15.26 | 780.3 | 641.4 | 2.168 | 2825 | 6379 | 82.17 | 8.2 |
| 70 | 47.96 | 19.89 | 953.4 | 754.2 | 2.409 | 2990 | 7071 | 79.08 | 7.4 |
| 75 | 47.95 | 23.94 | 1147.4 | 878.6 | 2.677 | 3134 | 7851 | 76.54 | 6.8 |
| 80 | 47.84 | 26.3 | 1258.0 | 1015.0 | 2.952 | 3284 | 8631 | 80.85 | 6.9 |
| 85 | 47.77 | 30.96 | 1478.2 | 1154.5 | 3.218 | 3427 | 9432 | 78.05 | 6.4 |
| 90 | 47.66 | 35.47 | 1690.0 | 1314.1 | 3.509 | 3576 | 10163 | 77.71 | 6.0 |
| 95 | 47.59 | 42.68 | 2030.3 | 1516.2 | 3.881 | 3731 | 11258 | 74.53 | 5.5 |
| 100 | 47.57 | 40.73 | 1937.0 | 1498.6 | 3.854 | 3714 | 11714 | 77.34 | 5.7 |
De bovenstaande gegevens zijn de theoretische waarden wanneer de invoerspanning 48 V is, alleen ter referentie.Met een extra koeling: stroom boven 41 A is een niet-werkzone; 16–41 A is een kortdurende werkzone (ongeveer 10–30 s); en onder 16 A is een duurzame werkzone. Controleer de looptijd van de motor op basis van de omgevingstemperatuur en de warmteafvoersituaties.
Wat is inbegrepen
- Motor x1
- Propellerplaat x1
- Locatiepin x1
- 3.5mm Bullet Connector x3
- Krimpkous x3
- M4*10 Motorschroeven x4
- M3*12 Propellerschroeven x4
- Schroevendraaier / Sticker x2
Toepassingen
- Precisie luchtmapping en survey drones
- Industriële UAV's die opereren in warme klimaten of onder langdurige werkbelasting
Voor compatibiliteitsvragen (12S-configuratie, ESC-selectie, prop matching) neem contact op support@rcdrone.top or bezoek https://rcdrone.top/ .
Details

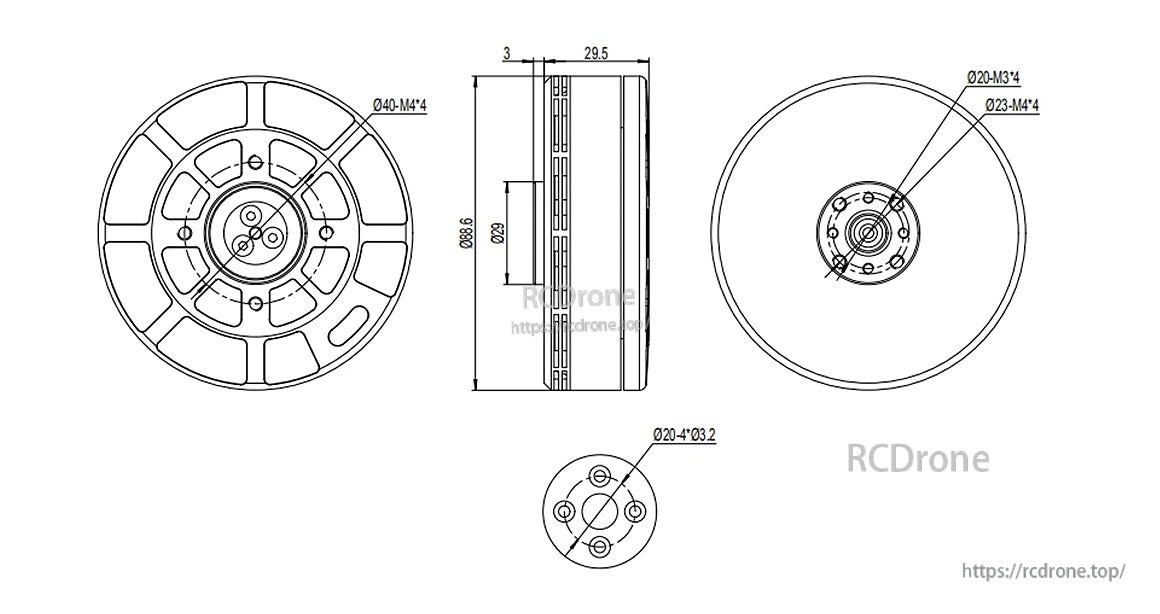

MAD 8112 IPE motorafmetingen en de indeling van de montagegaten helpen de geschiktheid met uw frame en hardware te bevestigen vóór installatie.

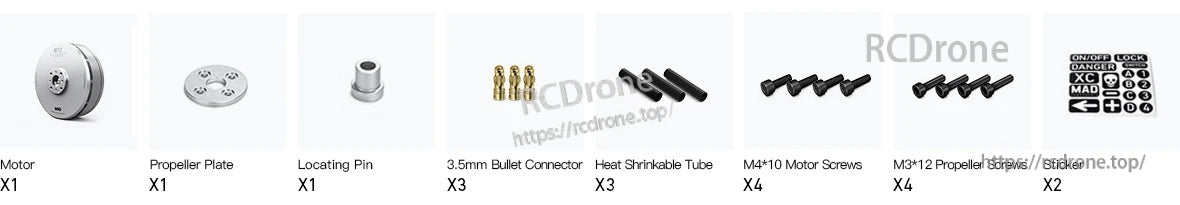

De MAD 8112 motor bevat een propellerplaat, positioneringspen, bullet connectors met krimpkous, en montage- en propschroeven voor een eenvoudige installatie.

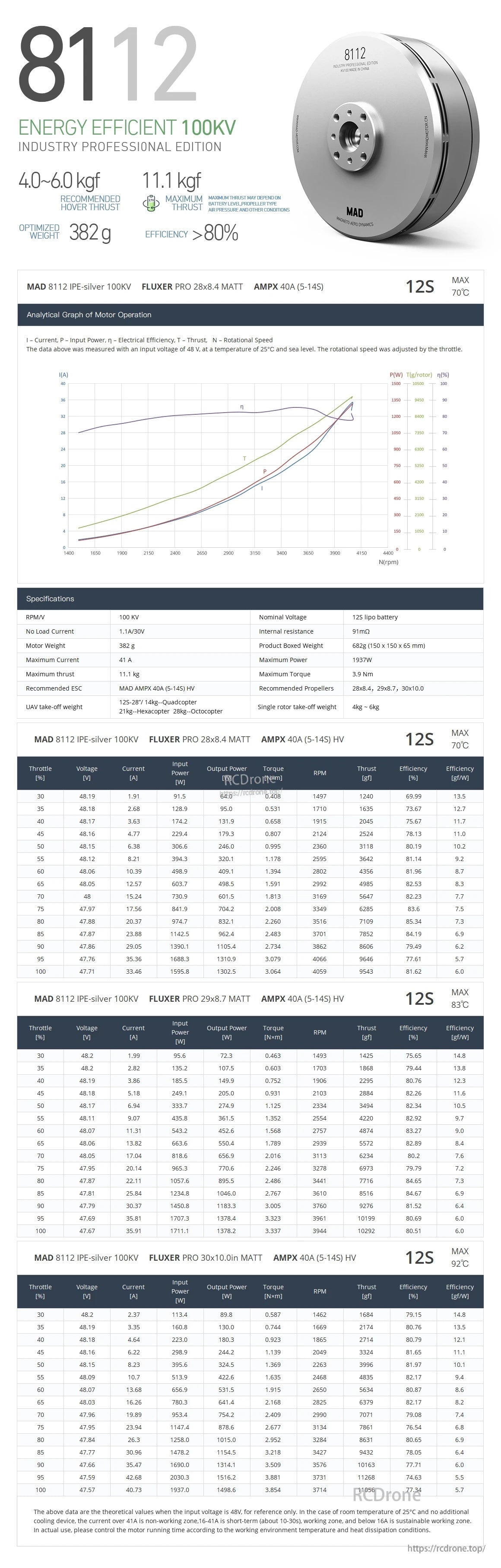

De datasheet van de MAD 8112 100KV motor vermeldt belangrijke prestatiegegevens zoals 12S-ondersteuning, efficiëntie boven 80%, en stuwkracht tot 11,1 kgf.
