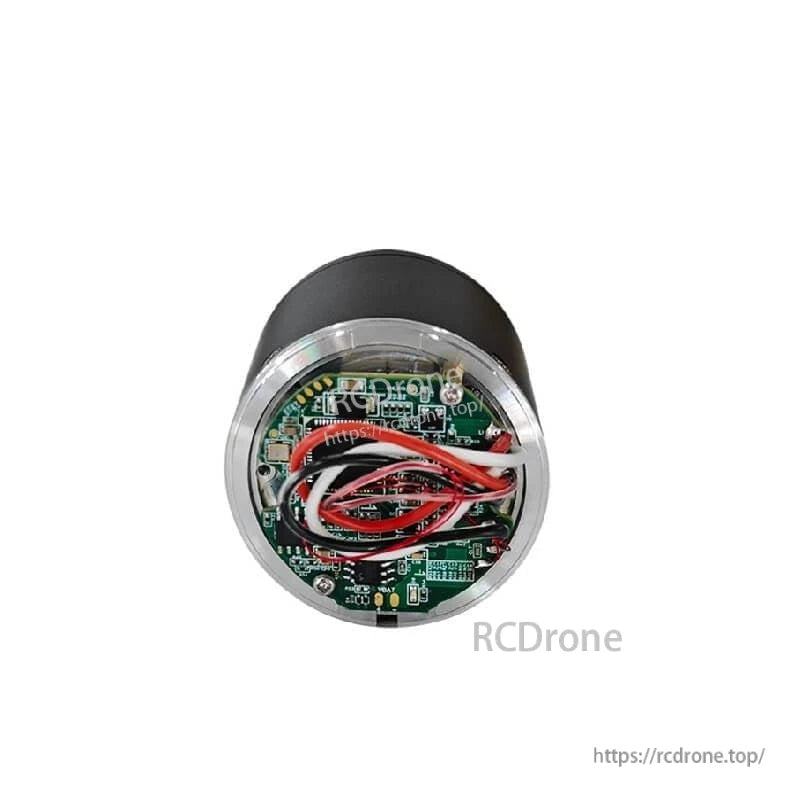

  • 24V, 31W planetary motor with 8:1 ratio, CAN interface, 14-bit encoder, IP54 rating, and compact cylindrical design.
1 6

SteadyWin GIM3510-8 Planetaire Reductiemotor — 24V (12–40V), 31W, 8:1 Overbrenging, CAN, 14-bits Encoder, IP54

SteadyWin GIM3510-8 Planetaire Reductiemotor — 24V (12–40V), 31W, 8:1 Overbrenging, CAN, 14-bits Encoder, IP54

SteadyWin

$96.00 USD
$96.00 USD
Aanbieding Uitverkocht
Belastingen inbegrepen. Verzendkosten worden berekend bij de checkout.
Versie
Aandrijving Selectie
Encoder
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Alle details bekijken

Overzicht

SteadyWin GIM3510-8 Planetaire Reducer Motor is een compacte robotmotor ontworpen voor robottoepassingen die geïntegreerde reductie, encoderfeedback en CAN-communicatie vereisen. De GIM3510-8 combineert een 8:1 planetaire versnellingsbak met een geïntegreerde borstelloze motor en encoder om gecontroleerd koppel en snelheid te leveren voor humanoïde robots, robotarmen, exoskeletten en kleine AGV/viervoetige gewrichten.

Belangrijkste Kenmerken

  • Geïntegreerde planetaire reducer (8:1) met ALU-tandwielen en lage speling (15 boogminuten).
  • Ingebouwde CAN-communicatie en 14-bits encoder voor gesloten-lusregeling; tweede encoder ondersteund.
  • Brede voedingsspanning: nominaal 24 V (12–40 V bereik); compatibel met het GDZ34 stuurmodel.
  • Compacte vormfactor en laag gewicht voor ruimtebeperkte robotgewrichten (Dia46 x 46,5 mm zonder stuur).
  • IP54 bescherming en brede bedrijfstemperatuur: -20°C tot +80°C.

Technische Specificaties

&
Parameter Waarde
Model GIM3510-8
Driver Model GDZ34
Nominale Spanning 24 V (12-40V bereik)
Vermogen 31 W
Nominaal Koppel 1.4 Nm
Stalling Koppel 6 Nm
Nominale Snelheid na Vermindering 120 RPM
Max Snelheid na Vermindering 560 RPM
Nominale Stroom 1.3 A
Stalling Stroom 25.3 A
Fase Weerstand 0.48 Ohm
Fase Inductantie 0.31 mH
Snelheid Constante 23.53 rpm/V
Koppelconstante 0.32 Nm/A
Aantal Poolparen 7 Paren
Overbrengingsverhouding 8:1
Type Versnelling Planetaire
Reducer Versnellingsmateriaal ALU
Reducer Versnellingsspeling 15 arcmin
Motorgewicht (zonder Driver) 247 g
Motorgewicht (met Driver) 259 g
Afmeting (zonder Driver) Dia46 x 46.5 mm
Afmeting (met Driver) Dia46 x 51.5 mm
Max Axiale Last 75 N
Max Radiale Last 300 N
Geluid <60 dB
Communicatie CAN
Tweede Encoder JA
Beschermingsgraad IP54
Bedrijfstemperatuur -20°C tot +80°C
Encoder Resolutie 14 Bit
Gescheiden Encoder Ondersteuning NEE
Aangepaste Rem Ondersteuning JA

Toepassingen

  • Humanoïde robots
  • Robotarmen
  • Exoskeletten
  • Viervoetige robots
  • AGV voertuigen
  • ARU robots

Voor klantenservice en technische vragen, neem contact op met support@rcdrone.top.
