Overzicht
De ViewPro Hawkeye U818 Drone Gimbal-camera is een krachtige dual-sensor camera die is ontworpen voor bewakings- en trackingtoepassingen. Het beschikt over een CMOS EO-sensor met een resolutie van 1920x1080 en een ongekoelde VOx-warmtebeeldcamera met een resolutie van 640x512, wat ongeëvenaarde helderheid en details oplevert. Met een detectiebereik van maximaal 1000 m voor voertuigen en 600 m voor thermische beeldvorming ondersteunt deze camera nauwkeurige observatie. De 3-assige gimbal biedt ±0,02° trillingsstabiliteit en een mechanisch bereik van -55° tot 130° voor pitch, wat zorgt voor een soepele en stabiele werking. Bovendien ondersteunt het meerdere besturingsmethoden, waaronder TTL, S.BUS en TCP/UDP, wat naadloze integratie met UAV-systemen biedt voor veelzijdig gebruik.
Belangrijkste kenmerken
Hardware-uitmuntendheid:
- Breed ingangsspanningsbereik: Werkt op 12V met ingangsondersteuning van 3S-6S (12V~25,2V).
- Efficiënt stroomverbruik: Het gemiddelde stroomverbruik bedraagt 7,2 W, met een piek van 14,5 W.
- Hoogwaardige output: Ondersteunt IP-videostreaming in RTSP/UDP (720p/1080p bij 30 fps) met H264/H265-codering.
- Ruime opslag: De lokale opslag ondersteunt SD-kaarten tot 512 GB, waardoor u JPG-afbeeldingen met een hoge resolutie (1920x1080) en MP4-video-opnamen met 1080p 30 fps kunt opslaan.
- Robuuste bouw: Werkt betrouwbaar in zware omstandigheden, met een werktemperatuurbereik van -20°C tot +50°C.
Specificaties van Precision Gimbal:
- Soepele bewegingsbereik:
- Helling: -55° tot 130°
- Rol: ±70°
- Gieren: ±150° / ±360°*N (IP-uitgangsversie).
- Hoge stabiliteit: Een trillingshoeknauwkeurigheid van ±0,02° zorgt voor stabiele beelden.
- Eén-sleutel centrering: Snelle reset naar neutrale posities voor extra gebruiksgemak.
Specificaties EO-camera:
- Superieure beeldvorming: Uitgerust met een CMOS-sensor met een resolutie van 1920x1080.
- Indrukwekkend bereik: Detecteert voertuigen tot op 1000 m afstand en identificeert menselijke figuren tot op 400 m.
- Verbeterde weergave: Heeft een brandpuntsafstand van 8 mm, een gezichtsveld van 38,3° x 22,1° en een anticondensfunctie.
- Digitale zoom: Ondersteunt zoomniveaus van 1x tot 8x voor gedetailleerde observaties.
Specificaties voor thermische beeldvorming:
- Geavanceerde thermische technologie: Maakt gebruik van een ongekoelde VOx-langegolf-warmtebeeldcamera (8 μm-14 μm) met een resolutie van 640x512.
- Optimale detectie: Detecteert voertuigen op 600 m en menselijke figuren op 250 m.
- Superieure helderheid: NETTOD ≤50mK@F1.0 ensunauwkeurige thermische metingen.
- Aanpasbare beeldvorming: Meerdere kleurenpaletten (witgloeiend, zwartgloeiend, pseudo-kleur) en digitale zoom (1x~8x).
Object volgen:
- Hoge updatesnelheid: Volgt objecten met een afwijkingspixelupdatefrequentie van 60 Hz.
- Veelzijdige trackingformaten: Verwerkt objecten van 16x16 pixels tot 128x128 pixels.
- Geheugen en snelheid: Kan objectgeheugen voor 100 frames opslaan en volgen met snelheden van meer dan 48 pixels/frame.
Systeemintegratie:
- Weergave op het scherm (OSD): Geeft de gier-/kantelhoek, vergroting, GPS-gegevens, hoogte en tijd weer.
- Geotaggen: Sluit GPS-coördinaten en tijd in EXIF-metagegevens in.
- Naadloze protocolondersteuning: Volledig compatibel met Mavlink (Ardupilot en PX4), inclusief optionele "Follow Me"-modus.
- Video-opties: Ondersteunt EO/IR-videostitching met meerdere uitvoermodi.
Specificaties
Hardwareparameter U818 | |
Werkspanning | 12V |
Ingangsspanning | 3S ~ 6S (12V ~ 25,2V) |
Dynamische stroom | 600~1200mA bij 12V |
Stroomverbruik | Gemiddeld 7,2 W, max 14,5 W |
Werkomgeving temp. | -20℃ ~ +50℃ |
Uitvoer | IP (RTSP/UDP 720p/1080p 30 fps H264/H265) |
Lokale opslag | SD-kaart (tot 512G, klasse 10, FAT32 formaat) |
Afbeeldingsopslagformaat op TF-kaart | JPG (1920*1080) |
Video-opslagformaat op TF-kaart | MP4 (1080P 30 fps) |
Controlemethode | TTL of S.BUS (kies er een, en TTL is standaard), en TCP/UDP |
Gimbal-specificatie | |
Mechanisch bereik | Helling/kanteling: -55°~130°, Rol: ±70°, Yaw/Pan: ±150° / ±360°*N (IP-uitgangsversie) |
Regelbaar bereik | Helling/kanteling: -45°~125°, Yaw/Pan: ±145° / ±360°*N (IP-uitgangsversie) |
Trillingshoek | Pitch/Roll/Yaw: ±0,02° |
Eén sleutel naar het midden | √ |
EO-cameraspecificaties | |
Beeldsensor | CMOS-sensor |
Oplossing | 1920*1080 |
Focuslengte | 8mm |
Kijkhoek | 38,3°*22,1° |
Detectiveafstand (auto: 4,2 x 1,8 m) | 1000m |
Afstand herkennen (Man: 1,8x0,5m) | 400m |
Digitale zoom | 1x tot 8x |
Ontwasemen | Ja |
IR-warmtebeeldcamera-specificatie | |
Focuslengte | 18mm |
Horizontaal gezichtsveld | 24° |
Verticaal gezichtsveld | 18,1° |
Werkmodus | Ongekoelde VOx lange golf (8μm~14μm) warmtebeeldcamera |
Detectorpixel | 640*512 |
Pixelgrootte | 12μm |
Focusmethode | Athermische prime-lens |
NETD | ≤50mK bij F.0 bij 25℃ |
Kleurenpalet | Witgloeiend, zwartgloeiend, pseudokleur |
Digitale zoom | 1x tot 8x |
Detectiveafstand (auto: 4,2 x 1,8 m) | 600m |
Afstand herkennen (Man: 1,8x0,00)5m) | 250m |
EO / IR-camera-objecttracking | |
Updatesnelheid van afwijkingspixel | 60Hz |
Minimaal objectcontrast | 5% |
Minimale objectgrootte | 16*16 pixels |
Maximale objectgrootte | 128*128 pixels |
Trackingsnelheid | >48 pixels/frame |
Objectgeheugentijd | 100 kaders |
Functies | |
OSD | Weergave van de gimbal-gier- en kantelhoek, vergroting, opnameduur op de kaart, GPS en hoogte van het vliegtuig, datum en tijd |
Geotaggen | Weergave tijd en GPS-coördinaten in afbeelding exif |
Kaartlezen online | HTTP leest afbeeldingen of video's |
KLV (UDP) (optioneel) | Kaartopname of Viewlink-videoweergave |
ArduPilot / PX4 | Ondersteuning (Mavlink-protocol) Optioneel: Ondersteuning Ardupilot Volg mij-functie |
Video-samenvoeging | EO+IR /IR+EO /EO /IR |
Dubbele videostream-uitgang | Geen ondersteuning (EO en IR twee-stream-uitgang) |
Verpakkingsinformatie | |
NW | 310±10g (met dempingssysteem) |
Productafmetingen | 92,3*68,1*112,9mm |
Accessoires | 1pc gimbal camera-apparaat, schroeven, dempers, verbindingslijn, UART en stroomconnector, Ethernet-kabel, USB naar TTL-kabel / Hoge kwaliteit box met schuimkussen |
GW | 720 gram |
Verpakkingsafmetingen | 200*200*150mm |
Toepassingen
- Toezicht: Ideaal voor de openbare veiligheid, grensbewaking en het toezicht op faciliteiten.
- Zoeken en redden:Thermische beeldvorming ondersteunt nachtelijke en uitdagende omstandigheden.
- Industriële inspecties: Geschikt voor het inspecteren van pijpleidingen, elektriciteitsleidingen en constructies.
De ViewPro Hawkeye U818 Drone Gimbal Camera combineert geavanceerde EO- en IR-sensoren met nauwkeurige cardanische bediening, waardoor het de ultieme keuze is voor professionele bewaking, tracking en industriële toepassingen.

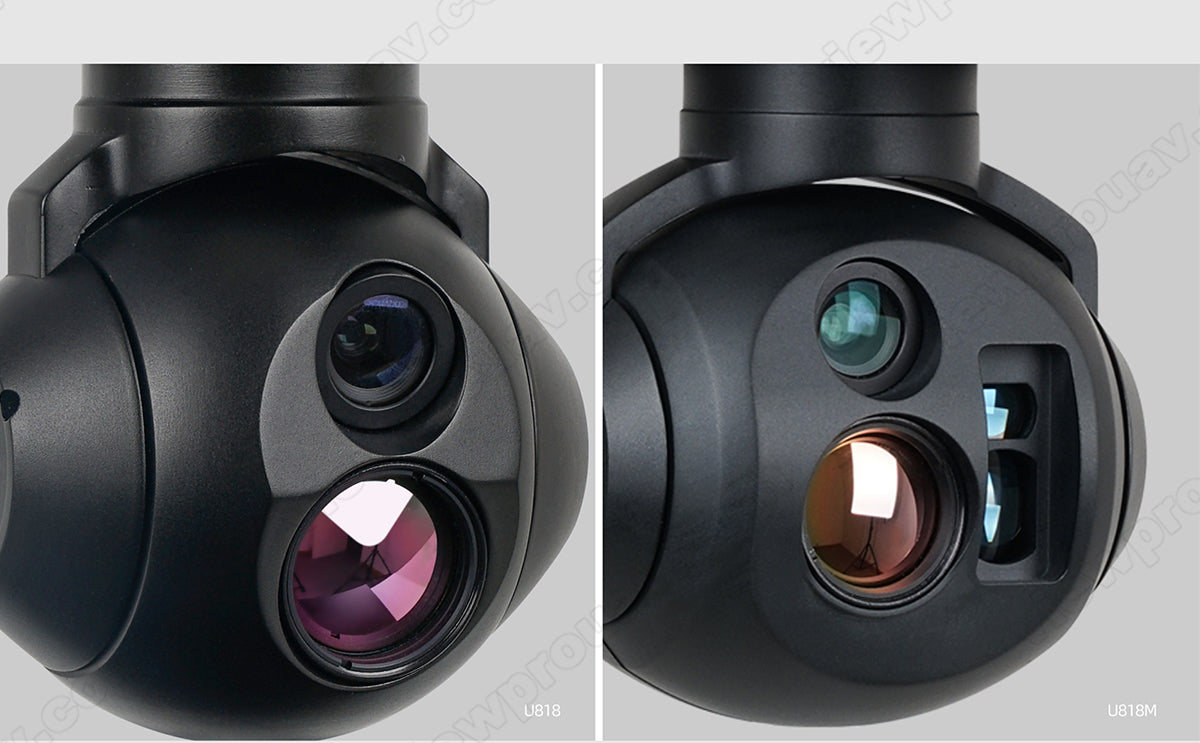

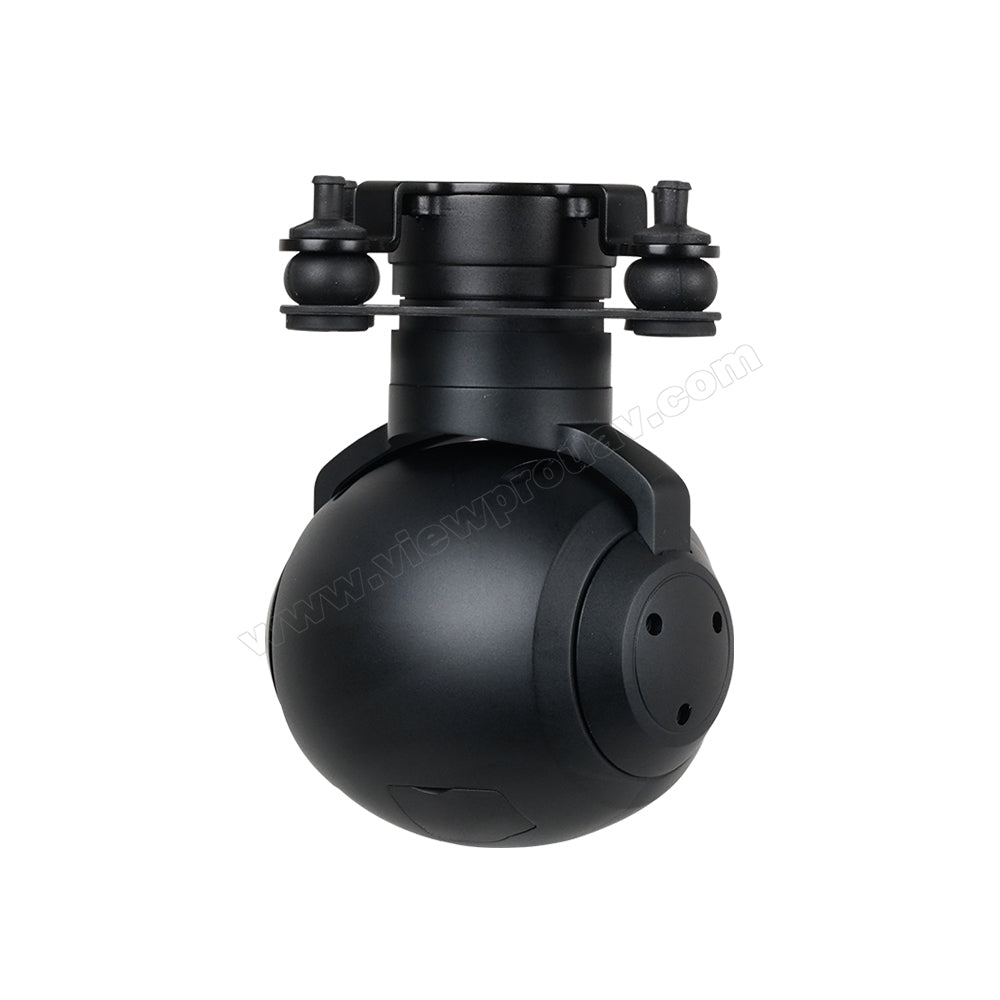

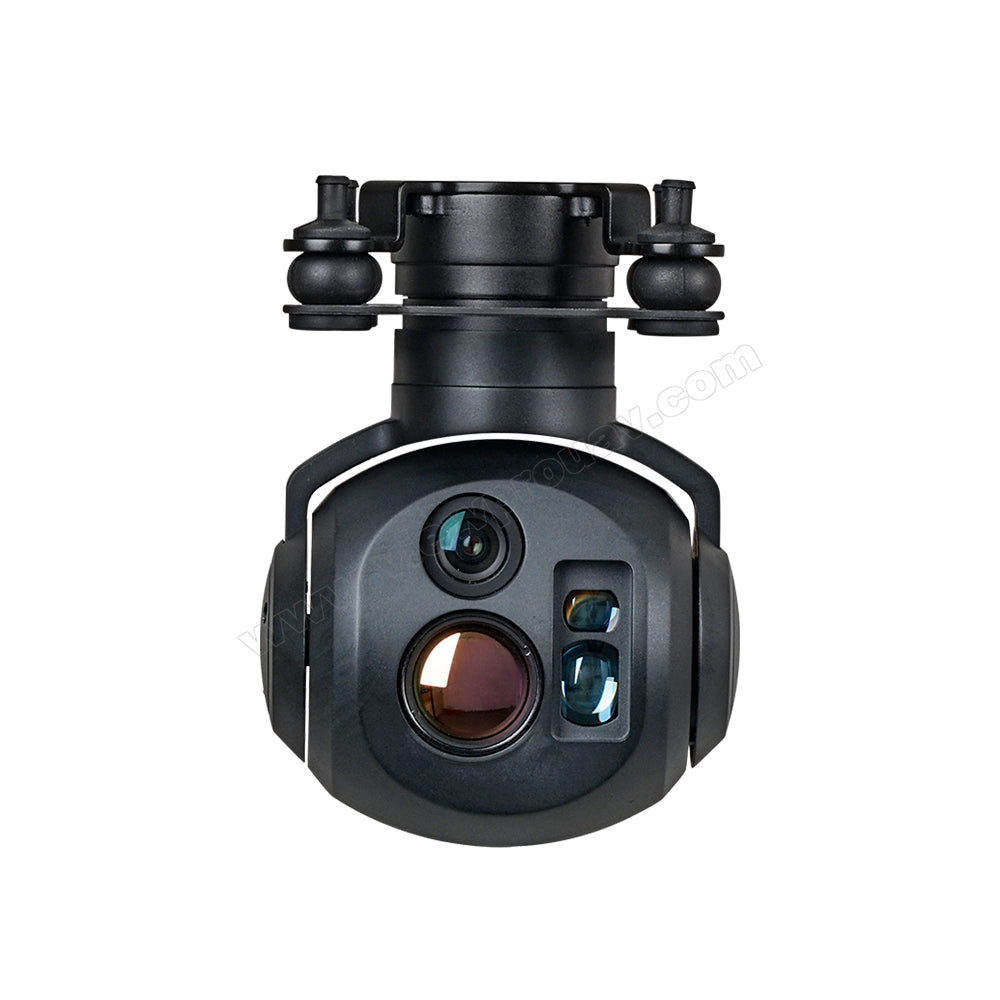

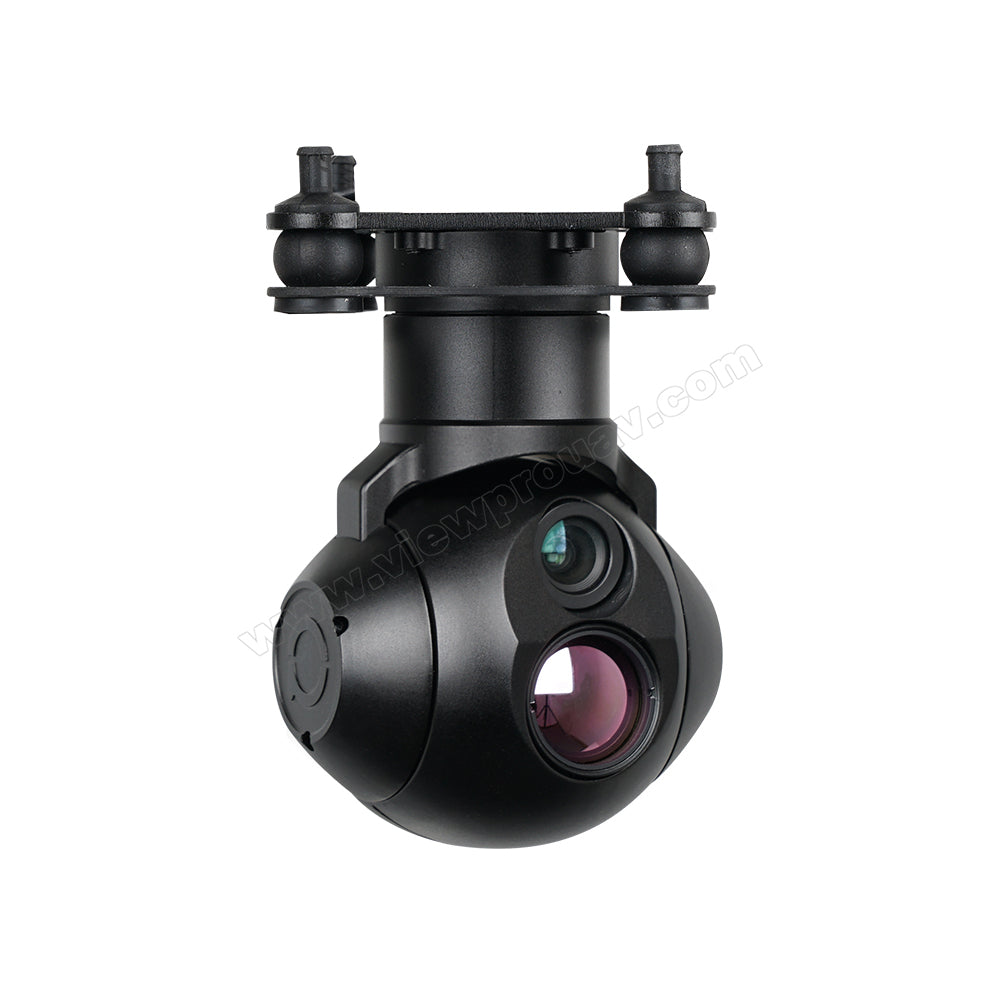

De ViewPro Hawkeye U818 drone-gimbal biedt een micro-primelens, een dual-sensor trackingcamera, is geschikt voor bewakings- en luchtfotografietoepassingen, met nauwkeurige stabilisatie en betrouwbare prestaties.

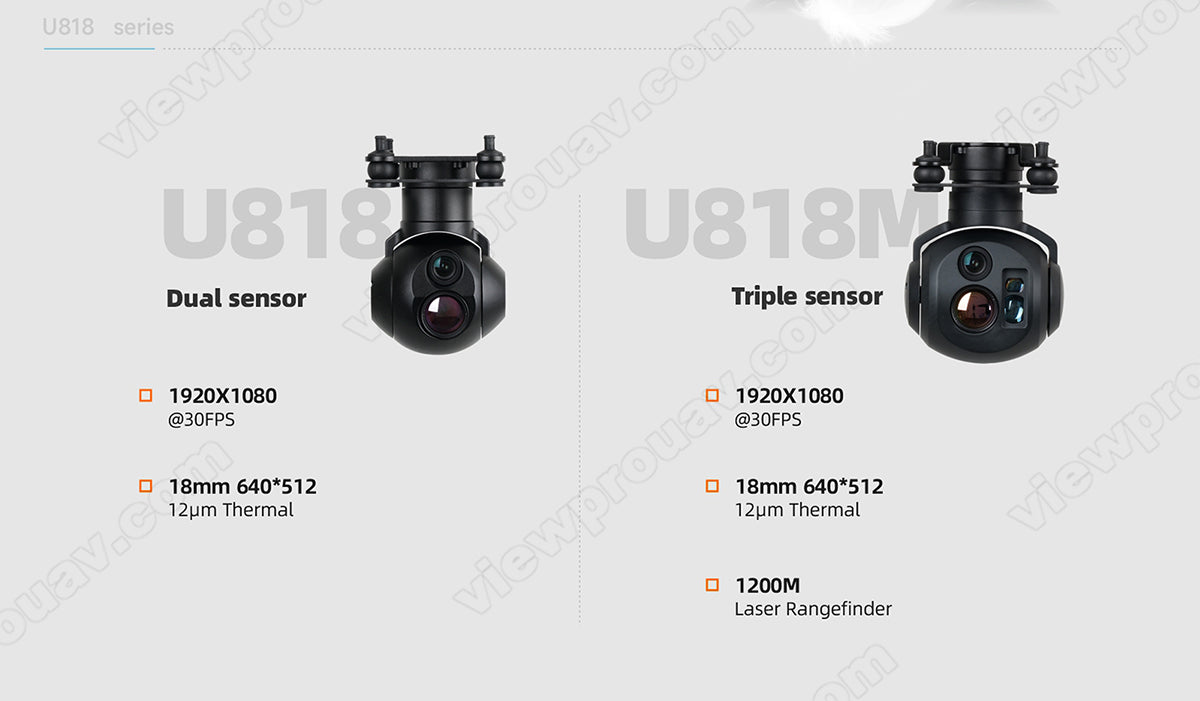

De ViewPro Hawkeye U818 Drone Gimbal heeft een dubbele sensor, driedubbele sensor en ondersteunt een resolutie van 1920x1080 bij 30 fps of 3 fps. Het heeft een 18mm lens met een 640x512 CMOS-sensor en bevat ook thermische beeldvorming met een pixelgrootte van 12 um. Daarnaast is het uitgerust met een thermische sensor van 12 um en een laserafstandsmeter.
ViewPro Hawkeye U818 Drone Gimbal heeft een zoommogelijkheid met een resolutie van 640x512, 3,68 MP en 4x thermische resolutie. Het heeft een effectief aantal pixels van IR digitale zoom en een 18mm lens met 12µm pixel pitch. De camera heeft ook een bereik van 1200M en een framesnelheid van 510x300mm.

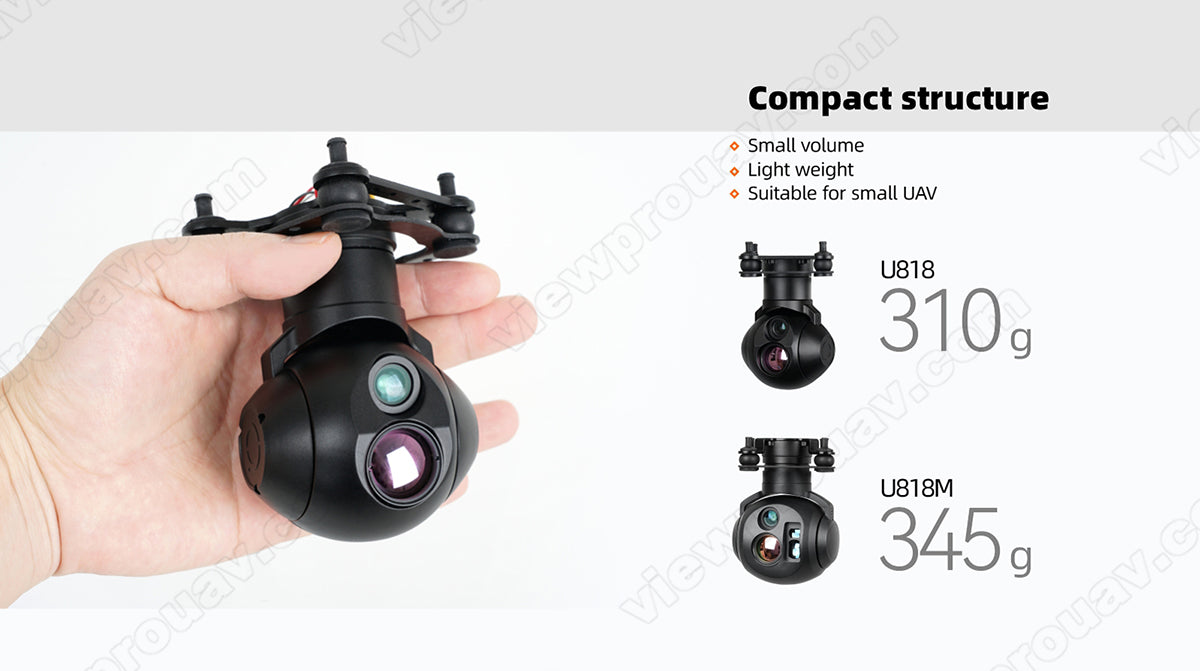

Compacte structuur, klein volume, lichtgewicht. Geschikt voor kleine UAV's zoals U818 met een gewicht van 310 g of U818M met een gewicht van 3,45 pond.

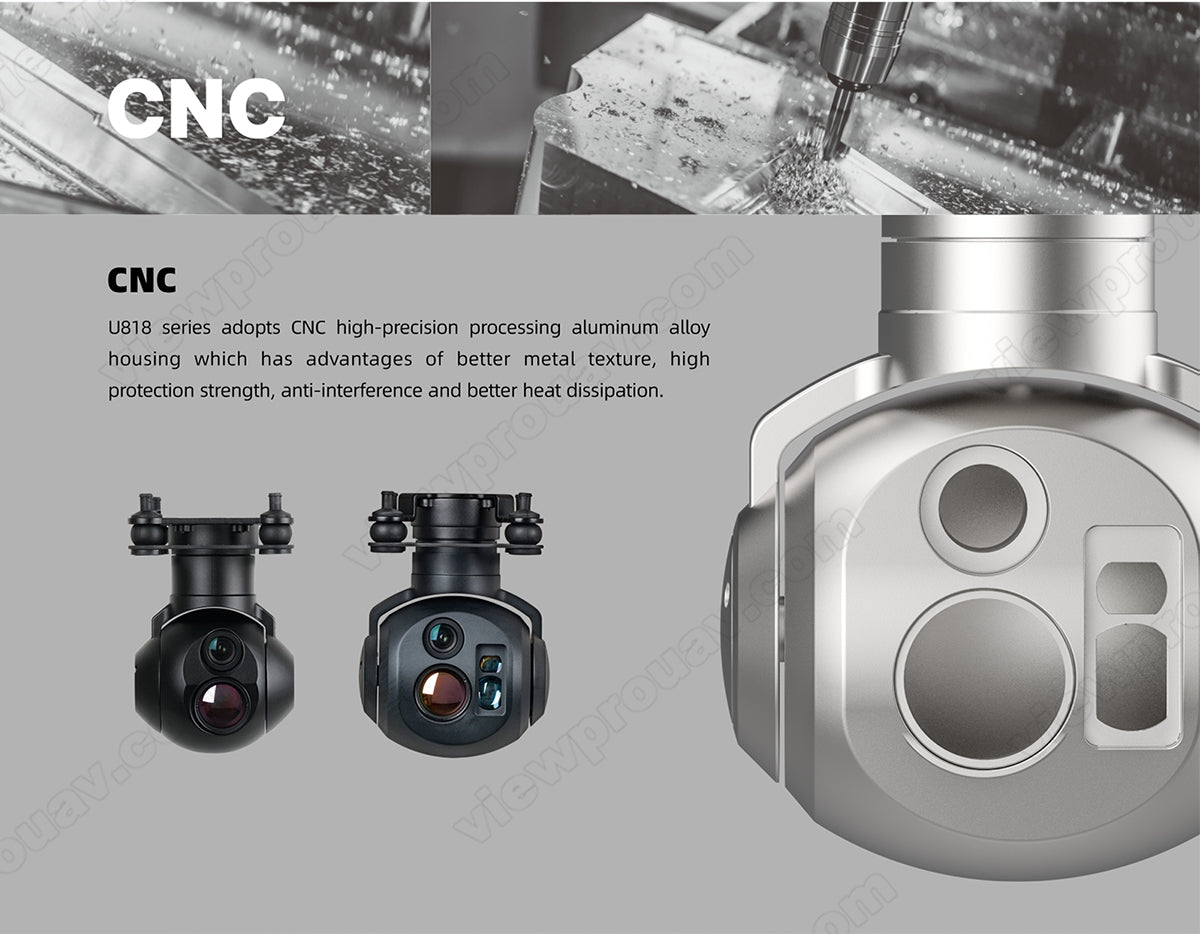

De ViewPro Hawkeye U818 Drone Gimbal heeft een CNC-gefreesde aluminiumlegeringbehuizing met verbeterde metaalstructuur, verbeterde beschermingssterkte en betere warmteafvoer.

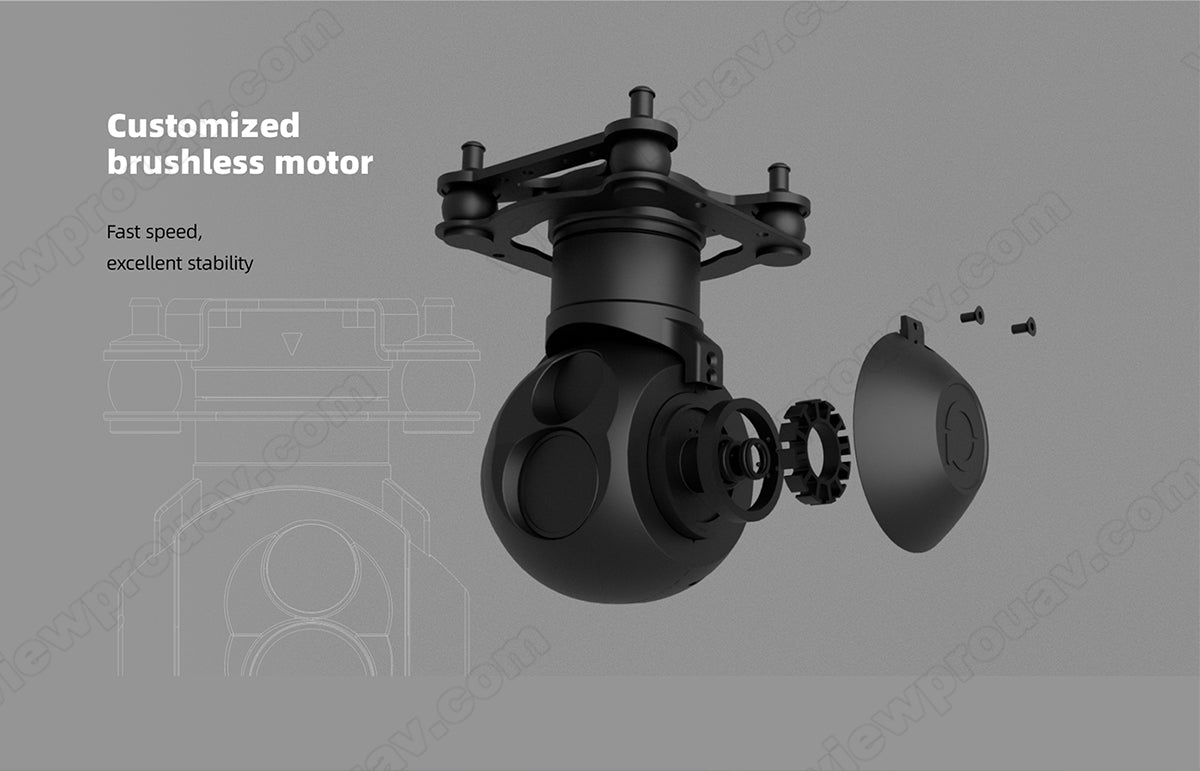

De aangepaste borstelloze motor zorgt voor een hoge snelheid en uitstekende stabiliteit voor vloeiende beelden.
De ViewPro Hawkeye U818 Drone Gimbal heeft een prime lens voor FULL HD en wordt veel gebruikt in surveillancetoepassingen, waaronder verkenning van grote gebieden. Het ondersteunt 1080p bij 30FPS.

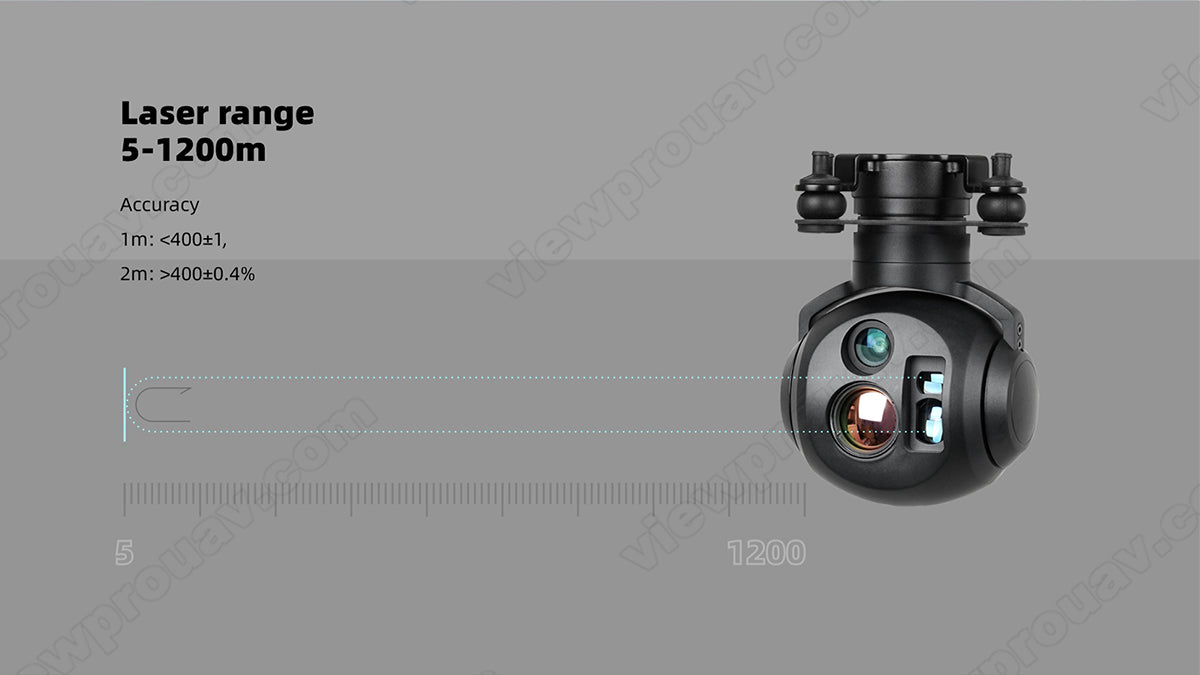

De ViewPro Hawkeye U818 Drone Gimbal beschikt over een laserafstandsmeter met een nauwkeurigheid tot 1200 meter en een indrukwekkende precisie van <400 m +1 mm horizontaal en >400 m +0,4% verticaal.

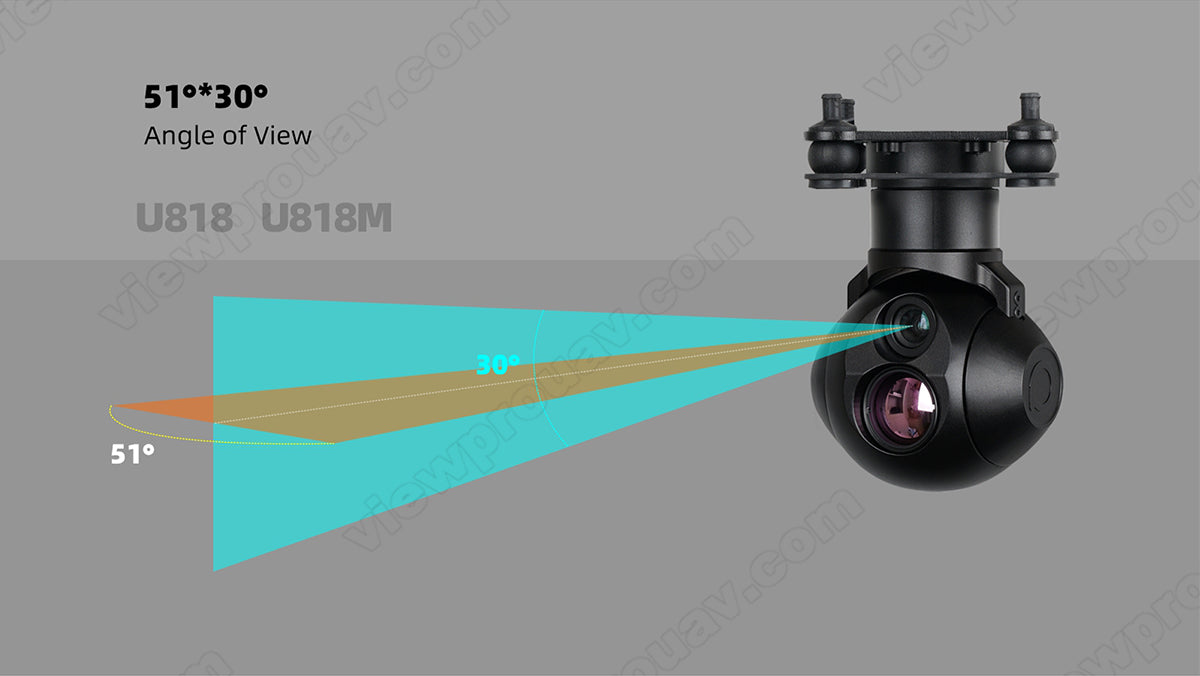

ViewPro Hawkeye U818 Drone Gimbal heeft een 510*300 kijkhoek, perfect voor het vastleggen van verbluffende luchtbeelden. Compatibel met U818 en U818M drones.

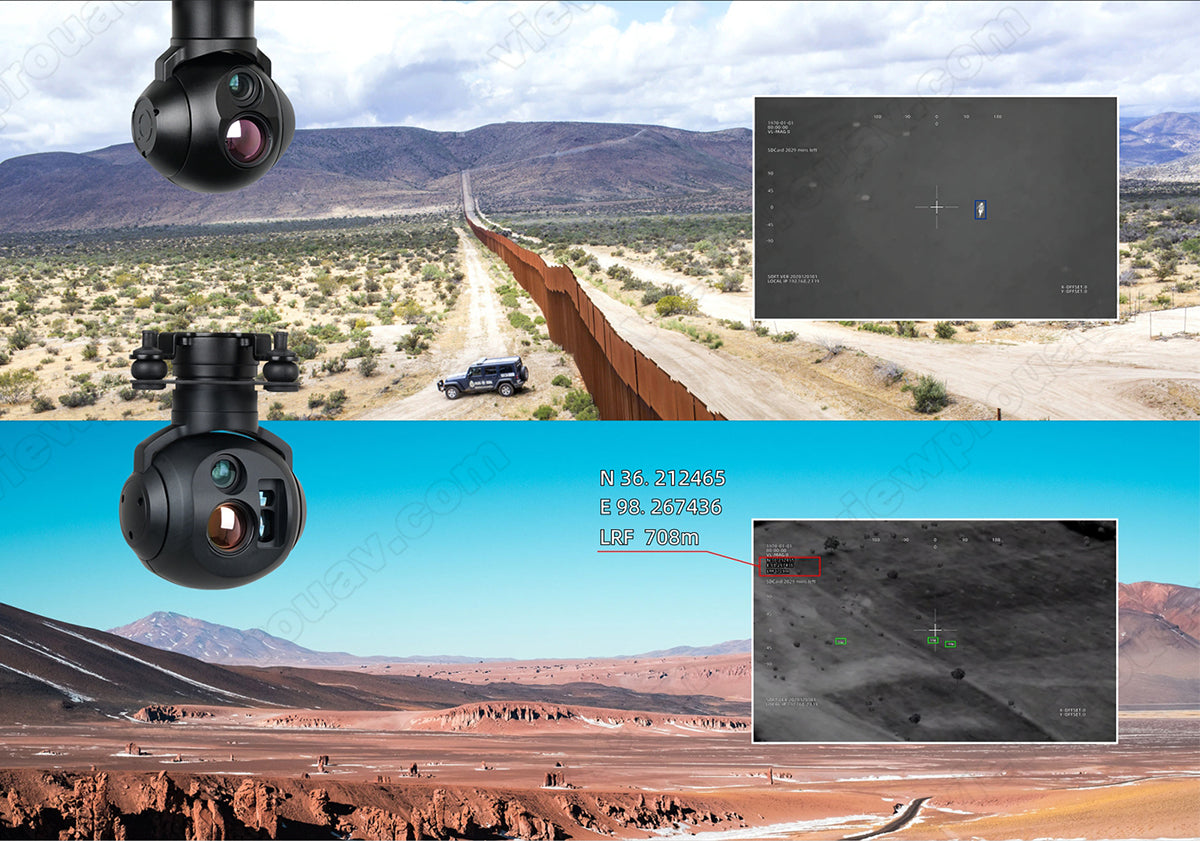

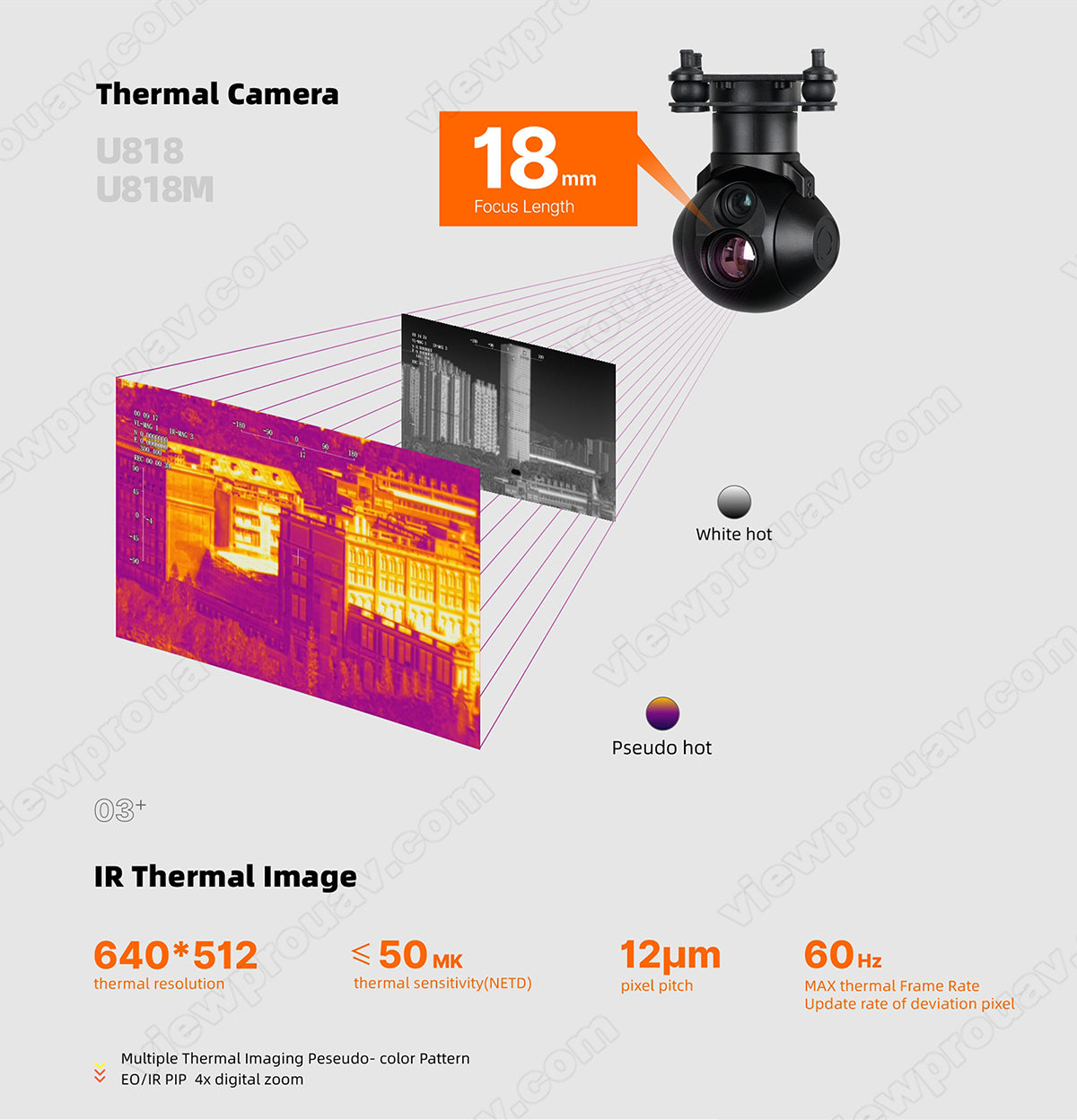

ViewPro Hawkeye U818 Drone Gimbal beschikt over een warmtecamera met een 18mm lens, die in staat is om beelden met een hoge resolutie vast te leggen op 640x512 pixels. De gimbal biedt white-hot en pseudo-hot IR thermische beeldvormingsmodi, samen met een thermische resolutie van 50MK en gevoeligheid van 12uum. Het beschikt ook over een thermische framesnelheid en updatesnelheid van 60Hz. Bovendien bevat de U818M meerdere thermische beeldvormingsmodi, waaronder pseudo-kleurpatronen voor verbeterde visualisatie. Andere functies zijn elektronische beeldstabilisatie (EIS), 4x digitale zoom en een compact ontwerp.

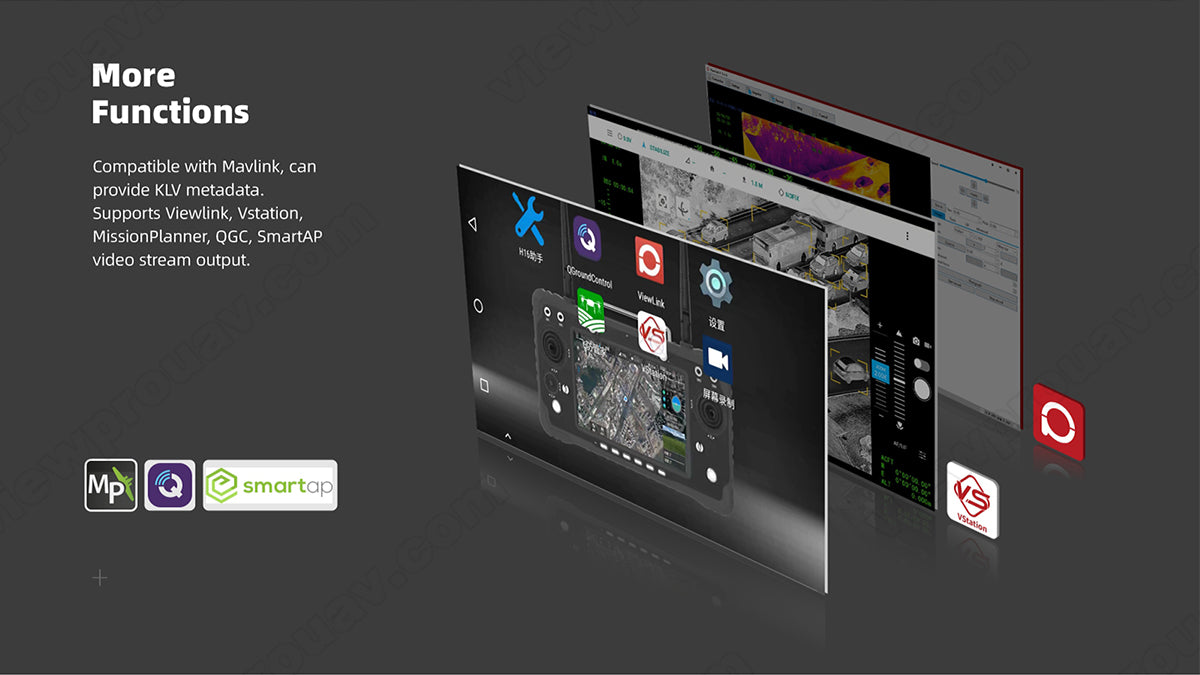

De ViewPro Hawkeye U818 Drone Gimbal ondersteunt verschillende functies, waaronder Mavlink-compatibiliteit en KLV-metadatavoorziening. Het werkt ook met Viewlink, Vstation, MissionPlanner, QGC en SmartAP voor videostreamuitvoer.

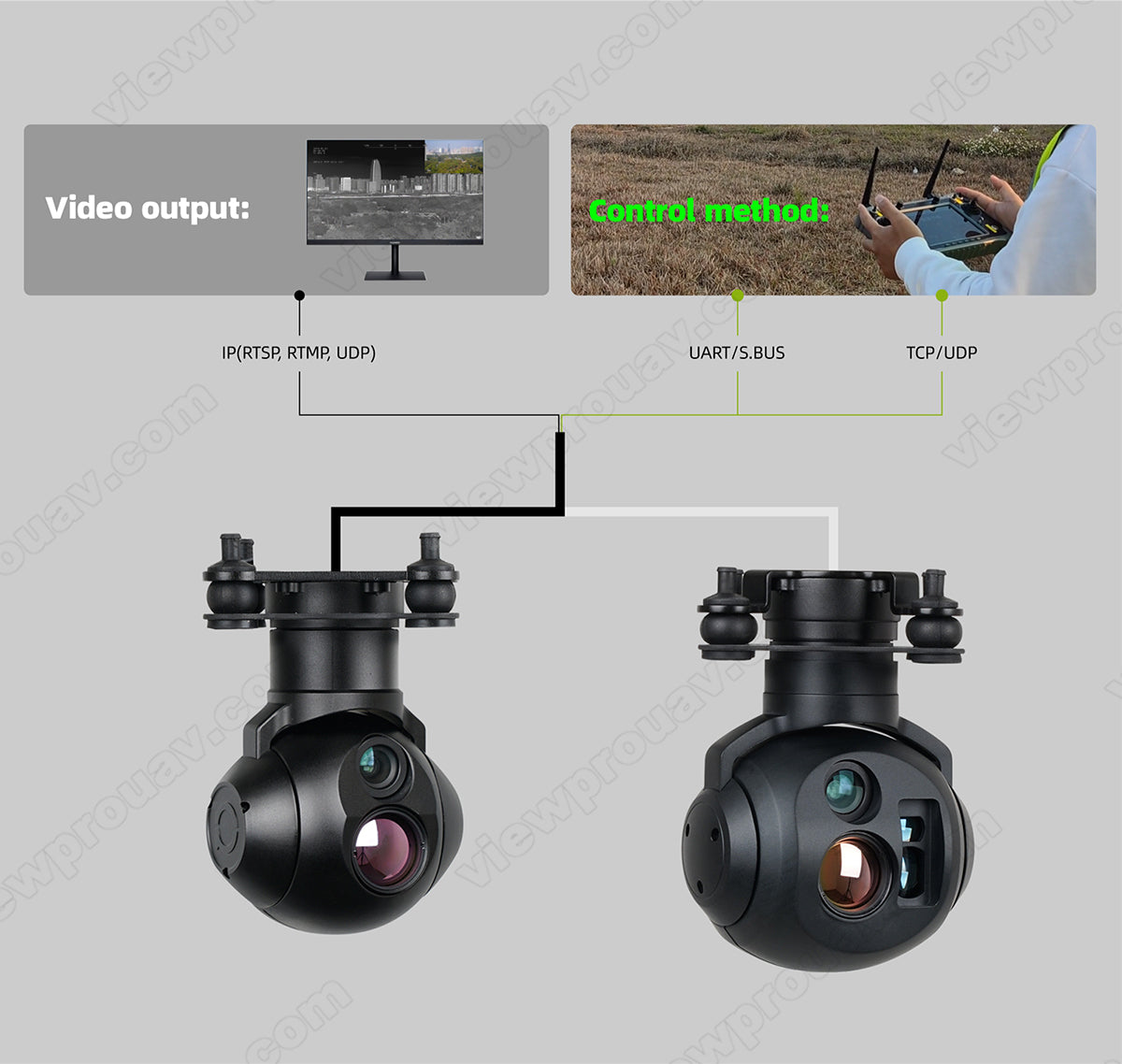

De ViewPro Hawkeye U818 Drone Gimbal beschikt over een video-uitgang met besturingsmethoden zoals IP (RTSP, RTMP, UDP), UART/S.BUS en TCP/UDP.

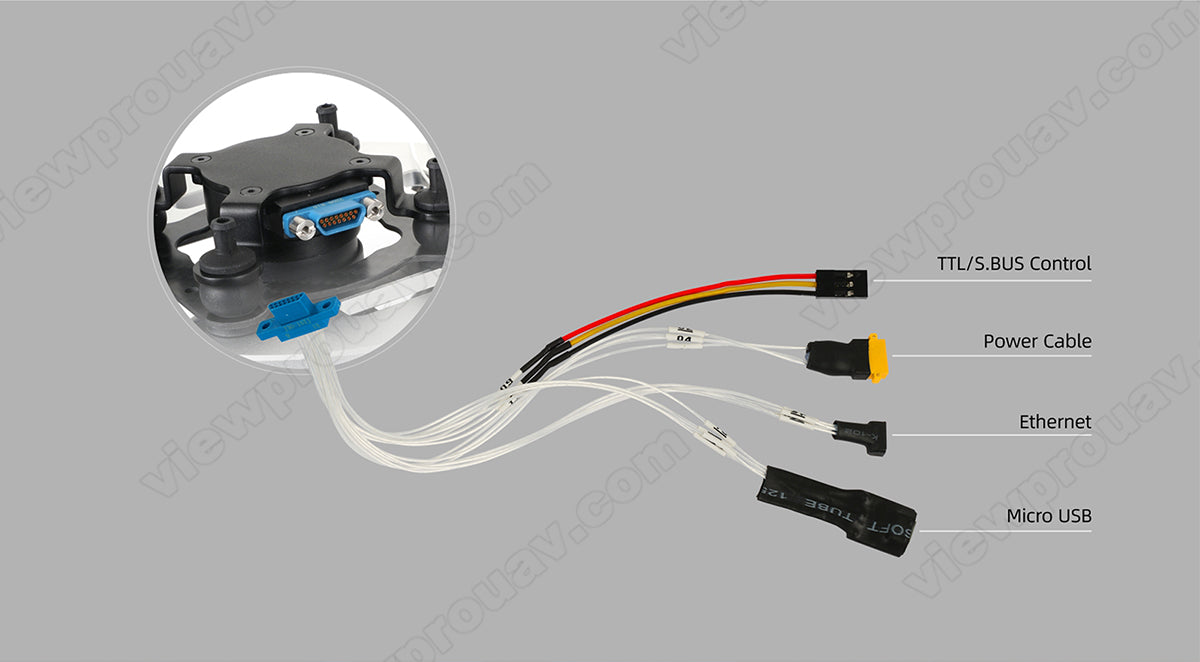

ViewPro Hawkeye U818 Drone Gimbal met TTLIS BUS-besturing, stroomkabel, Ethernet, Micro-USB en loepweergave.
ViewPro Hawkeye U818 Drone Gimbal biedt geavanceerde stabilisatie voor een naadloze ervaring bij luchtbewaking
ViewPro Hawkeye U818 Drone Gimbal, afmetingen: ongeveer 127 mm x 67 mm x 62 mm (4,99 inch x 2,63 inch x 2,44 inch).

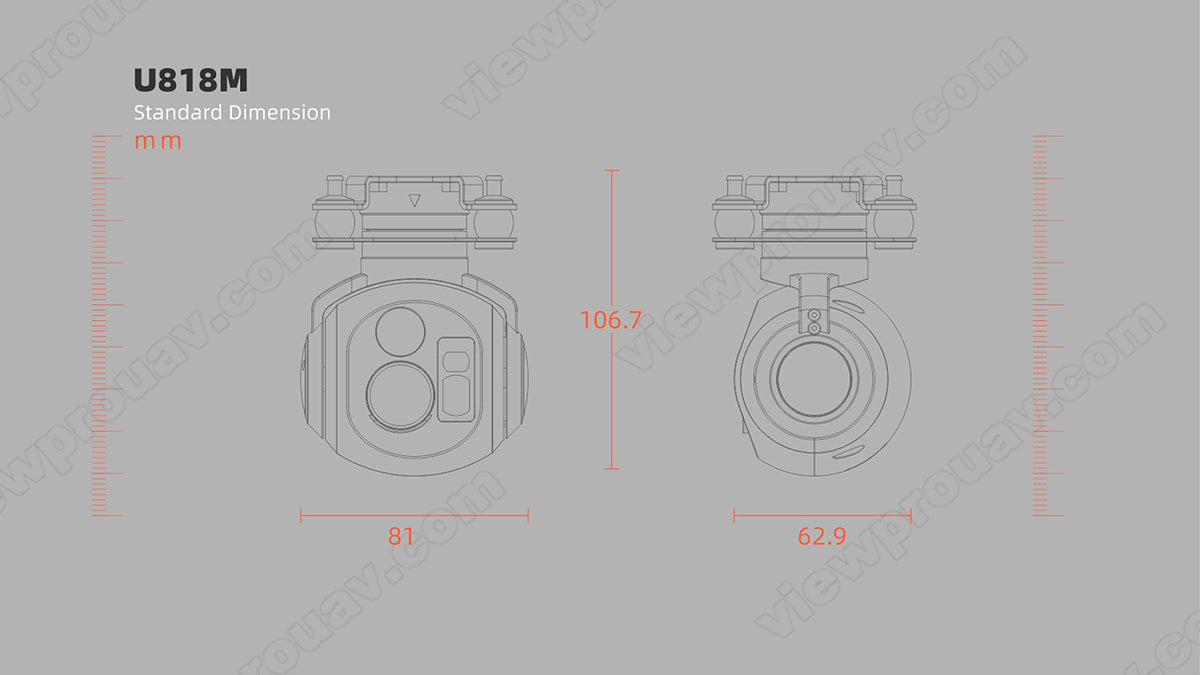

ViewPro Hawkeye U818 Drone Gimbal: Compact en lichtgewicht, deze gimbal heeft een standaardafmeting van 106,7 mm (lengte) x 81 mm (breedte) x 62,9 mm (hoogte). Perfect voor luchtfotografie en videografie, het biedt soepele stabilisatie voor uw dronecamera.
De ViewPro Hawkeye U818 drone-gimbal biedt een hoogwaardig beeldstabilisatiesysteem voor vloeiende en heldere video-opnamen.

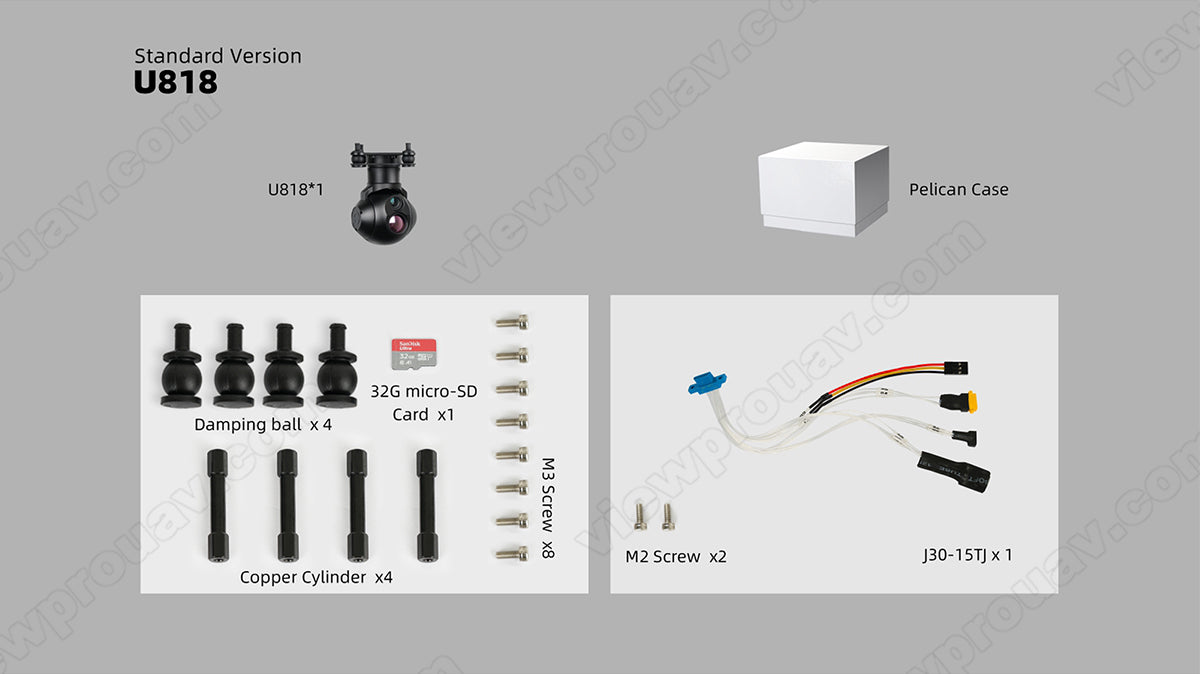

Standaardversie U818 Hawkeye Drone Gimbal. Inclusief: U818, Pelican Case, 326 micro-SD-kaart, dempingsbal, <2" schroeven x2, J30-15TJ koperen cilinder x4 en ViewPro Hawkeye-accessoires.

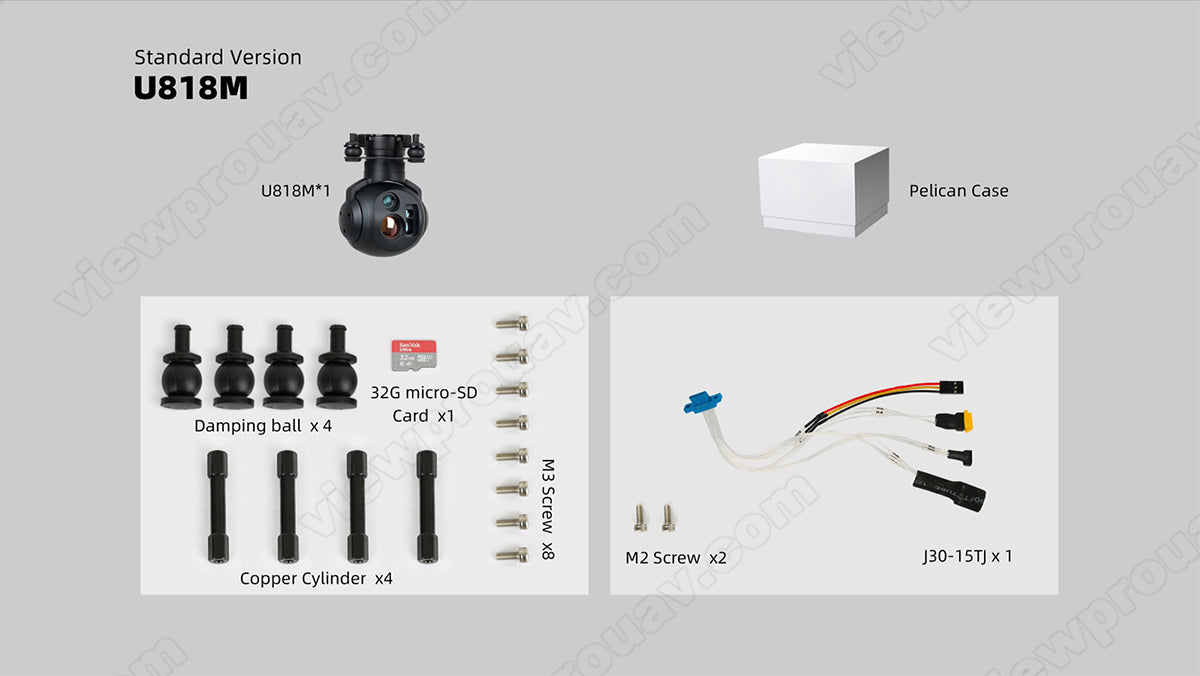

Standaardversie U818M U818M Pelican Case bevat 326 micro-SD-kaart, dempingsbal x4, 2 x1, 70) 8 M2-schroef x2, J30-15TJ x1, koperen cilinder x4 en Veb Mewprouar IP PCOU.
