Overzicht

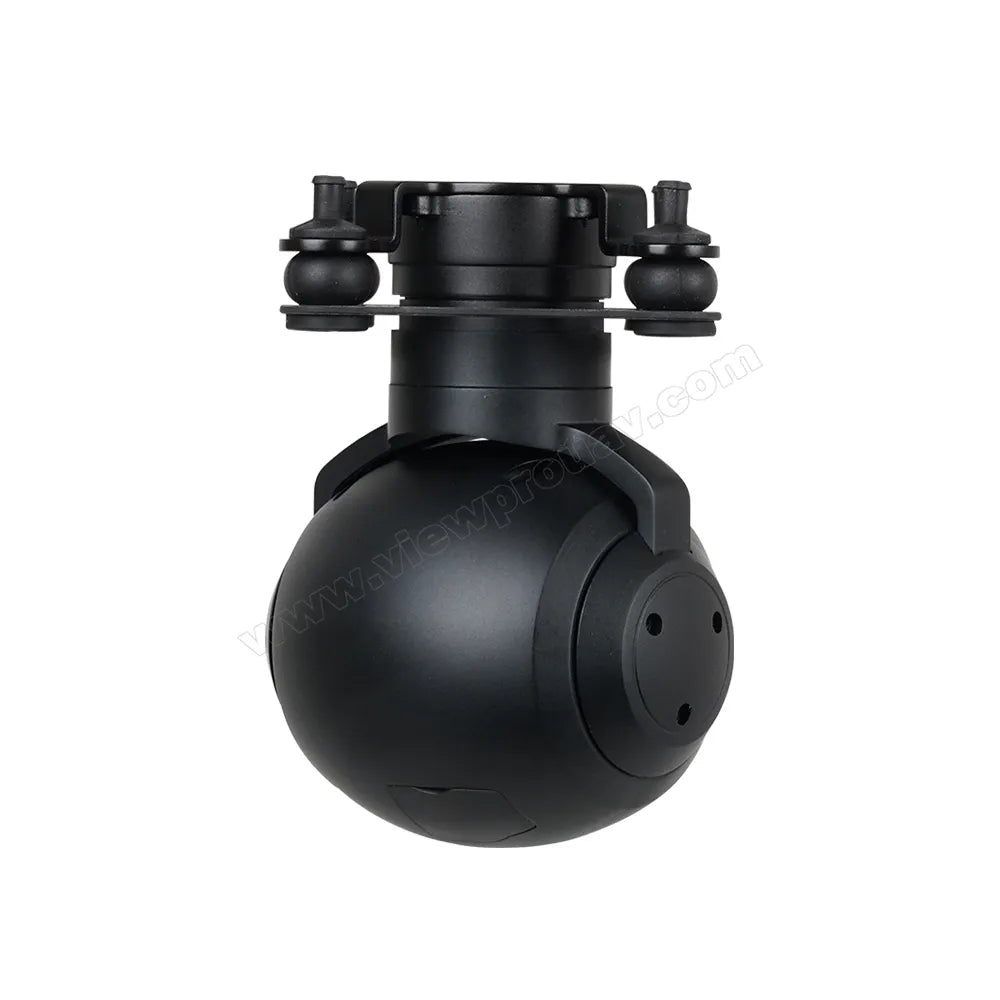

De ViewPro Hawkeye U818M Drone Gimbal-camera zet een nieuwe maatstaf in luchtbewaking en gegevensverzameling met zijn geavanceerde triple sensortechnologie. De U818M combineert een 1080P EO-camera met hoge resolutie, een 640x512 thermische beeldsensor en een laserafstandsmeter met een bereik tot 1200 meter en biedt ongeëvenaarde veelzijdigheid voor nauwkeurige tracking en monitoring. De robuuste 3-assige gimbal zorgt voor ±0,02° stabiliteit, terwijl de 360° rotatie en groothoekdekking een uitzonderlijke aanpasbaarheid mogelijk maken. De U818M is ontworpen voor veeleisende toepassingen en ondersteunt naadloze integratie via TTL-, S.BUS- en TCP-besturingsmethoden, waardoor het een krachtig hulpmiddel is voor professionele UAV-systemen.
Belangrijkste kenmerken
Drievoudige sensortechnologie:
- Elektro-optische camera: Een CMOS-sensor die levert Resolutie van 1920x1080 met 60 fps en een gezichtsveld van 51° x 30°, ondersteuning voor maximaal 4x digitale zoom en anti-condensmodus voor beter zicht in uitdagende omgevingen.
- Thermische beeldvorming: Ongekoelde VOx-langegolf-warmtebeeldcamera (8 μm~14 μm) met een resolutie van 640x512, het detecteren van voertuigen op afstanden van meer dan 1 kmBiedt white-hot- en pseudo-kleurenpaletten voor diverse thermische visualisaties.
- Laser-afstandsmeter: Nauwkeurig variërend van 5 tot 1200 meter, met een resolutie van 1 meter en nauwkeurige breedtegraad- en lengtegraadlocatie van het doel.
Geavanceerde trackingmogelijkheden:
- Hoge snelheid object tracking: Volgt bewegende objecten met een snelheid van ±48 pixels/frame met een updatesnelheid van 60 Hz.
- Geheugen en nauwkeurigheid: Ondersteunt objectgeheugen voor maximaal 100 frames met hoge contrastdetectie (minimaal 5%).
Robuust cardanisch ontwerp:
- 360° Continue Pan: Volledige hoekrotatie voor naadloze dekking en veelzijdige positionering.
- Stabiliteit Precisie: Trillingshoekregeling van slechts ±0,02° voor ongeëvenaarde stabiliteit van het beeldmateriaal.
- Eén-sleutel centrering: Wordt snel teruggezet naar de standaardposities voor eenvoudige bediening.
Gebruiksvriendelijke integratie:
- Meerdere controlemethoden: Ondersteunt TTL, S.BUS en TCP, wat zorgt voor compatibiliteit met verschillende UAV-platforms.
- Realtime-uitvoer: Biedt IP-videostreaming in RTSP-formaat (1080P 30 fps).
- Ruime opslag: SD-kaartondersteuning tot 128 GB voor het opslaan van afbeeldingen in JPG-formaat (1920x1080) en video's in MP4-formaat (1080P 25 fps).
Duurzame constructie voor zware omstandigheden:
- Temperatuurbereik: Werkt onder extreme omstandigheden van -20°C tot +60°C.
- Compact en lichtgewicht: Weegt slechts 360 gram, waardoor hij geschikt is voor een breed scala aan drones.
Specificaties
Hardwareparameter U818M | |
Werkspanning | 12V(3S) |
Uitgangsspanning | 5V (aansluiten met PWM) |
Dynamische stroom | 650~1000mA bij 12V |
Ruststroom | 650mA bij 12V |
Werkomgeving temp. | -20℃~+60℃ |
Uitvoer | IP-RTSP (1080p 30 fps) |
Lokale opslag | SD-kaart (tot 128G, klasse 10, FAT32 of ex FAT-formaat) |
Foto-opslagformaat | JPG (1920*1080) |
Video-opslagformaat | MP4 (1080P 25 fps) |
Controlemethode | TTL / S.BUS / TCP |
Gimbal-specificatie | |
Hoekbereik van het ontwerp van de structuur | Helling/kanteling: -35°~105°, Gier/Pan: ±360°*N |
Hoekbereik van softwareontwerp | Helling/kanteling: -30°~90°, Gier/Pan: ±360°*N |
Trillingshoek | Spoed: ±0,02°, Gier: ±0,02° |
Eén sleutel naar het midden | √ |
EO-cameraspecificaties | |
Beeldsensor | CMOS-sensor |
Oplossing | 1920*1080 (3,68 MP) bij 60 fps |
Focuslengte | 8mm |
Pixelafstand | 3μm |
Kijkhoek | 51°*30° |
Afstand herkennen (auto: 6,5x3m) | ≥3,6 km |
Digitale zoom | 1x tot 4x |
Ontwasemen | Ja |
IR-warmtebeeldcamera-specificatie | |
Focuslengte | 18mm |
Horizontaal gezichtsveld | 24° |
Verticaal gezichtsveld | 18° |
Afstand herkennen (Auto: 6.5x3m) | ≥1 km |
Werkmodus | Ongekoelde VOx lange golf (8μm~14μm) warmtebeeldcamera |
Detectorpixel | 640*512 |
Pixelgrootte | 12μm |
Focusmethode | Athermische prime-lens |
Kleurenpalet | Witgloeiend, pseudo-kleur |
Digitale zoom | 1x tot 4x |
Synchroniseer de juiste tijd | Ja |
EO / IR-camera-objecttracking | |
Updatesnelheid van afwijkingspixel | 60Hz |
Minimaal objectcontrast | 5% |
Minimale objectgrootte | 16*16 pixels |
Maximale objectgrootte | 128*128 pixels |
Trackingsnelheid | ±48 pixels/beeld |
Objectgeheugentijd | 100 kaders |
IR-laser-afstandsmeter | |
Bereik | 5~1200 meter |
Oplossing | 1m |
Lichtstraal | 905nm pulslaser |
Divergerende hoek | ~6 miljoenrad |
Laserpulsfrequentie | 1~4Hz |
Locatie oplossen | Breedtegraad en lengtegraad van het doel |
Ranefinder | Doel afstand meten |
Verpakkingsinformatie | |
NW | 360g (met dempingssysteem) |
Productafmetingen | 83,7*72,5*110,6mm |
Accessoires | 1pc gimbal camera-apparaat, schroeven, USB naar TTL-kabel / Hoogwaardige kunststof box met schuimkussen |
GW | 770 gram |
Verpakkingsafmetingen | 200*200*150mm |
Toepassingen
-
Toezicht en beveiliging:
- Ideaal voor het bewaken van perimeters, grenzen en kritieke infrastructuur.
- EO- en IR-camera's zorgen voor zichtbaarheid, zowel overdag als 's nachts.
-
Zoeken en redden:
- Met behulp van warmtebeeldtechnologie kunt u personen of objecten lokaliseren in lastige terreinen of situaties met weinig zicht.
- Laser-afstandsmeter biedt nauwkeurige afstandsmetingen voor efficiënte coördinatie.
-

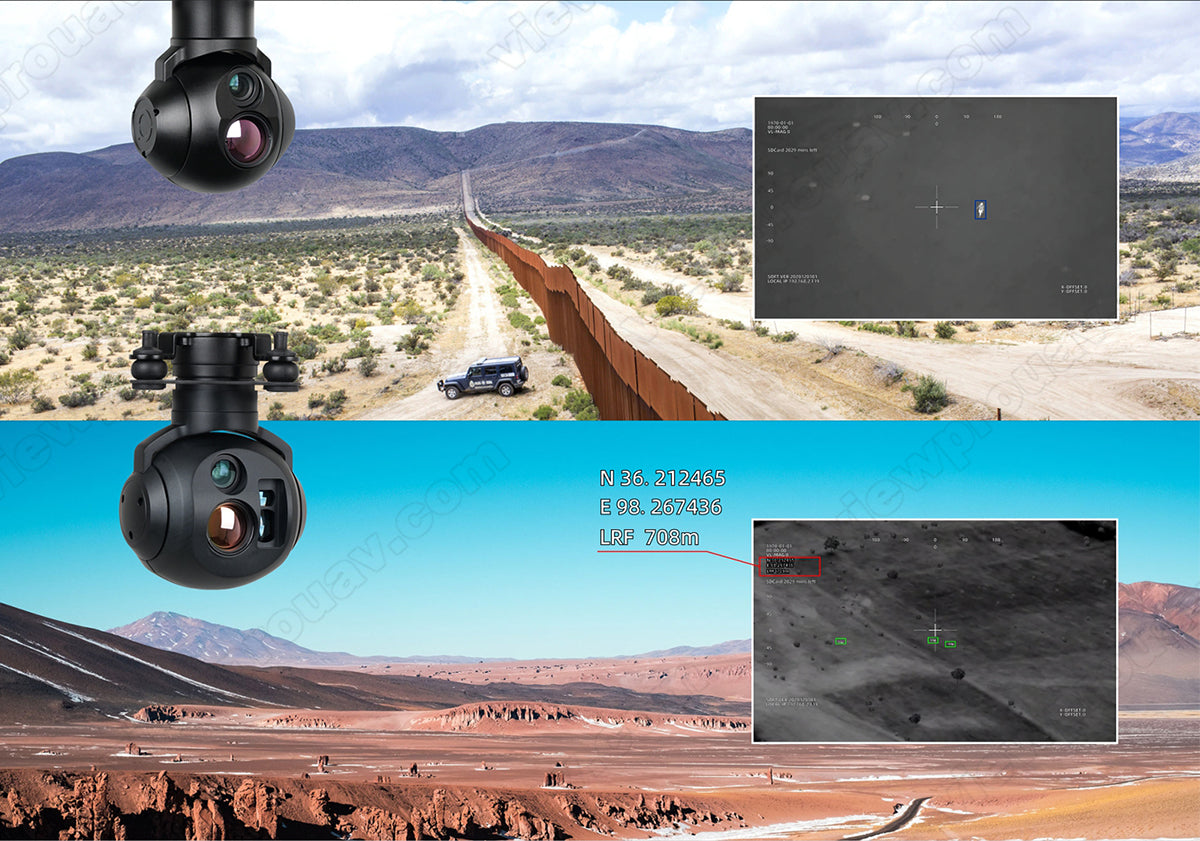

Industriële inspecties:
- Geschikt voor het inspecteren van elektriciteitsleidingen, pijpleidingen en installaties.
- Dankzij de anticondenstechnologie zijn de prestaties bij slecht weer beter.
-
In kaart brengen en targeten:
- Ondersteunt uiterst nauwkeurige tracking en geotagging voor luchtkarteringsmissies.
- Laserafstandsmeter zorgt voor nauwkeurige doellokalisatie.
De ViewPro Hawkeye U818M Drone Gimbal-camera is uw ultieme oplossing voor geavanceerde bewaking, zoek- en reddingsacties en industriële toepassingen. Het drievoudige sensorsysteem, de nauwkeurige cardanische stabilisatie en de integratiemogelijkheden maken het een onmisbaar hulpmiddel voor professionele UAV-operaties.
De ViewPro Hawkeye U818M Drone Gimbal beschikt over een micro-primelens en een dual-sensor trackingcamera die speciaal is ontworpen voor bewaking.

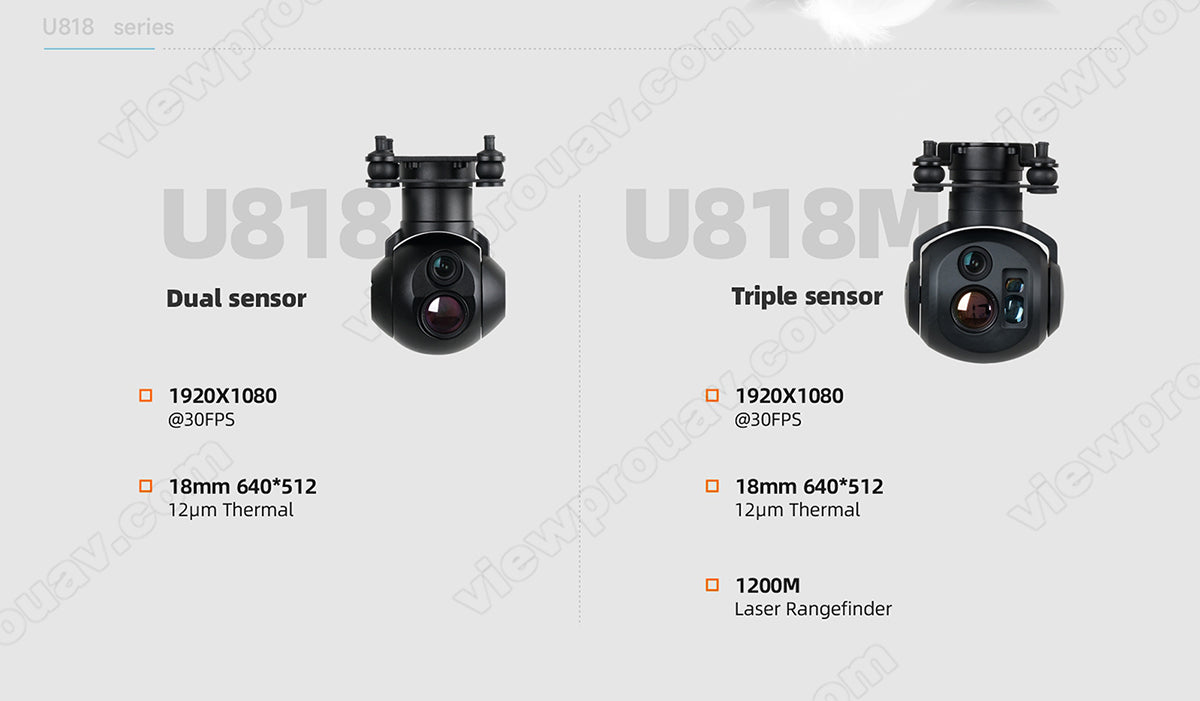

De ViewPro Hawkeye U818M Drone Gimbal heeft een dubbele sensor met drievoudige sensorcapaciteiten, die een resolutie van 1920x1080 vastlegt bij 30 fps of 3 ofps. Het bevat een 18mm lens en 640x512 CMOS-sensor. Daarnaast heeft het thermische beeldvorming met een pixelgrootte van 12 um en een laserafstandsmeter.
De ViewPro Hawkeye U818M Drone Gimbal heeft een ZOOM-resolutie van 640*512, met een 3,68MP-camera en 4x thermische resolutie. Het heeft een effectieve pixelpitch van 12um en een digitale zoomfunctie tot 18mm. De gimbal weegt slechts 345g en bevat een laser-afstandsmeter met een kijkhoek.

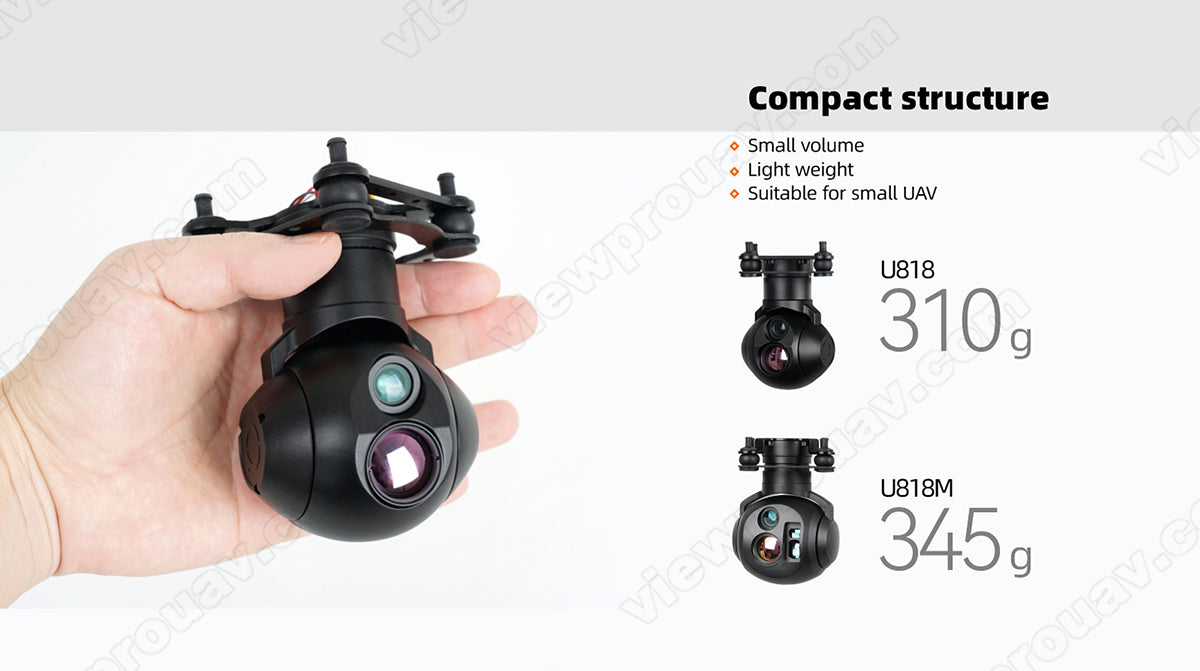

Compact ontwerp, klein volume, lichtgewicht, geschikt voor kleine UAV's zoals de U818. Weegt slechts 310 g, waardoor het ideaal is voor de U818M.

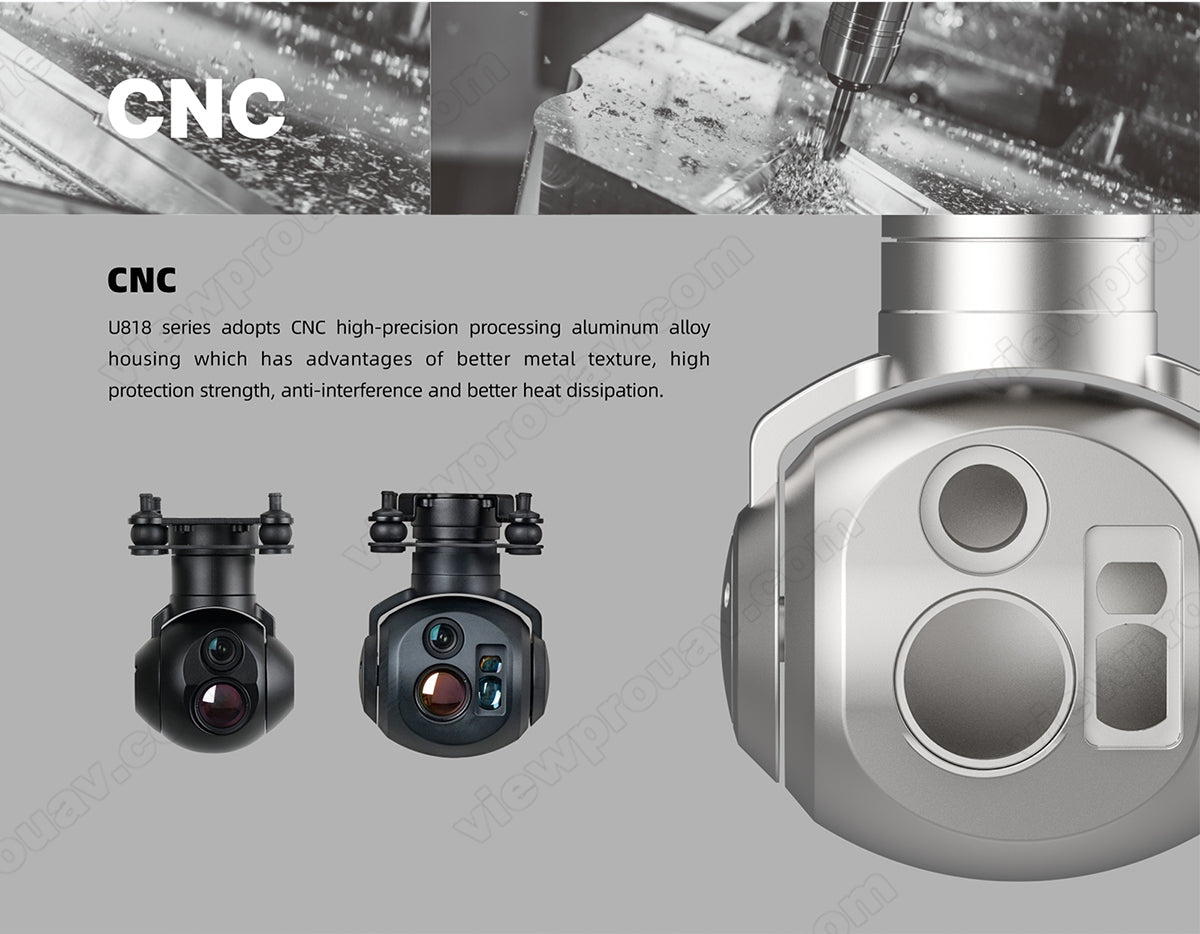

De ViewPro Hawkeye U818M Drone Gimbal heeft een CNC-bewerkte aluminiumlegeringbehuizing, die een verbeterde metaalstructuur, hoge beschermingssterkte, anti-interferentiemogelijkheden en betere warmteafvoer biedt.

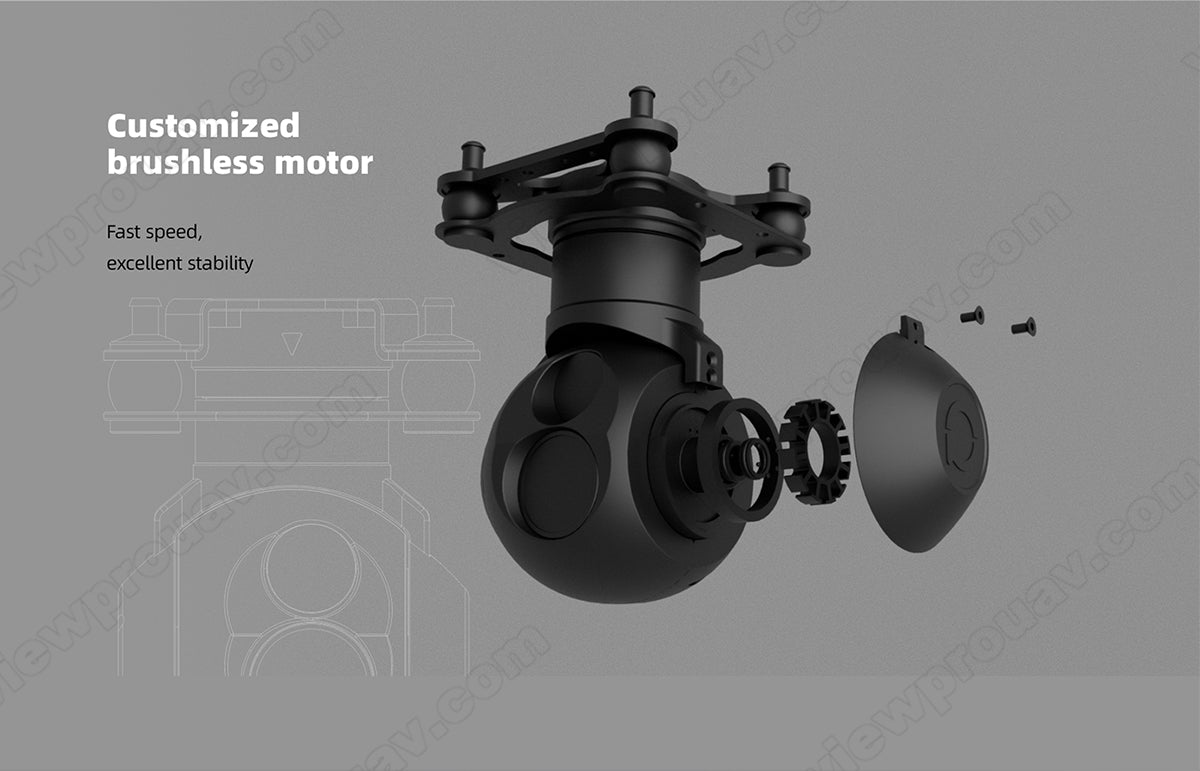

Aangepaste borstelloze motor voor hoge snelheden en uitstekende stabiliteit
Prime lens voor FULL HD-bewaking en verkenning van een groot gebied, met een resolutie van 1080p bij 30FPS. Ideaal voor gebruik met de ViewPro Hawkeye U818M drone-gimbal.

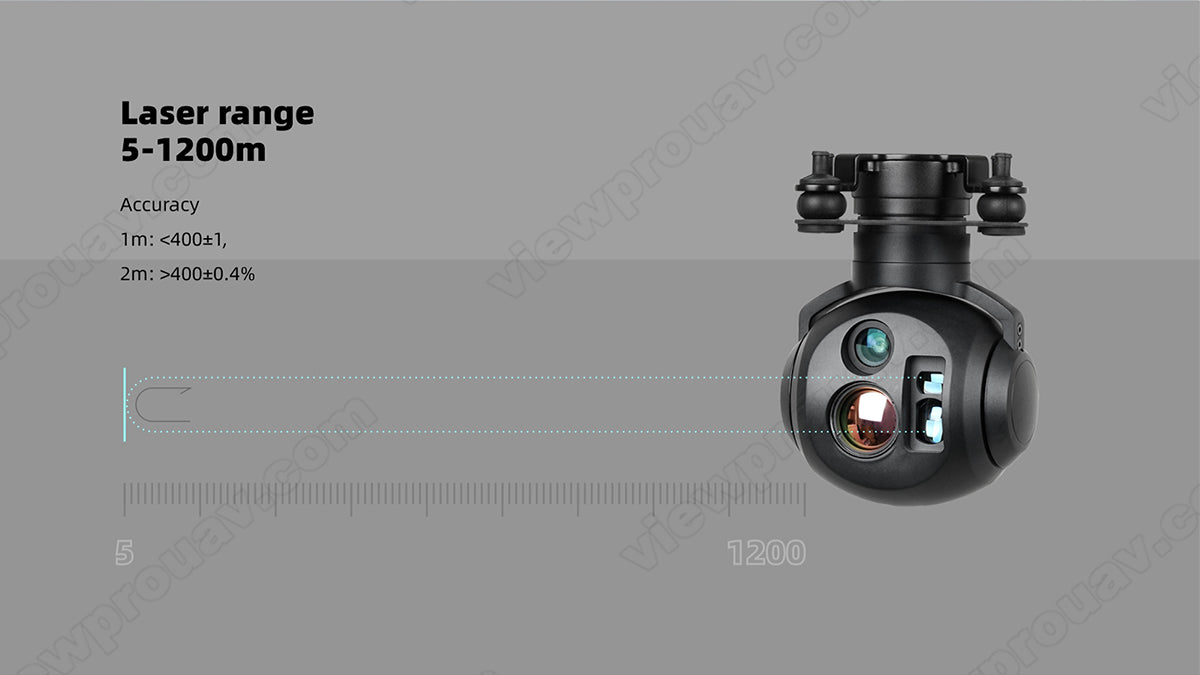

Laserbereik: 5-1200 meter, Nauwkeurigheid: IM < 400 + 1, ZM > 400 + 0,4%. De ViewPro Hawkeye U818M drone gimbal beschikt over een betrouwbaar en nauwkeurig meetsysteem.

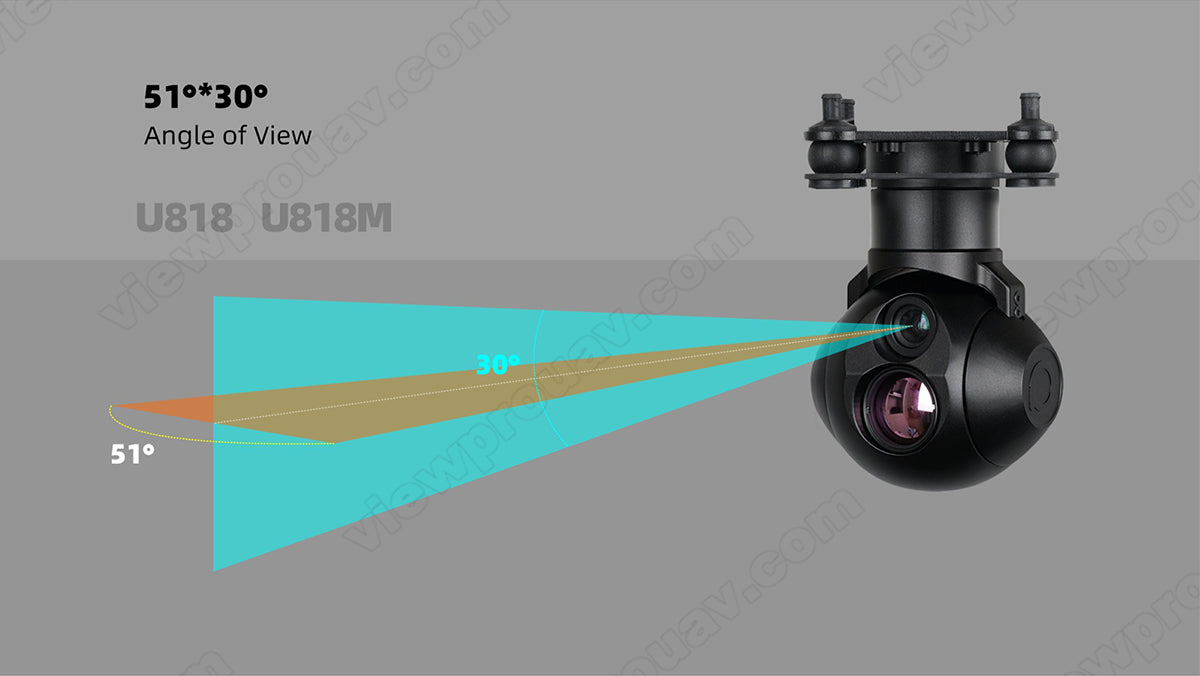

ViewPro Hawkeye U818M Drone Gimbal productafbeelding: N 510x300 Beeldhoek U818 U818M 300-510 graden.
ViewPro Hawkeye U818M Drone Gimbal: Thermische camera met 18mm lens, white hot pseudo hot IR thermische afbeelding, 640*512 resolutie, 50mK gevoeligheid, 12μm pixel pitch. Ondersteunt 60Hz thermische framesnelheid, hoge updatesnelheid voor minimale afwijking. Beschikt over meerdere thermische beeldvorming pseudo-kleurpatronen, EO/IR PIP en 4x digitale zoom.

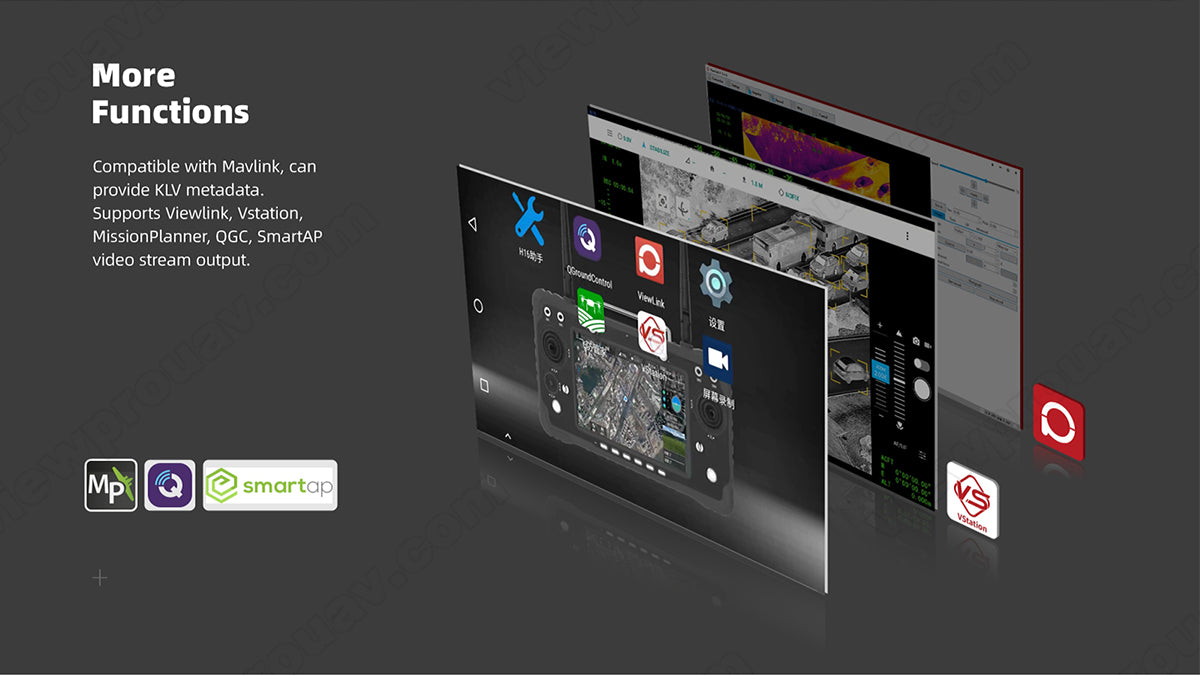

Meer functies Compatibel met MAVLink, kan KLV-metadata leveren. Ondersteunt ViewLink, VStation, MissionPlanner; QGroundControl, SmartAP videostream-uitvoer: 1 Mbps smartAP S7 E/7 VTT SAEE.

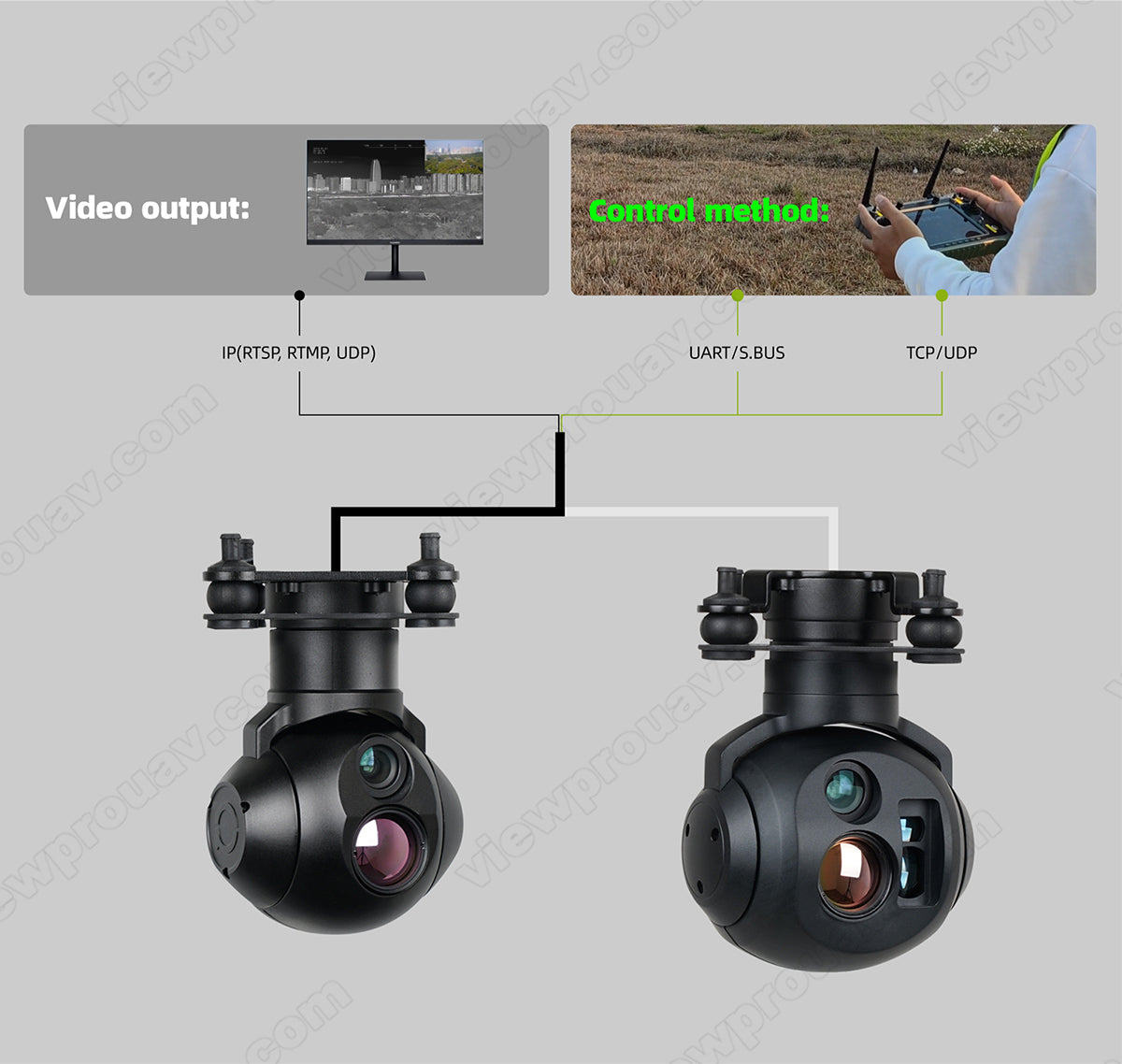

De ViewPro Hawkeye U818M Drone Gimbal beschikt over video-uitvoer en besturingsmethode: IP (RTSP, RTMP, UDP) UART/S.BUS TCP/UDP. Eenvoudig te bedienen.

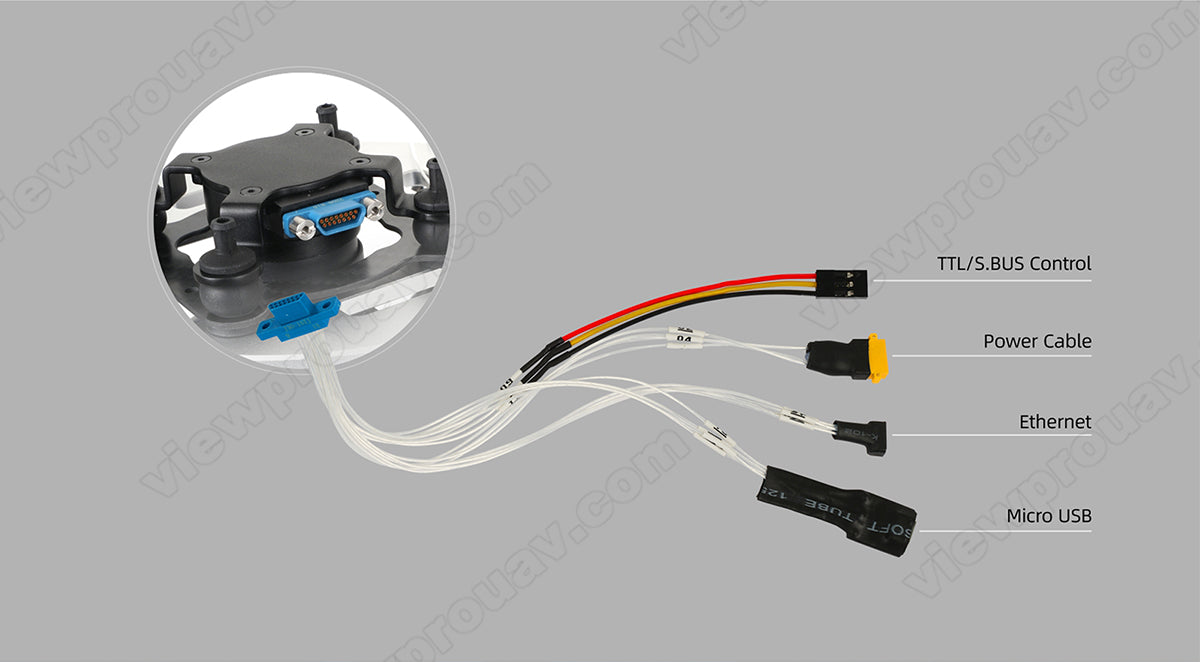

Hawkeye U818M Drone Gimbal, ViewPro. TTLIS BUS-besturingskabel Ethernet Micro USB Lewprouaue Ve WrouaVBom ual velp aroualaeouu Iic onr LJos ve.
ViewPro Hawkeye Gimbal is ontworpen voor U818-bewakings- en kaarttoepassingen en biedt hoogwaardige video- en beeldopnamen
ViewPro Hawkeye U818M Drone Gimbal met standaardafmetingen van 49,9 mm x 67,6 mm x 61,6 mm.

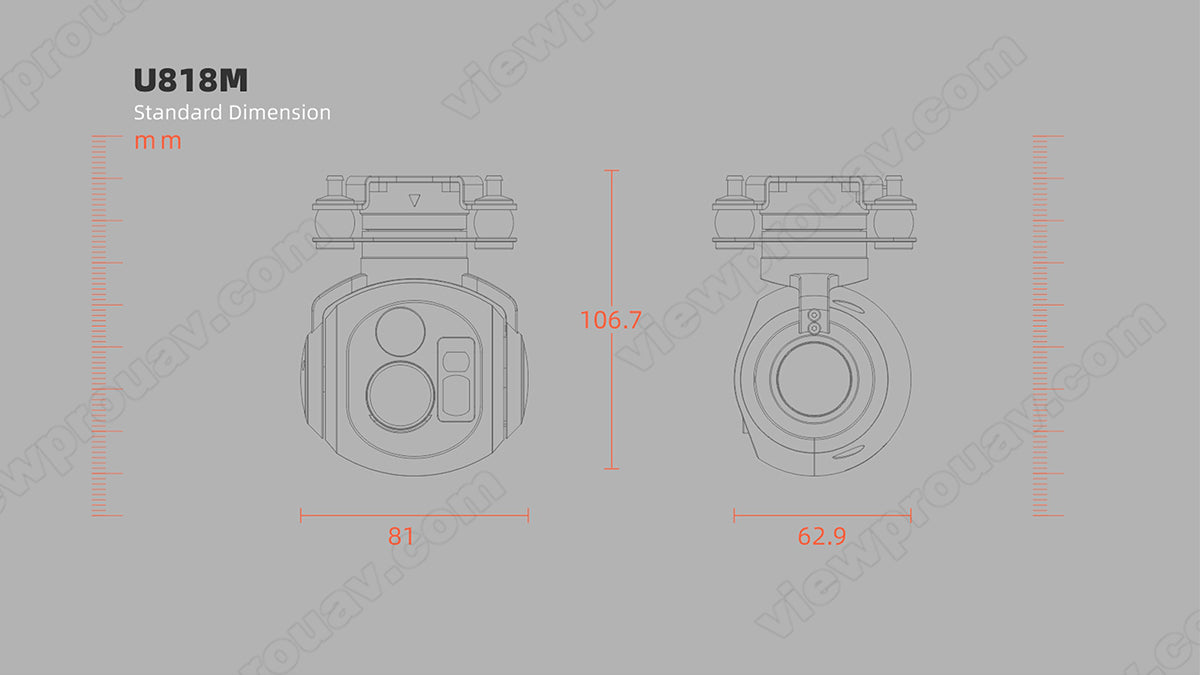

ViewPro Hawkeye U818M Drone Gimbal: Standaardafmetingen - 106,7 mm (lengte) x 81 mm (breedte) x 62,9 mm (hoogte).
Een compacte en robuuste drone-gimbal voor het vastleggen van verbluffende luchtbeelden met mijn ViewPro Hawkeye U818M Drone.

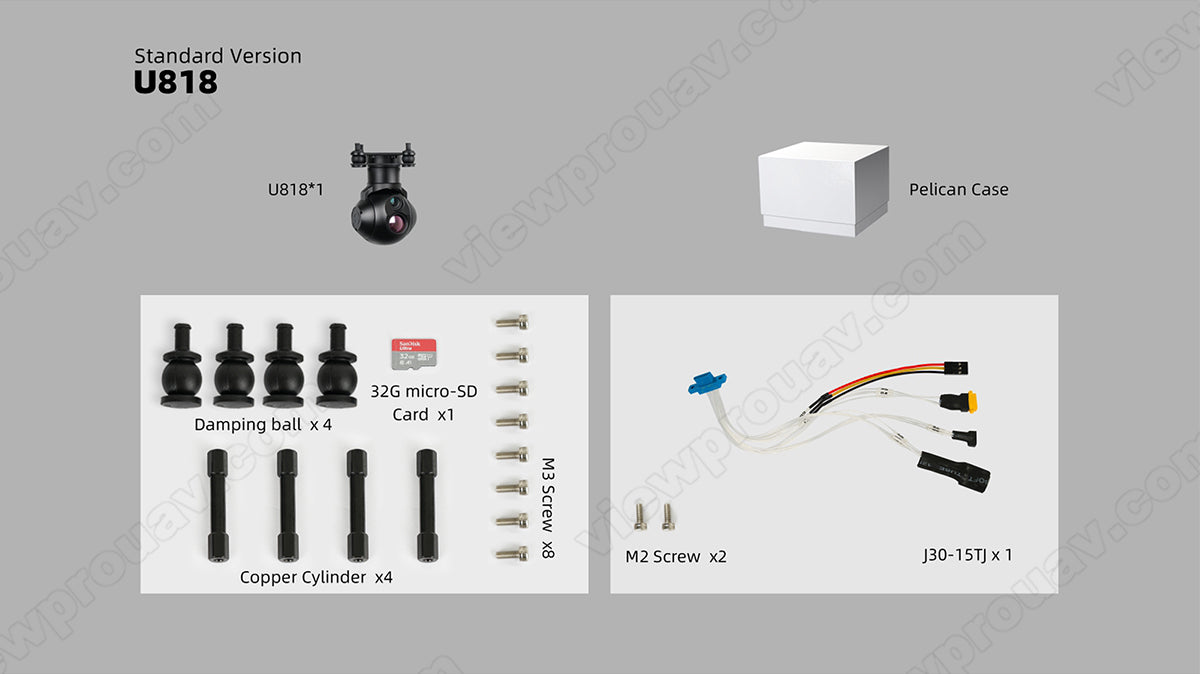

ViewPro Hawkeye U818M drone-gimbal.Inclusief standaardversie, U818 en U818*1 Pelican Case. Wordt ook geleverd met micro-SD-kaart, dempingsbal <2, 86 M2-schroef x2, J30-15TJ koperen cilinder x4 en een romalaS@Olul X4.

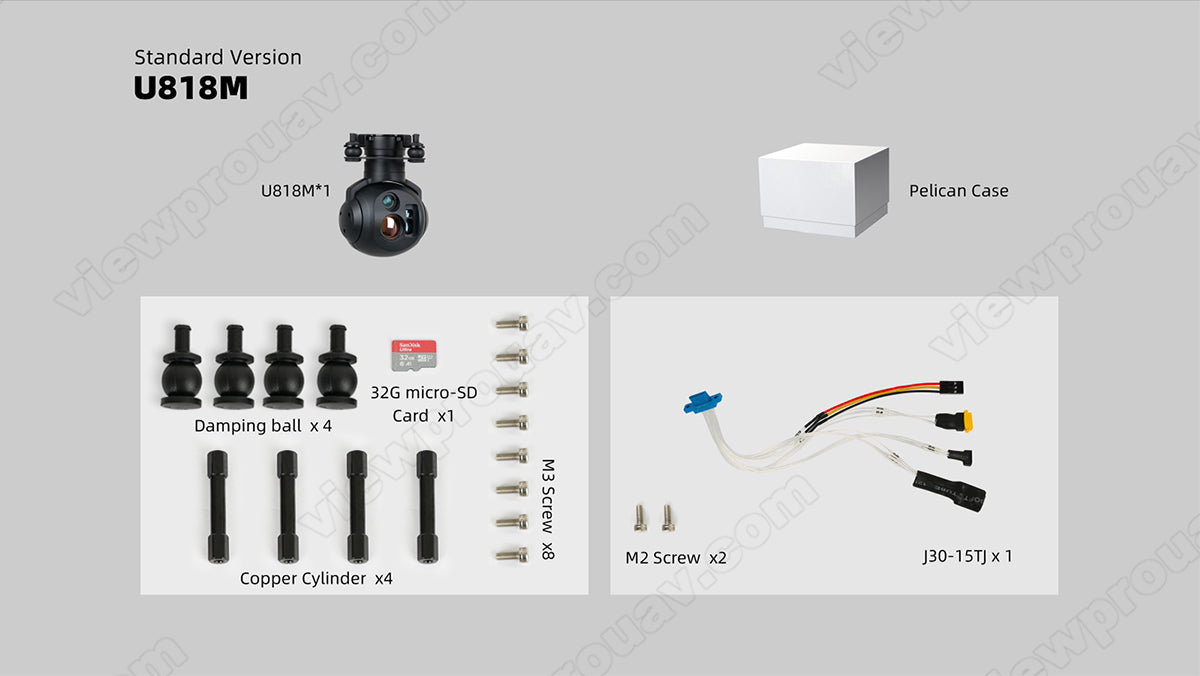

Standaardversie U818M drone-gimbal bevat: ViewPro Hawkeye U818M, Pelican Case, micro-SD-kaart, dempingsbal (x4), 8 M2-schroef (x2), J30-15TJ (x1), koperen cilinder (x4)
