ViewPro Q20KTIR Pro Gimbal-camera voor drone - 20x optische zoom 4K EO, 1280x1024 35 mm IR-warmtebeeldcamera
ViewPro Q20KTIR Pro Gimbal-camera voor drone - 20x optische zoom 4K EO, 1280x1024 35 mm IR-warmtebeeldcamera
ViewPro
2 orders in last 90 days
Kan beschikbaarheid voor afhalen niet laden
Magazijn: China/VS/Europa, levering naar alle landen, inclusief belasting.
Gratis verzending: 10-20 dagen levertijd.
Express Shipping: 5-8 days;
Expresslevering: 6-14 dagen om aan te komen.

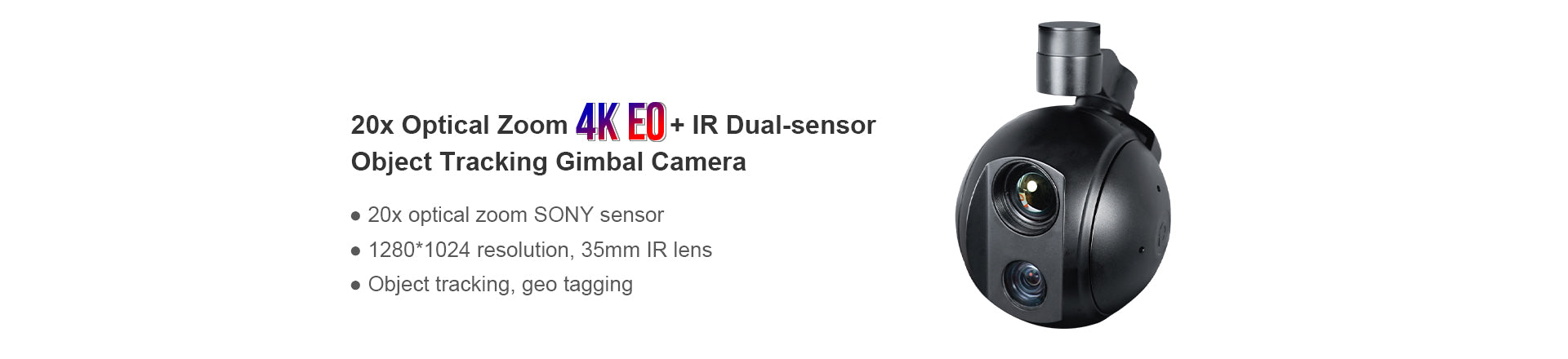

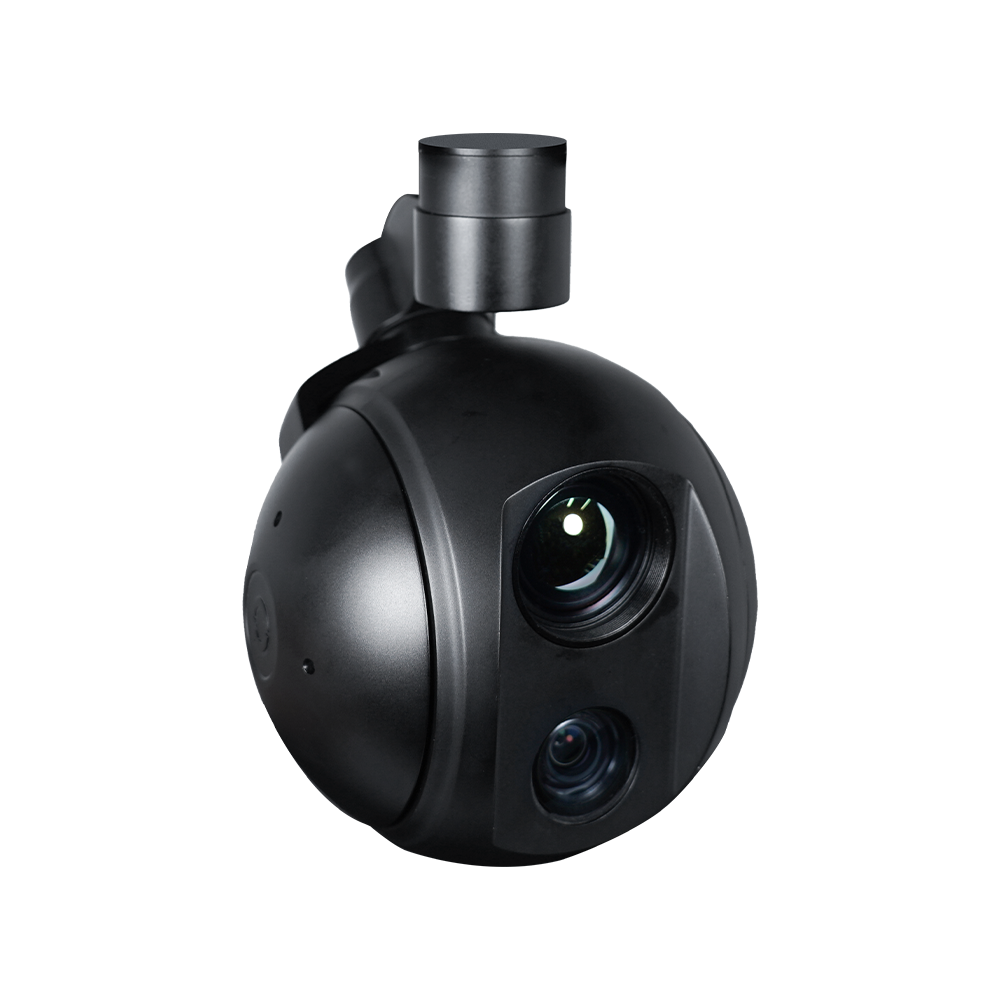

ViewPro Q20KTIR Pro Gimbal Camera Overzicht
De ViewPro Q20KTIR Pro Gimbal-camera is een geavanceerde beeldoplossing voor professionele drones, die een krachtige 20x optische zoom 4K EO-camera combineert met een 1280x1024 resolutie 35mm IR-warmtebeeldcamera. Deze dual-sensor gimbal is ontworpen voor precisie en veelzijdigheid en biedt ongeëvenaarde mogelijkheden voor industriële inspecties, zoek- en reddingsacties, bewaking en mappingtoepassingen. De robuuste constructie, soepele 3-assige stabilisatie en compatibiliteit met meerdere uitgangen maken het een topkeuze voor veeleisende operaties.
Belangrijkste kenmerken van de ViewPro Q20KTIR Pro Gimbal Camera
Elektro-optische (EO) camera:
- Hoge resolutie: SONY 1/2,5" CMOS-sensor met 4K-video (3840x2160) en 8,51 MP voor uitzonderlijke helderheid.
- 20x optische zoom: Groothoek- tot telefotobereik (4,4 mm tot 88,4 mm), met een extra 12x digitale zoom voor gedetailleerde observaties.
- Prestaties bij weinig licht: Een minimale verlichtingssterkte van 0,06 lux zorgt voor zichtbaarheid in uitdagende omstandigheden.
- Geavanceerde functies: Inclusief anti-condensmodus, automatische/handmatige scherpstelling en elektronische sluiterregeling.
IR-warmtebeeldcamera:
- Hoge gevoeligheid: Een resolutie van 1280x1024 met ≤50mK NETD zorgt voor gedetailleerde thermische metingen.
- Detectie op lange afstand: Detecteert menselijke warmtesignalen tot 1458 m en voertuigen tot 4472 m.
- Veelzijdig gezichtsveld: 35mm-lens met een horizontaal gezichtsveld van 24,8° voor een brede dekking.
- Temperatuurbewaking: Optionele thermometrie voor temperatuurwaarschuwingen en -analyse.
Gestabiliseerd cardanisch systeem:
- 3-assige stabilisatie: ±0,02° trillingshoeknauwkeurigheid voor vloeiende, stabiele beelden.
- Breed werkingsbereik: Pitch -45° tot 90° en gierhoek ±290° met volledige 360° rotatie in IP-uitvoermodus.
- Eén-sleutel centrering: Snelle installatie voor efficiënte werking.
Uitvoer en controle:
- Video-uitgangen: micro HDMI (1080P 30fps) en IP (4K/1080P 30fps) voor flexibele integratie.
- Controlemethoden: PWM, SBUS, TTL en TCP zorgen voor compatibiliteit met verschillende platforms.
- Opslag: SD-kaart ondersteunt tot 128 GB voor lokale opname.
Specificaties ViewPro Q20KTIR Pro Gimbal Camera
| Hardware-parameter | |
| Werkspanning | 12V |
| Ingangsspanning | 3 seconden tot 6 seconden |
| Uitgangsspanning | 5V (aansluiten met PWM) |
| Dynamische stroom | 1250~1900mA bij 12V |
| Ruststroom | 1250mA bij 12V |
| Werkomgeving temp. | -20℃ ~ +60℃ |
| Uitvoer | micro-HDMI (1080P25/30fps)/IP (4K/1080p 25/30fps) |
| Lokale opslag | SD-kaart (tot 128G, klasse 10, FAT32 of ex FAT-formaat) |
| Foto-opslagformaat | JPG (4K:3840*2160) |
| Video-opslagformaat | MP4 (1080P/4K 30 fps) |
| Controlemethode | PWM / SBUS / TTL / TCP |
| Gimbal-specificatie | |
| Hoekbereik van het ontwerp van de structuur | Helling/kanteling: -60°～135°, Rol: ±50°, Yaw/Pan: ±300° / ±360°*N (IP-uitgangsversie) |
| Hoekbereik van softwareontwerp | Helling/kanteling: -45°～90°, Yaw/Pan: ±290° / ±360°*N (IP-uitgangsversie) |
| Trillingshoek | Pitch/Roll: ±0,02°, Yaw: ±0,02° |
| Eén sleutel naar het midden | √ |
| EO-cameraspecificaties | |
| Beeldsensor | SONY 1/2,5" "Exmor R" CMOS |
| Totaal aantal pixels | 8,51 MP |
| Optische zoom | 20x, F2.0 tot F3.8,f = 4,4 mm (groothoek), 88,4 mm (tele) |
| Digitale zoom | 12x (240x met optische zoom) |
| Minimale werkafstand | 80 mm (brede kant), 800 mm (telekant) |
| Beeldhoek (H) | 70,2° (brede kant) ~ 4,1° (telekant) |
| Synchronisatiesysteem | Intern/Extern |
| S/N-verhouding | 50dB |
| Aanbevolen verlichting | 100 tot 100000 lux |
| Minimale verlichting | 1,6 lux (1/30 sec, 50%, ICR uit, hoge gevoeligheidsmodus uit) |
| 0,4 lux (1/30 sec, 50%, ICR uit, hoge gevoeligheidsmodus aan) | |
| 0,21 lux (50%, ICR uit, lange sluitertijd 1/4s, hoge gevoeligheid uit) | |
| 0,06 lux (50%, ICR uit, lange sluitertijd 1/4s, hoge gevoeligheid aan) | |
| Tegenlichtcompensatie | Aan/Uit |
| Verdienen | Auto |
| Witbalans | Automatisch/Handmatig |
| Elektronische sluitertijd | 1/1 tot 1/10000 sec. (22 stappen) |
| Ruisonderdrukking | Aan/Uit (niveau 5 tot 1/Uit, 6 stappen) |
| Ontwasemingsmodus | Aan/Uit (Laag, Midden, Hoog) |
| Focus | Automatische/handmatige/eenmalige automatische scherpstelling |
| Focussnelheid | 2en |
| Lensinitialisatie | Ingebouwd |
| Gebruikersvoorinstelling bit | 20 sets |
| Afbeeldingrotatie | 180°, Horizontaal/Verticaal spiegelbeeld |
| OSD | Ja |
| IR-warmtebeeldcamera-specificatie | |
| Lensgrootte | 35mm |
| Horizontaal gezichtsveld | 24,8° |
| Verticaal gezichtsveld | 19,9° |
| Diagonaal gezichtsveld | 31,4° |
| Detectiveafstand (Man: 1,8x0,5m) | 1458 meter |
| Afstand herkennen (Man: 1,8x0,5m) | 356 meter |
| Geverifieerde afstand (Man: 1,8x0,5m) | 182 meter |
| Detectiveafstand (auto: 4,2x1,00 m)8m) | 4472 meter |
| Afstand herkennen (auto: 4,2 x 1,8 m) | 1118 meter |
| Geverifieerde afstand (auto: 4,2 x 1,8 m) | 559 meter |
| Werkmodus | Ongekoelde lange golf (8μm~14μm) warmtebeeldcamera |
| Detectorpixel | 1280*1024 |
| Pixelgrootte | 12μm |
| Focusmethode | Athermische prime-lens |
| Emissiviteitscorrectie | 0,01~1 |
| NETD | ≤50mK (@25℃) |
| MRTD | ≤650mK (@karakteristieke frequentie) |
| Beeldverbetering | Automatische aanpassing van de helderheid en contrastverhouding van het beeld |
| Kleurenpalet | Wit, ijzerrood, pseudokleur |
| Automatische niet-uniforme correctie | Ja (geen sluiter) |
| Digitale zoom | 1x tot 4x |
| Synchroniseer de juiste tijd | Ja |
| Thermometrie type | Temperatuurbalk (psudo-kleurendisplay) max. temperatuur, min. temperatuur, FOV-centrumtemperatuur (optioneel) |
| Temperatuurwaarschuwing | 0℃~120℃ (Alleen voor de thermometrieversie) |
| EO/IR-camera-objecttracking | |
| Updatesnelheid van afwijkingspixel | 50Hz |
| Uitvoervertraging van afwijkingspixel | 5ms |
| Minimaal objectcontrast | 5% |
| Signaal-ruisverhouding | 4 |
| Minimale objectgrootte | 32*32 pixels |
| Maximale objectgrootte | 128*128 pixels |
| Trackingsnelheid | 48 pixels/beeld |
| Objectgeheugentijd | 100 beelden (4 seconden) |
| De gemiddelde vierkantswortelwaarden van pulsruis in de objectpositie | < 0,5 pixels |
| Verpakkingsinformatie | |
| NW | 1692g (Viewport-versie) |
| Productafmetingen | 139*160.2*230.5mm (standaardversie) 139*160.2*236.2 (viewportversie) |
| Accessoires | 1pc gimbal camera-apparaat, schroeven, koperen cilinders, dempingsballen, dempingsplaten / Hoge kwaliteit kunststof doos met schuimkussen |
| Verpakkingsafmetingen | 350*300*250mm |
Toepassingen
- Industriële inspecties: Houd toezicht op elektriciteitskabels, pijpleidingen en andere kritieke infrastructuur.
- Zoeken en redden: Detecteer hittesignaturen in uitdagende omgevingen.
- Toezicht: Langeafstandsobservatie en -tracking voor beveiligingstoepassingen.
- Landbouw: Analyseer de gezondheid van gewassen met behulp van thermische en optische beeldvorming.
De ViewPro Q20KTIR Pro Gimbal-camera is een alles-in-één beeldoplossing voor professionele dronegebruikers, die uitzonderlijke veelzijdigheid, precisie en betrouwbaarheid biedt voor uiteenlopende luchtoperaties.
ViewPro Q20KTIR Pro Gimbal Camera-details
1.Professioneel 3-assig, uiterst nauwkeurig FOC-programma
Gestabiliseerd is de Q20KTIR Pro een zeer geoptimaliseerde 3-assige gimbal payload met uiterst precieze motorrotatie met een regelnauwkeurigheid van ±0,01°, aangestuurd door een speciale processor. In plaats van te vertrouwen op elektrische sleepringen - zoals gebruikelijk is bij veel gimbals - gebruikt de Q20KTIR Pro een uniek mechanisch beperkt ontwerp en verborgen draden om een stabielere gegevensoverdracht en grotere duurzaamheid te garanderen. Trillingen worden geëlimineerd met behulp van vier dempingsballen en een lichtgewicht dempingsbord, wat naadloos vloeiende video creëert. 360° rotatie blijft mogelijk door gimbalrotatie. Stabiele, vloeiende beelden kunnen worden vastgelegd, zelfs bij hoge snelheid.
2. Hoge resolutie SONY 20x Zoom 4K-camera
Aangedreven door SONY 1/2,5" "Exmor R" CMOS module, 8,51 mega effectieve pixels en 4K videokwaliteit, gecombineerd met 20x geavanceerde optische zoomtechnologie, bedraagt het observatiebereik maximaal 3000 meter, wat kan voldoen aan de toepassingsvereisten van verschillende domeinen.

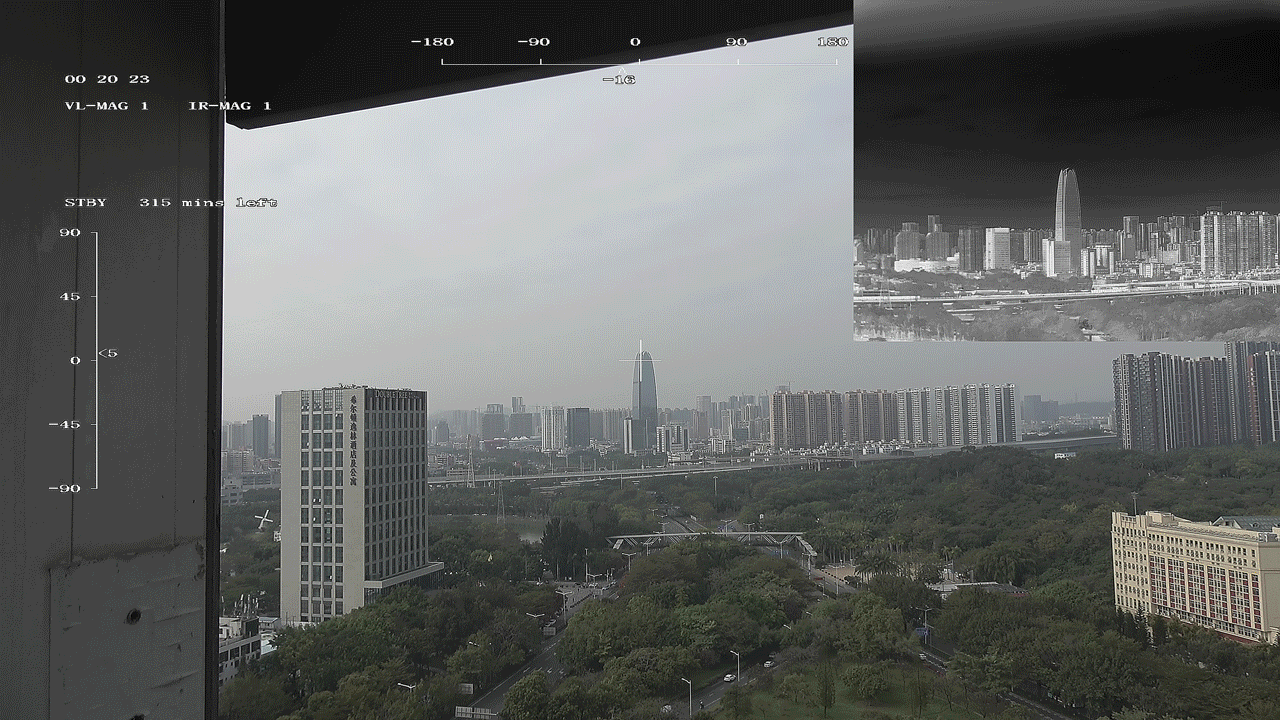

3. Geavanceerde HD IR-warmtebeeldcamera
Geïntegreerd met een zeer nauwkeurige 35 mm 1280*1024 HD ongekoelde lange golf (8 μm ~ 14 μm) (pixelgrootte is 12 μm) thermische beeldsensor, kan de Q20KTIR Pro thermische beelden en zichtbare beelden tegelijkertijd opnemen en verzenden in PIP-formaat. Met de IR-functie kunt u een duidelijk beeld krijgen van een doel dat zich op grote afstand bevindt, en met de digitale zoom kunt u op grotere afstand toezicht houden en inspecties uitvoeren.

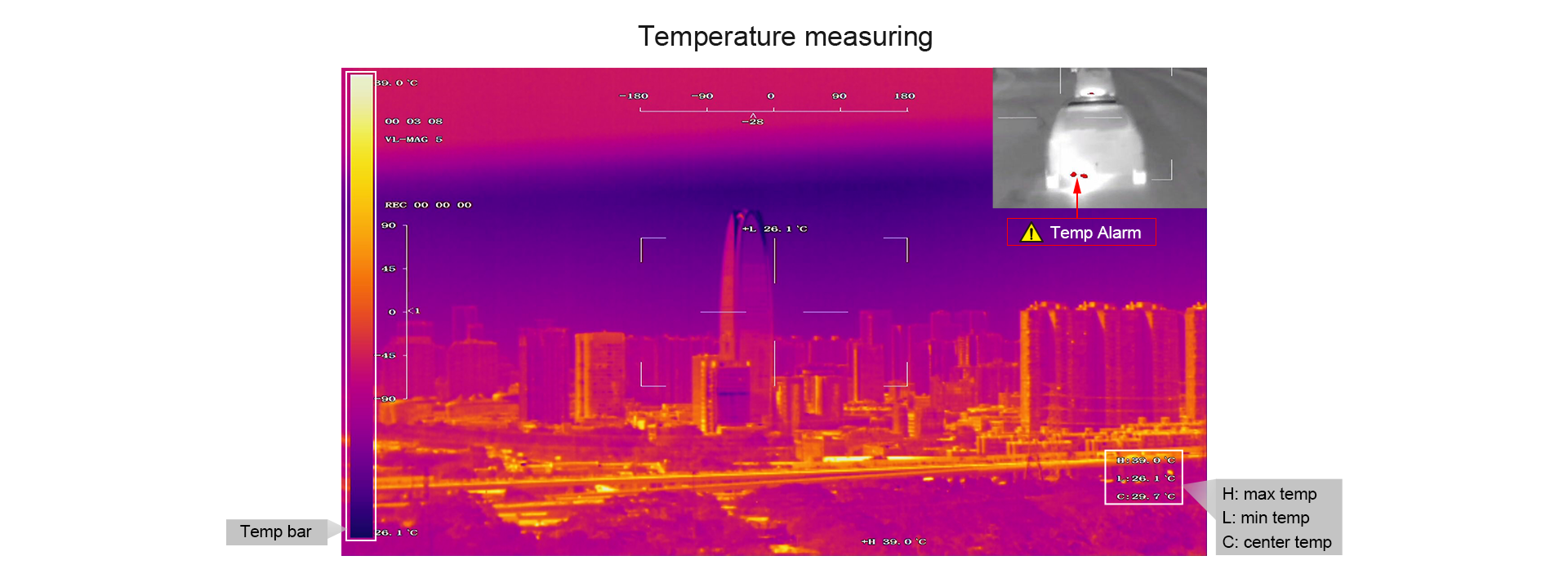

Optionele thermometrieversie: Met temperatuurmeetsensor, het kon nauwkeurig de temperatuur van objecten en personen meten. De thermische sensor maakt het mogelijk om de temperatuur van drie punten tussen 0℃~120℃ te meten en op het scherm weer te geven. Pas de verschillende kleuren die op de thermische gegevens worden toegepast, aan op basis van de behoeften van specifieke scenario's.
*Temperatuurbalk: Geeft de geleidelijke temperatuurvariatie aan met bijbehorende kleuren.
*Temperatuurmeting: weergave van gemiddelde, hoogste en laagste temperaturen in realtime.
*Temperatuuralarm: Mis niets wanneer de temperatuur van een object de vooraf ingestelde alarmwaarden overschrijdt.

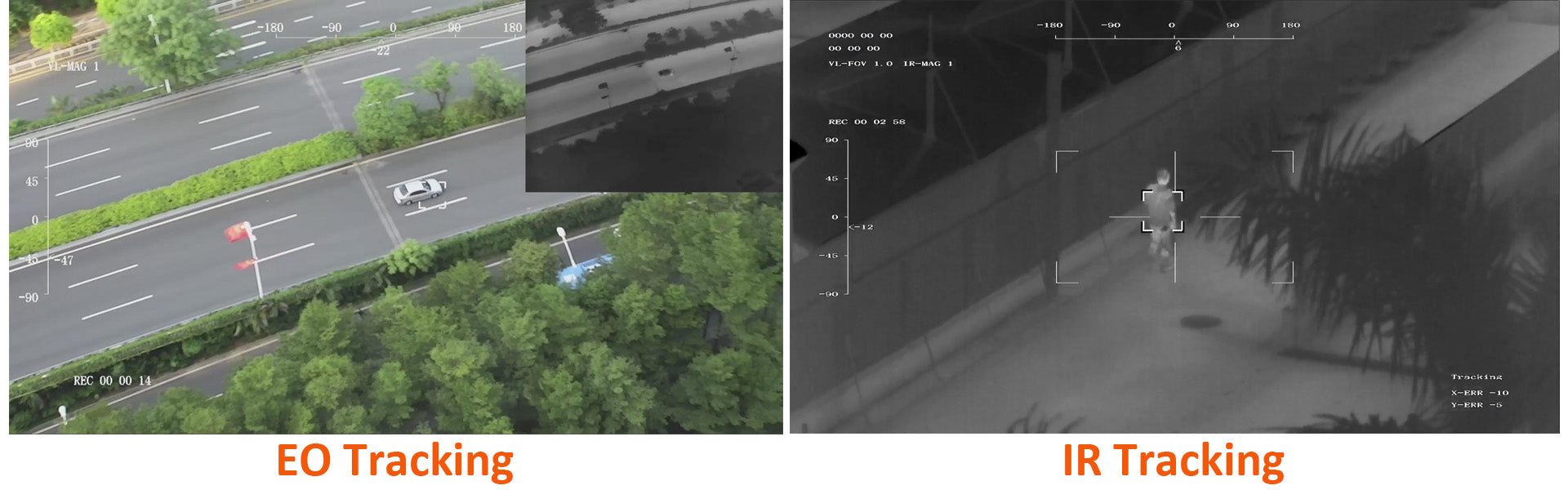

4. Zichtbaar licht en warmtebeeldcamera Dubbele sensoren Object Tracking
Ingebouwde normalisatie, kruiscorrelatie en trackingalgoritme, gecombineerd met object missing recapture-algoritme, bereiken een stabiele track van het doel. Ondersteunt aangepaste tekens van gebruikers-OSD, adaptieve poort, kruiscursor, trace-informatieweergave. De trackingsnelheid is tot 32 pixels/frame, het objectgroottebereik is van 16*16 pixels tot 160*160 pixels, met de minimale signaal-ruisverhouding (SNR) 4dB, de gemiddelde vierkantswortelwaarden van pulsruis in de objectpositie < 0,5 pixel, wat de nauwkeurigheid en het trackingeffect aanzienlijk verbetert.

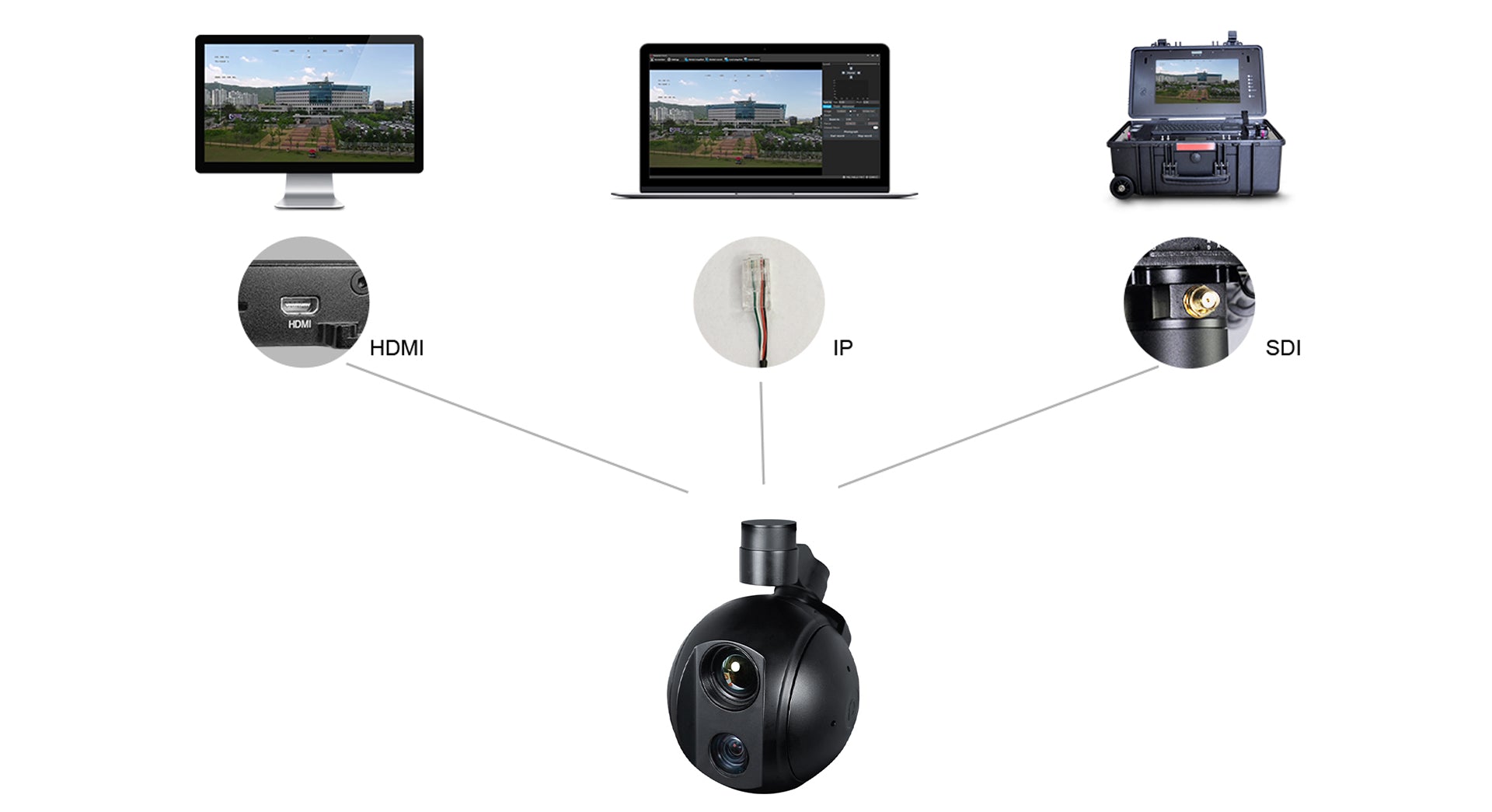

Meerdere uitvoermethoden optioneel
Q20KTIR Pro ondersteunt zowel HDMI-uitvoer als Ethernet/IP-uitvoer. HDMI en uitvoer zijn 1080p, Ethernet-uitvoer is standaard 1080p en opname is 4K. IP-uitvoerversies ondersteunen 360 graden onbeperkte pan.

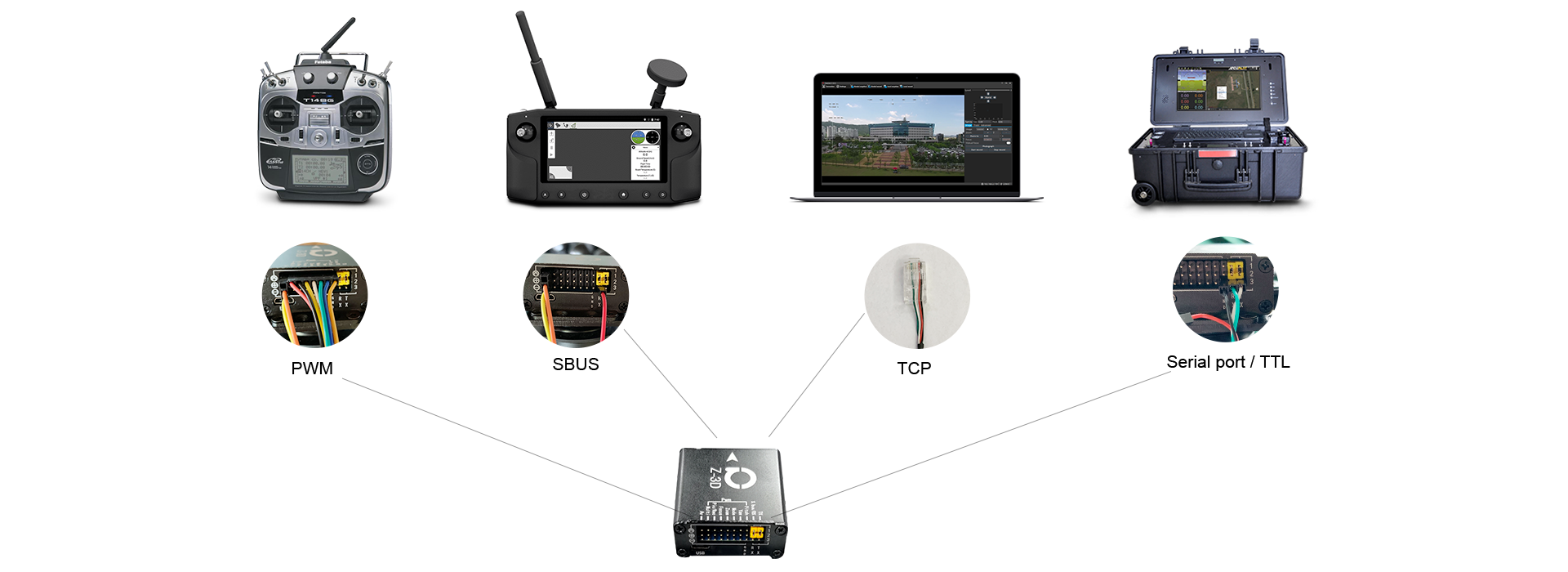

Multi-controlemethoden
Standaard PWM en seriële poort TTL-besturing, SBUS is optioneel. De IP-uitvoerversie ondersteunt ook TCP-besturing via ethernetkabel. Met Viewpro-software Bekijklink U kunt IP-uitvoer, TTL-besturing en TCP-besturing uitvoeren.

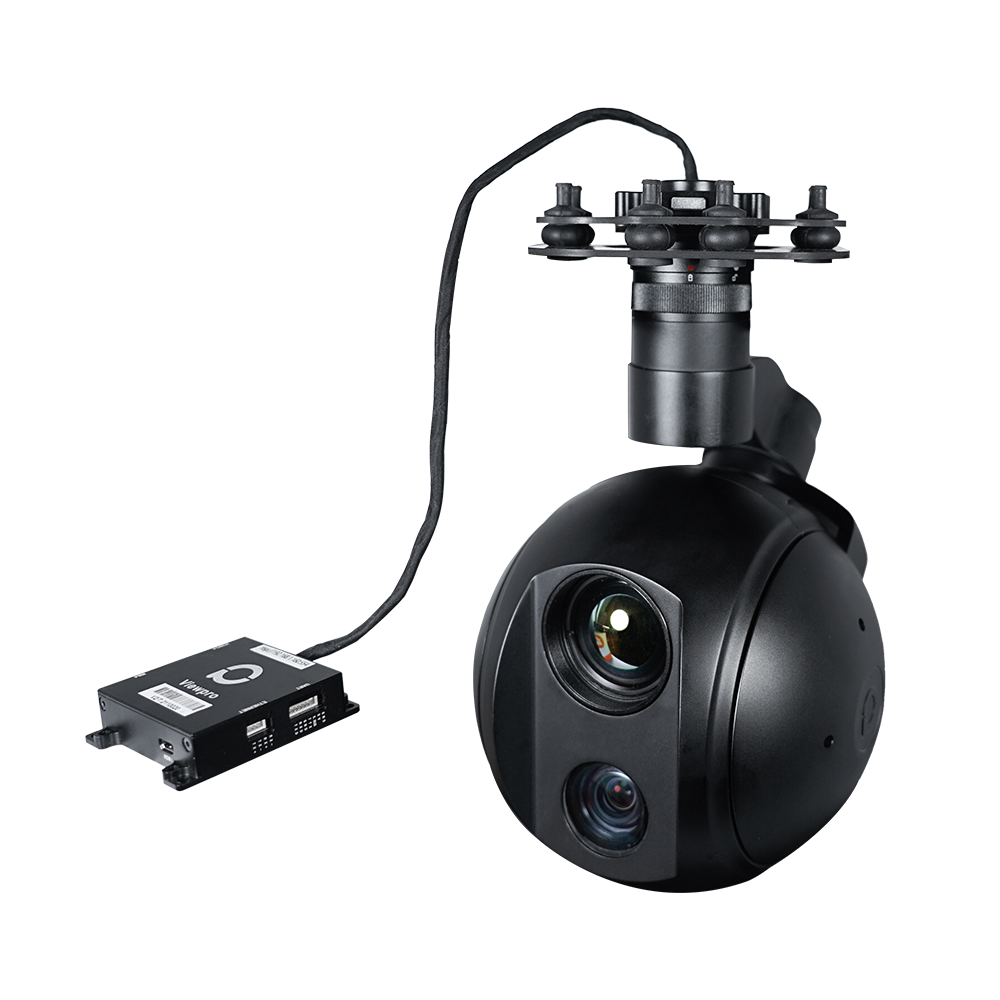

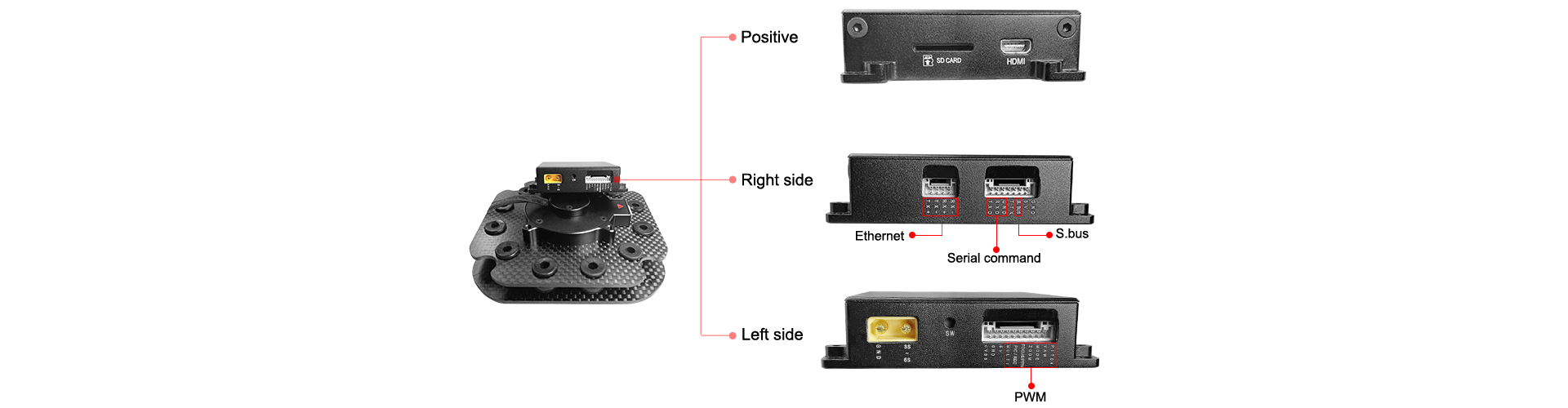

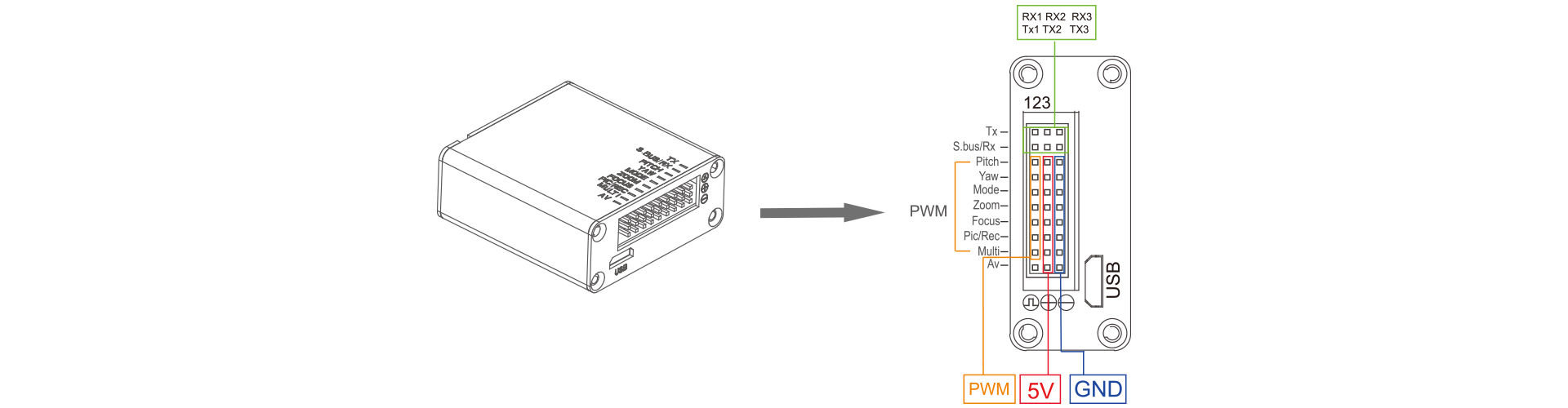

Signaalinterfaces voor regelkast:
Compatibel met Viewport
Q20KTIR pro is compatibel met Viewpro quick release connector Viewport. Viewport is een optie die bekend staat als easy assembly, plug and play.
Voor meer informatie over Viewport kunt u onderstaande video-instructie bekijken:
Sollicitatie
Hoofdzakelijk ingezet bij rechtshandhaving, brandbestrijding, inspectie van elektriciteitsmasten en pijpleidingen, zoek- en reddingsacties, etc. In noodsituaties is een breed scala aan monitoring- en zoekacties nodig om de situatie snel te kunnen overbrengen, de responsefficiëntie te verbeteren en het aantal slachtoffers te beperken.

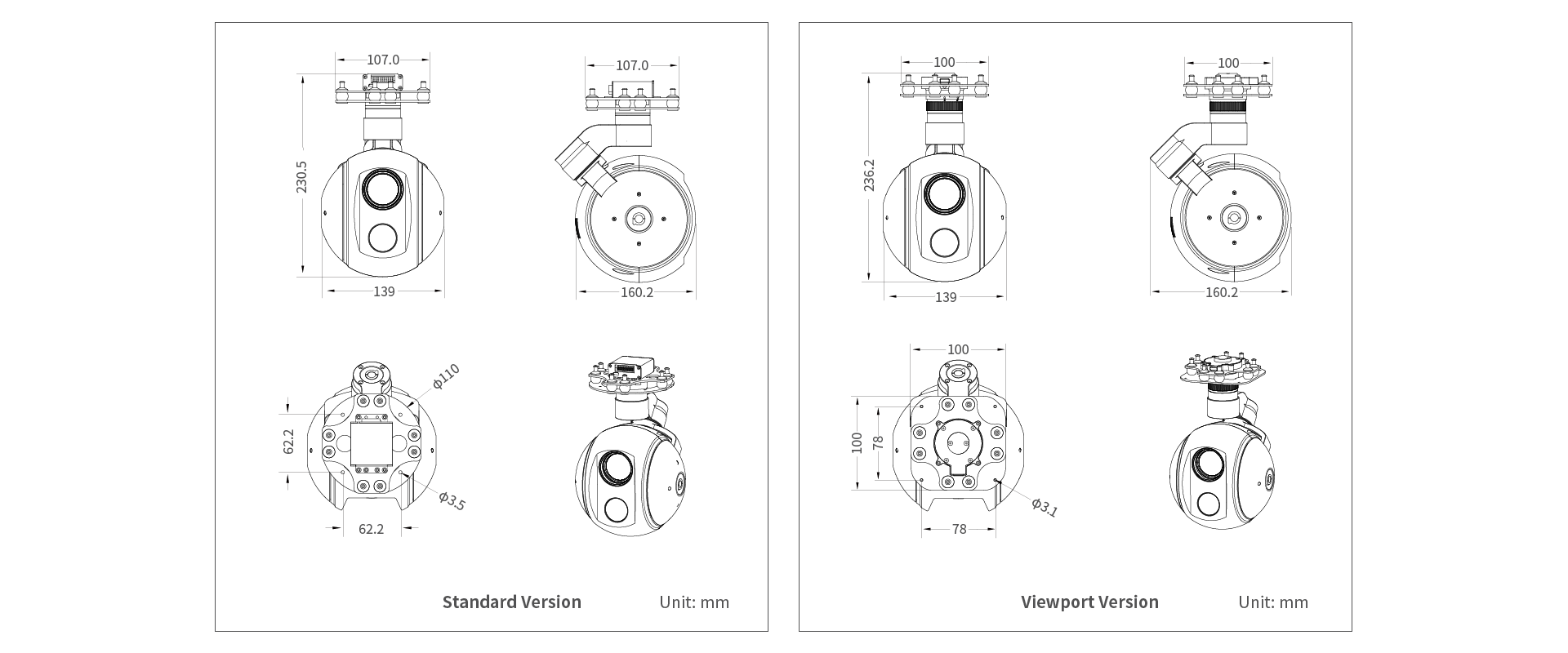

Afmetingen
