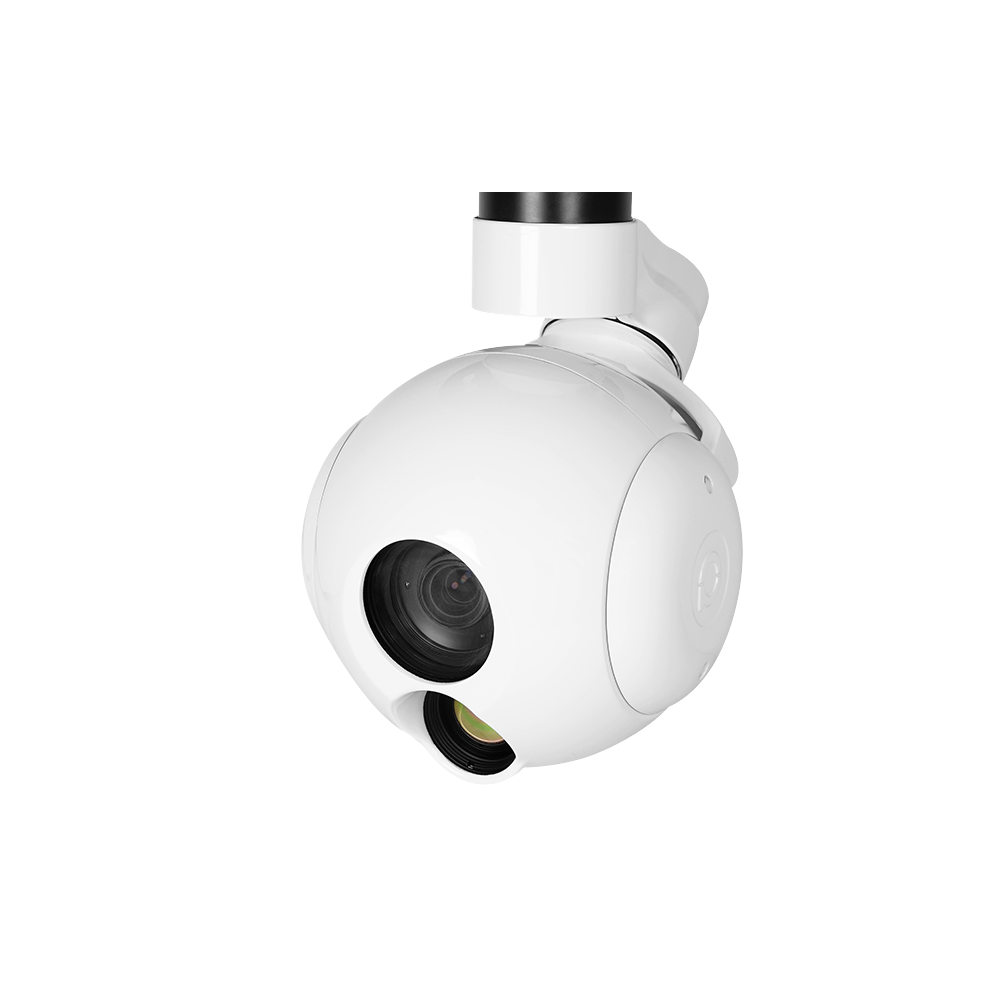

ViewPro Q30TIR Lite Gimbal Camera Overzicht
De ViewPro Q30TIR Lite is een geavanceerde dual-sensor gimbal camera ontworpen voor UAV drones, die ongeëvenaarde precisie en veelzijdigheid biedt. Met een 30x Full HD EO optische zoomcamera en een 640x512 resolutie IR warmtebeeldcamera met een 25mm lens, is dit systeem ideaal voor professionele toepassingen zoals industriële inspecties, zoek- en reddingsmissies en bewaking. Uitgerust met een gestabiliseerde 3-assige gimbal, meerdere uitvoerformaten en intelligente trackingmogelijkheden, zorgt de Q30TIR Lite voor stabiele, hoogwaardige beelden onder alle omstandigheden.
Belangrijkste kenmerken van de ViewPro Q30TIR Lite Gimbal Camera
Elektro-optische (EO) camera
- 30x optische zoom: Leg nauwkeurige details vast met 30x optische zoom (brandpuntsafstand 4,3–129 mm) en een extra 12x digitale zoom voor een totale zoomcapaciteit van 360x.
- Prestaties bij weinig licht: De STARVIS2 CMOS-sensor bereikt een minimale verlichting van 0,009 lux in de hogegevoeligheidsmodus.
- Full HD-beeldvorming: Biedt 1920x1080 Full HD-video voor scherpe, gedetailleerde beelden.
- Geavanceerde beeldvormingsmodi: Inclusief ontwaseming, tegenlichtcompensatie en flexibele belichtingsregeling voor uitdagende omgevingen.
Infrarood (IR) warmtecamera
- Hoge resolutie thermische beeldvorming: 640x512 detector met ≤50mK NETD-gevoeligheid zorgt voor gedetailleerde thermische gegevens.
- Detectie op lange afstand: Detecteert mensen tot op 1.000 m afstand en voertuigen tot op 3.067 m afstand, met beeldverbetering voor verbeterd contrast en helderheid.
- Breed gezichtsveld: 25mm-lens met een horizontaal gezichtsveld van 18,2° voor een uitgebreide dekking van het gebied.
3-assige gestabiliseerde cardanische ophanging
- Precisie stabilisatie: ±0,02° trillingshoeknauwkeurigheid zorgt voor vloeiende, stabiele beelden.
- Breed bewegingsbereik: Pitch -60° tot 130°, Yaw ±300° (360° continue rotatie voor IP/SDI-uitgangsversie).
- Eén-sleutel centrering: Zet de gimbal eenvoudig en snel terug naar de standaardpositie.
Uitvoer en controle
- Meerdere uitgangen: micro-HDMI (1080P), IP (H.264/H.265) en SDI (1080P).
- Controleprotocollen: Ondersteunt PWM, TTL, S.BUS, TCP en UDP, wat zorgt voor compatibiliteit met verschillende UAV-platforms.
- Geïntegreerde OSD: Geeft de status van de gimbal, GPS-coördinaten, hoogte en meer weer voor realtime monitoring.
Intelligente tracking
- Geavanceerde objecttracking met een updatesnelheid van 50 Hz en een trackingsnelheid van ±48 pixels/frame.
- Objectgroottes van 32×32 tot 128×128 pixels, met 4s geheugen voor ononderbroken tracking.
ViewPro Q30TIR Lite-specificaties
| Hardware-parameter | |
| Werkspanning | 16V |
| Ingangsspanning | 4S ~ 6S (14,8V~25,2V) |
| Uitgangsspanning | 5V (aansluiten met PWM) |
| Dynamische stroom | 620~1250mA bij 16V |
| Stroomverbruik | Gemiddeld 10W, Max 20W |
| Werkomgeving temp. | -20℃ ~ +50℃ |
| Uitvoer (optioneel) | micro-HDMI (1080P 60 fps) / IP (RTSP/UDP 720p/1080p 25 fps/30 fps (H264/H265) / SDI (1080P 30 fps) |
| Lokale opslag | TF-kaart (tot 512G, klasse 10, FAT32-formaat) |
| Foto-opslagformaat | JPG (1920*1080) |
| Video-opslagformaat | MP4 (1080P 30 fps) |
| Controlemethode | PWM / TTL / S.BUS / TCP / UDP |
| Gimbal-specificatie | |
| Hoekbereik van het ontwerp van de constructie | Helling/kanteling: -60°～130°, Rol: ±40°, Yaw/Pan: ±300° / ±360°*N (IP/SDI-uitgangsversie) |
| Hoekbereik van softwareontwerp | Helling/kanteling: -45°～125°, Yaw/Pan: ±290° / ±360°*N (IP/SDI-uitgangsversie) |
| Trillingshoek | Pitch/Roll: ±0,02°, Yaw: ±0,02° |
| Eén sleutel naar het midden | √ |
| EO Camera-specificatie | |
| Beeldsensor | CMOS-sensor van het type 1/2,8 STARVIS2 |
| Beeldkwaliteit | Volledig HD 1080 (1920*1080) |
| Effectieve pixel | 2,13 MP |
| Lens optische zoom | 30x, F=4,3~129mm |
| Digitale zoom | 12x (360x met optische zoom) |
| Minimale objectafstand | 10 mm (brede kant) tot 1200 mm (telekant) |
| Horizontale kijkhoek | 64,0° (brede kant) ~ 2,4° (telekant) |
| Synchronisatiesysteem | Intern |
| S/N-verhouding | meer dan 50dB |
| Minimale verlichting | Kleur 0,009 lux (1/30 sec, 50%, hoge gevoeligheidsmodus aan) |
| Kleur 0,09 lux (1/30 sec, 50%, hoge gevoeligheidsmodus uit) | |
| Blootstellingscontrole | Automatisch, handmatig, prioriteitsmodus (sluiterprioriteit en irisprioriteit), EV-compensatie, langzame AE |
| Verdienen | Automatisch/Handmatig 0dB tot 50,0dB (0 tot 28 stappen) Max. Gain-limiet 10,7 dB tot 50,0 dB (6 tot 28 stappen) |
| Witbalans | Auto, ATW, Binnen, Buiten, One Push WB, Handmatige WB, Buiten Auto, Natriumdamplamp (Vast/Auto/Buiten Auto) |
| Sluitertijd | 1/1 tot 1/10.000, 22 stappen |
| Tegenlichtcompensatie | Ja |
| Ontwasemen | Ja |
| IR-warmtebeeldcamera-specificatie | |
| Focuslengte | 24mm |
| Horizontaal gezichtsveld | 18,2° |
| Verticaal gezichtsveld | 14,6° |
| Diagonaal gezichtsveld | 23,2° |
| Detectiveafstand (Man: 1,8x0,5m) | 1000 meter |
| Afstand herkennen (Man: 1,8x0,5m) | 250 meter |
| Geverifieerde afstand (Man: 1,8x0,5m) | 125 meter |
| Detectiveafstand (auto: 4,2 x 1,8 m) | 3067 meter |
| Afstand herkennen (auto: 4,2 x 1,8 m) | 767 meter |
| Geverifieerde afstand (auto: 4,2x1,00 m)8m) | 383 meter |
| Werkmodus | Ongekoelde lange golf (8μm~14μm) warmtebeeldcamera |
| Detectorpixel | 640*512 |
| Pixelafstand | 12μm |
| Focusmethode | Athermische prime-lens |
| Emissiviteitscorrectie | 0,01~1 |
| NETD | ≤50mK (@25℃) |
| MRTD | ≤650mK (@karakteristieke frequentie) |
| Beeldverbetering | Automatische aanpassing van de helderheid en contrastverhouding van het beeld |
| Kleurenpalet | Wit, ijzerrood, pseudokleur |
| Automatische niet-uniforme correctie | Ja (geen sluiter) |
| Digitale zoom | 1x tot 4x |
| Thermometrie type | Geen ondersteuning |
| EO/IR-camera-objecttracking | |
| Updatesnelheid van afwijkingspixel | 50Hz |
| Uitvoervertraging van afwijkingspixel | 5ms |
| Minimaal objectcontrast | 5% |
| Signaal-ruisverhouding | 4 |
| Minimale objectgrootte | 32*32 pixels |
| Maximale objectgrootte | 128*128 pixels |
| Trackingsnelheid | ±48 pixels/beeld |
| Objectgeheugentijd | 100 beelden (4 seconden) |
| De gemiddelde vierkantswortelwaarden van pulsruis in de objectpositie | < 0,5 pixels |
| Functies | |
| OSD | Weergave van de gimbal-gier- en kantelhoek, vergroting, opnameduur op de kaart, GPS en hoogte van het vliegtuig, datum en tijd |
| Geotaggen | Weergave tijd en GPS-coördinaten in afbeelding exif |
| Kaartlezen online | SMB leest afbeeldingen of video's / HTTP leest afbeeldingen of video's |
| KLV (UDP) | Kaartopname of Viewlink-videoweergave |
| ArduPilot / PX4 | Ondersteuning (Mavlink-protocol) |
| Video-samenvoeging | EO+IR /IR+EO /EO /IR |
| Dubbele videostream-uitgang | Geen ondersteuning (EO en IR twee-stream-uitgang) |
| Verpakkingsinformatie | |
| NW | 1039g (Viewport-versie met Viewport) |
| Productafmetingen | 129,8*111,6*188,1mm / 129,8*111,6*193,8mm (Viewport-versie met Viewport) |
| Accessoires | 1pc gimbal camera-apparaat, schroeven, koperen cilinders, dempingsballen, dempingsplaten, 1st USB naar TTL-kabel / Hoge kwaliteit kunststof doos met schuimkussen |
| GW | 2274 gram |
| Verpakkingsafmetingen | 300*250*200mm |
Toepassingen
- Industriële inspecties: Controleer elektriciteitsleidingen, pijpleidingen en infrastructuur nauwkeurig.
- Zoeken en redden: Detecteer hittesignalen over grote afstanden en onder moeilijke omstandigheden.
- Toezicht: Langeafstandsobservaties voor beveiliging en het monitoren van wilde dieren.
- Landbouw: Beoordeel de gezondheid van gewassen en de irrigatie-efficiëntie met behulp van thermische en EO-beeldvorming.
De ViewPro Q30TIR Lite combineert de mogelijkheden van een 30x Full HD optische zoomcamera en een hoge resolutie 640x512 warmtebeeldcamera in een lichtgewicht, veelzijdig pakket. De nauwkeurige stabilisatie, langeafstandsdetectie en geavanceerde beeldmodi maken het de ultieme tool voor professionals die op zoek zijn naar betrouwbare prestaties bij luchtfoto's en monitoringstaken.
ViewPro Q30TIR Lite Gimbal Camera-details
1. Professioneel 3-assig, uiterst nauwkeurig FOC-programma
Gestabiliseerd is de Q30TIR lite een zeer geoptimaliseerde 3-assige gimbal payload met uiterst precieze motorrotatie met een regelnauwkeurigheid van ±0,01°, aangestuurd door een speciale processor. In plaats van te vertrouwen op elektrische sleepringen - zoals gebruikelijk is bij veel gimbals - gebruikt de Q30TIR lite een uniek mechanisch beperkt ontwerp en verborgen draden om een stabielere gegevensoverdracht en grotere duurzaamheid te garanderen. Trillingen worden geëlimineerd met behulp van vier dempingsballen en een lichtgewicht dempingsbord, wat naadloos vloeiende video creëert. 360° rotatie blijft mogelijk door gimbalrotatie. Stabiele, vloeiende beelden kunnen worden vastgelegd, zelfs bij hoge snelheid.

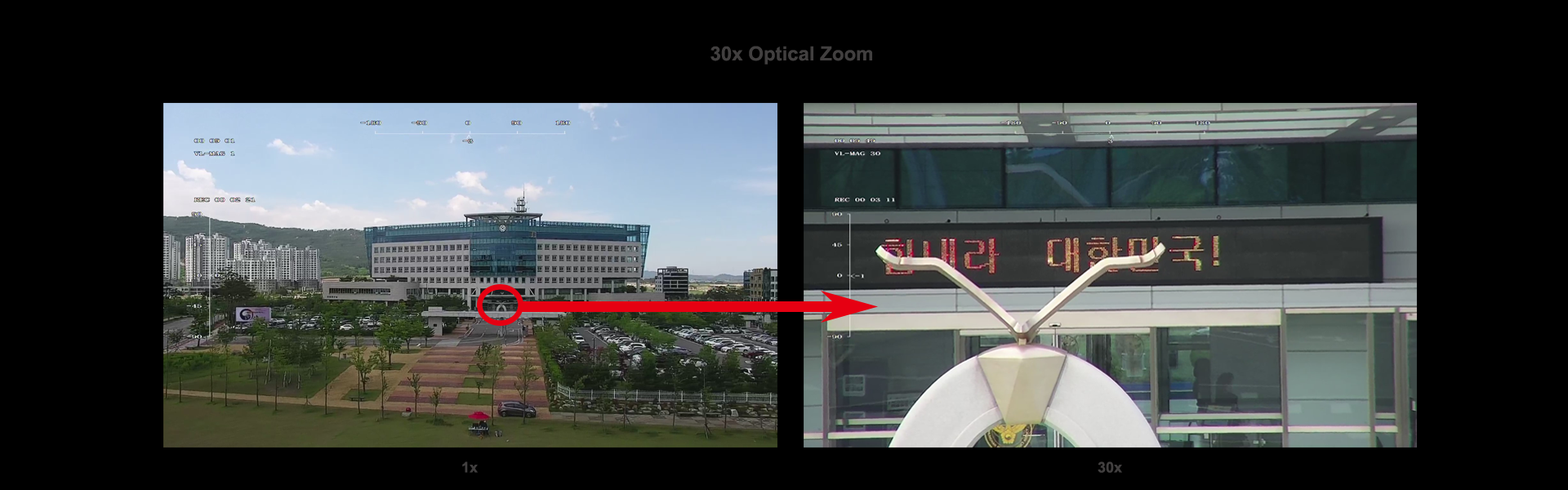

2. Lichtere SONY 30x Zoom Starlight Camera
Aangedreven door SONY 1/2.8 Exmor R CMOS-module, met 0.01lux@F1.6 starlichtniveau min. verlichting, Q30TIR lite kan nog steeds duidelijke beeldkenmerken weergeven in omgevingen met zeer weinig licht. 2,13 megapixel effectieve pixels en 1080p FHD-beeldkwaliteit, gecombineerd met 30x geavanceerde optische zoomtechnologie, het observatiebereik bedraagt maximaal 3000 meter, wat kan voldoen aan de toepassingsvereisten van verschillende domeinen.
3. Geavanceerde IR-warmtebeeldcamera
De geïntegreerde Franse ULIS hoge precisie ongekoelde lange golf (8 μm ~ 14 μm) thermische beeldsensor, Q30TIR lite, kan thermische beelden en zichtbare beelden tegelijkertijd opnemen en verzenden in PIP-formaat.

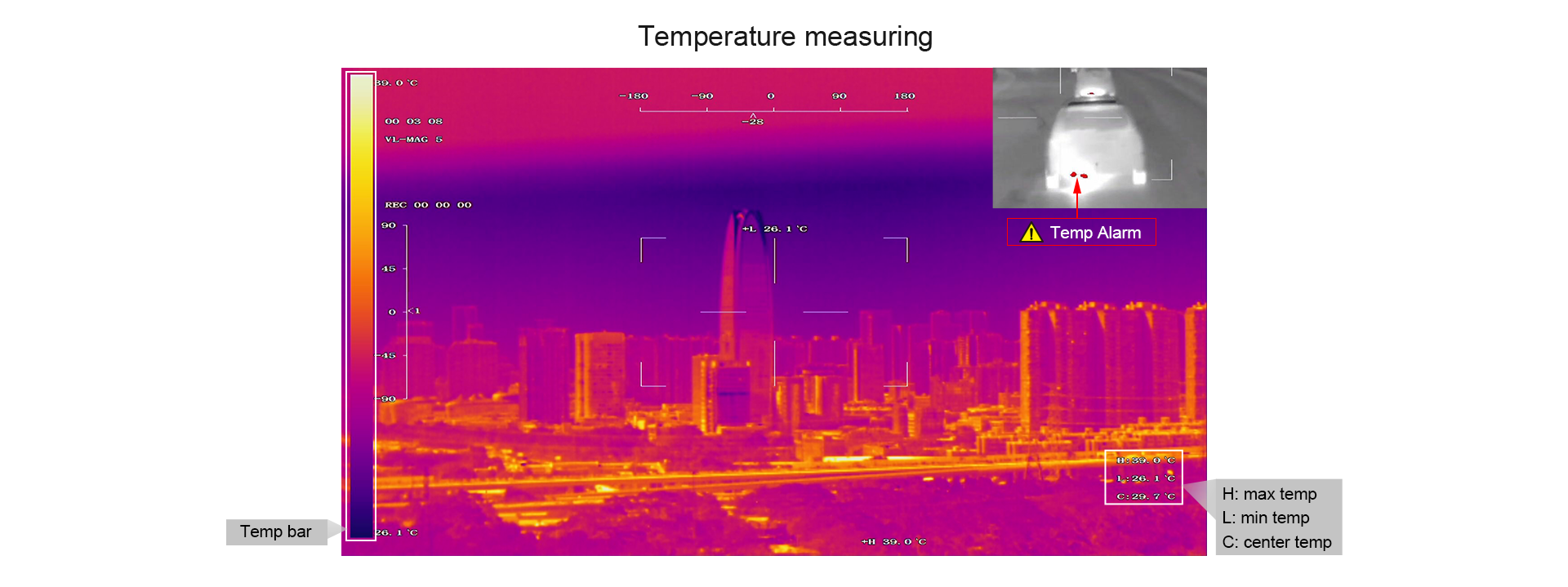

Optionele thermometrieversie: Met temperatuurmeetsensor, het kon nauwkeurig de temperatuur van objecten en personen meten. De thermische sensor maakt het mogelijk om de temperatuur van drie punten tussen 0℃~120℃ te meten en op het scherm weer te geven. Pas de verschillende kleuren die op de thermische gegevens worden toegepast, aan op basis van de behoeften van specifieke scenario's.
*Temperatuurbalk: Geeft de geleidelijke temperatuurvariatie aan met bijbehorende kleuren.
*Temperatuurmeting: weergave van gemiddelde, hoogste en laagste temperaturen in realtime.
*Temperatuuralarm: Mis niets wanneer de temperatuur van een object de vooraf ingestelde alarmwaarden overschrijdt.

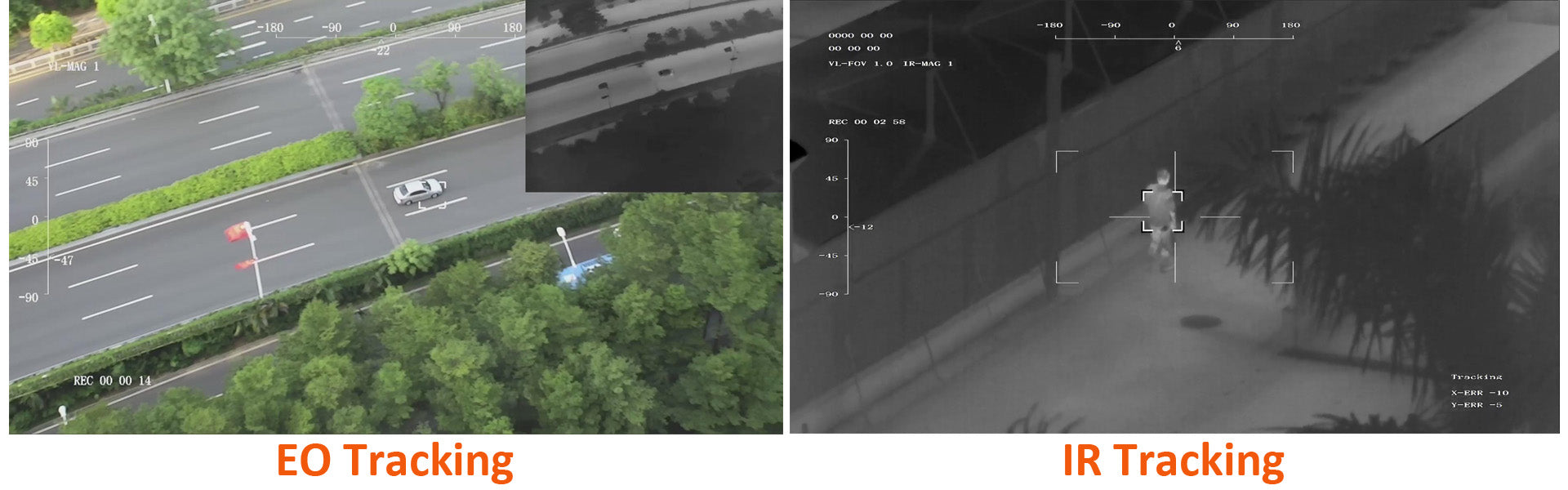

4. Zichtbaar licht en warmtebeeldcamera Dubbele sensoren Object Tracking
Ingebouwde normalisatie, kruiscorrelatie en trackingalgoritme, gecombineerd met object missing recapture-algoritme, bereiken een stabiele track van het doel. Ondersteunt aangepaste tekens van gebruikers-OSD, adaptieve poort, kruiscursor, trace-informatieweergave. De trackingsnelheid is tot 32 pixels/frame, het objectgroottebereik is van 16*16 pixels tot 160*160 pixels, met de minimale signaal-ruisverhouding (SNR) 4dB, de gemiddelde vierkantswortelwaarden van pulsruis in de objectpositie < 0,5 pixel, wat de nauwkeurigheid en het trackingeffect aanzienlijk verbetert.

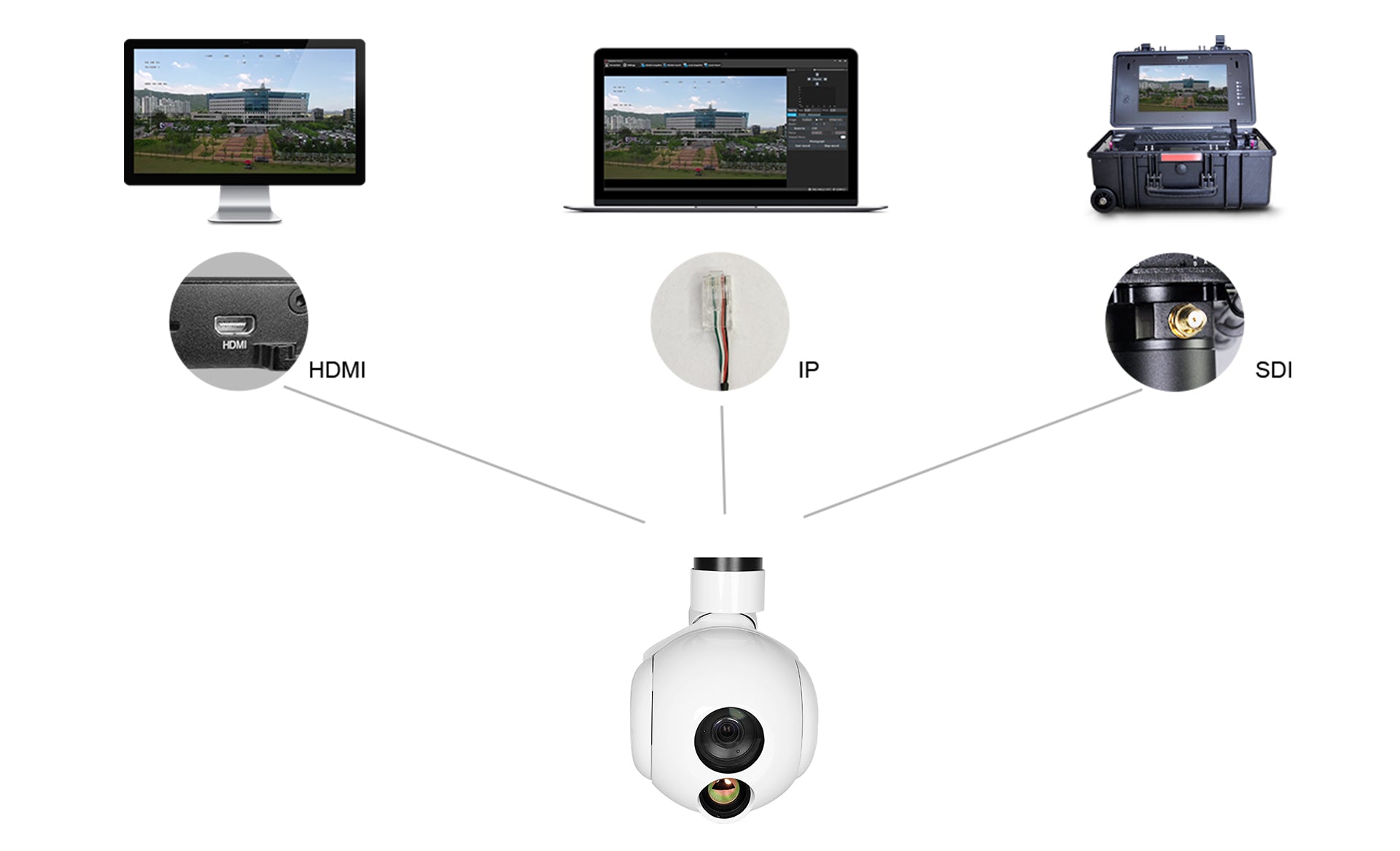

Meerdere uitvoermethoden optioneel
De Q30TIR lite ondersteunt zowel HDMI-uitvoer, Ethernet/IP-uitvoer als SDI-uitvoer.HDMI en uitvoer zijn 1080p, Ethernet-uitvoer is standaard 720p en opname is 1080p. IP-uitvoer- en SDI-uitvoerversies ondersteunen 360 graden onbeperkt pannen.

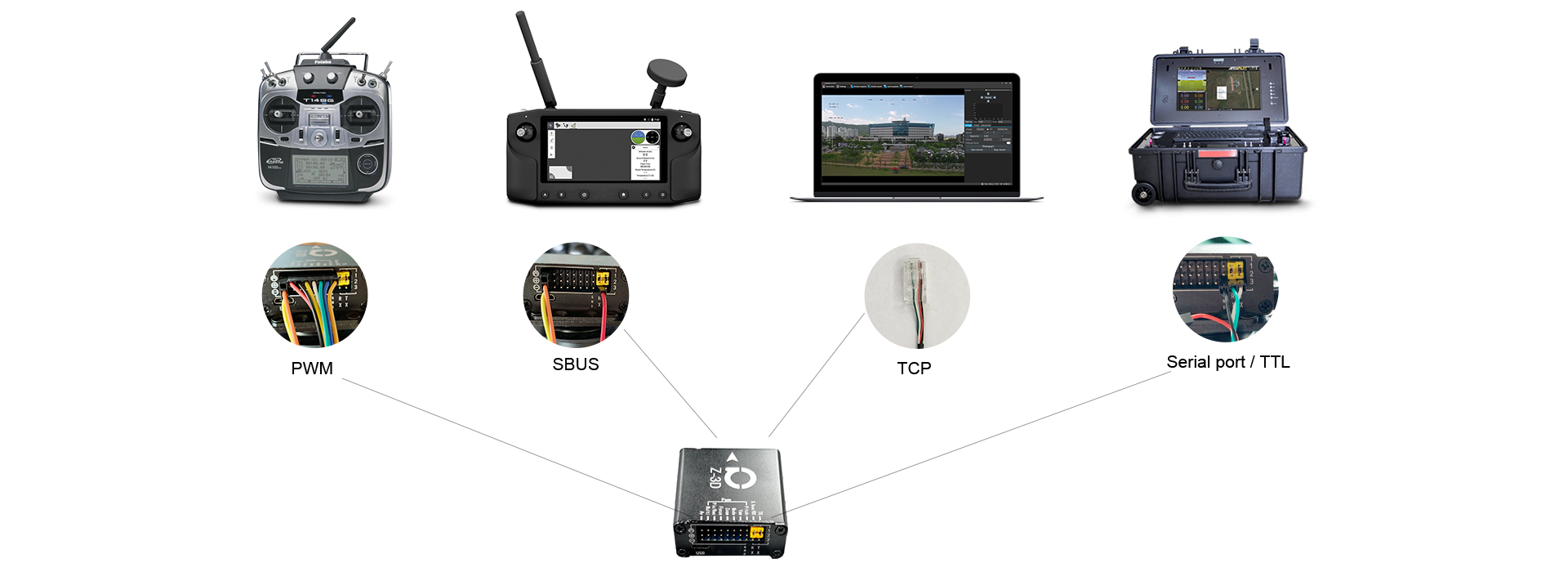

Multi-controlemethoden
Standaard PWM en seriële poort TTL-besturing, SBUS is optioneel, IP-uitvoerversie ondersteunt ook TCP-besturing via ethernetkabel. Met Viewpro-software Bekijklink U kunt IP-uitvoer, TTL-controle en TCP-controle uitvoeren.

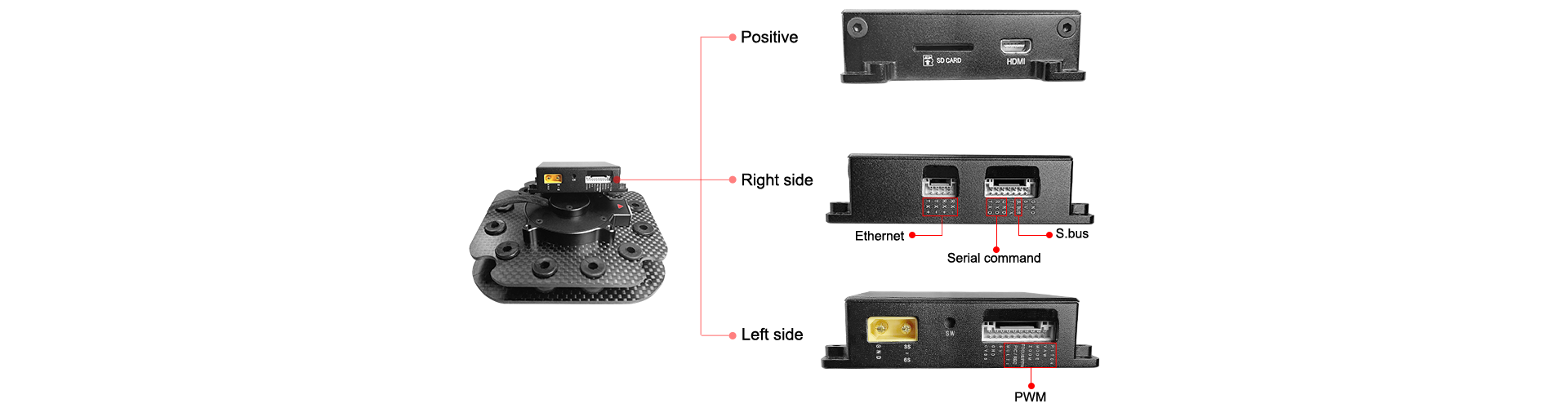

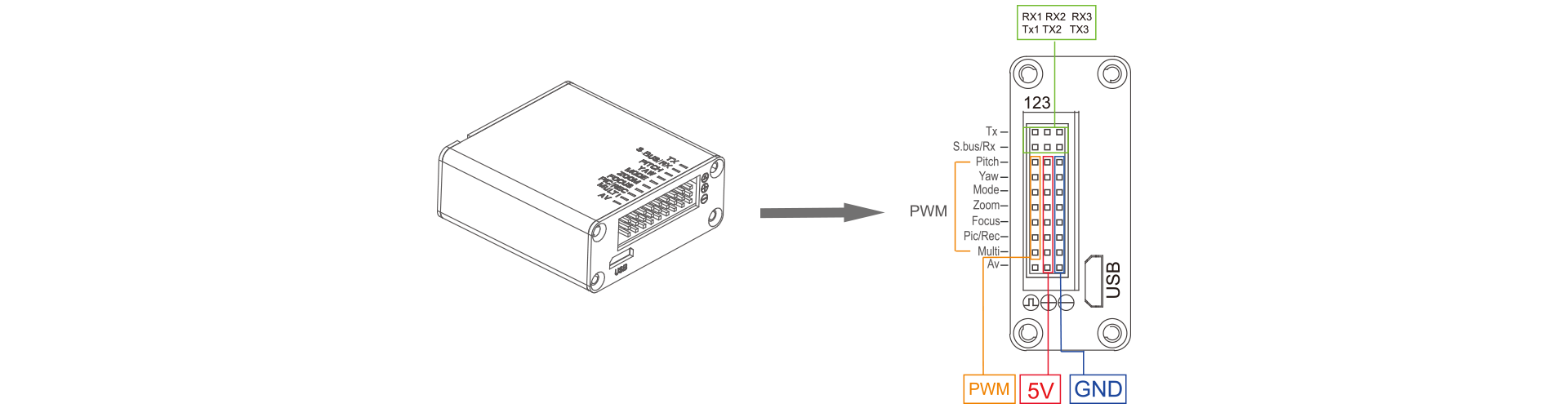

Signaalinterfaces voor regelkast:
Compatibel met Viewport
Q30TIR lite is compatibel met Viewpro quick release connector Viewport. Viewport is een optie die bekend staat als easy assembly, plug and play.
Voor meer informatie over Viewport kunt u onderstaande video-instructie bekijken:
Sollicitatie
Hoofdzakelijk ingezet bij rechtshandhaving, brandbestrijding, inspectie van elektriciteitsmasten en pijpleidingen, zoek- en reddingsacties, etc. In noodsituaties is een breed scala aan monitoring- en zoekacties nodig om de situatie snel te kunnen overbrengen, de responsefficiëntie te verbeteren en het aantal slachtoffers te beperken.

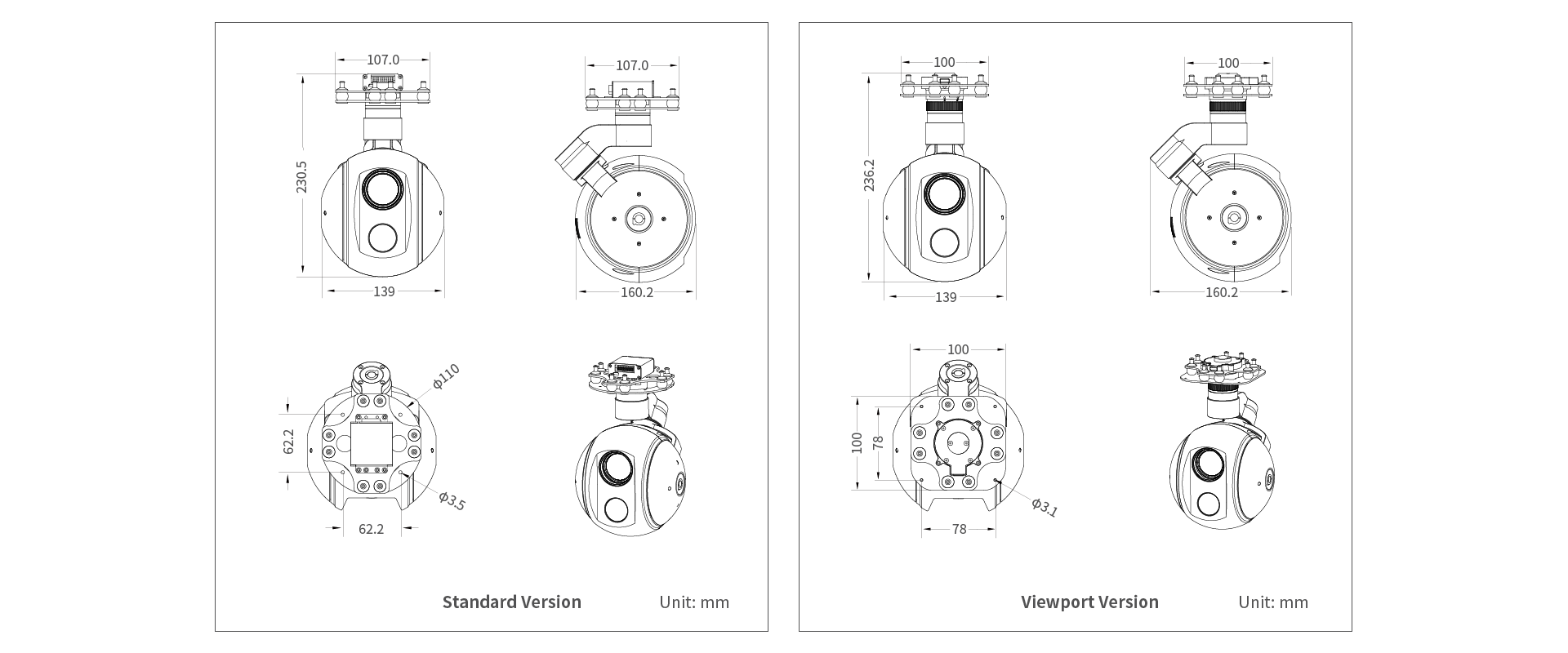

Afmetingen
