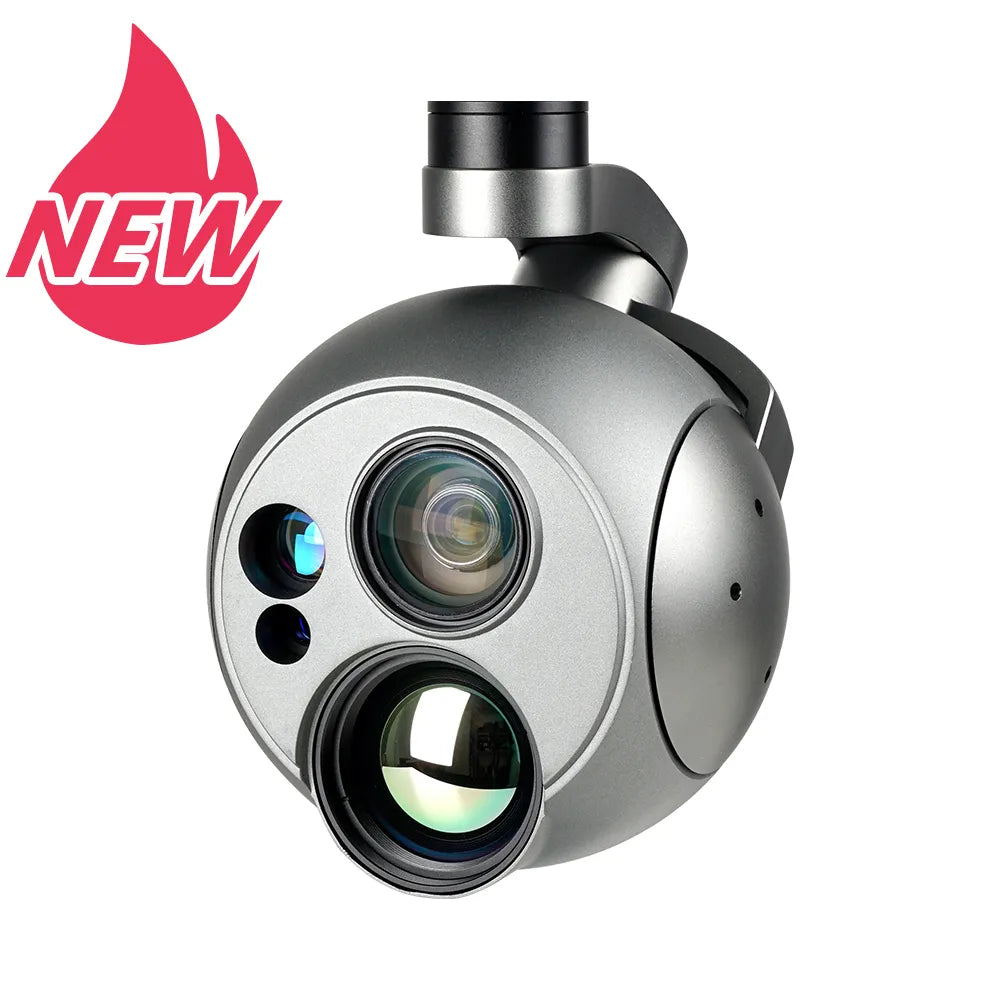

ViewPro Q40TIRM-HD drone-cardanische camera - 40x optische zoom EO, 1208x1024 thermisch, 5 km LRF
ViewPro Q40TIRM-HD drone-cardanische camera - 40x optische zoom EO, 1208x1024 thermisch, 5 km LRF
ViewPro
1 orders in last 90 days
Kan beschikbaarheid voor afhalen niet laden
Magazijn: China/VS/Europa, levering naar alle landen, inclusief belasting.
Gratis verzending: 10-20 dagen levertijd.
Express Shipping: 5-8 days;
Expresslevering: 6-14 dagen om aan te komen.
Overzicht
De ViewPro Q40TIRM-HD is een geavanceerd cardanisch camerasysteem dat 40x optische zoom, 1280x1024 thermische resolutie, en een 5 km laser-afstandsmeter (LRF) voor ongeëvenaarde precisie en veelzijdigheid. 1/2,8” Sony CMOS-sensor zorgt voor Full HD-beeldkwaliteit, terwijl de IR-warmtebeeldfunctie de detectie in uitdagende omgevingen verbetert. Met een 50 mm thermische focuslengte, ±360° yaw-bereik en dubbele tracking-modi, deze camera blinkt uit in toezicht, zoeken en redden, industriële inspectie, en meer.
Belangrijkste kenmerken
- 40x optische zoom met Full HD-resolutie: De EO-camera levert heldere beelden, zelfs op grote afstanden, dankzij een 2,13 MP Sony CMOS-sensor.
- Thermische beeldvorming: Bereikt een resolutie van 1280x1024 met een lens met een focus van 50 mm en detecteert voertuigen tot op 6,4 km afstand en mensen tot op 2 km afstand.
- 5 km laser-afstandsmeter: Biedt nauwkeurige afstandsmeting met een afwijking van ±1 m en locatieresolutiemogelijkheden.
- 3-assige cardanische stabilisatie: Zorgt voor vloeiende beelden met een yaw van ±360°, een pitch van -45° tot 125° en een rollbereik van ±70°.
- Geavanceerde tracking en automatische detectie: Met EO/IR-objecttracking, realtime doelstabilisatie en automatische volgfunctionaliteit.
- Robuuste duurzaamheid: Werkt bij extreme temperaturen (-20°C tot 50°C), is IP44 waterbestendig en heeft een compacte constructie.
Specificaties
| Hardware-parameter | |
| Werkspanning | 16V |
| Ingangsspanning | 4S ~ 6S (14,8V~25,2V) |
| Uitgangsspanning | 5V (aansluiten met PWM) |
| Dynamische stroom | 800~1500mA bij 16V |
| Stroomverbruik | Gemiddeld 12,8W, Max 24W |
| Werkomgeving temp. | -20℃ ~ +50℃ |
| Uitvoer (optioneel) | IP (RTSP/UDP 720p/1080p 25 fps/30 fps (H264/H265) / SDI (1080P 30 fps) |
| Lokale opslag | TF-kaart (tot 512G, klasse 10, FAT32 formaat) |
| Afbeeldingsopslagformaat op TF-kaart | JPG (1920*1080) |
| Video-opslagformaat op TF-kaart | MP4 (1080P 30 fps) |
| Controlemethode | PWM / TTL / S.BUS / TCP / UDP |
| Gimbal-specificatie | |
| Mechanisch bereik | Helling/kanteling: -60° (omhoog) ～ 130° (omlaag), Rol: ±70°, Gier/Pan: ±360°*N |
| Regelbaar bereik | Helling/kanteling: -45°～125°, Gier/Pan: ±360°*N |
| Trillingshoek | Pitch/Roll/Yaw: ±0,02° |
| Eén sleutel naar het midden | √ |
| EO Camera-specificatie | |
| Beeldsensor | 1/2,8" Sony CMOS-sensor |
| Beeldkwaliteit | Volledig HD 1080 (1920*1080) |
| Effectieve pixel | 2,13 MP |
| Lens optische zoom | 40x, F=4,25~170mm |
| Digitale zoom | Uit / MAX x2 ~ x32 |
| Minimale objectafstand | 0,1 / 1,5 / 3,0 / 5,0 / 10,0 meter |
| Beeldhoek (D, H, V) | Breed: 73,80° / 66,35° / 39,98° |
| Telescoop: 2,16° / 1,90° / 1.11° | |
| AF-modus | Auto / Eén druk / Handmatig |
| Iris | Sluiten ~ F1.6 |
| Sluitertijd | 1/1 ~ 1/30.000 seconde |
| Synchronisatiesysteem | Intern |
| S/N-verhouding | meer dan 50dB |
| Minimale verlichting | Kleur (1/30s, 79,5dB): 0,01 lux, Zwart-wit (1/30s, 79,5dB): 0,002 lux |
| Kleur DSS (1/1s, 79,5 dB): 0,001 lux, BW DSS (1/1s, 79,5 dB): 0,0002 lux | |
| Blootstellingscontrole | Auto / Iris. Prioriteit / Sluiten. Prioriteit / Handmatig |
| Versterkingsregeling (AGC) | 0 ~ 10 stappen |
| Witbalans | Auto / One Push / Handmatig / Binnen / Buiten |
| Achtergrondverlichting | Uit / BLC / HLC / WDR |
| Ontwasemen | Uit / Handmatig / Automatisch |
| IR-warmtebeeldcamera-specificatie | |
| Focuslengte | 50mm |
| Horizontaal gezichtsveld | 17,5° |
| Verticaal gezichtsveld | 14.0° |
| Detectiveafstand (Man: 1,8x0,5m) | 2083 meter |
| Afstand herkennen (Man: 1,8x0,5m) | 521 meter |
| Geverifieerde afstand (Man: 1,8x0,5m) | 260 meter |
| Detectiveafstand (auto: 4,2 x 1,8 m) | 6389 meter |
| Afstand herkennen (auto: 4,2 x 1,8 m) | 1597 meter |
| Geverifieerde afstand (auto: 4,2 x 1,8 m) | 799 meter |
| Werkmodus | Ongekoelde lange golf (8μm~14μm) warmtebeeldcamera |
| Detectorpixel | 1280*1024 |
| Pixelafstand | 12μm |
| Focusmethode | Athermische prime-lens |
| NETD | ≤40mK@25℃,F #1.0 |
| MRTD | ≤400mK@25℃,F #1.0 |
| Sluiter | Bistabiele sluiter |
| Kleurenpalet | Wit, zwart, pseudokleur |
| Digitale zoom | 1x tot 4x |
| Thermometrie type | Niet ondersteund |
| EO / IR-camera-objecttracking | |
| Updatesnelheid van afwijkingspixel | 50Hz |
| Uitvoervertraging van afwijkingspixel | 5ms |
| Minimaal objectcontrast | 5% |
| Signaal-ruisverhouding | 4 |
| Minimale objectgrootte | 32*32 pixels |
| Maximale objectgrootte | 128*128 pixels |
| Trackingsnelheid | ±48 pixels/beeld |
| Objectgeheugentijd | 100 beelden (4 seconden) |
| De gemiddelde vierkantswortelwaarden van pulsruis in de objectpositie | < 0,5 pixels |
| IR-laser-afstandsmeter | |
| Meet het vermogen | ≥5km voor een groot doel (bijv. gebouw) ≥3 km voor auto (2,3 m × 2,3 m) ≥1,5 km voor personen (1,75 m × 0,75 m) (Gebaseerd op de typische waarde: Zichtbaarheid LOS: ≥8km Diffuse reflectiesnelheid: ≥0.3 Nederigheid: ≤80%) |
| Nauwkeurigheid (typische waarde) | ≤ ±1m (RMS) |
| Golflengte | 1535nm pulslaser |
| Divergerende hoek | ≤ 0,5mrad |
| Meetfrequentie | 1~10Hz |
| Min meetbereik | ≤20m |
| Locatie oplossen | Breedtegraad en lengtegraad van het doel |
| Ranefinder | Meet de afstand tussen het object in het midden van het scherm en de laser-afstandsmeter |
| Functies | |
| OSD | Geef de gimbal-gier- en kantelhoek, vergroting, afstandswaarde, opnameduur op de kaart, GPS en hoogte van het vliegtuig of doelafstandspunt GPS en hoogte (kies er een en doelafstandspunt GPS en hoogte), datum en tijd weer |
| Geotaggen | Weergave tijd en GPS-coördinaten in afbeelding exif |
| Kaartlezen online | SMB leest afbeeldingen of video's / HTTP leest afbeeldingen of video's |
| KLV (UDP) | Kaartopname of Viewlink-videoweergave |
| ArduPilot / PX4 | Ondersteuning (Mavlink-protocol) Optioneel: Ondersteuning Ardupilot Volg mij-functie |
| Video-samenvoeging | EO+IR /IR+EO /EO /IR |
| Dubbele videostream-uitgang | Geen ondersteuning (EO en IR twee-stream-uitgang) |
| Verpakkingsinformatie | |
| NW | 1662±10g (Viewport-versie met Viewport) |
| Productafmetingen | 146,9*145*228,8mm (standaardversie) / 146,9*145*237,8mm (viewportversie met viewport) |
| Accessoires | 1pc gimbal camera-apparaat, schroeven, aluminium cilinders, dempingsballen, 1pc USB naar TTL-kabel / Hoge kwaliteit kunststof doos met schuimkussen |
| GW | Ongeveer 3389g |
| Verpakkingsafmetingen | 350*300*250mm |
Toepassingen
De Q40TIRM-HD is ideaal voor:
- Toezicht: Houd nauwkeurig toezicht op stedelijke en industriële gebieden.
- Pijpleidinginspectie: Detecteer lekkages of schade over grote afstanden.
- Zoeken en redden: Lokaliseer personen of voertuigen in kritieke missies.
- Industriële inspectie: Thermische beeldvorming voor controles van installaties en apparatuur.
De ViewPro Q40TIRM-HD is een uitgebreide oplossing voor professionals die op zoek zijn naar ongeëvenaarde precisie, betrouwbaarheid en flexibiliteit in uiteenlopende uitdagende omgevingen.
