AeroEggTech AET-H743-Basic H743 Kontroler lotu do ArduPilot Fixed-Wing/VTOL, 10A BEC, Podwójny IMU

AeroEggTech AET-H743-Basic H743 Kontroler lotu do ArduPilot Fixed-Wing/VTOL, 10A BEC, Podwójny IMU

AeroEggTech

$69.00 USD
$69.00 USD
W promocji Wyprzedane
Z wliczonymi podatkami. Koszt wysyłki obliczony przy realizacji zakupu.
Opcje
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Pokaż kompletne dane

Przegląd

Kontroler lotu AeroEggTech AET H743 (AET-H743-Basic) to w pełni funkcjonalny autopilot H7 zaprojektowany do budowy samolotów stałopłatowych i VTOL, koncentrując się na łatwej instalacji, pełnym I/O i wygodnym dostrajaniu. Wykorzystuje wysokowydajny MCU STM32H743 (Cortex-M7) i integruje podstawowe czujniki oraz funkcje zasilania powszechnie potrzebne w konfiguracjach samolotów stałopłatowych w stylu ArduPilot, jednocześnie zachowując elastyczność rozszerzeń za pomocą zarówno bezpośrednich złączy wtykowych, jak i wysoko kompatybilnych złączy Dupont.

Kluczowe cechy

  • STM32H743 MCU (Cortex-M7) z 480MHz zegarem, 2MB Flash, 1MB RAM (większa moc obliczeniowa dla złożonych misji)

  • Podwójny IMU: ICM-42688-P x2

  • Wysokoprecyzyjny barometr: SPL06

  • Chip OSD na pokładzie: AT7456E

  • 8 UARTów dla elastycznej rozbudowy peryferyjnej (GPS, telemetria, łącze wideo, odbiornik, telemetria ESC itp.)

  • Do 13 wyjść PWM& (12 ogólnych + 1 kanał LED) dla silników/serwomechanizmów (samoloty, V-tail, delta, VTOL)

  • Wysokowydajny BEC / system zasilania: wiele regulowanych szyn, w tym regulowane wyjście o wysokim prądzie do 10A

  • Wbudowane czujniki &napięcia i prądu

  • Interfejs CAN

  • Projekt warstwowy w celu redukcji zakłóceń; zawiera radiator / projekt skoncentrowany na termice

  • Bluetooth w trybie podwójnym szeregowy: klasyczny SPP + BLE; wspiera połączenie z komputerem lub mobilną stacją naziemną

  • Slot na kartę SD obsługuje do 32GB

  • Wsparcie dla wielu wersji oprogramowania (zgodnie z materiałami producenta)

Porty &i UART Użycie (jak pokazano w materiałach)

Przykład przydziału UART:

  1. Odbiornik ELRS/TBS

  2. Wejście SBUS / inne urządzenia peryferyjne

  3. Moduł GPS

  4. Telemetria 1

  5. Link wideo HD / analogowy link wideo

  6. Telemetria 2

  7. Telemetria Bluetooth

  8. Telemetria ESC AM32

Specyfikacje (z obrazów)

Element Spec
Produkt& Kontroler lotu AET-H743-Basic
Zainstalowany rozmiar 36 × 49 × 17 mm
Waga 45 g
MCU STM32H743VIT6
IMU0 ICM-42688-P
IMU1 ICM-42688-P
Barometr SPL06
Chip OSD AT7456E
UART 8
I2C 2
ADC 1× Napięcie, 2× Prąd, 1× Prędkość powietrza
PWM 12× Ogólne + 1× LED
Diody LED stanu Zielona ×1 / Czerwona ×1 / Niebieska ×1
Wejście RSSI 1
Napięcie wejściowe 7–36V (2–6S LiPo)
Pomiar napięcia Wbudowany
Bieżące Sensing Wbudowany
VX Regulowane Wyjście 5V / 6V / 7V regulowane, do 10A
9V Stałe Wyjście do 2A
5V Stałe Wyjście do 4A

Moc & Projekt Ochrony Przed Zakłóceniami

AET-H743-Basic wykorzystuje układ warstwowy i separację modułów w celu redukcji zakłóceń.System zasilania jest zaprojektowany do praktycznego okablowania samolotów, wspierając wiele wysokoprądowych ścieżek BEC, w tym serwo BEC do 10A z regulowanym napięciem, plus dedykowane regulowane szyny dla peryferiów. Ten układ ma na celu poprawę stabilności podczas łączenia elektroniki zasilającej i wrażliwych czujników.

Bluetooth + USB Strojenie / Flashowanie oprogramowania

  • Dual-mode Bluetooth serial (SPP + BLE) wspiera łączenie z PC lub mobilnymi stacjami bazowymi.

  • Obsługuje również strojenie parametrów USB oraz flashowanie oprogramowania USB.

  • Materiały wskazują: przytrzymaj przycisk BOOT podczas włączania, aby wejść w tryb flashowania oprogramowania DFU.

Złącza &i Rozszerzalność

Projekt obejmuje powszechne złącza „bezpośrednie” oraz opcje złącza Dupont do niestandardowego okablowania. W ekosystemie znajduje się dedykowane złącze GPS/kompas, a płytka udostępnia rozbudowane piny MCU, aby zredukować problemy z „niewystarczającą liczbą interfejsów” w złożonych konstrukcjach samolotów stałopłatowych/VTOL.

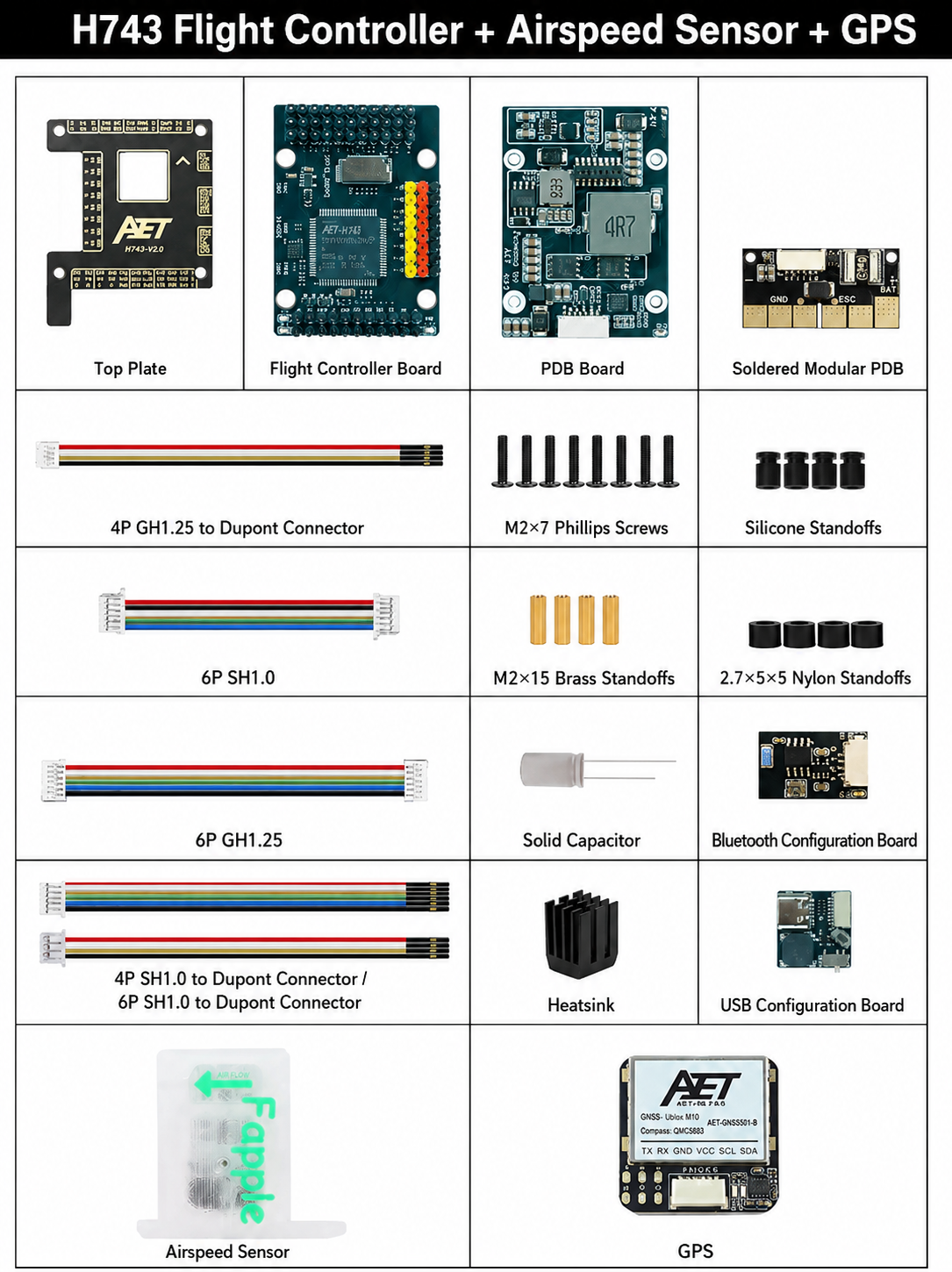

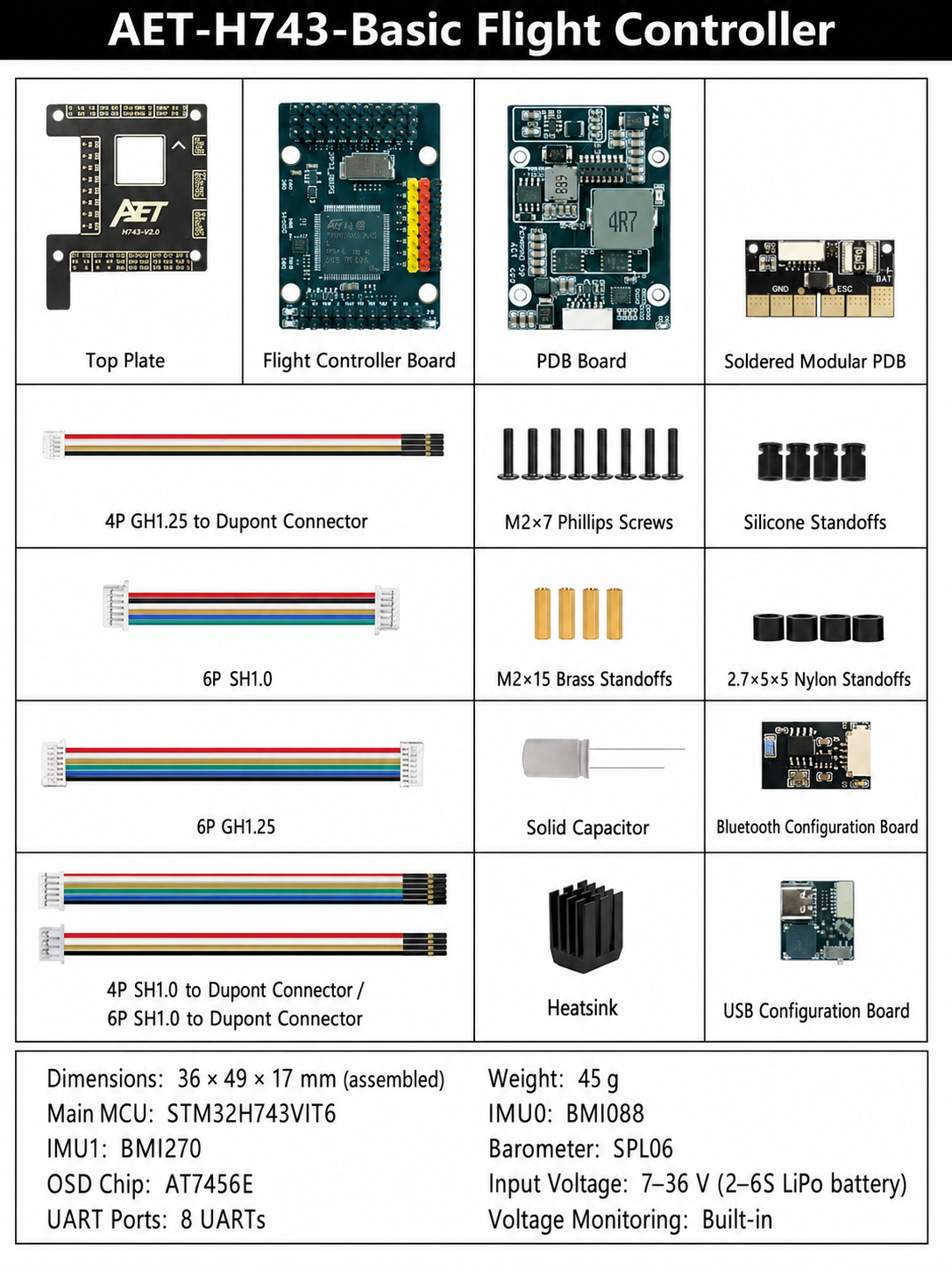

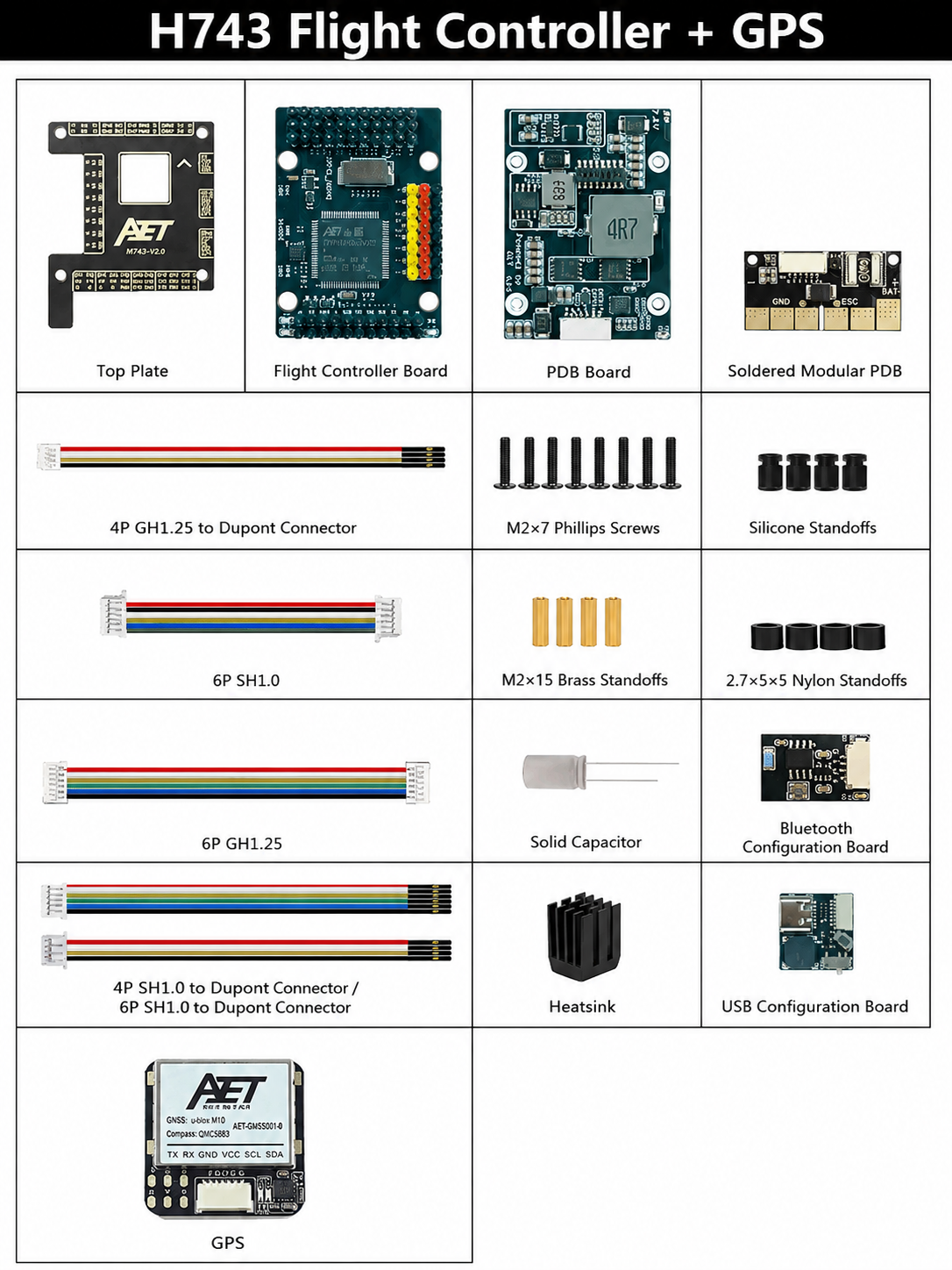

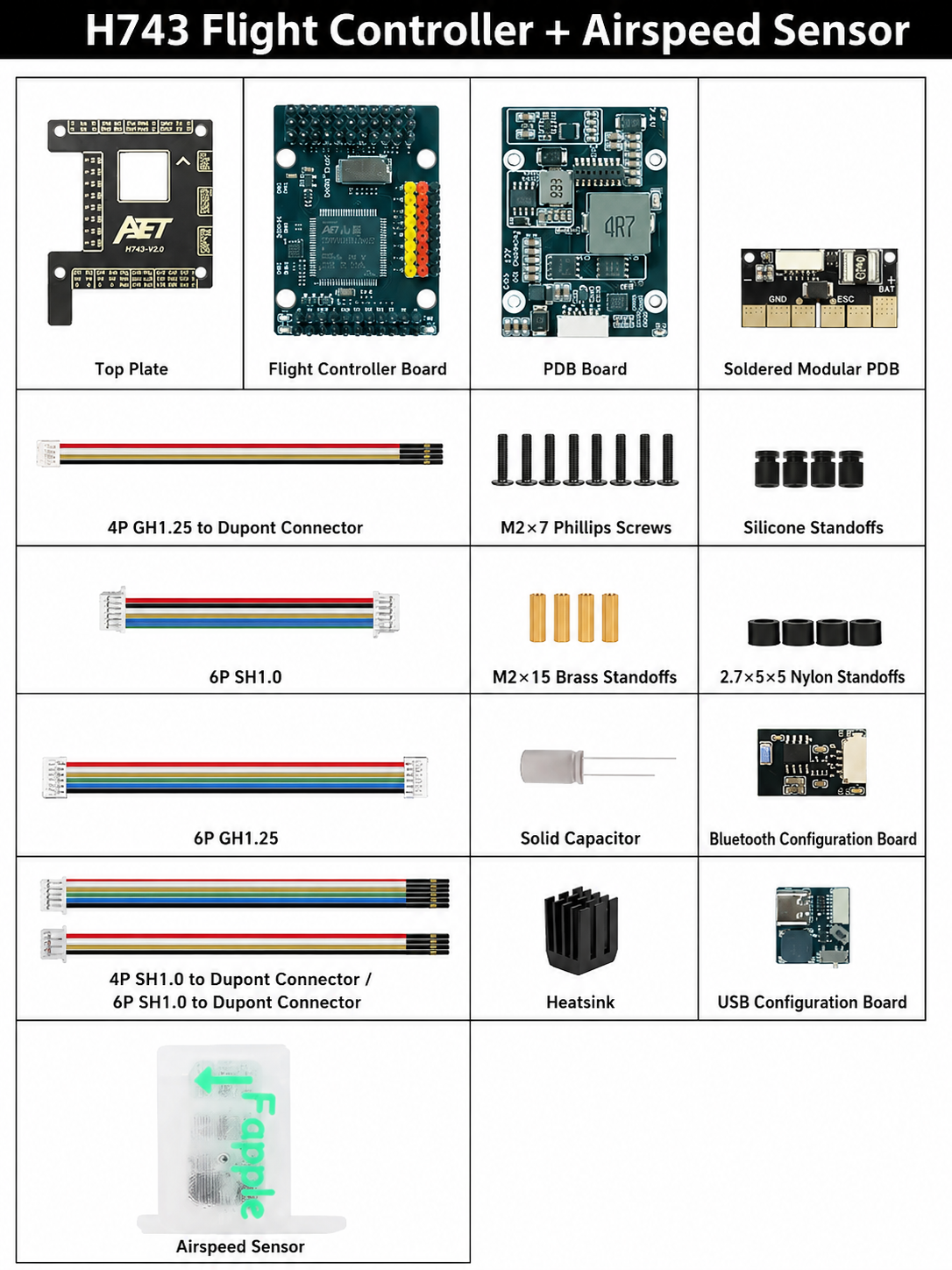

Co jest w zestawie

  • Główna płytka kontrolera

  • Płytka zasilająca

  • Płytka Bluetooth

  • Mała płytka USB

  • Nagłówki pinowe: 2×11, 2×4, 3×8, 1×4 krótki żeński nagłówek

  • SH1.0 / GH1.25 kabli

  • Piłki tłumiące wibracje + podkładka tłumiąca wibracje

  • Standoffs nylonowe

  • Złącza typu bullet (“wtyki bananowe”)

  • Śruby

  • Radiator

Zastosowania

Idealne do budowy ArduPilot z płatem stałym oraz VTOL, które potrzebują wielu portów szeregowych i czystej integracji dla GPS, telemetrii, łącza wideo, stacji bazowej Bluetooth oraz telemetrii ESC. Kontroler lotu AeroEggTech AET H743 jest również odpowiedni dla użytkowników, którzy chcą kompaktowego autopilota H7 z podwójnym IMU, barometrem SPL06, AT7456E OSD oraz możliwością BEC o wysokim prądzie.

Linki do dokumentacji (z obrazu)
