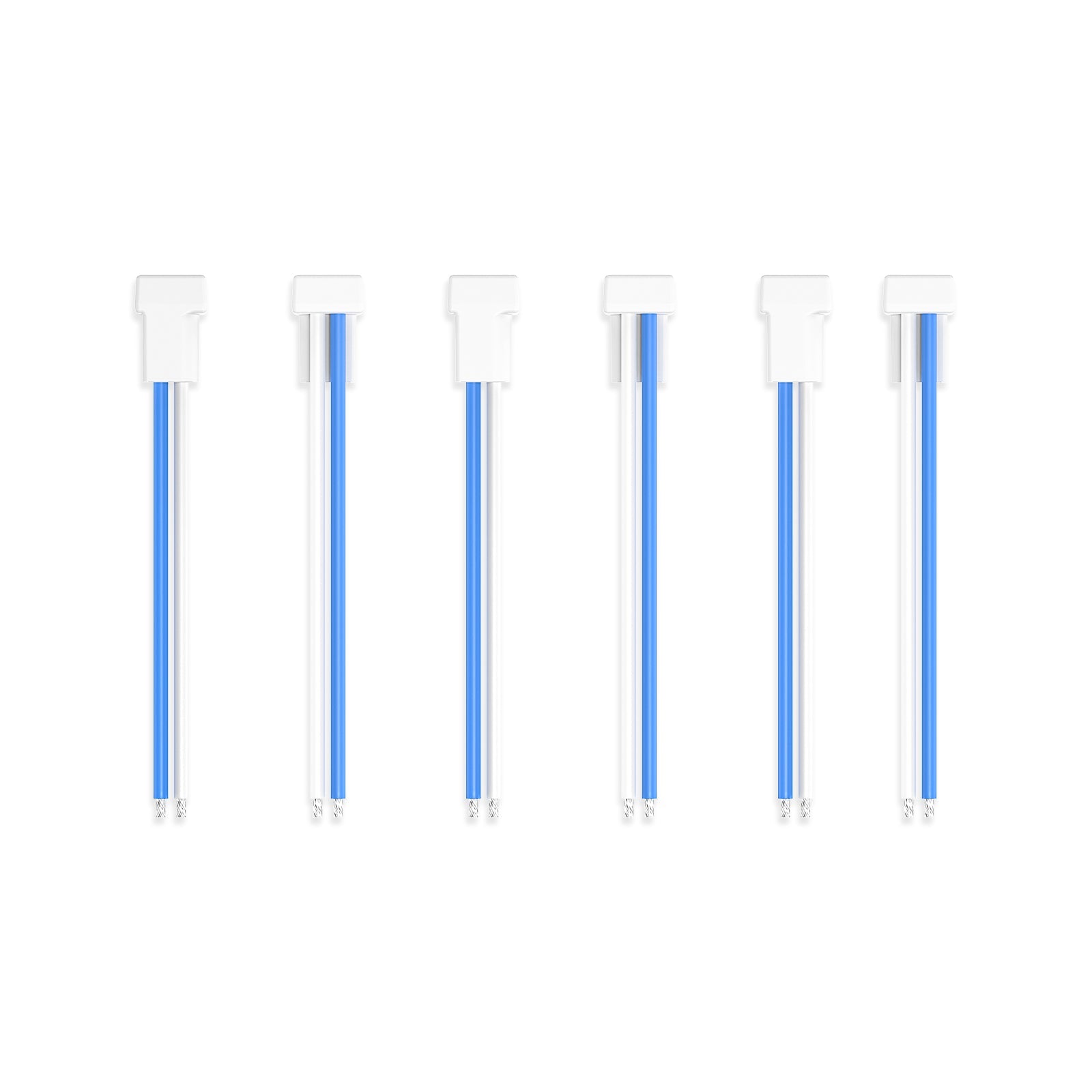

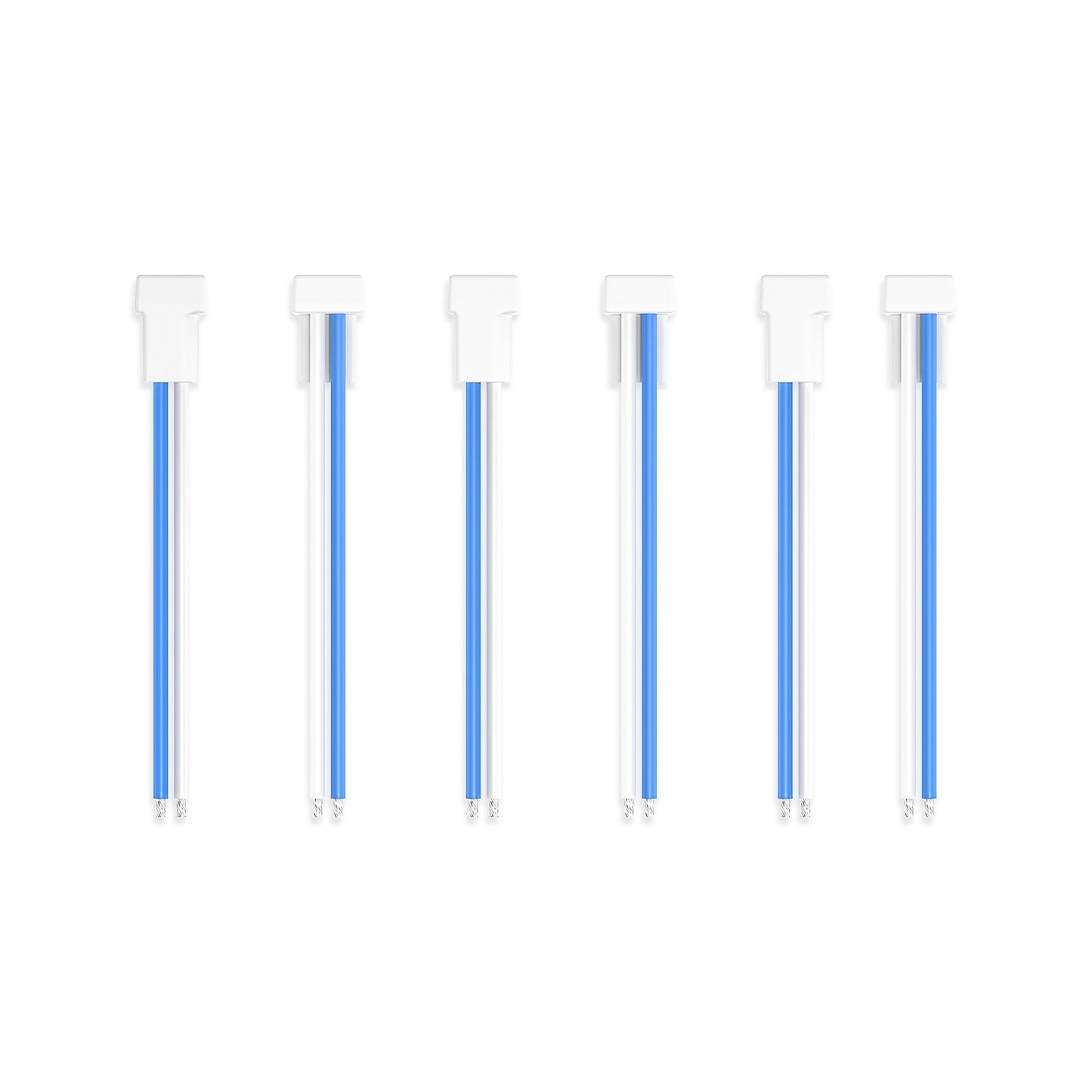

• BT2.0 Whoop Cable set with white plug and blue/white leads, multiple pieces on white background

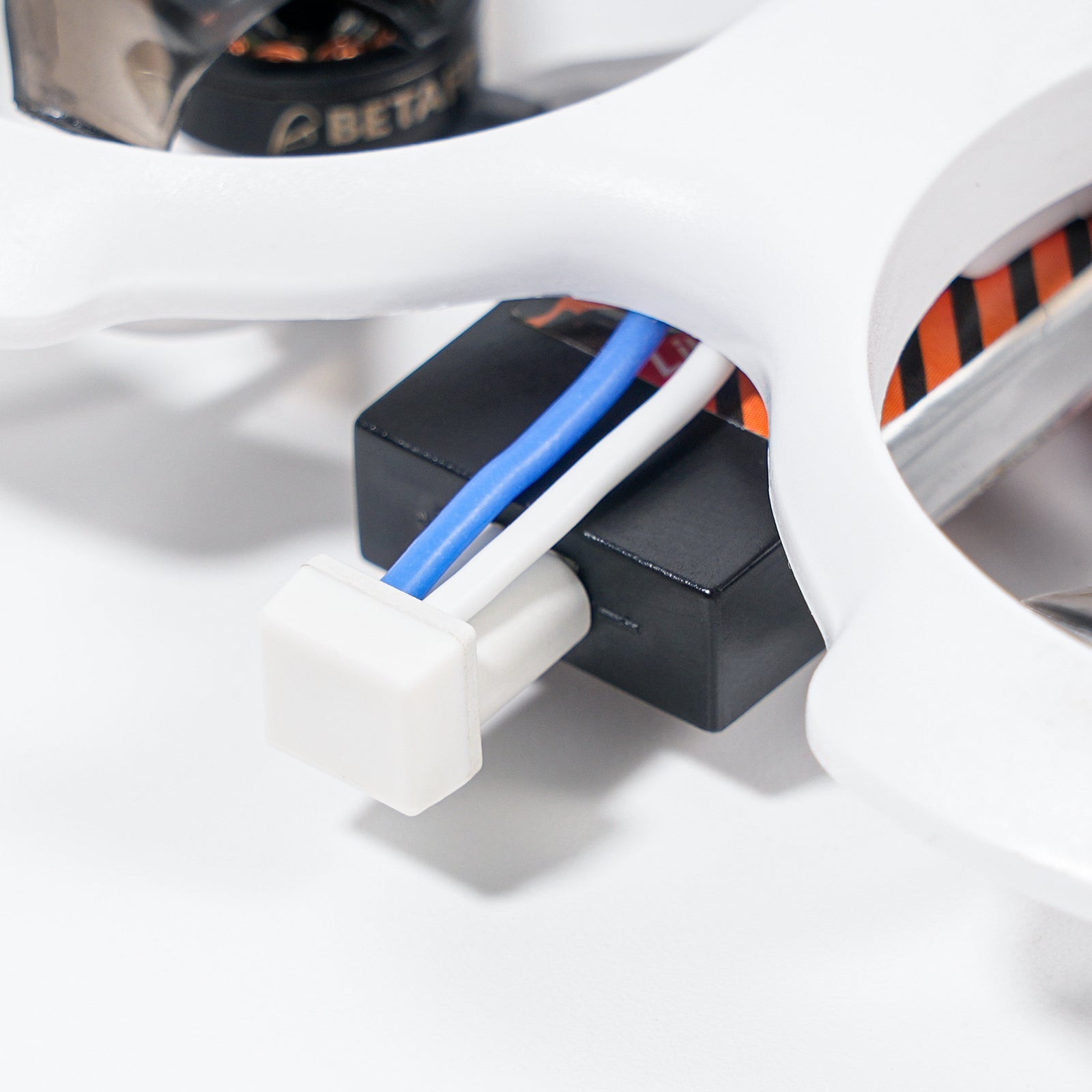

  • BT2.0 Whoop Cable connector plugged into a small drone power module, close-up installed view

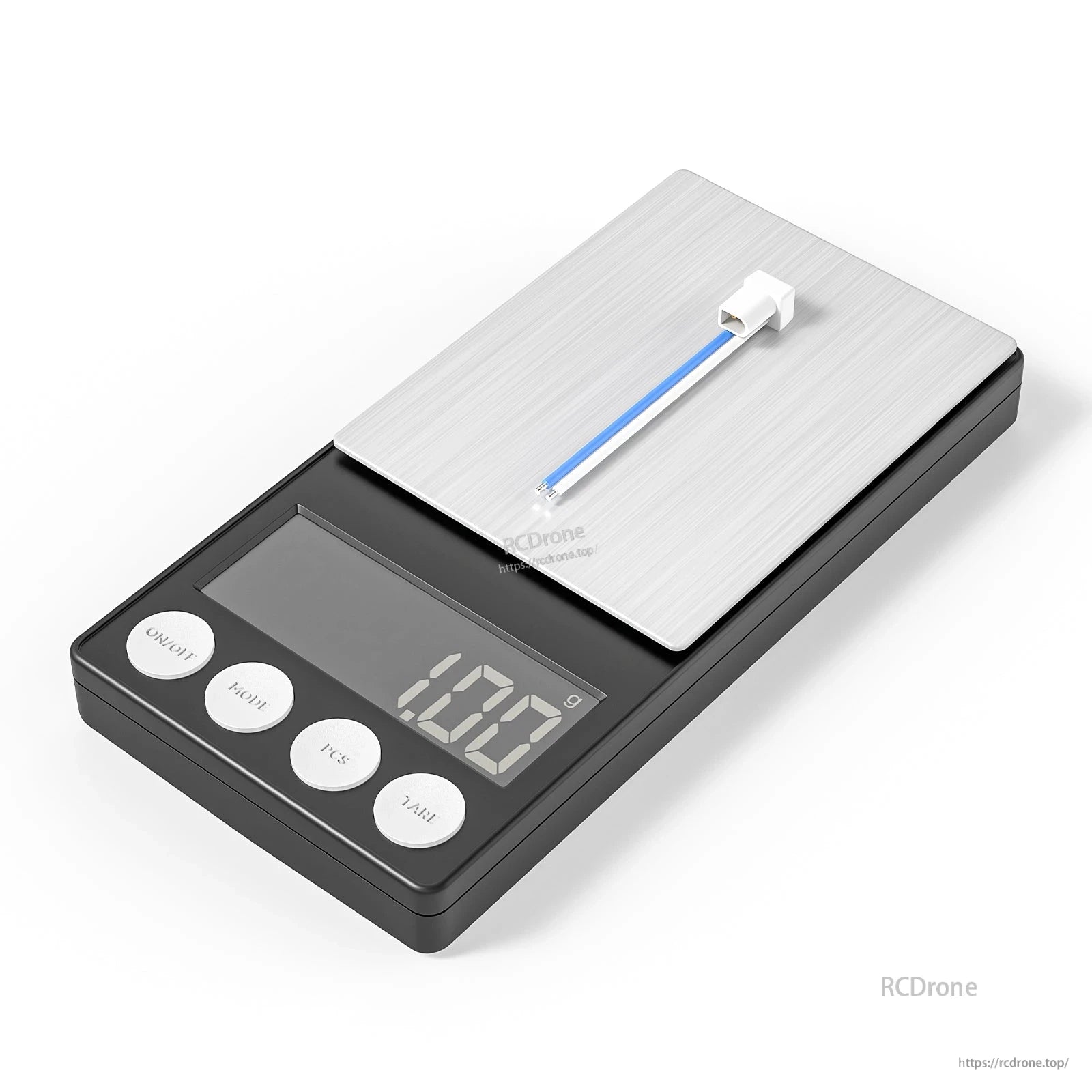

  • on digital scale showing 1.02 g weight, white plug with short leads

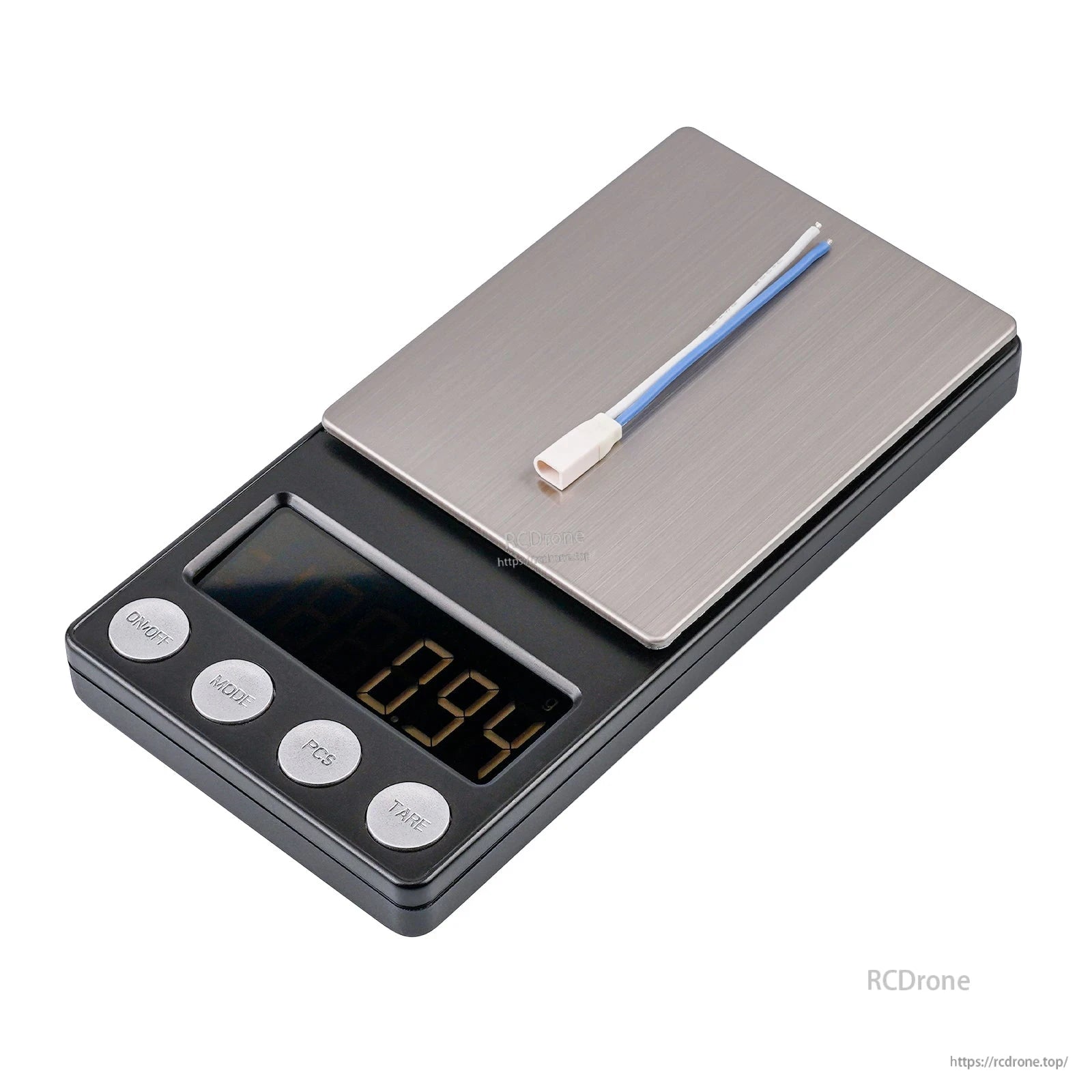

  • Short cable with white plug on digital scale reading 0.94 g, close-up weight view
1 4

BT2.0 Przewód Whoop Pigtail (kształt U, odwrócony o 180°) 22AWG, 9A znamionowe/15A szczytowe do 1S FC

BT2.0 Przewód Whoop Pigtail (kształt U, odwrócony o 180°) 22AWG, 9A znamionowe/15A szczytowe do 1S FC

BETAFPV

$14.79 USD
$14.79 USD
W promocji Wyprzedane
Z wliczonymi podatkami. Koszt wysyłki obliczony przy realizacji zakupu.
wersja
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Pokaż kompletne dane

Przegląd

Ten kabel pigtail BT2.0 jest zaprojektowany dla dronów 1S Tiny Whoop / brushless whoop oraz modyfikacji zasilania 1S kontrolera lotu (FC), szczególnie przy konwersji z złącza PH2.0. BT2.0 używa złączy bananowych 1.0mm i jest oceniany na 9A prądu ciągłego oraz 15A w szczycie.

Potrzebujesz pomocy w wyborze odpowiedniego pigtaila lub sprawdzeniu punktów lutowniczych FC? Skontaktuj się z https://rcdrone.top/ lub support@rcdrone.top.

Kluczowe cechy

  • Interfejs BT2.0 z ulepszonym projektem złącza bananowego 1.0mm w celu zmniejszenia wewnętrznego oporu złącza (w porównaniu do stałych pinów PH2.0).
  • Możliwości prądowe: 9A nominalne (ciągłe), 15A szczytowe (w burst).
  • Wersja w kształcie U: projekt kabla odwróconego o 180°, aby zmniejszyć naprężenia zginające i poprawić wygodę podłączania; struktura schodkowa dla łatwiejszego włożenia/wydobycia.
  • 22AWG lekki przewód; rdzeń standardu amerykańskiego 0.08mm*60; średnica zewnętrzna silikonu 1.5mm (0.2mm cieńsza niż standardowy przewód 22AWG).
  • Polaryzacja przewodów do ponownego lutowania: niebieski = dodatni (+), biały = ujemny (-).

Specyfikacje

Produkt Przewód pigtail BT2.0 U Przewód pigtail BT2.0 1S Whoop
Złącze Złącze męskie w kształcie U BT2.0 Złącze męskie BT2.0
Typ przewodu 22AWG 22AWG
Długość 40mm (1.57in) 55mm (2.17in) (nie wliczając wtyczki)
Waga 1.0g/szt 0.91g/szt
Materiał metalowy Miedź pokryta złotem Nie określono
Prąd znamionowy 9A Nie określono (złącze BT2.0 o prądzie znamionowym 9A)
Prąd szczytowy 15A Nie określono (BT2.0 złącze szczytowe 15A)
Kompatybilność (przykłady) F4 1S 5A AIO FC; F4 1-2S 12A AIO FC (lub inne 1S FC) F4 1S 5A AIO Kontroler lotu bezszczotkowego; F4 1S 12A AIO Kontroler lotu bezszczotkowego

Co jest w zestawie

  • Przewód pigtail BT2.0 U: 6 x przewód zasilający męski BT2.0 U
  • Przewód pigtail BT2.0 1S Whoop: 6 x przewód zasilający męski BT2.0 1S Whoop Drone

Zastosowania

  • Wymiana przewodów zasilających PH2.0 w dronach 1S whoop
  • Przelutowanie/modyfikacja wejścia zasilania FC 1S na BT2.0 (zachować polaryzację: niebieski + / biały -)

Filmy

Film Joshua Bardwella na temat BT2.0 vs PH2.0

Szczegóły

BT2.0 Whoop Cable assortment with 1S batteries and BT2.0 connectors for Tiny Whoop power leads

Przewody pigtail BT2.0 to prosta aktualizacja dla konstrukcji 1S Tiny Whoop przy wymianie starszych przewodów baterii.

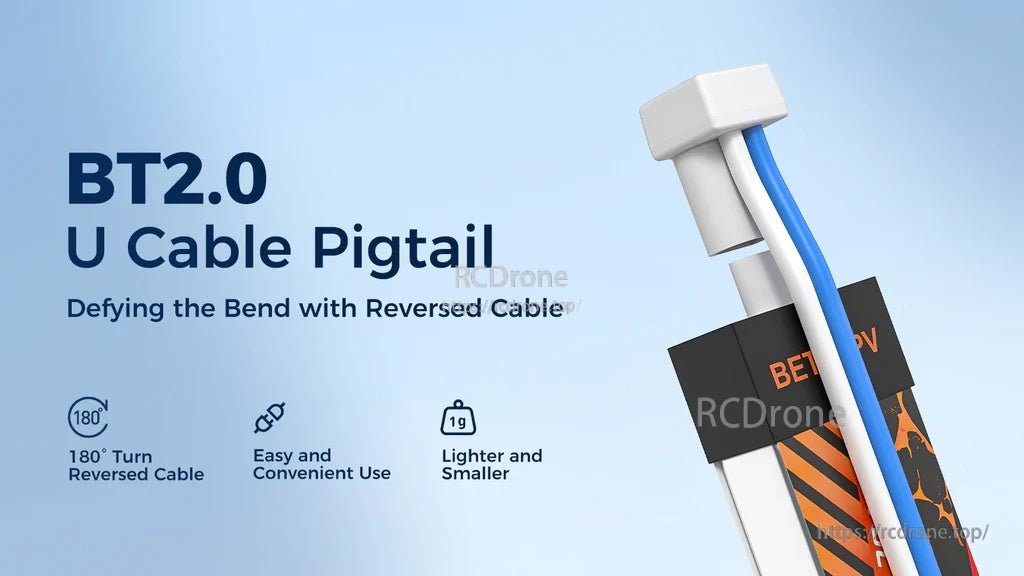

BT2.0 Whoop Cable U-shaped pigtail with 180° reversed connector for easier plug-in and reduced wire stress

Ukształtowany w literę U przewód BT2.0 pomaga zredukować zginanie kabla przy wtyczce, co ułatwia i zwiększa niezawodność połączeń.

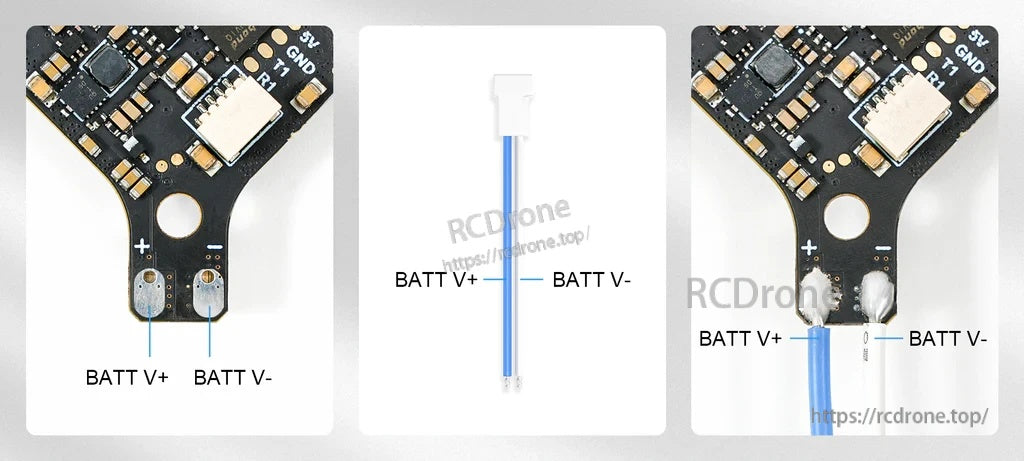

BT2.0 U cable pigtail length diagram showing 40mm (1.57in) wire length excluding the connectorBT2.0 1S whoop pigtail length diagram showing 55mm (2.17in) wire length excluding the connectorWiring polarity guide for BT2.0 pigtail on 1S flight controller pads: blue to BATT V+ and white to BATT V-

Obserwuj biegunowość podczas ponownego lutowania: niebieski przewód idzie do BATT V+, a biały przewód do BATT V-.

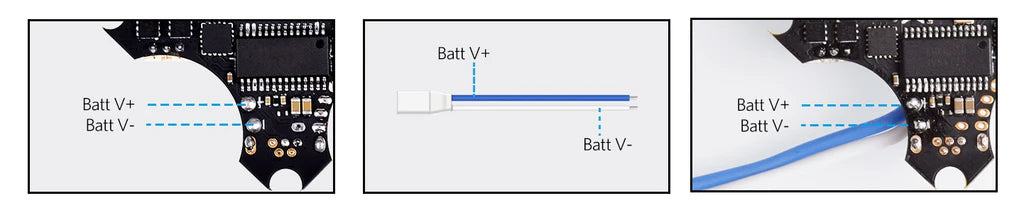

Close-up guide highlighting BATT V+ and BATT V- solder pad locations for connecting a BT2.0 pigtail

Jasne umiejscowienie padów lutowniczych pomaga uniknąć odwrotnej biegunowości podczas modyfikacji zasilania BT2.0 w 1S FC.

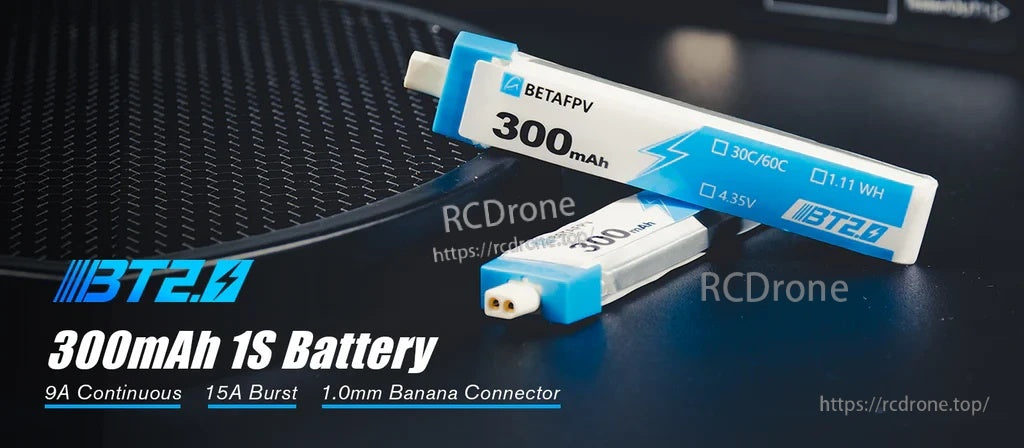

1S 300mAh BT2.0 battery pack highlighting 1.0mm banana connector and 9A continuous, 15A burst ratingDischarge test graph comparing PH2.0 vs BT2.0 300mAh 1S battery voltage under a 9A load over time

Porównanie krzywej rozładowania ilustruje przewagę mniejszego spadku napięcia BT2.0 w porównaniu do PH2.0 przy wysokim prądzie.

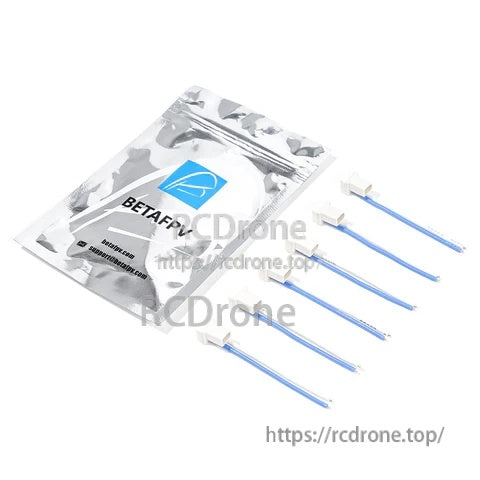

BT2.0 series accessories collection with 1S batteries, chargers, and BT2.0 connector leads on a workbenchBT2.0 Whoop Cable pigtails included in the set, blue and white 22AWG leads with BT2.0 male connectors

Każdy zestaw zawiera wiele wstępnie okablowanych przewodów do szybkiej wymiany lub wielu budów Tiny Whoop.
