Złącza BT3.0 3-pinowe do akumulatora 2S & 2S Whoop Drone, prąd znamionowy 12A, szczytowy 20A, PA9T

Przegląd

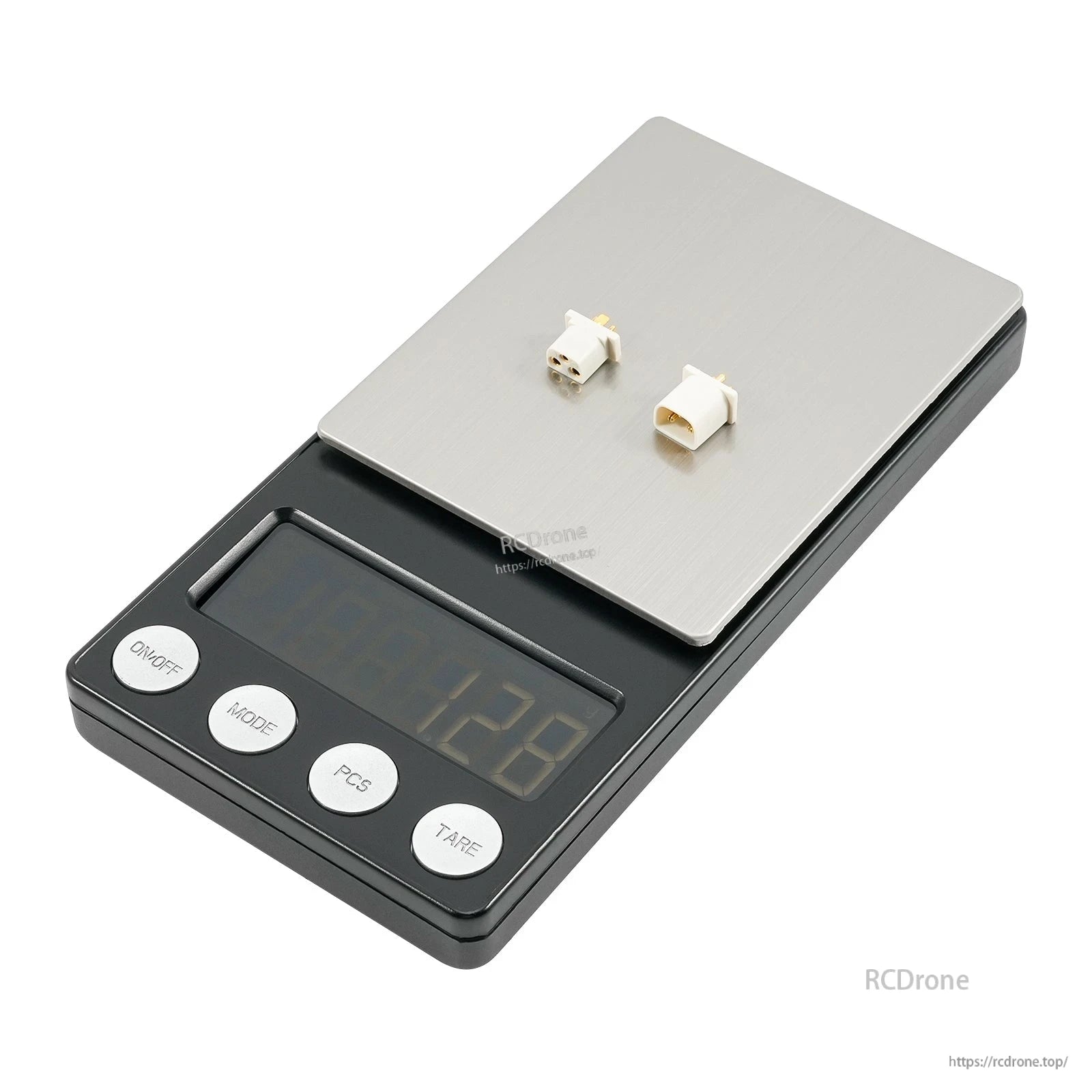

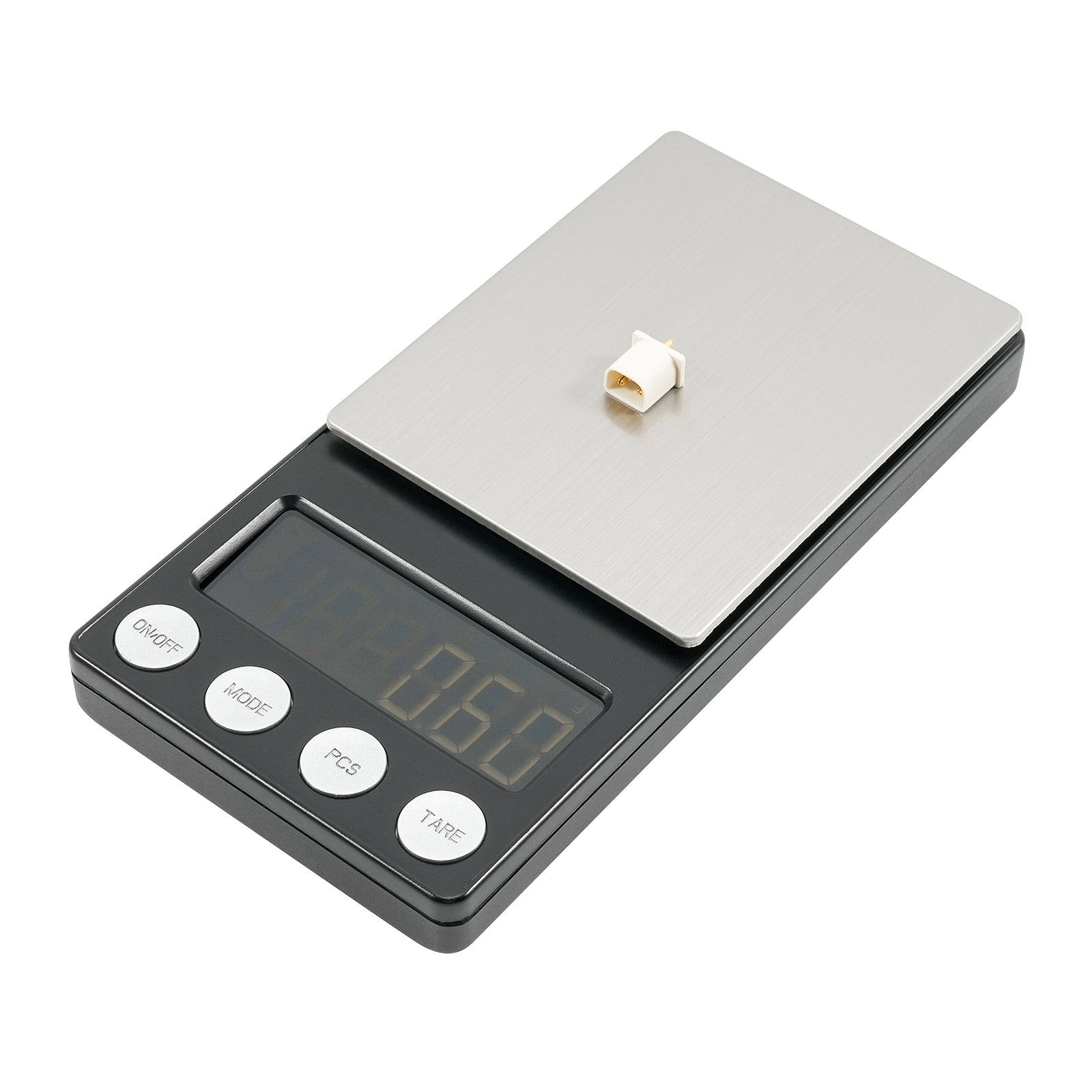

Złącza BT3.0 to złącza 3-pinowe zaprojektowane do akumulatorów 2S i dronów 2S whoop. Dzięki trzem metalowym pinom zapewniają równoważenie mocy podczas ładowania bez dodatkowego złącza balansu, co upraszcza montaż akumulatorów 2S baterii przy jednoczesnym zmniejszeniu wagi (BT3.0 męski + żeński: 1,28 g na zestaw).

Kluczowe cechy

• Zapewnia specjalnie dla akumulatorów dronów 2S whoop.
• Łączy funkcje ładowania równoważącego i zasilania rozładowania w jednym złączu.
• Projekt złącza 3-pinowego: dwa piny 1,3 mm do rozładowania akumulatora (BATT V+ / BATT V-), plus dodatkowy pin 1,0 mm używany do ładowania równoważącego (S Port).
• Znaki polaryzacji na kubku spawalniczym; odwrotne połączenie nie jest obsługiwane.

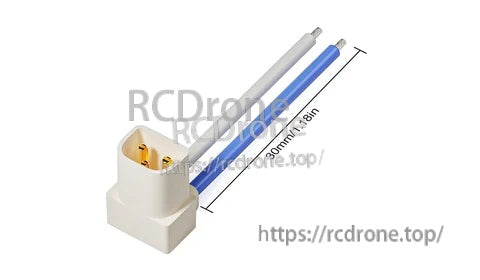

• Kabel pigtail BT3.0 2S Whoop używa męskiego złącza pod kątem 90 stopni dla łatwiejszego podłączania/odłączania.

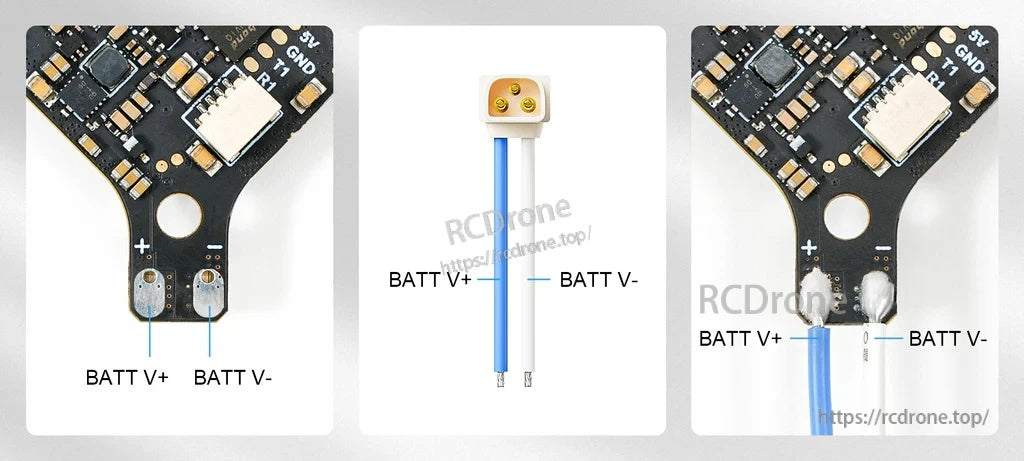

• Mapowanie przewodów kabla pigtail BT3.0: niebieski = dodatni (+), biały = ujemny (-).
• BT3.0 może służyć jako port ładowania równoległego 2S i może być używany z konwencjonalną ładowarką równoległą 2S za pomocą kabla adaptera męskiego BT3.0.

W przypadku pytań dotyczących kompatybilności lub lutowania, skontaktuj się z pomocą techniczną pod adresem https://rcdrone.top/ lub wyślij e-mail na support@rcdrone.top.

Specyfikacje

Tabela porównawcza

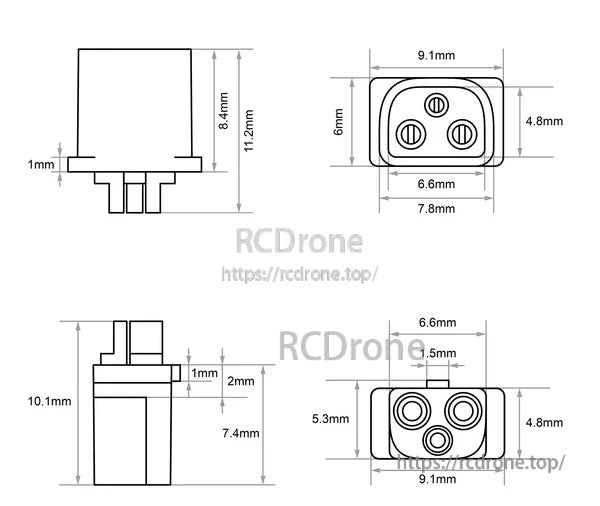

Wymiary rysunku (mm)

• 11.2 mm; 8.4 mm; 1 mm
• 9.1 mm; 6 mm; 4.8 mm; 6.6 mm; 7.8 mm
• 10.1 mm; 1 mm; 2 mm; 7.4 mm
• 6.6 mm; 0.5 mm; 5.3 mm; 4.8 mm; 9.1 mm

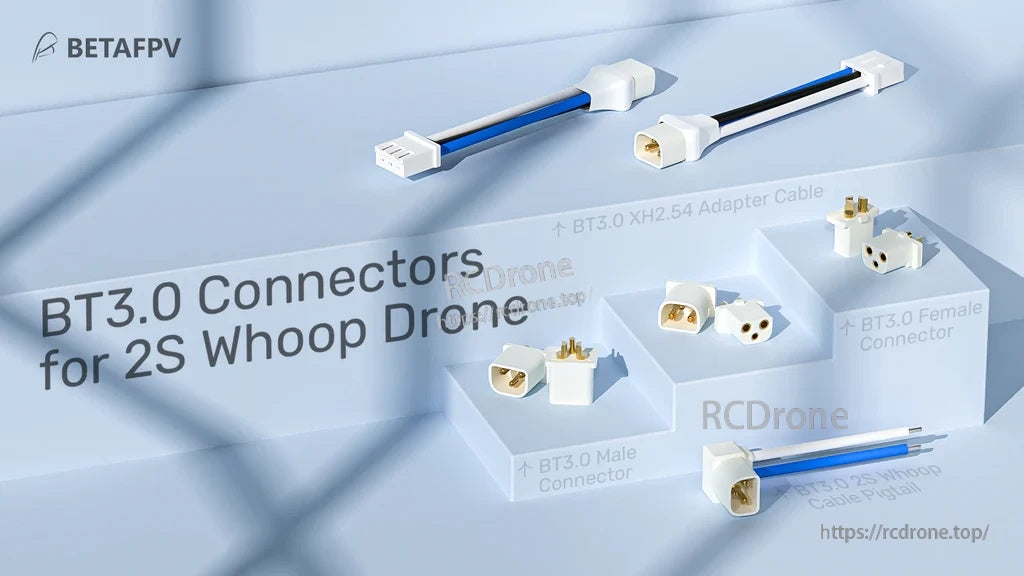

Co jest w zestawie

• Opcja A: Złącza BT3.0 Męskie/Kobiece (10szt)
  • 10 * Złącze BT3.0 Męskie/Kobiece
  • 1 * Torba statyczna 70*100

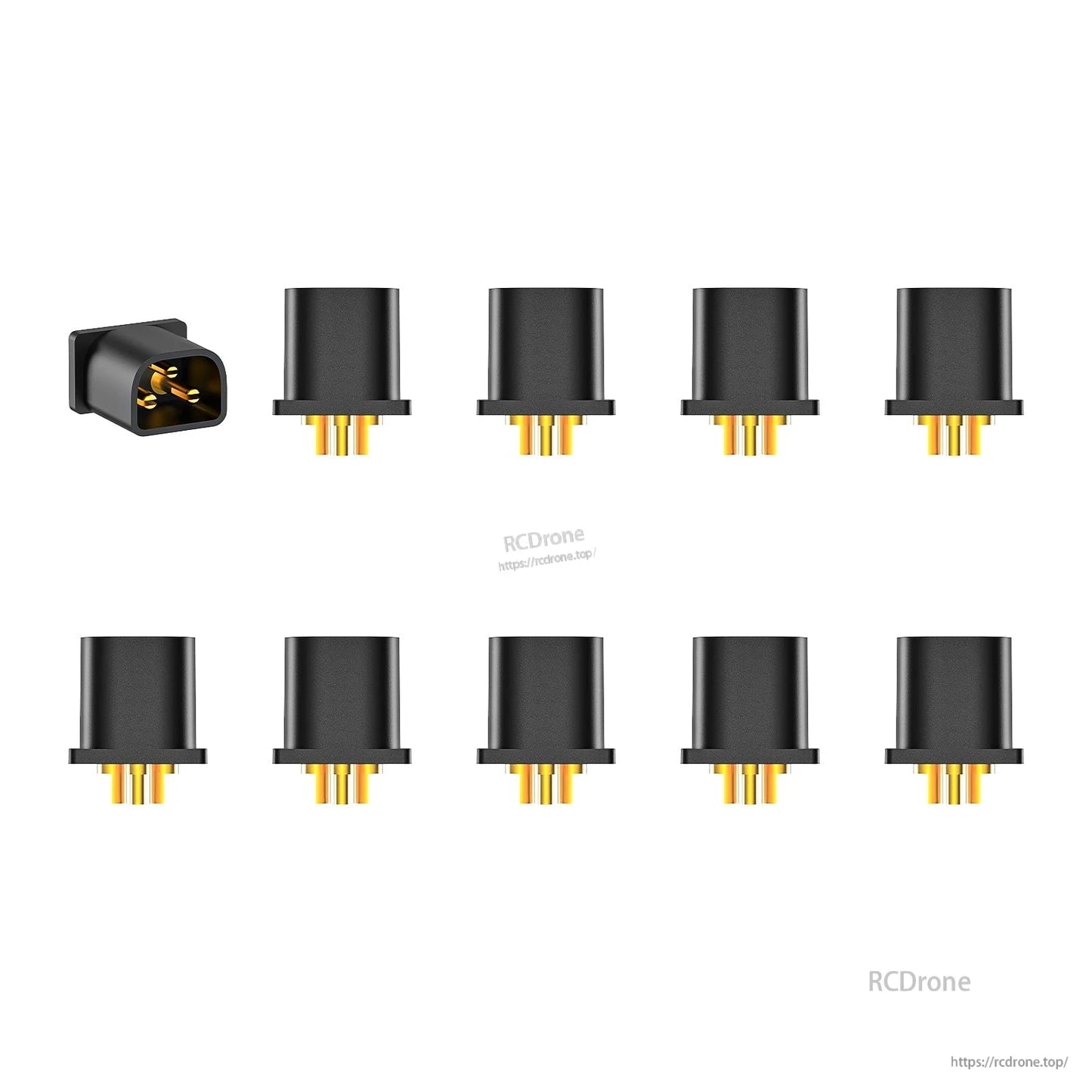

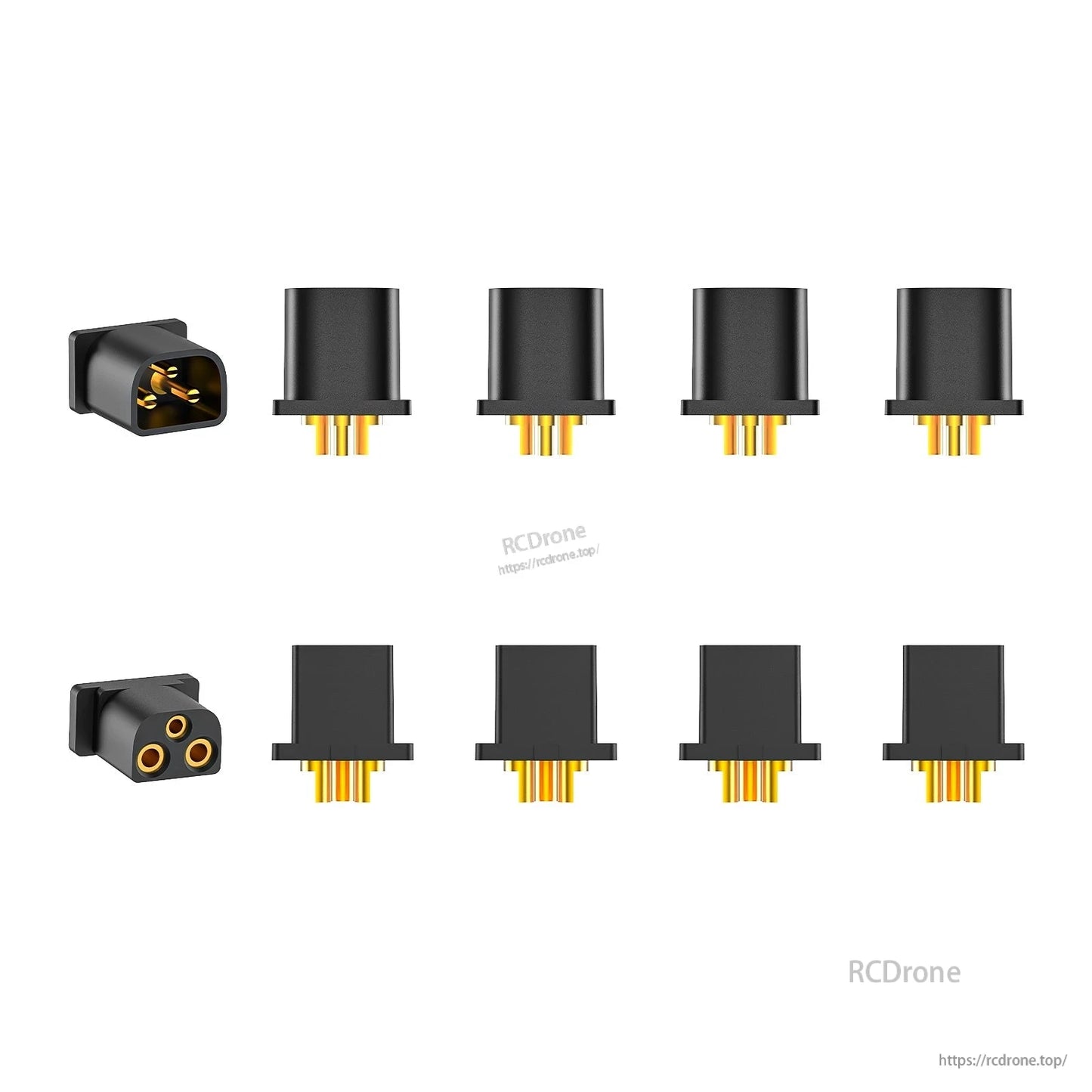

• Opcja B: Złącza BT3.0 (10szt)
  • 5 * Złącze BT3.0 Męskie
  • 5 * Złącze BT3.0 Kobiece
  • 1 * Torba statyczna 70*100
• Opcja C: Kabel adaptera BT3.0-XH2.54 (5szt)
  • 5 * Kabel adaptera BT3.0-XH2.54 Adapter Kabel
  • 1 * 70*100 Torba statyczna
• Opcja D: Kabel Pigtail BT3.0 2S Whoop (5szt)
  • 5 * Kabel Pigtail BT3.0 2S Whoop
  • 1 * 70*100 Torba statyczna

Zastosowania

• Drony 2S whoop
• Kontrolery lotu 2S (2S FC) i quadkopter 2S
• Pakiety baterii 2S wymagające połączenia rozładowania + ładowania balansowego

Szczegóły

Złącza BT3.0 łączą moc rozładowania 2S i ładowanie balansowe w jedną wtyczkę 3-pinową, aby uprościć budowę baterii whoop.

Dwa większe piny przenoszą BATT V+/V− do rozładowania, podczas gdy trzeci pin to port S do ładowania balansowego.

Mapowanie przewodów pozostaje proste: niebieski do dodatniego (BATT V+) i biały do ujemnego (BATT V−).

Użyj adaptera BT3.0‑do‑XH2.54, aby połączyć BT3.0 2S pakiety do konwencjonalnej ładowarki balansowej 2S.
