CHIHAI MOTOR CHF-GM13-050 Miniaturowy silnik przekładniowy DC, 3V–24V

CHIHAI MOTOR CHF-GM13-050 Miniaturowy silnik przekładniowy DC, 3V–24V

CHIHAI MOTOR

Cena regularna $14.73 USD
Cena regularna Cena sprzedaży $14.73 USD
Sprzedaż Wyprzedane
Podatki wliczone w cenę. Wysyłka obliczone przy kasie.
Współczynnik redukcji
Napięcie, Typ silnika i Wał
Pakiet
Zobacz pełne szczegóły

Przegląd

Silnik CHIHAI MOTOR CHF-GM13-050 to miniaturowy silnik zębaty DC z metalowymi przekładniami redukcyjnymi i wałem w kształcie litery D o średnicy 3 mm. Wybierz nominalny stosunek, napięcie/typ silnika, projekcję wału 4,4 mm lub 10 mm oraz pakiet akcesoriów. Dostępne kombinacje obejmują tylko silnik, pakiet uchwytu montażowego oraz pakiety uchwytu/kontrolera/przewodu S.

Cechy

  • Kompleksowa metalowa skrzynka biegów redukcyjnych i konstrukcja silnika szczotkowego z możliwością odwrócenia.
  • Dziewięć nominalnych stosunków i osiem różnych odniesień napięcia/typów silnika.
  • Projekcje wału 4,4 mm i 10 mm, z osobno wybraną pasującą.
  • Opcjonalny uchwyt montażowy lub pakiet uchwytu/kontrolera/przewodu.

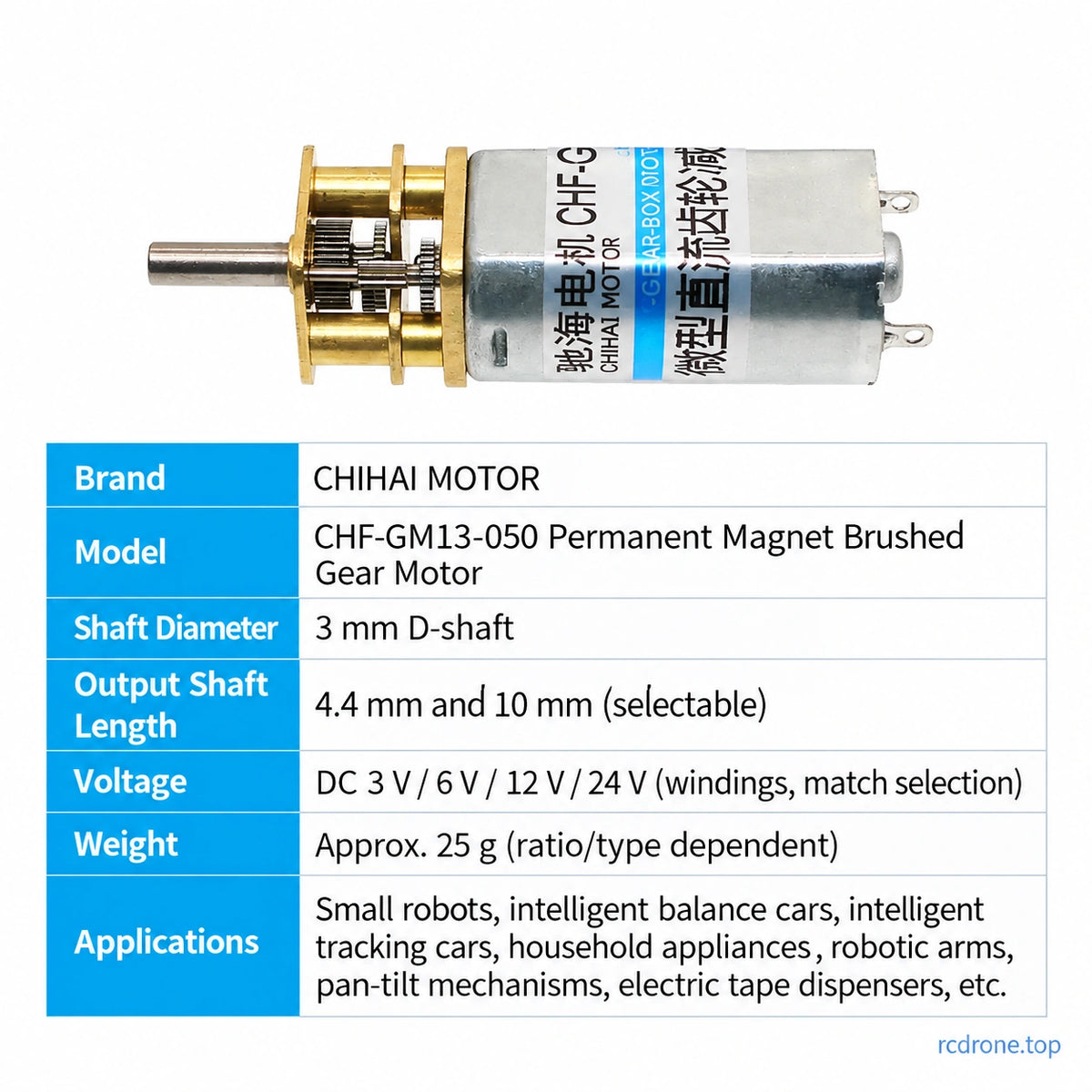

Specyfikacje

Specyfikacja Wartość / zakres
Marka/model CHIHAI MOTOR CHF-GM13-050 miniaturowy silnik prądu stałego z przekładnią i magnesem trwałym
Wybory napięcia/typów silnika 3V11,3V16,6V11,6V13,6V16,12V11,12V34 i 24V34; dopasuj do wybranego uzwojenia
Zakres kodów typów 11/13/16/34 identyfikują typy silników w tabelach uzwojeń, nie jest to specyfikacja wymiarowa
Wybory nominalnych przełożeń 10:1,20:1,35:1,63:1,86:1,115:1,150:1,250:1,360:1; dostępność różni się w zależności od kombinacji
Wybory wału 4,4 mm lub 10 mm projekcja; 3 mm wał D, 2,5 mm płaski punkt odniesienia
Standardowy rysunek 10 mm 10±0.3 mm projekcja;11±0.2 mm sekcja skrzyni biegów;26.7 mm odniesienie do silnika;1.9±0.2 mm luz na końcówkach
Inne interfejsy rysunkowe 12 mm szerokości silnika;15.5 mm odniesienie do obudowy silnika;12.1 mm odniesienie do wysokości silnika;4.7 mm tylny rejestr;0.3 mm tylny luz
Montaż z przodu Dwa otwory M2×0.4;9 mm odstępu;12×13 mm odniesienia do płyty przedniej;10 mm kątowe odniesienie rysunkowe;4 mm odniesienie do rejestru wału;0.8 mm ramię
4.4 mm zasięg Krótka projekcja jest wybieralna;kompletny wspólny rysunek i zdjęcia w galerii pokazują odniesienie 10 mm
Waga silnika Około 25 g, zależnie od stosunku/typu
Przekładnie Metalowy zespół przekładni redukcyjnej
Sufit skrzyni biegów 3.0 kgf·cm maksymalne dopuszczalne obciążenie, gdzie oznaczone; nie jest to ciągłe utrzymanie ani gwarantowana ocena zastoju
Odniesienie do uchwytu Rysunek uchwytu L rodziny GM13/GM16, szerokość 25 mm, pion 19 mm, grubość 1,2 mm
Otwory/sloty uchwytu Otwór centralny 4 mm; otwory montażowe 2,2 mm w pionowym wzorze 9 mm; odniesienie wysokości centralnej 11,5 mm; odniesienie slotu 6,5 mm, gardło 2,2 mm, powiększona sekcja 3,85 mm; przesunięcia 3,4/1,8/2,3 mm; R1,5
Limity danych akcesoriów Oceny kontrolera, wymiary złącza przewodowego i wagi poszczególnych akcesoriów nie są określone osobno

Wydajność według napięcia i typu silnika

Identyfikatory typów 11, 13, 16 i 34 odpowiadają różnym odniesieniom silników. Użyj tabeli dopasowującej zarówno napięcie, jak i typ.Prędkość silnika bez obciążenia jest osobnym odniesieniem od prędkości wyjściowej z przekładnią. Moment obrotowy nominalny jest podany w jednostce określonej dla każdej tabeli; gf·cm i kgf·cm to różne skale.

Kreska oznacza, że nie podano wiarygodnej wartości indywidualnej. Maksymalnie 3 wpisy oznaczają sufit przekładni 3,0 kgf·cm w wskazanym warunku, nie jest to gwarantowana wartość zablokowania ani ciągła wartość wyjściowa. Nie obsługiwać w stanie zablokowanym ani przeciążonym.

Typ 3V 11

Odniesienie silnika bez obciążenia 4150rpm; uzwojenie/kod 11170; prąd bez obciążenia ≤50mA.

Nominalny stosunek Prędkość wyjściowa bez obciążenia rpm Moment obrotowy nominalny (gf·cm) Nominalna prędkość wyjściowa rpm Nominalny prąd Odniesienie zablokowania / limit przekładni (kgf·cm) Prąd zablokowania
10:1 415 23 365 ≤100 mA ≥0.2 ≤600 mA
20:1 208 46 182 ≤100 mA ≥0.4 ≤600 mA
35:1 119 80 100 ≤100 mA ≥0.7 ≤600 mA
63:1 66 144 57 ≤100 mA ≥1.2 ≤600 mA
86:1 48 197 42 ≤100 mA ≥1.7 ≤600 mA
115:1 36 264 21 ≤100 mA ≥2.3 ≤600 mA
150:1 28 345 24 ≤100 mA Maximum 3 ≤600 mA
250:1 17 575 14 ≤100 mA Maximum 3 ≤600 mA
360:1 12 828 10 ≤100 mA Maximum 3 ≤600 mA

3V Typ16

Referencja silnika bezszczotkowego 10000rpm; nawijanie/kod 1672; prąd jałowy ≤90mA.

Nominalny stosunek Obroty na biegu jałowym (rpm) Moment nominalny (kgf·cm) Obroty nominalne (rpm) Prąd nominalny Odniesienie do zablokowania / limit przekładni (kgf·cm) Prąd zablokowania
10:1 1000 0.06 600 ≤450 mA 0.2 —
20:1 500 0.11 300 ≤450 mA 0.4 —
35:1 285 0.2 200 ≤450 mA 0.7 —
63:1 159 0.35 110 ≤450 mA 1.2 —
86:1 115 0.5 80 ≤450 mA 1.7 —
115:1 87 0.6 60 ≤450 mA 2.4 —
150:1 67 0.8 45 ≤450 mA Maximum 3 —
250:1 40 1.25 27 ≤450 mA Maximum 3 —
360:1 28 1.25 21 ≤450 mA Maksymalnie 3 —

6V Typ 11

Referencja silnika bez obudowy 8300rpm; uzwojenie/kod 11170; prąd jałowy ≤60mA.

Nominalny stosunek Obroty na wyjściu bez obciążenia (rpm) Moment nominalny (gf·cm) Obroty na wyjściu nominalne (rpm) Prąd nominalny Referencja zablokowania / limit przekładni (kgf·cm) Prąd zablokowania
10:1 840 45 725 ≤150 mA ≥0.4 ≤900 mA
20:1 420 90 363 ≤150 mA ≥0.8 ≤900 mA
35:1 240 158 207 ≤150 mA ≥1.4 ≤900 mA
63:1 133 284 115 ≤150 mA Maximum 3 ≤900 mA
86:1 98 387 84 ≤150 mA Maximum 3 ≤900 mA
115:1 73 518 63 ≤150 mA Maximum 3 ≤900 mA
150:1 56 675 48 ≤150 mA Maximum 3 ≤900 mA
250:1 34 1125 29 ≤150 mA Maximum 3 ≤900 mA
360:1 24 1620 20 ≤150 mA Maximum 3 ≤900 mA

Typ 6V 13

Referencja silnika bez obciążenia 12000rpm; nawijanie/kod 13120; prąd jałowy ≤90mA.

Nominalny stosunek Obroty na biegu jałowym (rpm) Moment nominalny (kgf·cm) Obroty nominalne (rpm) Prąd nominalny Odniesienie do zablokowania / limit przekładni (kgf·cm) Prąd zablokowania
10:1 1200 0.05 730 ≤0.3 A ≥0.2 ≤1.0 A
20:1 600 0.1 360 ≤0.3 A ≥0.45 ≤1.0 A
35:1 375 0.17 210 ≤0.3 A ≥0.7 ≤1.0 A
63:1 190 0.3 115 ≤0.3 A ≥1.5 ≤1.0 A
86:1 139 0.4 85 ≤0.3 A ≥2.0 ≤1.0 A
115:1 105 0.55 60 ≤0.3 A ≥2.3 ≤1.0 A
150:1 80 0.75 48 ≤0.3 A Maximum 3 ≤1.0 A
250:1 48 1.2 29 ≤0.3 A Maximum 3 ≤1.0 A
360:1 33 1.8 20 ≤0.3 A Maksymalnie 3 ≤1.0 A

6V Typ 16

Referencja silnika bezszczotkowego 20000rpm; uzwojenie/kod 1672; prąd jałowy ≤170mA.

Nominalny stosunek Obroty jałowe rpm Moment nominalny (kgf·cm) Obroty nominalne rpm Prąd nominalny Referencja zablokowania / limit przekładni (kgf·cm) Prąd zablokowania
10:1 2000 0.11 1200 ≤900 mA 0.4 —
20:1 1000 0.22 600 ≤900 mA 0.85 —
35:1 570 0.4 400 ≤900 mA 1.5 —
63:1 317 0.7 220 ≤900 mA 2.5 —
86:1 230 1.0 160 ≤900 mA Maximum 3 —
115:1 173 1.2 120 ≤900 mA Maximum 3 —
150:1 133 1.6 90 ≤900 mA Maximum 3 —
250:1 80 2.5 54 ≤900 mA Maksymalnie 3 —
360:1 55 2.5 42 ≤900 mA Maksymalnie 3 —

12V Typ34

Referencja silnika bez obciążenia 8000rpm; uzwojenie/kod 07340; prąd jałowy ≤50mA.

≤360 mA ≤360 mA ≤360 mA ≤360 mA
Nominalny stosunek Obroty na biegu jałowym (rpm) Moment nominalny (gf·cm) Obroty nominalne (rpm) Prąd nominalny Odniesienie do zablokowania / limit przekładni (kgf·cm) Prąd zablokowania
10:1 800 60 600 ≤180 mA — ≤360 mA
20:1 400 120 300 ≤180 mA — ≤360 mA
35:1 228 200 170 ≤180 mA — ≤360 mA
63:1 126 380 90 ≤180 mA — ≤360 mA
86:1 93 500 65 ≤180 mA — ≤360 mA
115:1 69 700 50 ≤180 mA Maksimum 3
150:1 53 900 40 ≤180 mA Maksimum 3
250:1 32 1500 24 ≤180 mA Maksimum 3
360:1 22 2160 15 ≤180 mA Maksimum 3

Typ 11 12V

Referencja silnika bez obudowy 16800rpm; uzwojenie/kod 11170; prąd na biegu jałowym ≤90mA.

Nominalny stosunek Obroty na wyjściu bez obciążenia (rpm) Moment nominalny (gf·cm) Obroty na wyjściu nominalne (rpm) Prąd nominalny Odniesienie do zablokowania / limit przekładni (kgf·cm) Prąd zablokowania
10:1 1680 90 1450 ≤250 mA ≥0.8 ≤1450 mA
20:1 840 180 725 ≤250 mA ≥1.6 ≤1450 mA
35:1 480 315 414 ≤250 mA ≥2.8 ≤1450 mA
63:1 266 567 230 ≤250 mA Maksymalnie 3 ≤1450 mA
86:1 195 774 168 ≤250 mA Maksymalnie 3 ≤1450 mA
115:1 146 1035 126 ≤250 mA Maksymalnie 3 ≤1450 mA
150:1 112 1350 96 ≤250 mA Maksymalnie 3 ≤1450 mA
250:1 67 2250 58 ≤250 mA Maksymalnie 3 ≤1450 mA
360:1 47 — 40 ≤250 mA Maksymalnie 3 ≤1450 mA

Typ 24V34

Referencja silnika bez obciążenia 16000rpm; nawijanie/kod 07340; prąd jałowy ≤75mA.

Nominalny stosunek Obroty na biegu jałowym (rpm) Moment nominalny (kgf·cm) Obroty nominalne (rpm) Prąd nominalny Odniesienie do zablokowania / limit przekładni (kgf·cm) Prąd zablokowania
10:1 1600 0.09 1200 ≤200 mA ≥0.4 ≤500 mA
20:1 800 0.18 600 ≤200 mA ≥0.8 ≤500 mA
35:1 456 0.32 340 ≤200 mA ≥1.3 ≤500 mA
63:1 252 0.55 180 ≤200 mA ≥2.5 ≤500 mA
86:1 185 0.75 130 ≤200 mA Maximum 3 ≤500 mA
115:1 138 1.0 100 ≤200 mA Maximum 3 ≤500 mA
150:1 106 1.35 80 ≤200 mA Maximum 3 ≤500 mA
250:1 64 2.0 58 ≤200 mA Maksymalnie 3 ≤500 mA
360:1 44 2.0 30 ≤200 mA Maksymalnie 3 ≤500 mA

Dopasowanie wału, montaż i okablowanie

Pełny wspólny rysunek pokazuje projekcję wału o długości 10 mm. Wybierz opcję 4,4 mm dla krótszej projekcji i nie zakładaj, że wszystkie wymiary rysunku 10 mm ją opisują. Potwierdź 3 mm wał, 2,5 mm płaskie, otwory M2×0,4 z przodu, rejestr wału i luz mechanizmu przed instalacją.

Ilustracja uchwytu jest odniesieniem do rodziny GM13/GM16 i zawiera silnik przedstawiony w kontekście instalacji. Nie definiuje wymiarów korpusu każdego wybranego silnika. Sprawdź szerokość uchwytu 25 mm, pion 19 mm, 1.Grubość 2 mm i otwory montażowe w stosunku do rzeczywistego silnika i mechanizmu.

Użyj napięcia DC odpowiadającego wybranemu uzwojeniu. Odwróć biegunowość gołych zacisków silnika za pomocą odpowiedniego przełączania, aby zmienić kierunek. Biegunowość zasilania wejściowego kontrolera musi odpowiadać jego rzeczywistym oznaczeniom. Dla pakietu kontrolera potwierdź rzeczywiste parametry zasilania i prądu przed podłączeniem; nazwa pakietu nie ustala uniwersalnej oceny kontrolera 3–24V. Nie podłączaj silnika ani płytki kontrolera bezpośrednio do domowego AC.

Aplikacje

Kompatybilne małe pojazdy samobalansujące, roboty podążające za linią, mechanizmy urządzeń, napędy pan-tilt oraz zmechanizowane mechanizmy cięcia taśmy, gdzie wybrana prędkość, obciążenie, napięcie i dopasowanie montażowe są odpowiednie. Wybierz na podstawie ocenianej wydajności pracy i unikaj pracy w zastoju lub przeciążeniu.

Co jest w zestawie

Wybrany pakiet Zawartość
Tylko silnik 1 silnik z przekładnią o wybranym przełożeniu, typie silnika i projekcji wału
Silnik + Uchwyt Montażowy 1 wybrany silnik z przekładnią i 1 zestaw uchwytu montażowego
Silnik + Uchwyt + Regulator Prędkości + Para Przewodów S 1 wybrany silnik z przekładnią, 1 zestaw uchwytu montażowego, 1 zestaw regulatora prędkości i 1 zestaw przewodów S

Zasilacz, kontroler i sprzęt aplikacyjny nie są w zestawie. Specyfikacje kontrolera i złącza przewodów nie są ustalone przez udostępnione zdjęcia silnika/uchwytu. Wybory tylko silnika nie obejmują uchwytu, kontrolera ani pary przewodów.

FAQ

Czy Typ 11 oznacza ramę silnika 11 mm?

Nie. Jest to identyfikator typu silnika używany z odniesieniami do napięcia/uzwojenia. Użyj rysunku mechanicznego do wymiarów.

Czy każda wersja może działać w zakresie 3–24V?

Nie. Dopasuj wybrane napięcie i typ silnika. Zakres napięcia rodziny nie zastępuje oceny wybranego uzwojenia.

Czy zdjęcia pokazują wałek 4,4 mm?

Wspólny rysunek mechaniczny pokazuje 10 mm. Wybierz wymaganą projekcję i sprawdź jej dopasowanie przed instalacją.

Czy 3,0 kgf·cm to gwarantowany moment zablokowania?

Nie. Oznaczone wartości to maksymalne dopuszczalne limity przekładni. Unikaj zablokowania i przeciążenia.

Czy wybór tylko silnika obejmuje kontroler lub uchwyt?

Nie. Są one zawarte tylko w odpowiednim nazwanym pakiecie.

Szczegóły wizualne

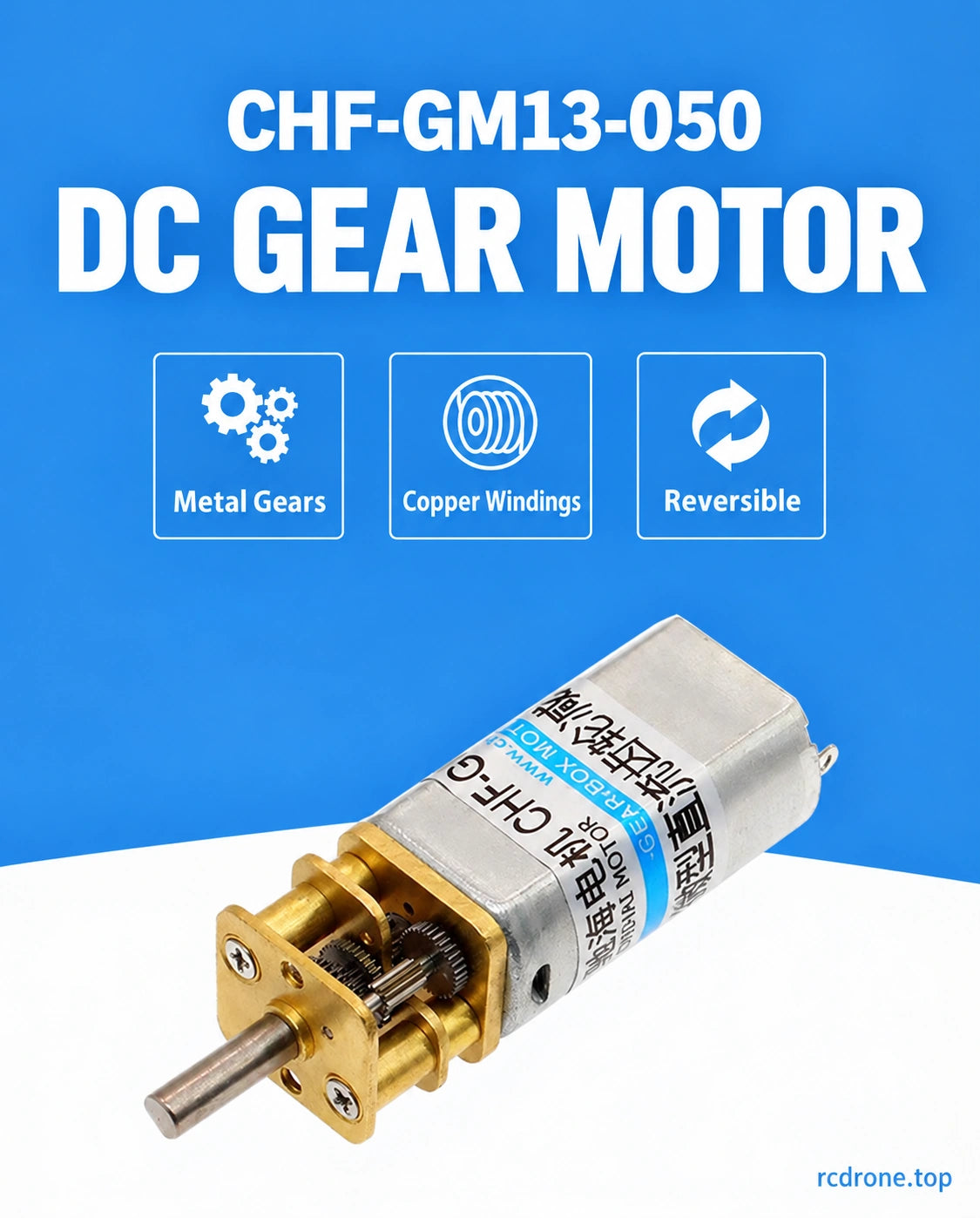

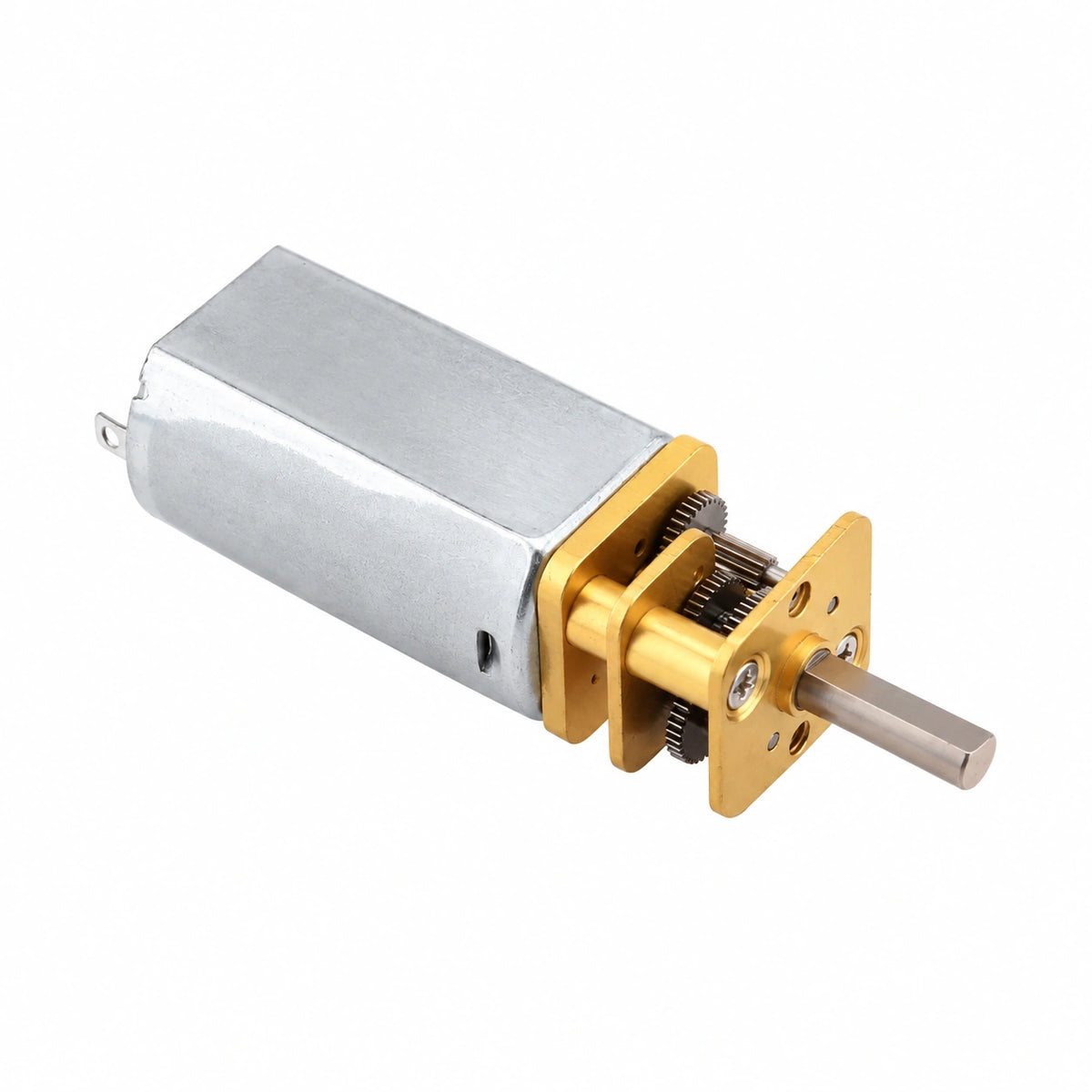

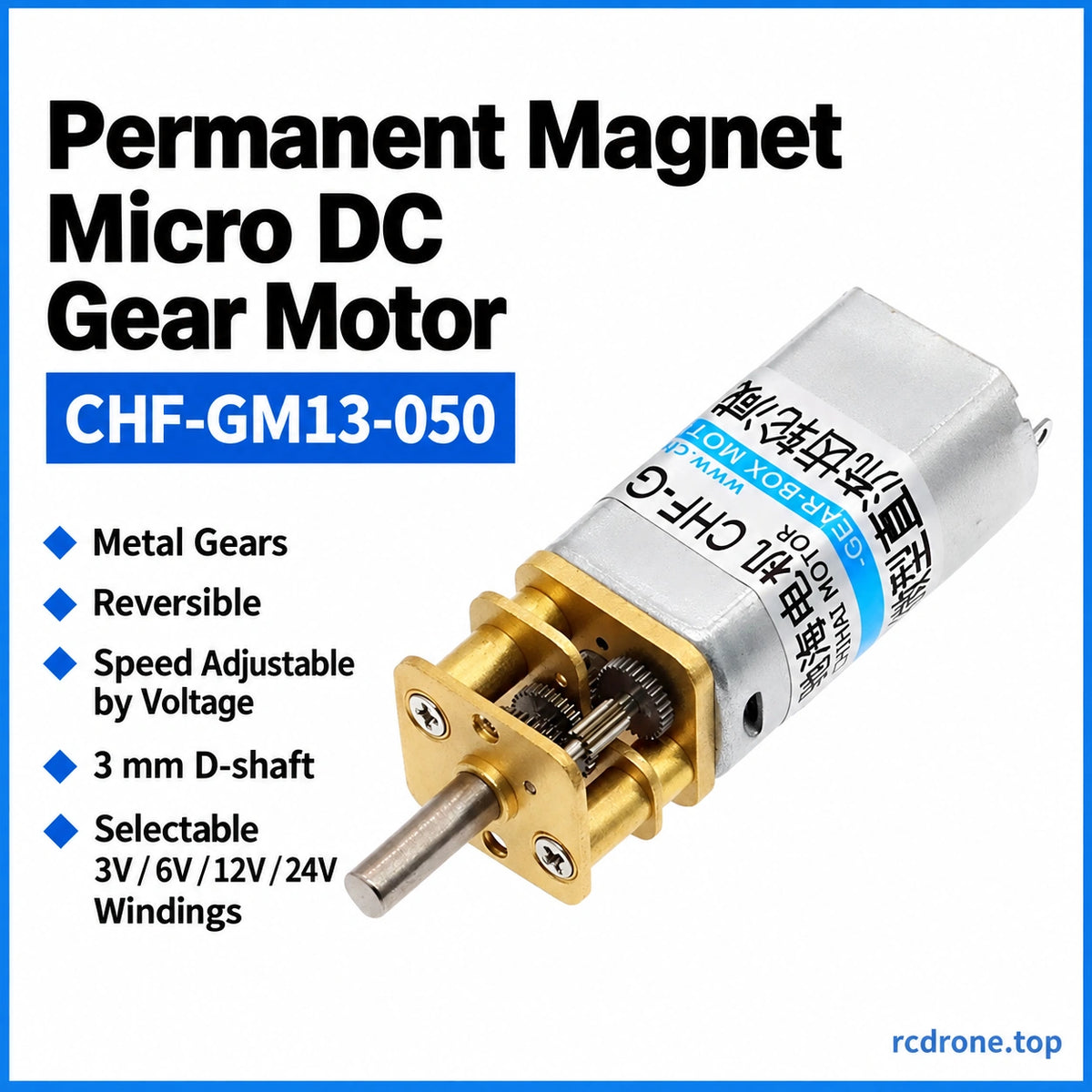

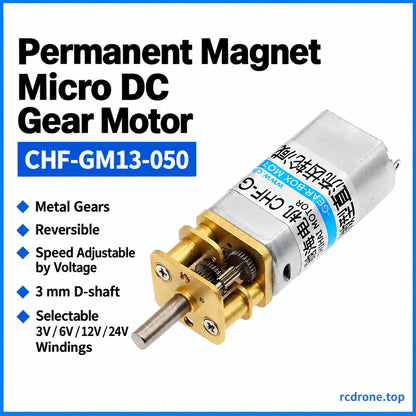

CHF-GM13-050 miniature DC gearmotor overview
Przegląd miniaturowego silnika DC z przekładnią CHF-GM13-050

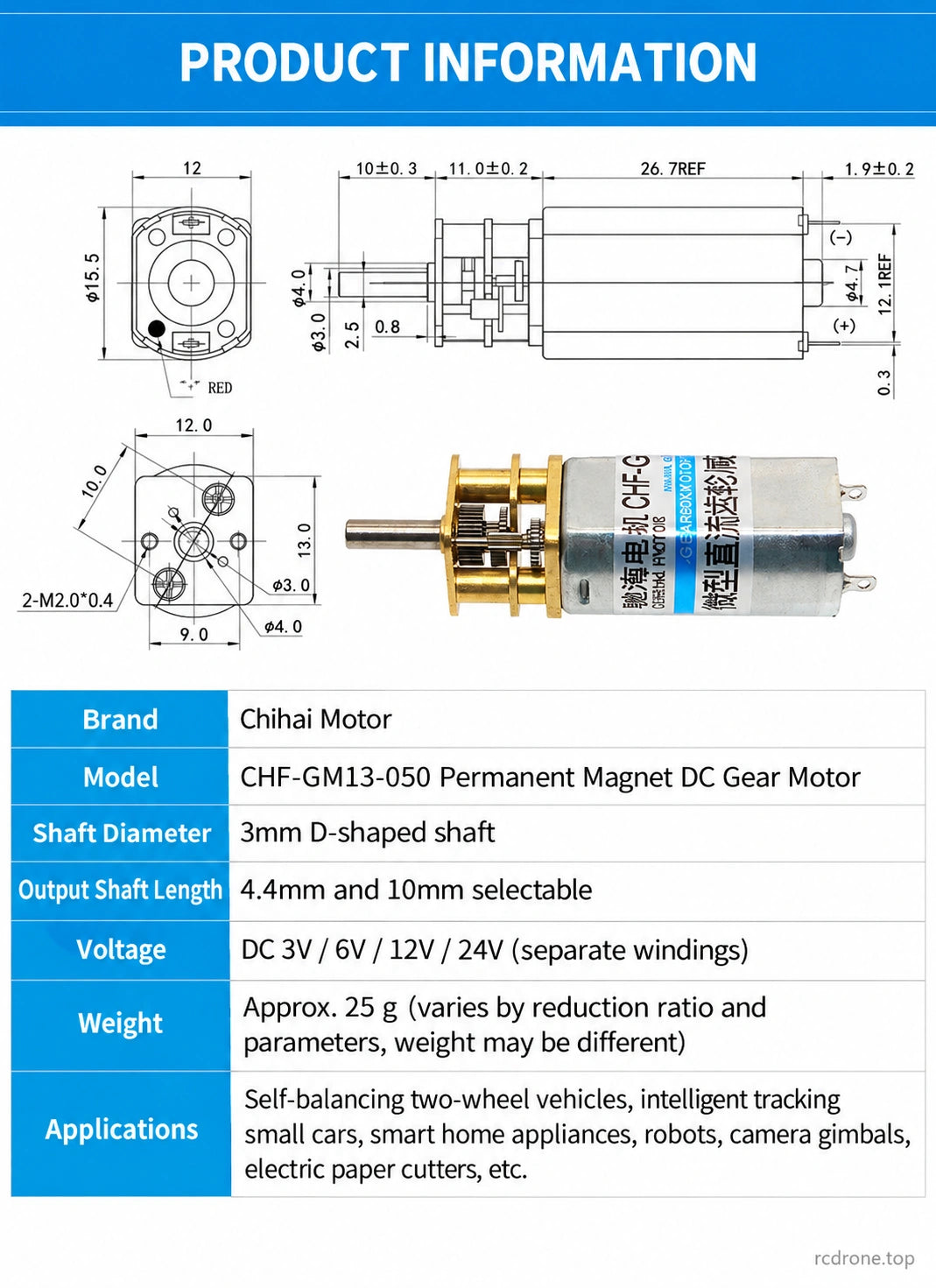

Complete10mm reference drawing,shaft options and mechanical specifications
Kompletny rysunek referencyjny 10mm, opcje wału i specyfikacje mechaniczne

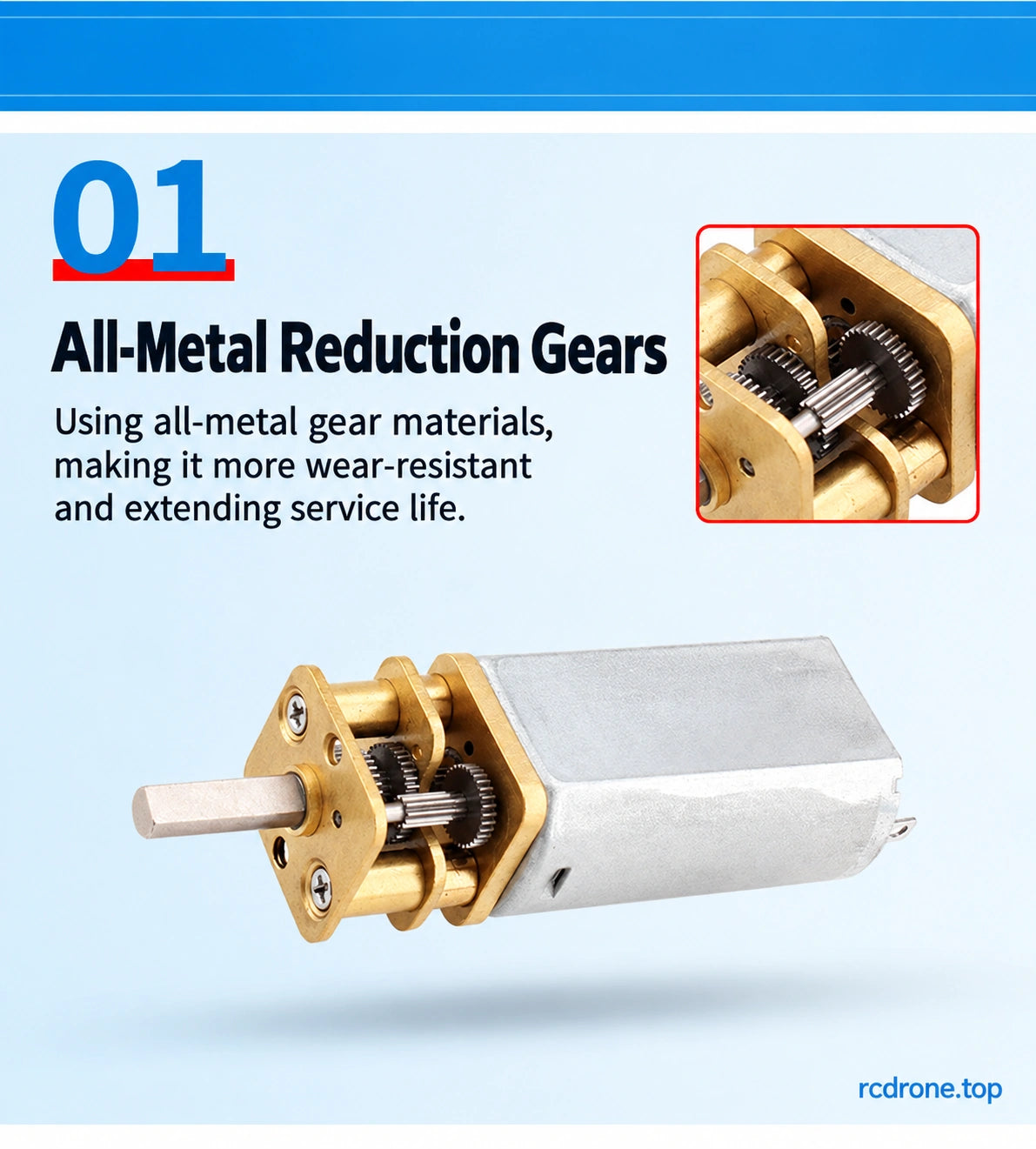

Metal reduction gear construction
Metalowa konstrukcja przekładni redukcyjnej

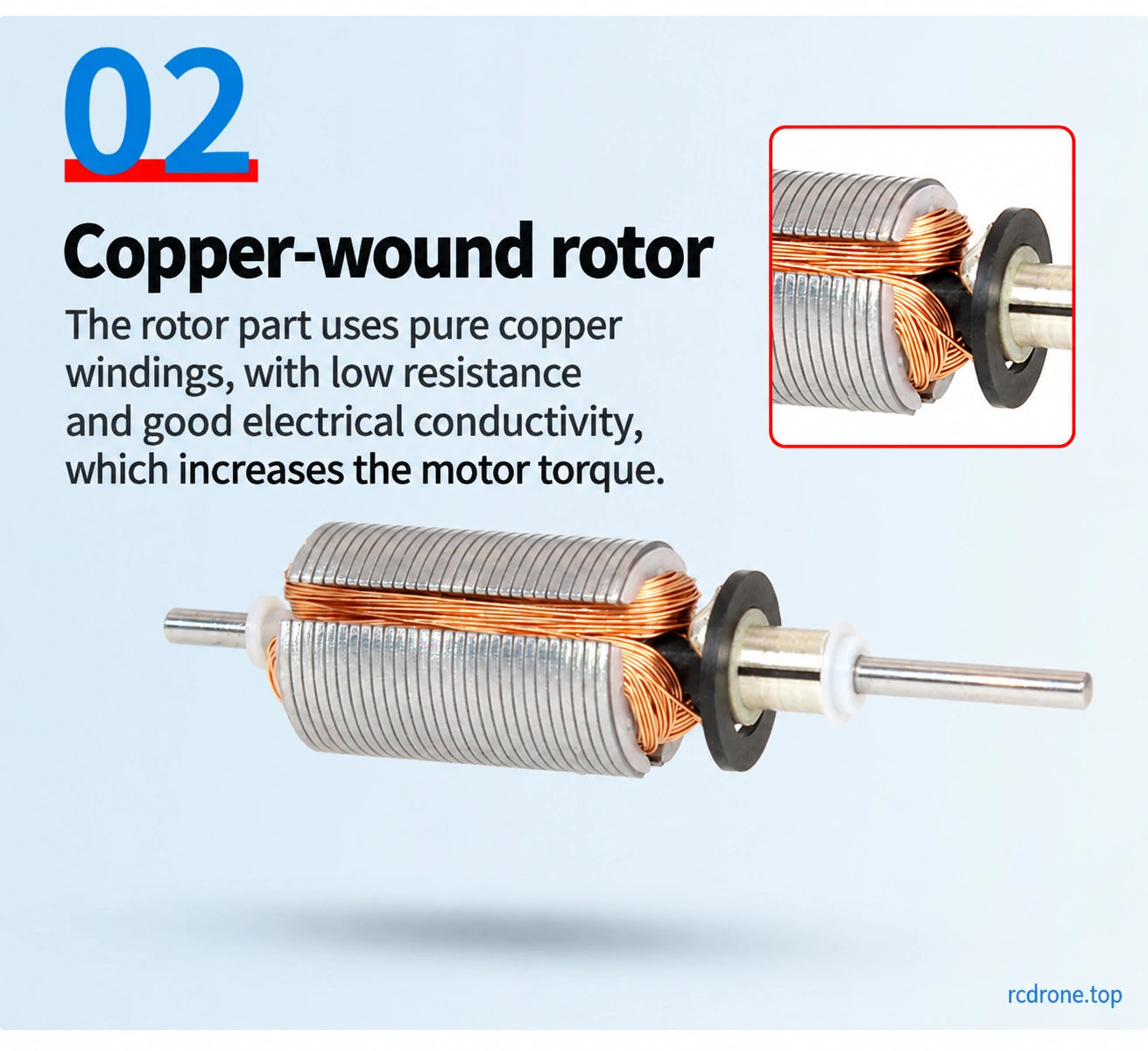

Copper-wound rotor construction
Konstrukcja wirnika nawiniętego miedzią

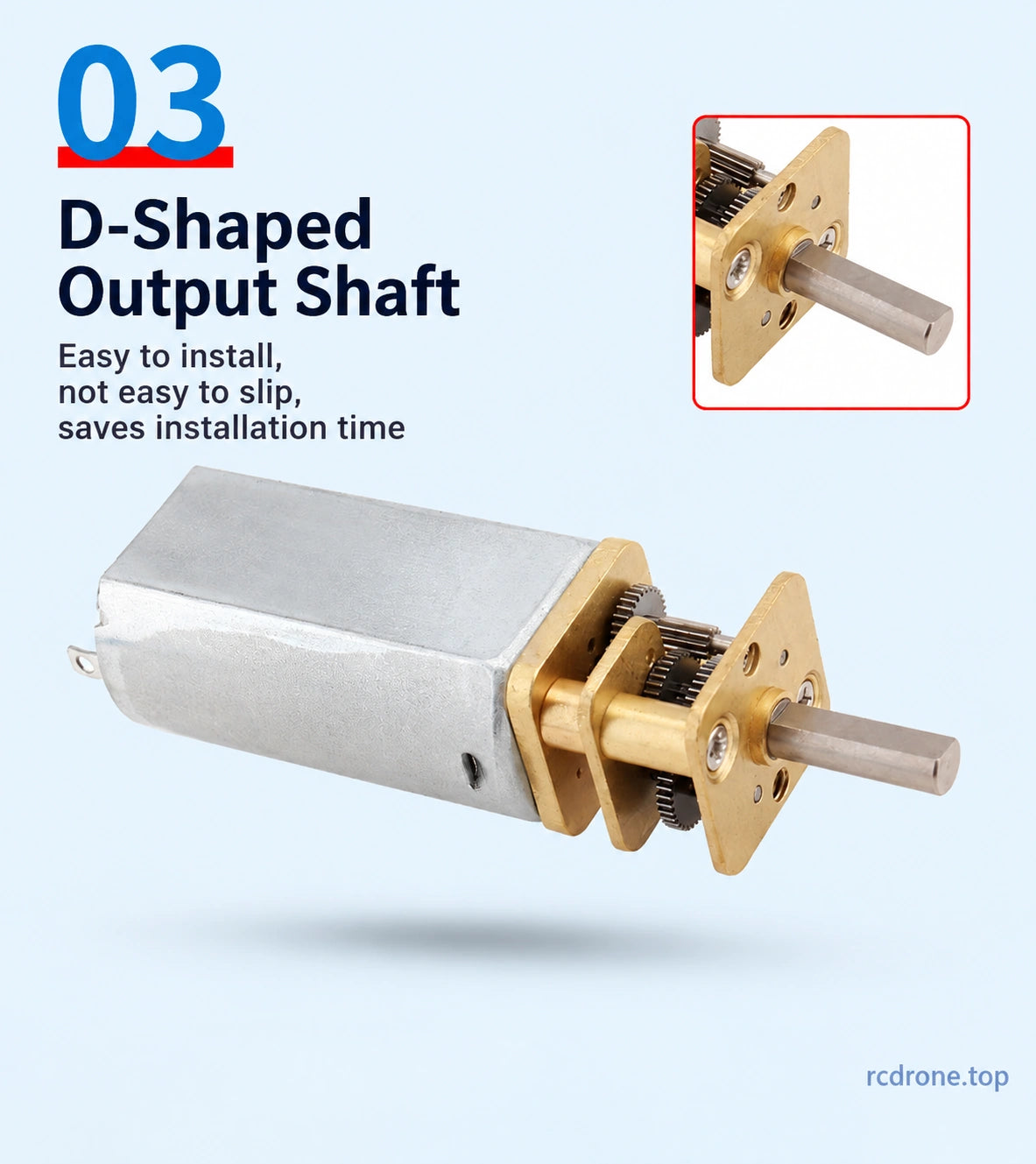

3mm D-shaped output shaft and gear train
3mm wałek wyjściowy w kształcie litery D i układ przekładni

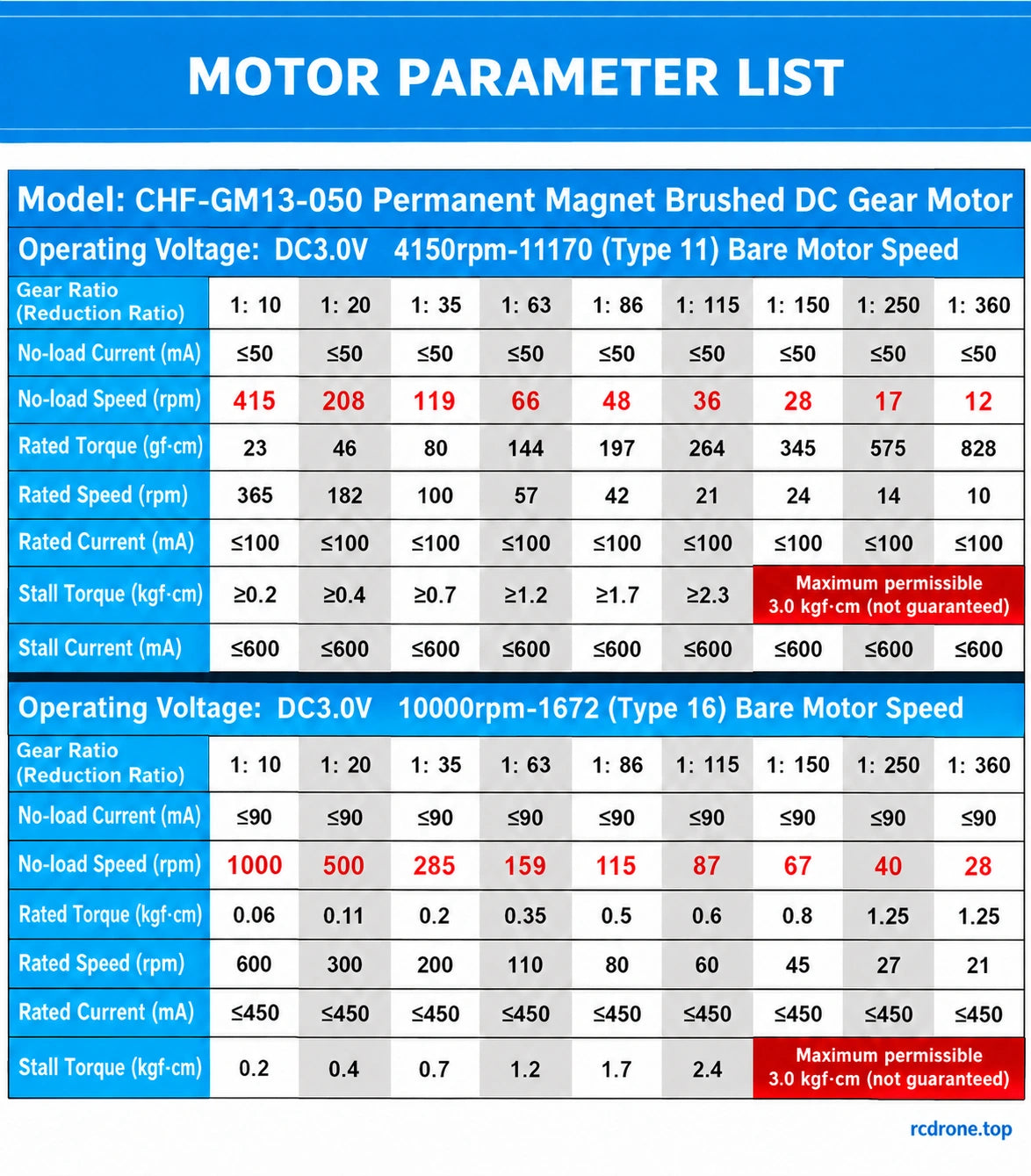

Separate3V Type11 andType16 performance tables;ambiguousType16 stall-current row omitted
Oddzielne tabele wydajności dla 3V Typ 11 i Typ 16; pominięto niejednoznaczny wiersz prądu zablokowania Typ 16

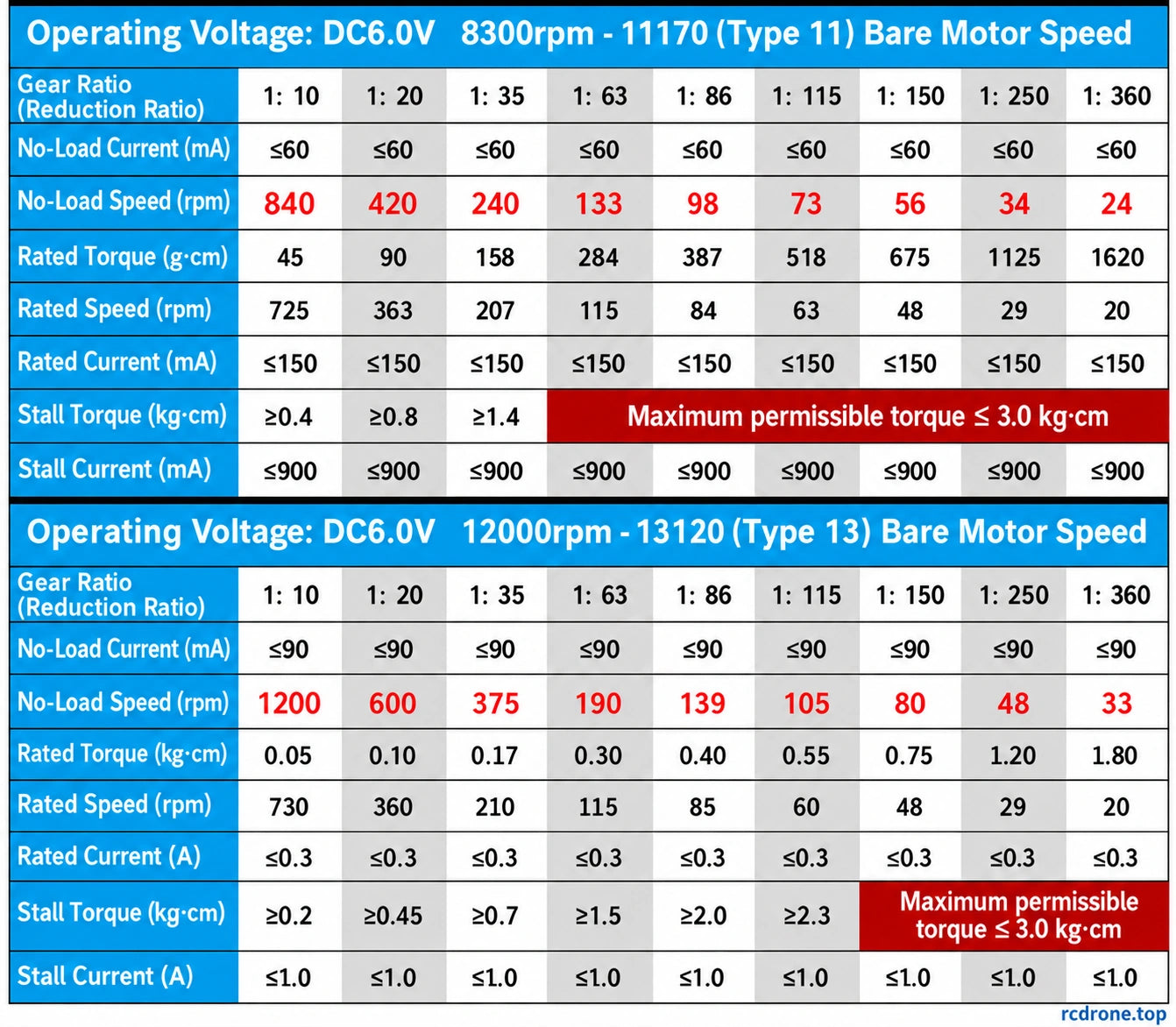

Separate6V Type11 andType13 performance tables
Oddzielne tabele wydajności dla 6V Typ 11 i Typ 13

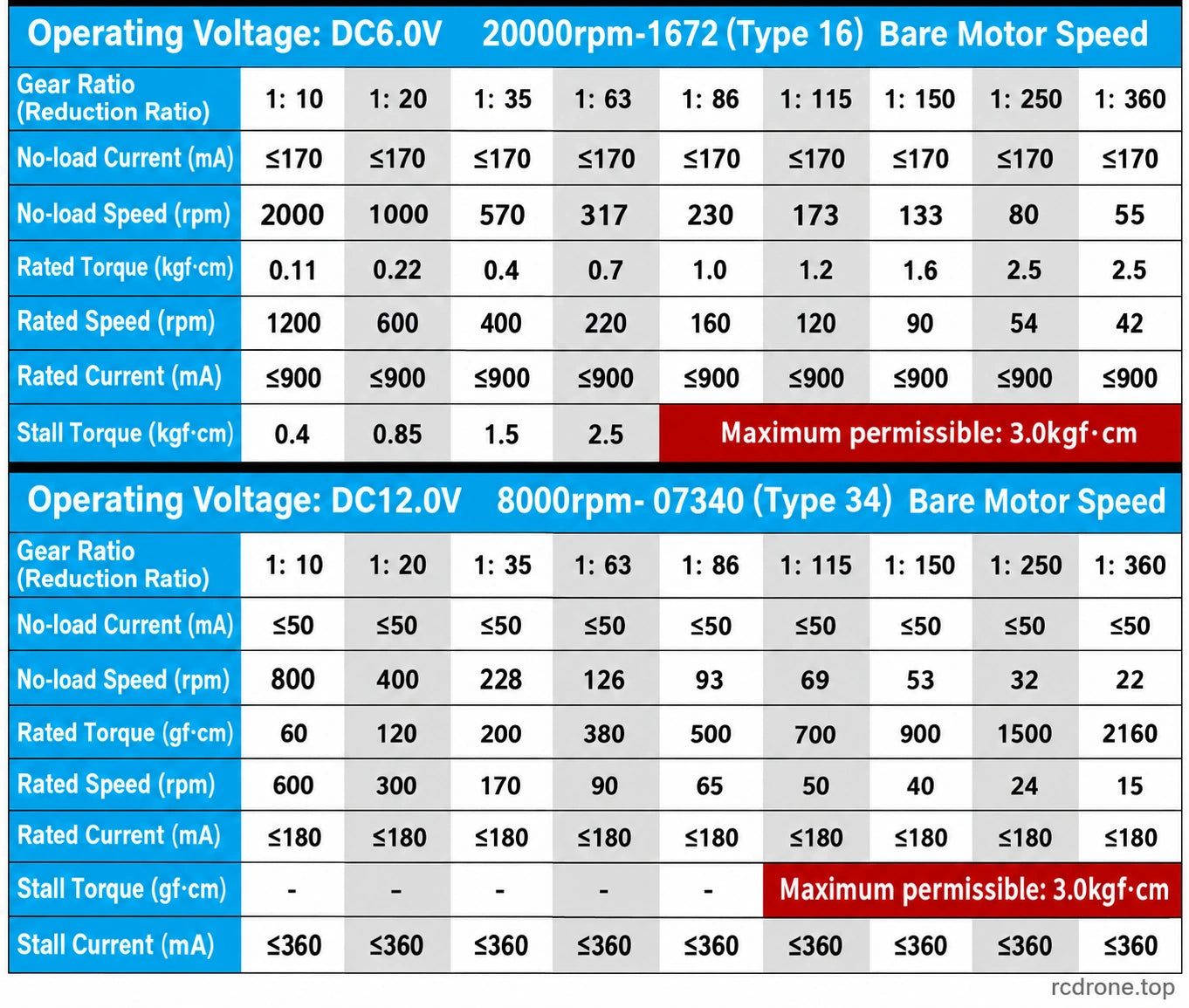

Separate6V Type16 and12V Type34 references;ambiguous units omitted
Oddzielne odniesienia dla 6V Typ 16 i 12V Typ 34; pominięto niejednoznaczne jednostki

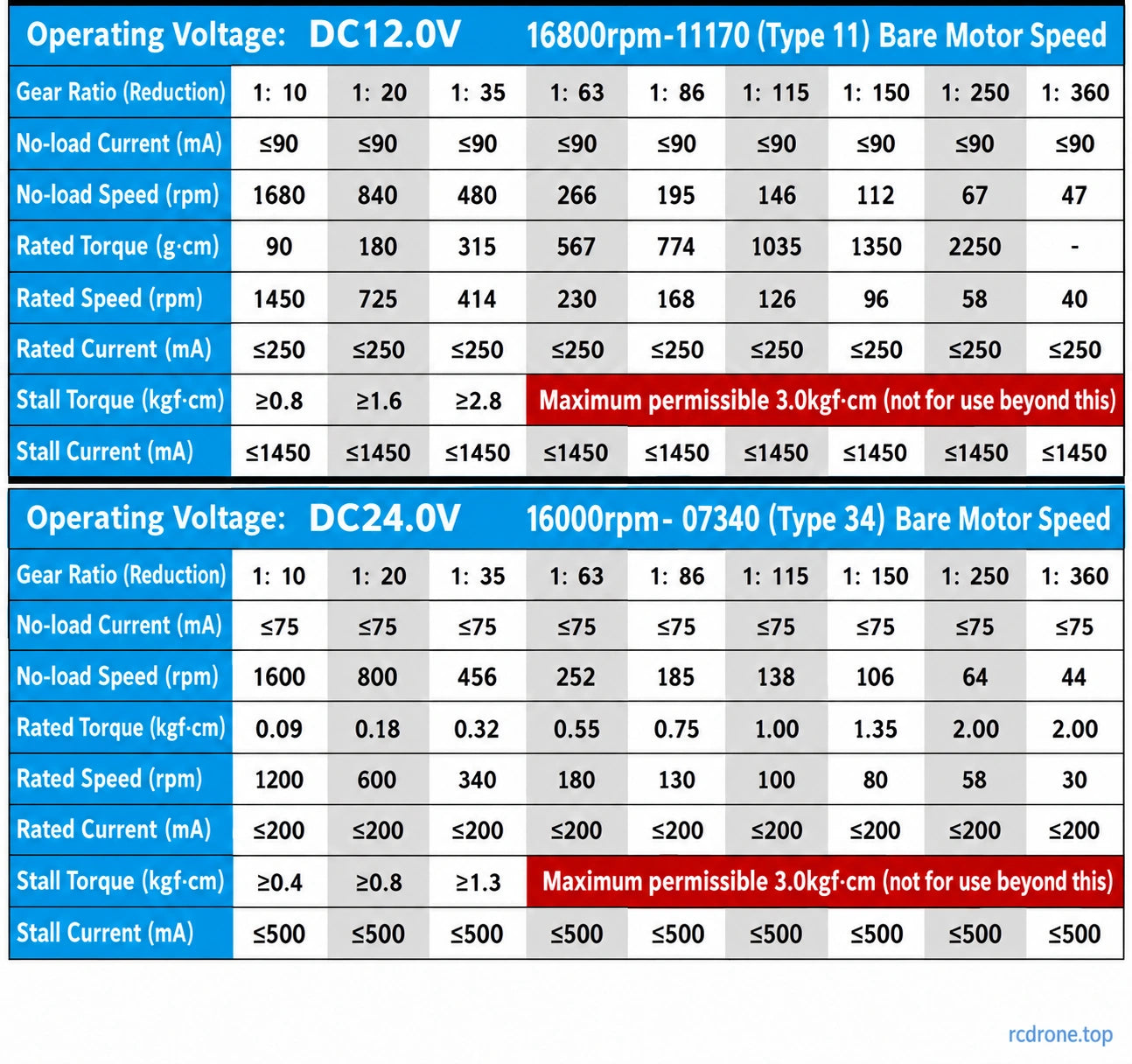

Separate12V Type11 and24V Type34 references;conflicting12V360:1 rated torque omitted
Oddzielne odniesienia dla 12V Typ 11 i 24V Typ 34; pominięto sprzeczny moment obrotowy 12V360:1

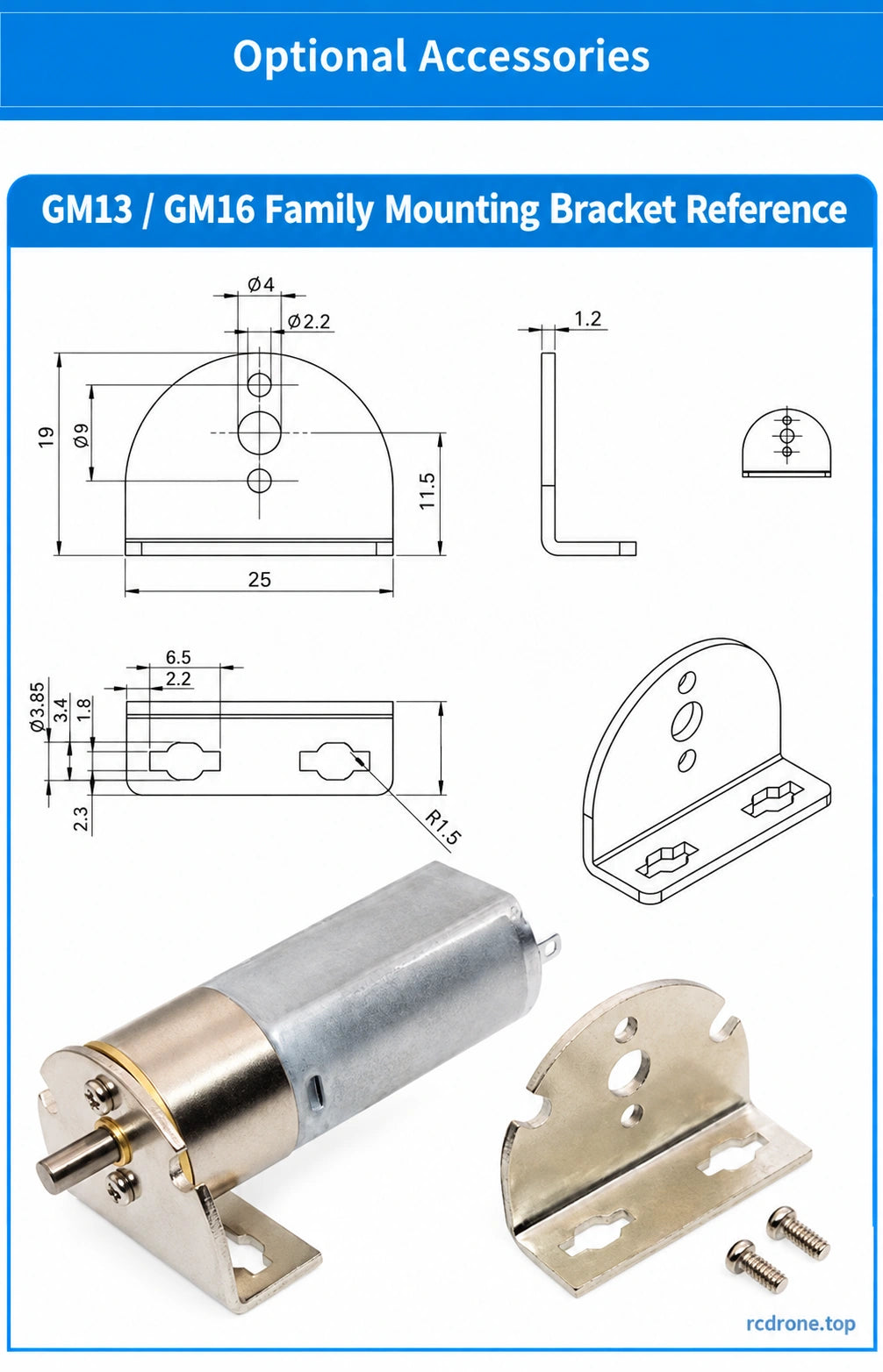

GM13/GM16 family mounting-bracket drawing and installation reference
Rysunek uchwytu montażowego rodziny GM13/GM16 i odniesienie do instalacji

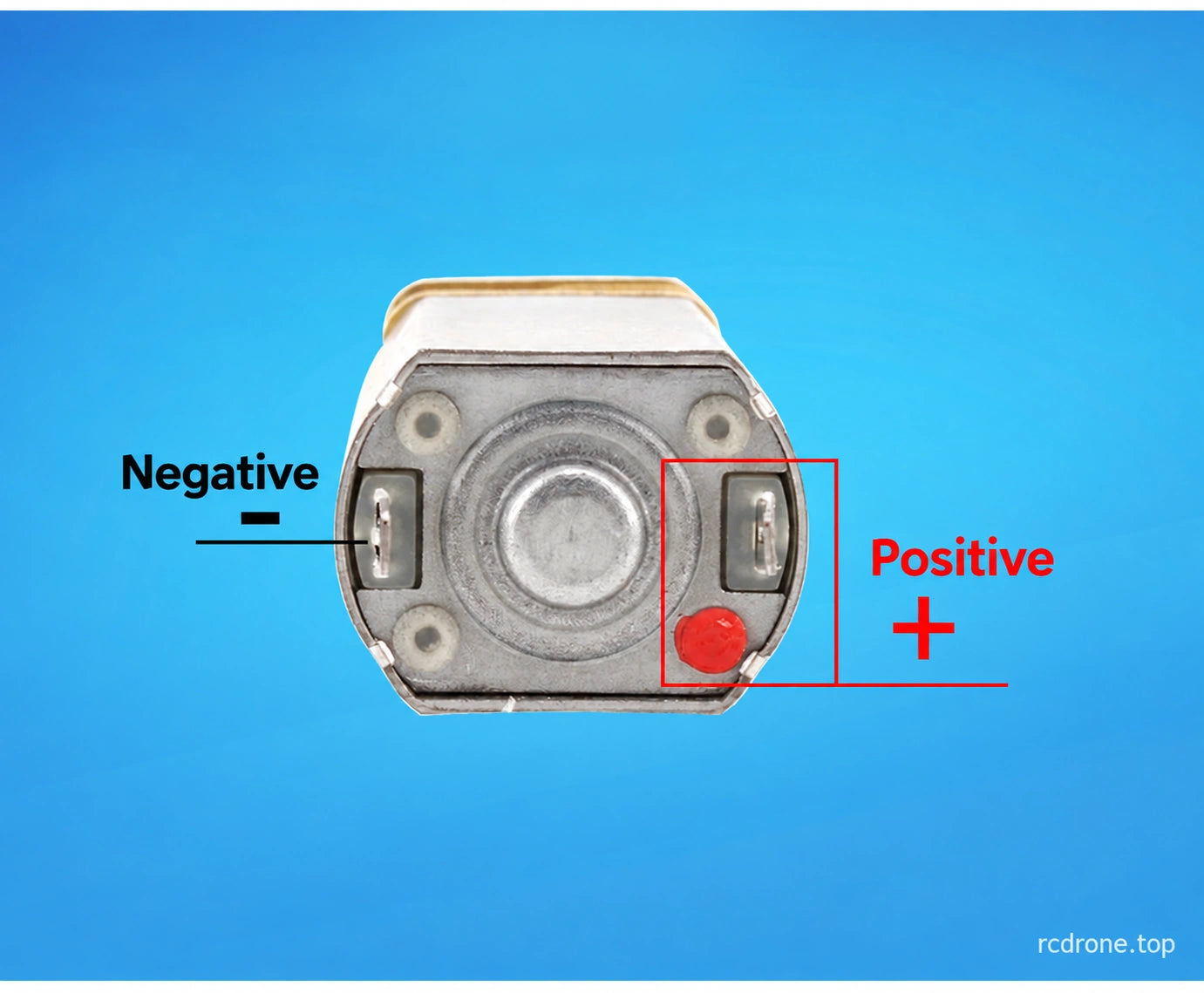

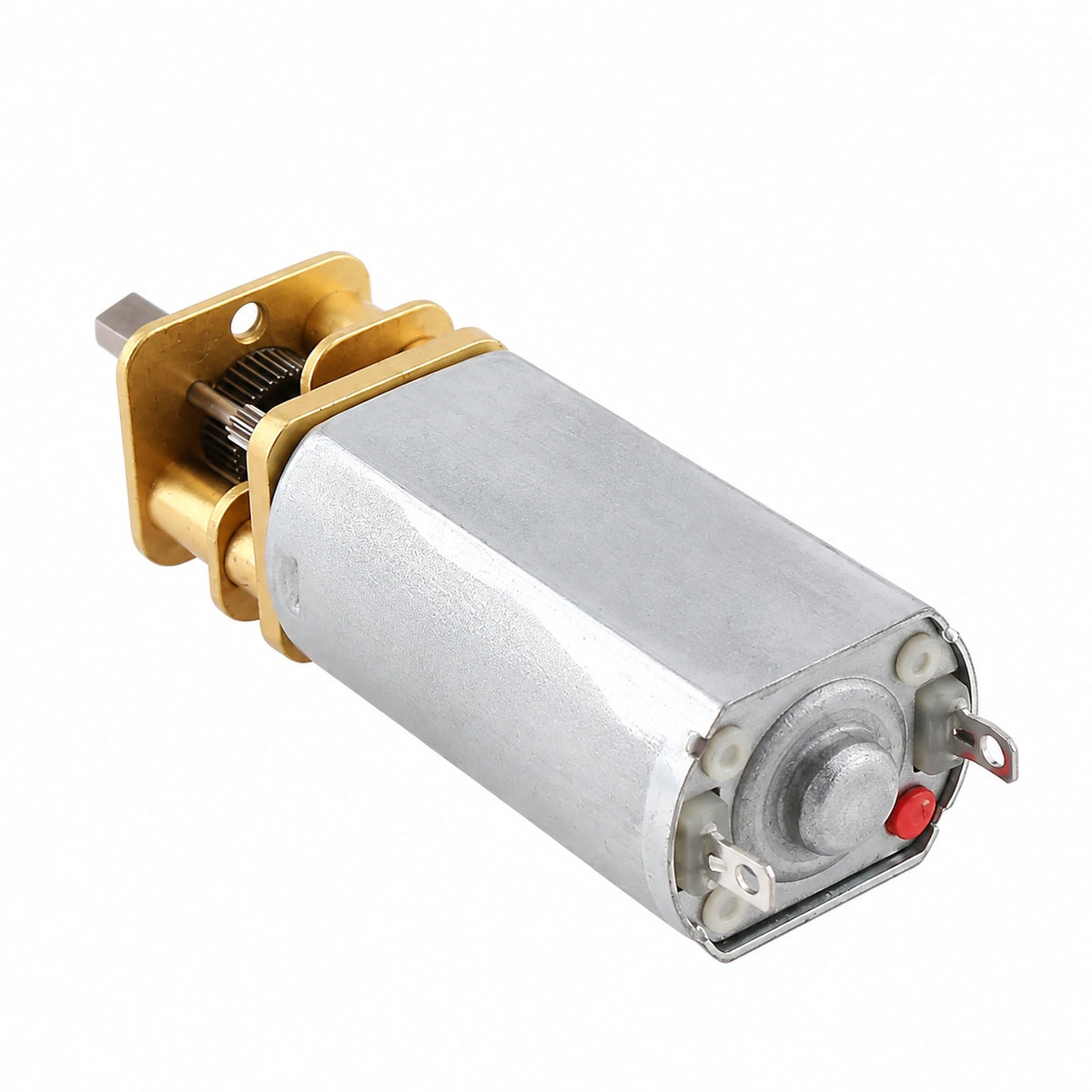

Rear motor-terminal polarity reference
Odniesienie do polaryzacji zacisków silnika z tyłu
