Przegląd

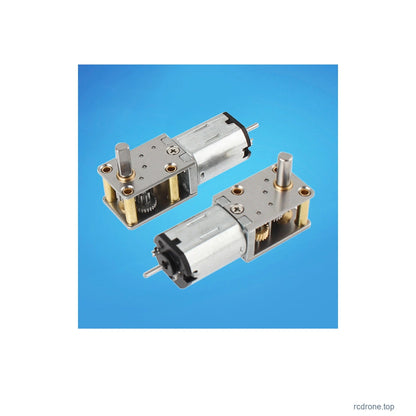

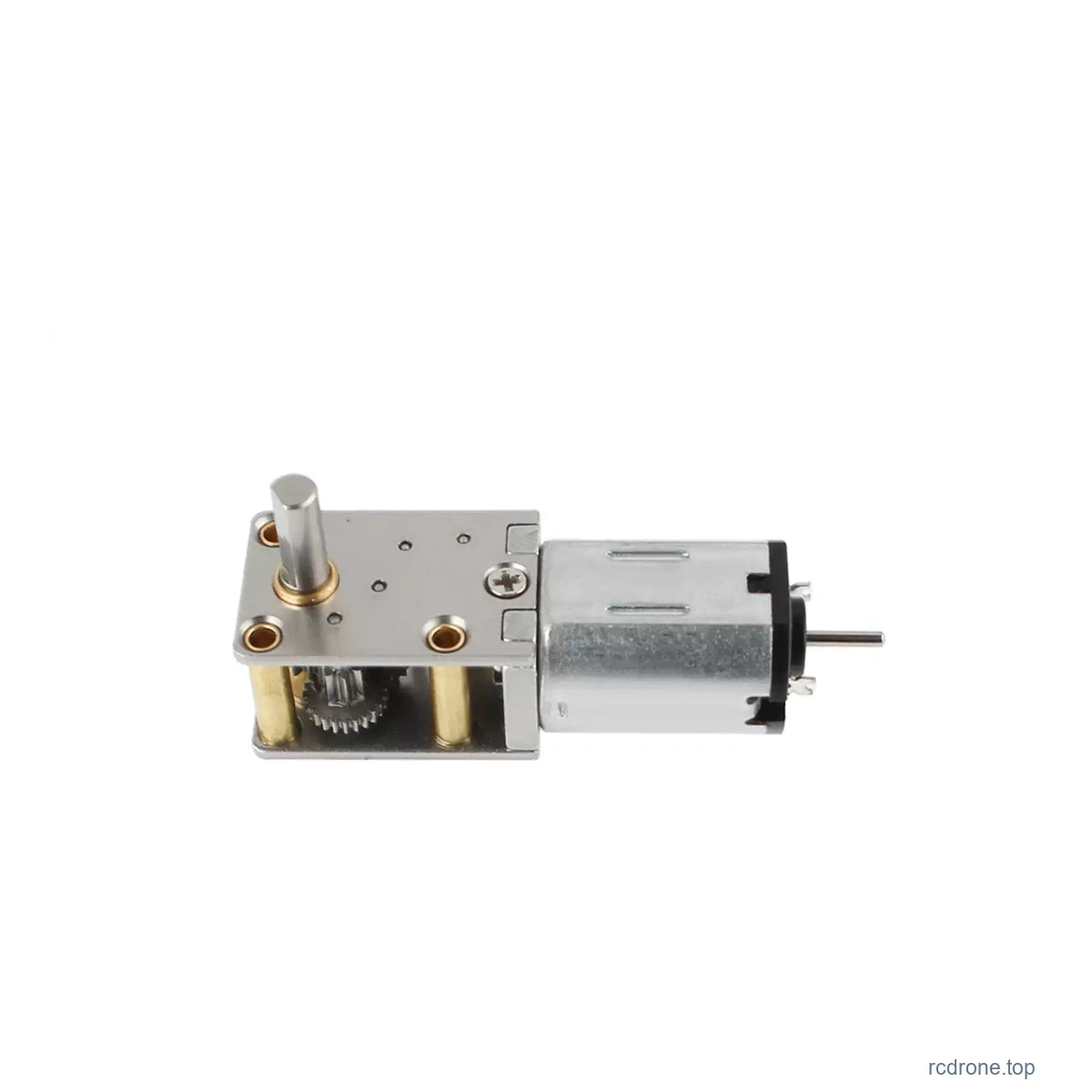

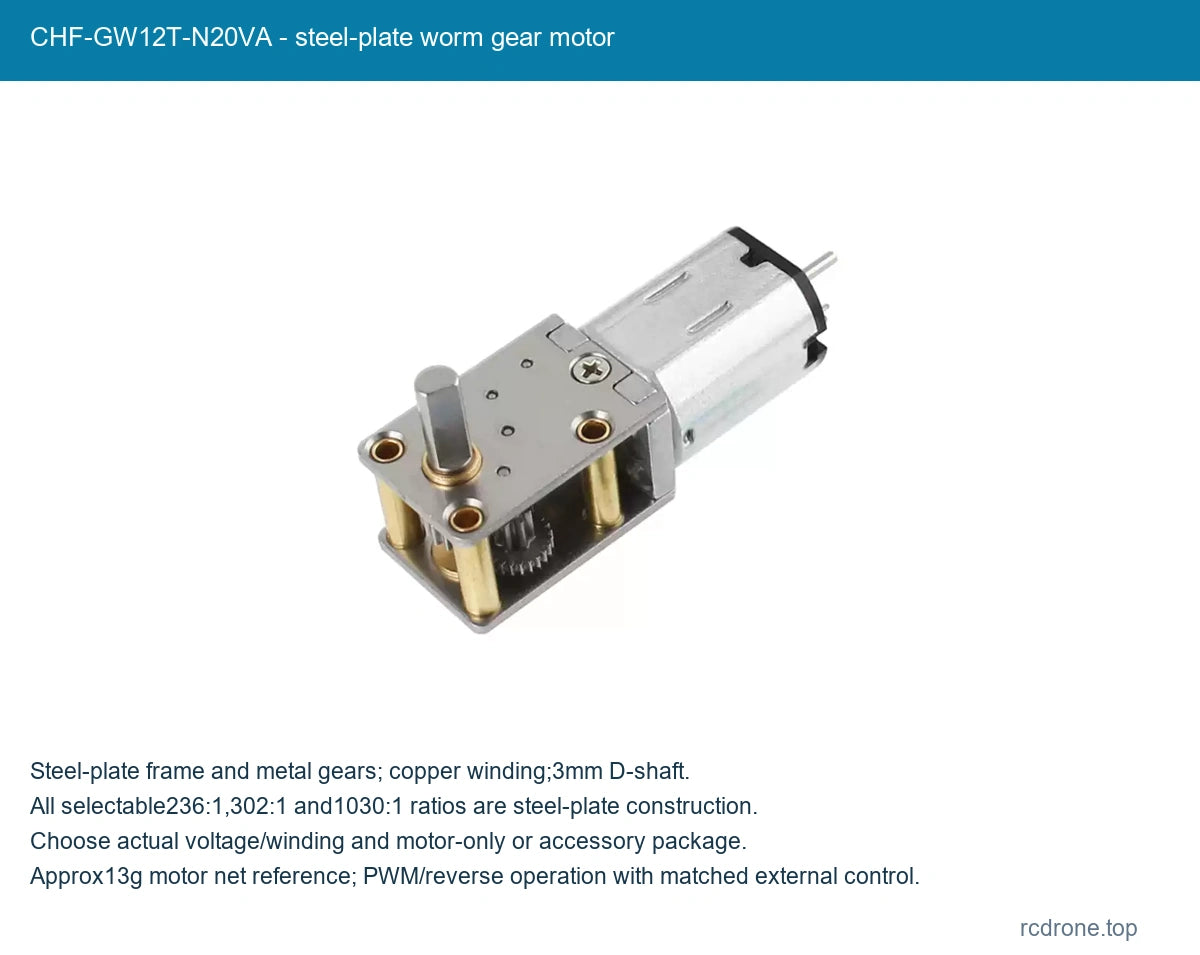

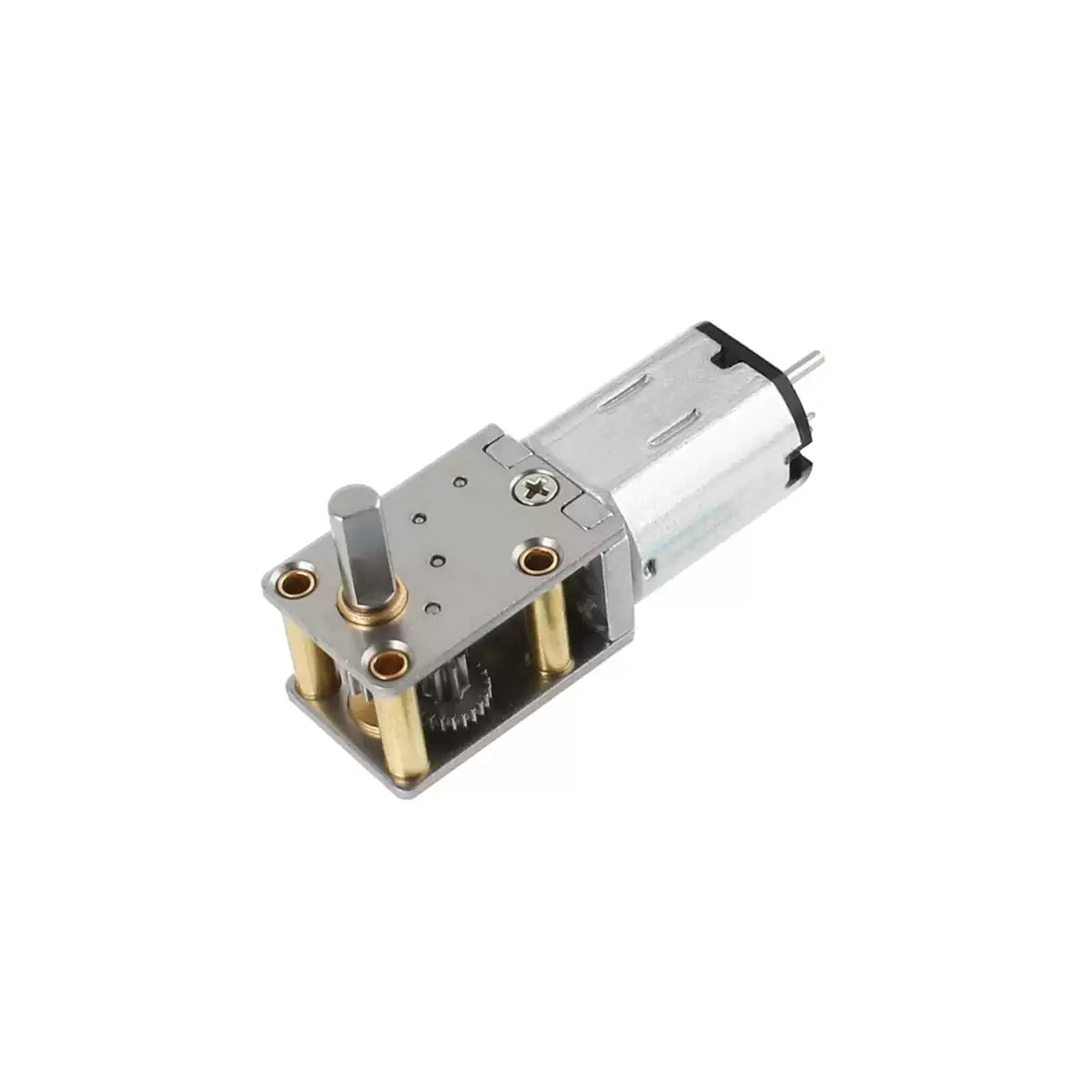

Seria CHIHAI MOTOR CHF-GW12T-N20VA z stalową obudową to miniaturowy silnik z przekładnią DC z wałem D o średnicy 3 mm i wzmocnioną stalową ramą przekładni. Wszystkie opcje tutaj wykorzystują konstrukcję ze stali, z redukcją 236:1, 302:1 lub 1030:1. Wybierz napięcie/uzwojenie oraz jeden z dziesięciu pakietów silnika, uchwytu, płytki, kontrolera lub zasilania.
Funkcje
- Rama stalowa wspiera wały przekładni dla stabilnego, kompaktowego montażu.

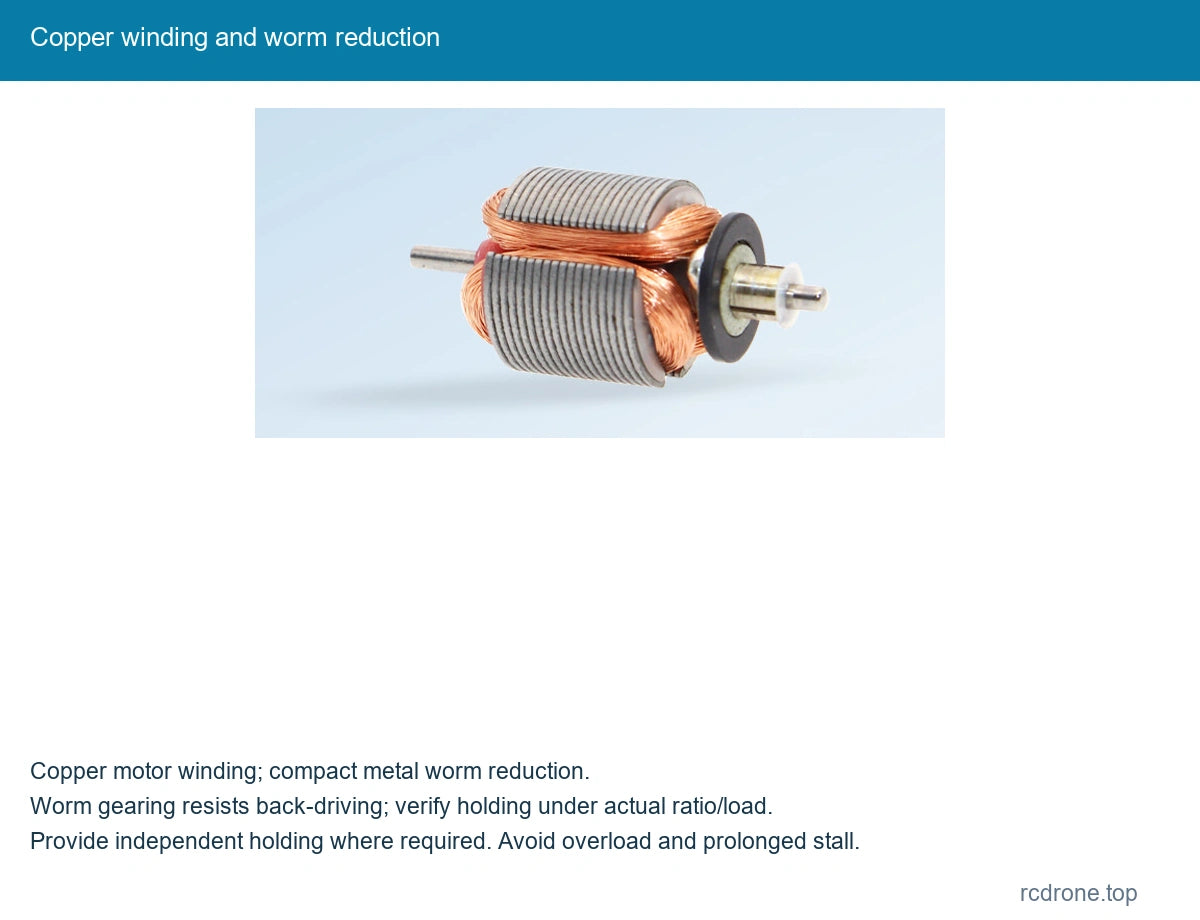

- Metalowa redukcja ślimakowa i miedziane uzwojenie silnika.
- Odwracalna rotacja DC i kompatybilna kontrola prędkości PWM.
- Trzy miejsca wsparcia o średnicy 1,4 mm z konstrukcją z zamkiem trójkątnym M1.4.
- Opcjonalna płytka połączeniowa bez lutowania, mini kontroler, uchwyt montażowy w kolorze zielonym/białym oraz zestawy zasilania.
Specyfikacje
| Przedmiot | Specyfikacja |
|---|---|
| Model | CHF-GW12T-N20VA, wersja z ramą stalową |
| Silnik | Silnik prądu stałego z magnesem trwałym; redukcja ślimakowa; brak enkodera |
| Wybieralne przełożenia | 236:1,302:1,1030:1, cała konstrukcja stalowa |
| Wybieralne uzwojenia | 3V B45,6V B45,6V A35,12V A35 |

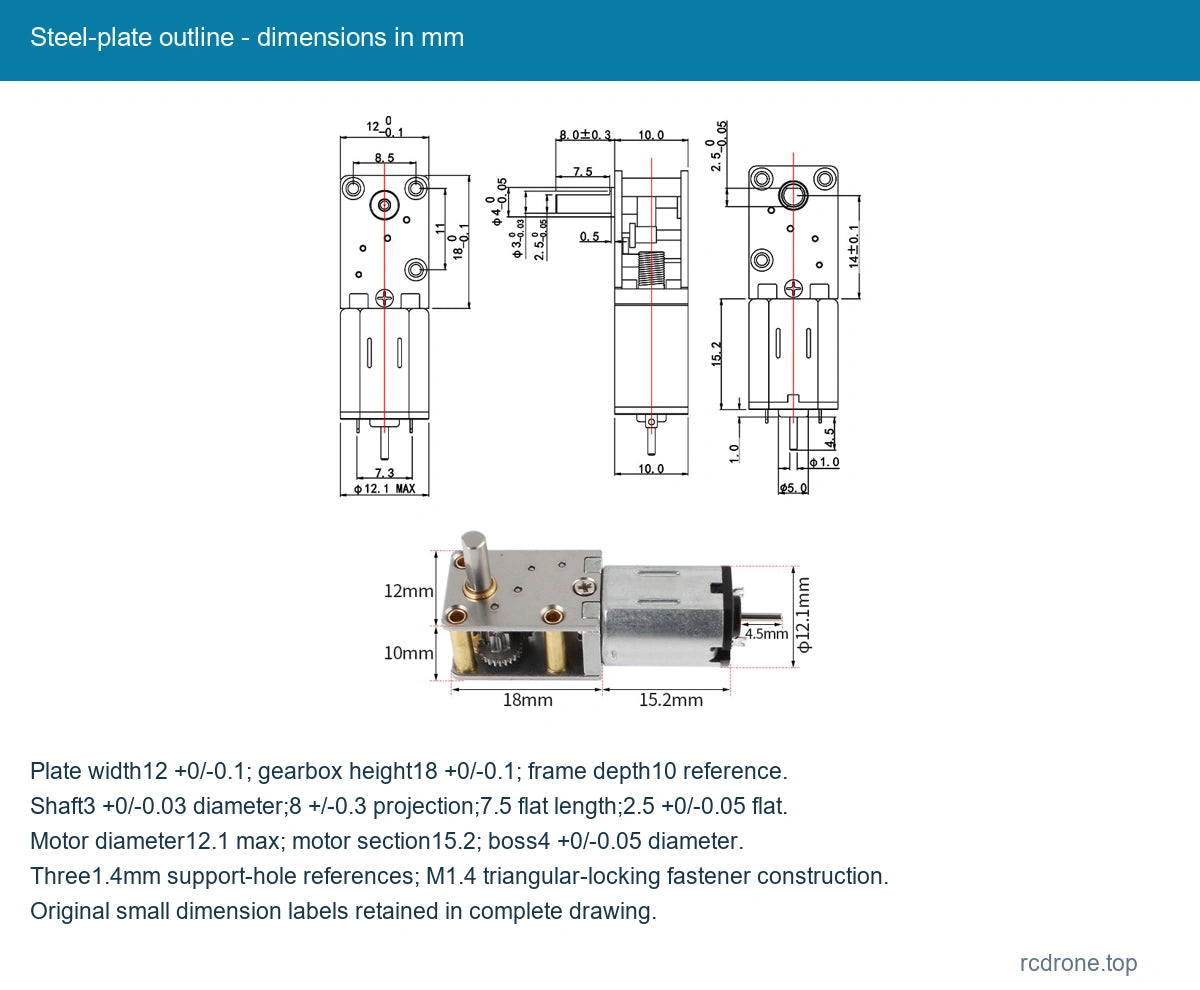

| Wał wyjściowy | Wał D o średnicy 3 mm, średnica+0/-0.03 mm;8 ±0.3 mm projekcja |
| D-płaski / kołnierz | 7.5 mm długość płaska odniesienia;2.5 mm płaska+0/-0.05;4 mm kołnierz+0/-0.05 |
| Przekładnia | Szerokość płyty 12 mm+0/-0.1; wysokość 18 mm+0/-0.1;10 mm głębokość odniesienia |
| Silnik może | 12.1 mm maksymalna średnica;15.2 mm długość odniesienia |
| Rama wspiera | Trzy 1.4 mm odniesienia otworów wsparcia; konstrukcja z zamkiem trójkątnym M1.4 |
| Inne odniesienia rysunkowe | 8.5 mm odstęp środków otworów;11 mm i 14 ±0.1 mm odniesienia przedniej powierzchni;0.5 mm krok |
| Waga netto | Około 13 g tylko silnik |
| Kontrola prędkości | PWM z kompatybilnym zewnętrznym kontrolerem; odwróć biegunowość silnika dla przeciwnych obrotów |
| Zachowanie trzymania | Przekładnia ślimakowa opiera się na napędzie wstecznym; weryfikować pod rzeczywistym stosunkiem i obciążeniem |
Przewodnik konfiguracji
Wybierz 3V B45, 6V B45, 6V A35 lub 12V A35, aby dopasować do zamierzonego zasilania. A35 i B45 to różne odniesienia uzwojeń silnika, a nie wybory enkodera. Tabele wydajności rodziny zawierają kolumny odniesienia 42:1, 118:1 i 603:1, ale ta lista stalowych płyt oferuje tylko 236:1, 302:1 i 1030:1. Inne stosunki nie są dodatkowymi kombinacjami do wyboru.

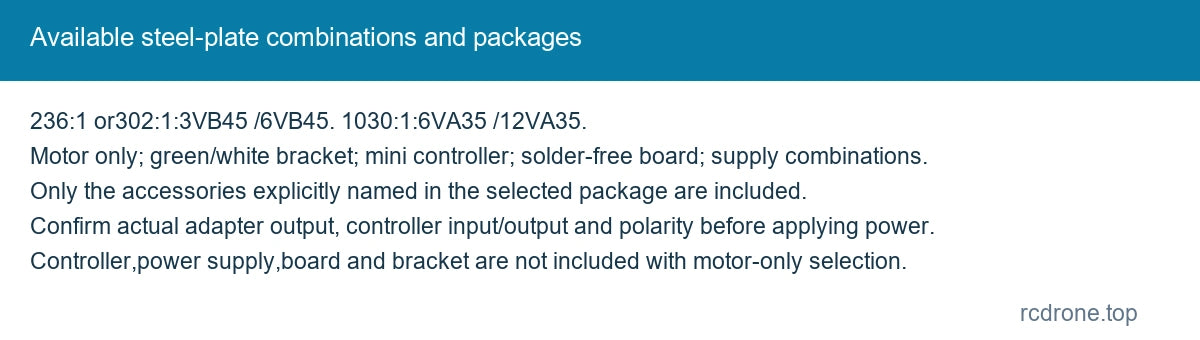

Dostępne kombinacje to 236:1 i 302:1 z 3V B45 lub 6V B45, oraz 1030:1 z 6V A35 lub 12V A35. Oferowane są tylko rzeczywiste kombinacje dostępne w magazynie.
Wydajność silnika
Wartości bez obciążenia, nominalne i zablokowane opisują różne warunki pracy. Wszystkie wartości prądu i momentu zablokowanego są odniesieniami górnymi. Unikaj ciągłego zablokowania; wartości momentu nie ustalają ładunku podnoszącego ani oceny hamulca bezpieczeństwa. Kolumny momentu zachowują niezależnie zaokrąglone odniesienia kgf·cm i N·m.

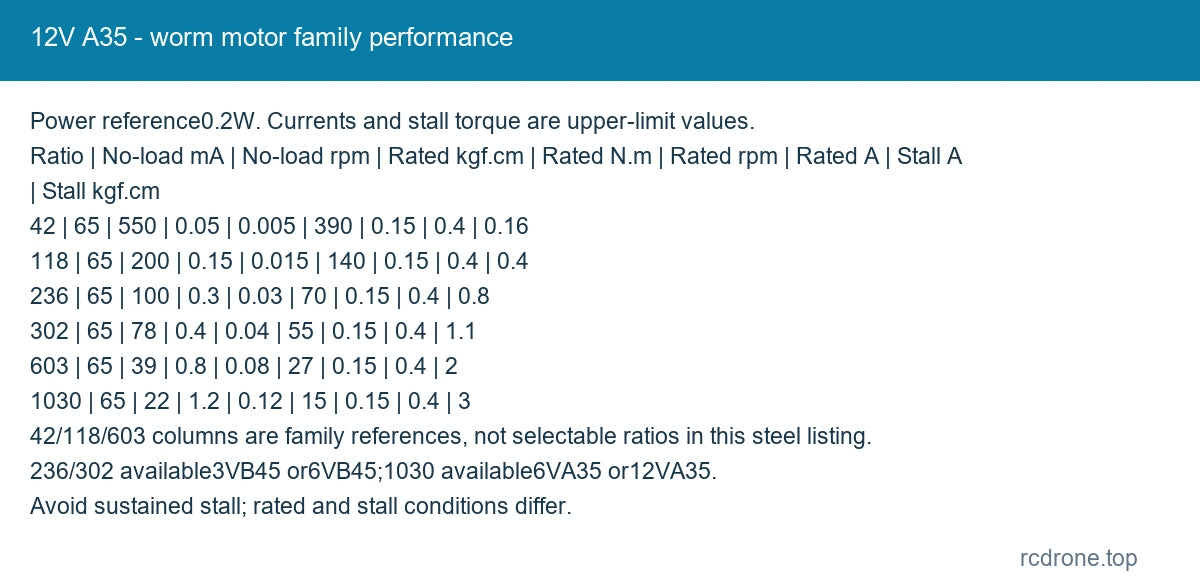

12V A35
Odniesienie mocy 0.2 W.
| Stosunek | Bez obciążenia mA max | Bez obciążenia rpm | Nominalne kgf·cm | Nominalne N·m | Nominalne rpm | Nominalne A max | Zablokowane A max | Zablokowane kgf·cm max |
|---|---|---|---|---|---|---|---|---|
| 42:1 | 65 | 550 | 0.05 | 0.005 | 390 | 0.15 | 0.4 | 0.16 |
| 118:1 | 65 | 200 | 0.15 | 0.015 | 140 | 0.15 | 0.4 | 0.4 |
| 236:1 | 65 | 100 | 0.3 | 0.03 | 70 | 0.15 | 0.4 | 0.8 |
| 302:1 | 65 | 78 | 0.4 | 0.04 | 55 | 0.15 | 0.4 | 1.1 |
| 603:1 | 65 | 39 | 0.8 | 0.08 | 27 | 0.15 | 0.4 | 2 |
| 1030:1 | 65 | 22 | 1.2 | 0.12 | 15 | 0.15 | 0.4 | 3 |

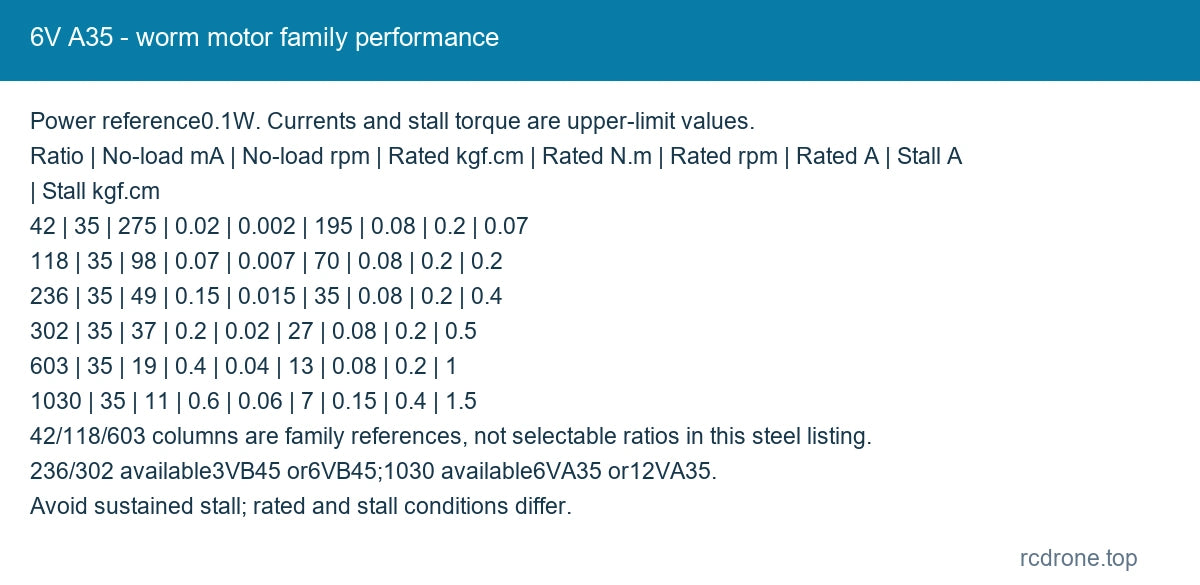

6V A35
Referencja mocy 0.1 W.
| Stosunek | Max mA bez obciążenia | Max rpm bez obciążenia | Rated kgf·cm | Rated N·m | Rated rpm | Max A rated | Max A w zablokowaniu | Max kgf·cm w zablokowaniu |
|---|---|---|---|---|---|---|---|---|
| 42:1 | 35 | 275 | 0.02 | 0.002 | 195 | 0.08 | 0.2 | 0.07 |
| 118:1 | 35 | 98 | 0.07 | 0.007 | 70 | 0.08 | 0.2 | 0.2 |
| 236:1 | 35 | 49 | 0.15 | 0.015 | 35 | 0.08 | 0.2 | 0.4 |
| 302:1 | 35 | 37 | 0.2 | 0.02 | 27 | 0.08 | 0.2 | 0.5 |
| 603:1 | 35 | 19 | 0.4 | 0.04 | 13 | 0.08 | 0.2 | 1 |
| 1030:1 | 35 | 11 | 0.6 | 0.06 | 7 | 0.15 | 0.4 | 1.5 |

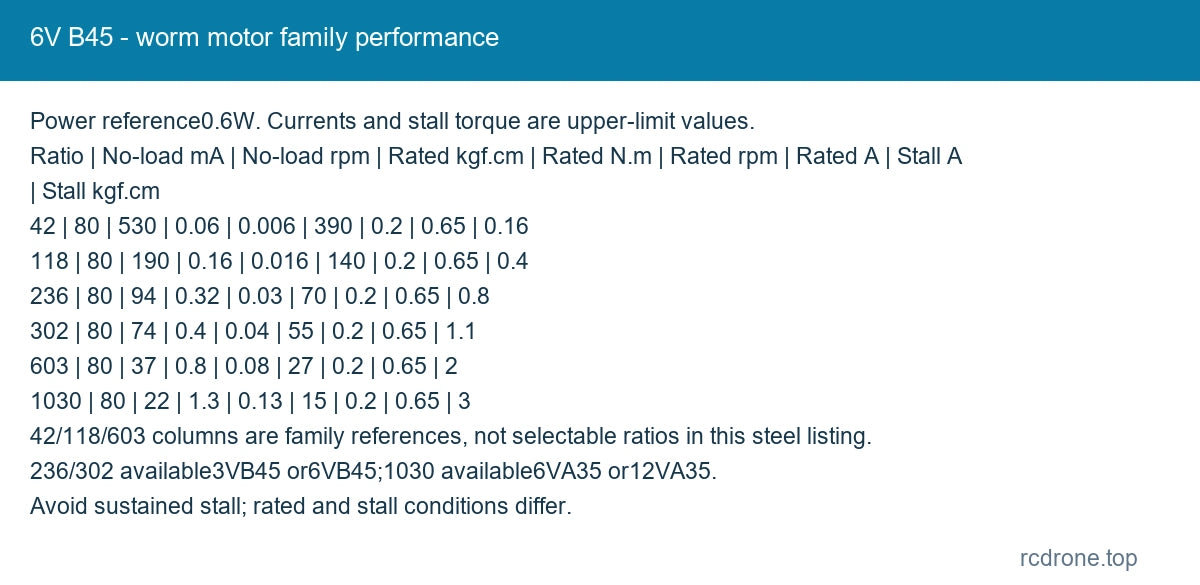

6V B45
Referencja mocy 0.6 W.
| Stosunek | Max mA bez obciążenia | Max rpm bez obciążenia | Rated kgf·cm | Rated N·m | Rated rpm | Rated A max | Stall A max | Max kgf·cm przy zablokowaniu |
|---|---|---|---|---|---|---|---|---|
| 42:1 | 80 | 530 | 0.06 | 0.006 | 390 | 0.2 | 0.65 | 0.16 |
| 118:1 | 80 | 190 | 0.16 | 0.016 | 140 | 0.2 | 0.65 | 0.4 |
| 236:1 | 80 | 94 | 0.32 | 0.03 | 70 | 0.2 | 0.65 | 0.8 |
| 302:1 | 80 | 74 | 0.4 | 0.04 | 55 | 0.2 | 0.65 | 1.1 |
| 603:1 | 80 | 37 | 0.8 | 0.08 | 27 | 0.2 | 0.65 | 2 |
| 1030:1 | 80 | 22 | 1.3 | 0.13 | 15 | 0.2 | 0.65 | 3 |

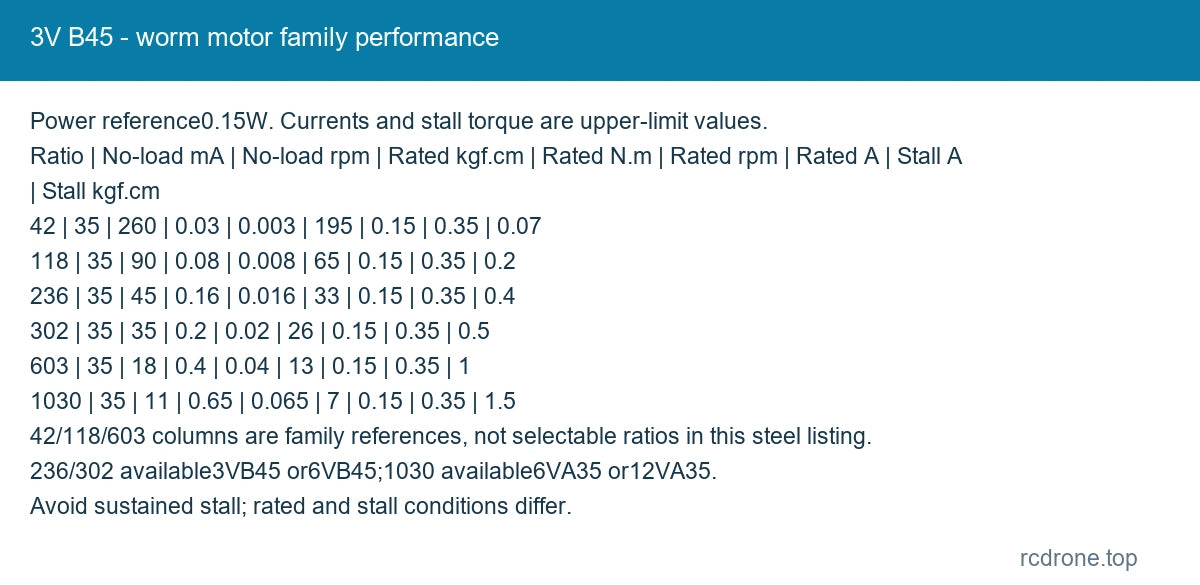

3V B45
Referencja mocy 0.15 W.
| Stosunek | Max mA bez obciążenia | Max rpm bez obciążenia | Rated kgf·cm | Rated N·m | Rated rpm | Rated A max | Stall A max | Max kgf·cm przy zablokowaniu |
|---|---|---|---|---|---|---|---|---|
| 42:1 | 35 | 260 | 0.03 | 0.003 | 195 | 0.15 | 0.35 | 0.07 |
| 118:1 | 35 | 90 | 0.08 | 0.008 | 65 | 0.15 | 0.35 | 0.2 |
| 236:1 | 35 | 45 | 0.16 | 0.016 | 33 | 0.15 | 0.35 | 0.4 |
| 302:1 | 35 | 35 | 0.2 | 0.02 | 26 | 0.15 | 0.35 | 0.5 |
| 603:1 | 35 | 18 | 0.4 | 0.04 | 13 | 0.15 | 0.35 | 1 |
| 1030:1 | 35 | 11 | 0.65 | 0.065 | 7 | 0.15 | 0.35 | 1.5 |
Zawartość opakowania
| Opakowanie | Włączone części |
|---|---|

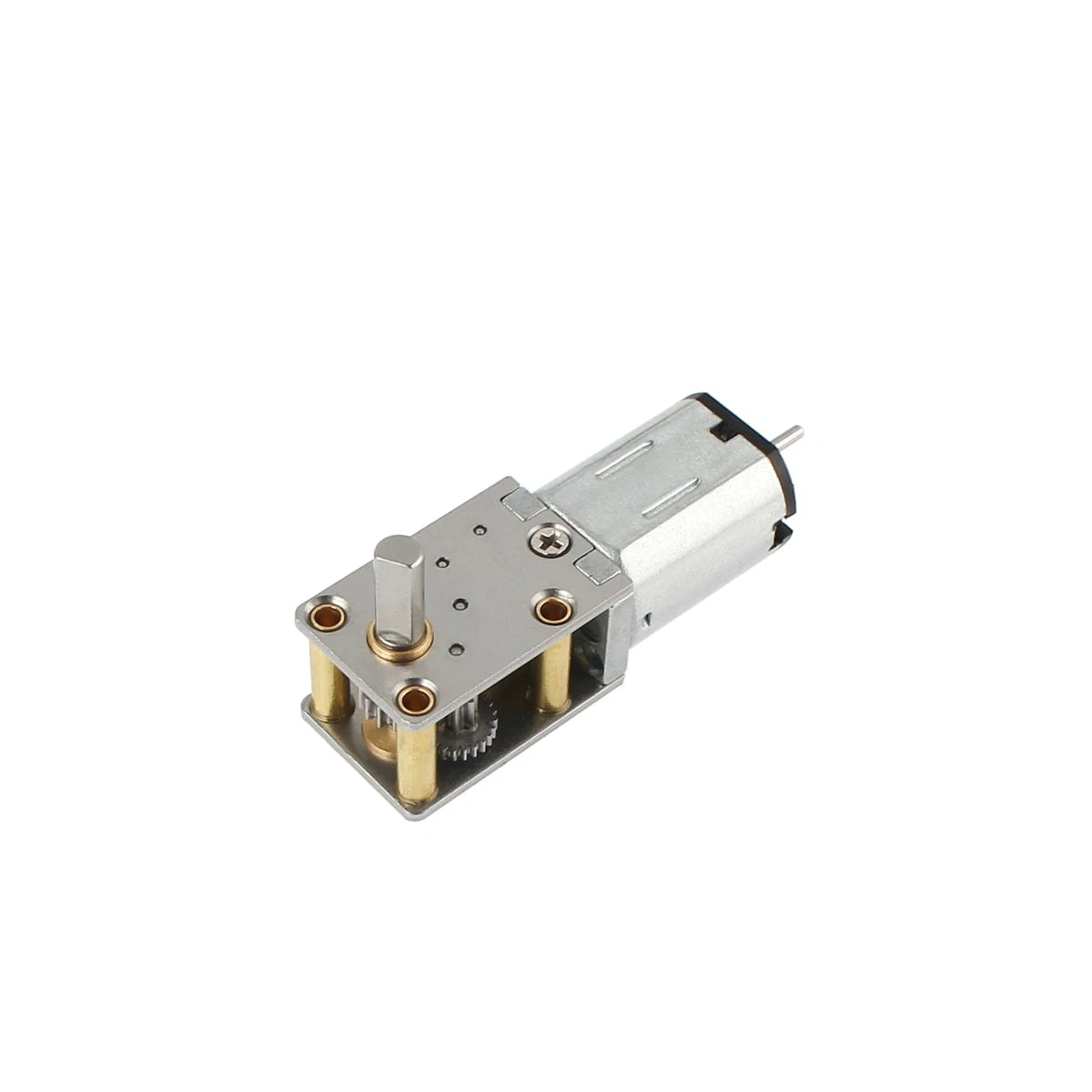

| Tylko silnik | Jeden silnik |

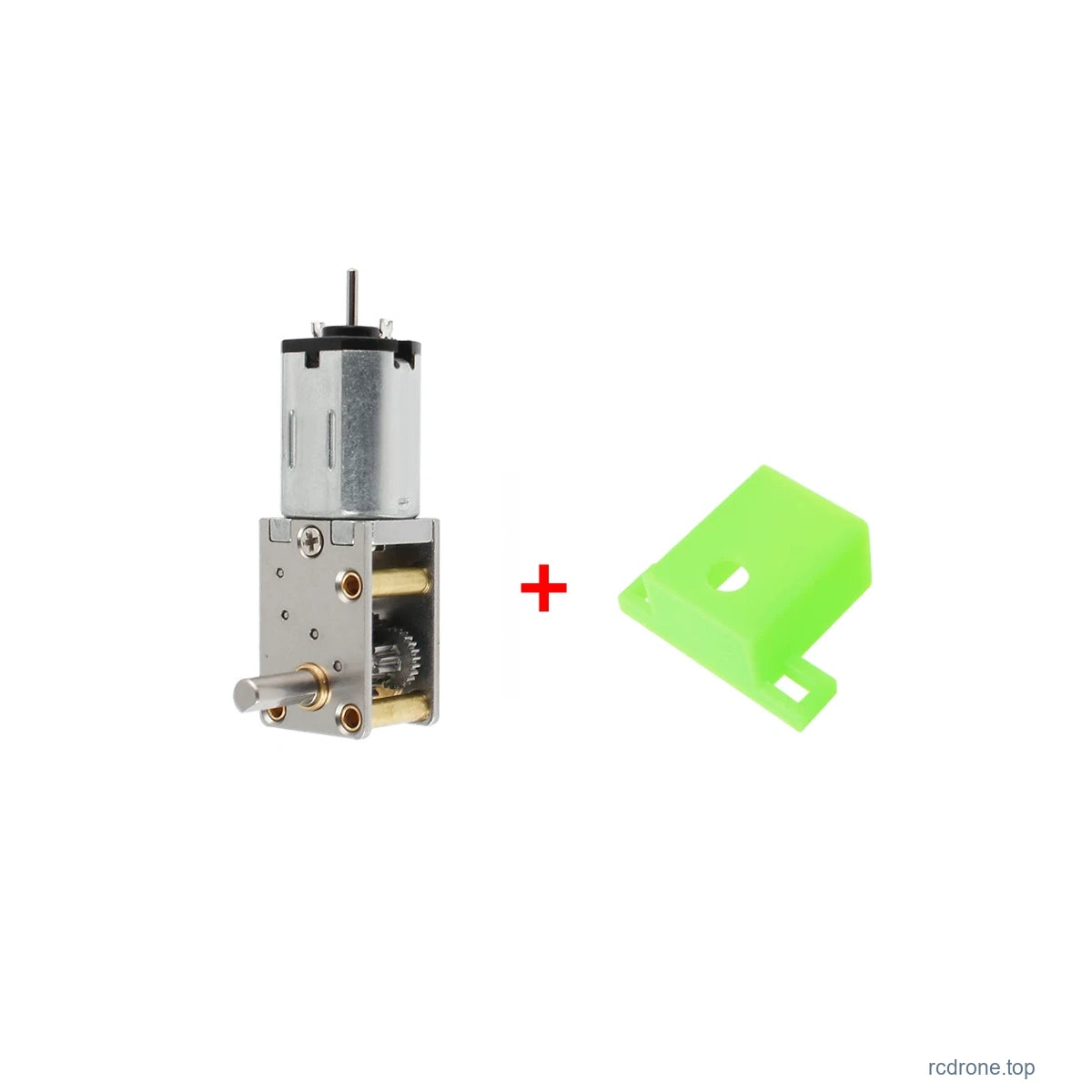

| Silnik + Zielony uchwyt | Silnik i jeden zielony uchwyt montażowy |

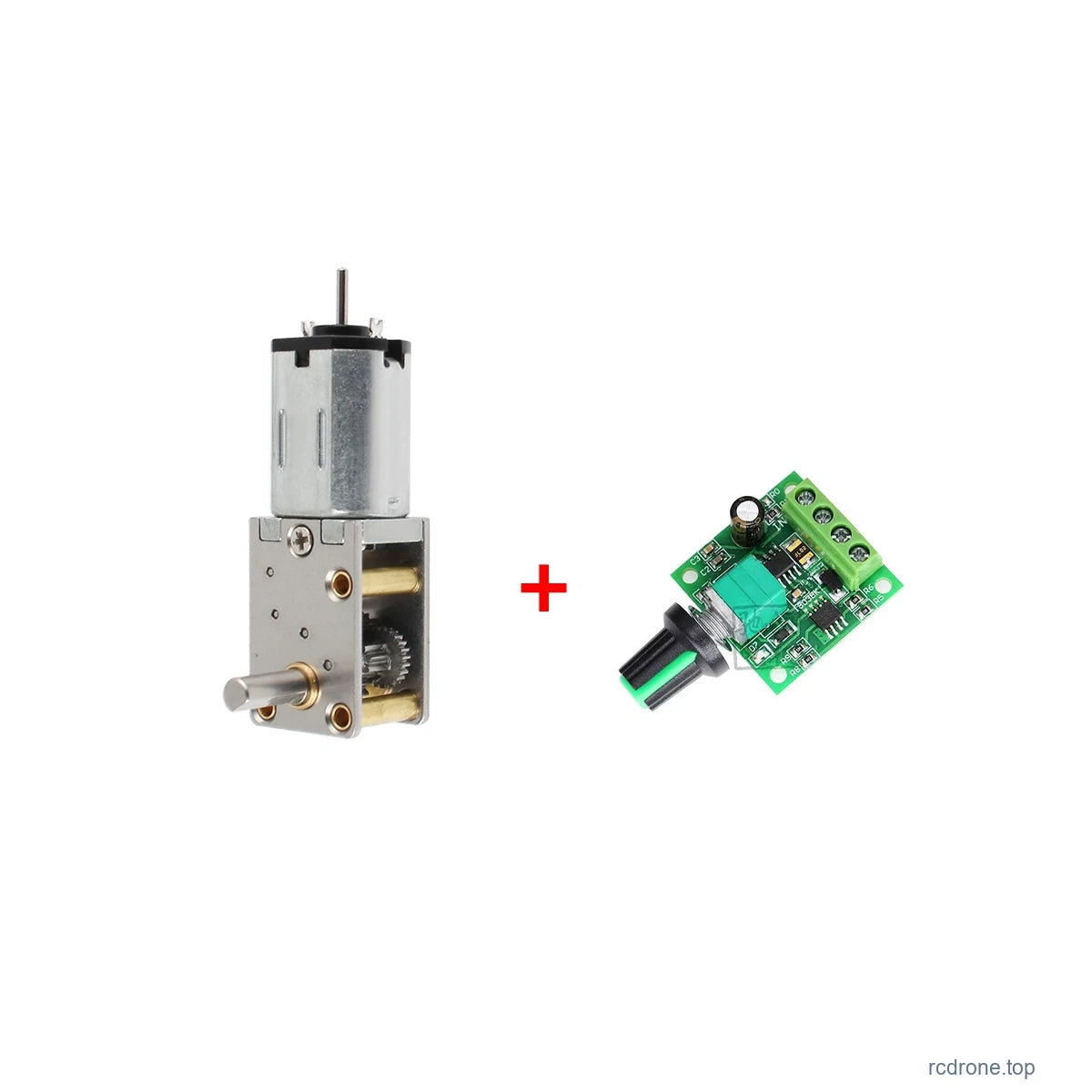

| Silnik + Mini kontroler | Silnik i jeden mini kontroler PWM |

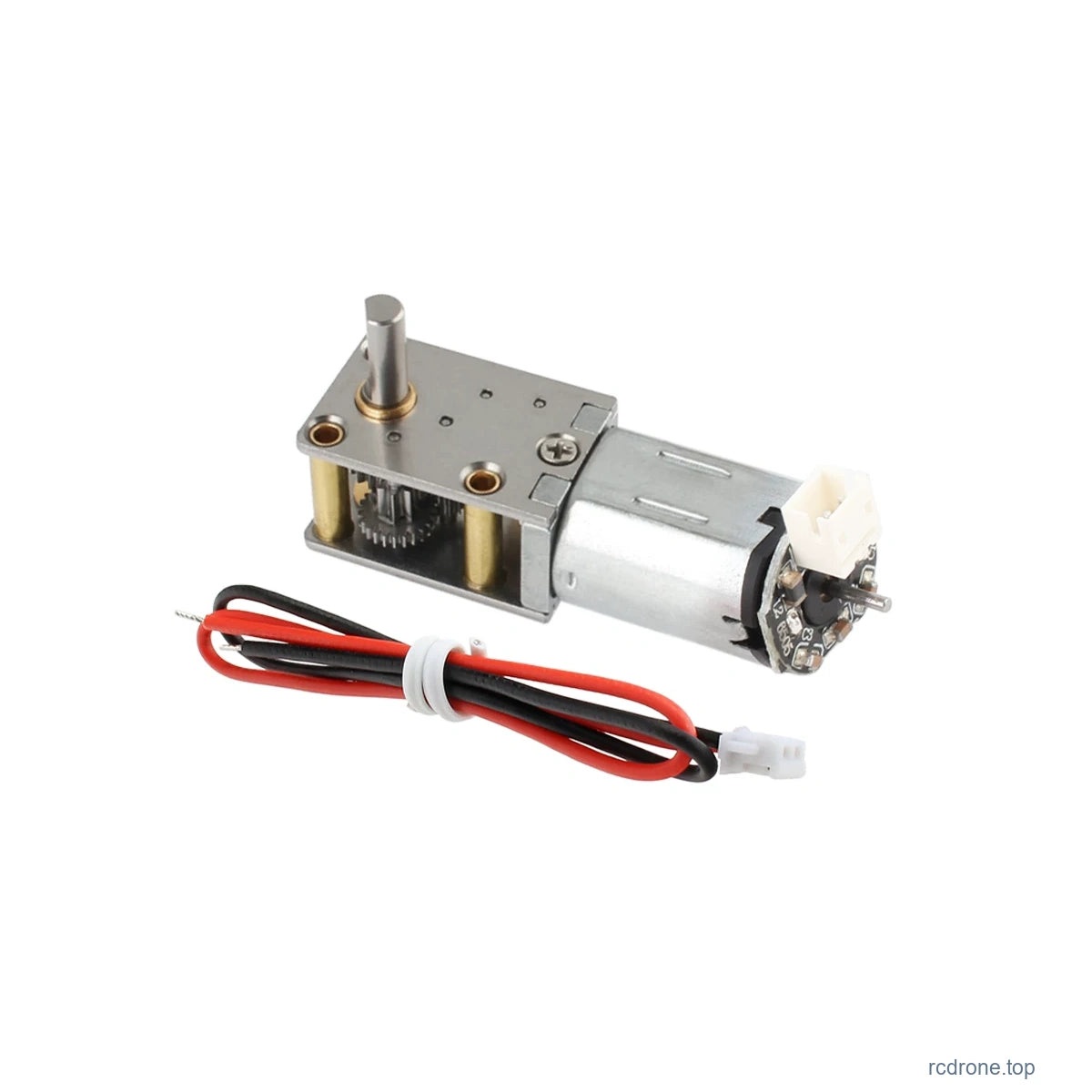

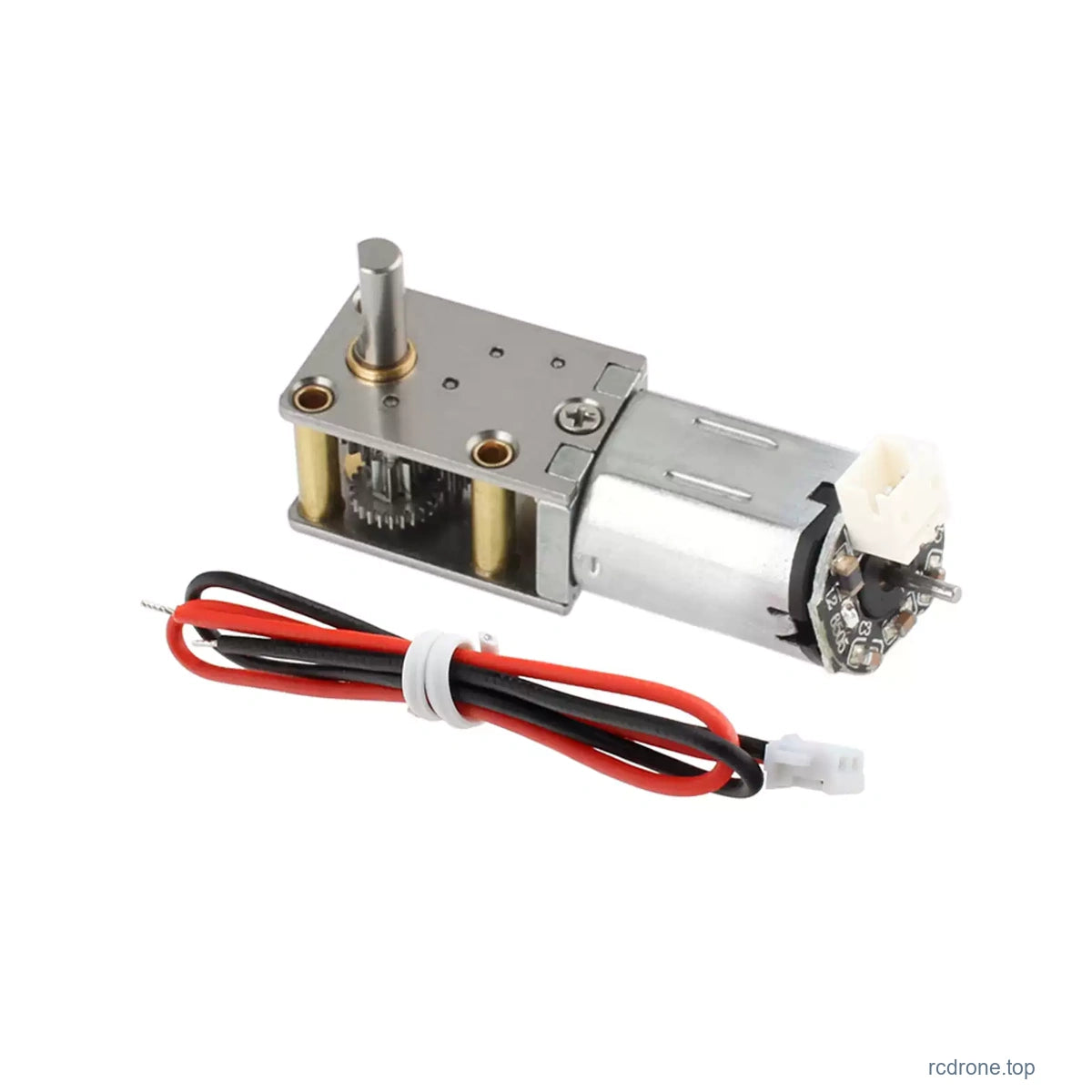

| Silnik + Płytka bez lutowania | Silnik z płytką bez lutowania i przewodem |

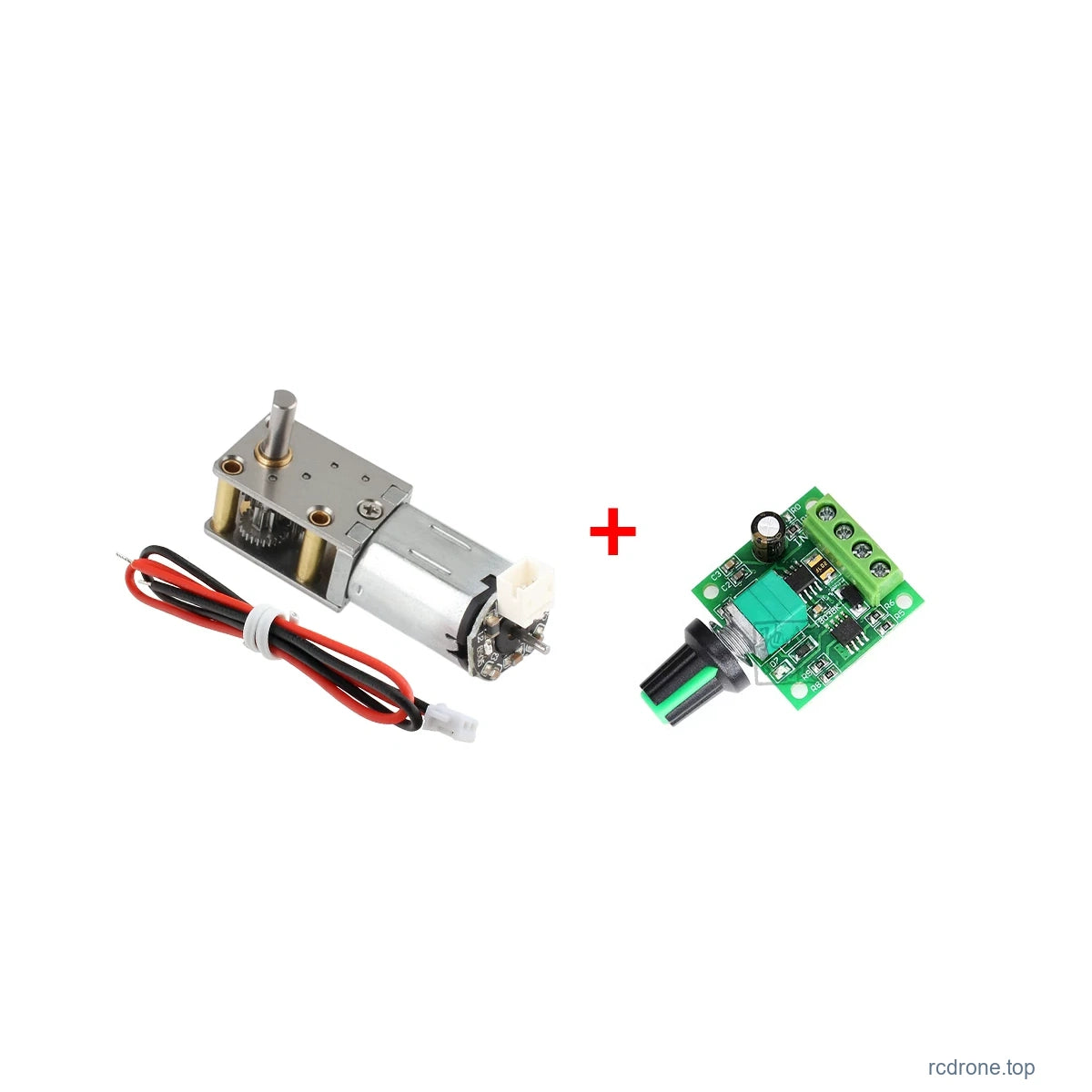

| Silnik + Płytka + Mini kontroler | Silnik z płytką i mini kontrolerem |

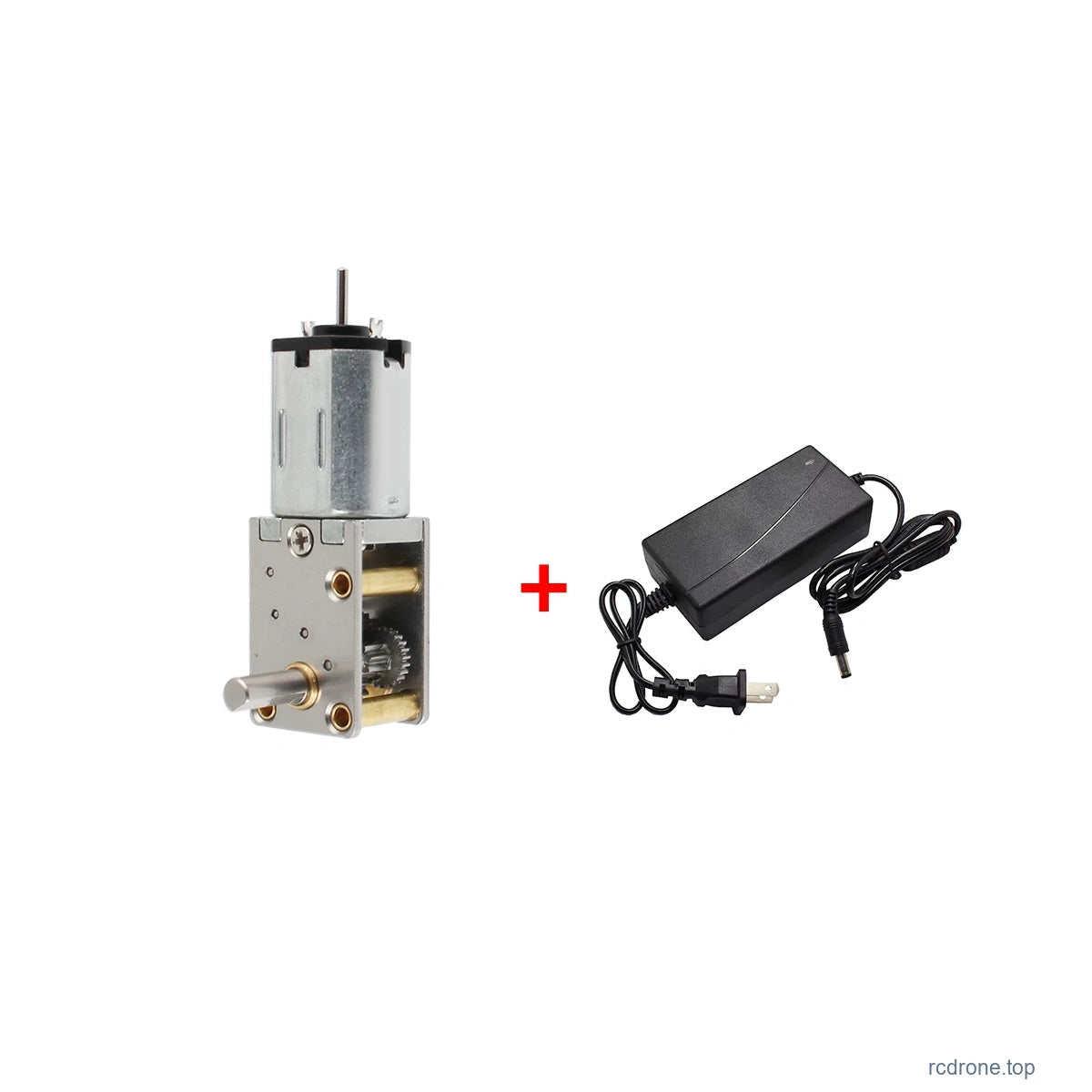

| Silnik + Zasilacz | Silnik i zasilacz DC |

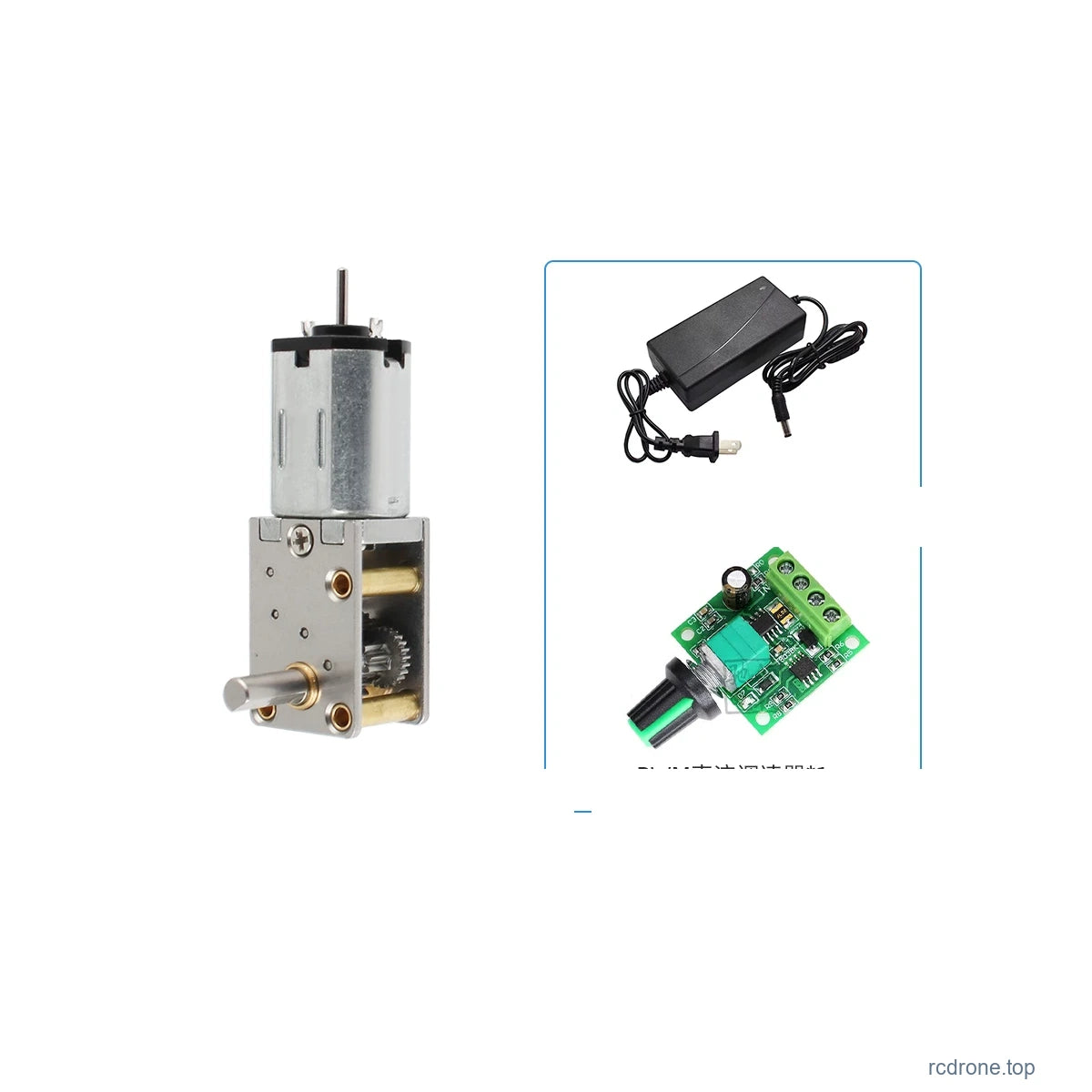

| Silnik + Zasilanie + Mini kontroler | Silnik, zasilanie DC i mini kontroler |

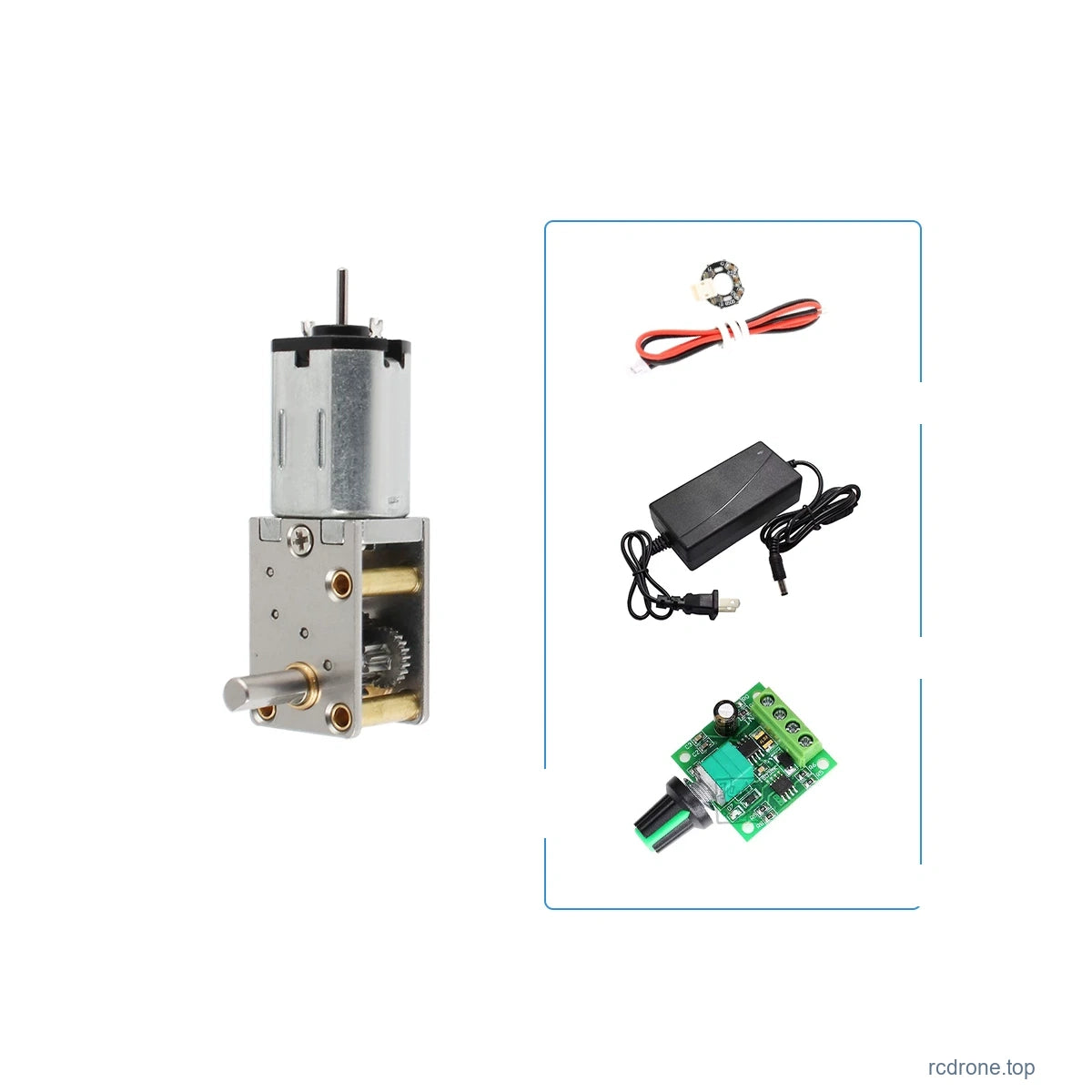

| Silnik + Płytka + Zasilanie + Kontroler | Silnik, płytka bez lutowania, zasilanie DC i kontroler |

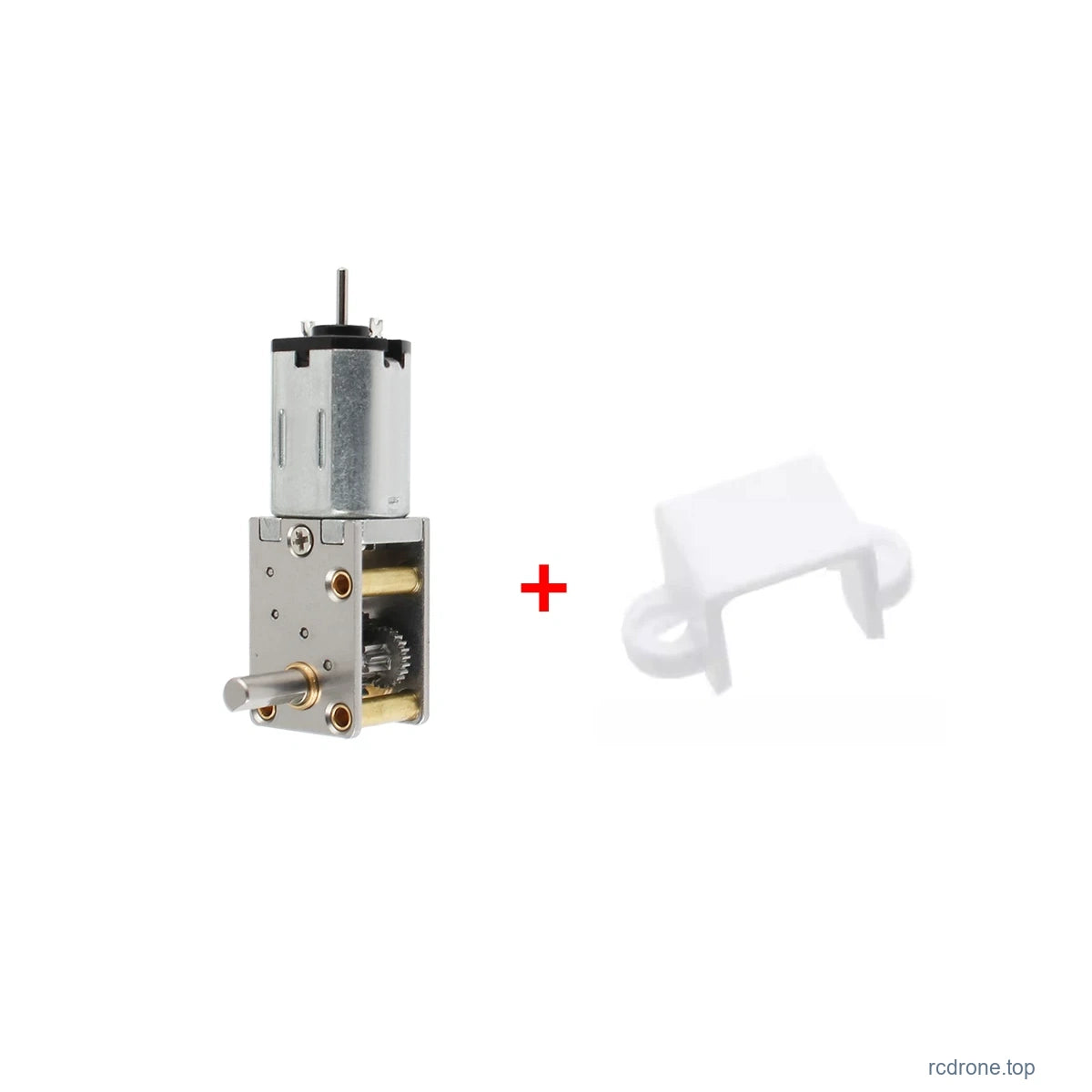

| Silnik + Biały uchwyt | Silnik i jeden biały uchwyt montażowy |

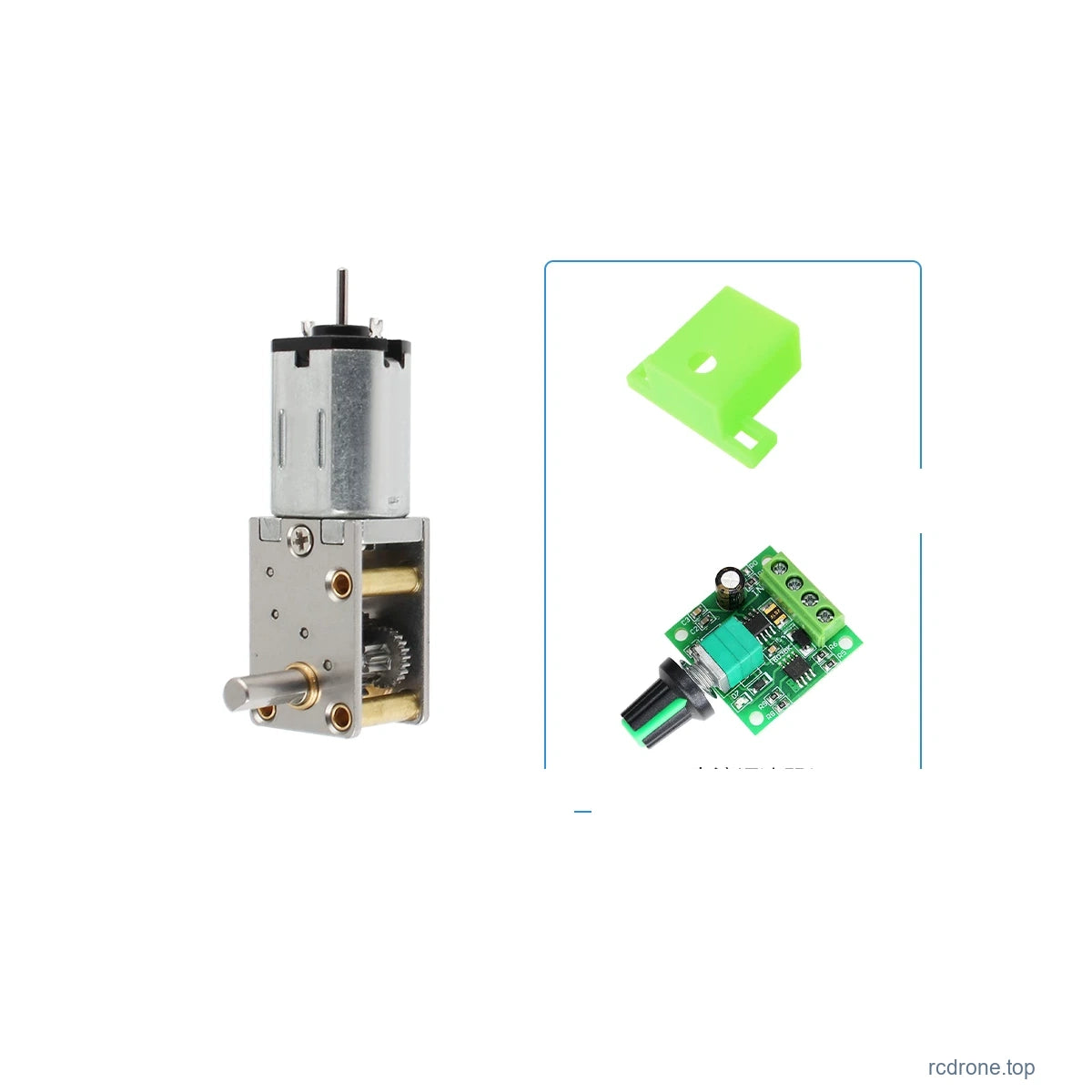

| Silnik + Kontroler + Zielony uchwyt | Silnik, mini kontroler i zielony uchwyt |
Instalacja i użycie

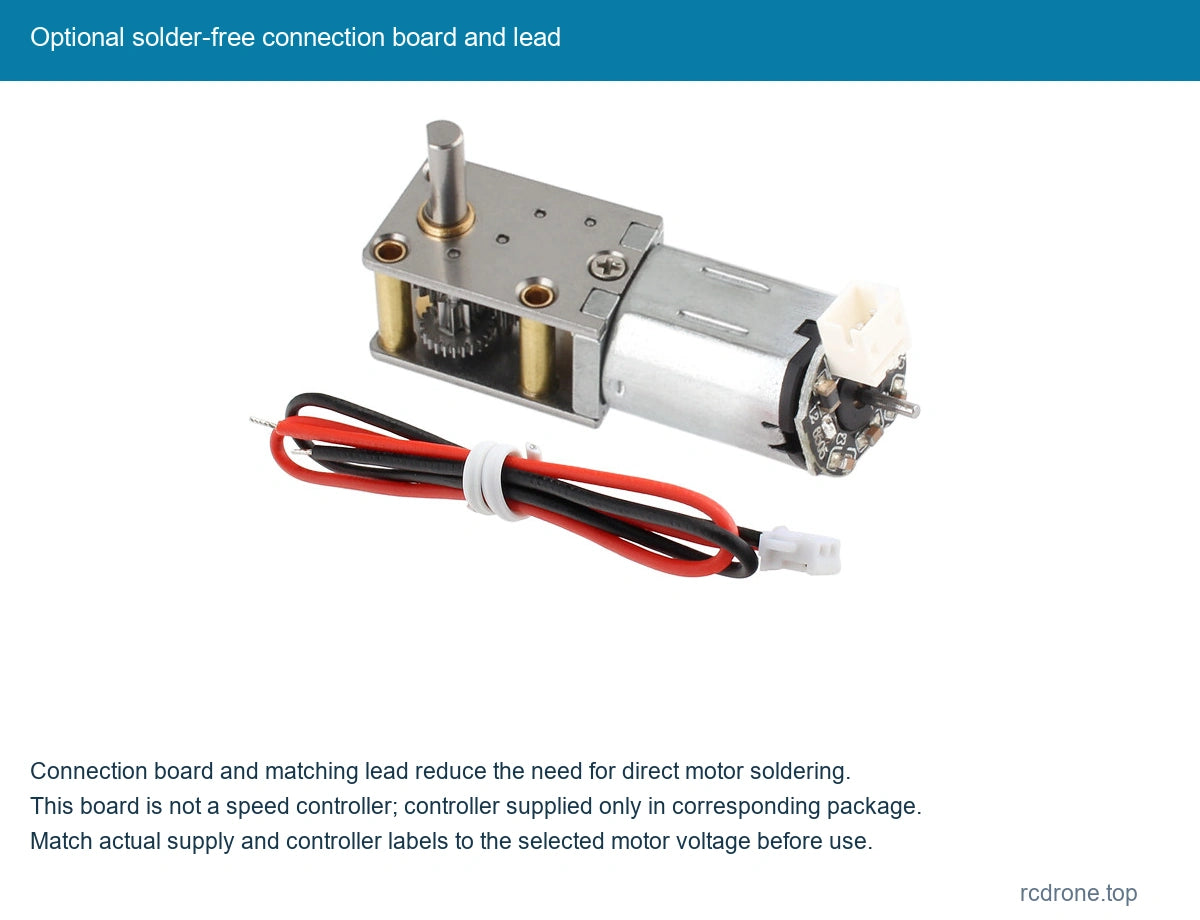

Dopasuj wybrane nawijanie do rzeczywistego zasilania DC przed podłączeniem zasilania.Zdjęcia zasilacza i kontrolera ilustrują części pakietu; sprawdź ich etykiety, napięcie wejściowe/wyjściowe oraz polaryzację złącza przed użyciem. Opcjonalna płyta bez lutowania i przewód zapewniają wygodne połączenie; same w sobie nie są kontrolerem prędkości. Mini-kontroler lub zasilacz jest dołączony tylko w odpowiednim pakiecie.

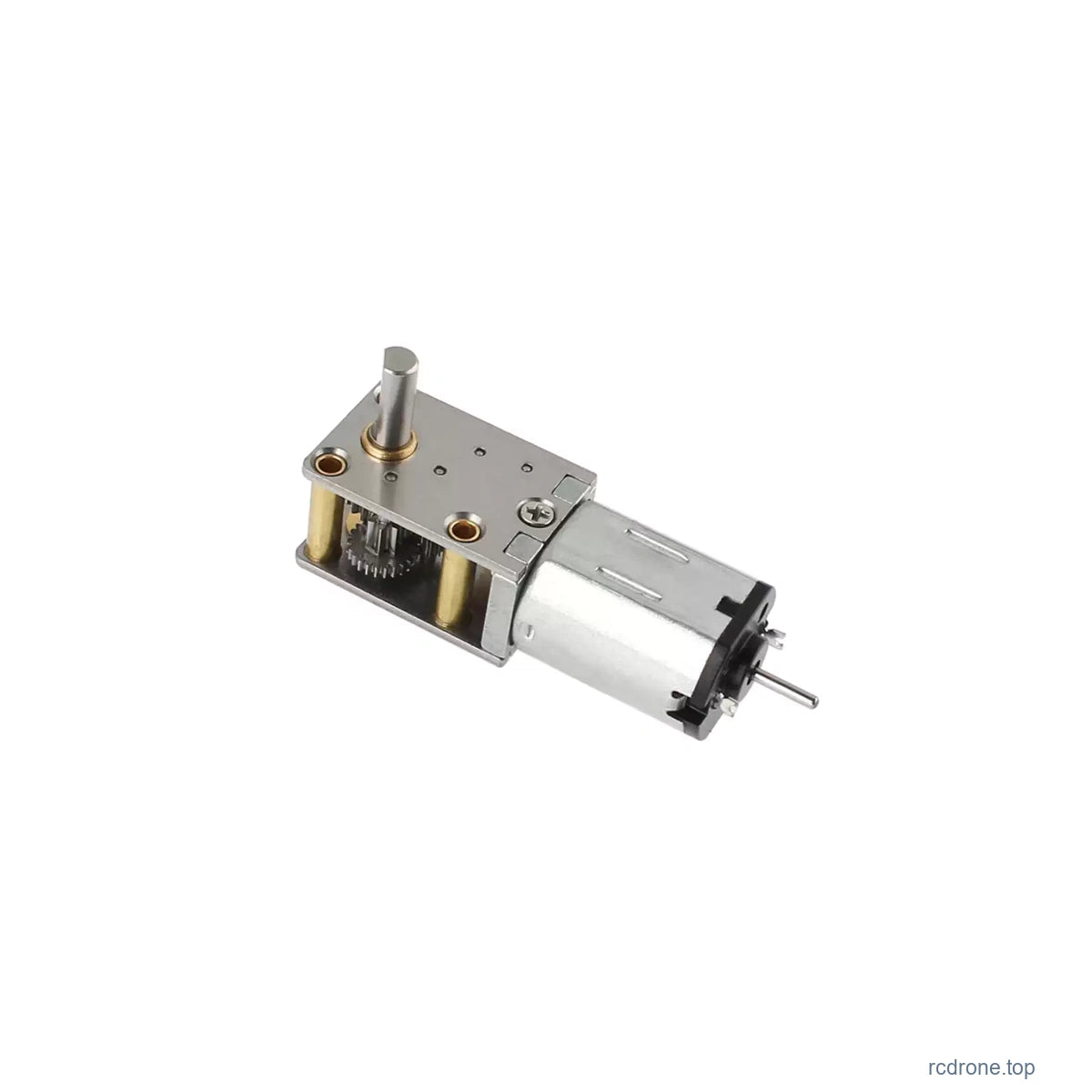

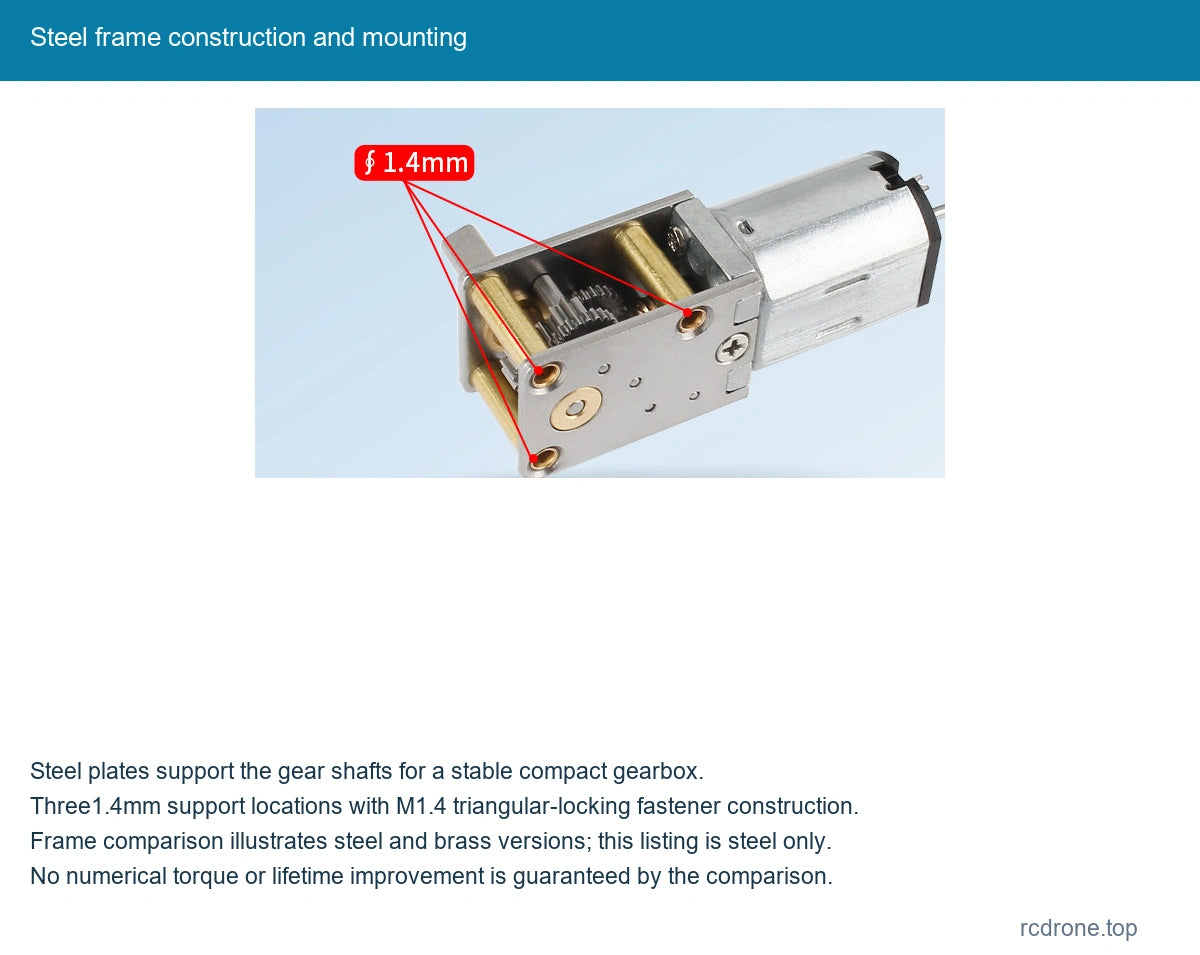

Stalowa rama wykorzystuje trzy punkty wsparcia, a nie porównywaną konstrukcję z mosiądzu. Utrzymuj obciążenia wału w wybranym punkcie roboczym i poprawnie wspieraj sprzężone mechanizmy. Przekładnia śrubowa opiera się na ruchu wstecznym, ale utrzymanie zależy od przełożenia i obciążenia; użyj niezależnego urządzenia do trzymania tam, gdzie jest to wymagane. Unikaj przeciążenia, długotrwałego zastoju i wymuszania wału.
Zastosowania
Odpowiednie do kompaktowych mechanizmów robotycznych, mechanizmów mebli z napędem, siłowników inteligentnego domu, małych systemów ogniskowania oraz napędów kamery do panoramowania/pochylania z użyciem dopasowanego układu sterowania i obciążenia.
Co jest w zestawie
Jedno wybrane silnik CHF-G ze stalowej płyty T-N20VAW12 oraz tylko akcesoria wymienione w jego opakowaniu. Wybór tylko silnika nie obejmuje kontrolera, zasilania, płyty połączeniowej ani uchwytu. Mechanizmy aplikacyjne i kompletny robot nie są w zestawie.
FAQ
Czy wszystkie opcje to wersje ze stalowej płyty?
Tak. Wybieralne przełożenia 236:1, 302:1 i 1030:1 w tym produkcie wykorzystują stalową ramę.
Czy 6V A35 i 6V B45 są wymienne?
To różne odniesienia uzwojeń z różnymi parametrami wydajności i wartościami prądu. Wybierz uzwojenie odpowiadające zamierzonemu punktowi pracy.
Czy płyta bez lutowania to kontroler?
Nie. Zapewnia ilustrowaną płytę połączeniową i zespół przewodów. Wybierz pakiet kontrolera, jeśli wymagane jest sterowanie prędkością.

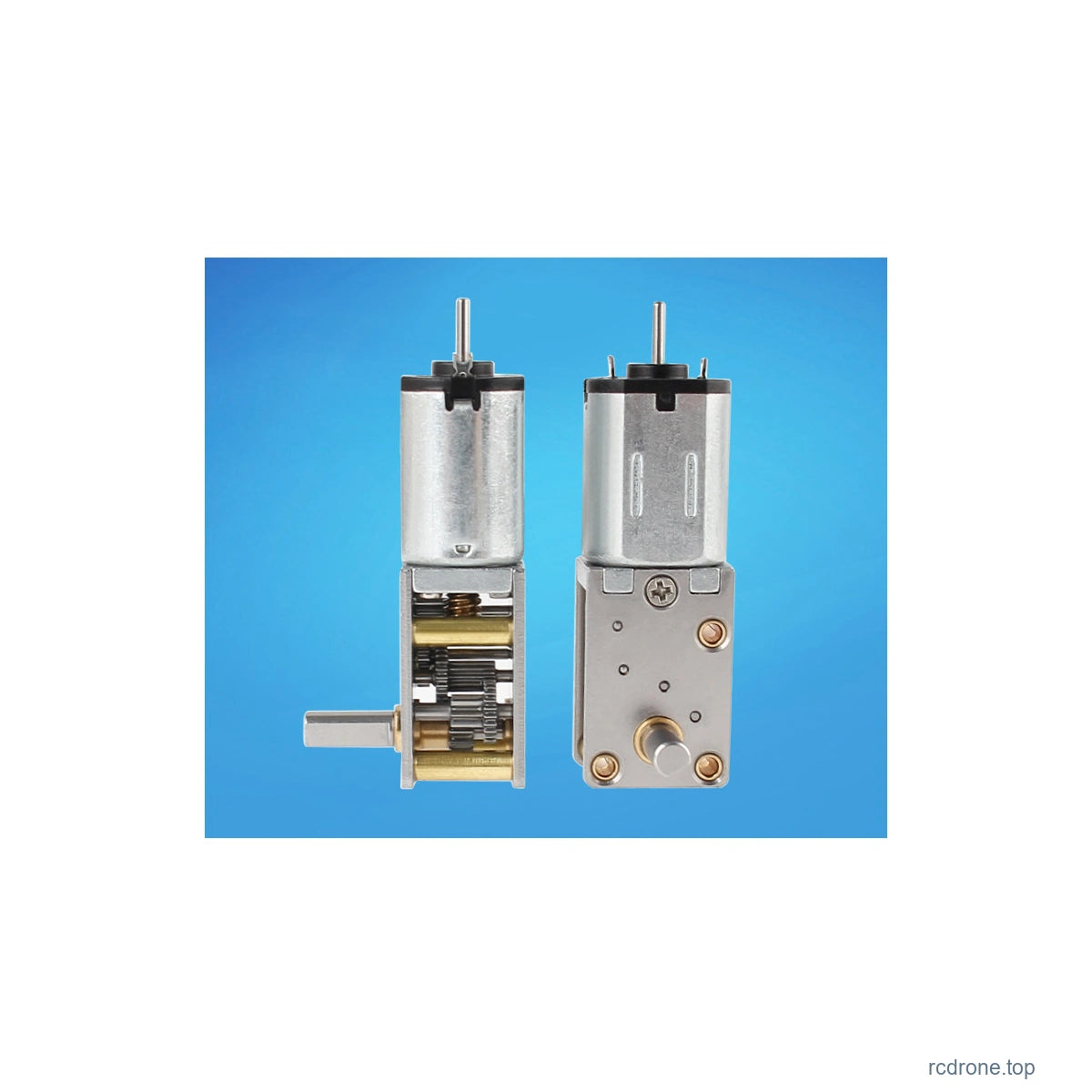

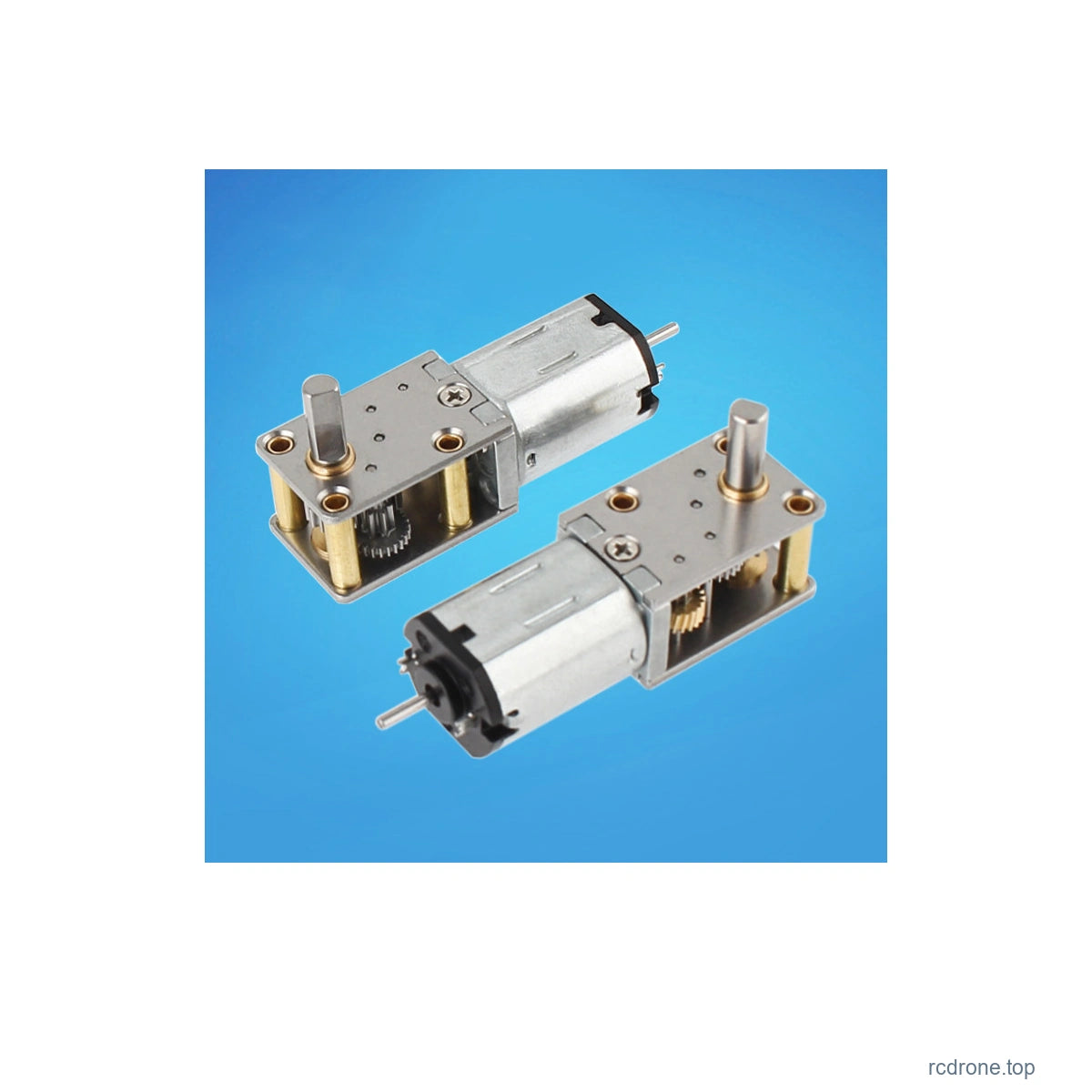

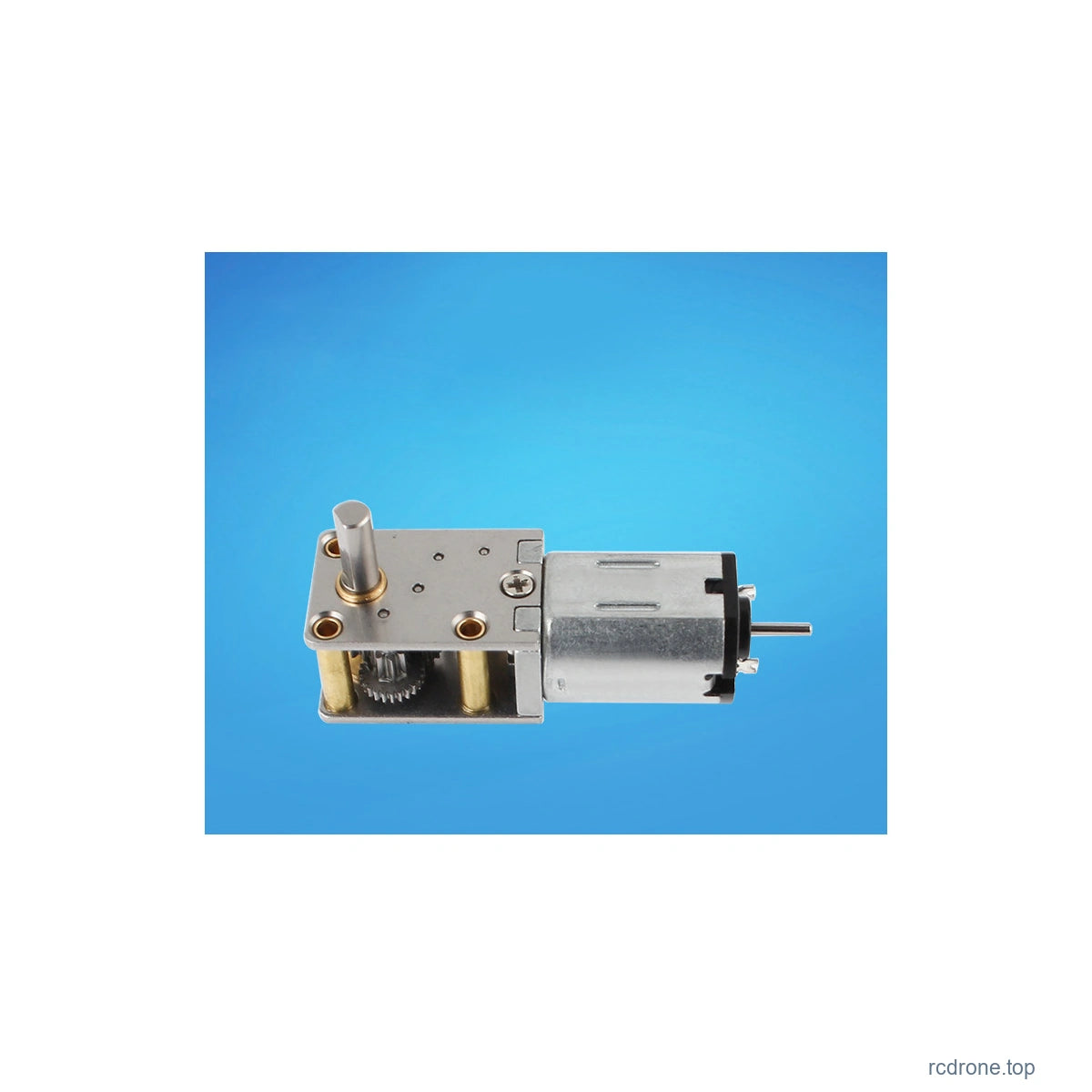

Szczegóły wizualne
