CHIHAI MOTOR CHW-GW4632-370 Silnik DC z przekładnią ślimakową, 6V–24V

CHIHAI MOTOR CHW-GW4632-370 Silnik DC z przekładnią ślimakową, 6V–24V

CHIHAI MOTOR

Cena regularna $17.92 USD
Cena regularna Cena sprzedaży $17.92 USD
Sprzedaż Wyprzedane
Podatki wliczone w cenę. Wysyłka obliczone przy kasie.
Pakiet
Współczynnik redukcji
Napięcie i uzwojenie
Zobacz pełne szczegóły

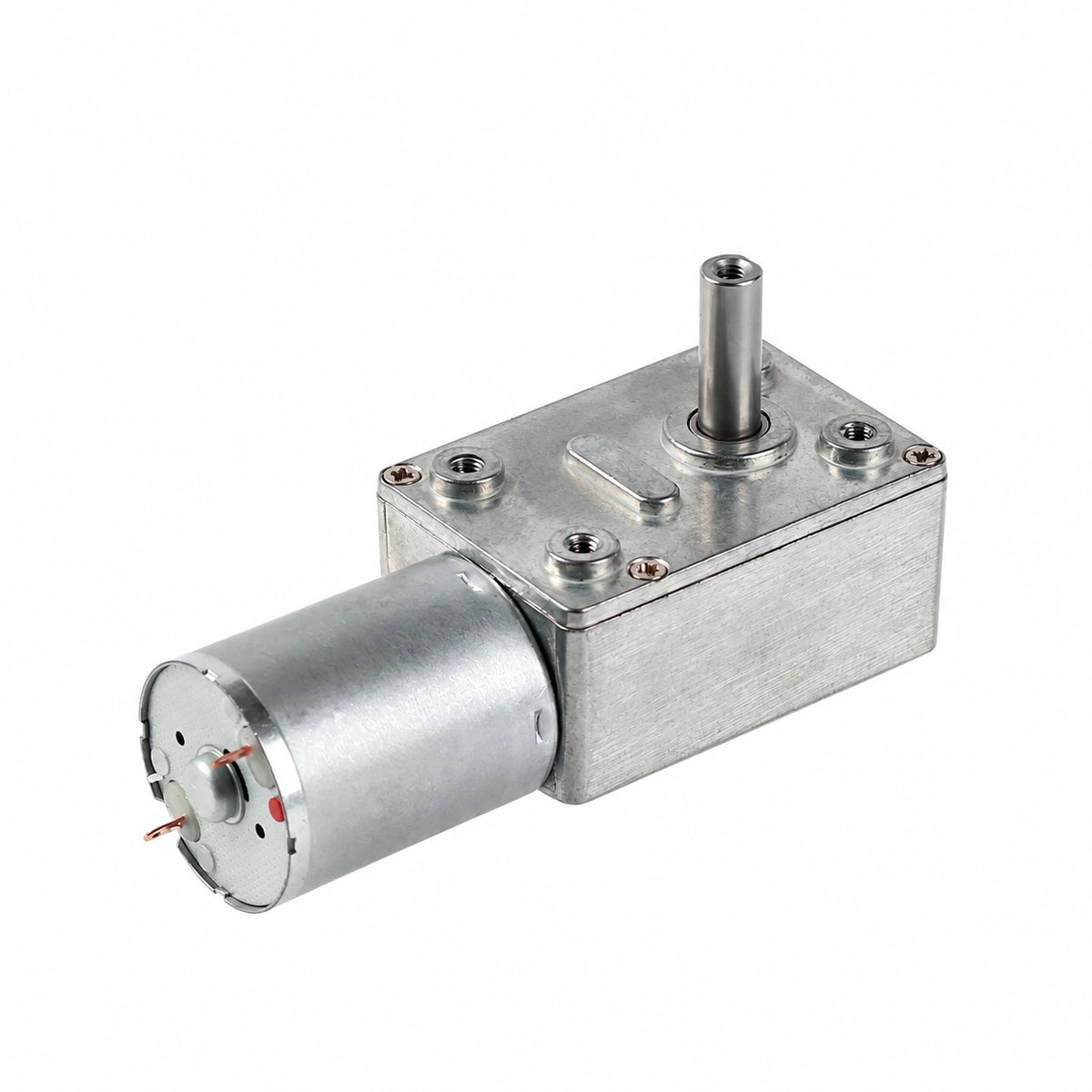

Przegląd

Silnik CHIHAI MOTOR CHW-GW4632-370 to kątowy silnik zębaty DC z wałem D o średnicy 6 mm i czterema opcjami napięcia/uzwojenia. Wybierz przełożenie oraz pakiet tylko silnika, uchwytu, płytki zaciskowej lub połączony. Standardowe przełożenie wykorzystuje ślimak ze stopu miedzi i koło zębate POM.

Cechy

  • Kątowe redukcje ślimakowe i odwracalny napęd DC z szczotkami.
  • Wał D o średnicy 6 mm z projekcją 18,5 mm i gwintem centralnym M3.
  • Oddzielne odniesienia wydajności uzwojenia A/B.
  • Opcjonalny uchwyt montażowy i montaż płytki zaciskowej bez lutowania.

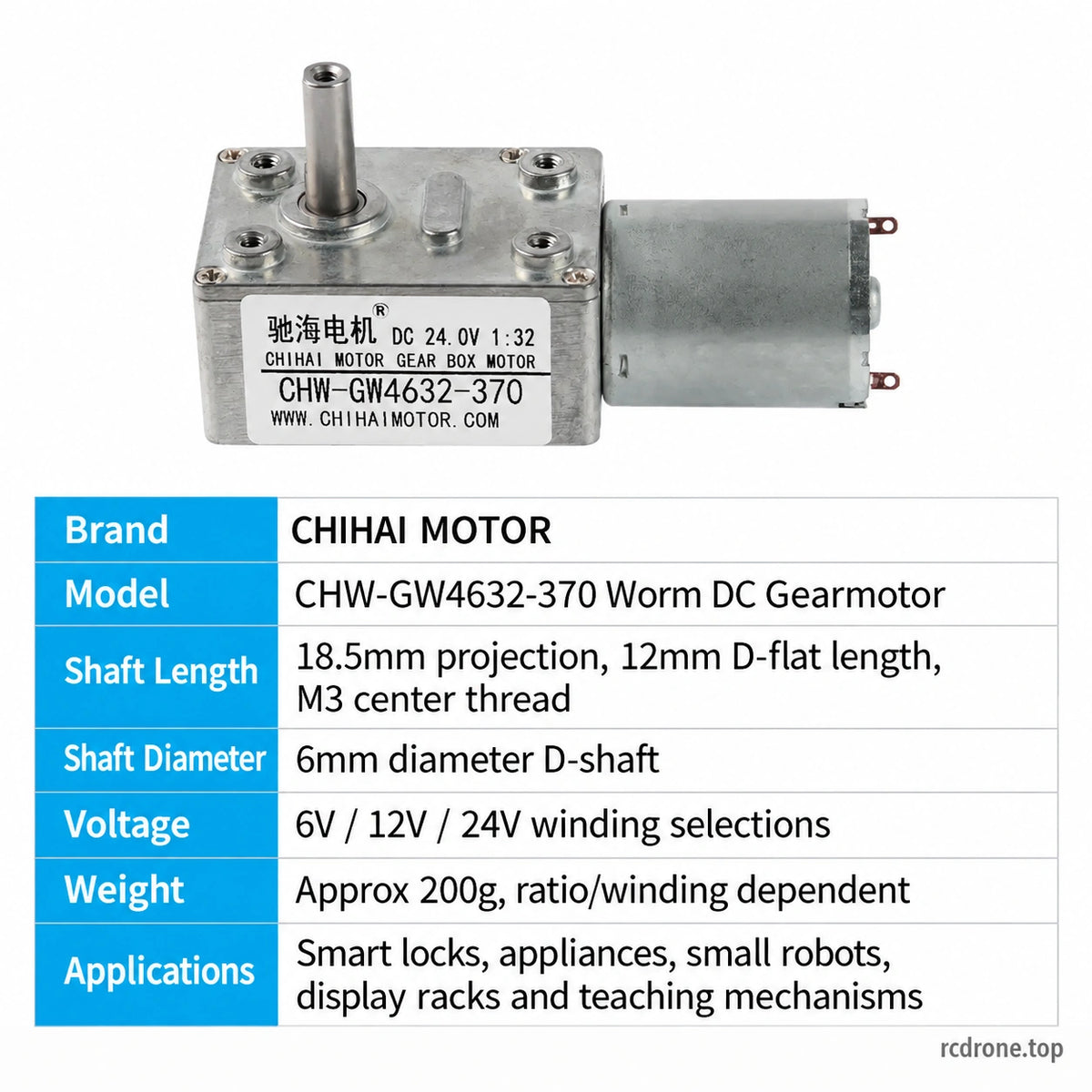

Specyfikacje

Specyfikacja Wartość / zakres
Marka/model CHIHAI MOTOR CHW-GW4632-370 silnik prądu stałego z przekładnią ślimakową pod kątem prostym
Wybieralne uzwojenia 6V A, 12V A, 12V B i 24V B
Nominalne przełożenia redukcyjne 32:1, 65:1, 158:1, 200:1, 337:1, 564:1, 1019:1
Standardowe przekładnie ślimakowe Ślimak z miedzi z kołem zębatym POM; porównanie z kołem miedzianym jest osobną alternatywną referencją
Wał wyjściowy Wał D o średnicy 6 mm; odniesienie płaskie 5,4 mm; projekcja 18,5 mm; odniesienie długości płaskiej D 12 mm
Gwint na środku wału M3×0.5;12 mm efektywna głębokość gwintu odniesienie
Obudowa skrzyni biegów 32×46×25.2 mm odniesienie rysunku
Montaż skrzyni biegów Cztery otwory montażowe M3;18×33 mm odniesienia wzoru;cztery odniesienia otworów podfrezowanych 7.4 mm
Inne odniesienia rysunkowe 1.7 mm przedni stopień;6/9/7 mm przesunięcia przedniej powierzchni;30.8 mm przedłużenie silnika;4.2 mm zapas na zaciski;24.4 mm średnica silnika
Waga silnika Około 200 g, zależnie od stosunku/uzwojenia
Obudowa uchwytu 38 mm szerokości;46 mm wysokości;30 mm podstawy;3 mm grubości
Interfejsy uchwytu Dwa centralne otwory 10 mm;3.3 mm otwory i 7.8 mm odniesienia podfrezowane;18×33 mm wzór;15/9/6.8/6.5 mm przesunięcia
Otwory podstawy uchwytu 18 mm odniesienie otworu;4.1 mm szerokość;32 mm odstęp;6.5/7 mm przesunięcia
Pakiet terminali bez lutowania Silnik z pokazanym terminalem i zespołem przewodów czerwono-czarnych;nie jest to regulator prędkości
Ilustracja zewnętrznego regulatora prędkości 4.5–35V DC odniesienie wejściowe,nie wchodzi w skład tych wyborów pakietowych

Budowa przekładni

Standardowa konfiguracja wykorzystuje koło zębate POM połączone z robakiem ze stopu miedzi. Obraz porównawczy pokazuje również alternatywę w postaci koła zębatego miedzianego,ale nie oferuje się tutaj selektora materiału koła miedzianego. Nie traktuj alternatywnego obrazu jako włączonego sprzętu. Przekładnia śrubowa zapewnia opór przed cofaniem;zachowanie trzymania zależy od stosunku,obciążenia i mechanizmu i powinno być sprawdzone dla danej aplikacji.

Wydajność według napięcia i uzwojenia

Oznaczenia uzwojeń A i B identyfikują różne odniesienia silnika, a nie typy enkoderów. W szczególności, dwa uzwojenia 12V mają różne charakterystyki prędkości i prądu. Dopasuj wybrane uzwojenie i przełożenie przed użyciem tabeli.

24V B

Maksymalne odniesienie mocy 6W; prąd bez obciążenia ≤200mA. Maksymalne wyjście to osobne odniesienie operacyjne, a nie ciągłe wyjście przy każdym przełożeniu.

Nominalne przełożenie Obroty bez obciążenia (rpm) Moment obrotowy znamionowy (kgf·cm) Moment obrotowy znamionowy (N·m) Obroty znamionowe (rpm) Prąd znamionowy (A) Prąd zablokowania (A) Moment zablokowania (kgf·cm)
32:1 375 1.50 0.15 260 ≤0.7 ≤2.5 5.00
65:1 180 3.00 0.29 130 ≤0.7 ≤2.5 10.00
158:1 74 7.00 0.69 52 ≤0.7 ≤2.5 24.0
200:1 60 9.00 0.88 42 ≤0.7 ≤2.5 30.00
337:1 35 14.00 1.37 25 ≤0.7 ≤2.5 ≥35.0
564:1 21 23.00 2.3 15 ≤0.7 ≤2.5 ≥35.0
1019:1 12 30.00 2.9 8 ≤0.7 ≤2.5 ≥35.0

12V B

Referencja maksymalnej mocy wyjściowej 1.5W; prąd bez obciążenia ≤150mA. Maksymalne wyjście to osobna referencja operacyjna, a nie ciągłe wyjście przy każdym stosunku.

Nominalny stosunek Obroty bez obciążenia Nominalny moment obrotowy (kgf·cm) Nominalny moment obrotowy (N·m) Nominalne obroty Nominalny prąd (A) Prąd zablokowania (A) Moment zablokowania (kgf·cm)
32:1 180 1.00 0.1 110 ≤0.6 ≤1.5 2.50
65:1 90 2.00 0.2 55 ≤0.6 ≤1.5 5.00
158:1 38 5.00 0.5 22 ≤0.6 ≤1.5 12.0
200:1 30 6.00 0.6 18 ≤0.6 ≤1.5 15.0
337:1 18 10.00 1.0 10.5 ≤0.6 ≤1.5 25.0
564:1 10 16.00 1.6 6 ≤0.6 ≤1.5 ≥35.0
1019:1 6 30.00 3.0 4 ≤0.6 ≤1.5 ≥35.0

12V A

Maksymalne wyjście odniesienia 6W; prąd jałowy ≤250mA. Maksymalne wyjście to osobne odniesienie operacyjne, a nie ciągłe wyjście przy każdym stosunku.

Nominalny stosunek Obroty bez obciążenia Moment obrotowy znamionowy (kgf·cm) Moment obrotowy znamionowy (N·m) Obroty znamionowe Prąd znamionowy (A) Prąd zablokowania (A) Moment zablokowania (kgf·cm)
32:1 375 1.50 0.15 260 ≤1.3 ≤5.5 5.00
65:1 180 3.00 0.29 130 ≤1.3 ≤5.5 10.00
158:1 75 7.00 0.69 52 ≤1.3 ≤5.5 24.0
200:1 60 9.00 0.88 42 ≤1.3 ≤5.5 30.00
337:1 35 14.00 1.37 25 ≤1.3 ≤5.5 ≥35.0
564:1 21 23.00 2.3 15 ≤1.3 ≤5.5 ≥35.0
1019:1 12 30.00 2.9 8 ≤1.3 ≤5.5 ≥35.0

6V A

Maksymalne wyjście odniesienia 1.5W; prąd jałowy ≤150mA. Maksymalne wyjście to osobne odniesienie operacyjne, a nie ciągłe wyjście przy każdym stosunku.

Nominalny stosunek Obroty bez obciążenia Moment obrotowy znamionowy (kgf·cm) Moment obrotowy znamionowy (N·m) Obroty znamionowe Prąd znamionowy (A) Prąd zablokowania (A) Moment zablokowania (kgf·cm)
32:1 180 1.00 0.1 110 ≤1.0 ≤2.8 2.50
65:1 90 2.00 0.2 55 ≤1.0 ≤2.8 5.00
158:1 38 5.00 0.5 22 ≤1.0 ≤2.8 12.0
200:1 30 6.00 0.6 18 ≤1.0 ≤2.8 15.0
337:1 18 10.00 1.0 10.5 ≤1.0 ≤2.8 25.0
564:1 10 16.00 1.6 6 ≤1.0 ≤2.8 ≥35.0
1019:1 6 30.00 3.0 4 ≤1.0 ≤2.8 ≥35.0

Połączone wpisy o wysokim stosunku zatrzymania zachowują odniesienie ≥35.0 kgf·cm i wyraźnie zabraniają pracy w zatrzymaniu. Nie ustalają one ciągłej wartości trzymania ani pracy. Unikaj przeciążenia i zatrzymania; wybierz wymaganą wartość momentu obrotowego z kolumny momentu nominalnego.

Montaż i okablowanie

Sprawdź wał o średnicy 6 mm, płaską część 5.4 mm, projekcję 18.5 mm, długość płaską 12 mm oraz gwint M3×0.5 na środku wału. Pełny rysunek oddziela głębokość gwintu na środku wału od czterech otworów montażowych skrzyni biegów. Potwierdź dopasowanie śrub, luz i orientację uchwytu przed dokręceniem.

Standardowy rysunek uchwytu pokazuje szerokość 38 mm, pion 46 mm, podstawę 30 mm i grubość 3 mm, z dwoma centralnymi otworami i szczelinowym montażem podstawy. Ilustrowany sprzęt instalacyjny należy do zespołu uchwytu.

Użyj źródła DC odpowiadającego wybranemu 6V, 12V lub 24V uzwojeniu. Pakiet terminalowy zapewnia bezlutowe złącze i odpowiadający zespół przewodów; nie reguluje prędkości. Ilustracja zewnętrznego kontrolera to osobne odniesienie do wejścia DC 4.5–35V i nie jest dołączona. Postępuj zgodnie z polaryzacją zasilania wejściowego i nigdy nie podłączaj jego płyty bezpośrednio do domowego AC. Polaryzację terminali silnika można odwrócić, aby zmienić kierunek; nie odwracaj polaryzacji zasilania kontrolera.

Aplikacje

Kompatybilne inteligentne zamki, urządzenia, małe roboty, inteligentne mechanizmy tankowania, regały wystawowe i edukacyjne napędy robotyczne, gdzie wybrana prędkość, obciążenie i montaż pasują do mechanizmu.Zweryfikuj zachowanie wstecznego napędu i wymagania dotyczące trzymania w rzeczywistej aplikacji.

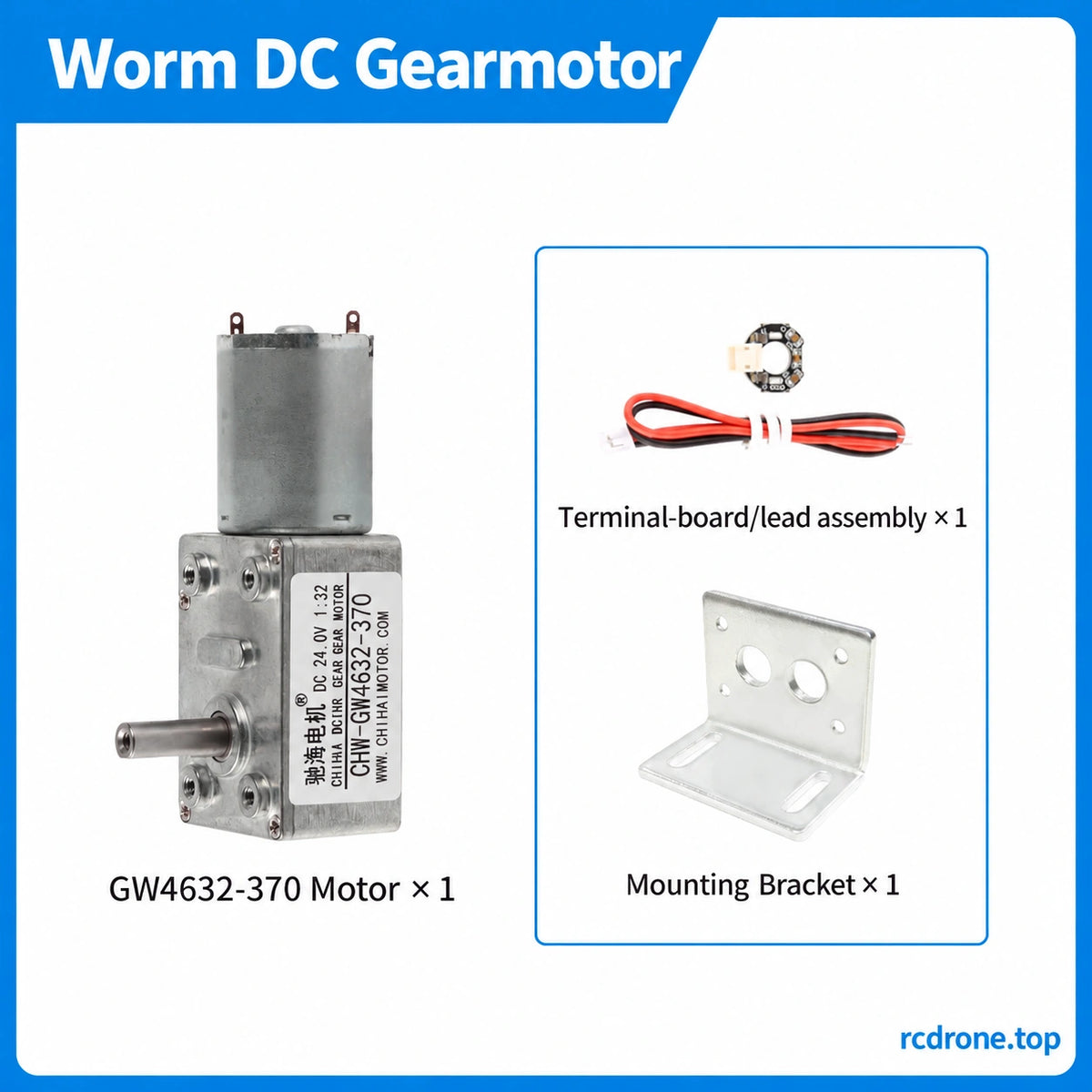

Co jest w zestawie

Wybrany pakiet Zawartość
Silnik tylko 1 silnik

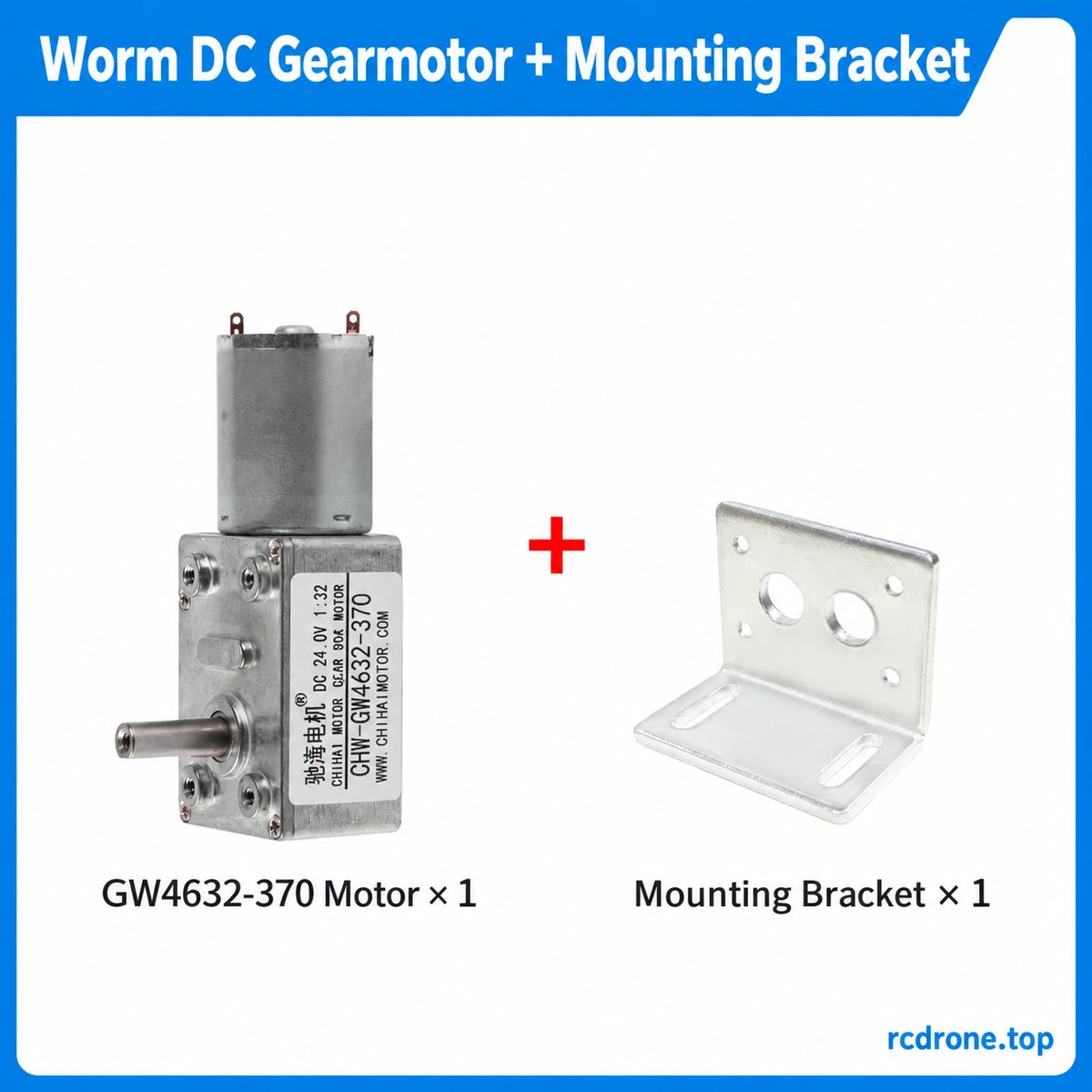

Silnik + Uchwyt montażowy 1 silnik, 1 uchwyt i pokazany sprzęt montażowy

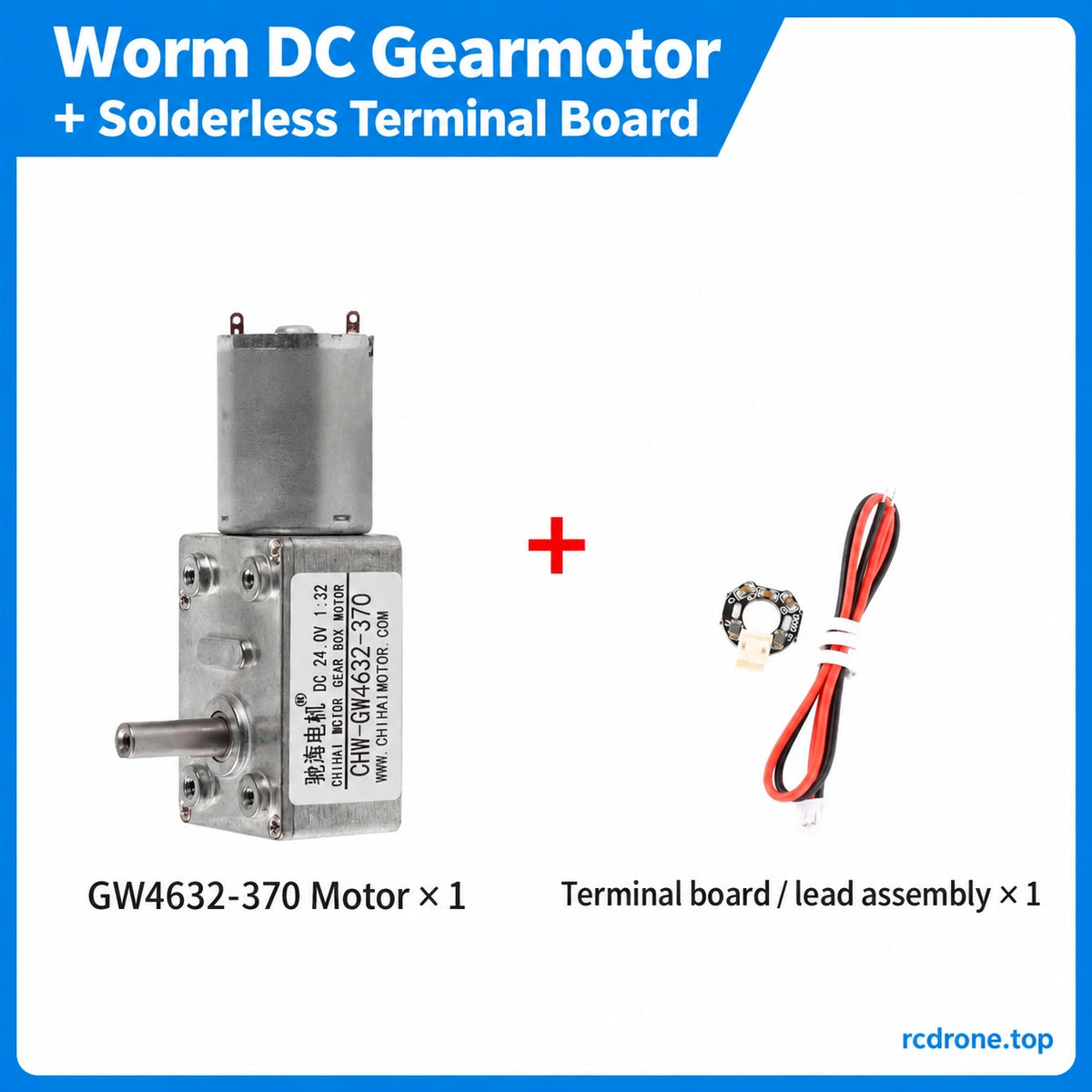

Silnik + Płytka zaciskowa bez lutowania 1 silnik i 1 zespół płytki zaciskowej bez lutowania/przewodu
Silnik + Płytka zaciskowa + Uchwyt montażowy 1 silnik, 1 zespół płytki zaciskowej bez lutowania/przewodu, 1 uchwyt i pokazany sprzęt

Zasilacz, regulator prędkości, sprzęt główny i ulepszenie kółka miedzianego nie są wliczone w wybieralne pakiety.

FAQ

Czy standardowe koło zębate jest wykonane z miedzi?

Nie. Standardowy odniesienie używa POM. Porównanie z kołem miedzianym pokazuje osobną alternatywę bez selektora materiału tutaj.

Czy dwa wybory uzwojenia 12V są równoważne?

Nie. 12V A i 12V B mają różne odniesienia prędkości, prądu i mocy. Użyj tabeli dopasowania.

Czy silnik może być utrzymywany przy podanym momencie obrotowym?

Nie. Tabele wyraźnie zabraniają pracy w zablokowaniu. Wartości zablokowania nie mogą być używane jako oceny ciągłej pracy lub trzymania.

Czy płytka bez lutowania kontroluje prędkość?

Nie. Zapewnia interfejs połączenia silnika przedstawiony na zdjęciu oraz montaż przewodów. Kontroler prędkości jest oddzielny.

Czy gwint M3 w osi jest otworem montażowym skrzyni biegów?

Nie. To cecha osiowa. Cztery otwory montażowe skrzyni biegów to oddzielne interfejsy.

Szczegóły wizualne

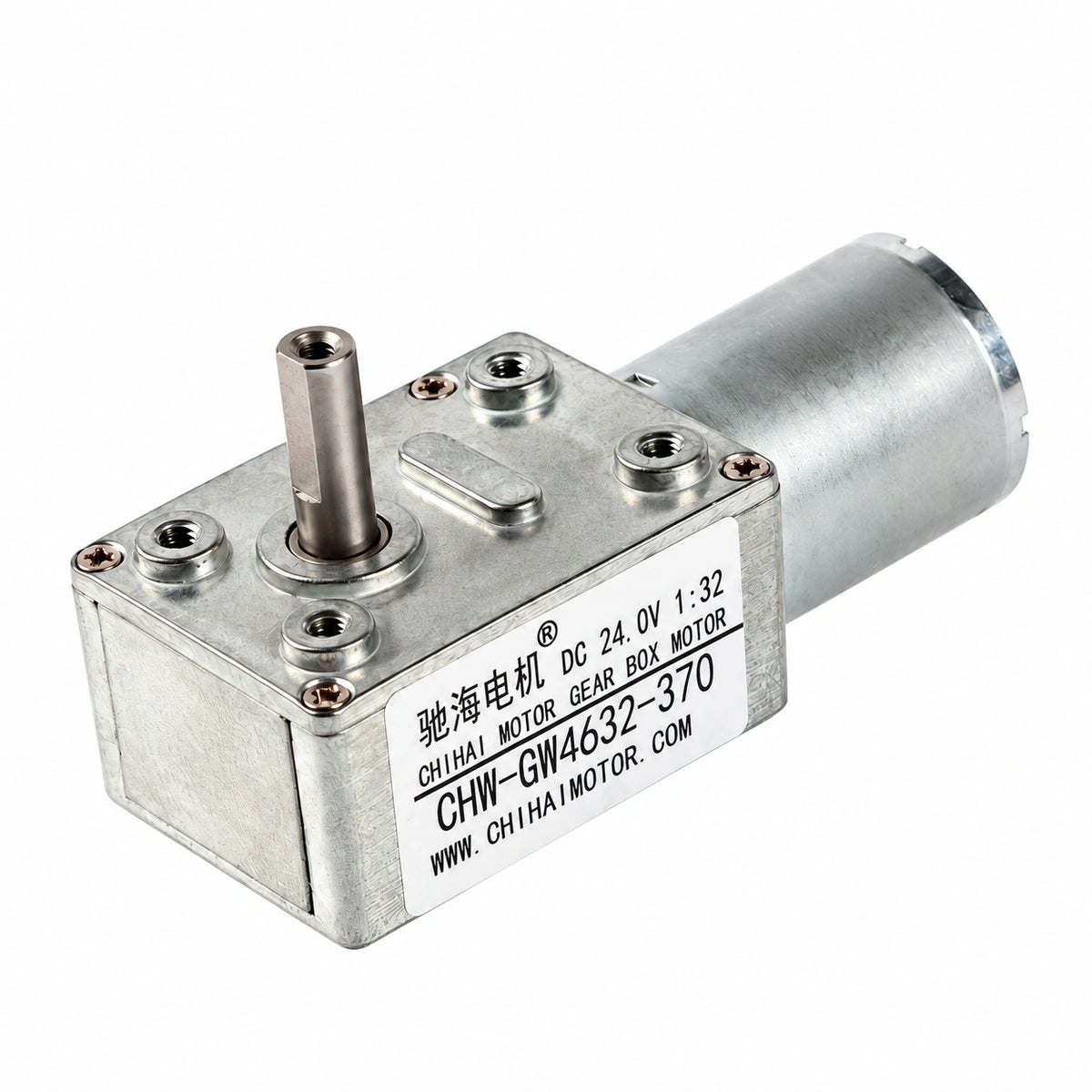

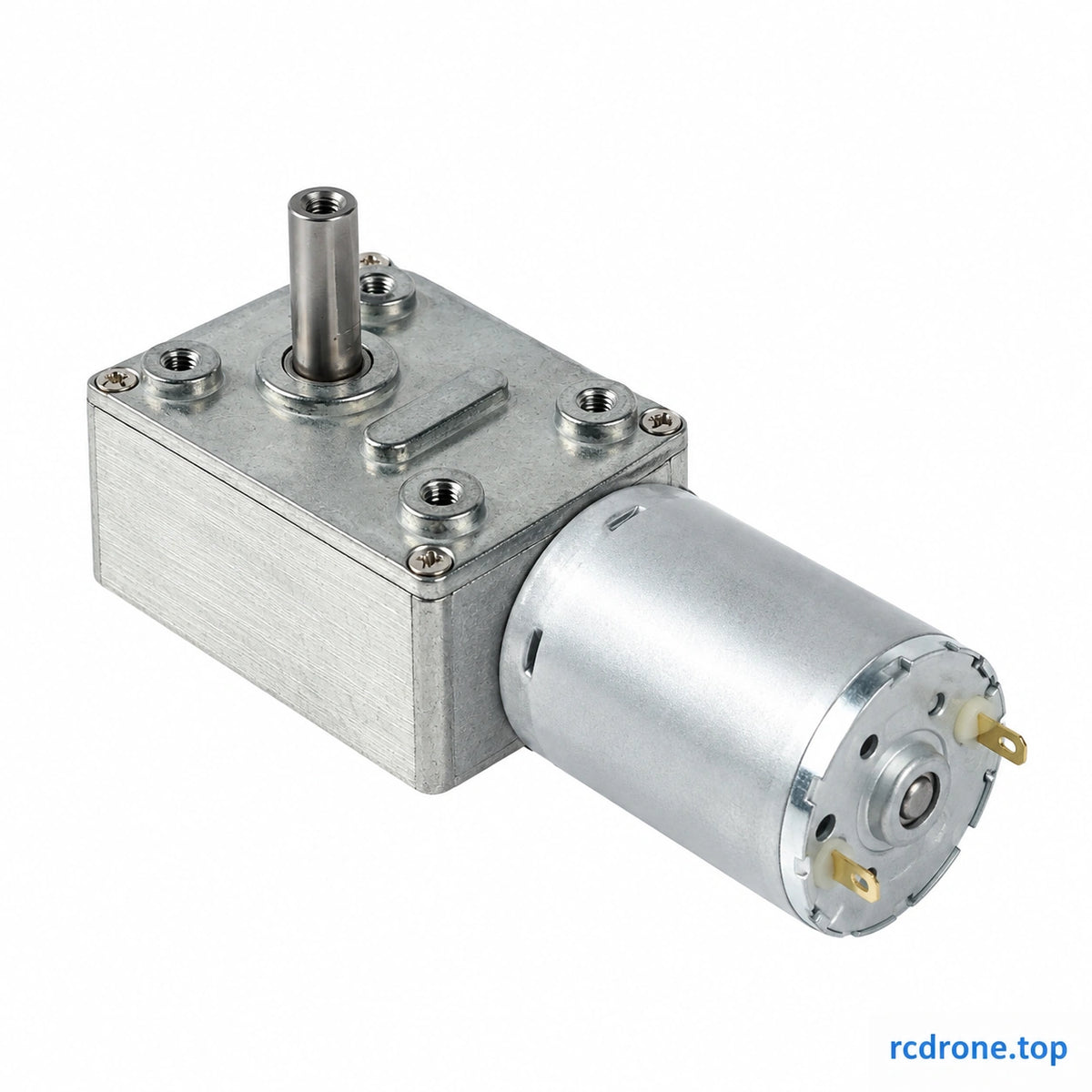

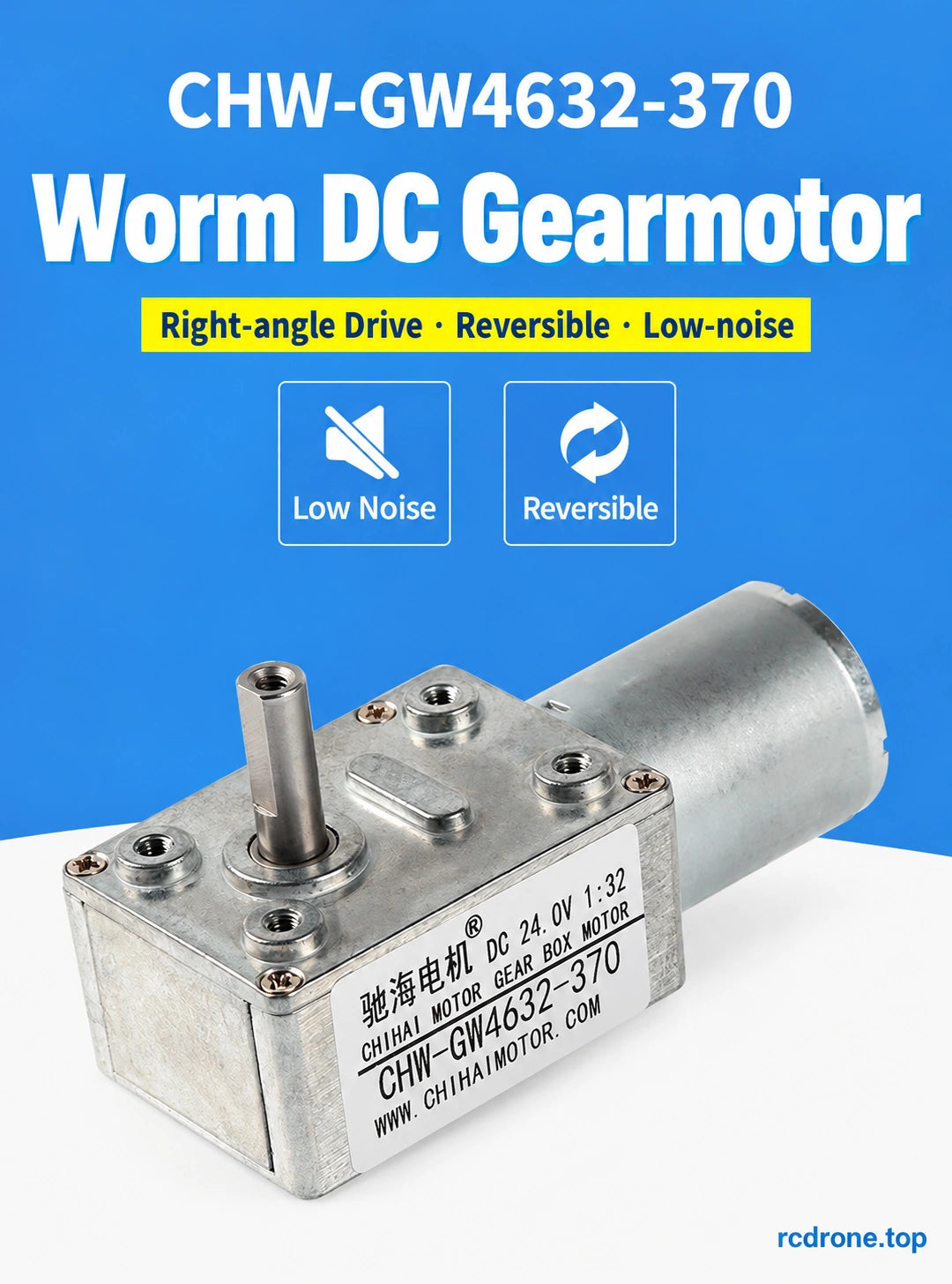

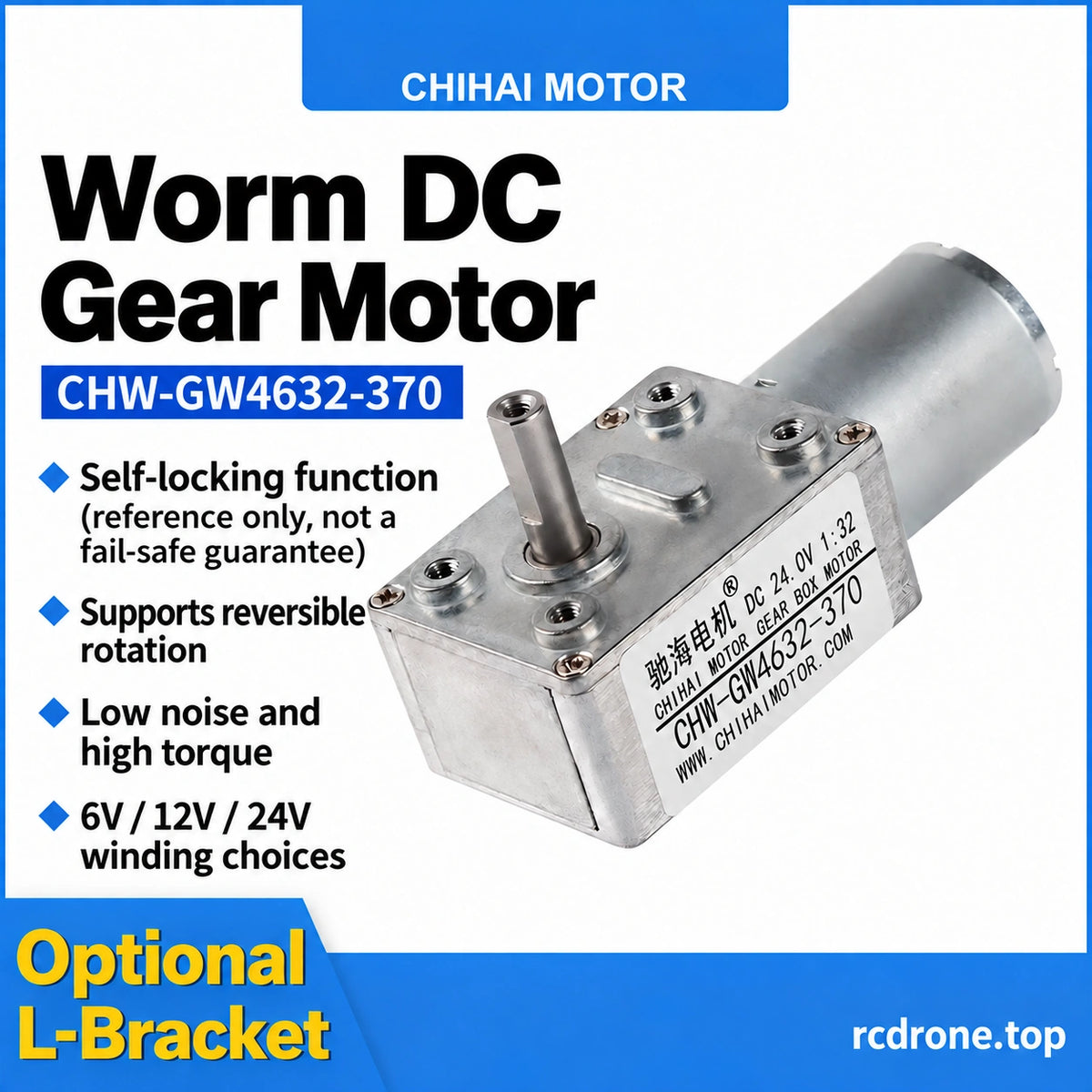

CHW-GW4632-370 worm motor overview
CHW-GW4632-370 przegląd silnika

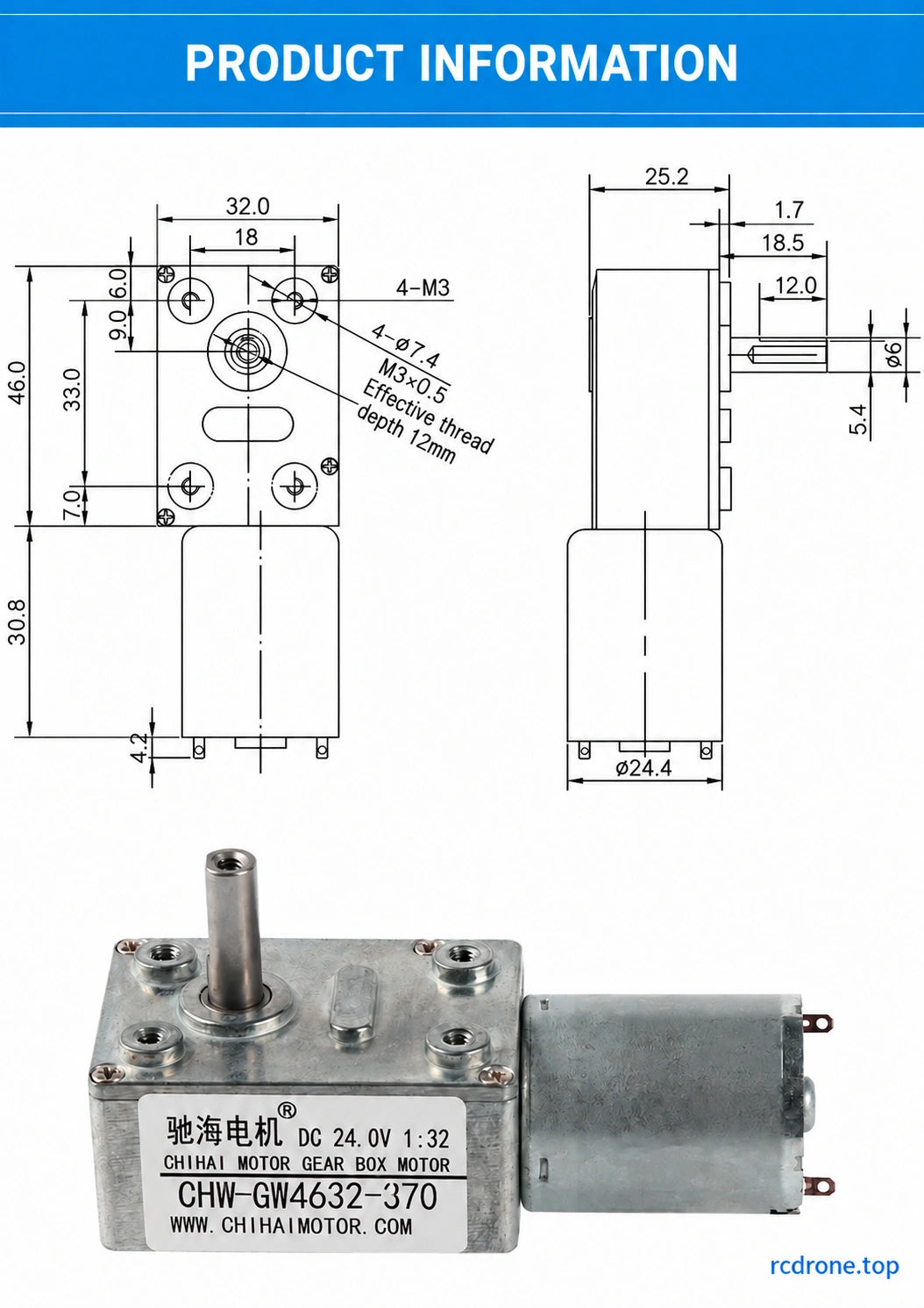

Complete motor drawing,shaft-center M3 thread and separate mounting interfaces
Kompletny rysunek silnika, gwint M3 na środku wału i oddzielne interfejsy montażowe

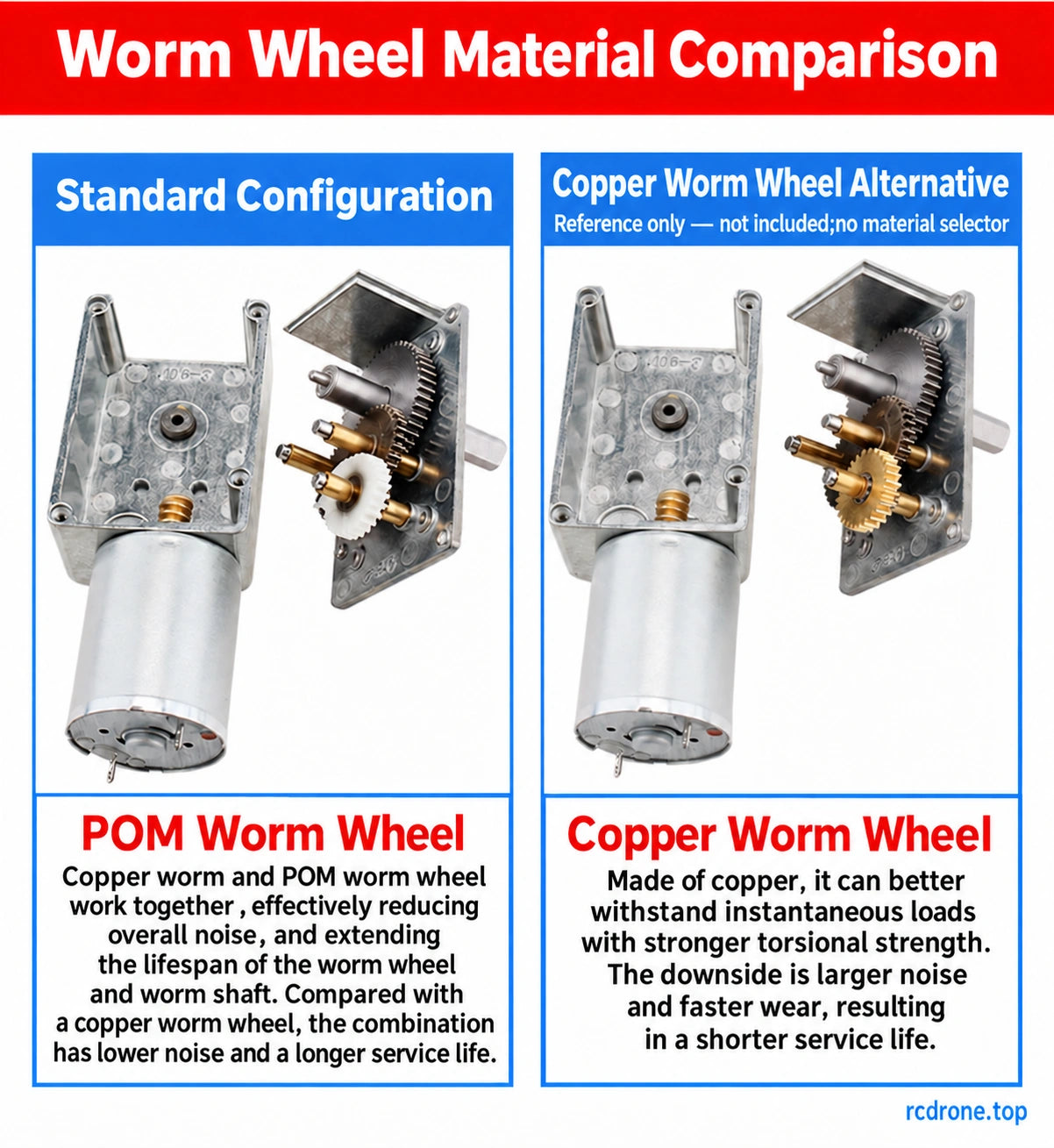

Standard POM wormwheel versus separate copper-wheel alternative;no copper selector here
Standardowe koło zębate POM w porównaniu do oddzielnej alternatywy z miedzi; brak selektora miedzi

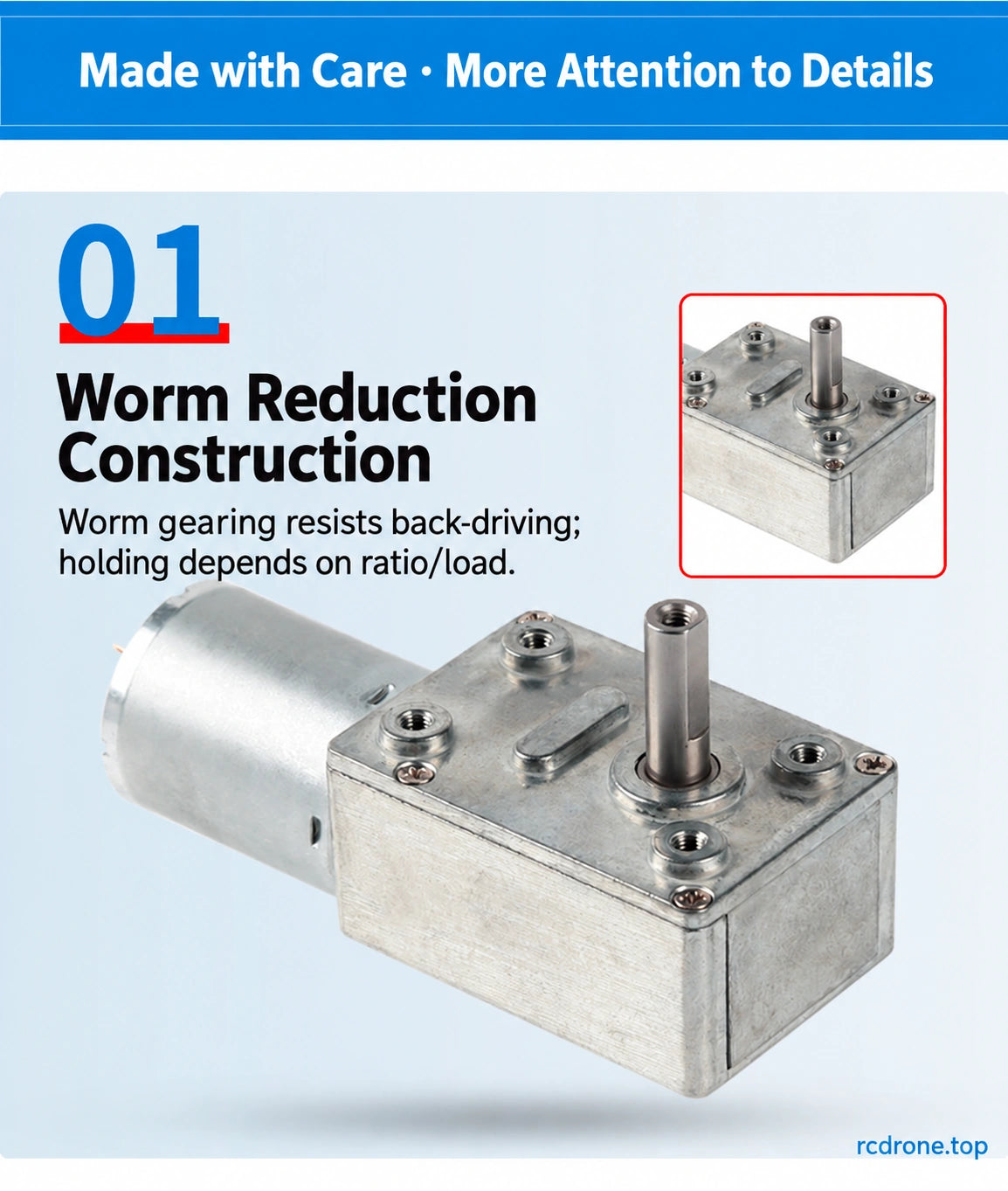

Worm reduction construction and back-driving resistance reference
Budowa redukcji ślimakowej i odniesienie do oporu przy napędzie wstecznym

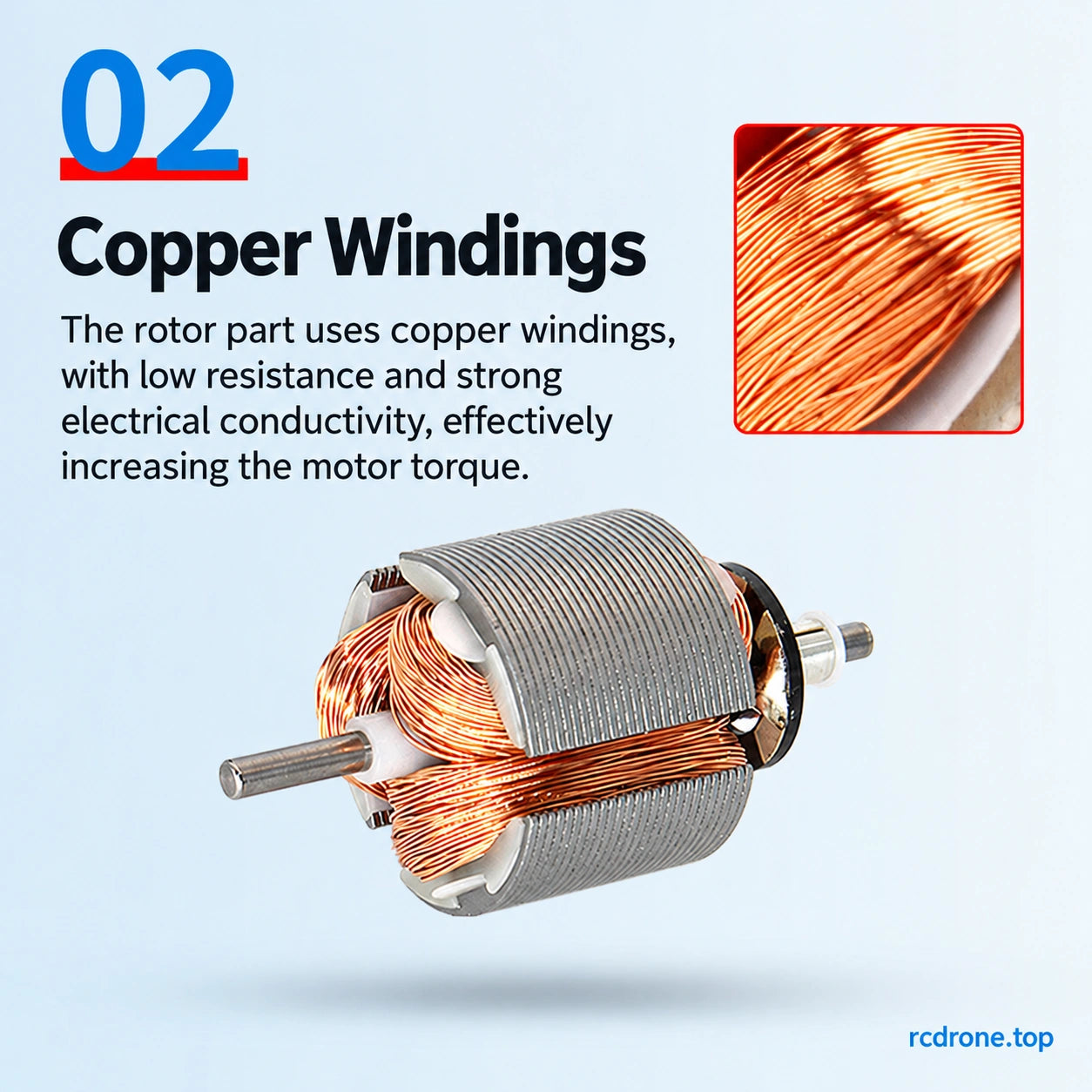

Copper-wound rotor construction
Budowa wirnika nawiniętego miedzią

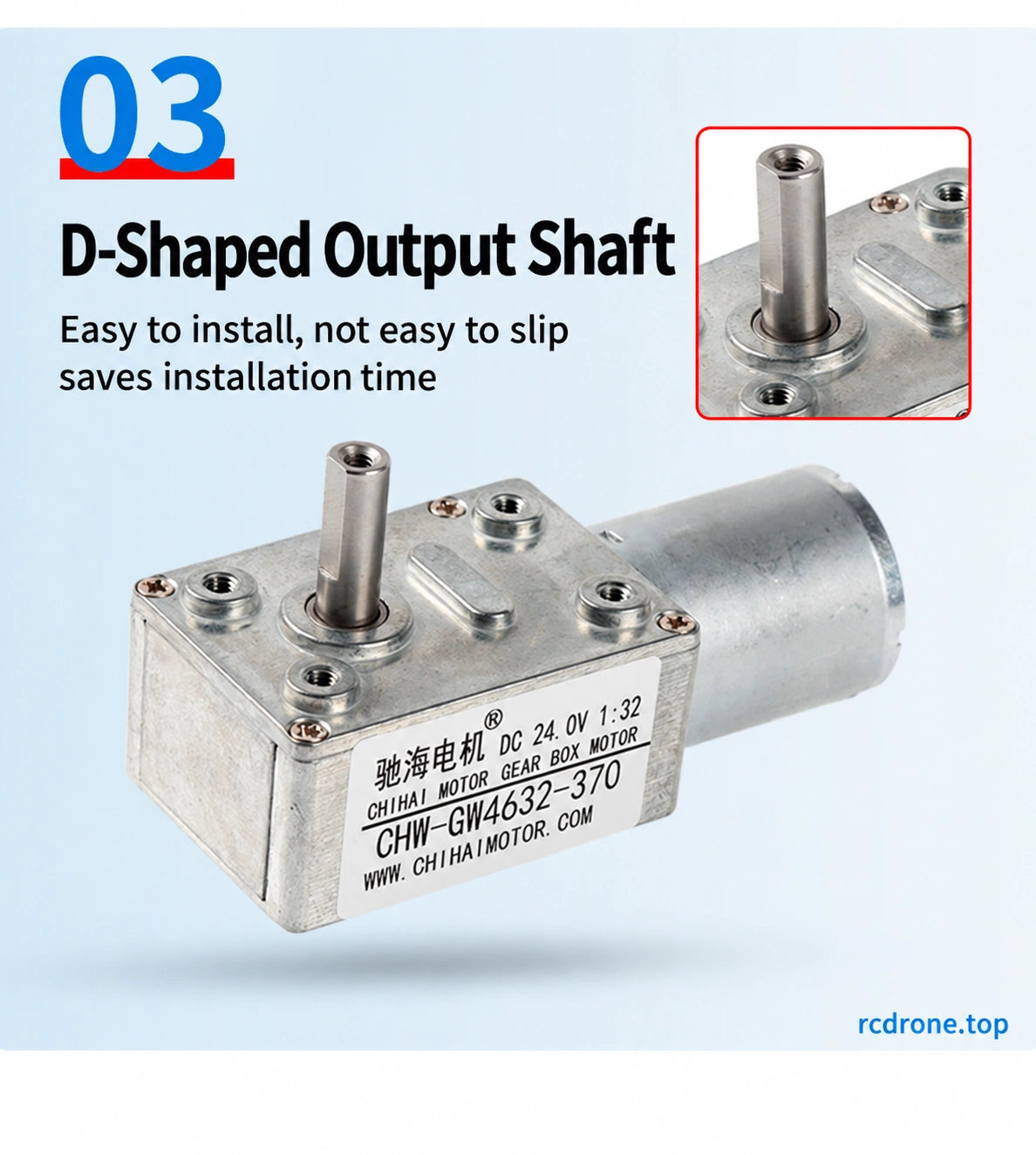

6mm D-shaped shaft
Wał w kształcie litery D o średnicy 6 mm

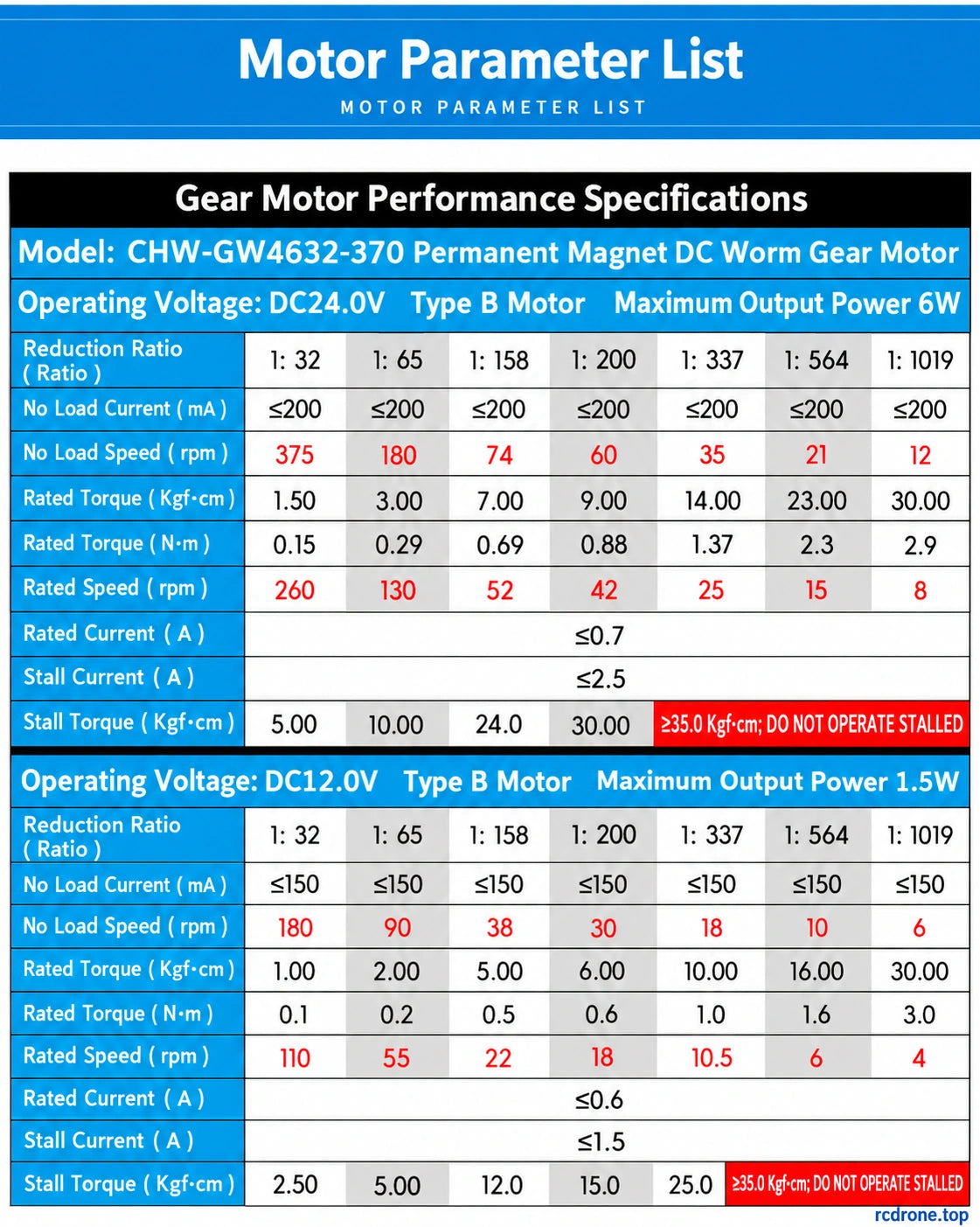

24V B and12V B winding performance tables
Tabele wydajności nawinięcia 24V B i 12V B

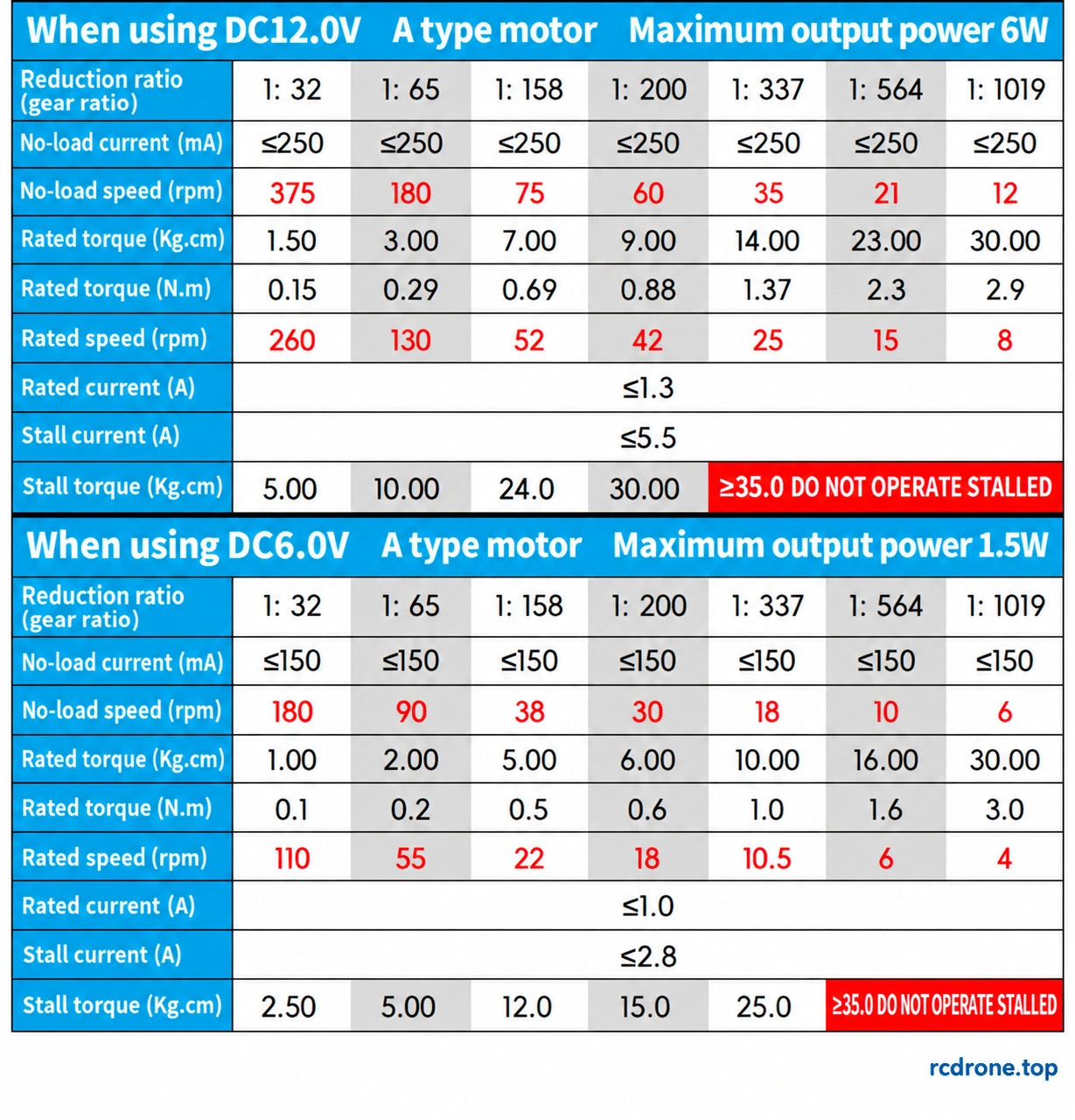

12V A and6V A winding performance tables
Tabele wydajności nawinięcia 12V A i 6V A

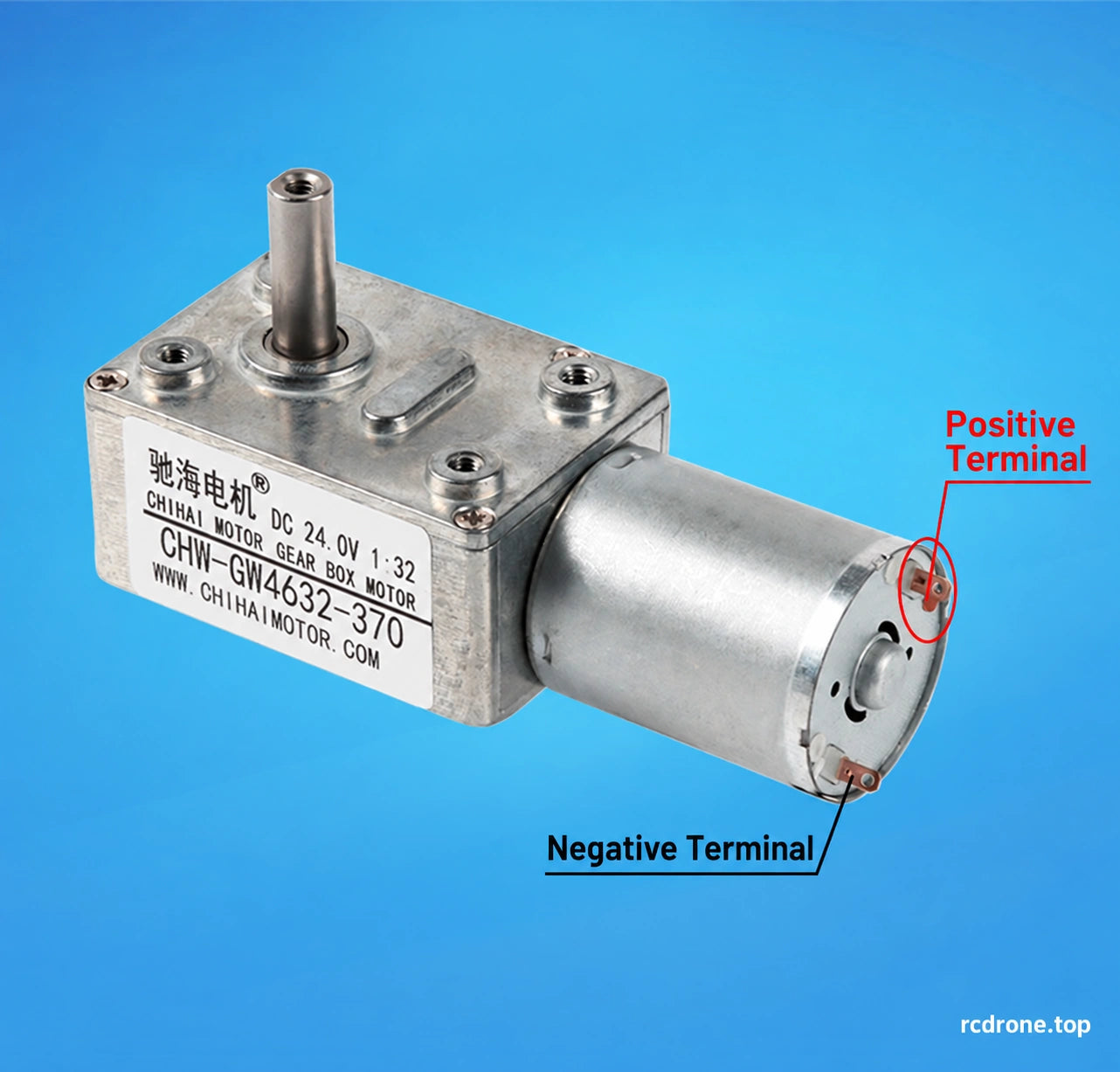

Rear motor-terminal polarity reference
Odniesienie do polaryzacji zacisków silnika z tyłu

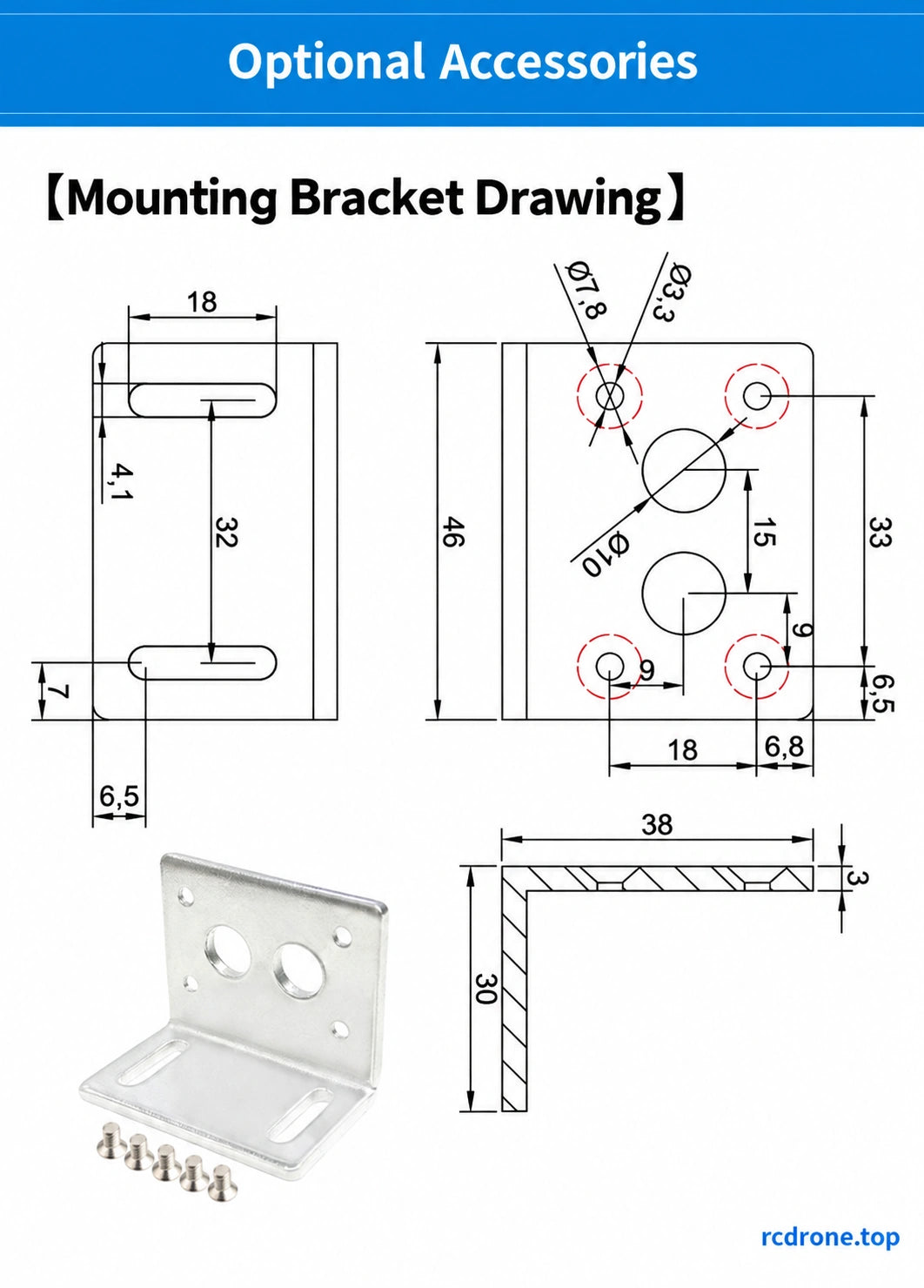

Complete38mm bracket drawing and installation hardware
Kompletny rysunek uchwytu 38 mm i elementy montażowe

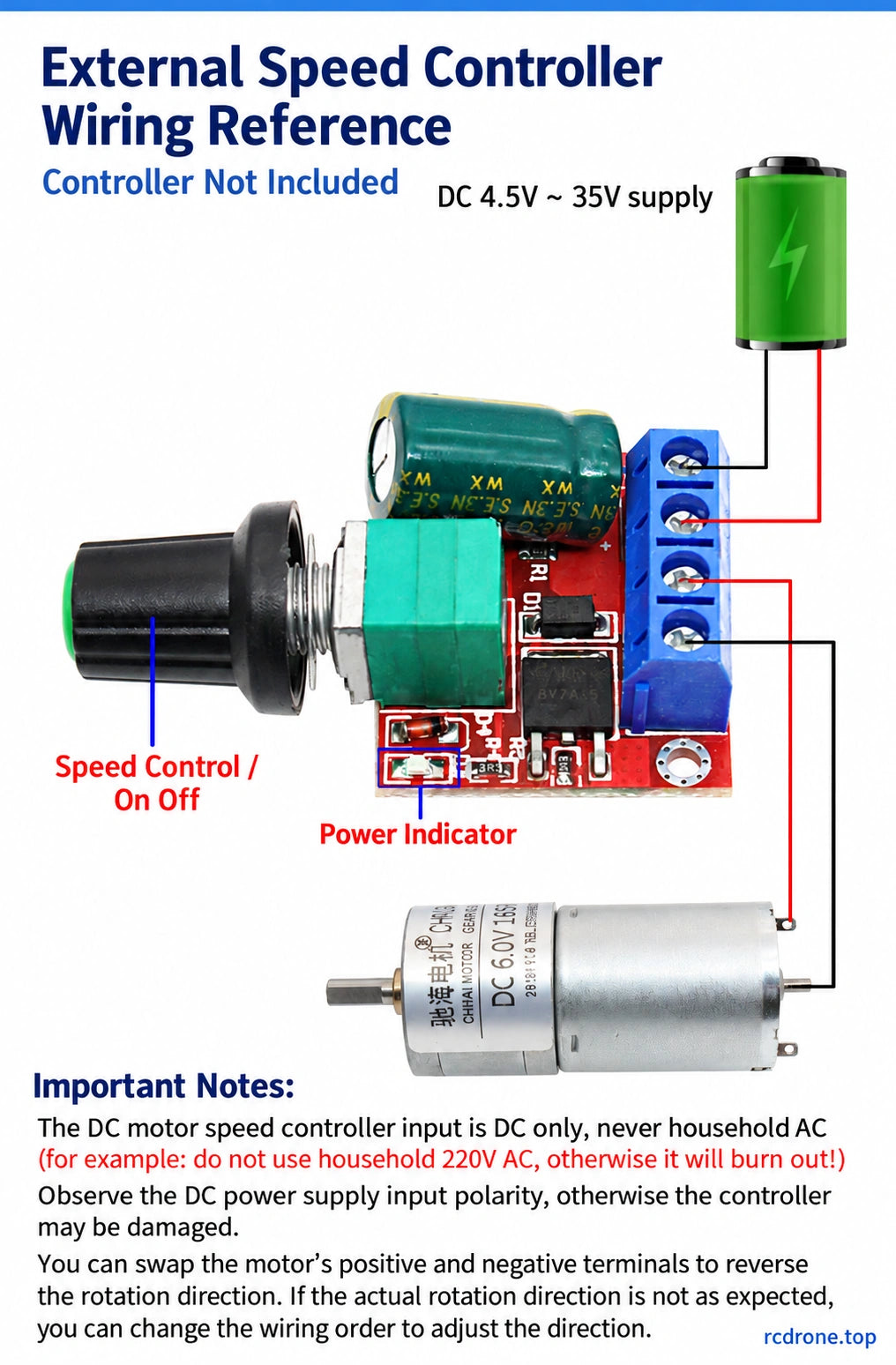

External4.5–35V DC speed-controller wiring reference;controller not included
Zewnętrzny 4.5–35V DC regulator prędkości schemat okablowania; kontroler nie jest dołączony
