DarwinFPV Bling 1103 FPV Drone Bezszczotkowy Silnik (8000KV/12000KV) Phi11x3, wał 1,5mm, 2–4 cale
DarwinFPV Bling 1103 FPV Drone Bezszczotkowy Silnik (8000KV/12000KV) Phi11x3, wał 1,5mm, 2–4 cale
DarwinFPV
Nie można załadować gotowości do odbioru
Przegląd
DarwinFPV Bling Series Bling 1103 to bezszczotkowy silnik drona FPV zaprojektowany do małych dronów o rozmiarze 2–4 cale, z wyglądem inspirowanym diamentami i efektywnym projektem obwodu magnetycznego.
Kluczowe cechy
- Wygląd inspirowany diamentami (stylizacja serii Bling).
- Projekt obwodu magnetycznego mający na celu poprawę efektywności energetycznej.
- Materiały skoncentrowane na trwałości: łożyska NSK, magnesy N52H oraz miedziane uzwojenia odporne na wysoką temperaturę 220C.

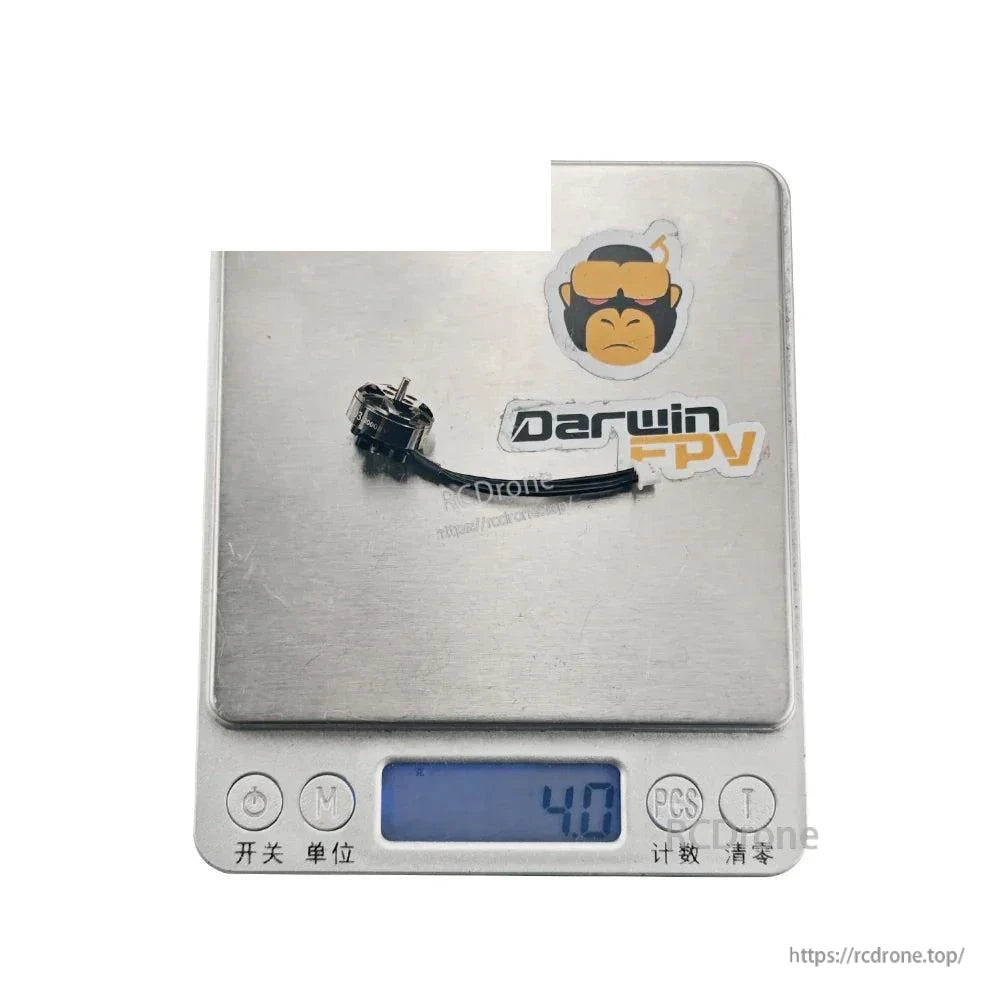

- Lekka konstrukcja: 4.1 00.2 g (w tym przewody).
Specyfikacje
Wspólne (wszystkie wersje Bling 1103)
| Wymiary statora | Phi11 x 3 mm |
| Konstrukcja | 9N12P |
| Wał śmigła | Phi1.5 x 3.5 mm |
| Specyfikacja łożyska | Phi1.5 x Phi4 x 2 mm |
| Rotor | Podział |
| Magnes | N52H |
| Nawijanie | Nawijanie z pojedynczej nitki miedzianej |
| Otworki montażowe | 8.5 x 8.5 mm (M1.6) |
| Wymiary silnika | Phi14.2 x 9.5 mm |
| Waga (w tym przewody) | 4.1 00.2 g |
| Modele zastosowania | 2 00.3 calowe drony FPV typu toothpick; 1.6 00.2 calowe drony FPV typu CineWhoop |

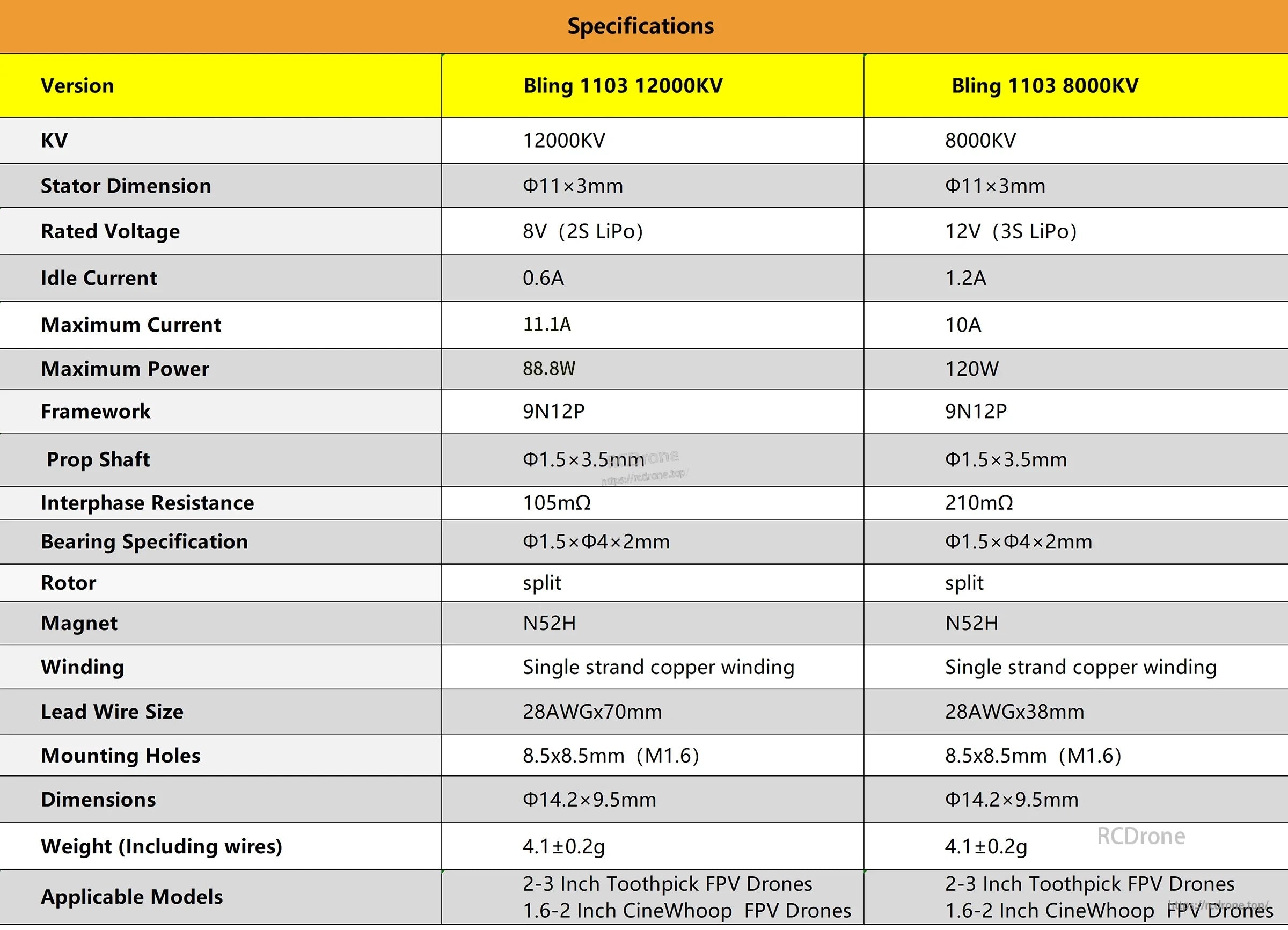

Porównanie wersji
| Parametr | Bling 1103 12000KV | Bling 1103 8000KV |
|---|---|---|
| KV | 12000KV | 8000KV |
| Napięcie znamionowe | 8 V (2S LiPo) | 12 V (3S LiPo) |
| Prąd jałowy | 0.6 A | 1.2 A |
| Maksymalne natężenie | 11.1 A | 10 A |
| Maksymalna moc | 88.8 W | 120 W |
| Opór międzyfazowy | 105 mOhm | 210 mOhm |
| Rozmiar przewodu prowadzącego | 28AWG x 70 mm | 28AWG x 38 mm |

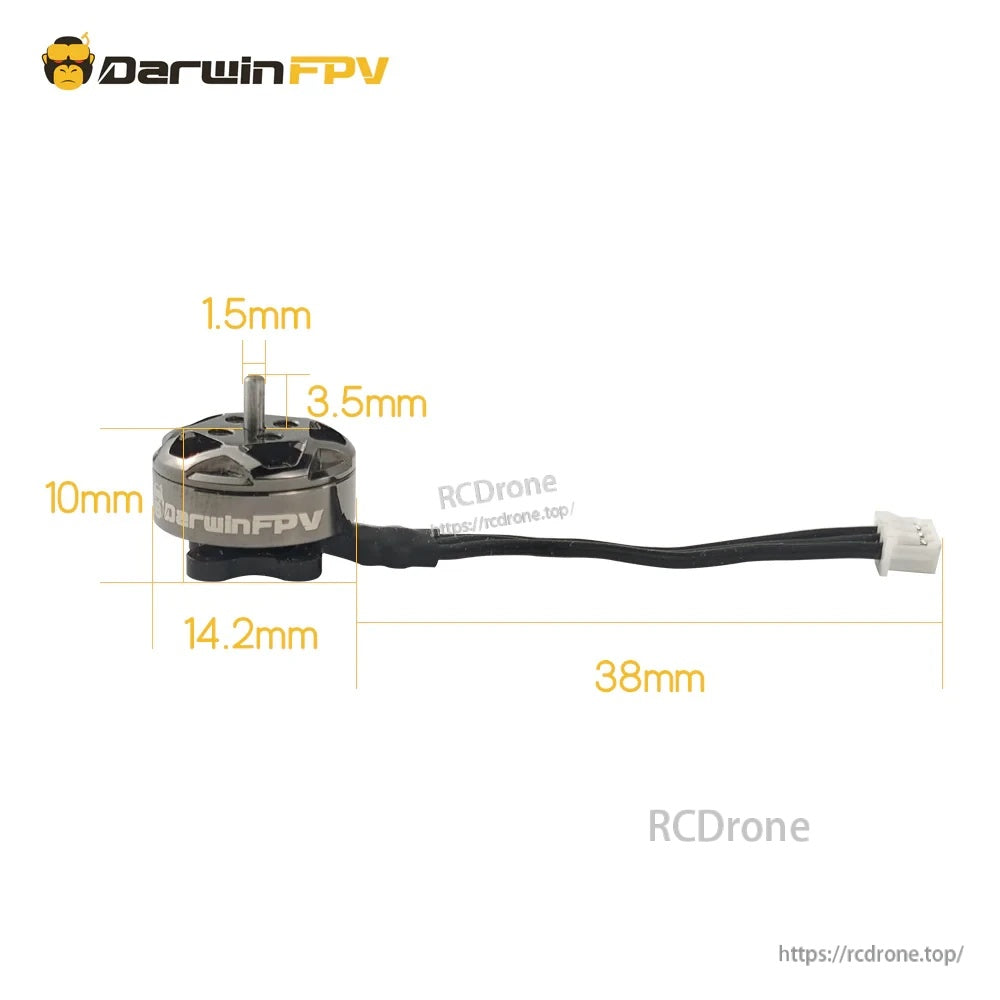

Wymiary (jednostka: mm)
| Średnica wału | 1.5 mm |
| Długość wału | 3.5 mm |
| Wysokość silnika | 10 mm |
| Średnica silnika | 14.2 mm |
| Długość przewodu pokazana | 38 mm |

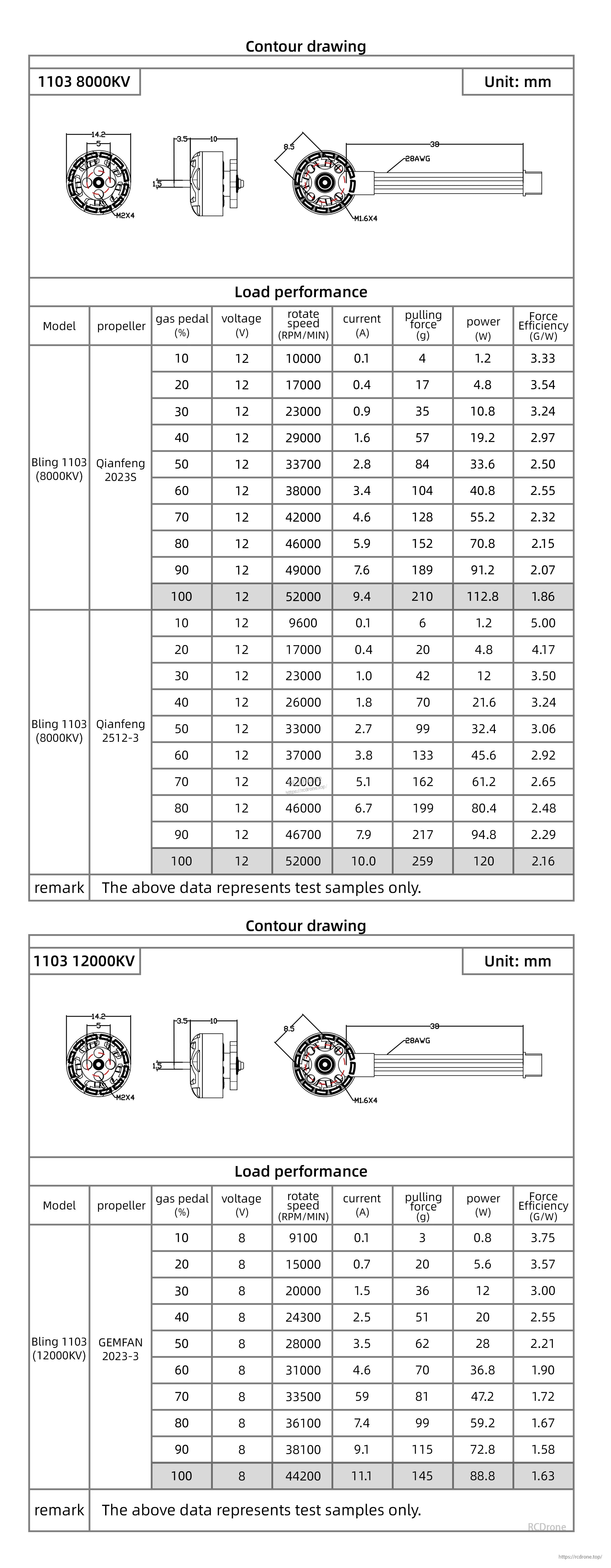

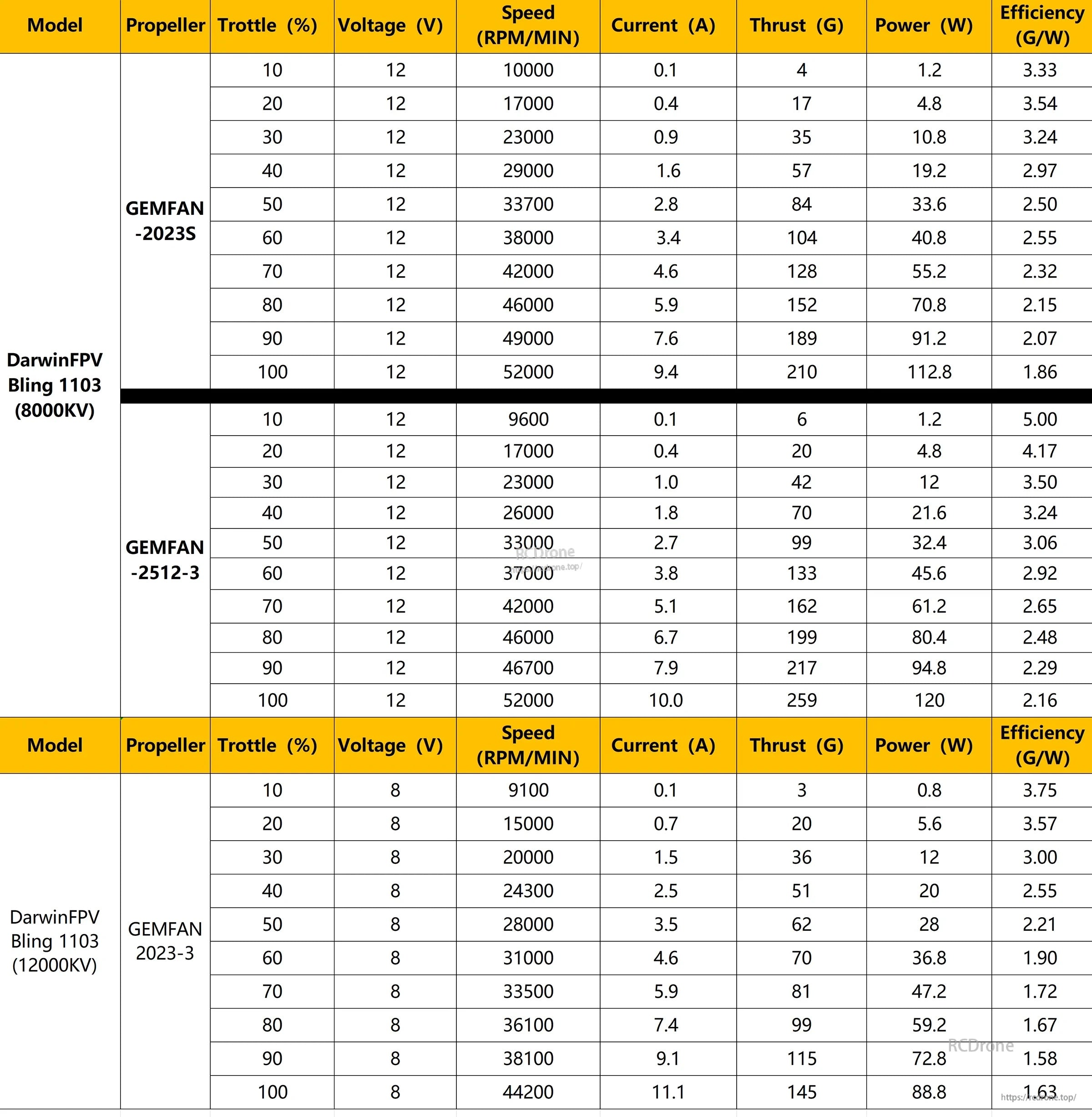

Wydajność obciążenia (tylko próbki testowe)
DarwinFPV Bling 1103 (8000KV) @ 12 V 00 GEMFAN-2023S
| Gaz (%) | Napięcie (V) | Prędkość (RPM/MIN) | Prąd (A) | Siła ciągu (g) | Moc (W) | Efektywność (g/W) |
|---|---|---|---|---|---|---|
| 10 | 12 | 10000 | 0.1 | 4 | 1.2 | 3.33 |
| 20 | 12 | 17000 | 0.4 | 17 | 4.8 | 3.54 |
| 30 | 12 | 23000 | 0.9 | 35 | 10.8 | 3.24 |
| 40 | 12 | 29000 | 1.6 | 57 | 19.2 | 2.97 |
| 50 | 12 | 33700 | 2.8 | 84 | 33.6 | 2.50 |
| 60 | 12 | 38000 | 3.4 | 104 | 40.8 | 2.55 |
| 70 | 12 | 42000 | 4.6 | 128 | 55.2 | 2.32 |
| 80 | 12 | 46000 | 5.9 | 152 | 70.8 | 2.15 |
| 90 | 12 | 49000 | 7.6 | 189 | 91.2 | 2.07 |
| 100 | 12 | 52000 | 9.4 | 210 | 112.8 | 1.86 |
DarwinFPV Bling 1103 (8000KV) @ 12 V 00 GEMFAN-2512-3
| Gaz (%) | Napięcie (V) | Prędkość (RPM/MIN) | Prąd (A) | Siła ciągu (g) | Moc (W) | Efektywność (g/W) |
|---|---|---|---|---|---|---|
| 10 | 12 | 9600 | 0.1 | 6 | 1.2 | 5.00 |
| 20 | 12 | 17000 | 0.4 | 20 | 4.8 | 4.17 |
| 30 | 12 | 23000 | 1.0 | 42 | 12 | 3.50 |
| 40 | 12 | 26000 | 1.8 | 70 | 21.6 | 3.24 |
| 50 | 12 | 33000 | 2.7 | 99 | 32.4 | 3.06 |
| 60 | 12 | 37000 | 3.8 | 133 | 45.6 | 2.92 |
| 70 | 12 | 42000 | 5.1 | 162 | 61.2 | 2.65 |
| 80 | 12 | 46000 | 6.7 | 199 | 80.4 | 2.48 |
| 90 | 12 | 46700 | 7.9 | 217 | 94.8 | 2.29 |
| 100 | 12 | 52000 | 10.0 | 259 | 120 | 2.16 |
DarwinFPV Bling 1103 (12000KV) @ 8 V 00 GEMFAN 2023-3
| Gaz (%) | Napięcie (V) | Prędkość (RPM/MIN) | Prąd (A) | Siła ciągu (g) | Moc (W) | Efektywność (g/W) |
|---|---|---|---|---|---|---|
| 10 | 8 | 9100 | 0.1 | 3 | 0.8 | 3.75 |
| 20 | 8 | 15000 | 0.7 | 20 | 5.6 | 3.57 |
| 30 | 8 | 20000 | 1.5 | 36 | 12 | 3.00 |
| 40 | 8 | 24300 | 2.5 | 51 | 20 | 2.55 |
| 50 | 8 | 28000 | 3.5 | 62 | 28 | 2.21 |
| 60 | 8 | 31000 | 4.6 | 70 | 36.8 | 1.90 |
| 70 | 8 | 33500 | 5.9 | 81 | 47.2 | 1.72 |
| 80 | 8 | 36100 | 7.4 | 99 | 59.2 | 1.67 |
| 90 | 8 | 38100 | 9.1 | 115 | 72.8 | 1.58 |
| 100 | 8 | 44200 | 11.1 | 145 | 88.8 | 1.63 |
Uwagi: Powyższe dane przedstawiają tylko próbki testowe.

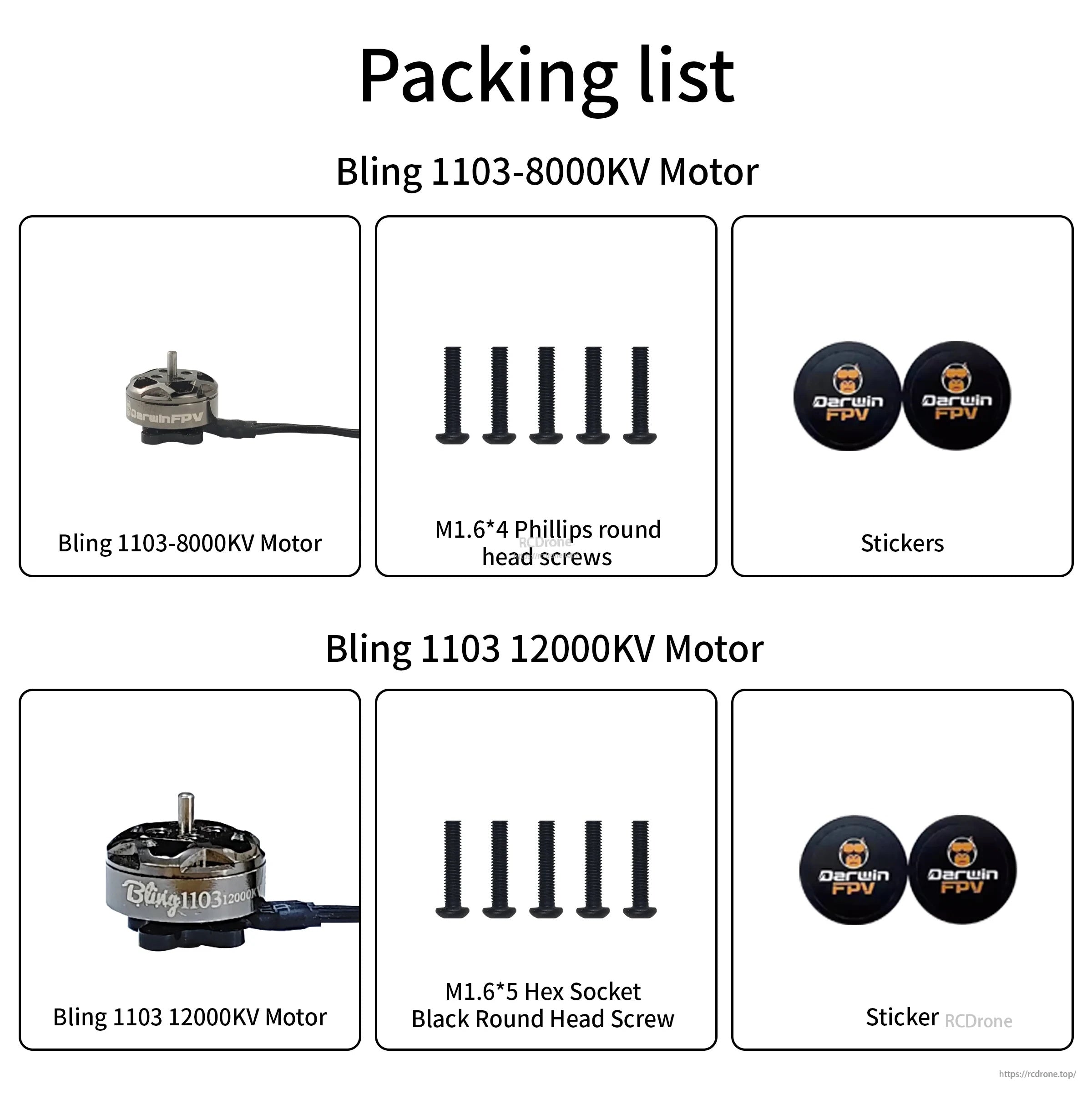

Co 00 Włączone
- Bling 1103-8000KV Silnik: Bling 1103-8000KV silnik; M1.6*4 wkręty Phillips z okrągłą główką; naklejki
- Silnik Bling 1103 12000KV: silnik Bling 1103 12000KV; wkręt sześciokątny M1.6*5 czarny z okrągłą główką; naklejka
Aby uzyskać pomoc w wyborze produktu lub pytania techniczne, skontaktuj się z https://rcdrone.top/ lub wyślij e-mail na support@rcdrone.top.
Szczegóły

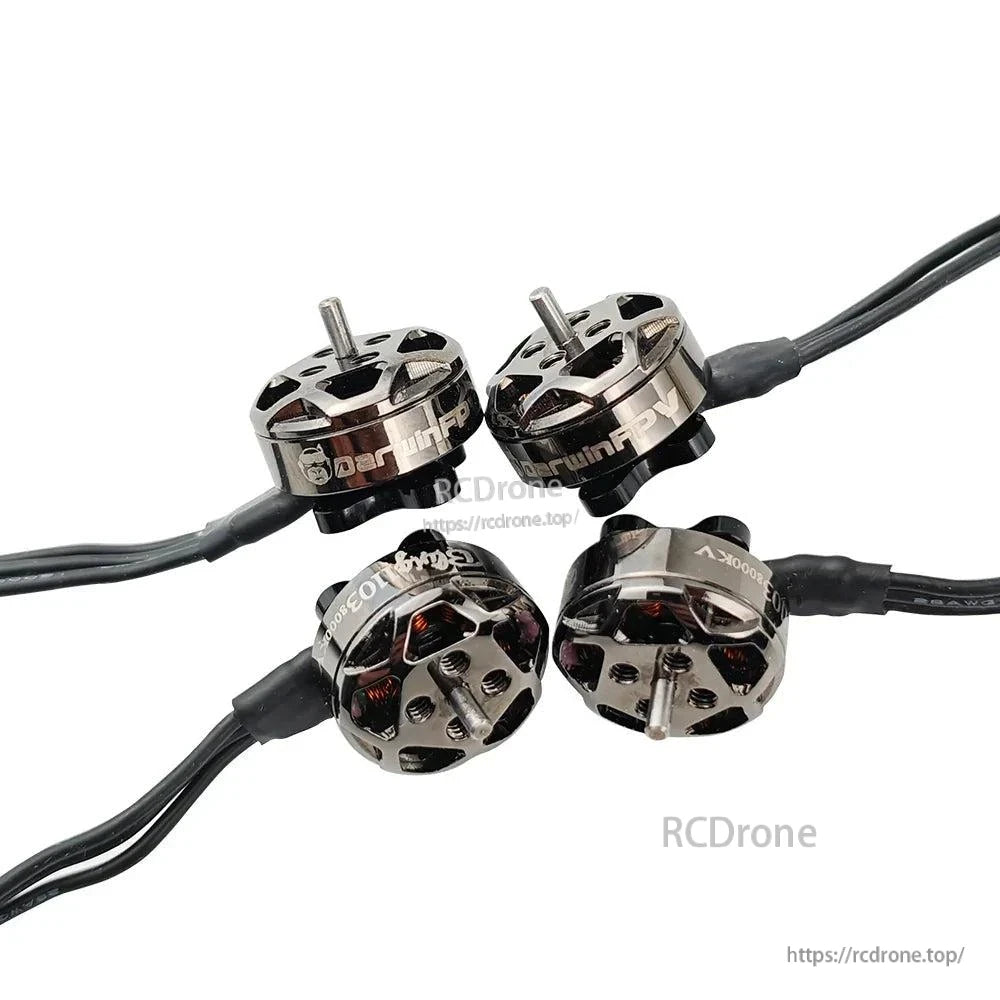

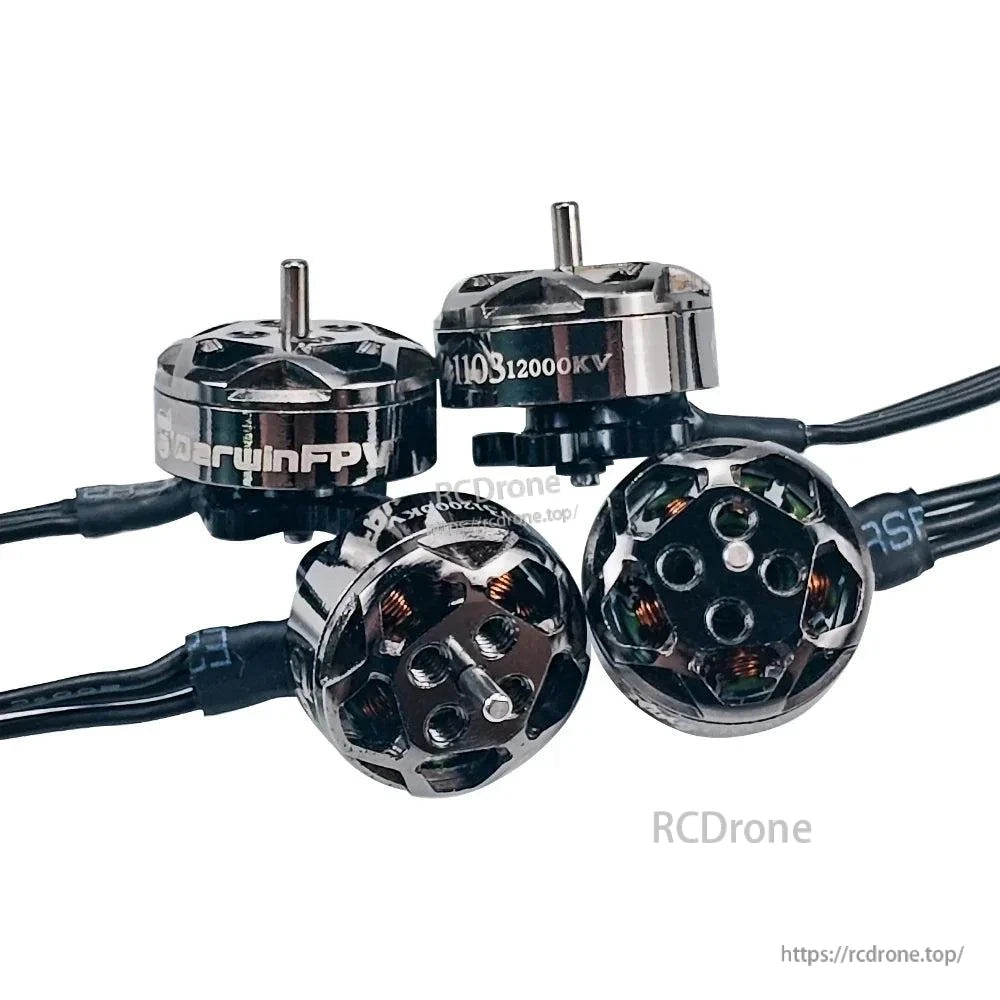

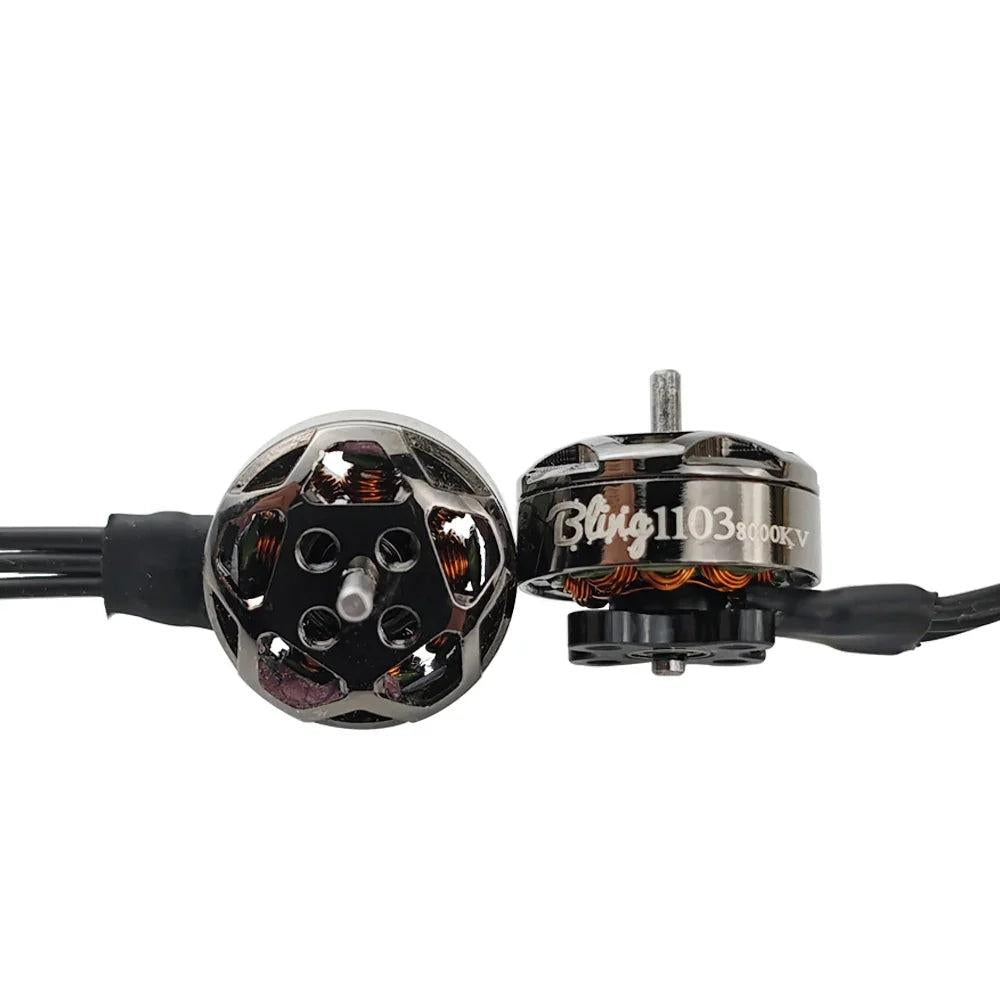

Elektroplating inspirowany diamentami nadaje silnikowi Bling 1103 wyjątkowy wygląd, jednocześnie utrzymując kompaktową budowę dla małych dronów FPV.
Opcja przyjazna dla budżetu do budowy lub modernizacji mikro quadów o rozmiarze 2–4 cale bez przechodzenia na ceny premium.

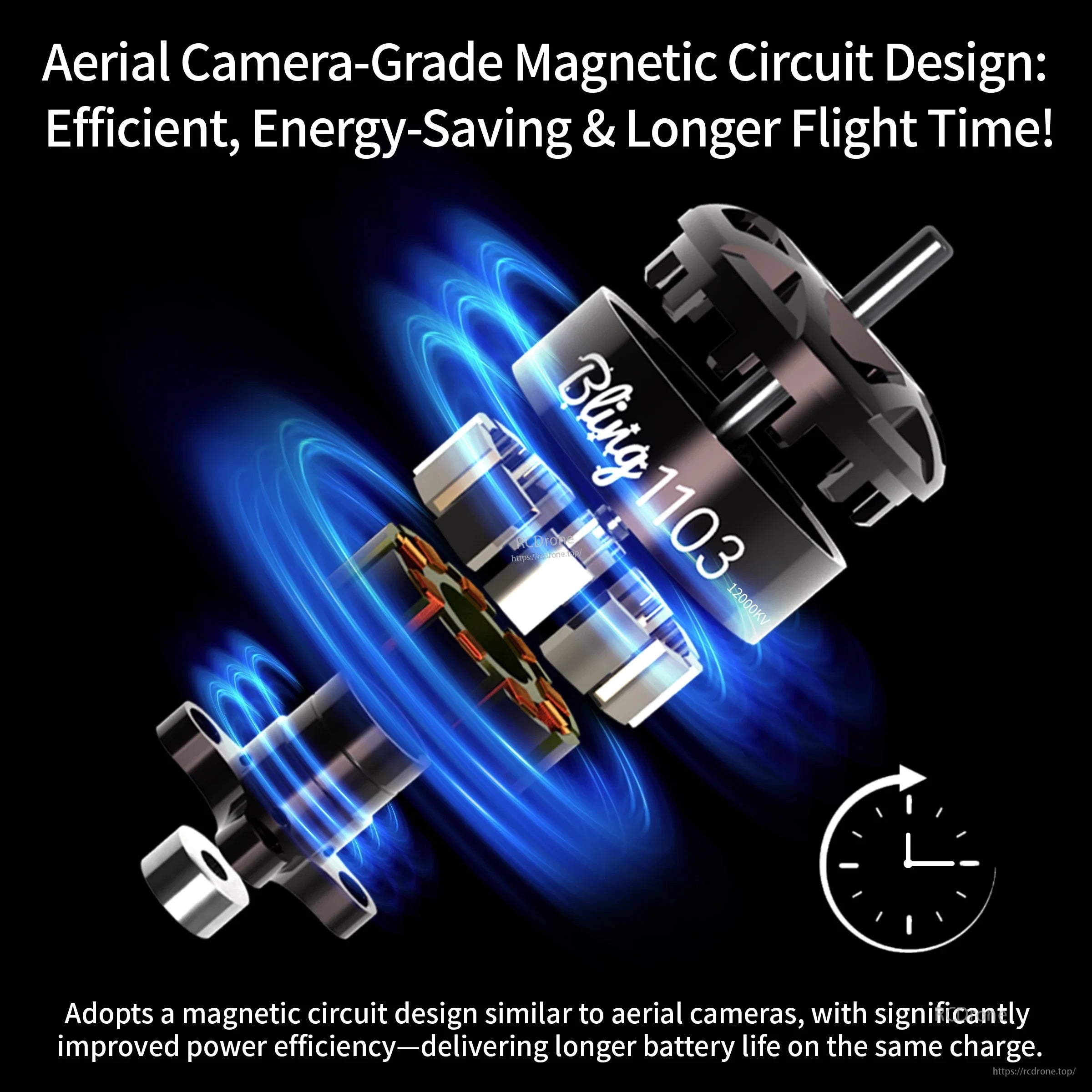

Skoncentrowany na efektywności projekt obwodu magnetycznego został zaprojektowany, aby dostarczać responsywną moc przy dłuższych lotach na tej samej baterii.

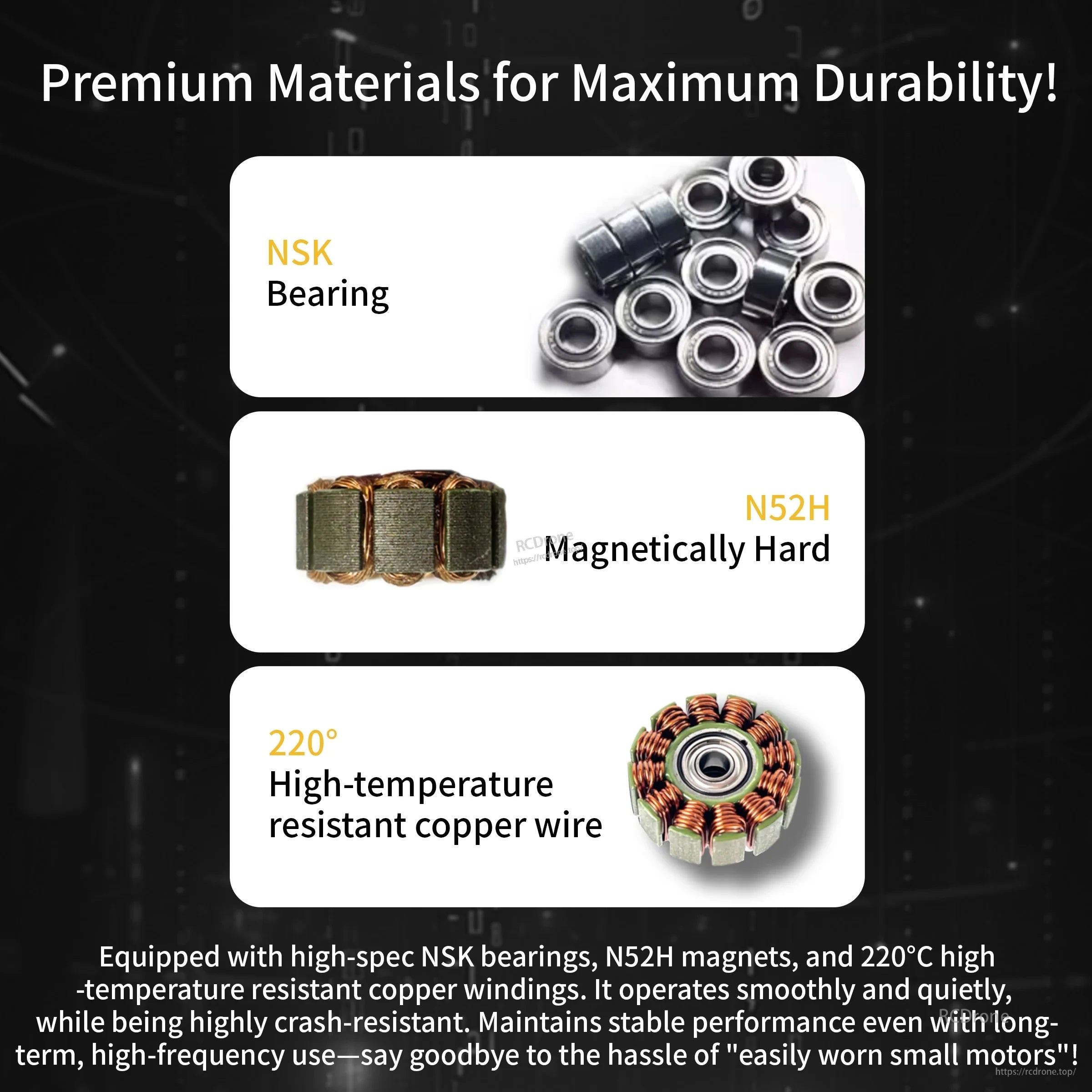

Łożyska NSK, magnesy N52H i miedziane uzwojenia wysokotemperaturowe 220°C zostały wybrane dla trwałości i płynniejszej pracy.

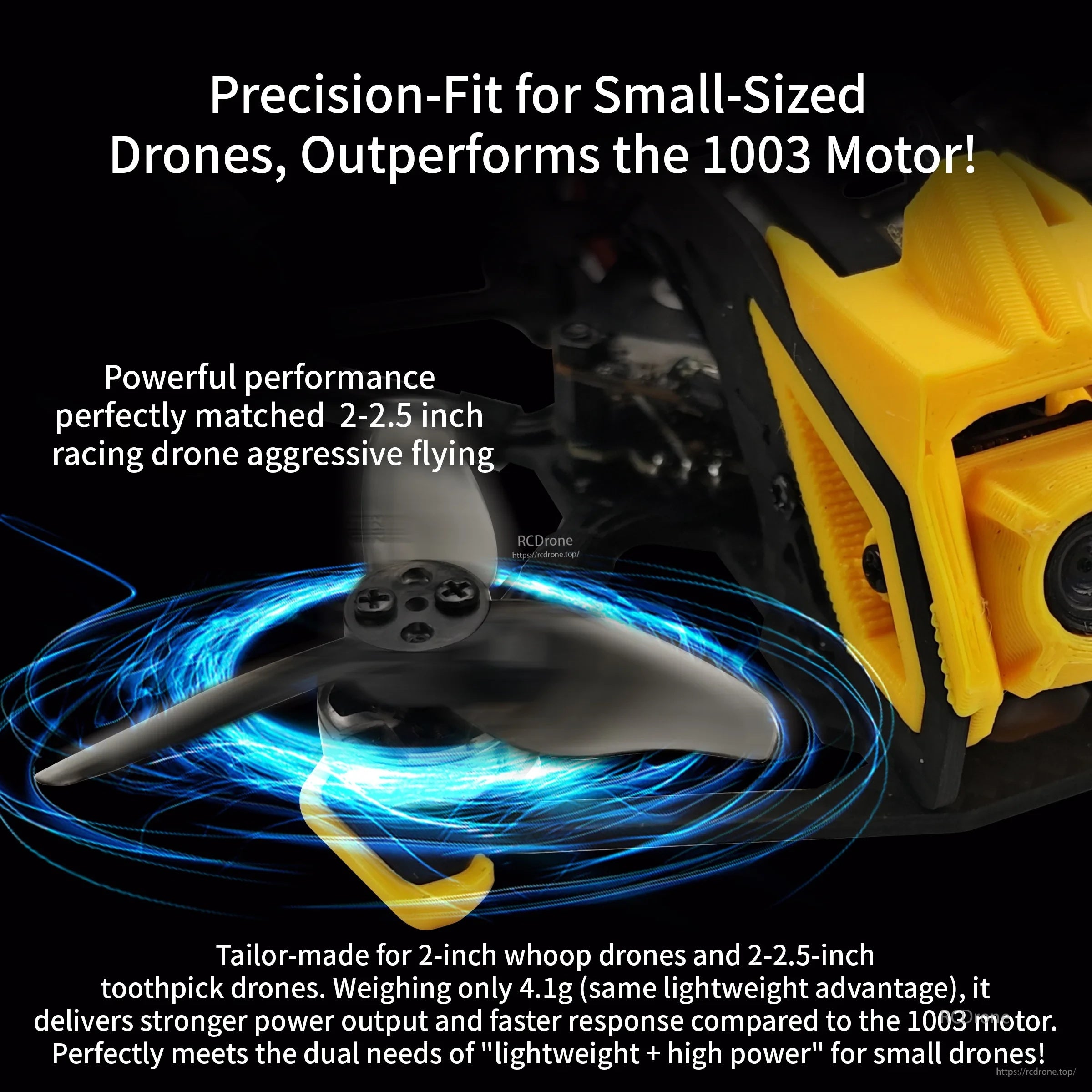

Rozmiar dostosowany do konstrukcji z wykałaczką i cinewhoop, format 1103 łączy lekkie prowadzenie z mocnym uderzeniem na małych śmigłach.

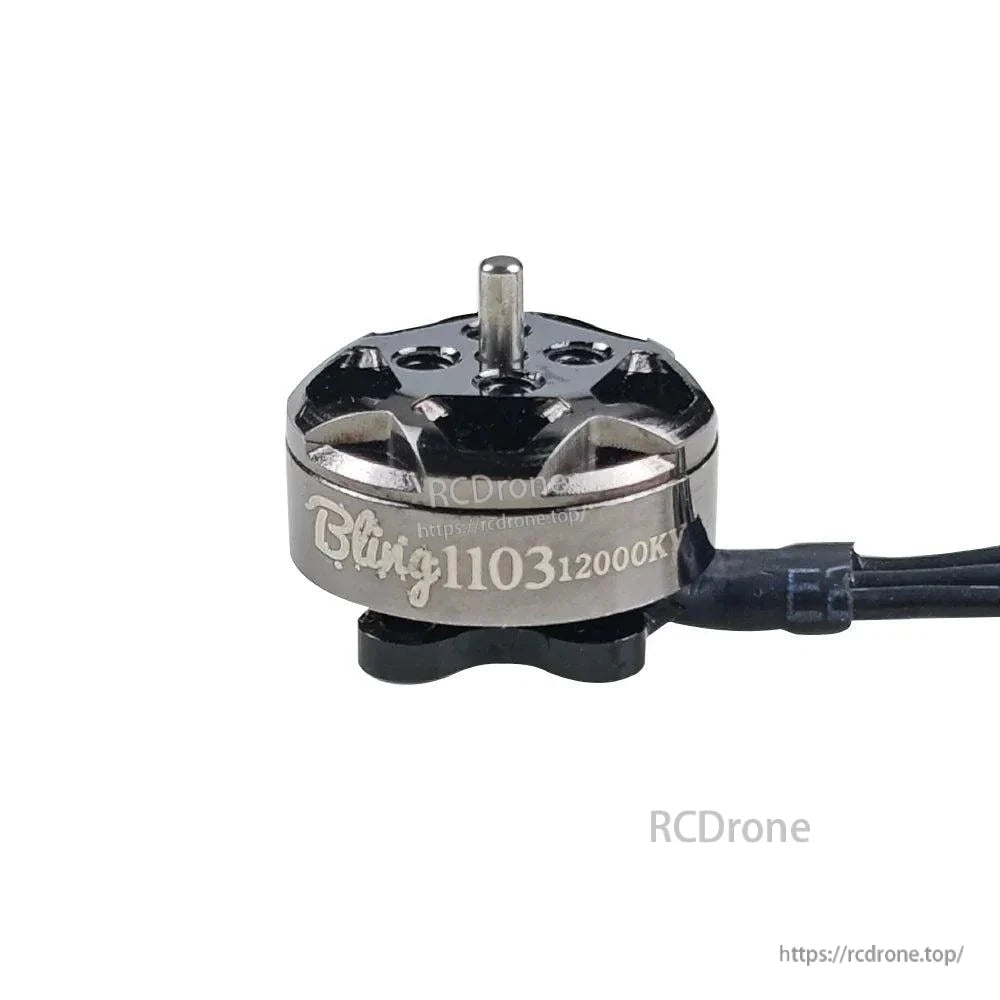

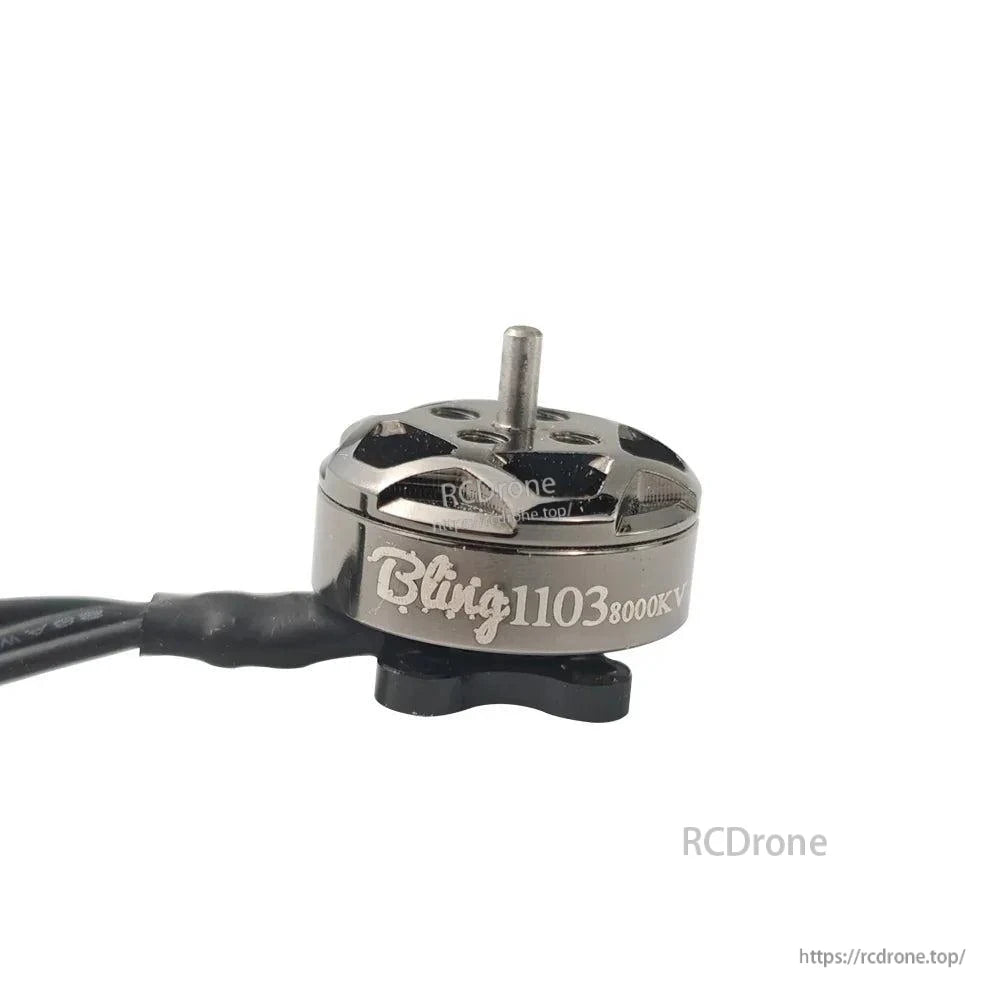

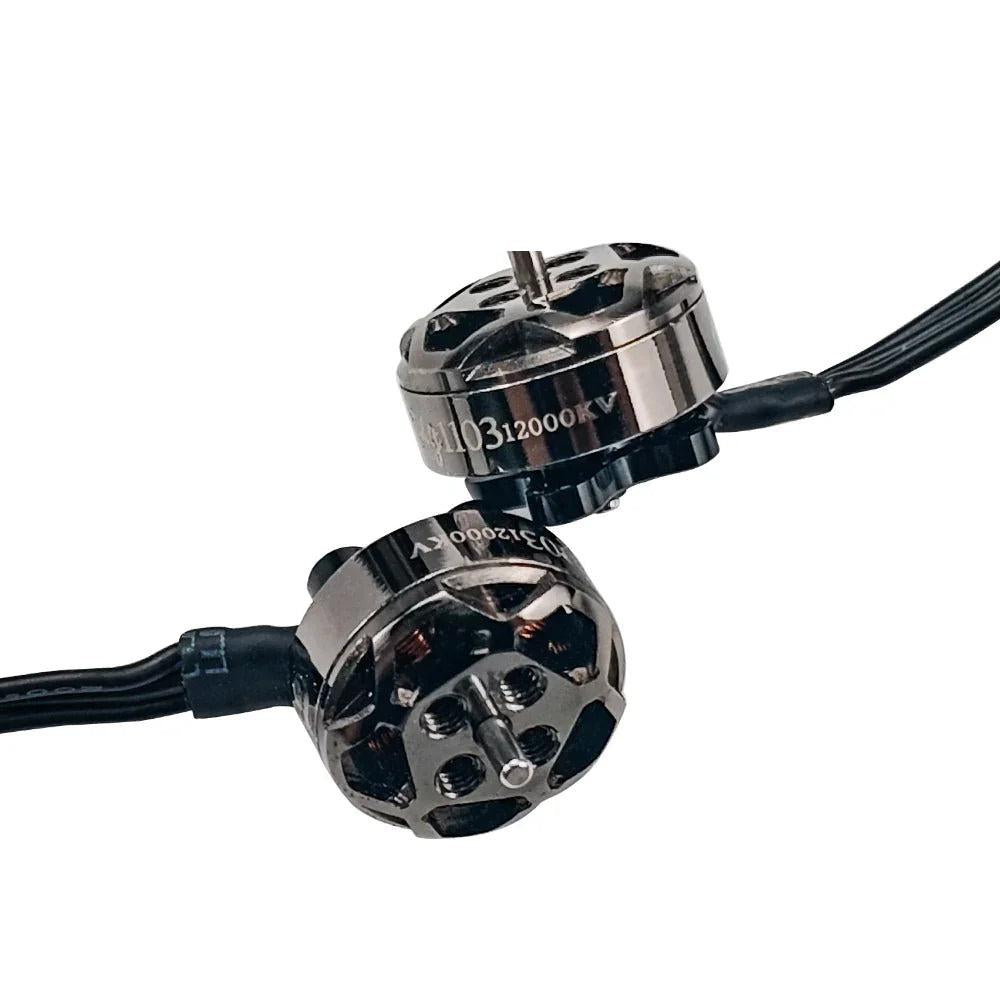

Wybierz 12000KV dla konstrukcji 2S lub 8000KV dla konfiguracji 3S w zależności od celów dotyczących akumulatora i śmigieł.
Tabele wydajności pomagają dopasować śmigło i napięcie do celów ciągu i efektywności Twojej mikro konstrukcji.
Każdy silnik zawiera śruby montażowe (typ różni się w zależności od opcji KV) oraz naklejki DarwinFPV dla estetycznego wykończenia.
Podano kluczowe wymiary dla kompatybilności ramy i śmigła, w tym średnicę silnika 14,2 mm i wałek 1,5 mm.

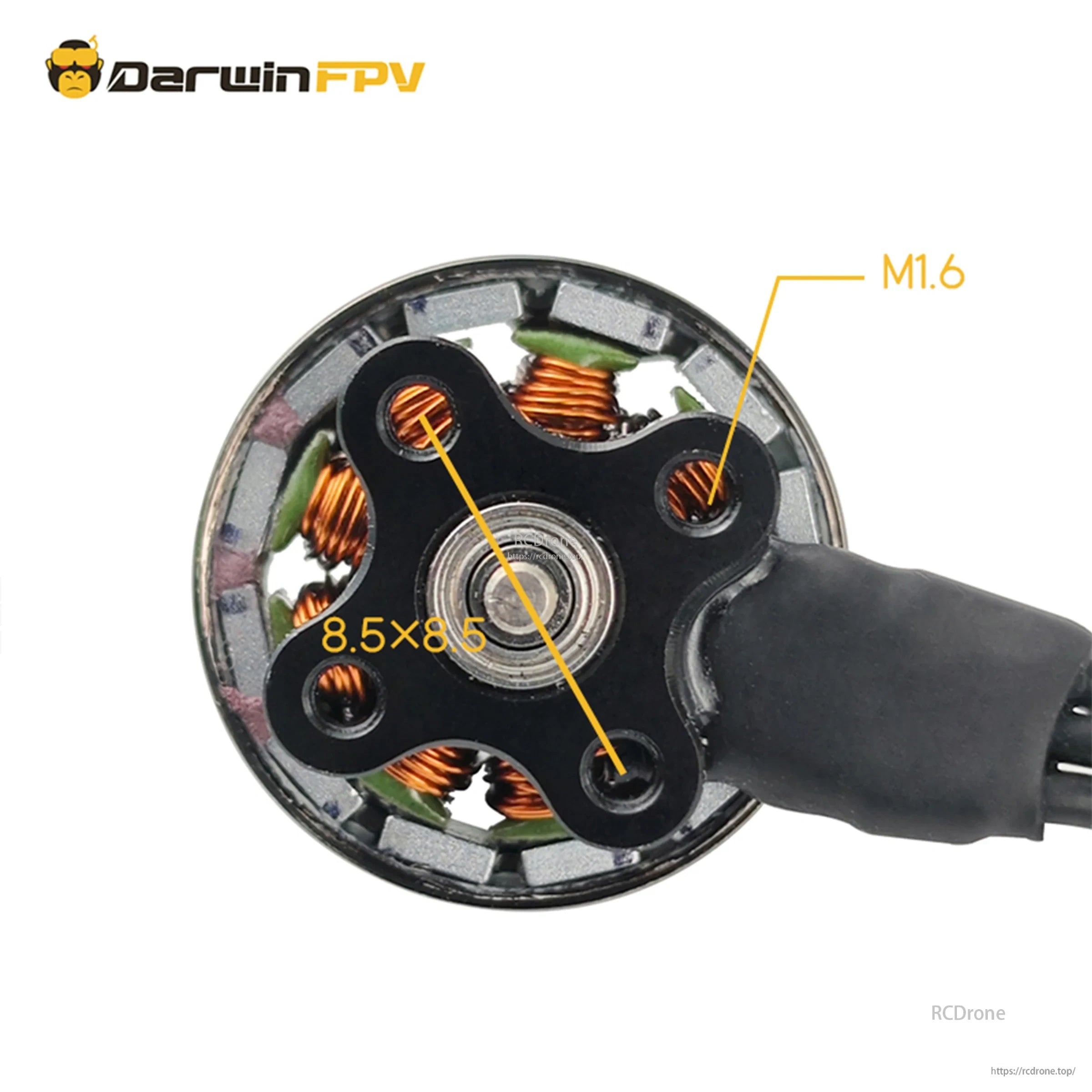

Wzór montażowy 8,5×8,5 mm wykorzystuje śruby M1.6 dla powszechnej kompatybilności z mikro ramami.
Rysunki inżynieryjne i dane testowe są dołączone dla budowniczych, którzy chcą zweryfikować dopasowanie i dostroić wydajność.
