SPECYFIKACJA Serii GEPRC GEP-M1025
Nazwa marki: GEPRC
Pochodzenie: Chiny kontynentalne
Materiał: Materiał kompozytowy
Zalecany wiek: 14+lat
Części i akcesoria do zdalnie sterowanych pojazdów: Nadajniki
Dla typu pojazdu: Śmigłowce
Zastosowanie: Pojazdy i zabawki zdalnie sterowane
Uaktualnij części/akcesoria: Adapter
Materiały narzędziowe: Kategoria montażu
Ilość: 1 szt.
Numer modelu: Moduł GPS serii GEP-M1025
Atrybuty napędu na cztery koła: Zespół
Rozstaw osi: Śruby
Podsumowanie

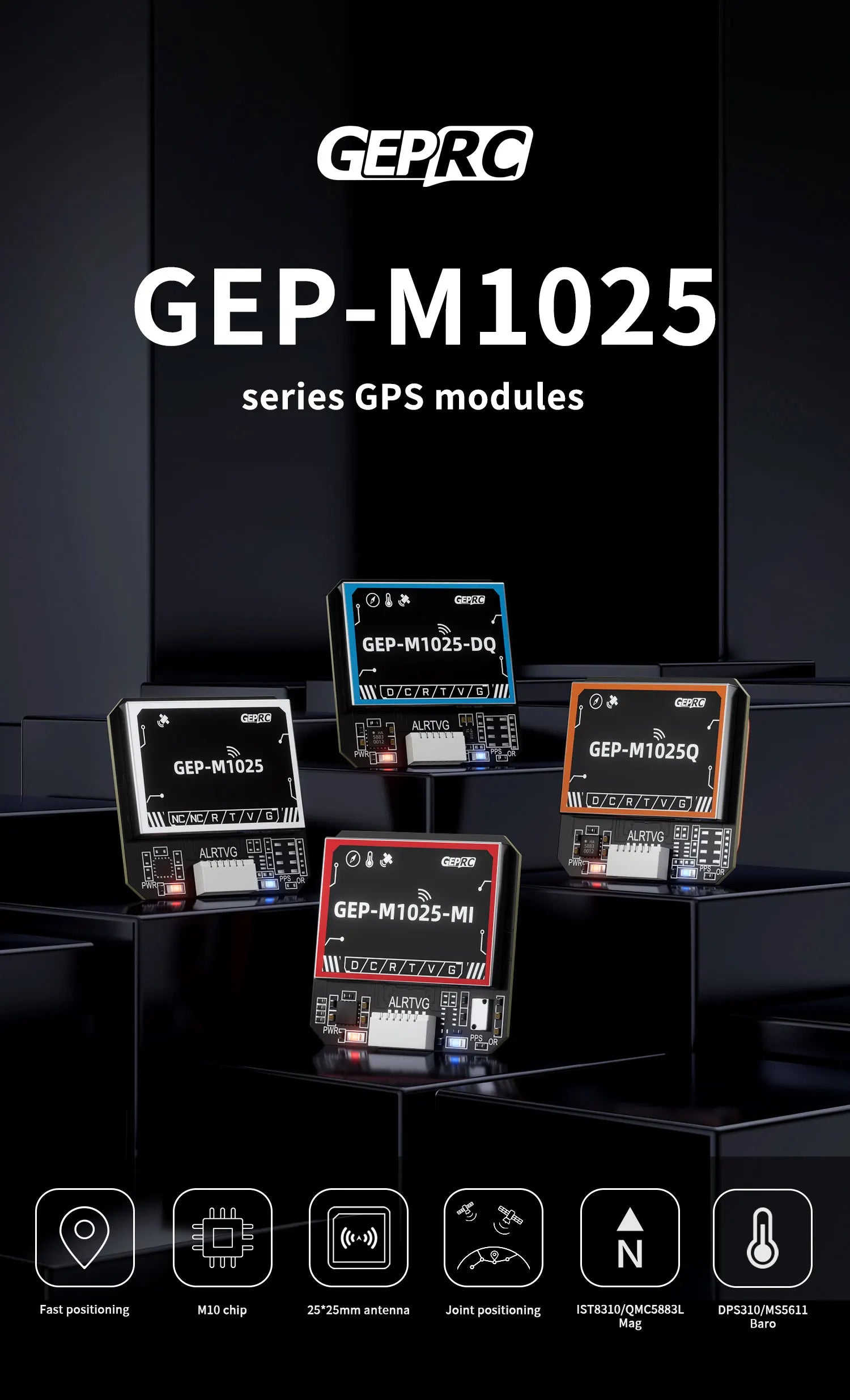

Linia produktów serii GEPRC GPS została w pełni zmodernizowana. Wprowadzenie na rynek serii produktów GPS GEP-M1025 opartych na chipie M10050 i wykorzystujących antenę 25*25 mm.
Moduł pozycjonowania GPS serii GEP-M1025 wykorzystuje układ chip M10 i obsługuje wspólne pozycjonowanie GPS+BDS+Galileo+QZSS+SBAS do 32 satelitów. Antena ceramiczna 25*25mm zapewnia lepsze możliwości odbioru. Wbudowany układ Flash i kondensator Farad umożliwiają zapisanie parametrów konfiguracyjnych i szybki start na gorąco.

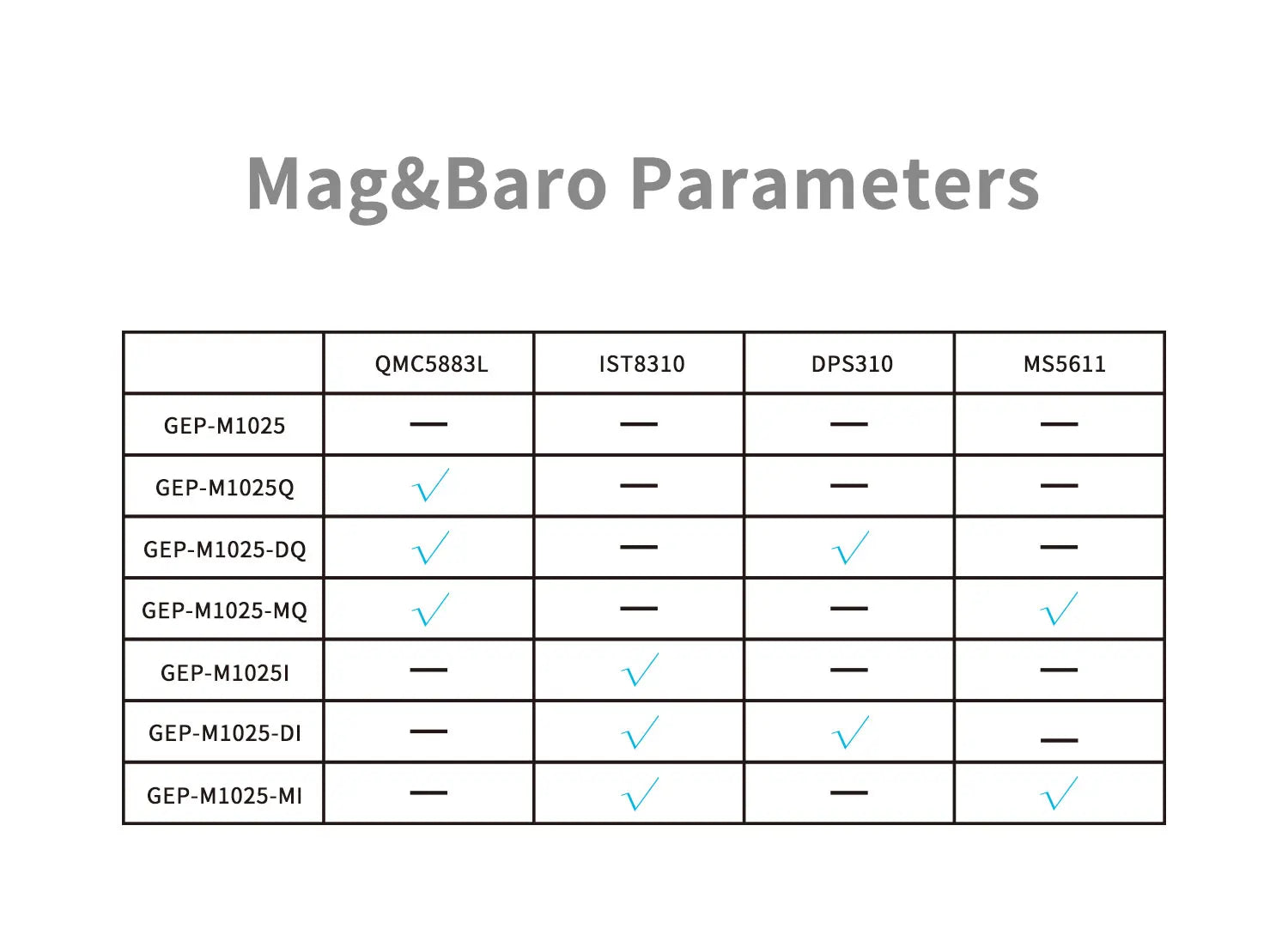

Opcjonalnie magnetometr QMC5883L/IST8310 i barometr DPS310/MS5611. Różnorodne rozwiązania dopasowujące zapewniają dokładne wskazanie azymutu i wrażliwe dane dotyczące zmian wysokości. Może zaspokoić potrzeby większości quadkopterów FPV, wielowirnikowców, stałopłatów i innych modeli produktów.
Uwaga: Kierunek magnetometru w INAV powinien być ustawiony na QMC5883: obrót CW 0°, IST8310: obrót CW 90°.
Funkcja
-
Układ serii M10
-
GPS+BDS+Galileo+QZSS+SBAS pozycjonowanie stawów
-
Duża prędkość pozycjonowania, do 32 satelitów
-
Stabilna jakość połączenia
-

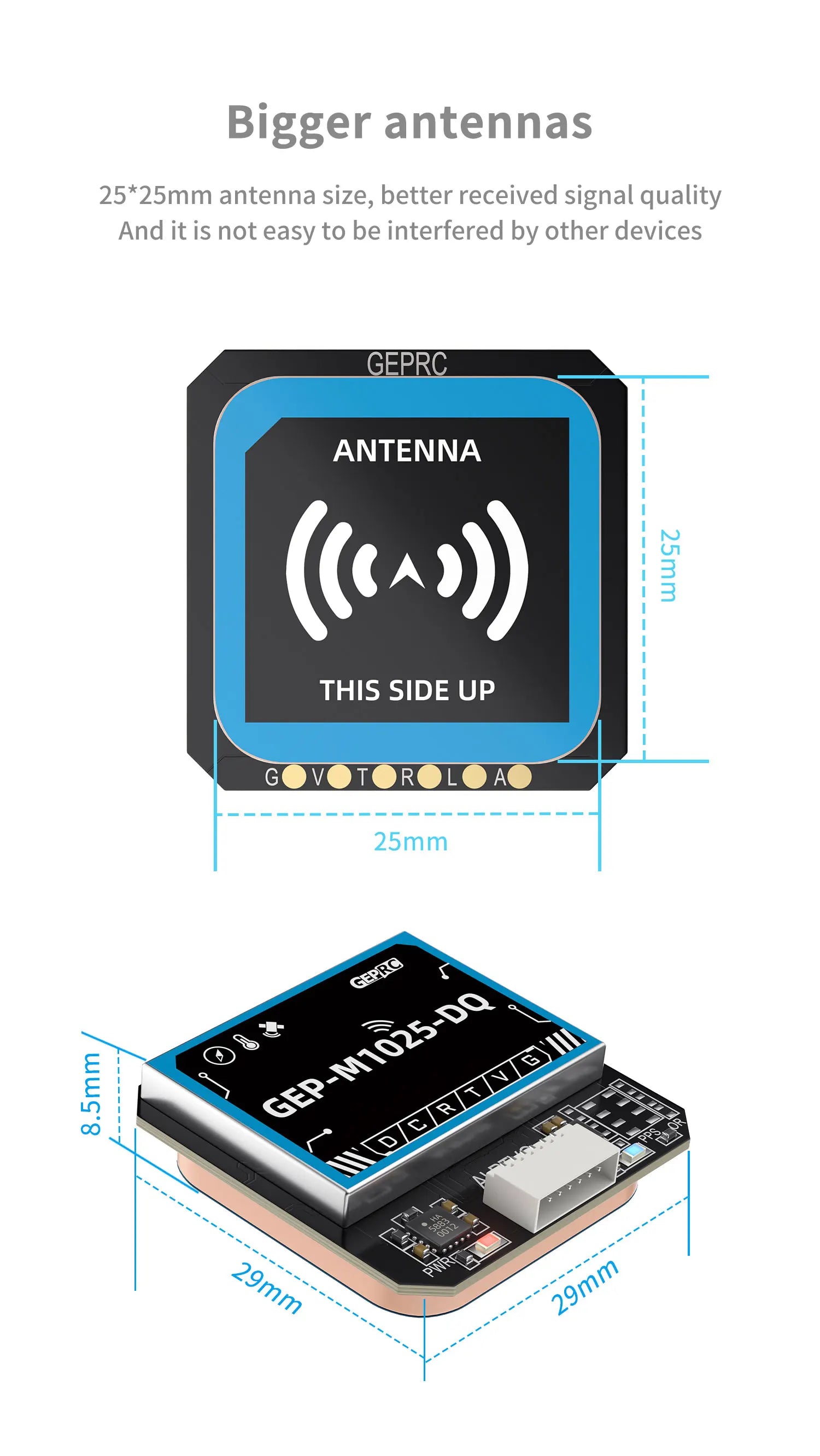

Rozmiar anteny 25*25mm, lepsza wydajność odbioru sygnału
-
Wbudowany układ Flash i kondensator Farad
-
Wbudowana lampka kontrolna, łatwa w użyciu
-
Opcjonalnie zintegrowany magnetometr + barometr, więcej schematów kolokacji
Zawiera
1 x moduł GPS
1 x przewód zaciskowy
1 x instrukcja obsługi modułu GPS
1 x naklejka GEPRC
1 x rurka termokurczliwa
Ten moduł GPS jest wyposażony w chip M10050 10. generacji, który umożliwia wspólne pozycjonowanie wielu satelitów za pośrednictwem systemów GPS, BDS, Galileo, QZSS i SBAS.

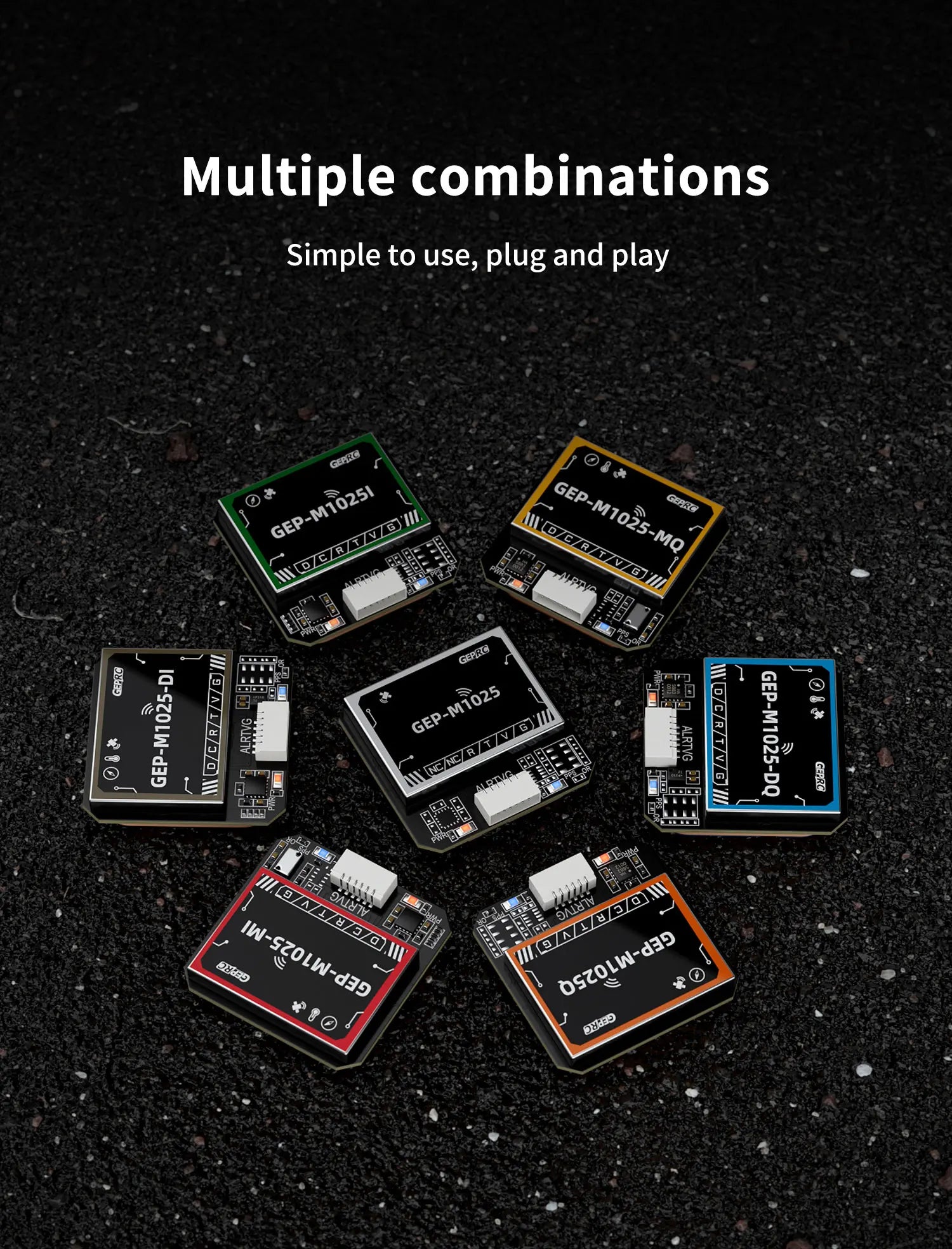

Ten moduł GPS jest łatwy w obsłudze i posiada funkcję plug-and-play. Obsługuje wiele kombinacji systemów satelitarnych, w tym 7 satelitów do pozycjonowania, 2 satelity do odczytów magnetometru i 3 satelity do pomiarów ciśnienia barometrycznego. Dodatkowo jest wyposażony w kondensator i element Farad, co zapewnia dokładne działanie w zastosowaniach dronów FPV.

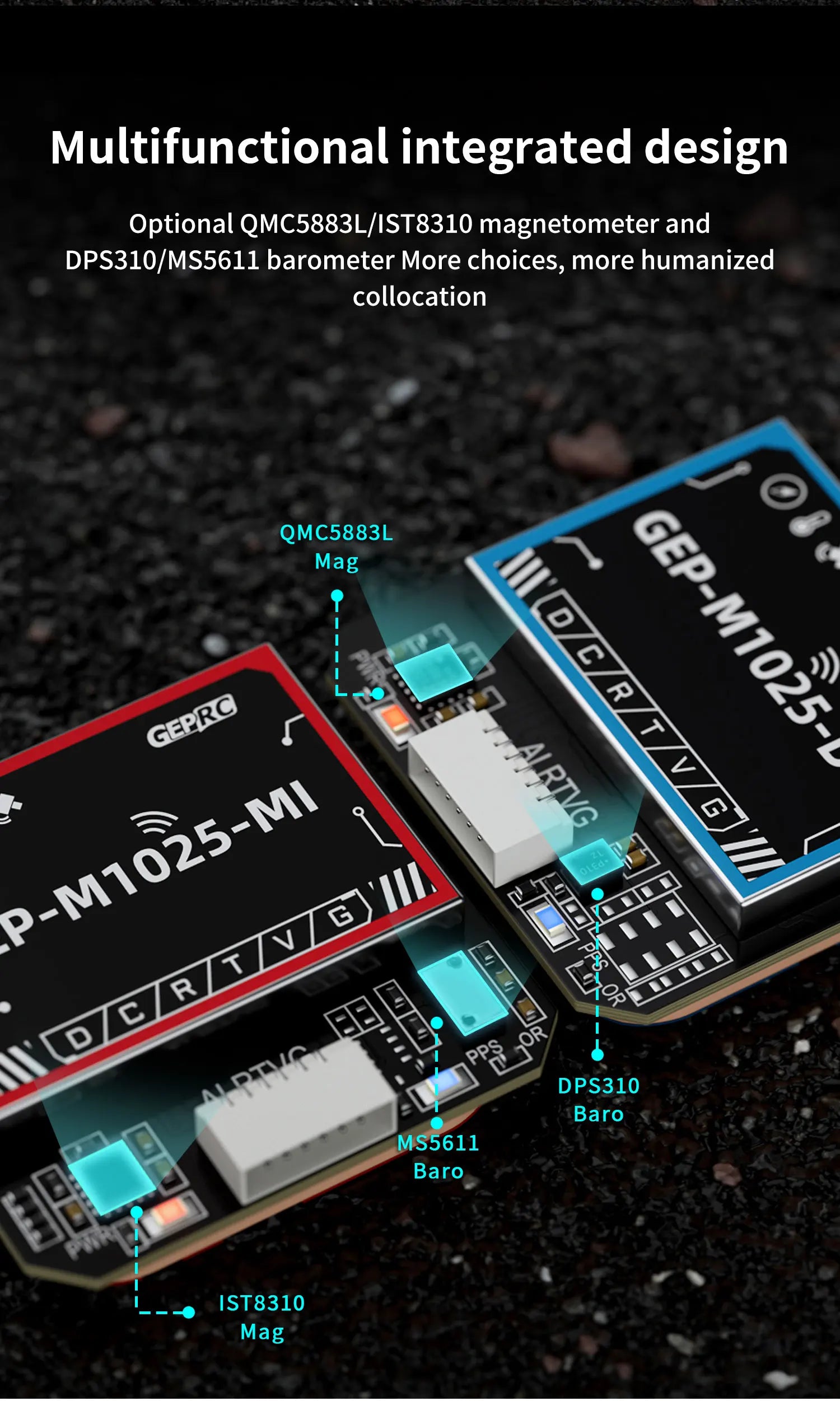

Ten moduł GPS jest wyposażony w zaawansowane czujniki, w tym magnetometr QMC5883L i barometr IST8310 lub MS5611, umożliwiające precyzyjne pomiary. Dzięki tym opcjom użytkownicy mają większą elastyczność i możliwości dostosowywania.

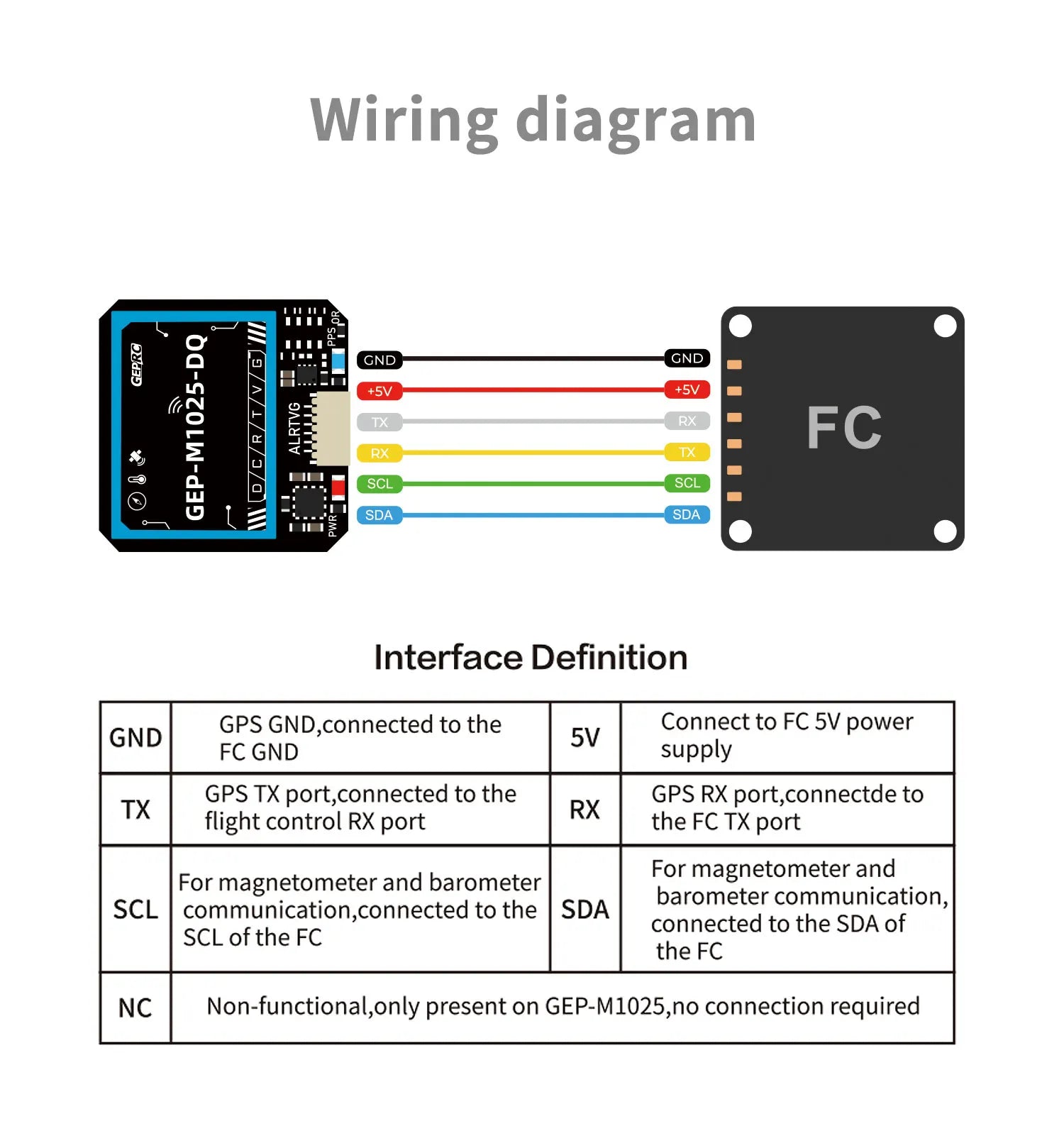

Definicja interfejsu tego modułu GPS obejmuje: * Połączenia uziemienia (GND) i zasilania +5 V * SV (napięcie zasilania) podłączone do zasilacza FC (sterowanie lotem). * Port RX podłączony do portu FC TX * Interfejsy SDA i SCL podłączone odpowiednio do FC SDA i SCL Należy pamiętać, że tylko w modelu GEP-M1025 występuje również styk niefunkcjonalny (NC), ale połączenie nie jest wymagane.

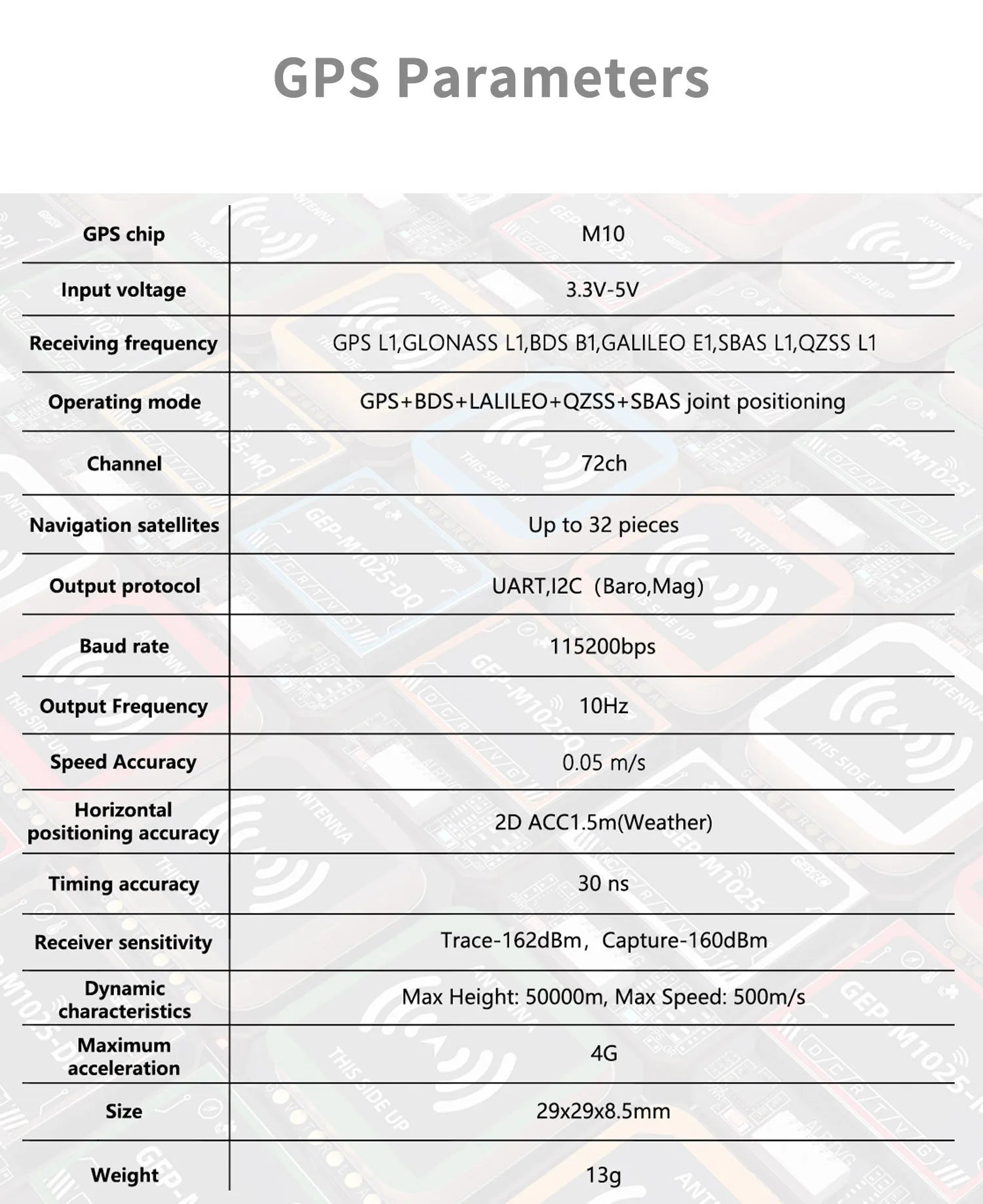

Ten moduł GPS ma następującą charakterystykę protokołu wyjściowego: * Protokół wyjściowy: UART (z danymi Baro i Mag) * Szybkość transmisji: 115200bps * Częstotliwość wyjściowa: 10 Hz * Dokładność prędkości: ± 0,05 m/s * Dokładność pozycjonowania poziomego: 2D ACCISm (pogoda) z dokładnością do [wstaw wartość dokładności] * Dokładność pomiaru czasu: 30ns * Czułość odbiornika: + Ślad: -162dBm + Przechwytywanie: -160dBm * Charakterystyka dynamiczna: + Maksymalna wysokość: 5000m + Maksymalna prędkość: 500 m/s * Rozmiar: 29x [wstaw wartość rozmiaru] Należy pamiętać, że maksymalne przyspieszenie wynosi również 46 g.
