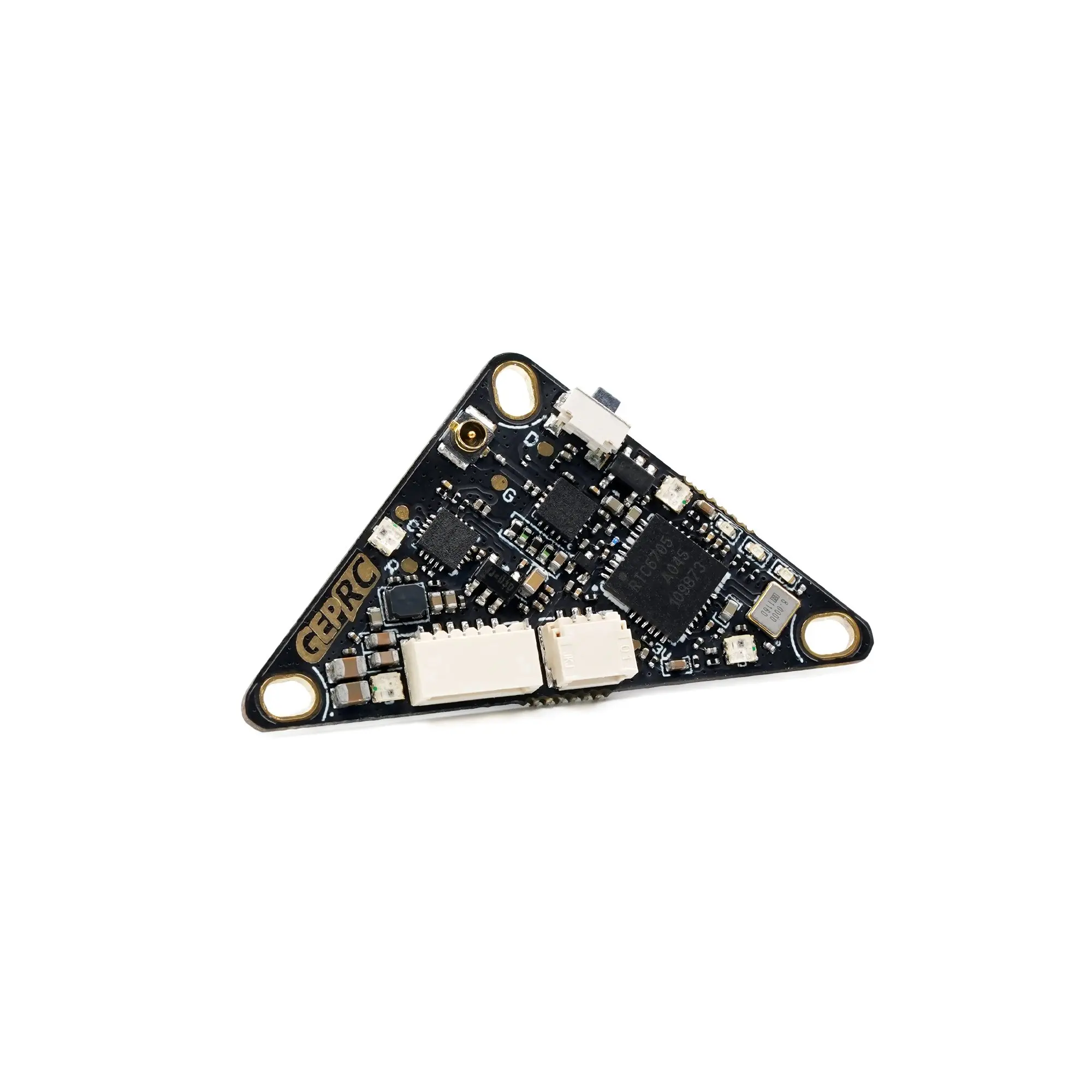

Nowy produkt:GEPRC RAD Whoop 5.8G VTX. Posiada 4 regulowane poziomy mocy, maksymalna moc do 400mW. Sygnał transmisji jest stabilny, dobre odprowadzanie ciepła, protokół IRC Tramp, szybkie dostrajanie parametrów OSD. Z funkcją ochrony kontroli temperatury, aby zapobiec przegrzaniu i spaleniu.

Jeden przycisk, trzy lampki kontrolne, łatwe w obsłudze. Użyj głównego złącza anteny UFL, użyj złącza kablowego SH1.0, a otwór montażowy jest zgodny z 25,5 mm-26,5 mm. Dodano cztery światła LED RGB, kolor czterech diod LED można regulować za pomocą kontrolera lotu, dzięki czemu Twój quadkopter nie jest już monotonny.

Specyfikacja:

•  Model: RAD Whoop 5,8G VTX

• Marka: GEPRC

• Napięcie wejściowe: DC 5V

• Napięcie wyjściowe: 5V@500mA (zasilanie 5V do kamery)

• Impedancja wejściowa: 75Ω

• Protokół: IRC Tramp

• Złącze antenowe: UFL

• Złącze kabla: SH1.0

• Moc wyjściowa: Tryb Pit/25mW/200mW/400mW

• Częstotliwość: 40 kanałów

• Format wideo: PAL/NTSC

• Mikrofon: brak

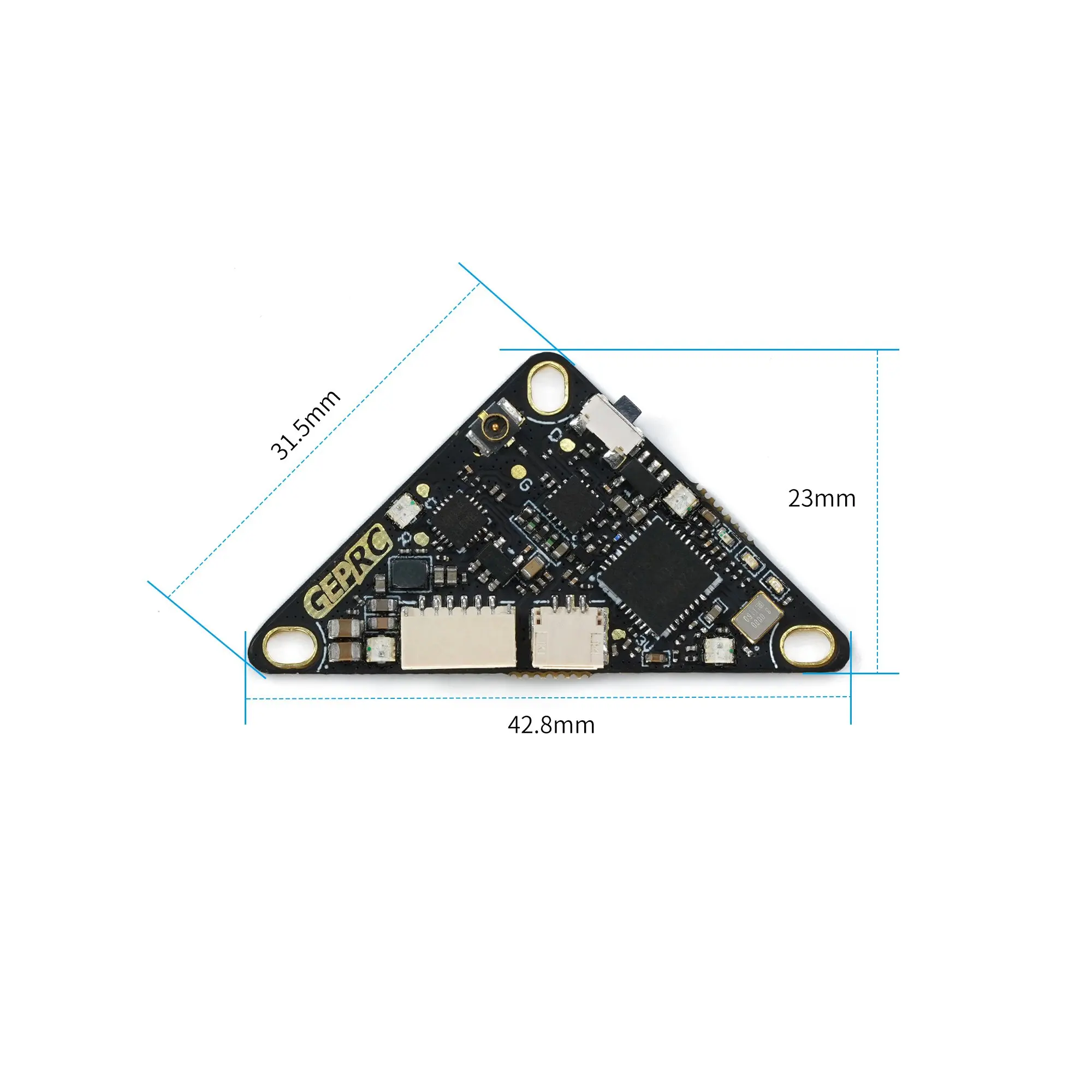

• Otwór montażowy: podwójna kompatybilność 25,5–26,5 mm (M2)

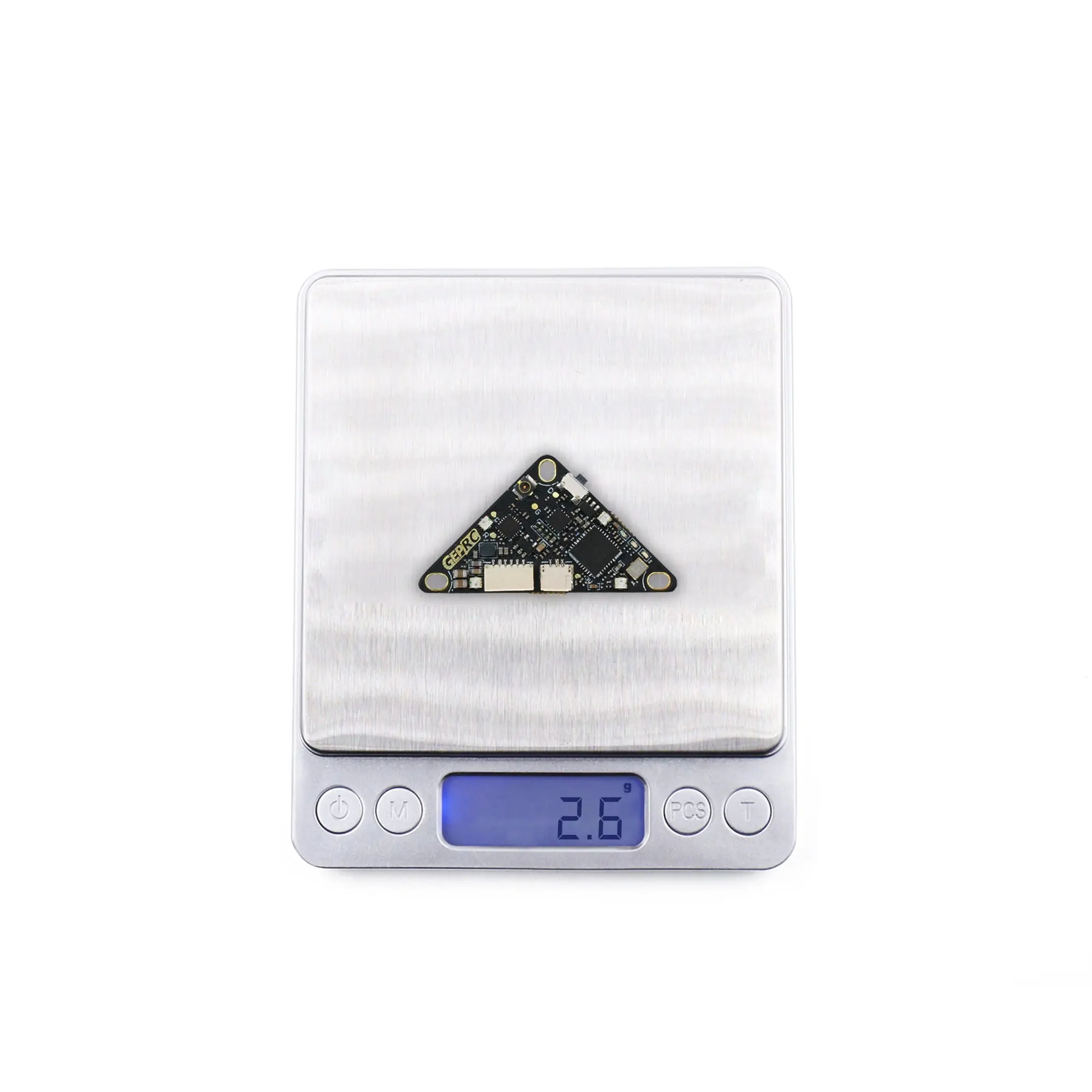

• Waga: 2 g (bez kabli)

Cechy:

1. Moc 400 mW, niskie wytwarzanie ciepła, stabilna praca, odpowiednia do lotów krótkiego i średniego zasięgu

2. 3 kanały mocy regulowane PitMode/25mW/200mW/400mW

3. Z funkcją ochrony kontroli temperatury, aby zapobiec wypaleniu w wysokiej temperaturze

4. Wejście DC5V, pobór mocy to tylko 400ma, może być zasilany bezpośrednio z kontrolera lotu 5V

5. Protokół sterowania VTX IRC Tramp, obsługuje dostrajanie parametrów OSD

6. Jeden przycisk regulacji, trzy lampki kontrolne, łatwe w obsłudze

7. Otwory montażowe są kompatybilne z 25,5 mm-26,5 mm

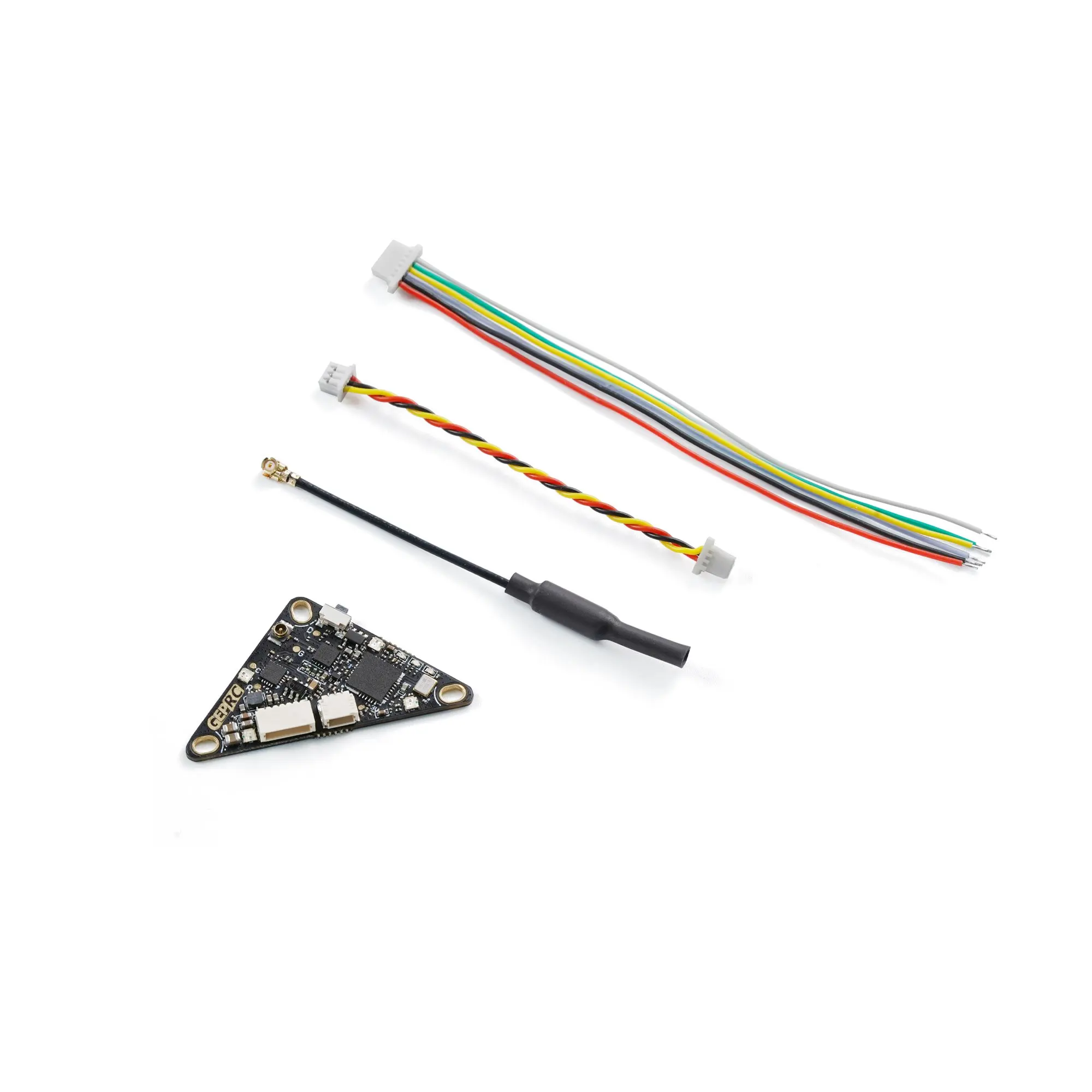

Zawarty produkt:

1 x RAD Whoop 5,8G VTX

1 x miedziana antena rurkowa UFL 72 mm

1 x kabel SH1.0 6P 100mm

1 x kabel SH1.0 do SH1.25 3P

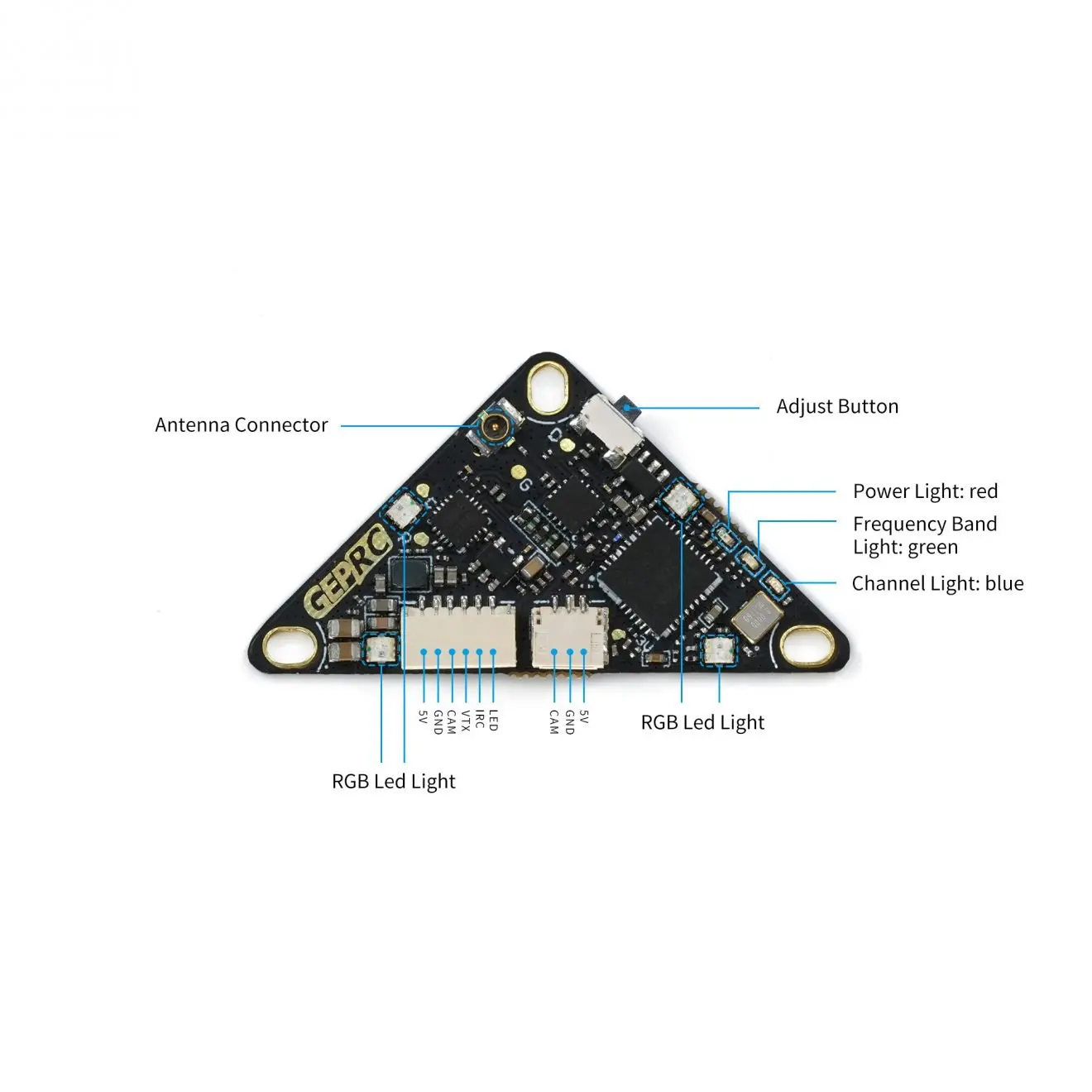

Schemat instrukcji

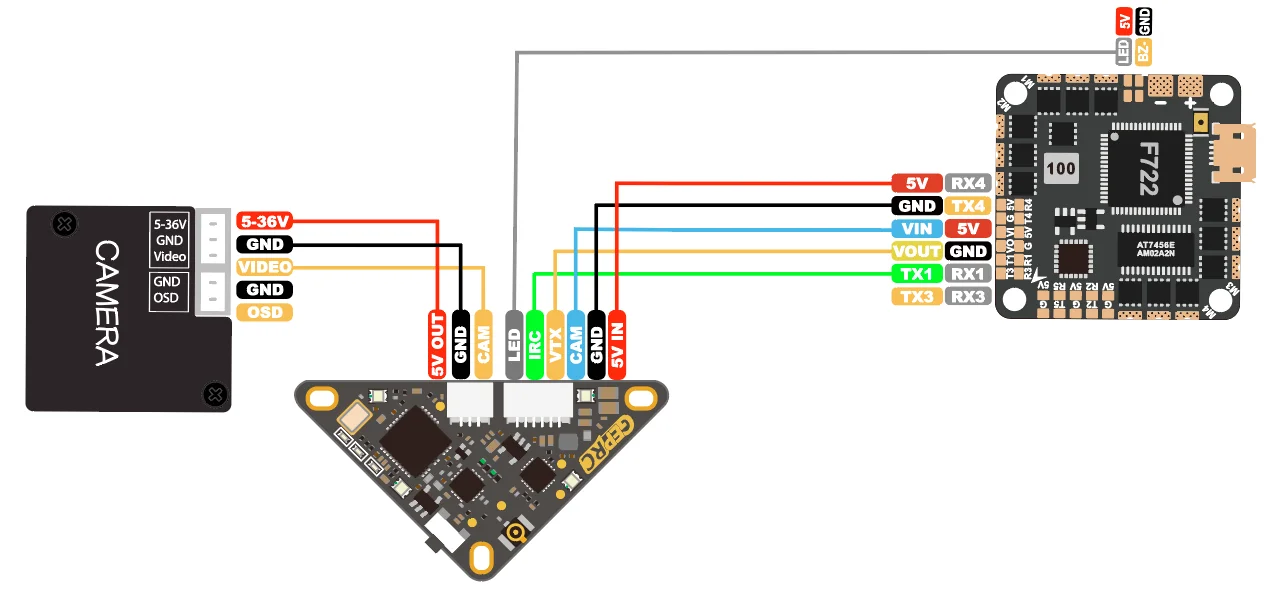

Przykład połączenia

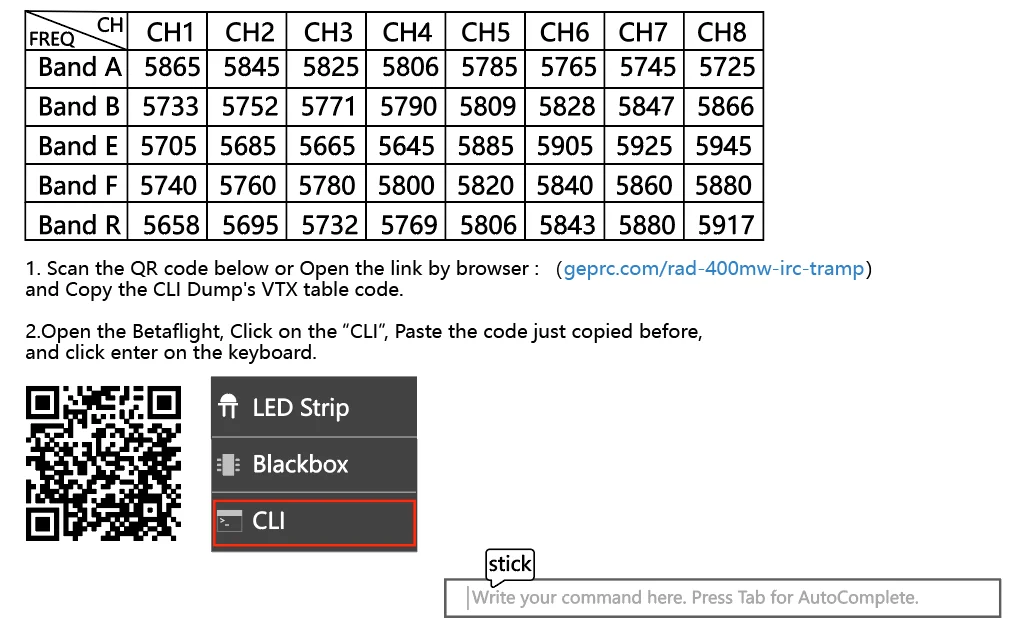

Tabela częstotliwości

Ostrzeżenie

1.Dla żywotności VTX ważne jest, aby najpierw zainstalować antenę.

2.W przypadku przegrzania, ochrona kontroli temperatury zostanie aktywowana, a zasilanie zostanie automatycznie wyłączone zmniejszone. Podczas użytkowania należy zapewnić dobrą wentylację i odprowadzanie ciepła. Gdy środowisko jest ograniczone, można zainstalować wentylator rozpraszający ciepło dla VTX.

3.Port 5V OUT VTX służy wyłącznie do zasilania kamery lub wentylatora chłodzącego. Zabrania się podłączania 5V OUT do portu wyjściowego 5V, w przeciwnym razie VTX zostanie uszkodzony.
