HAKRC F7230 V2 Kontroler lotu do drona FPV – STM32F722, podwójny żyroskop, 30.5×30.5mm, 2S-6S, gotowy na DJI

HAKRC Kontroler lotu F7230 V2 to potężny i profesjonalny kontroler FC stworzony do zaawansowanych zastosowań dronów FPV. Z standardowym wzorem montażowym 30.5×30.5mm, ta płytka oparta jest na STM32F722RET6 MCU i posiada podwójny zestaw żyroskopów ICM42688, aby zwiększyć dokładność i stabilność lotu.

Zapewniając 6-warstwową PCB z miedzią o grubości 1oz wykorzystującą technologię otworów wtykowych z żywicy, oferuje doskonałą wydajność antyzakłóceniową, trwałość i odporność na ciepło. Instalacja jest szybka i czysta dzięki złączom inline bez lutowania, co czyni go idealnym dla budowniczych na każdym poziomie.

Ten kontroler lotu zawiera również cztery programowalne wyjścia RGB LED, wspieranie zewnętrznych diod LED 10V oraz przełączalne wyjście mocy VTX (VBAT/10V) sterowane za pomocą kanału zdalnego — umożliwiając pełną personalizację oświetlenia i zasilania wideo dla budowy analogowych lub cyfrowych.

Wyposażony w 16MB czarną skrzynkę, zintegrowany barometr, AT7456E OSD oraz czujnik prądu, F7230 V2 obsługuje DJI FPV Air Unit oraz wiele protokołów odbiorników, w tym FrSky, Futaba, Flysky, Crossfire, ELRS, DSMX i inne.

🔧 Kluczowe cechy

• Wysokiej jakości projekt PCB

  • 6-warstwowa miedź o grubości 1oz z otworami wypełnionymi żywicą

  • Przemysłowe LDO do wysokiej odporności na temperaturę

  • Japońskie kondensatory Murata dla stabilnego filtrowania zasilania

• Wydajność lotu i rozszerzalność

  • STM32F722RET6 MCU

  • Podwójne żyroskopy ICM42688 dla zwiększonej precyzji

  • Zintegrowany barometr, 16MB Blackbox, i OSD (AT7456E)

  • Wbudowany czujnik prądu

• System zasilania

  • Podwójne wyjścia BEC: 5V/3A i 10V/2.5A

  • 2S–6S LiPo wsparcie wejściowe

• Personalizacja i kompatybilność

  • 4 programowalne iluzoryczne światła LED

  • Zewnętrzne wyjście taśmy LED 10V z przełącznikiem sterowanym RC

  • Wybór zasilania VTX pomiędzy VBAT a 10V, przełączany za pomocą USER1

  • Port plug-and-play DJI (złącze 6P Air Unit)

• Wsparcie odbiornika

  • Kompatybilny z SBUS, CRSF, ELRS, DSMX, iBus, Flysky, Futaba, FrSky i innymi

  • 5 portów UART dla pełnej łączności peryferyjnej

📐 Specyfikacje

📦 Lista pakowania

• 1 × HAKRC F7230 V2 Kontroler lotu

• 4 × Amortyzatory M3

• 1 × Kabel ESC 8P

• 1 × Kabel DJI FPV

• 1 × Kabel LED 4P

• 1 × Kabel odbiornika 4P

• 1 × Kabel DJI O3 3-w-1

• 1 × Instrukcja obsługi

Szczegóły

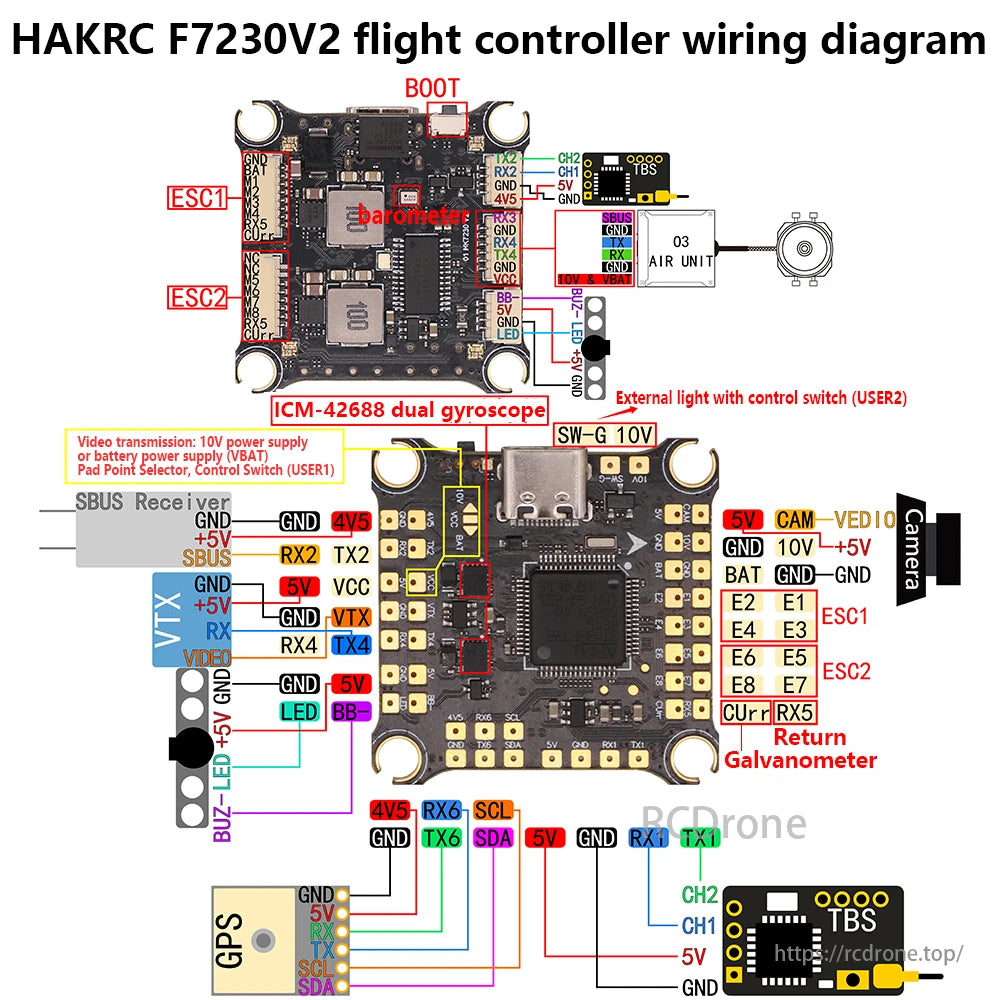

Schemat okablowania kontrolera lotu HAKRC F7230V2. Zawiera ESC, barometr, podwójny żyroskop ICM-42688, odbiornik SBUS, VTX, GPS, moduł TBS, jednostkę powietrzną, światło zewnętrzne, kamerę i połączenia galwanometru zwrotnego.
