Cechy:

1. Dzięki nowej konstrukcji chipa UBLOX 10. generacji, szybkie i dokładne pozycjonowanie..

2.Mały rozmiar, kompatybilny z dronami przemierzającymi o średnicy 2–7 cali dostępnymi na rynku

3.Wybrana antena ceramiczna i zewnętrznie rozbudowana konstrukcja PCB w celu skutecznego odbioru sygnałów satelitarnych

4.Obsługa pozycjonowania w trzech trybach GPS, Galileo, BDS, szybkie pozycjonowanie w dowolnym obszarze

5. Na pokładzie lampki kontrolne POWER i PPS, stan pracy jest jasny na pierwszy rzut oka

6. Kompatybilny zasilacz, obsługa wejścia zasilania 3,3 V-5 V DC

7. Korzystanie z protokołu wyjściowego UBLOX i częstotliwości wyjściowej 10 Hz

Specyfikacja:

Układ: M10 (układ 10. generacji)

Antena: Antena ceramiczna

Częstotliwość: GPS L1,GLONASS L1,BDS B1,GALILEO E1,SBAS L1,OZSS L1

Kanał odbiorczy: 72 kanały

Prędkość transmisji: 115200bps

Protokół wyjściowy: UBLOX

Częstotliwość wyjściowa: 10 Hz

Wejście: 3,3 V-5 V

Rozmiar: 15x15x5,2mm

Waga: 2,6g

Dokładność prędkości: 0,05 m/s

Dokładność pozycjonowania poziomego: 2D
ACC2,0m (na zewnątrz)

Czułość odbiornika: Śledzenie -166dBm

Przechwytywanie -160dBm

Charakterystyka: Wysoka:50000m,

            Prędkość: 500 m/s,

            przyspieszenie 4G

Temperatura pracy: -40°C - +85°C

Temperatura przechowywania: -40°C - +105°C

Uwzględnij:

HGLRC M100_MINI GPSX 1

Rura termokurczliwa (Φ12mm x 20mm) X 1

Naklejka HGLRC X1

HGLRC Instrukcja X1

Kabel SH1.0-4Pin X1

MGLRC M1OO MINI GPS 1Smm Szybkie pozycjonowanie Stabilny sygnał Mały i znakomity Dokładne pozycjonowanie 1 8 1 RT

Funkcja szybkiego pozycjonowania dzięki szybkiemu i dokładnemu chipsetowi U-blox 10. generacji, umożliwiając potrójne- pozycjonowanie w trybie dla precyzyjnej nawigacji.

Stabilny sygnał, rozbudowana modulacja i antena ceramiczna na rozszerzonej płytce drukowanej (PCB) mogą skutecznie odbierać sygnały satelitarne.

Dokładne trzy tryby pozycjonowanie za pomocą sygnałów GPS, Galileo i BDS w celu precyzyjnego śledzenia lokalizacji w różnych środowiskach lotniczych, w tym w zalesionych regionach górskich i pobliskich miejscach lądowania.

Specyfikacja produktu: * Chip: HGLRC M100 Mini GPS, wyposażony w chip UBLOX 10. generacji * Protokół wyjściowy: UBLOX * Antena: Antena ceramiczna * Częstotliwość: obsługuje wiele częstotliwości, w tym GPS L1, GLONASS L1, BDS BI, GALILEO EI, SBAS L1 i QZSS LI * Zasilanie wejściowe: 3,3 V-5 V * Rozmiar: 15 mm x 15 mm

Lista produktów BLU 54 Et Ialneiet Ns HI HXl #z MGLRC Saie Flight HULRC 4071rr,#Az0thahrni Qeows Uoet Wanaisater.

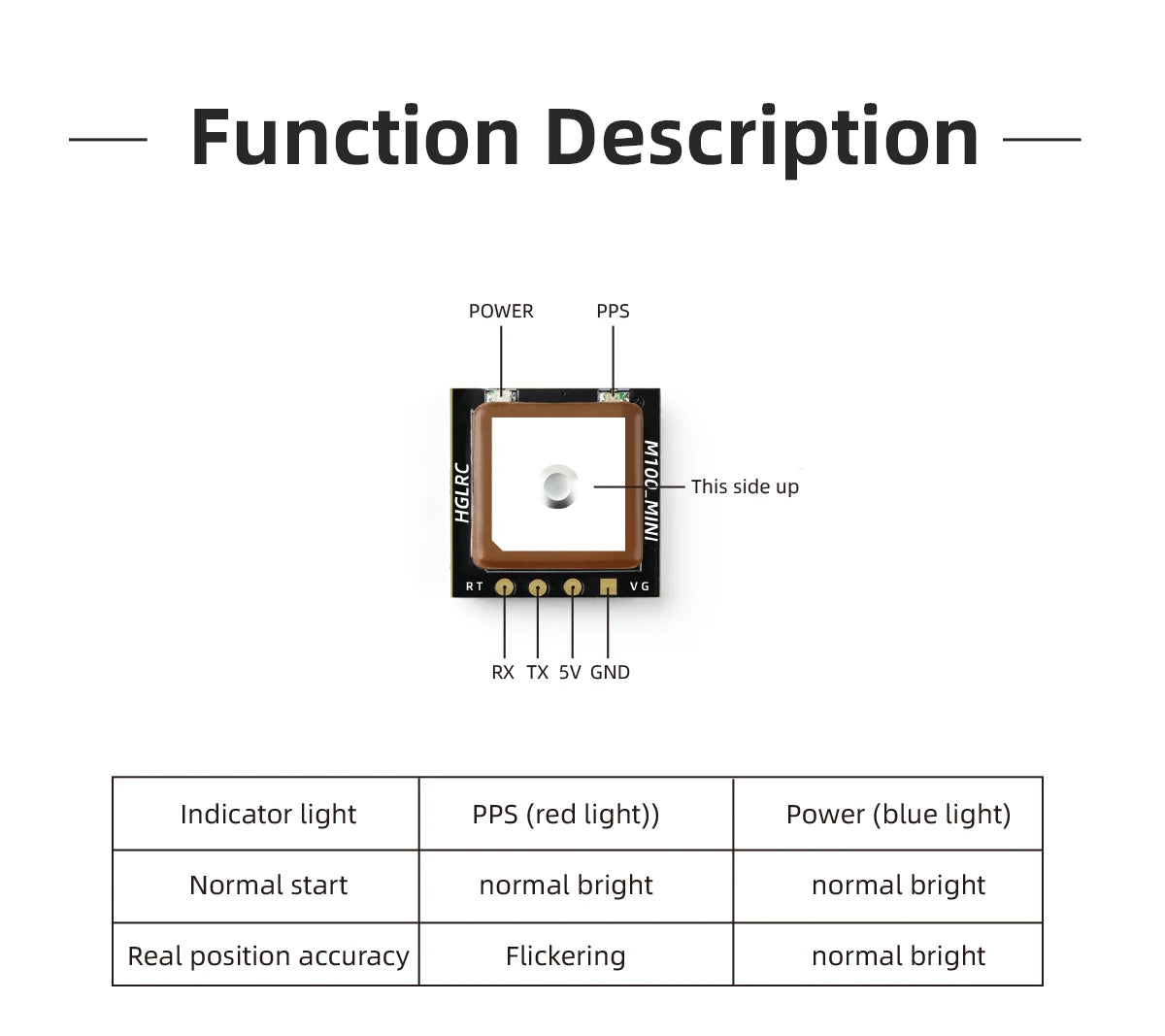

Tą stroną do góry . Świecą wskaźniki zasilania: czerwone dla PPS (włączenie zasilania) i niebieskie dla stanu zasilania. Obecne są wskaźniki RX, TX, SV i GND. Diody LED mogą migotać podczas normalnego uruchamiania lub w trybie pozycjonowania w czasie rzeczywistym.

Podłącz moduł GPS do dowolnego dostępnego portu szeregowego na płycie sterowania lotem, postępując zgodnie z dostarczonym schematem połączeń. W szczególności można go podłączyć do zapasowego portu szeregowego lub dedykowanego portu szeregowego GPS. Po podłączeniu włącz moduł GPS i skonfiguruj go tak, aby korzystał z protokołu UBLOX.

Proszę używać wersji oprogramowania BF4.3.0 lub wyższej, ponieważ niższe wersje nie rozpoznają tego chipa 10. generacji.
