Przegląd
Działo MAD 6X-08 M6C08 Zestaw ramion drona to wysokowydajny układ napędowy przeznaczony do przemysłowych zastosowań wielowirnikowych. Zapewnia ładowność 1,7-2,5 kg na wirnik i maksymalny ciąg 6 kg na wirnik. Cała jednostka napędowa waży zaledwie 481 g, co czyni ją idealną do quadrocopterów, helikopterów i innych wielowirnikowych bezzałogowych statków powietrznych (UAV) używanych do inspekcji dalekiego zasięgu, mapowania i pomiarów.
Główne cechy
- Obsługuje ciąg do 6 kg na wirnik, co umożliwia zastosowania w zastosowaniach o dużym udźwigu.
- Lekka konstrukcja o łącznej masie zestawu wynoszącej 481 g, wydłużająca czas lotu.
- Wysokowydajny silnik bezszczotkowy M6C08, dostępny w wersjach 130KV i 150KV.
- Zintegrowany regulator FOC 60A z inteligentną reakcją przepustnicy dla precyzyjnej kontroli.
- Trwałe składane śmigła HAVOC 22x7,0" redukujące wibracje i zwiększające wydajność.
- Zaawansowane odprowadzanie ciepła dzięki wentylatorowi odśrodkowemu i 24 aluminiowym arkuszom odprowadzającym ciepło.
- Łatwa instalacja typu plug-and-play, kompatybilność z rurkami ramienia drona o średnicy 30 mm, 28 mm i 25 mm.
Dane techniczne
Podstawowe parametry
Parametr | 6X-08 KV130 |
---|---|
Maksymalny ciąg (na wirnik) | 5909g przy 48V |
Zalecana masa startowa | 1700-2500g przy 48V |
Zalecane napięcie | 12S LiPo |
Temperatura pracy | -20°C ~ 60°C |
Waga jednostki combo | 481g |
Długość przewodu przedłużającego | 710mm / 780mm |
Kompatybilna rura węglowa | 30mm / 28mm / 25mm |
Śmigło
Parametr | 6X-08 KV130 |
---|---|
Rozmiar | ZNISZCZENIE 22x7,0" (558,8x177,8 mm) |
Waga jednostkowa | 65g/szt. |
Silnik
Parametr | 6X-08 KV130 |
---|---|
Rozmiar statora | 64x8 mm |
Waga jednostkowa | 220g |
ESC
Parametr | 6X-08 KV130 |
---|---|
Nazwa modelu | Okrągły 60A FOC |
Maksymalne napięcie wejściowe | 60,9 V |
Maksymalny prąd wejściowy | 60A |
Maksymalny prąd szczytowy | 120A (10S) |
Maksymalna częstotliwość sygnału przepustnicy | 50-450 Hz |
Zalecane napięcie | 12S |
Scenariusze zastosowań
- Przemysłowe bezzałogowe statki powietrzne do profesjonalnego kartowania i pomiarów geodezyjnych.
- Drony rolnicze do monitoringu i oprysków.
- Bezzałogowe statki powietrzne do dalekiego zasięgu.
- Ciężkie operacje dźwigowe.
Zestaw ramienia drona MAD 6X-08 M6C08 zapewnia duży ciąg, wydajne chłodzenie i łatwą instalację, dzięki czemu jest mocnym i niezawodnym wyborem do zaawansowanych zastosowań wielowirnikowych.
Bliższe dane
Silnik MAD 6X-08 oferuje dostrojone systemy napędowe dla dronów. Zestaw 6X-08 obsługuje ładunek 1,7-2,5 kg na wirnik o maksymalnym ciągu 5,9 kg, ważąc zaledwie 481 g. Montaż jest superwygodny za pomocą jednej wtyczki i śruby, kompatybilny z różnymi rurami ramion dronów.

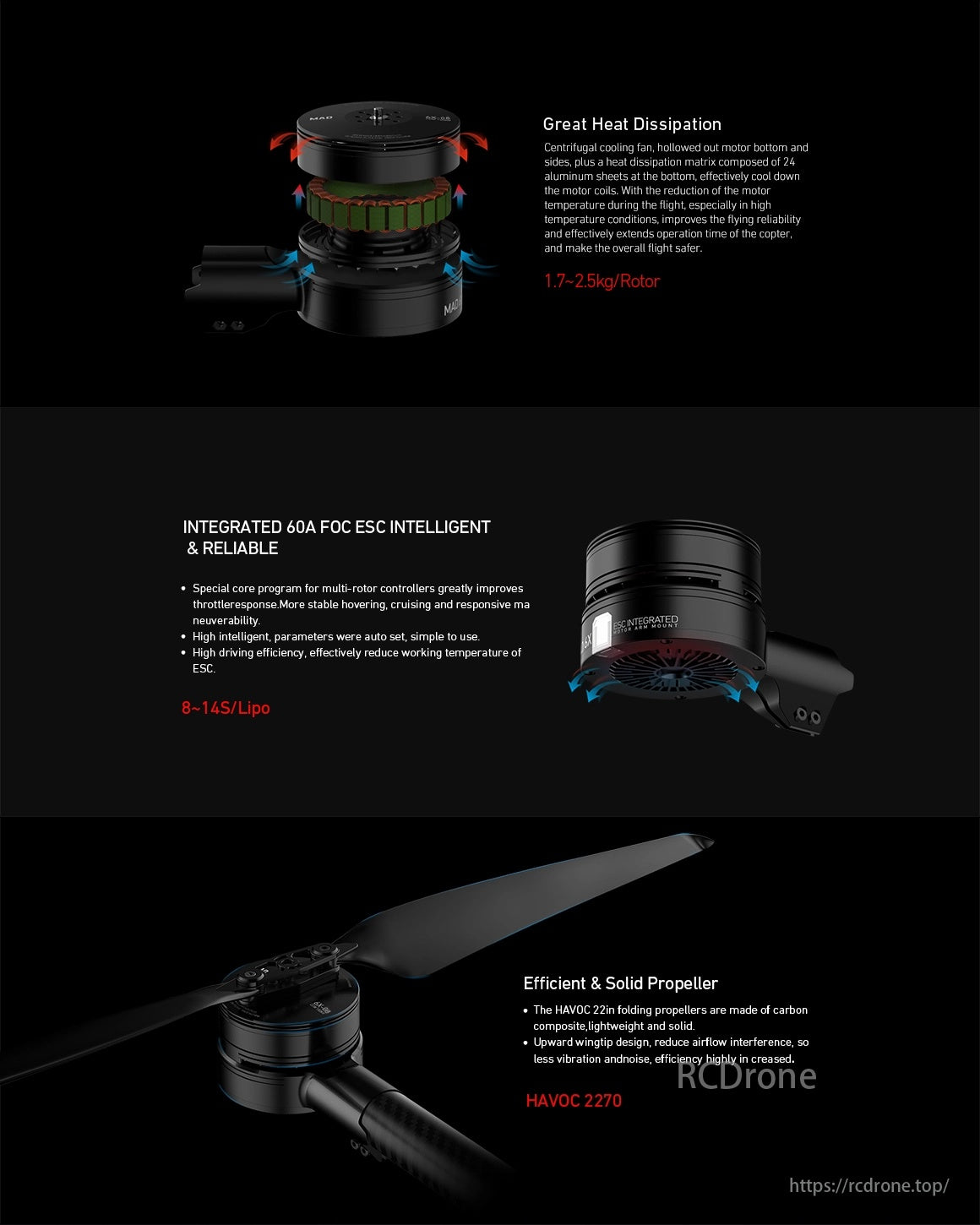

Doskonałe odprowadzanie ciepła dzięki odśrodkowemu wentylatorowi chłodzącemu i aluminiowym arkuszom. Zintegrowany 60A FOC ESC zapewnia inteligentną i niezawodną wydajność, poprawiając reakcję przepustnicy i wydajność jazdy. Wydajne i solidne śmigła wykonane z kompozytu węglowego zwiększają stabilność lotu i redukują hałas.
WYGODNY I WYDAJNY Gotowy do użycia zestaw ramion napędowych MAD 6X-08 do lotów wytrzymałościowych, świetny do IP4S, wodoodporny i pyłoszczelny, IP45 klasy przemysłowej. Posiada wbudowany wskaźnik LED, eliminując potrzebę dodatkowych diod LED. Kolor światła LED i obrót silnika są wstępnie ustawione. Wybierz spośród kolorów Slo-ZLED.
Rysunek produktu przedstawia kombinację napędową 6X-08 130KV ze składanym śmigłem HAVOC 22x7.0 do pracy 12S w maks. temperaturze 84°C. Obejmuje dane dotyczące przepustnicy, napięcia, prądu, mocy, momentu obrotowego, obrotów na minutę, ciągu i wydajności. Sekcja rozwiązywania problemów omawia problemy z silnikiem za pomocą wskaźników LED i rozwiązań.
Kontrolki i sygnały dźwiękowe do rozwiązywania problemów ze sterownikiem silnika. Objawy usterek, możliwe przyczyny i rozwiązania są wymienione dla awarii autotestu po włączeniu zasilania i usterek operacyjnych. Problemy obejmują utratę sygnału przepustnicy, wykrywanie wysokiej przepustnicy, nieprawidłowe napięcie zasilania i ochronę przed zatrzymaniem silnika. Rozwiązania obejmują sprawdzanie połączeń, dostosowywanie ustawień i inspekcję komponentów.
