Czujnik pomiaru odległości Meskernel LDJ-70, zasięg 70m, dokładność ±3mm, TTL/RS232/RS485/Bluetooth

Przegląd

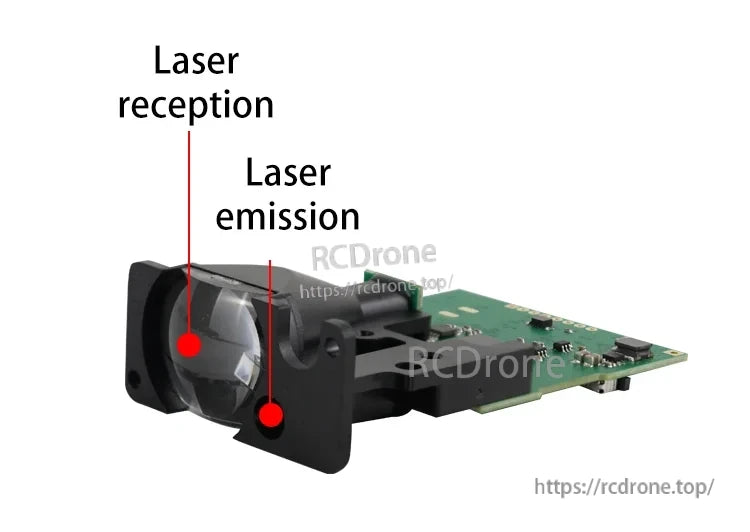

Meskernel LDJ-70 Czujnik Pomiaru Odległości Laserowej to optyczny czujnik odległości laserowej zaprojektowany do precyzyjnego pomiaru zasięgu i dalszego rozwoju. Ten czujnik pomiaru odległości laserowej oferuje dokładność ±3mm, tryby pomiaru pojedynczego i ciągłego oraz wiele interfejsów danych (TTL/RS232/RS485, USB, Bluetooth) do integracji z kontrolerami takimi jak Arduino i Raspberry Pi. Kompaktowy moduł ABS+PCB (zielony+czerwony) nadaje się do pomiaru wysokości na dużych odległościach w zastosowaniach przemysłowych i inżynieryjnych.

Kluczowe cechy

Wysoka precyzja i duży zasięg

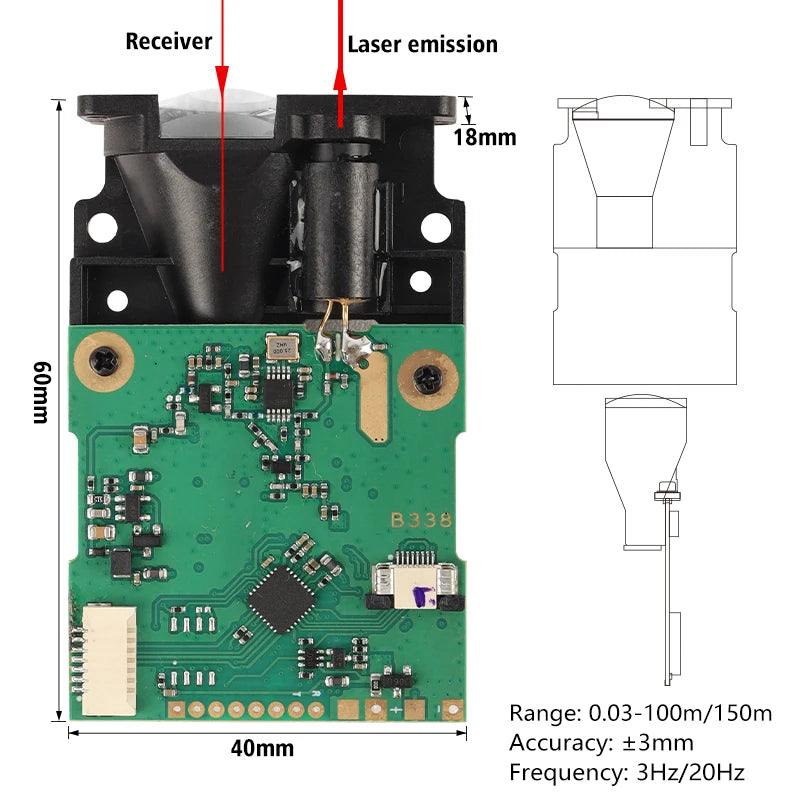

Dokładność ±3mm; opcje zasięgu: 0.03–100m / 150m / 200m.

Tryby pomiaru

Obsługuje pomiar pojedynczy i pomiar ciągły; solidna wydajność przez 24 godziny ciągłej pracy.

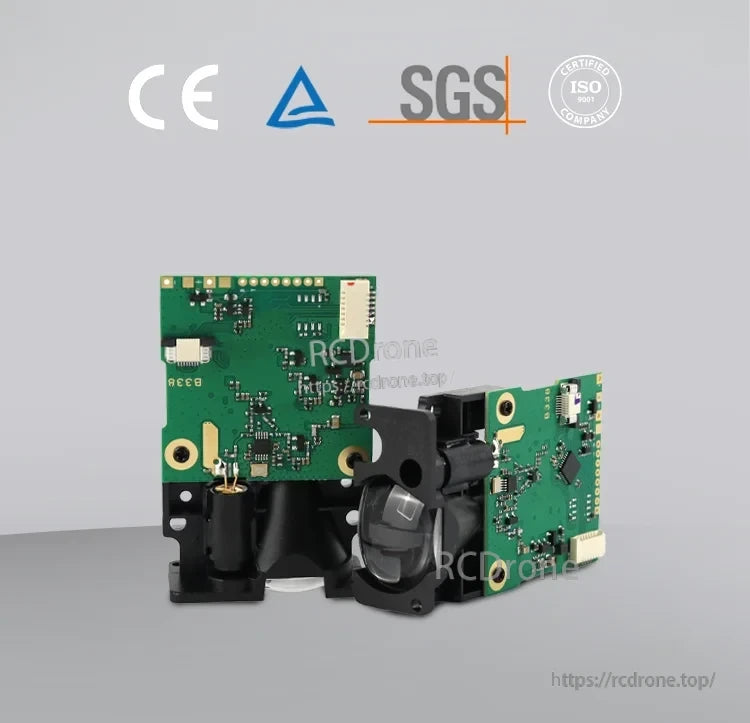

Elastyczna komunikacja

Interfejsy obejmują TTL, RS232, RS485; opcjonalne Bluetooth bezprzewodowe; wsparcie USB dla łączności z PC; kompatybilne z Arduino i Raspberry Pi.

Specyfikacja lasera

Laser czerwony 635nm; opcje lasera w dwóch kolorach (zielony i czerwony); Klasa 2, <1mW laser bezpieczeństwa; typ lasera 620–690nm.

Konfigurowalne próbkowanie

Opcje częstotliwości: 3Hz/20Hz; obsługiwane częstotliwości do wyboru: 3Hz, 10Hz, 20Hz.

Projekt przemysłowy

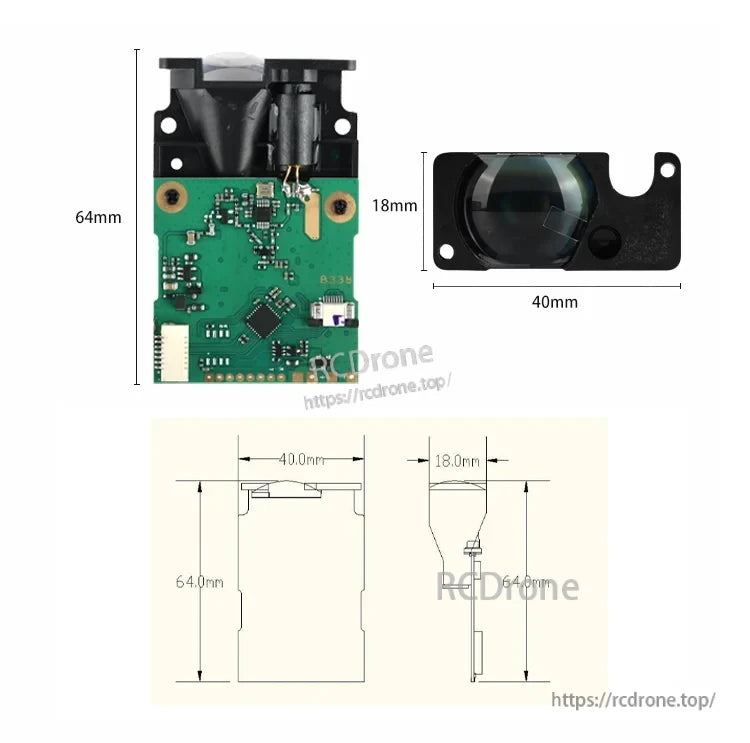

Temperatura pracy 0–40°C (32–104°F); zużycie energii <120mA@3.3V; konstrukcja ABS+PCB; kompaktowe wymiary 64×40×18mm.

Marka i personalizacja

Marka: Meskernel; model: LDJ-70 H240429; wsparcie w zakresie personalizacji: OEM, ODM, OBM; gwarancja: 12 miesięcy (1 rok); pochodzenie: Syczuan, Chiny (Chiny kontynentalne); substancje chemiczne o wysokim ryzyku: Brak.

Specyfikacje

Zastosowania

Automatyzacja przemysłowa

Zmierz poziom przechowywanego materiału w celu efektywnego zarządzania zapasami oraz optymalnych procesów napełniania/opróżniania.

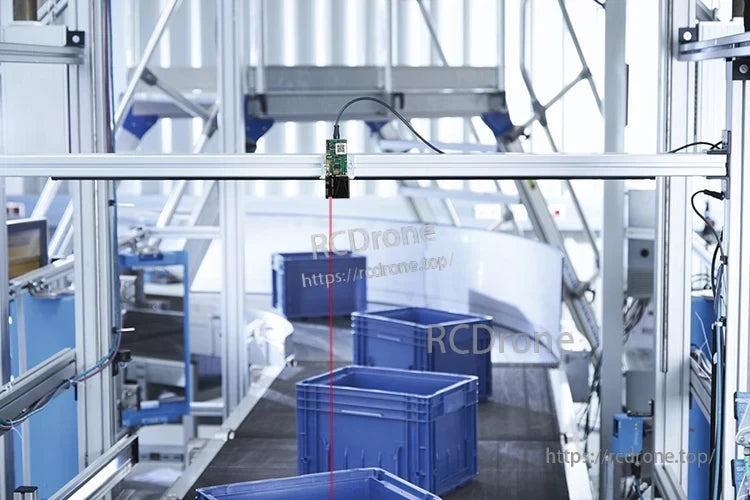

Pas transferowy

Mierz odległości między obiektami lub materiałami w systemach przenośnikowych w celu precyzyjnego pozycjonowania i wyrównania.

Geodezja inżynieryjna

Mierz odległości między punktami i obiektami, aby wspierać mapowanie, układ budowy i modelowanie terenu.

Inteligentna logistyka

Wskazuj zautomatyzowanym systemom nawigację, sortowanie i zarządzanie magazynem.

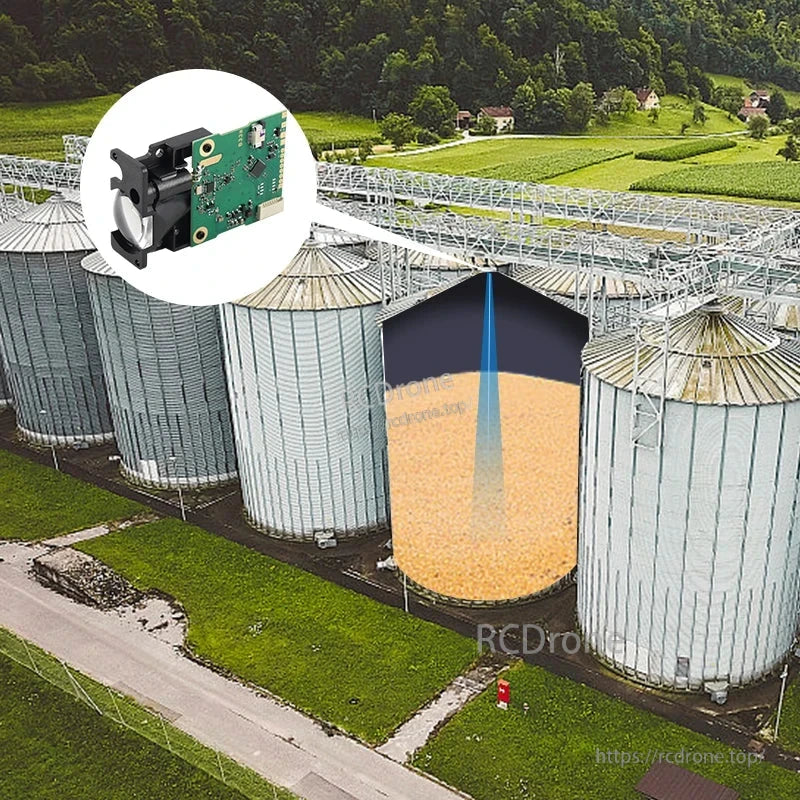

Spichlerz i magazyn

Mierz poziomy przechowywanych materiałów w celu kontroli zapasów.

Robot odkurzający

Mierz odległości do przeszkód, aby umożliwić inteligentne unikanie przeszkód w aplikacjach serwisowych.

Szczegóły

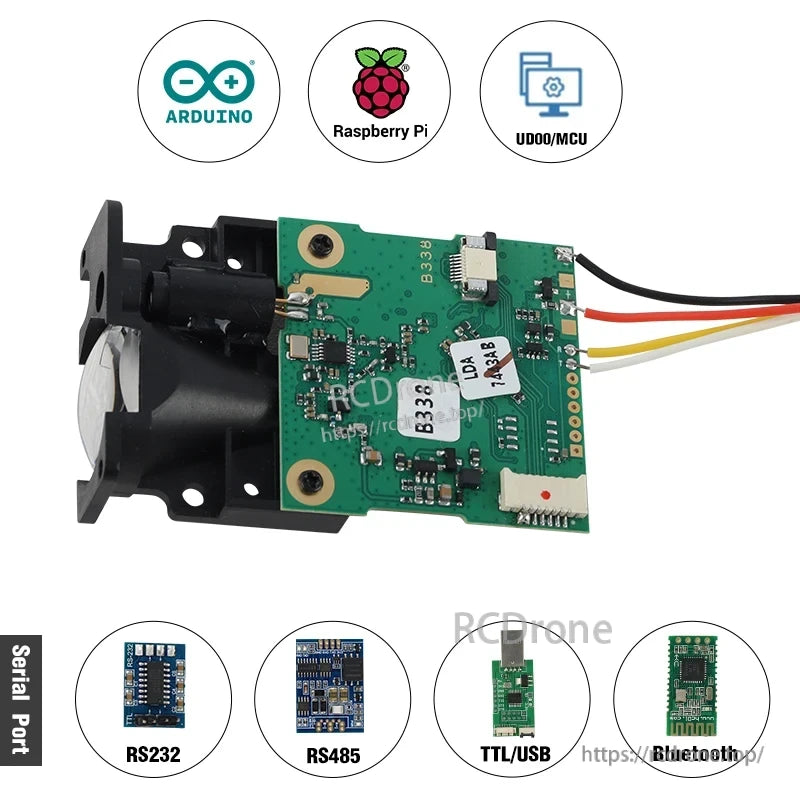

Czujnik laserowy kompatybilny z Arduino, Raspberry Pi, MCU, portami szeregowymi i Bluetooth

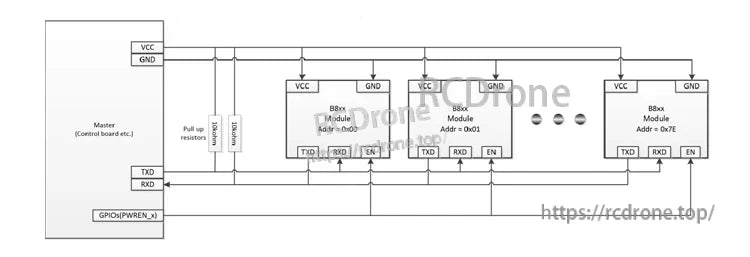

Schemat obwodu czujnika laserowego z wieloma modułami BBox i interfejsem sterującym.

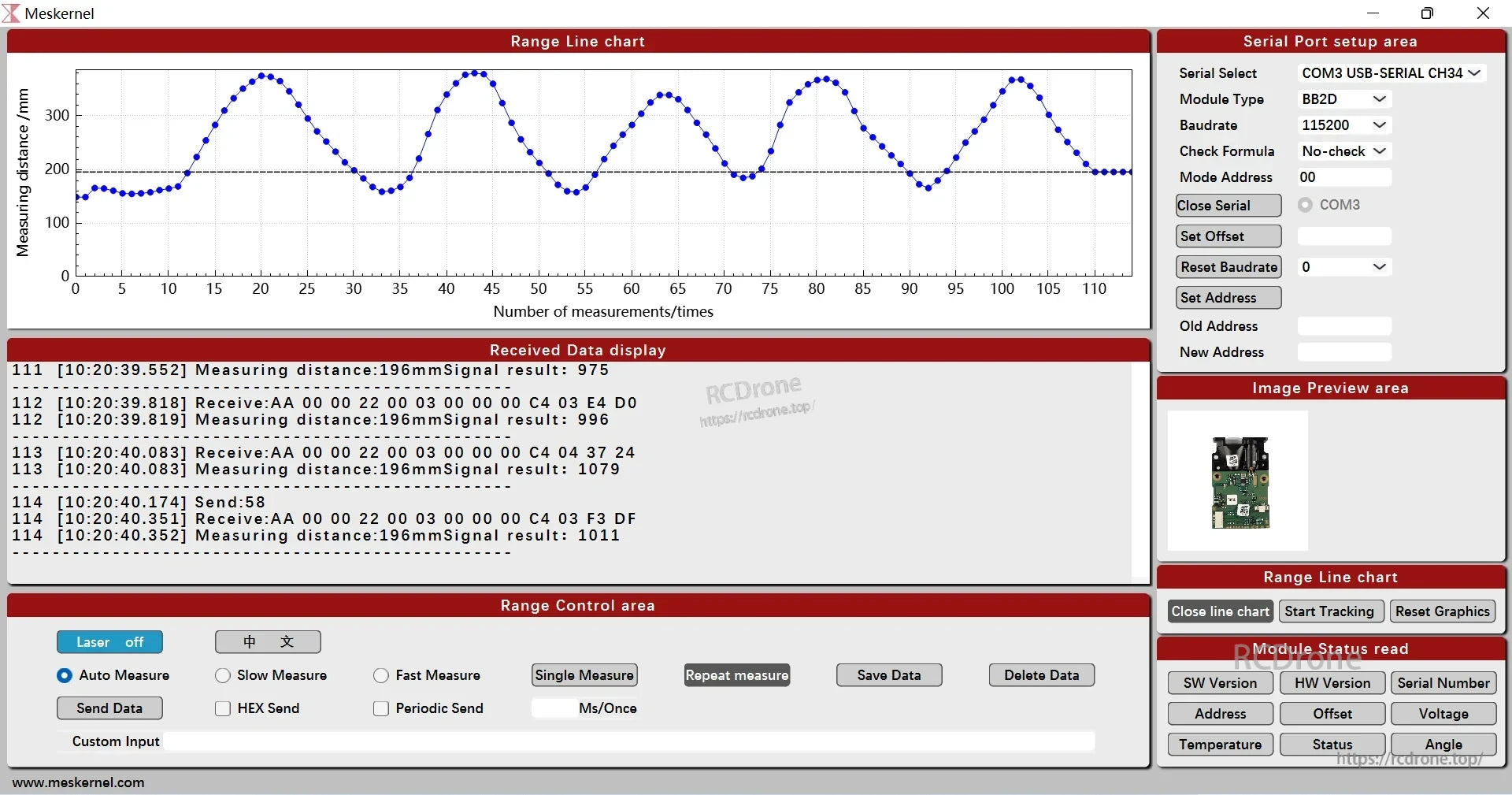

Interfejs czujnika laserowego Meskernel LDJ-70 wyświetla pomiary odległości w czasie rzeczywistym, ustawienia portu szeregowego, dzienniki danych oraz status modułu. Funkcje obejmują wykres zasięgu, opcje sterowania i informacje o sprzęcie.
