Moduł nadajnika BETAFPV Nano TX V2 (ExpressLRS ELRS) 2.4GHz/915/868MHz, 1W/2W, TCXO

Przegląd

Moduł BETAFPV Nano TX V2 to moduł nadajnika ExpressLRS (ELRS) zaprojektowany do stabilnych, niskolatencyjnych połączeń radiowych w wyścigach FPV i lotach długodystansowych. Posiada antenę T-LED, która wizualnie wskazuje status transmisji/odbioru oraz stan połączenia anteny, a także system chłodzenia z wentylatorem 1804 i radiatorem do pracy przy wysokiej mocy.

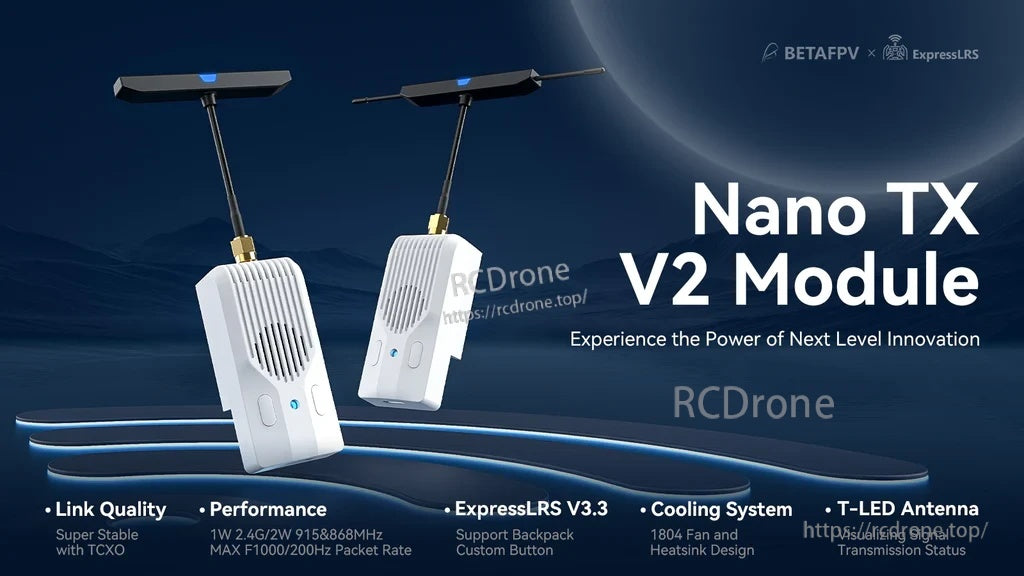

Kluczowe cechy

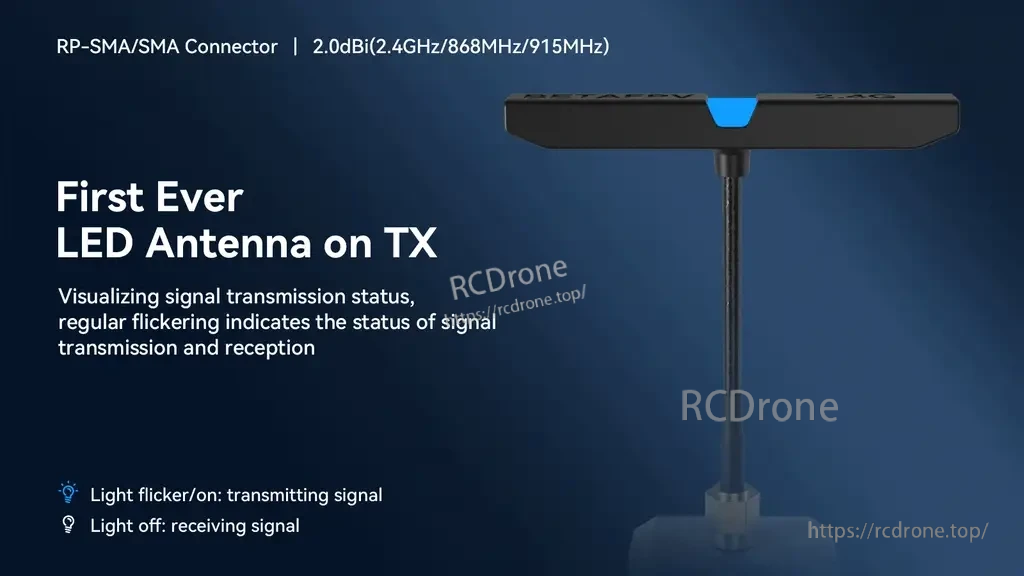

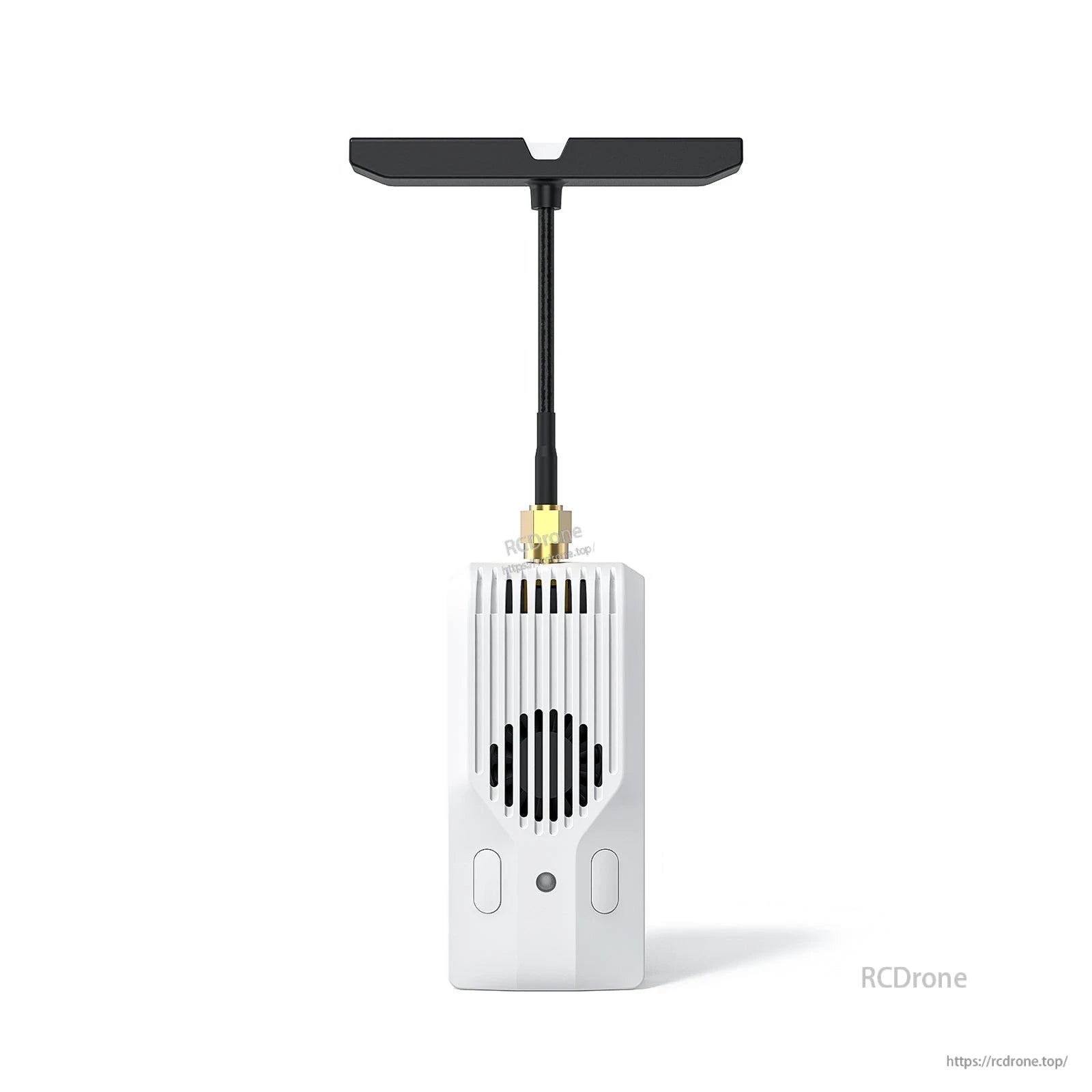

• Antenna T-LED z wbudowanym wyświetlaczem LED: regularne miganie wskazuje transmisję/odbiór sygnału; miganie światła/włączone = przesyłanie sygnału; światło wyłączone = odbieranie sygnału. Prędkość migania zmienia się w zależności od współczynnika telemetrii i szybkości pakietów.

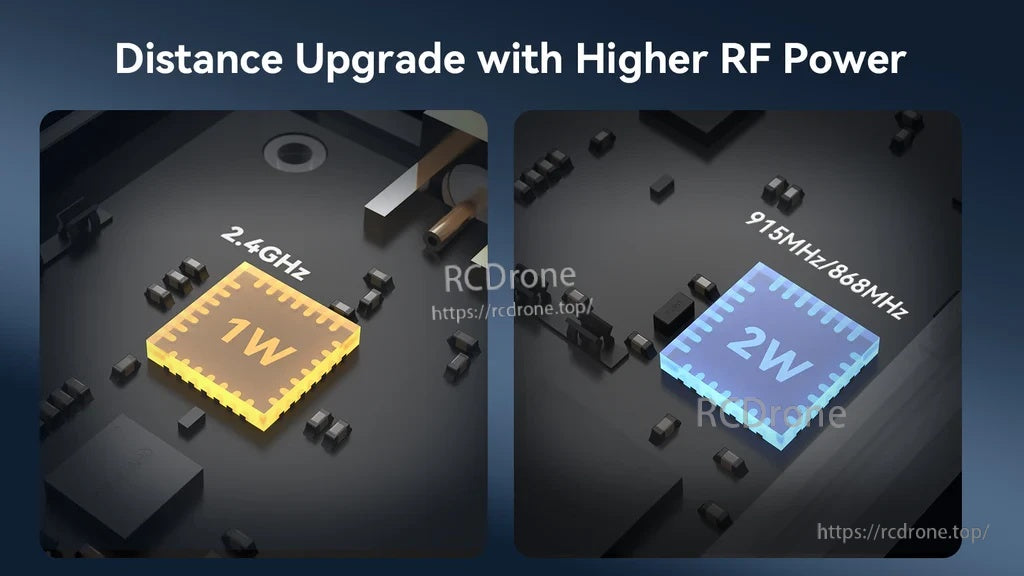

• 3 wersje: 2.4GHz (maks. 1W) oraz 915MHz/868MHz (maks. 2W). Maksymalna szybkość pakietów: F1000/200Hz.
• Zintegrowany TCXO (temperaturowo kompensowany oscylator kwarcowy) w celu minimalizacji odchylenia częstotliwości dla stabilnej wydajności.

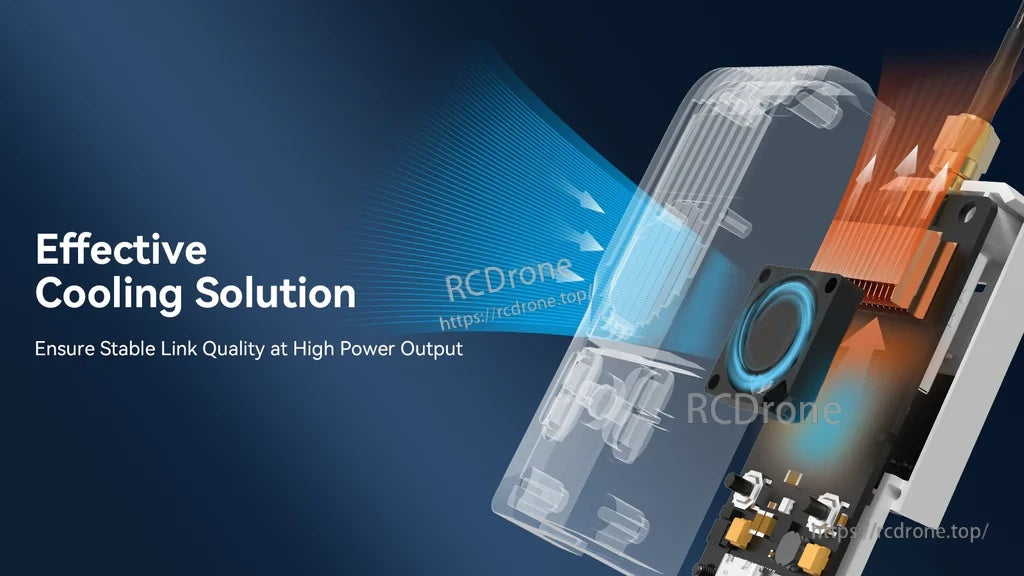

• System chłodzenia: zoptymalizowany kanał przepływu powietrza + radiator + wentylator chłodzący 1804 o wysokiej prędkości.
• Wsparcie ExpressLRS V3.3 dla plecaka i niestandardowych funkcji przycisków.
• Szeroka kompatybilność z radiami używającymi systemów EdgeTX V2.8.0 i OpenTX (CRSF).

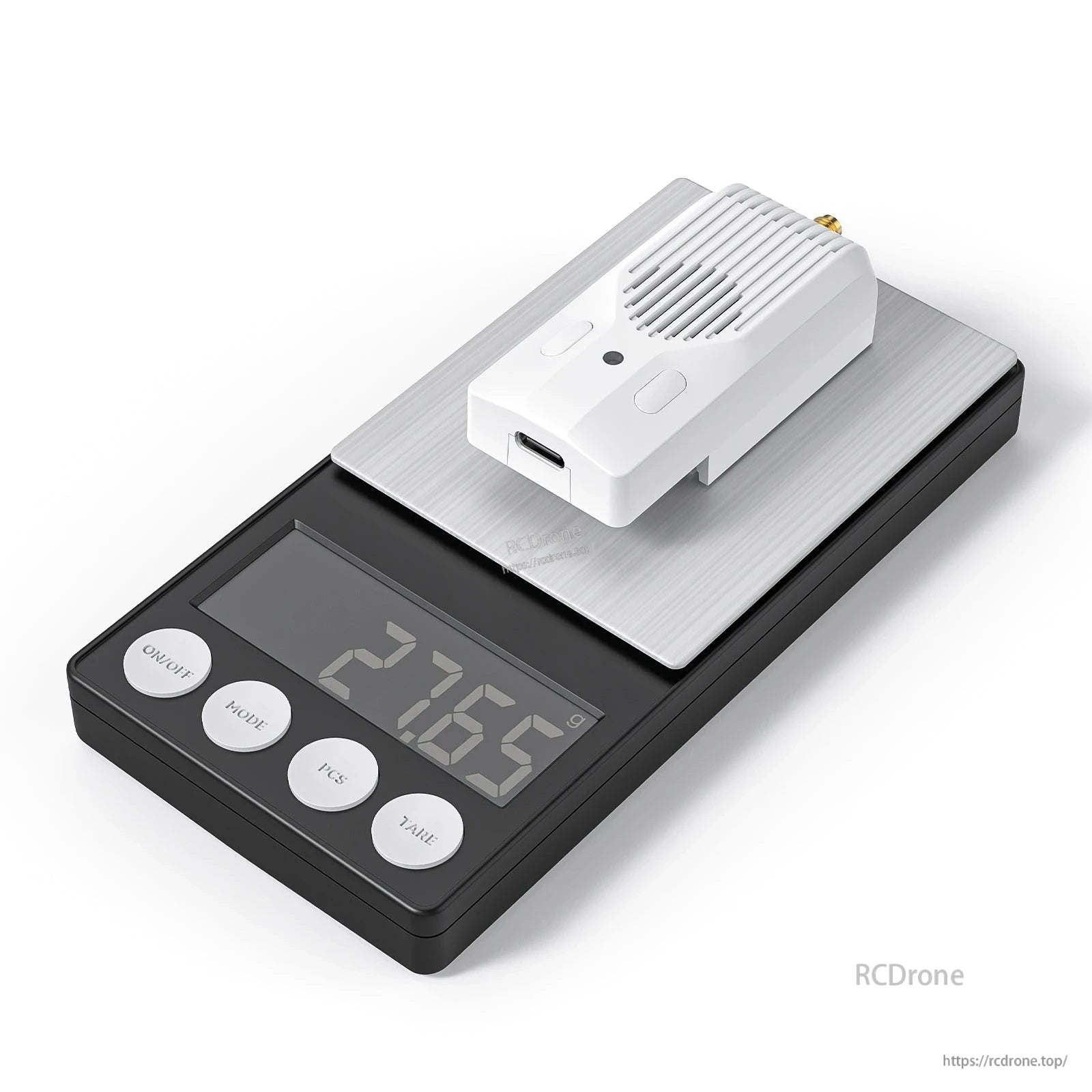

Specyfikacje

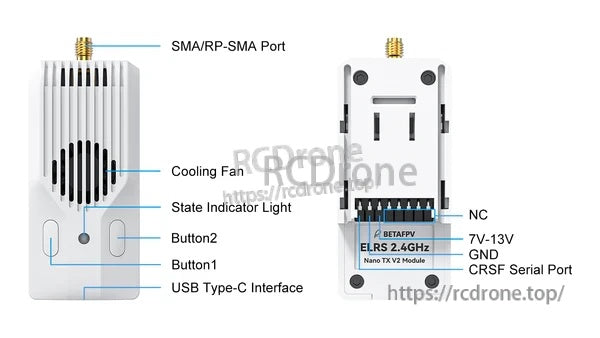

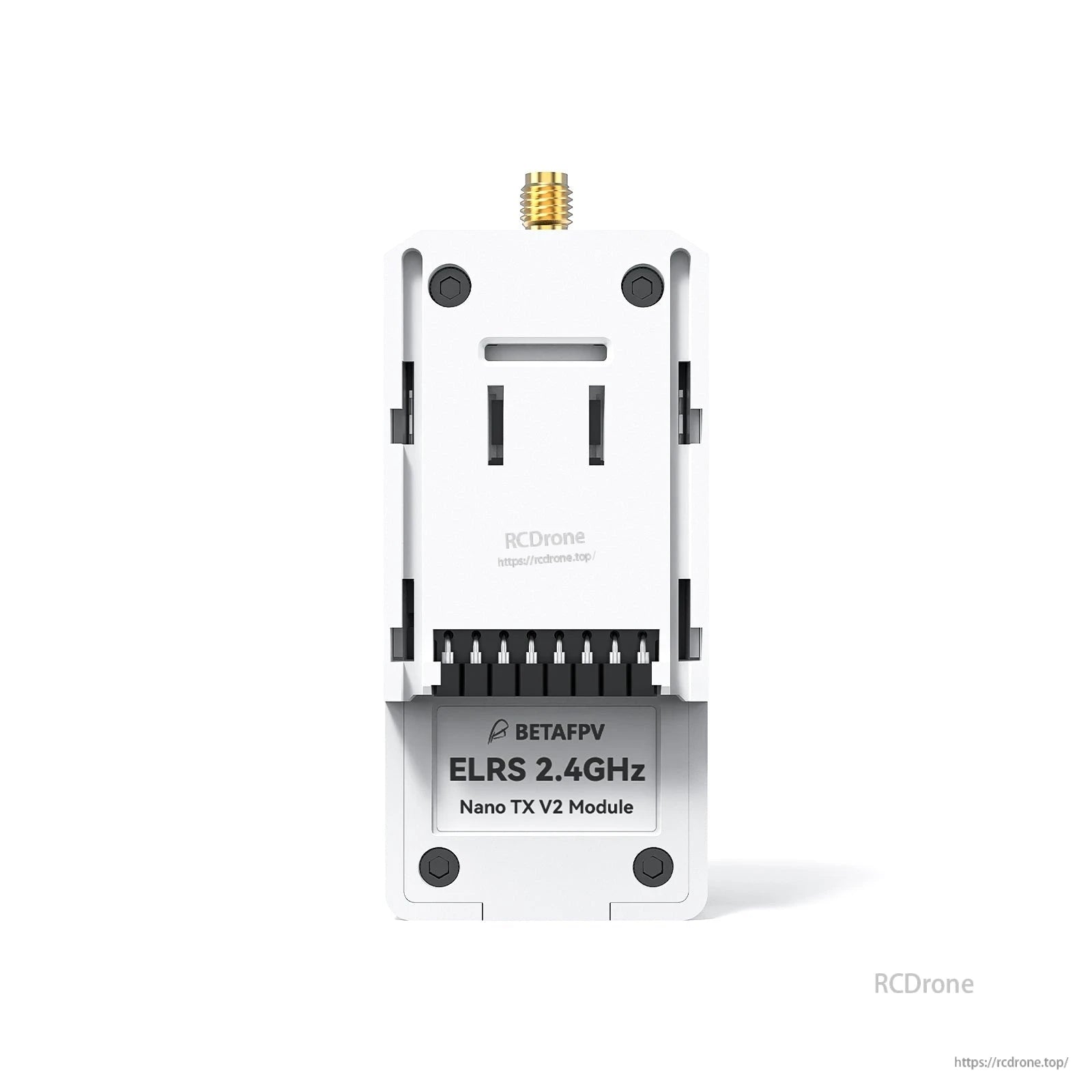

Interfejsy & Kontrola

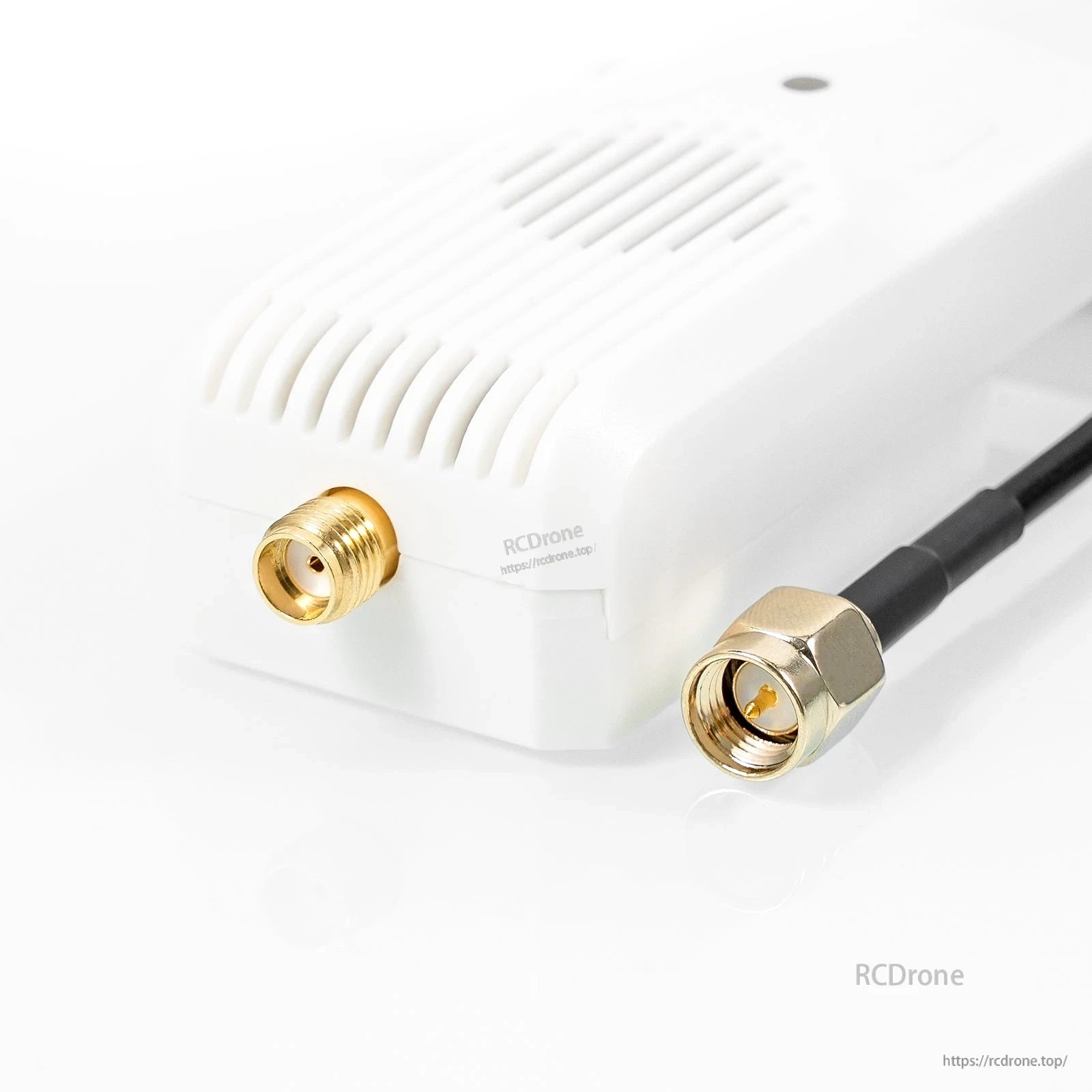

• Port SMA/RP-SMA
• Interfejs USB typu C
• Wentylator chłodzący
• Wskaźnik stanu
• Przycisk1, Przycisk2
• Pin portu szeregowego CRSF: NC / 7V-13V / GND / Port szeregowy CRSF

W celu wyboru produktu, pomocy w konfiguracji lub wsparcia posprzedażowego, skontaktuj się z support@rcdrone.top or odwiedź https://rcdrone.top/.

Konfiguracja (EdgeTX/OpenTX)

• W EdgeTX: wprowadź MODEL SEL → USTAWIENIA, ustaw RF wewnętrzny na WYŁ, włącz RF zewnętrzny, i ustaw tryb wyjścia na CRSF.
• Konfiguracja modułu może być wykonana za pomocą skryptu LUA ExpressLRS (elrsV3.lua). Skopiuj elrsV3.lua na kartę SD radia: Skrypty/Narzędzia, następnie otwórz Narzędzia i uruchom ExpressLRS.

Przyciski niestandardowe

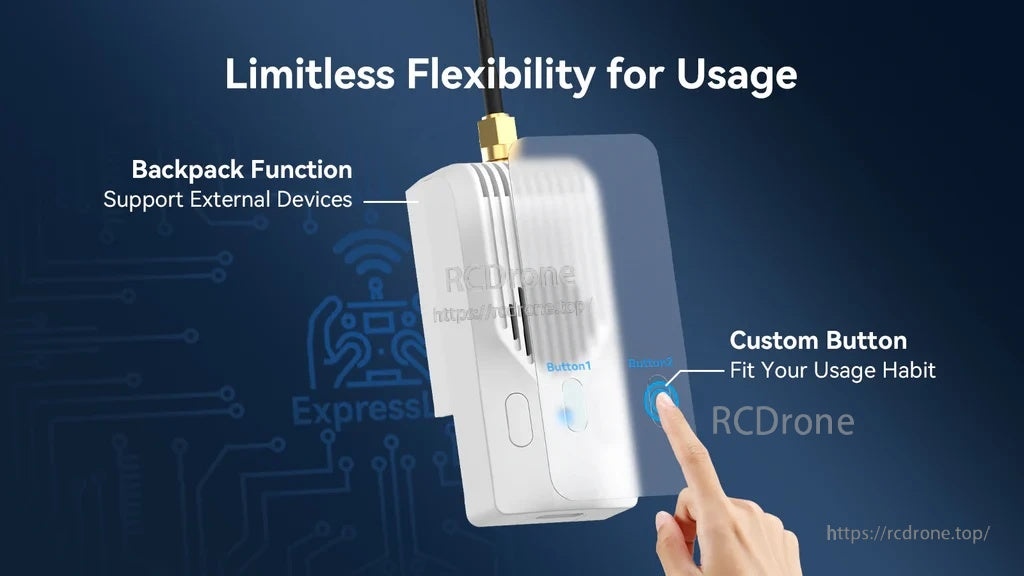

Dwa zarezerwowane przyciski obsługują funkcje dostosowywane.

1. Włącz tryb WiFi, włączając moduł lub zasilając go przez 60 sekund.
2. Gdy wskaźnik stanu RGB miga wolno na zielono, WiFi jest aktywne (nazwa WiFi: ExpressLRS TX, hasło: expresslrs).
3. Połącz się i otwórz http://10.0.0.1 w przeglądarce, aby uzyskać dostęp do ustawień przycisków.
4. Wybierz funkcję w Akcja, następnie wybierz typ naciśnięcia oraz liczbę/czas w Naciśnij i Liczba, następnie kliknij Zapisz.

Sześć ustawialnych akcji skrótów:

• Nie używane
• Wyślij ustawienia VTX
• Zwiększ moc wyjściową
• Włącz WiFi
• Wejdź do menu kanałów VTX
• Wejdź w tryb parowania
• Wejdź do menu częstotliwości VTX

Domyślne funkcje przycisków:

Uwaga: Ten sprzęt nadajnika nie obsługuje przycisków RGB.

Parowanie & Zewnętrzne zasilanie

• Domyślne oprogramowanie to ExpressLRS V3.3.0, bez wstępnie ustawionej frazy parowania. Upewnij się, że odbiornik używa V3.0.0 lub nowszego bez frazy parowania.

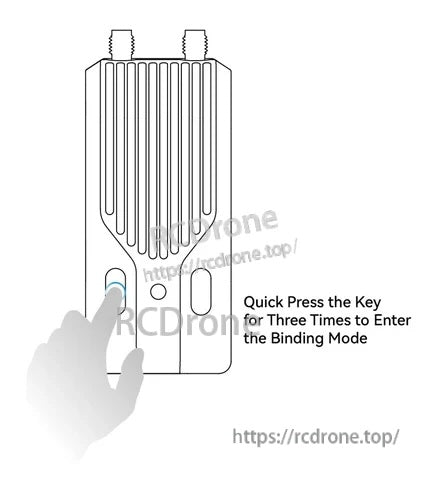

• Parowanie: wprowadź odbiornik w tryb parowania; szybko naciśnij przycisk 1 (lewy przycisk) trzy razy (domyślnie fabryczne), lub użyj Paruj w skrypcie LUA. Stały wskaźnik oznacza pomyślne parowanie.
• Jeśli moduł został przeprogramowany z frazą parowania, ustaw tę samą frazę parowania na odbiorniku, aby uzyskać automatyczne parowanie.

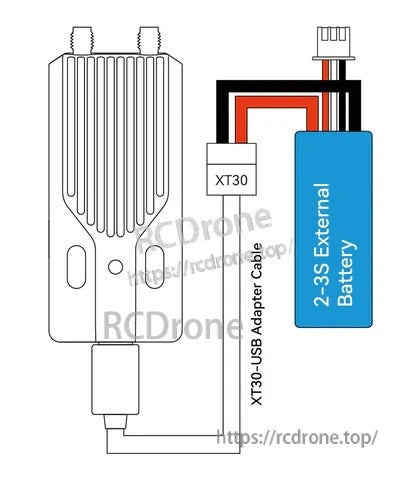

• Zewnętrzne zasilanie: dla 500mW i więcej, zużycie energii jest wyższe i może skrócić czas użytkowania radia. Użyj dołączonego kabla zasilającego Type-C męski do XT30U męski z kablem adaptera XT30-USB, aby podłączyć zewnętrzną baterię 2-3S.
• Zużycie energii jest związane z mocą nadawania i współczynnikiem telemetrii. Przy użyciu 500mW i więcej, wyższy współczynnik telemetrii może zmniejszyć zużycie energii i wydłużyć czas użytkowania.

Uwaga dotycząca napięcia: Gdy bateria zdalnego sterowania lub zewnętrzna bateria jest niższa niż 7V (2S) lub 10,5V (3S), nie używaj 500mW i 1W; moduł może się zrestartować z powodu niewystarczającego zasilania.

Ważne uwagi

• Zmontuj antenę przed włączeniem zasilania. W przeciwnym razie chip PA w module Nano TX V2 może zostać trwale uszkodzony.
• Antenna T-LED świeci tylko w module Nano TX V2.
• Inne anteny, takie jak Moxon i Loop, mogą być używane bezpośrednio w module Nano TX V2 (wersja 915/868MHz), ale wersja 2.4GHz wymaga adaptera RP-SMA do SMA.
• Nadajnik radiowy LiteRadio 3 Pro nie może obsługiwać 500mW z powodu problemów z zasilaniem.

FAQ

• Nie można wprowadzić skryptu LUA: sprawdź kontakt pinu/gniazda Nano, zaktualizuj skrypt LUA do elrsV3.lua, i ustaw prędkość transmisji radia na 400K lub wyższą (EdgeTX wymaga wersji V2.8.0 lub wyższej, jeśli ustawienie prędkości transmisji jest niedostępne). Nazwa docelowa: BETAFPV Nano V2 2.4GHz/915MHz/868MHz TX.

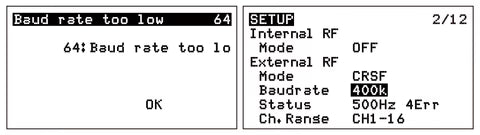

• Nie można ustawić prędkości pakietów na F1000 / „Prędkość transmisji jest zbyt niska”: F1000 wymaga prędkości transmisji powyżej 400K. Zaktualizuj prędkość transmisji w Ustawieniach modelu lub System → Sprzęt, a następnie uruchom ponownie radio.
• F1000 włączone, ale prędkość pakietów jest poniżej 1000: zaktualizuj wersję EdgeTX do 2.8.0 lub wyższej.

Podręczniki & Pobrania

• Podręcznik użytkownika modułu Nano TX V2
• Oprogramowanie układowe modułu Nano TX V2
• Wydania oprogramowania dla plecaka
• Wprowadzenie do skryptów Lua ELRS
• Referencja błędu częstotliwości TCXO / kryształu ExpressLRS

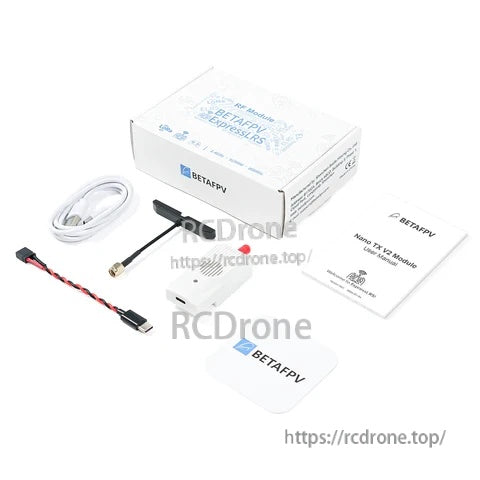

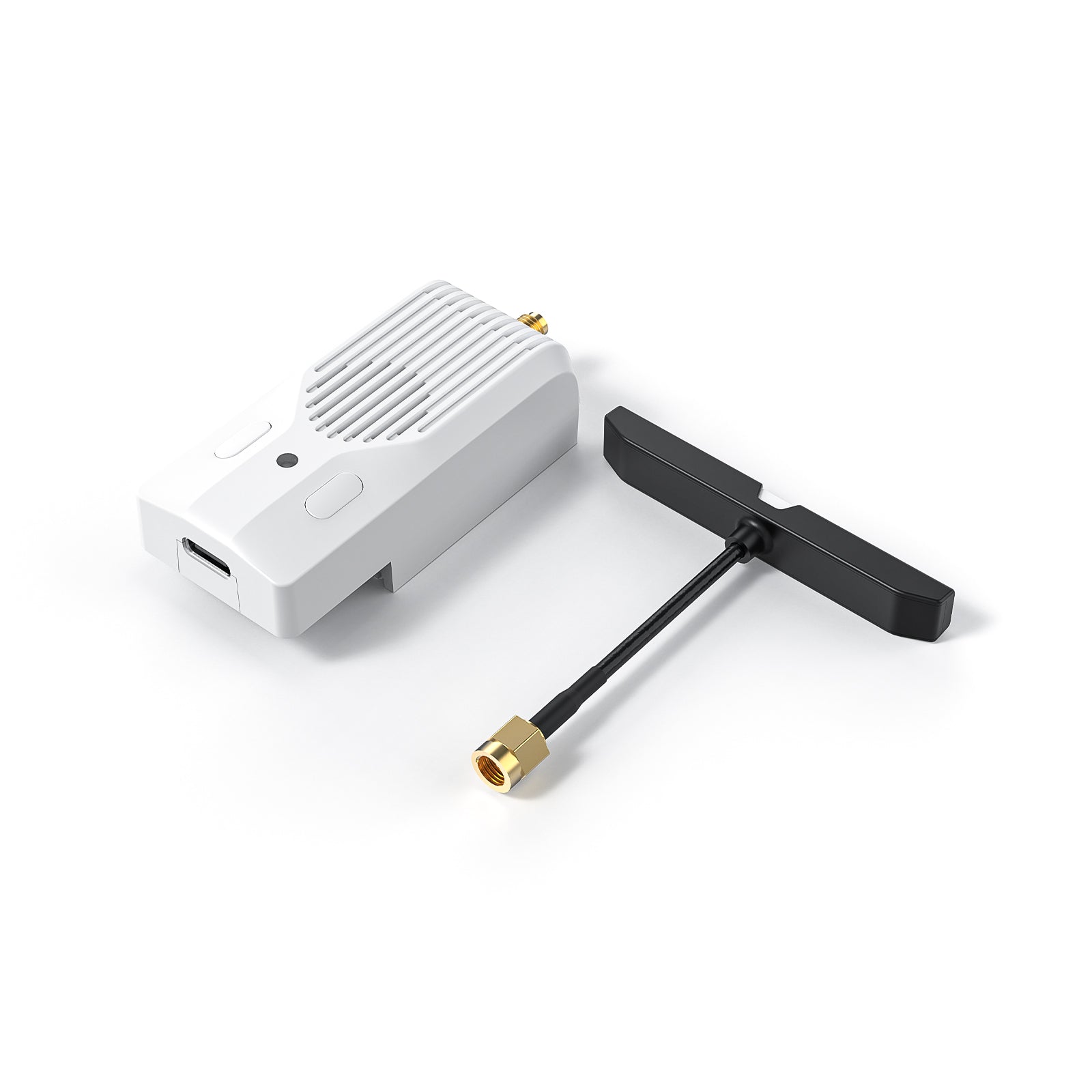

Co jest w zestawie

• 1 × Moduł Nano TX V2

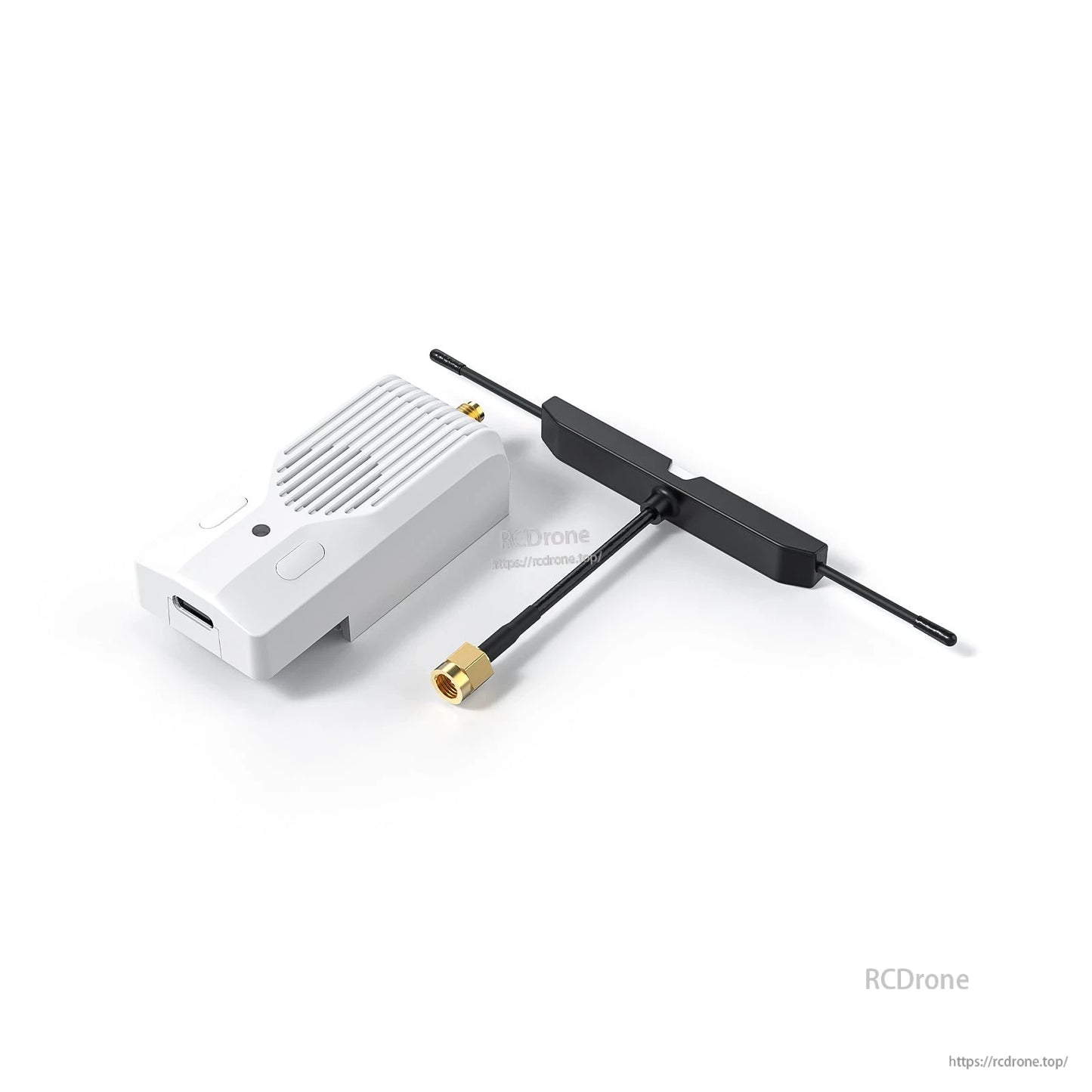

• 1 × Antena T-LED
• 1 × Kabel USB do Type-C
• 1 × Kabel zasilający Type-C męski do XT30U męski
• 1 × Podręcznik użytkownika
• 1 × Karta serwisowa

Szczegóły

Nadajnik BETAFPV Nano TX V2 oferuje wydajność ExpressLRS w kompaktowym module Nano z anteną T-LED wskazującą status.

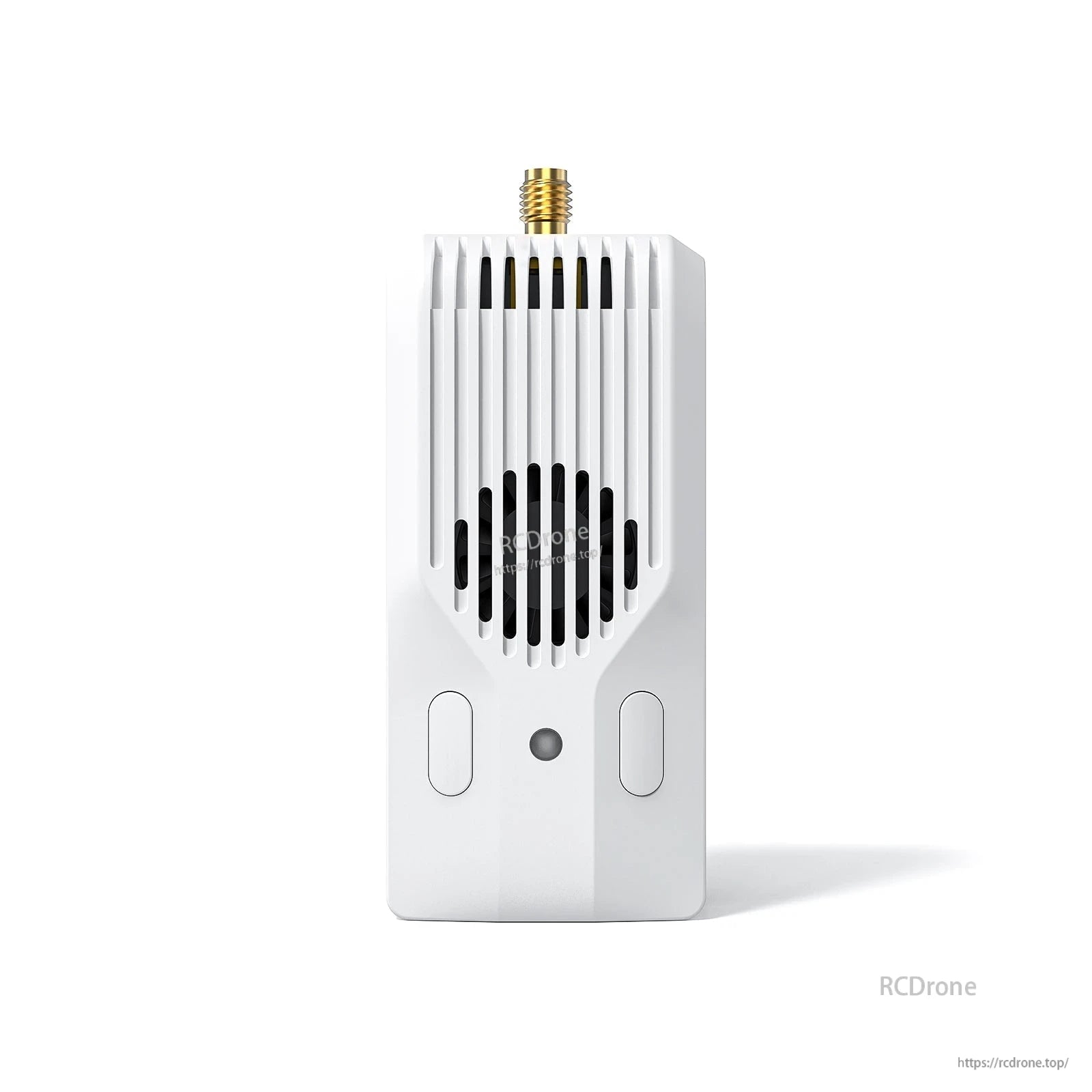

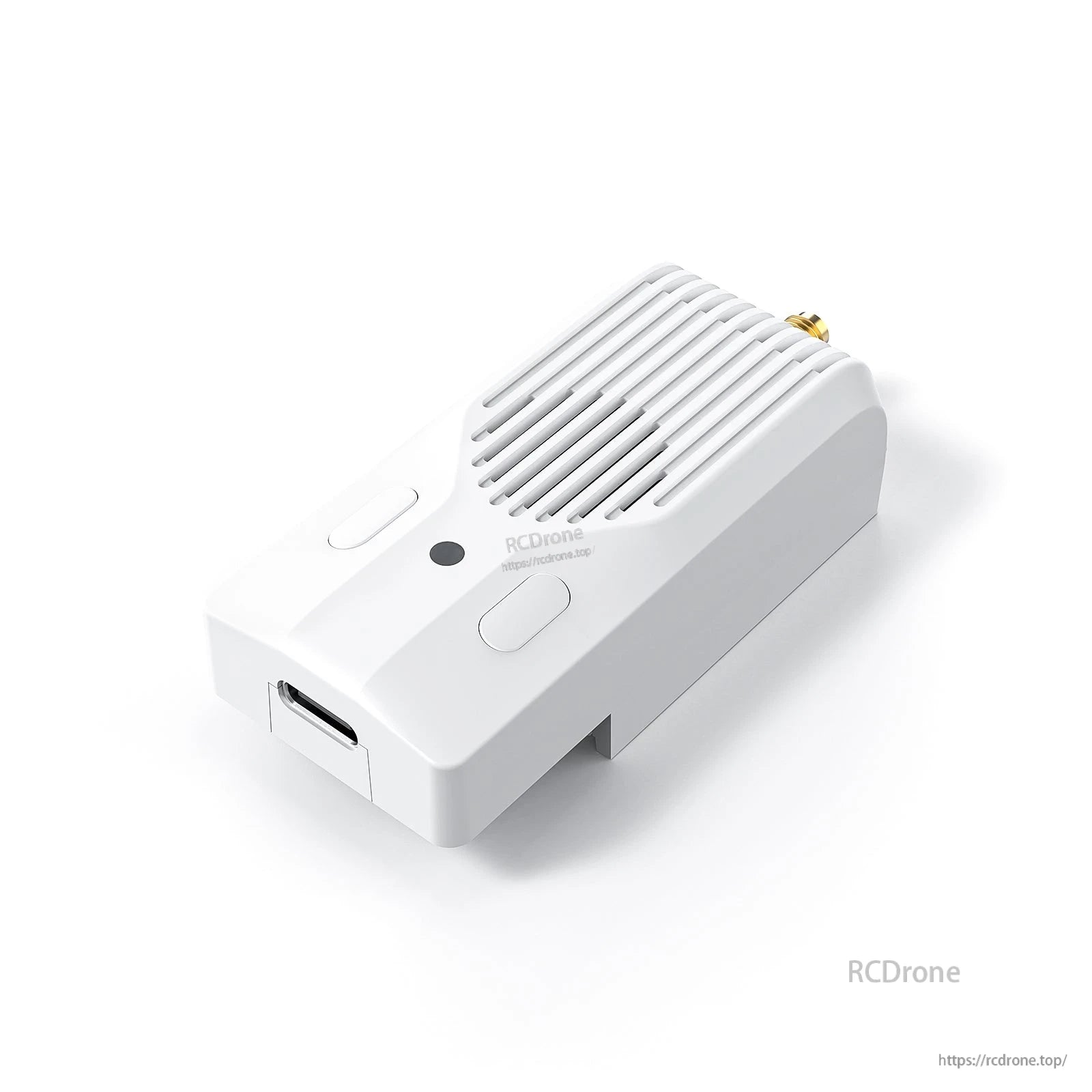

Łatwy dostęp do USB Type‑C, podwójne przyciski, wentylator chłodzący i piny szeregowe CRSF ułatwiają konfigurację i konserwację.

Wybierz pasmo, które odpowiada Twojemu stylowi latania, z wysokimi opcjami mocy RF dla wymagającej wydajności połączenia.

Zbudowany dla stabilnej jakości połączenia w hałaśliwych środowiskach, długodystansowych lotach i sesjach wyścigów FPV.

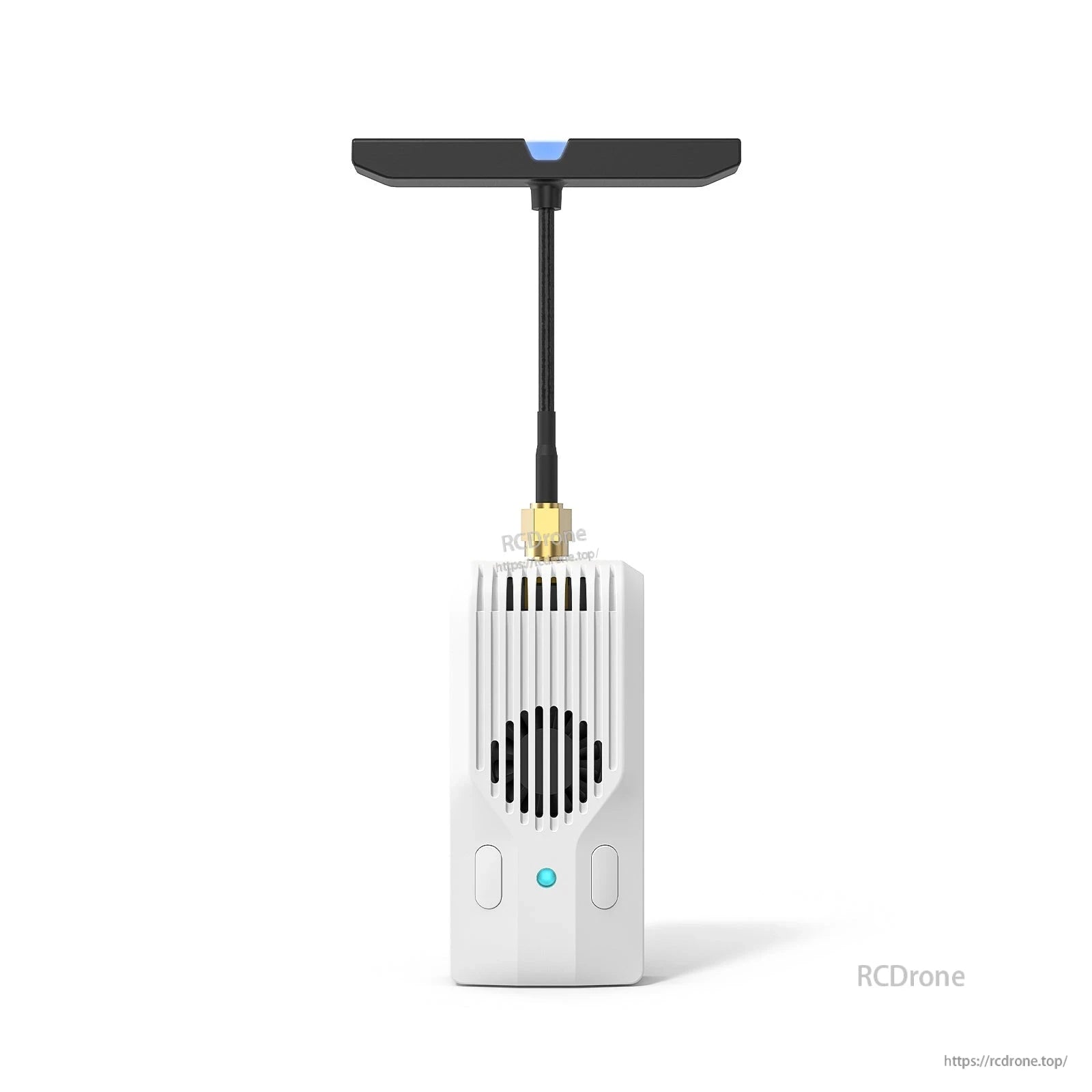

Antenna T-LED zapewnia szybki podgląd statusu transmisji i odbioru podczas lotu.

Aktywna konstrukcja chłodzenia z radiatorem i wentylatorem pomaga utrzymać stabilną moc podczas pracy przy wyższej mocy.

Wsparcie dla plecaka oraz dwa konfigurowalne przyciski dodają elastyczności w kontrolach i funkcjach urządzeń zewnętrznych.

Jest częścią ekosystemu ExpressLRS, co ułatwia dopasowanie modułu do kompatybilnych odbiorników i akcesoriów.

W EdgeTX/OpenTX ustaw wewnętrzne RF na OFF i wybierz CRSF dla zewnętrznego RF, aby użyć modułu.

Narzędzia ExpressLRS LUA zapewniają szybki dostęp do kluczowych funkcji konfiguracji i aktualizacji z radia.

Wiązanie można uruchomić bezpośrednio z modułu za pomocą sekwencji naciśnięć przycisku.

Opcjonalne zewnętrzne baterie mogą być używane z kablem adaptera XT30-do-USB w razie potrzeby.

Jeśli pojawi się ostrzeżenie o szybkości transmisji, potwierdź, że zewnętrzne RF jest ustawione na CRSF i dostosuj szybkość transmisji zgodnie z konfiguracją radia.

Wszystko, co potrzebne do rozpoczęcia, jest zawarte: moduł, antena, kable i dokumentacja.
