RadioMaster ERS-RB01 RPM-BLDC Bezszczotkowy czujnik obrotów do odbiorników ExpressLRS PWM (CRSF/EdgeTX)

Przegląd

RadioMaster ERS-RB01 to bezszczotkowy tachometr (czujnik RPM-BLDC) zaprojektowany do pomiaru obrotów silnika, poprzez podłączenie bezpośrednio do dowolnych dwóch przewodów wyjściowych bezszczotkowego ESC. Rejestruje dane RPM w czasie rzeczywistym, przesyła je do kompatybilnego odbiornika ExpressLRS PWM za pośrednictwem interfejsu CRSF i przekazuje telemetrię z powrotem do radia EdgeTX w celu monitorowania na żywo.

Jako część rodziny czujników ERS, ERS-RB01 obsługuje rozszerzenie w łańcuchu (liniowe, przejściowe) dla skalowalnej telemetrii przy użyciu wielu czujników ERS.

Film promocyjny

Kluczowe cechy

• Dokładne monitorowanie RPM: Monitorowanie danych RPM bezszczotkowych w czasie rzeczywistym
• Integracja z ExpressLRS: Działa z kompatybilnymi odbiornikami ExpressLRS za pośrednictwem CRSF
• Plug and play: Plug-and-play z obsługiwanymi odbiornikami
• Wsparcie dla wielu jednostek: Można używać wielu czujników ERS-RB01 do monitorowania kilku jednostek jednocześnie (ustaw ID RPM przy użyciu więcej niż jednego czujnika RPM)
• Rozszerzenie w łańcuchu: Rozszerzenie przejściowe dla dodatkowych modułów telemetrycznych

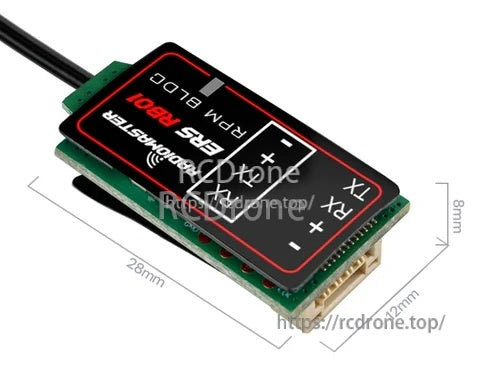

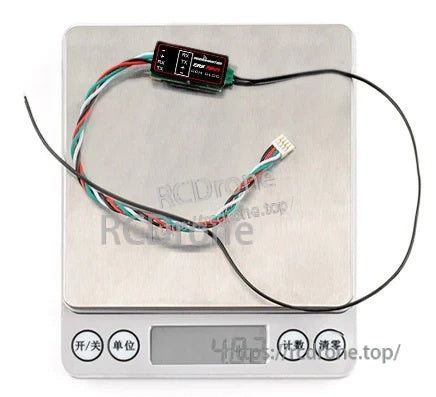

• Kompaktowy i lekki: 28 x 12 x 8 mm; 4.8 g

W celu uzyskania pomocy w konfiguracji, pytań dotyczących kompatybilności lub akcesoriów zamiennych, skontaktuj się support@rcdrone.top or odwiedź https://rcdrone.top/.

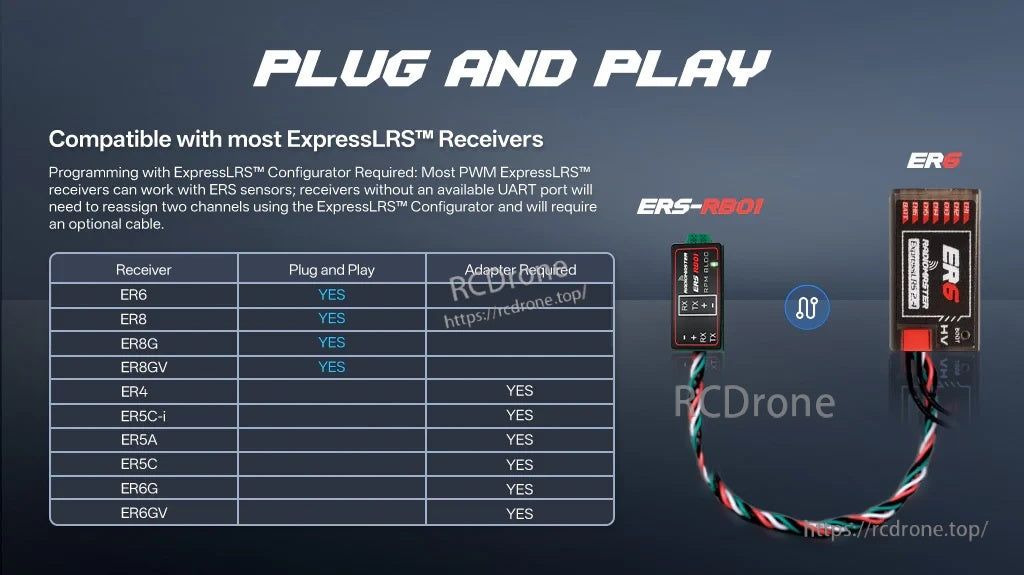

Kompatybilne odbiorniki PWM ExpressLRS

Plug and Play

• Odbiornik PWM ER6 2.4GHz ExpressLRS
• Odbiornik PWM ER8 2.4GHz ExpressLRS PWM Odbiornik
• ER8G ExpressLRS PWM Odbiornik
• ER8GV ExpressLRS PWM Odbiornik

Wymagany adapter

• ER4
• ER5C-i
• ER5A
• ER5C
• ER6G
• ER6GV

Używanie czujników z odbiornikami PWM ExpressLRS, które nie są typu Plug-and-Play

Większość odbiorników PWM ExpressLRS jest kompatybilna. Odbiorniki bez dostępnego portu UART wymagają rekonfiguracji, aby obsługiwać zewnętrzne czujniki: przypisz dwa piny wyjściowe PWM jako szeregowy UART (jeden TX i jeden RX) za pomocą interfejsu Web UI odbiornika (tryb WiFi) lub skryptu LUA ExpressLRS. Umożliwia to podłączenie czujników, zachowując jednocześnie pozostałe kanały PWM dla serw lub ESC.

Dla odbiorników, które oferują tylko standardowe piny serw, można użyć opcjonalnego kabla adapterowego, aby przekształcić złącze UART czujnika na dwa standardowe wtyki serw (TX i RX).

Konfiguracja czujnika & Rejestrowanie telemetrii

Aby skonfigurować czujnik i wyświetlić telemetrię na radiu EdgeTX, zainstaluj RadioMaster Sensor Configurator LUA. Umożliwia to dostosowanie ustawień czujnika, prawidłowe wyświetlanie telemetrii i rejestrowanie danych.

• Skopiuj pliki LUA do: /SCRIPTS/TOOLS/

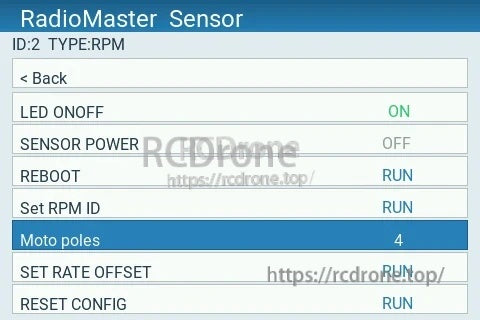

• Polaryzacja silnika musi być ustawiona dla dokładnych danych RPM (pary biegunów silnika są konfigurowalne w LUA).

Przykładowe elementy konfiguracyjne widoczne w narzędziu obejmują: LED ONOFF, ZASILANIE CZUJNIKA, REBOOT, Ustaw ID RPM, Polaryzacja silnika, USTAW OFFSET RATE, RESETUJ KONFIGURACJĘ.

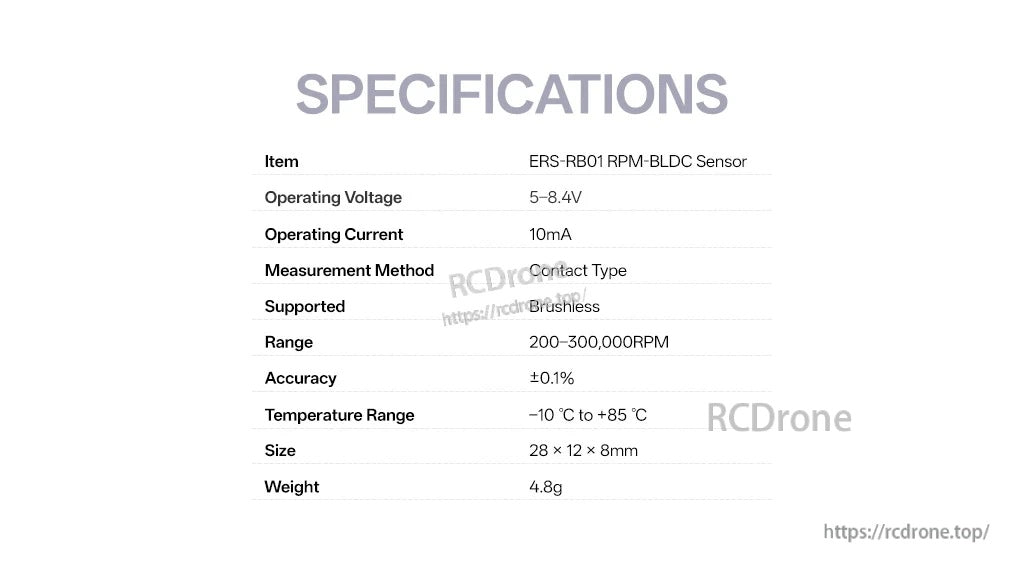

Specyfikacje

Pobrania

• Podręcznik użytkownika ERS-RB01
• Czujniki RadioMaster ERS Configurator.lua
• Oprogramowanie czujników serii ERS V1.9

Co jest w zestawie

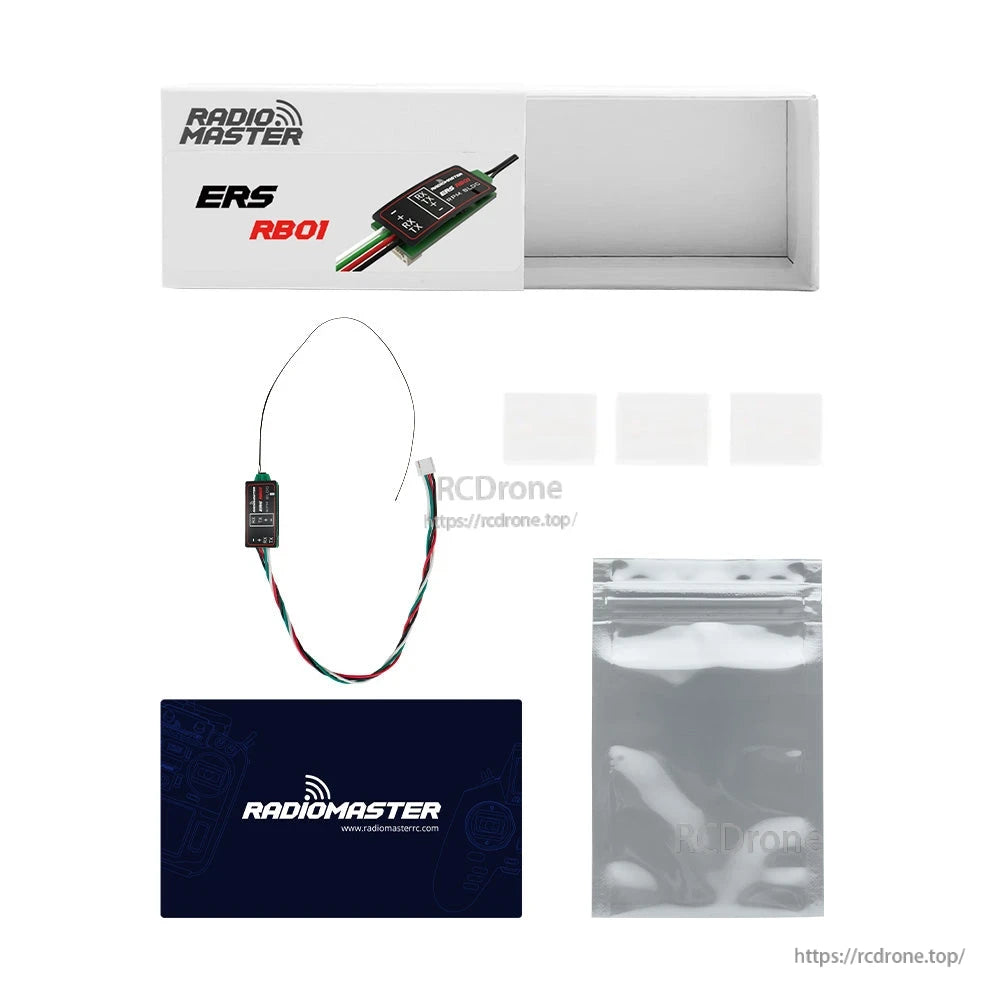

• 1 x czujnik ERS-RB01 RPM-BLDC
• 3 x rurka termokurczliwa
• 1 x karta z kodem QR do instrukcji

Szczegóły

Dodaj telemetrykę RPM silnika bezszczotkowego na żywo do konfiguracji ExpressLRS PWM przez CRSF, z prostym podłączeniem typu plug-and-play.

Użyj RadioMaster Sensor Configurator LUA na EdgeTX, aby ustawić bieguny silnika i dostosować opcje czujnika dla dokładnego pomiaru RPM.

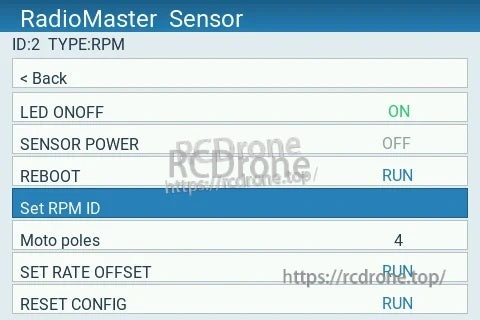

Podczas korzystania z więcej niż jednego czujnika RPM, przypisz unikalny identyfikator RPM, aby telemetria każdego silnika pozostała oddzielona.

Linearne połączenie w szereg ułatwia rozszerzenie telemetrii poprzez dodanie kolejnych czujników ERS w szereg.

Odczyty RPM w czasie rzeczywistym wyświetlane są bezpośrednio na radiu, co ułatwia monitorowanie wydajności podczas konfiguracji i lotu.

Kompatybilny z większością odbiorników PWM ExpressLRS; niektóre konstrukcje mogą wymagać przypisania pinów UART lub kabla adaptera.

Wszystko, co potrzebne do rozpoczęcia, obejmuje moduł czujnika, kartę instrukcji z kodem QR oraz rurki termokurczliwe do czystej instalacji.
