Ochrona przed zwarciem XT30/XT60/XT90 3W1, 1-20S (DC 90V) Detektor zwarć, limit 1A

Przegląd

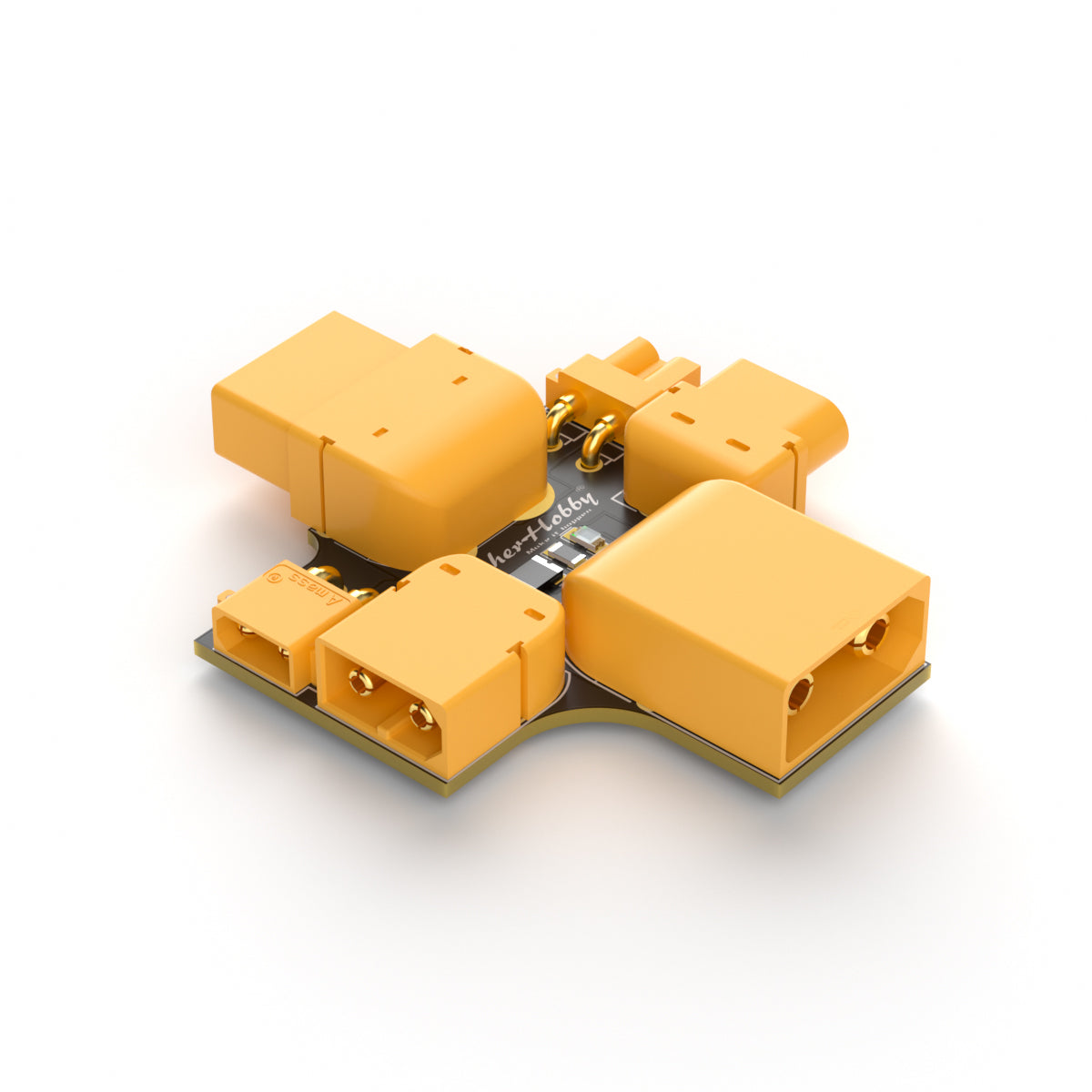

Protektor przed zwarciem XT30 XT60 XT90 3IN1 to detektor przeciążeniowy zaprojektowany do sprawdzania ryzyka zwarcia podczas montażu dronów. Obsługuje detekcję XT30/XT60/XT90, a jednocześnie można używać/wykrywać tylko jedno złącze wejściowe i jedno złącze wyjściowe.

Kluczowe cechy

• Interfejsy 3 w 1 XT30/XT60/XT90: XT30-IN / XT60-IN / XT90-IN oraz XT30-OUT / XT60-OUT / XT90-OUT (nie używaj wielu wejść ani wielu wyjść jednocześnie).
• Status wskaźnika LED: czerwona dioda LED świeci się przy normalnym połączeniu; dioda LED gaśnie, gdy wykryje zwarcie obciążenia lub nieprawidłowe okablowanie, a bezpiecznik zadziała.
• Metoda resetowania: odłącz wtyczkę na 10 sekund, aby zresetować detektor zwarcia.
• Zakres napięcia wejściowego: 1-20S (maksymalnie DC 90V); napięcie wyjściowe jest zgodne z napięciem wejściowym (VBAT).
• Uwaga bezpieczeństwa: ponieważ maksymalny prąd wyjściowy jest ograniczony do 1A, nie obsługuj manetki ani nie próbuj latać, gdy ten produkt jest podłączony.

W przypadku pytań dotyczących kompatybilności lub wsparcia posprzedażowego, skontaktuj się z support@rcdrone.top or odwiedź https://rcdrone.top/.

Specyfikacje

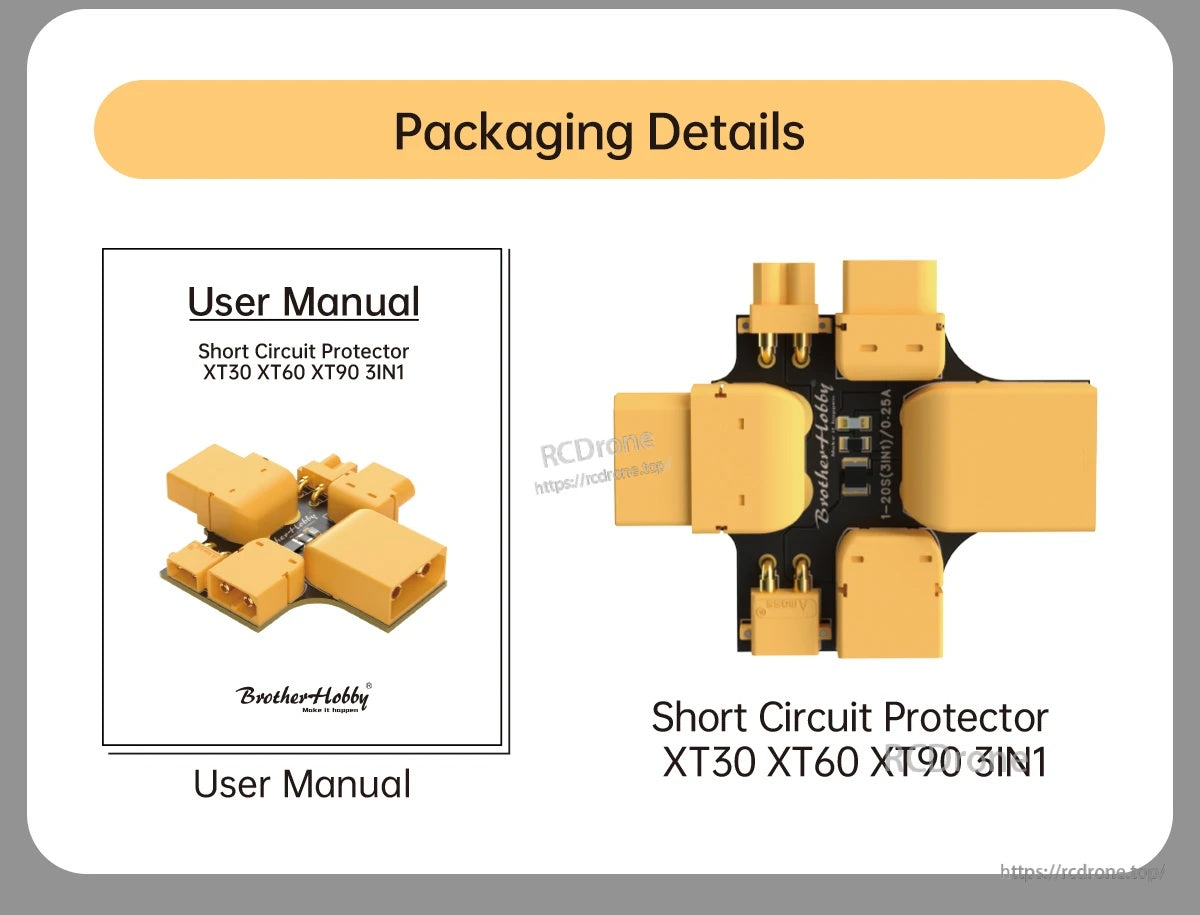

Co jest w zestawie

• Ochrona przed zwarciem XT30 XT60 XT90 3IN1
• Instrukcja obsługi

Zastosowania

• Weryfikacja okablowania drona podczas budowy/montażu
• Wykrywanie zwarcia i błędnego okablowania dla połączeń baterii XT30 / XT60 / XT90

Szczegóły

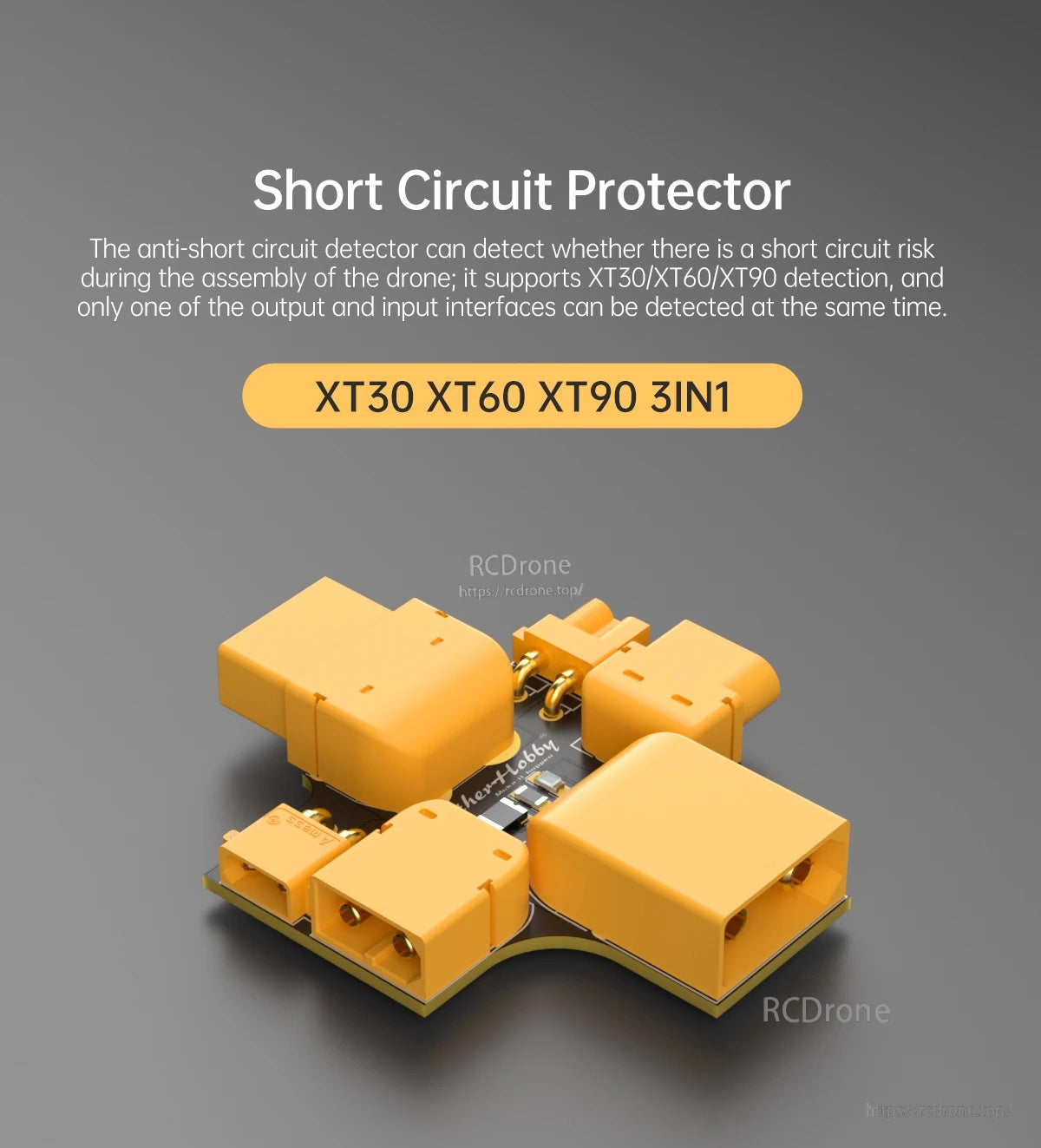

Ochrona przed zwarciem 3 w 1 obsługuje połączenia XT30, XT60 i XT90, aby pomóc w sprawdzeniu ryzyka zwarcia podczas montażu drona.

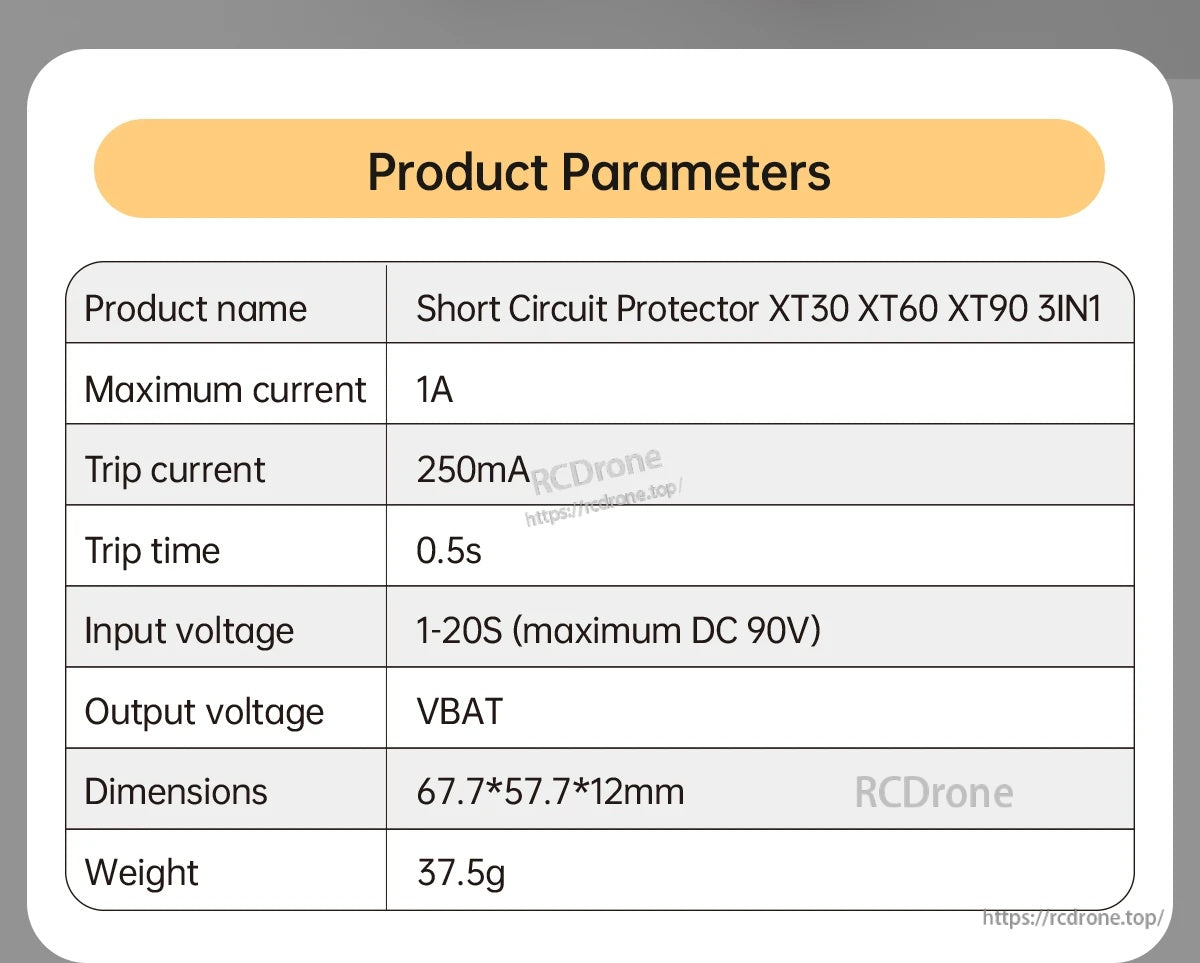

Ochrona przed zwarciem XT30/XT60/XT90 3 w 1 obsługuje 1–20S (maks. DC 90V), ogranicza prąd do 1A i wyzwala przy 250mA w 0,5s, z wymiarami 67,7×57,7×12mm i wagą 37,5g.

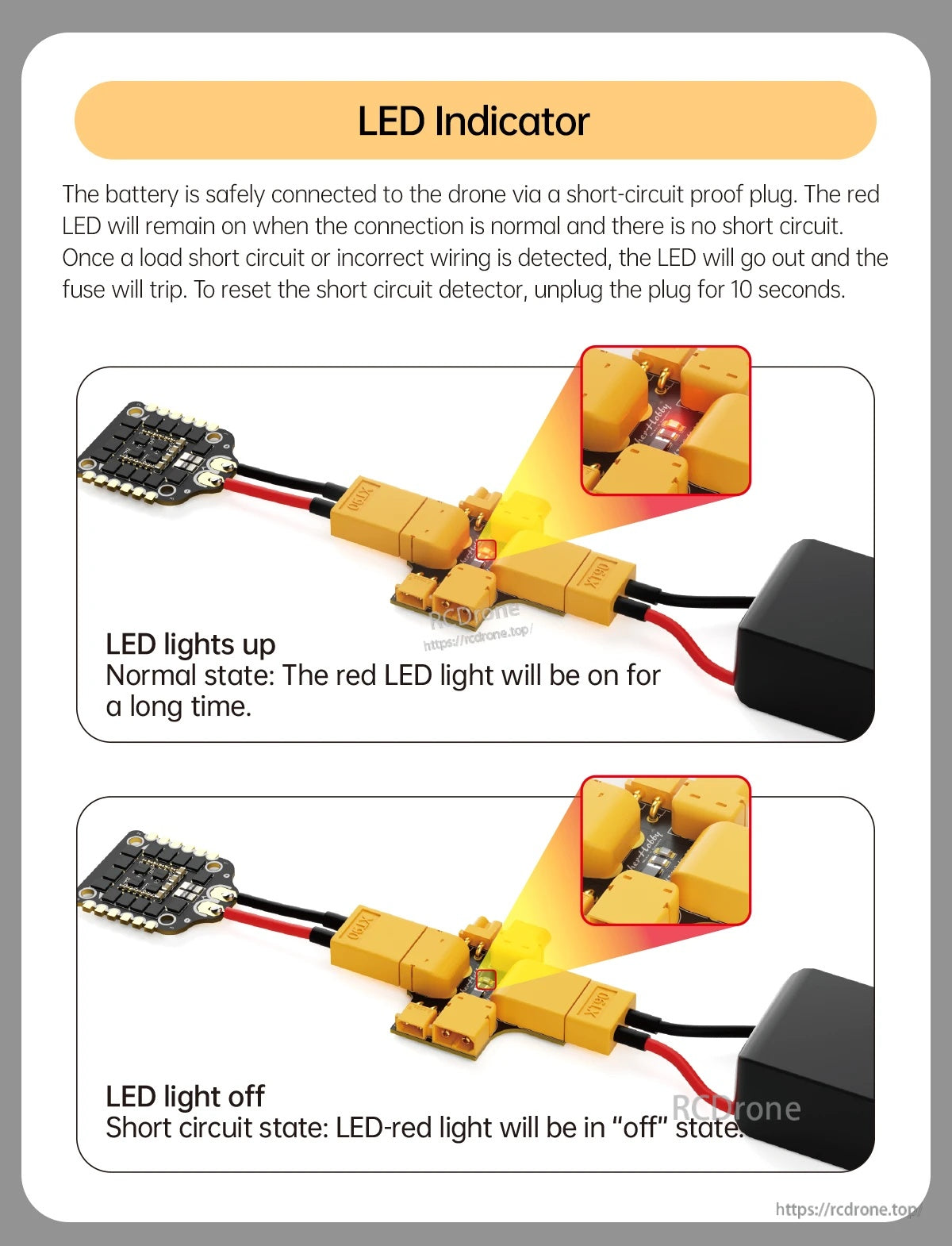

Ochrona przed zwarciem XT używa czerwonej diody LED do wskazania normalnego zasilania i wyłącza się, gdy wykryje zwarcie lub błąd okablowania, resetując się po odłączeniu na 10 sekund.

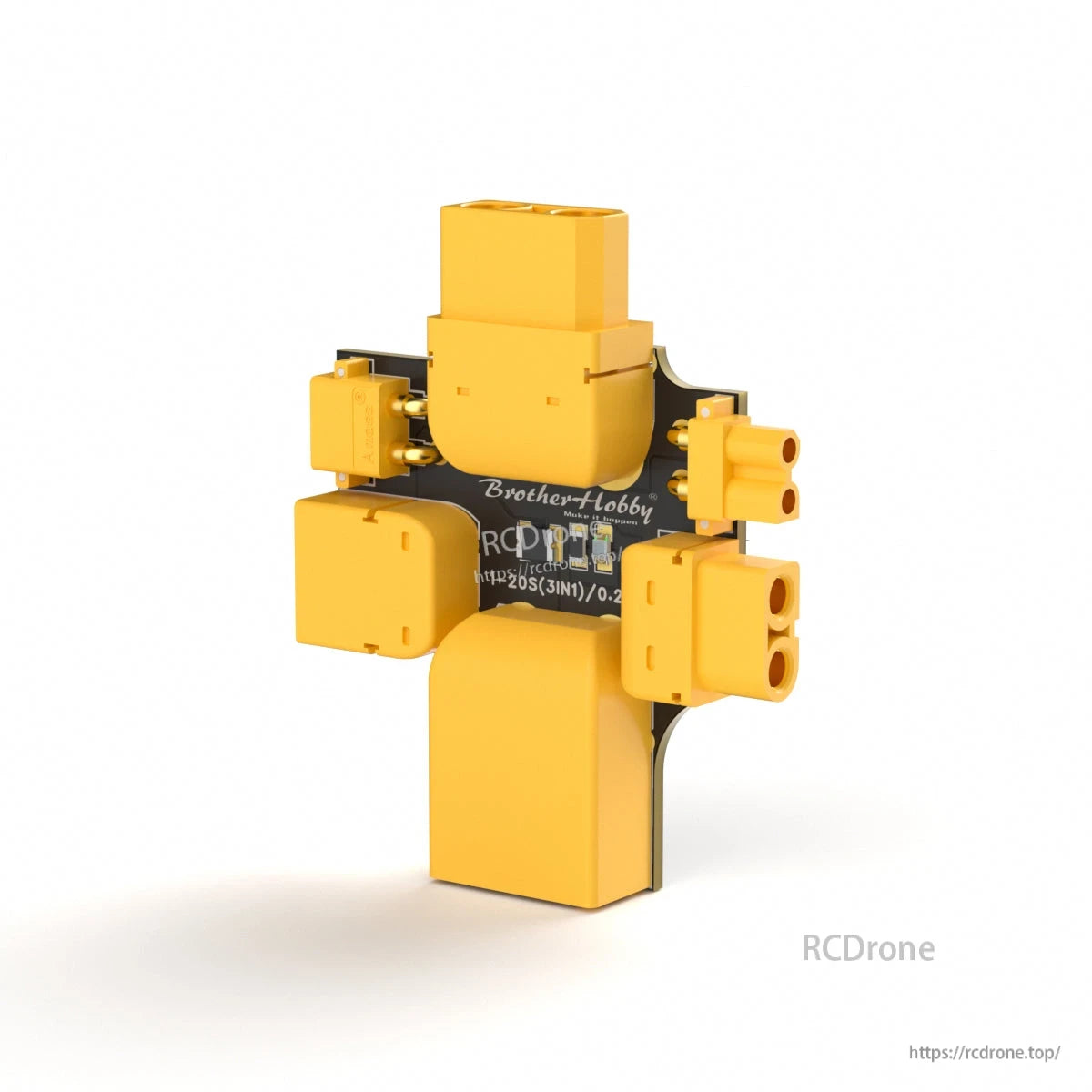

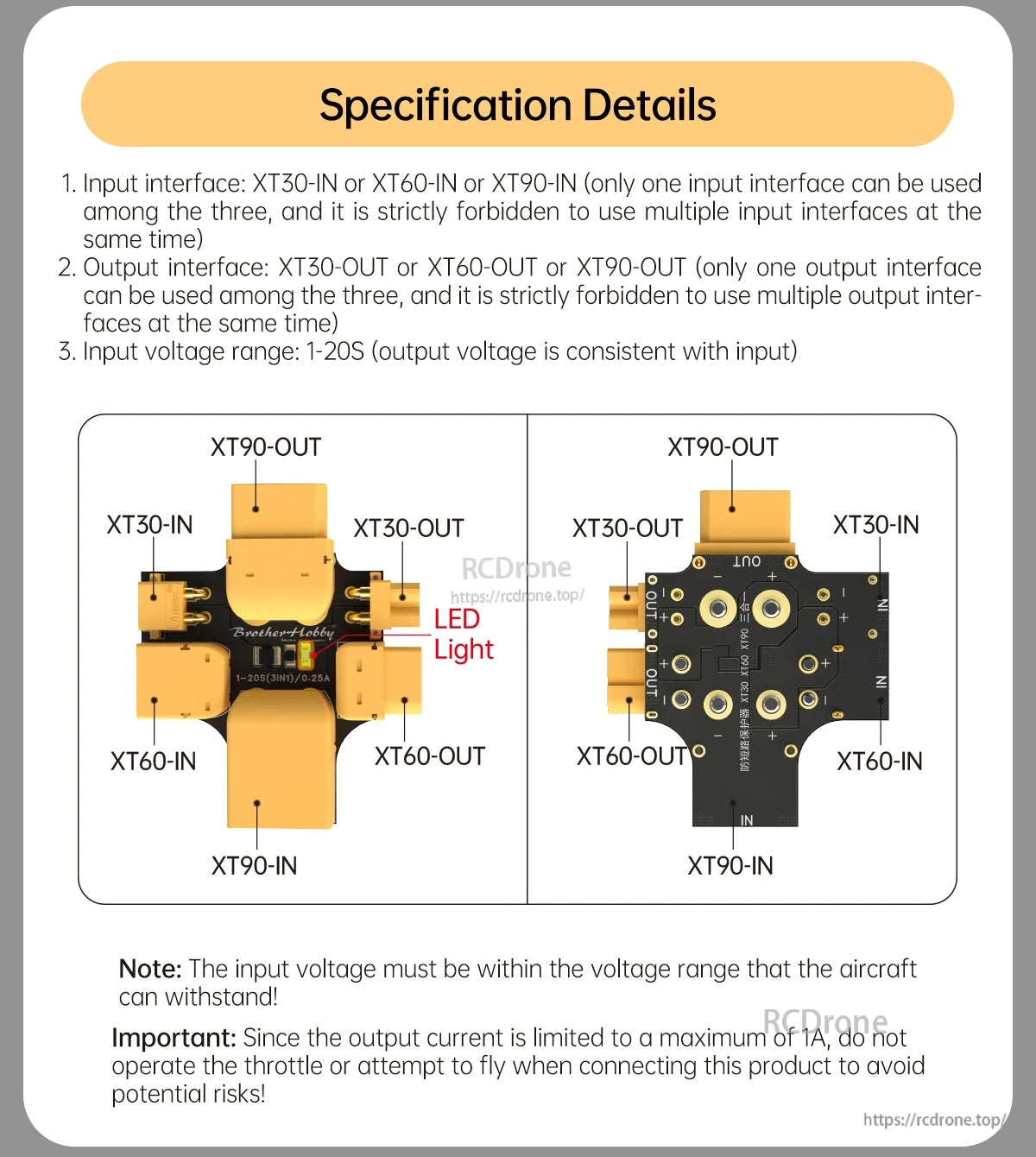

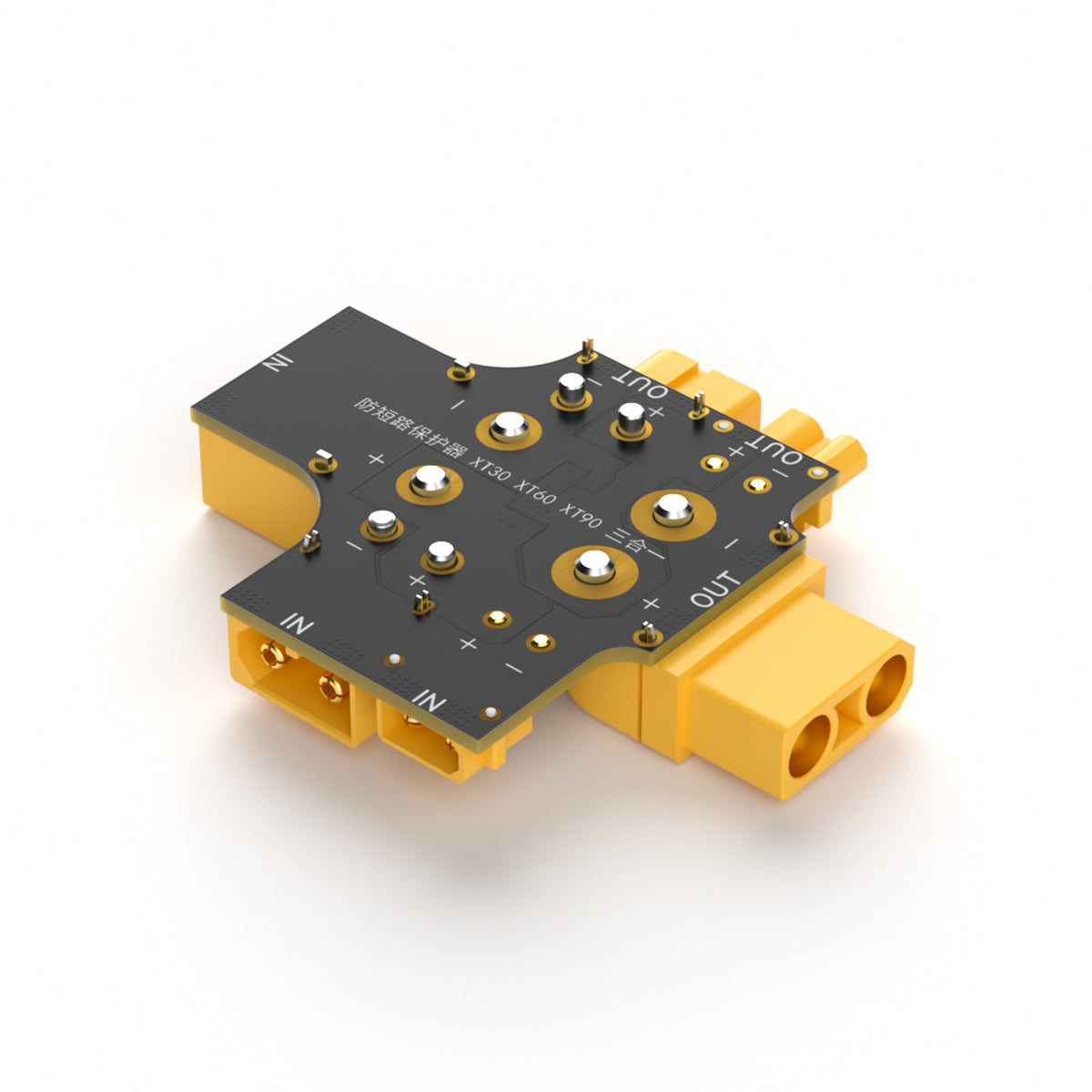

3-w-1 płytka ochrony przed zwarciem oferuje opcje złącz IN/OUT XT30, XT60 i XT90 z wskaźnikiem LED i obsługuje napięcie wejściowe 1–20S.

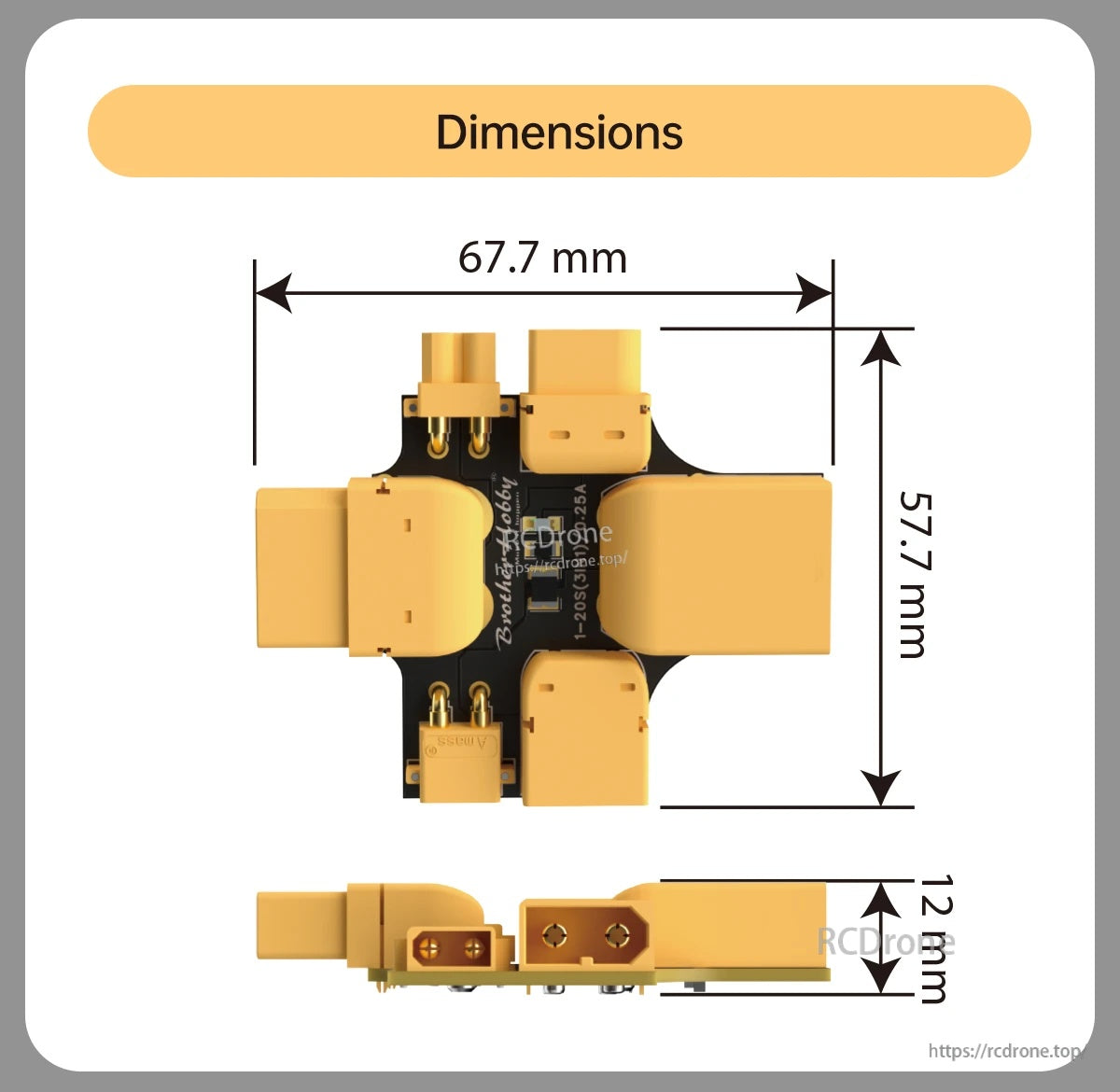

Wymiary 67,7 x 57,7 mm i wysokość 12 mm pomagają w planowaniu umiejscowienia połączeń akumulatorów XT30/XT60/XT90 w ciasnych konstrukcjach.

3-w-1 ochrona przed zwarciem jest dostarczana z instrukcją obsługi do konfiguracji i wskazówek dotyczących połączenia.
