BrotherHobby Returner 3-8S H743 Betaflight Kontroler Lotu, Podwójny ICM42688, Czarna Skrzynka SD, Type-C

Przegląd

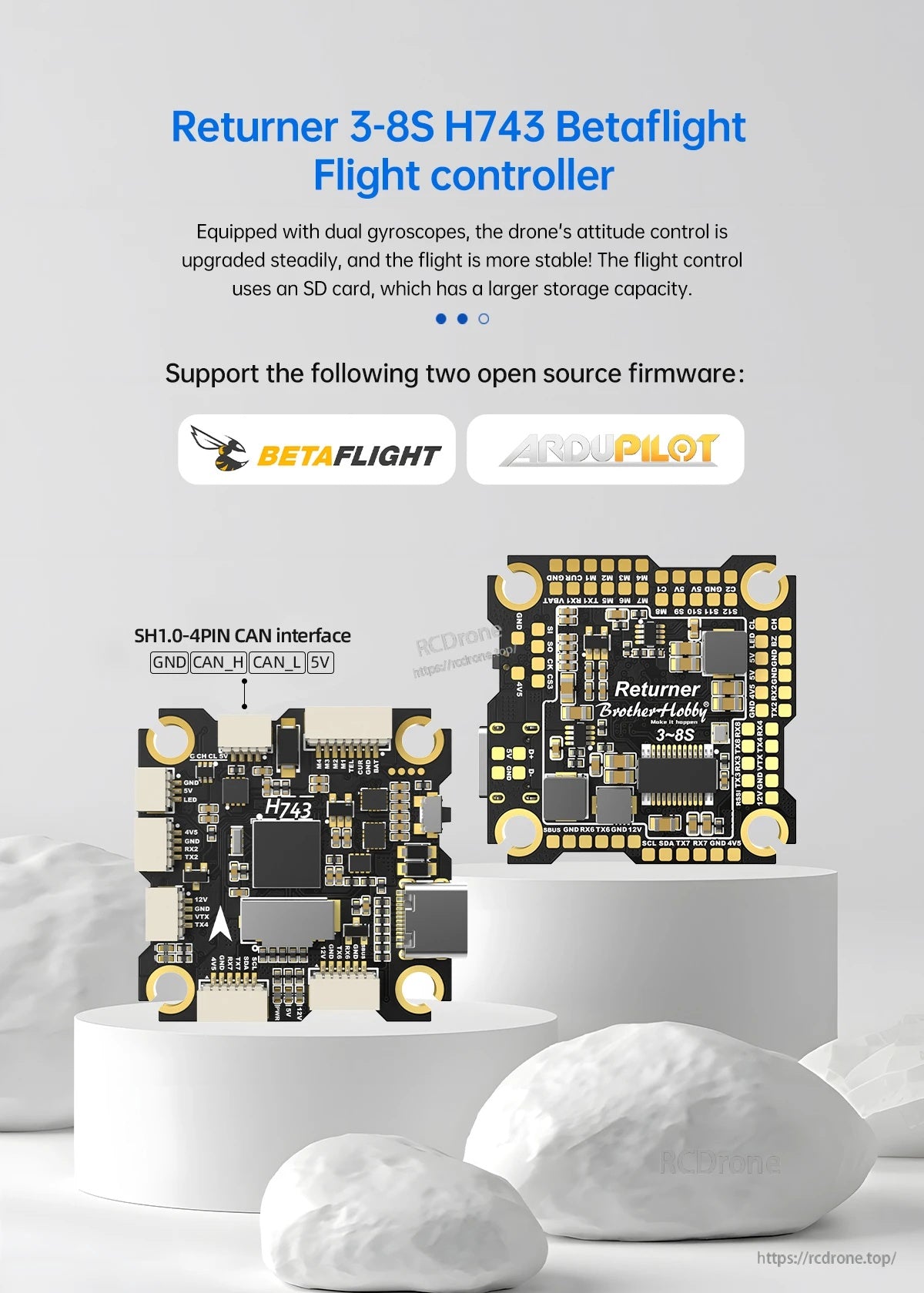

Kontroler lotu BrotherHobby Returner 3-8S H743 Betaflight to kontroler FC o wymiarach 38,5*38,5 mm, zaprojektowany do budowy multirotorów wymagających wielu UART-ów, rejestracji danych na karcie SD oraz podwójnych żyroskopów. Obsługuje Betaflight i również wskazuje na wsparcie dla ArduPilot w materiałach producenta.

Kluczowe cechy

• MCU: STM32H743VIH6
• Podwójny IMU: ICM-42688*2 (materiały producenta również podają częstotliwość próbkowania 8KHz)
• Wbudowane OSD: AT7456E
• Wbudowany barometr: SPL06-001
• Rejestracja danych na karcie SD
• Podwójny niezależny BEC: 5V/2A i 12V/2A
• 7 portów szeregowych: UART1, UART2, UART3, UART4, UART6, UART7, UART8 (UART1 to telemetria ESC)
• USB Typ-C

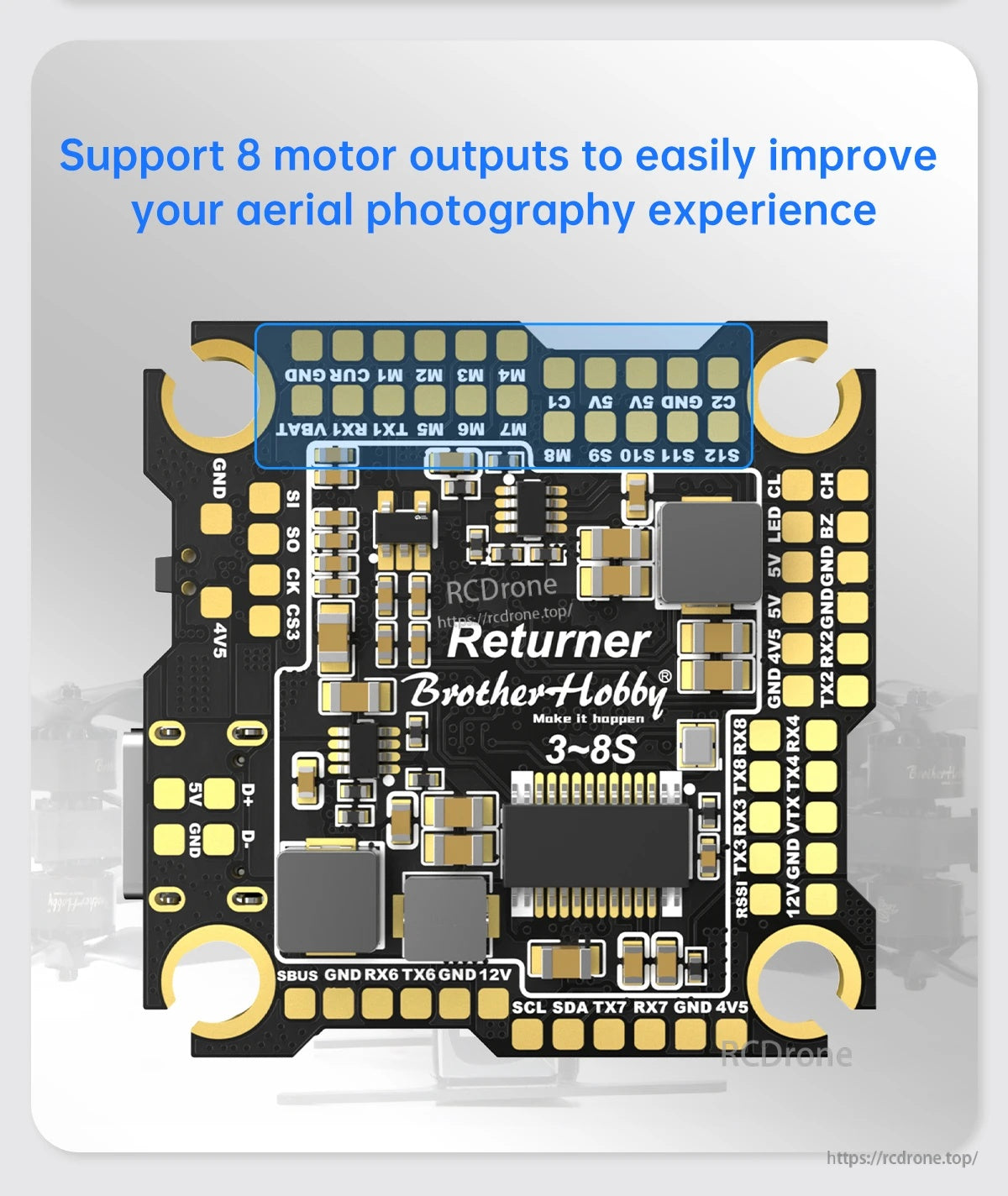

• 8 wyjść silnikowych (S1-S8) i sygnały serwomechanizmów (S9-S12)
• Interfejs CAN (SH1.0 4-pin: GND, CAN_H, CAN_L, 5V)
• Wsparcie dla diod LED (bezpośrednie włożenie i lutowanie regulowanych diod LED)
• Obsługiwane interfejsy: IIC, buzzer, przycisk DFU, interfejs debugowania
• Interfejsy DJI VTX / transmisja obrazu / magnetometr GPS wspierają bezpośrednie włożenie i lutowanie
• Interfejs kamery CAM wspiera lutowanie podwójnej kamery
• Projekt płytki 6-warstwowej z grubością miedzi 10OZ (materiały producenta)

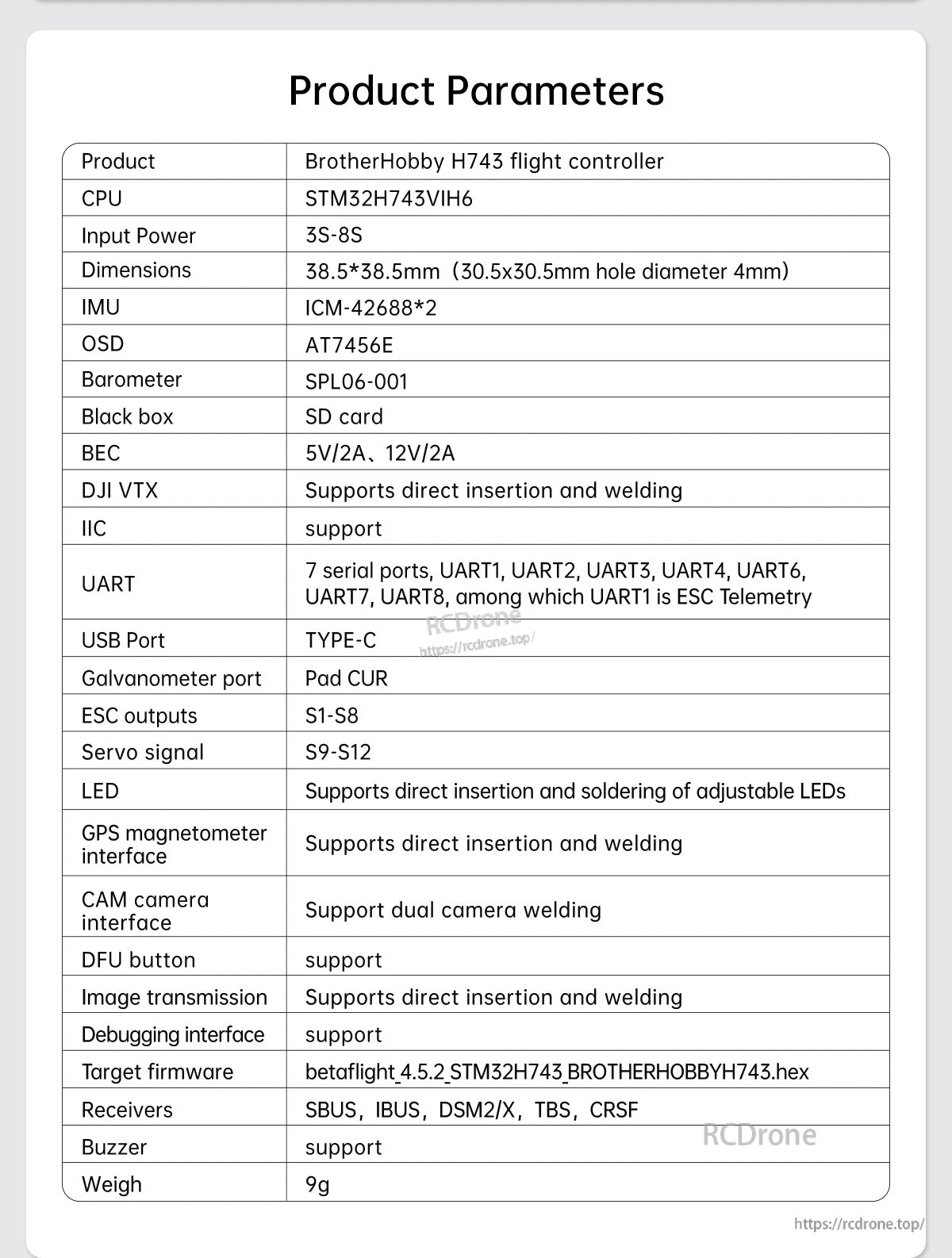

Specyfikacje

Co jest w zestawie

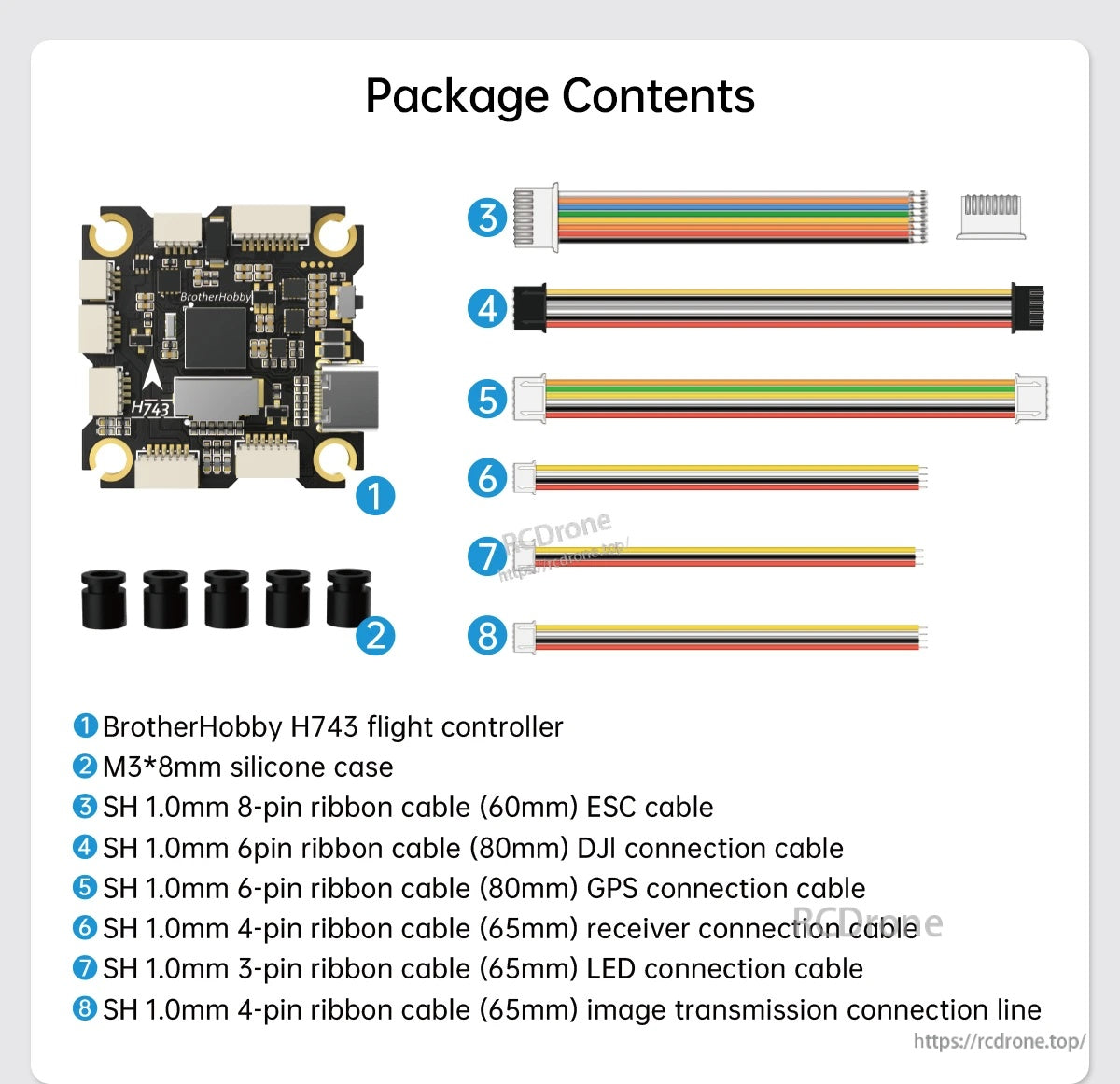

• Kontroler lotu BrotherHobby H743
• Obudowa silikonowa M3*8mm
• Kabel taśmowy SH 1.0mm 8-pin (60mm) kabel ESC
• Kabel taśmowy SH 1.0mm 6-pin (80mm) kabel połączeniowy DJI
• Kabel taśmowy SH 1.0mm 6-pin (80mm) kabel połączeniowy GPS
• Kabel taśmowy SH 1.0mm 4-pin (65mm) kabel połączeniowy odbiornika
• Kabel taśmowy SH 1.0mm 3-pin (65mm) kabel połączeniowy LED
• SH 1.0mm 4-pin taśma kablowa (65mm) linia połączeniowa do transmisji obrazu

Uwagi dotyczące okablowania

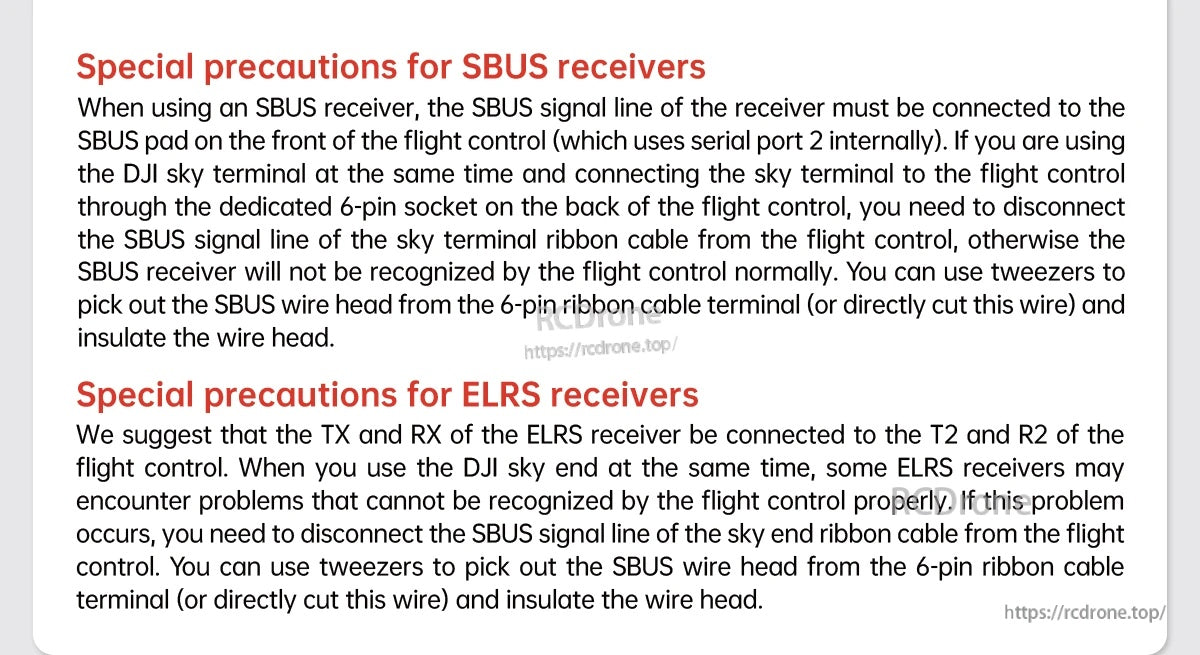

• Uwaga dotycząca odbiornika SBUS: Linia sygnałowa SBUS musi być podłączona do padów SBUS z przodu kontrolera lotu (który wewnętrznie korzysta z portu szeregowego 2). Jeśli jednocześnie używasz systemu DJI przez dedykowane gniazdo 6-pinowe z tyłu kontrolera lotu, odłącz linię sygnałową SBUS taśmy DJI od kontrolera lotu; w przeciwnym razie odbiornik SBUS może nie być rozpoznawany prawidłowo.
• Uwaga dotycząca odbiornika ELRS: Sugerowane połączenie TX i RX to pady T2 i R2. Podczas jednoczesnego korzystania z systemu DJI, jeśli wystąpią problemy z rozpoznawaniem, odłącz linię sygnałową SBUS taśmy DJI od kontrolera lotu.

Wsparcie

W przypadku pytań dotyczących kompatybilności przed zakupem lub pomocy w konfiguracji, skontaktuj się z support@rcdrone.top or odwiedź https://rcdrone.top/.

Szczegóły

Kontroler lotu Returner 3-8S H743 łączy kompaktowy układ stosu z USB-C, gniazdem czarnej skrzynki SD oraz 4-pinowym interfejsem CAN (GND, CAN_H, CAN_L, 5V).

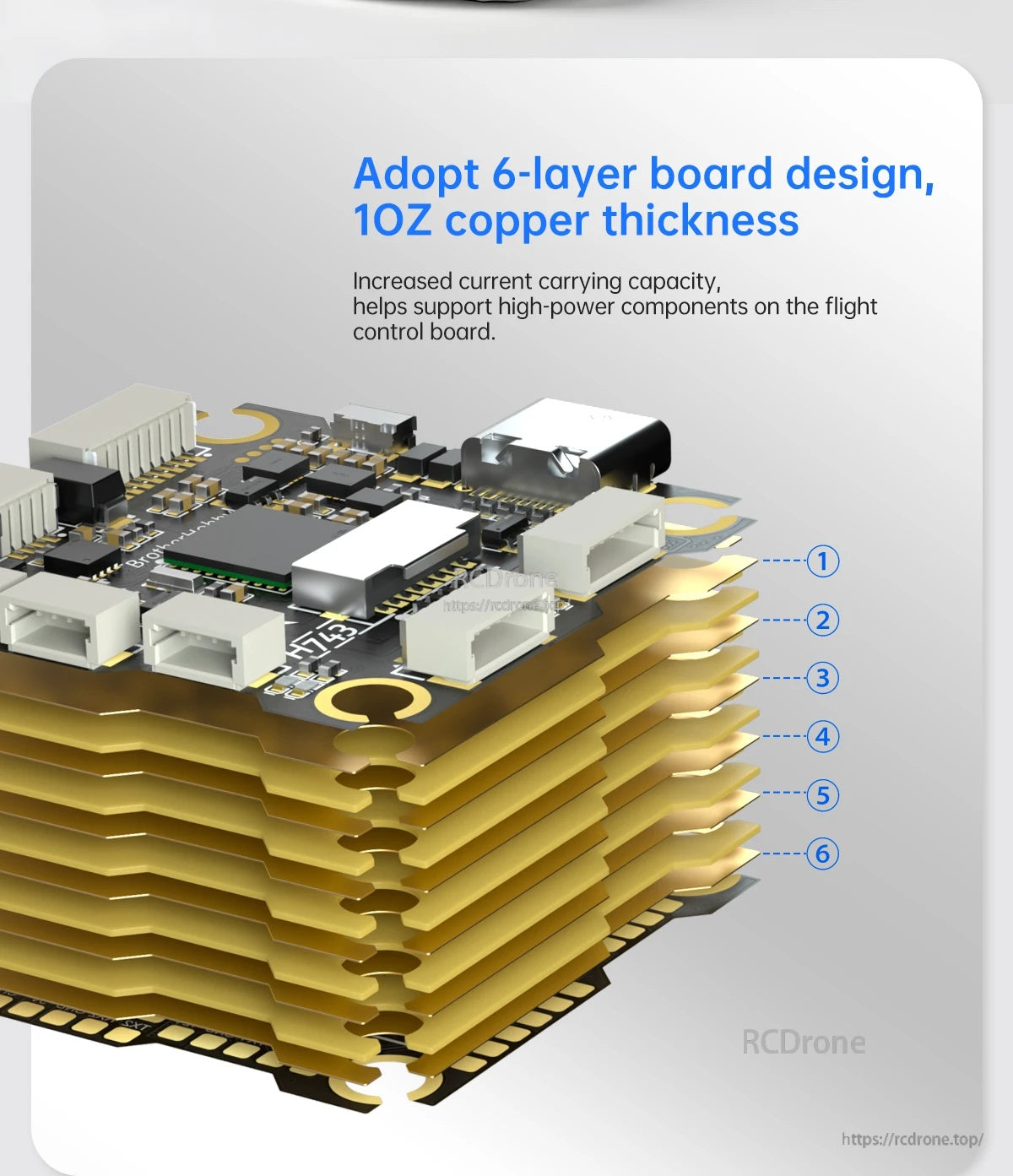

Kontroler lotu H743 wykorzystuje 6-warstwową płytkę PCB z miedzią 1oz, aby wspierać wyższą zdolność przenoszenia prądu na płycie.

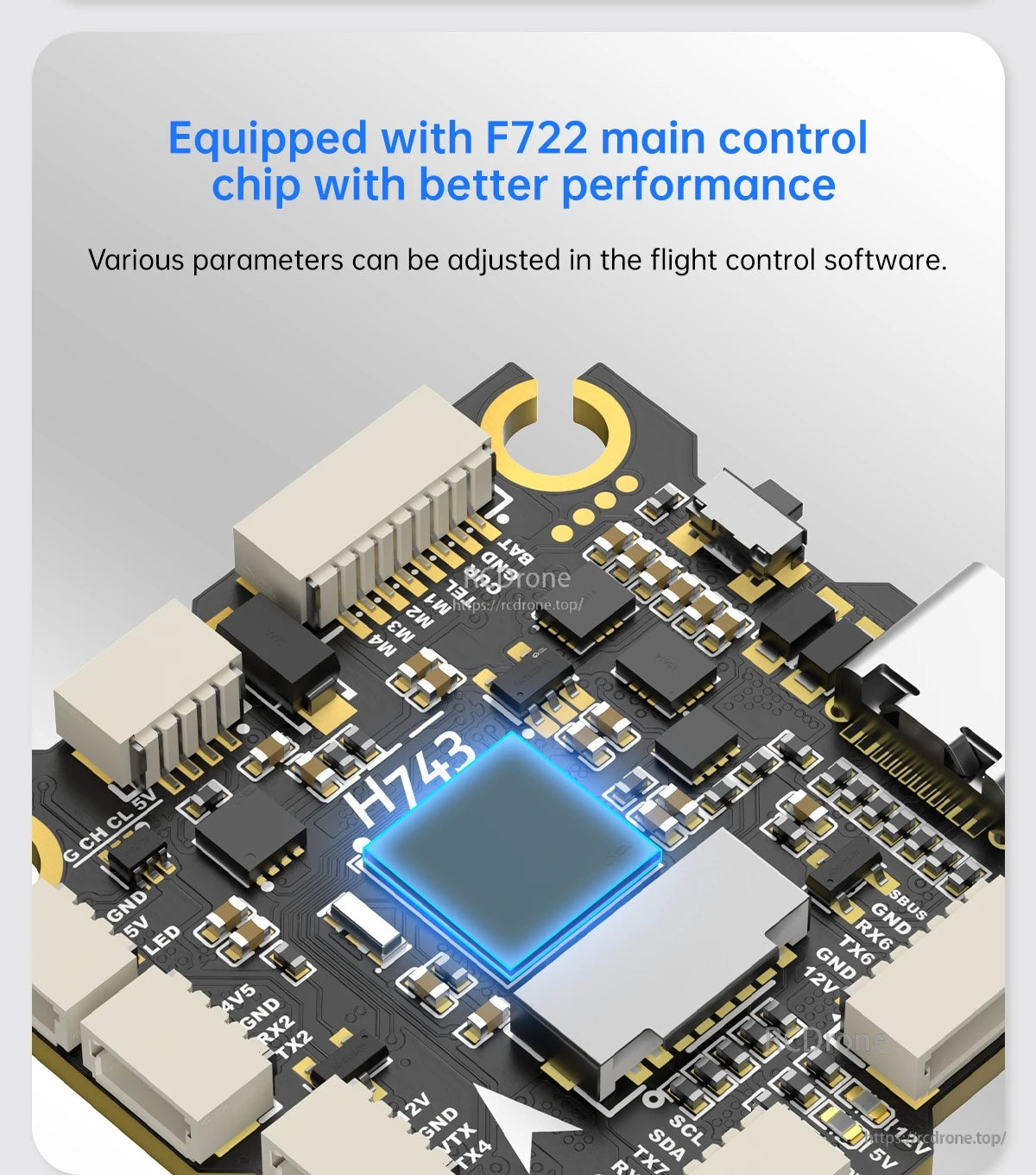

Kontroler lotu Returner wykorzystuje główny chip kontrolny F722 oraz układ bogaty w złącza dla schludnego i prostego okablowania.

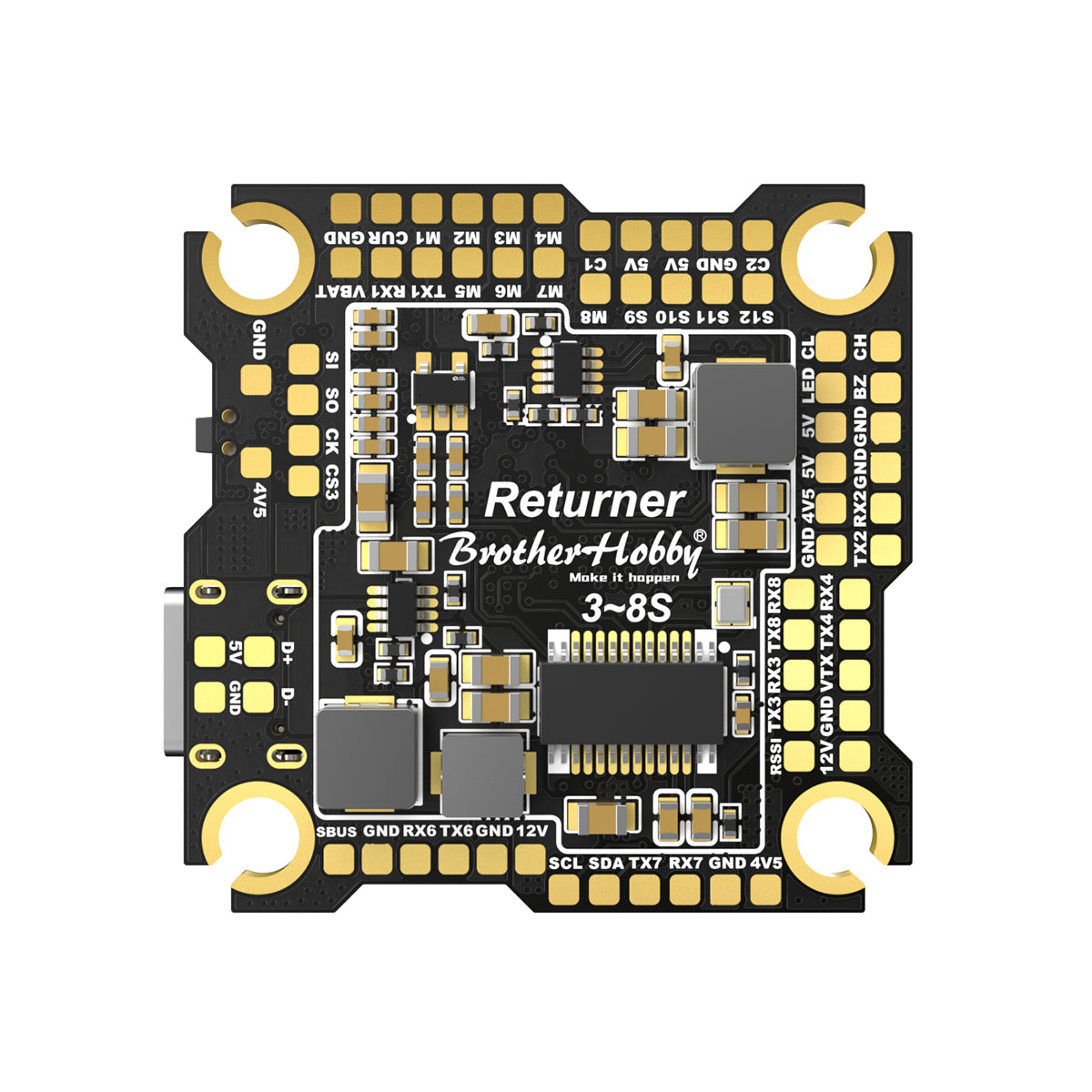

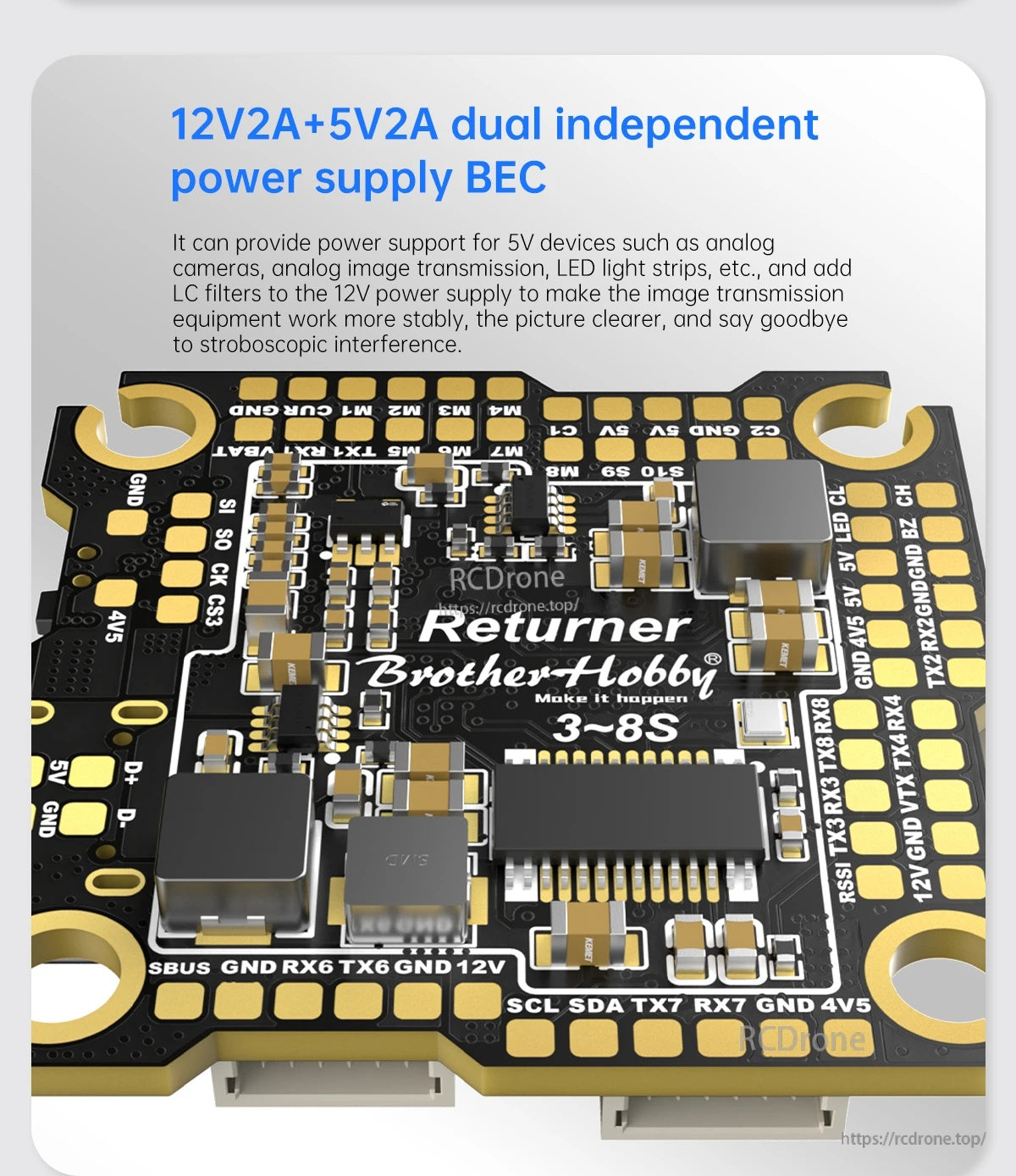

Kontroler lotu Returner 3–8S H743 łączy port USB-C, wyraźnie oznaczone pady lutownicze oraz podwójne wyjścia BEC 12V/5V dla czystej energii i okablowania.

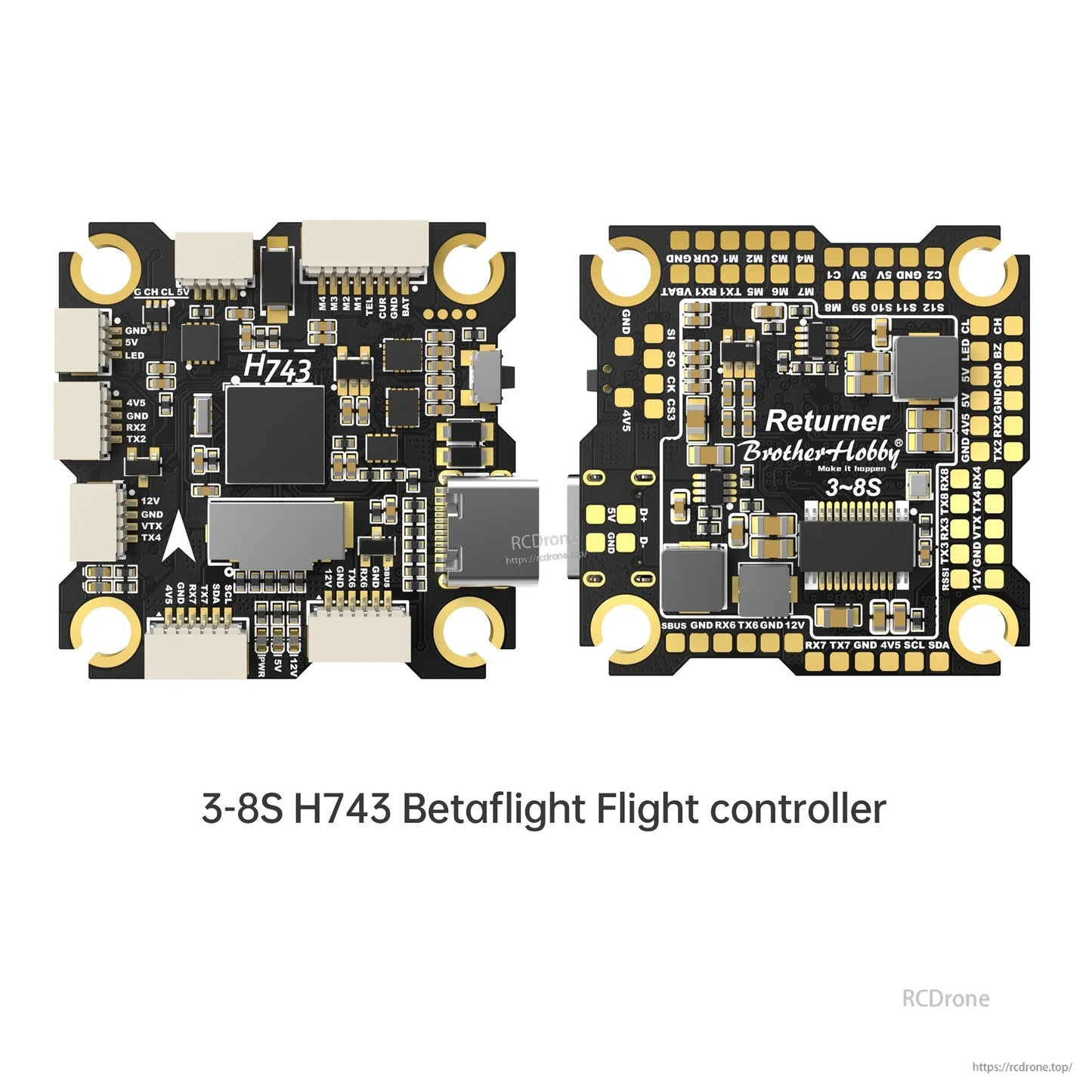

Kontroler lotu BrotherHobby Returner H743 3–8S posiada port USB typu C oraz wyraźnie oznaczone pady dla prostego okablowania, w tym wsparcie dla do 8 wyjść silnikowych.

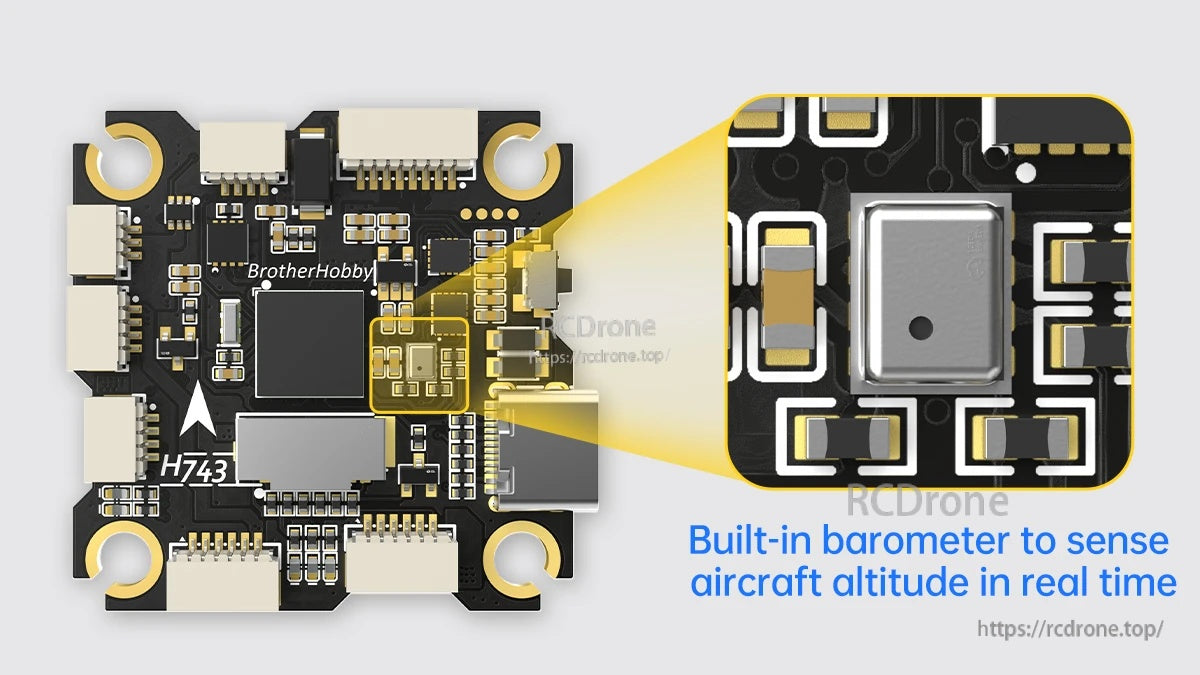

Kontroler lotu BrotherHobby Returner H743 zawiera wbudowany barometr do pomiaru wysokości w czasie rzeczywistym.

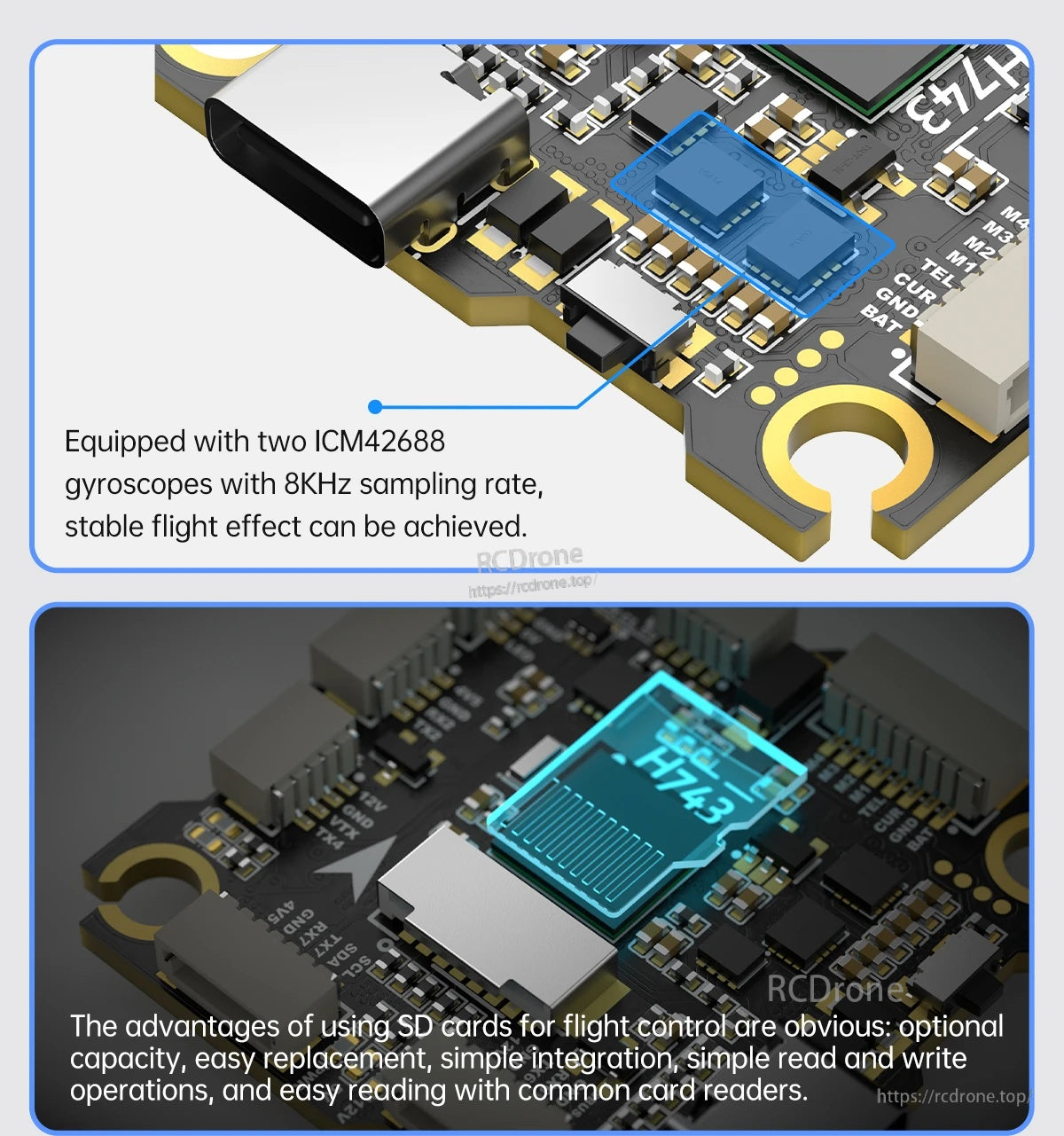

Kontroler lotu Returner H743 wykorzystuje podwójne żyroskopy ICM42688 oraz wbudowany slot na kartę SD do rejestrowania czarnej skrzynki, z złączem USB‑C do konfiguracji.

Zestaw kontrolera lotu BrotherHobby H743 zawiera silikonową obudowę oraz wiele kabli wstążkowych SH 1.0mm do połączeń ESC, DJI, GPS, odbiornika, LED i transmisji obrazu.

Kontroler lotu BrotherHobby Returner H743 ma zasilanie wejściowe 3–8S, podwójne IMU ICM42688, czarną skrzynkę na kartę SD oraz port USB typu C.

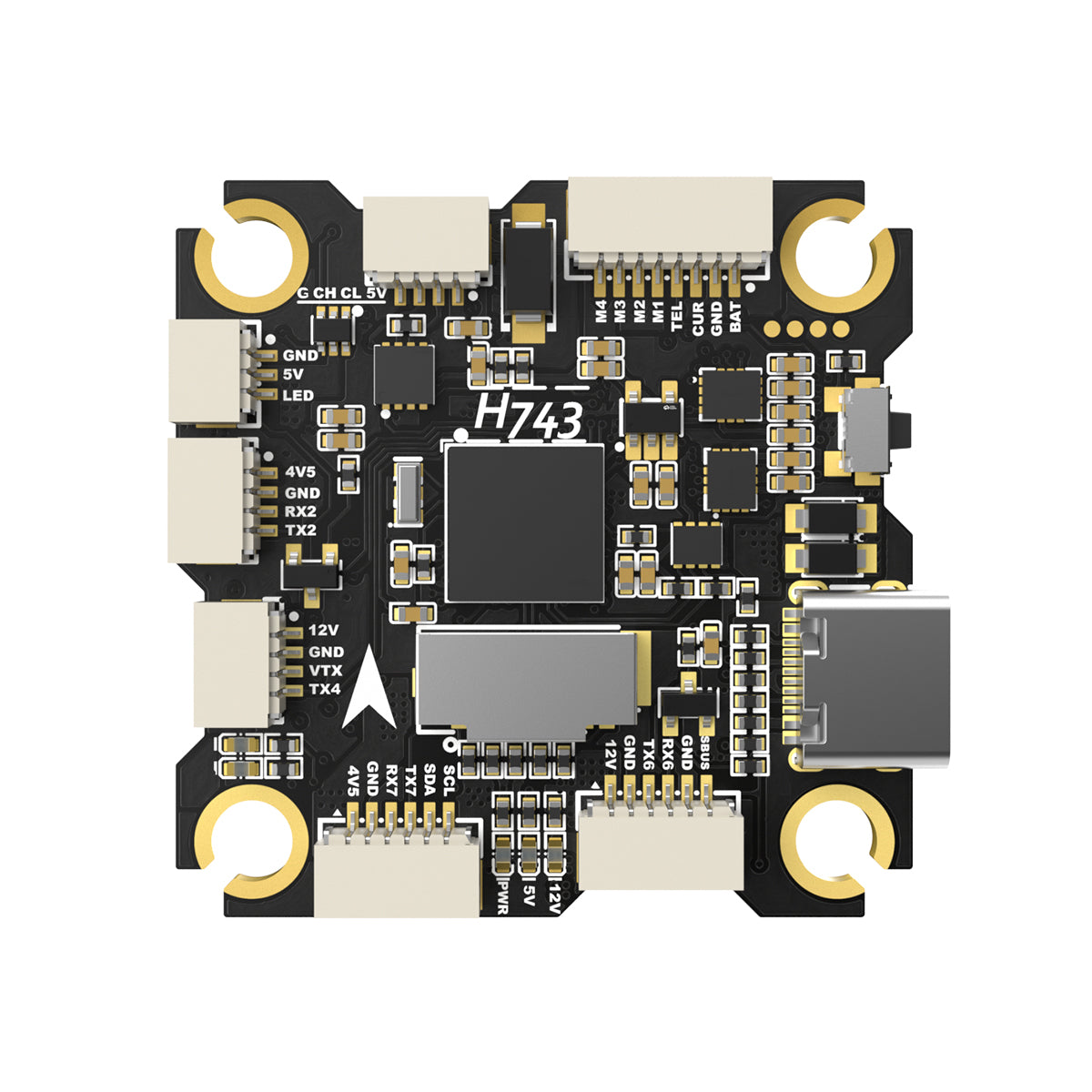

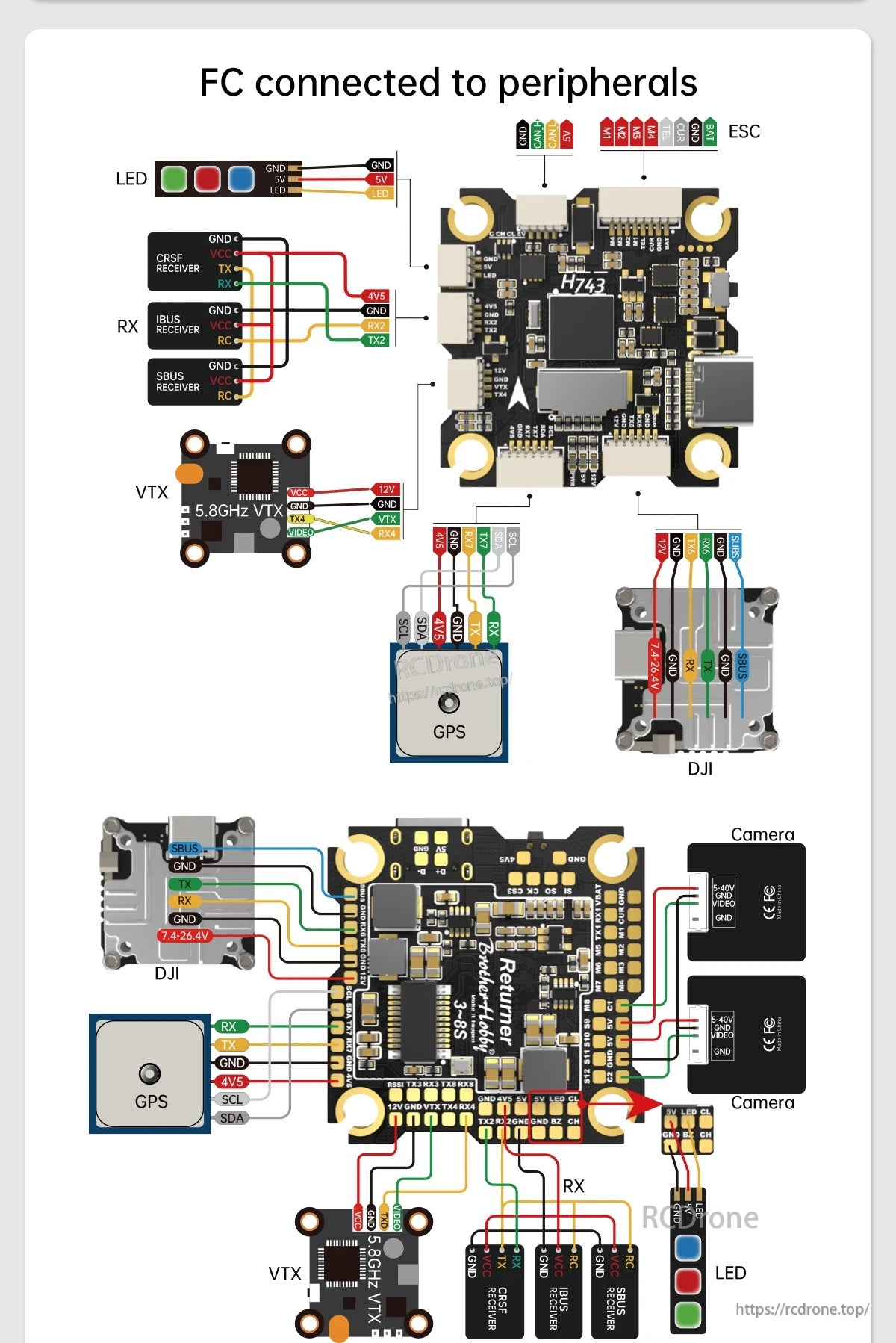

Układ okablowania kontrolera lotu BrotherHobby Returner H743 mapuje pady do podłączenia ESC, odbiornika, VTX, GPS, jednostki DJI, kamery i LED.

Specjalne środki ostrożności dla odbiorników SBUS i ELRS opisują, jak podłączyć linie sygnałowe i unikać konfliktów podczas korzystania z końca nieba DJI.

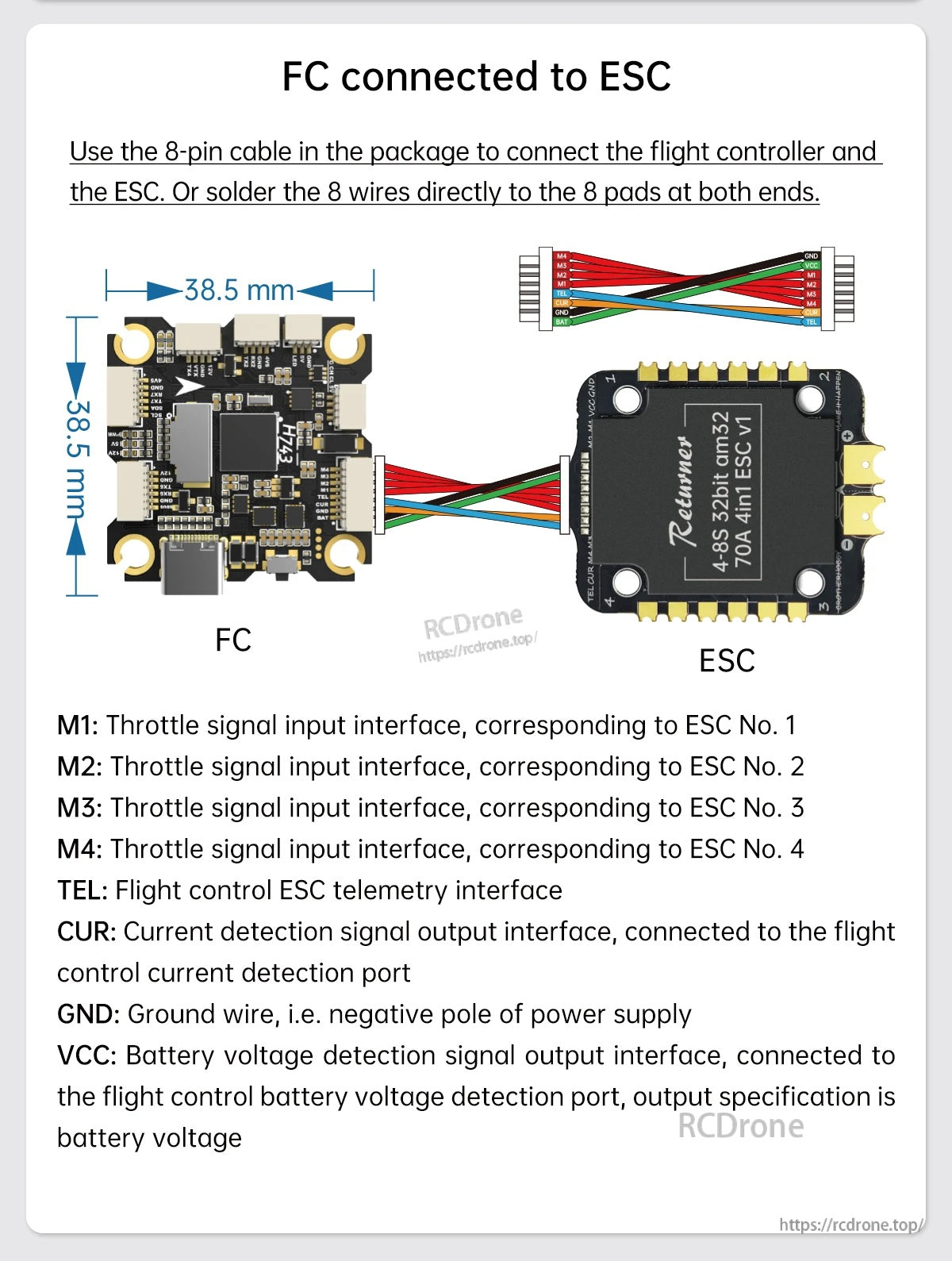

Kontroler lotu Returner H743 łączy się z ESC za pomocą 8‑pinowego kabla, z padami oznaczonymi jako M1–M4 sygnały gazu oraz TEL, CUR, GND i VCC.
