MAD BSC 2207.5 V2.0 Silnik FPV do drona 5-calowego, 1777/1999/2111KV, 34g, wał 4mm

MAD

$21.50 USD

W promocji Wyprzedane

Z wliczonymi podatkami. Koszt wysyłki obliczony przy realizacji zakupu.

OPCJA KV 1777KV 1999KV 2111KV

Opcje 1SZT 4SZT

Ilość

Pokaż kompletne dane

Przegląd

MAD BSC 2207.5 V2.0 to silnik drona FPV zaprojektowany dla dronów FPV 5-calowych, zbudowany w oparciu o jedną solidną koncepcję konstrukcyjną dla spójnego działania i trwałości. Oferowany jest w opcjach 1777KV, 1999KV i 2111KV, z opublikowanymi parametrami elektrycznymi oraz danymi testowymi ciągu 6S dla powszechnych śmigieł GF.

Kluczowe cechy

Oś ze stopu tytanu: lekka amortyzacja, ultra-wysoka wytrzymałość na zginanie, odporność na uderzenia oraz precyzyjne przenoszenie mocy.
Precyzyjna moc: płynna i przewidywalna moc przy niskich obrotach dla szybszych zmian postawy.
Magnes zakrzywiony N52H: magnesy łukowe N52H o wzmocnionych właściwościach magnetycznych.
Wysoki współczynnik wypełnienia slotu: wysokiej jakości przewody miedziane bez tlenu o pojedynczym kryształowym układzie dla niezawodnej i efektywnej pracy.

Specyfikacje

Dane silnika

Model silnika	MAD BSC2207.5 V2.0
Rozmiar silnika	D:28 × 31.6 mm
Liczba slotów silnika	12N14P
Mocowanie śmigła	Śruba M5
Średnica wału	IN: 4 mm
Wyważenie silnika	D:16 M3×4
Wyważenie wirnika	≤5 mg
Długość kabla	150mm 20# (czarny) silikon
Modele kompatybilne	Zapewnia dla dronów FPV 5-calowych

Specyfikacje techniczne (według opcji KV)

Parametr	1777 KV	1999 KV	2111 KV
RPM/V	1777 KV	1999 KV	2111 KV
Prąd bez obciążenia	1.15A / 10V	1.25A / 10V	1.4A / 10V
Maksymalne natężenie	36.9 A	42 A	44.7 A
Waga silnika	34g	34g	34g
Opór wewnętrzny	70 mΩ	55 mΩ	46 mΩ
Maksymalne ciągnięcie	1.75 kg	1.8 kg	1.85 kg
Maksymalna moc	850 W	970 W	1041 W
Waga produktu w opakowaniu	46g	46g	46g

Dane testowe ciągu 6S: MAD BSC2207.5 V2.0 1777KV

Śmigło	Gaz [%]	Napięcie [V]	Prąd [A]	Moc wejściowa [W]	RPM	Ciśnienie [gf]	Efektywność [gf/W]
GF 5128	50	24.48	7.8	190.2	18071	619	3.3
GF 5128	55	24.43	9.4	230.4	19432	713	3.1
GF 5128	60	24.35	11.5	280.8	20776	828	2.9
GF 5128	65	24.25	13.5	327.9	22217	924	2.8
GF 5128	70	24.16	16.1	389.9	23177	1049	2.7
GF 5128	75	24.07	18.6	448.7	24536	1147	2.6
GF 5128	80	23.94	21.2	506.3	25501	1243	2.5
GF 5128	85	23.81	23.7	563.8	26378	1323	2.3
GF 5128	90	23.64	26.5	626.7	27407	1419	2.3
GF 5128	95	23.46	30.0	702.6	28285	1533	2.2
GF 5128	100	23.14	34.7	803.4	29881	1648	2.1
GF 51466	50	24.40	8.0	194.0	17830	615	3.2
GF 51466	55	24.35	9.9	239.8	19162	721	3.0
GF 51466	60	24.27	11.8	286.6	20421	822	2.9
GF 51466	65	24.17	14.1	341.8	21886	935	2.7
GF 51466	70	24.08	16.6	399.0	23056	1043	2.6
GF 51466	75	23.99	19.2	460.6	24268	1135	2.5
GF 51466	80	23.86	21.7	517.8	25082	1229	2.4
GF 51466	85	23.73	24.5	582.3	26030	1327	2.3
GF 51466	90	23.56	27.6	650.3	26950	1445	2.2
GF 51466	95	23.38	30.6	715.7	27920	1536	2.1
GF 51466	100	23.06	36.9	850.2	29288	1751	2.1

Dane testowe ciągu 6S: MAD BSC2207.5 V2.0 1999KV

Śmigło	Gaz [%]	Napięcie [V]	Prąd [A]	Moc wejściowa [W]	RPM	Ciąg [gf]	Sprawność [gf/W]
GF 4937	50	24.44	8.7	213.8	18282	649	3.0
GF 4937	55	24.39	10.7	260.0	19706	751	2.9
GF 4937	60	24.31	13.1	317.7	21180	882	2.8
GF 4937	65	24.21	15.4	372.1	22271	987	2.7
GF 4937	70	24.12	17.9	431.5	23681	1090	2.5
GF 4937	75	24.03	20.8	499.8	24669	1195	2.4
GF 4937	80	23.90	23.5	561.6	25556	1286	2.3
GF 4937	85	23.77	26.1	621.3	26340	1371	2.2
GF 4937	90	23.60	29.2	690.0	27357	1469	2.1
GF 4937	95	23.42	32.7	764.9	28049	1507	2.0
GF 4937	100	23.10	40.0	925.1	30017	1735	1.9
GF 51466	50	24.46	9.5	232.3	18627	680	2.9
GF 51466	55	24.41	11.7	284.8	19943	783	2.8
GF 51466	60	24.33	14.1	343.2	21513	897	2.6
GF 51466	65	24.23	16.5	399.7	22693	1000	2.5
GF 51466	70	24.14	19.3	465.6	23910	1118	2.4
GF 51466	75	24.05	22.6	543.0	24914	1203	2.2
GF 51466	80	23.92	25.3	604.8	25763	1320	2.2
GF 51466	85	23.79	28.0	665.5	26508	1399	2.1
GF 51466	90	23.62	31.3	739.7	27236	1503	2.0
GF 51466	95	23.44	34.8	815.9	27958	1567	1.9
GF 51466	100	23.12	42.0	970.7	30128	1802	1.9

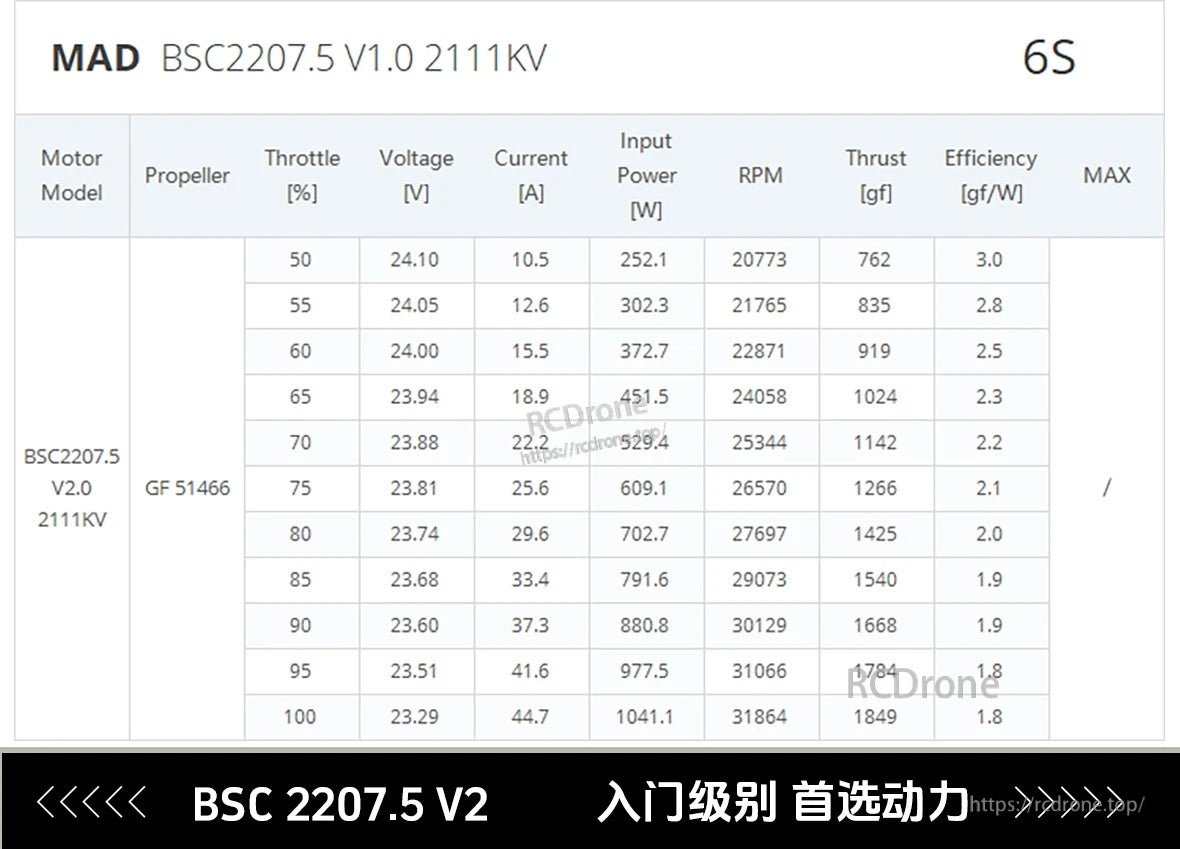

6S dane testowe ciągu: MAD BSC2207.5 V1.0 2111KV (6S)

Śmigło	Gaz [%]	Napięcie [V]	Prąd [A]	Moc wejściowa [W]	RPM	Ciąg [gf]	Efektywność [gf/W]
GF 51466	50	24.10	10.5	252.1	20773	762	3.0
GF 51466	55	24.05	12.6	302.3	21765	835	2.8
GF 51466	60	24.00	15.5	372.7	22871	919	2.5
GF 51466	65	23.94	18.9	451.5	24058	1024	2.3
GF 51466	70	23.88	22.2	529.4	25344	1142	2.2
GF 51466	75	23.81	25.6	609.1	26570	1266	2.1
GF 51466	80	23.74	29.6	702.7	27697	1425	2.0
GF 51466	85	23.68	33.4	791.6	29073	1540	1.9
GF 51466	90	23.60	37.3	880.8	30129	1668	1.9
GF 51466	95	23.51	41.6	977.5	31066	1784	1.8
GF 51466	100	23.29	44.7	1041.1	31864	1849	1.8

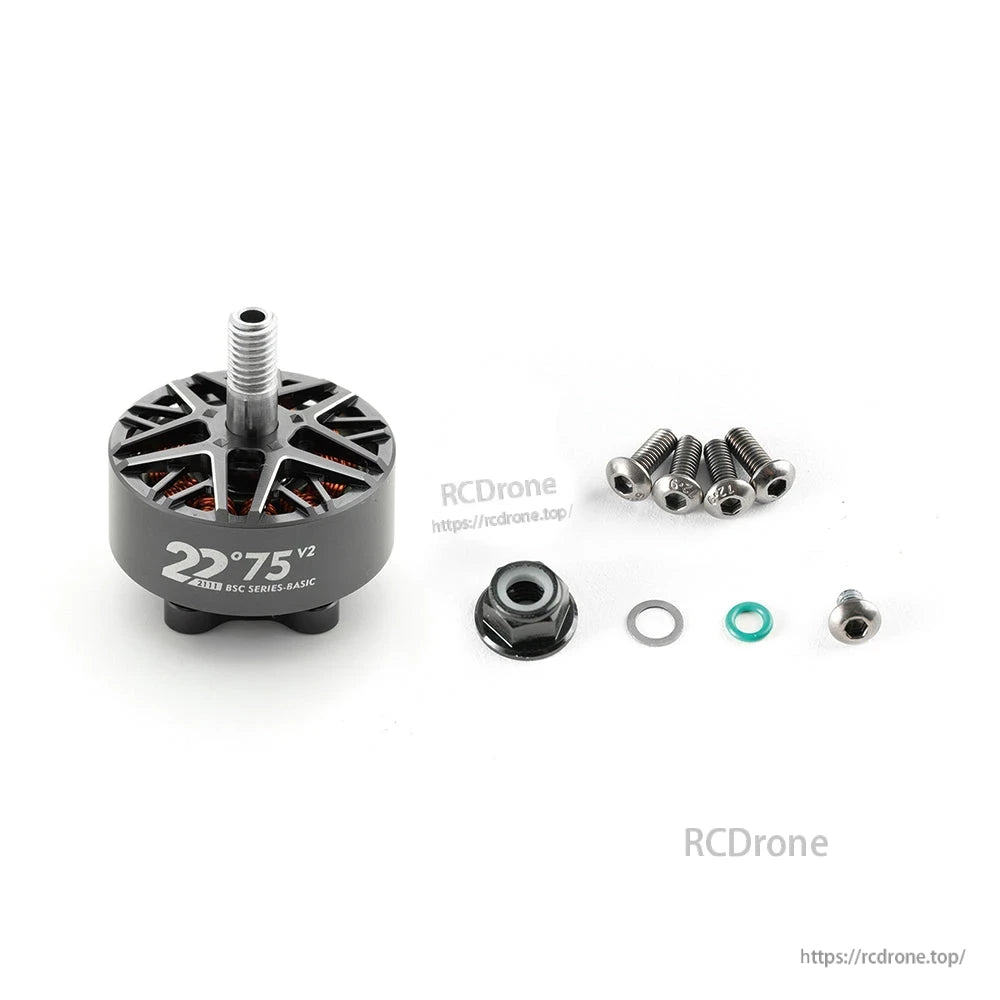

Co jest w zestawie

MAD BSC 2207.5 V2.0 silnik ×1
Śruba M5 ×1
Śruby silnikowe M3×8mm z główką pan ×4
Śruba silnikowa M3×4mm z główką pan ×1
Uszczelka ×1
Uszczelka O-ring ×1
Naklejka ×2

Aby uzyskać pomoc w zakresie kompatybilności lub wyboru KV, skontaktuj się z support@rcdrone.top or odwiedź https://rcdrone.top/.

Zastosowania

Budowy dronów FPV 5-calowych
Strojenie wydajności 6S i dopasowanie śmigieł przy użyciu dostarczonych danych testowych GF

Szczegóły

MAD BSC 2207.5 V2.0 FPV Drone Motor (one solid construction)

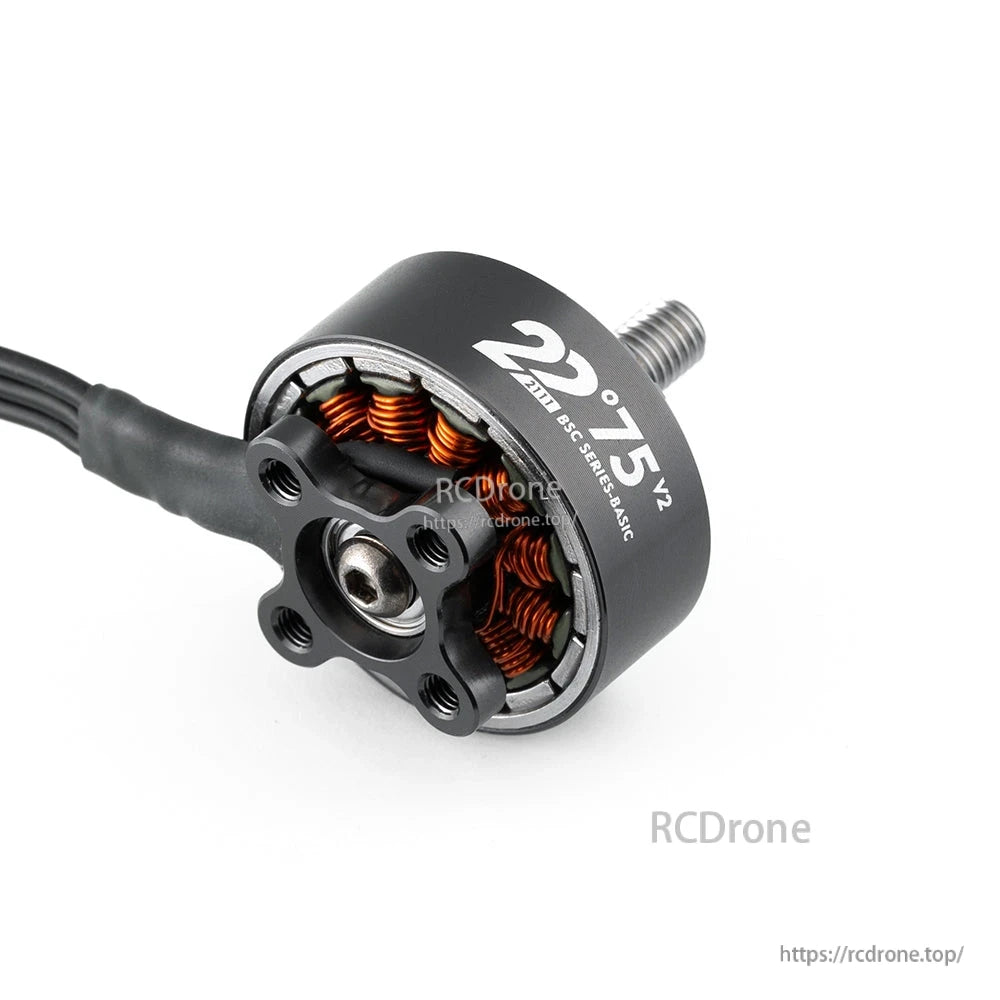

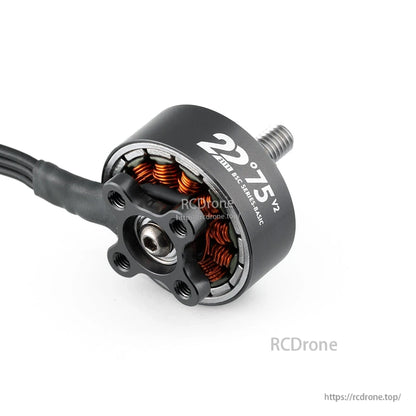

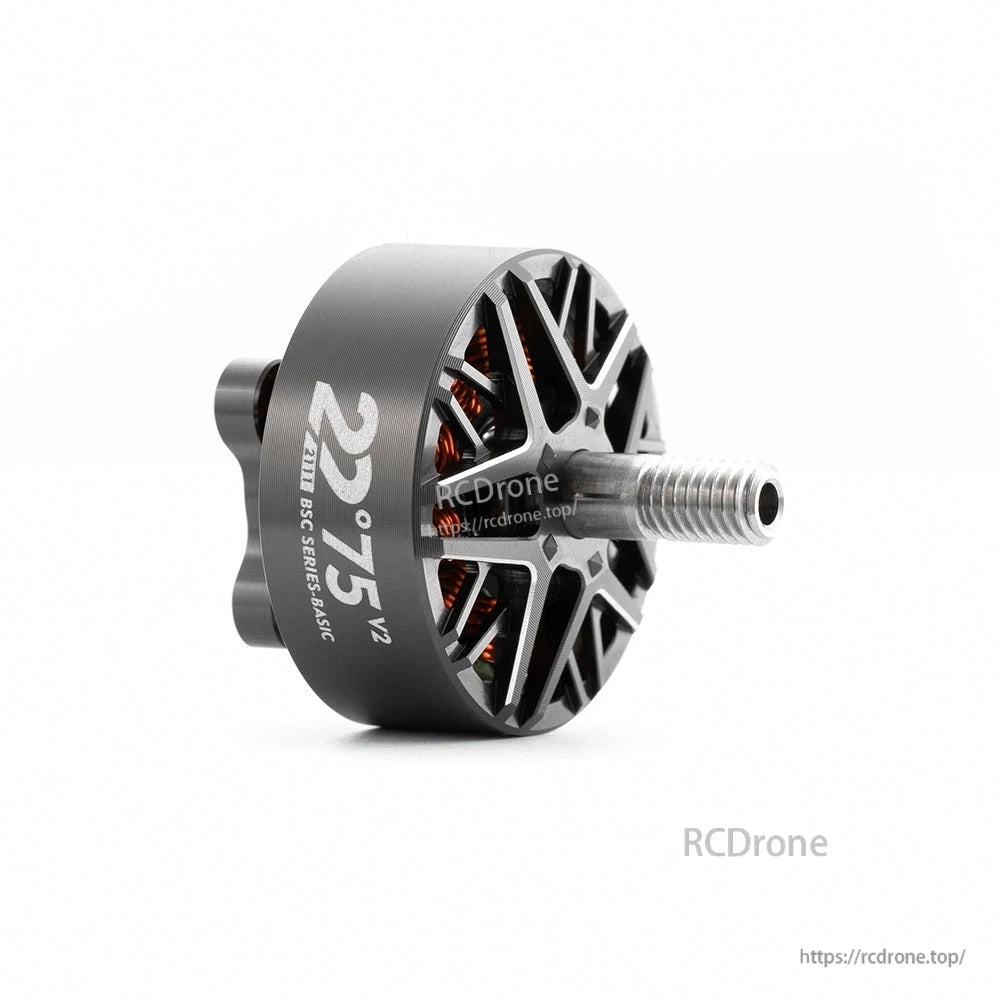

Silnik MAD BSC2207.5 V2 jest zaprojektowany do dronów FPV 5-calowych i charakteryzuje się kompaktową obudową o rozmiarze 2207.5 z wyraźnym oznaczeniem na górze.

Silnik MAD BSC 2207.5 V2 posiada oś ze stopu tytanu, zakrzywione magnesy N52H oraz wysoki współczynnik wypełnienia szczelin dla efektywnego dostarczania mocy.

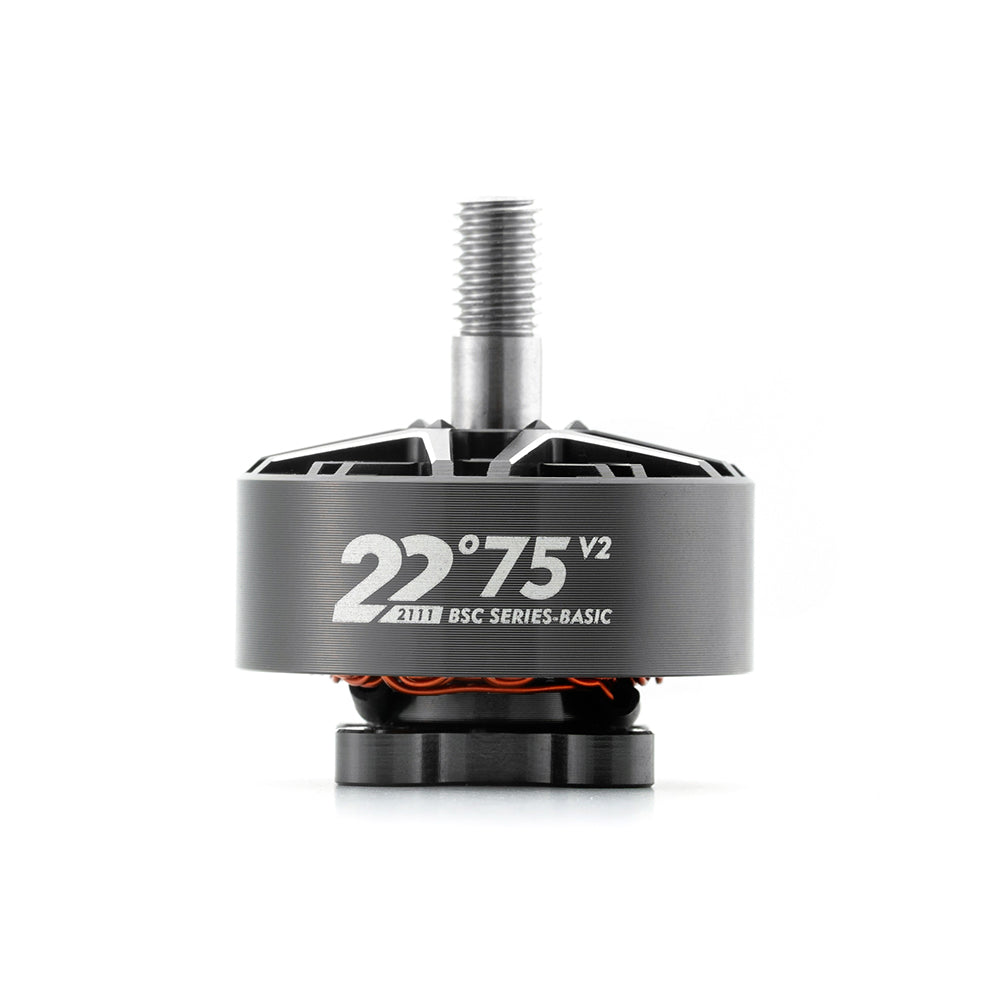

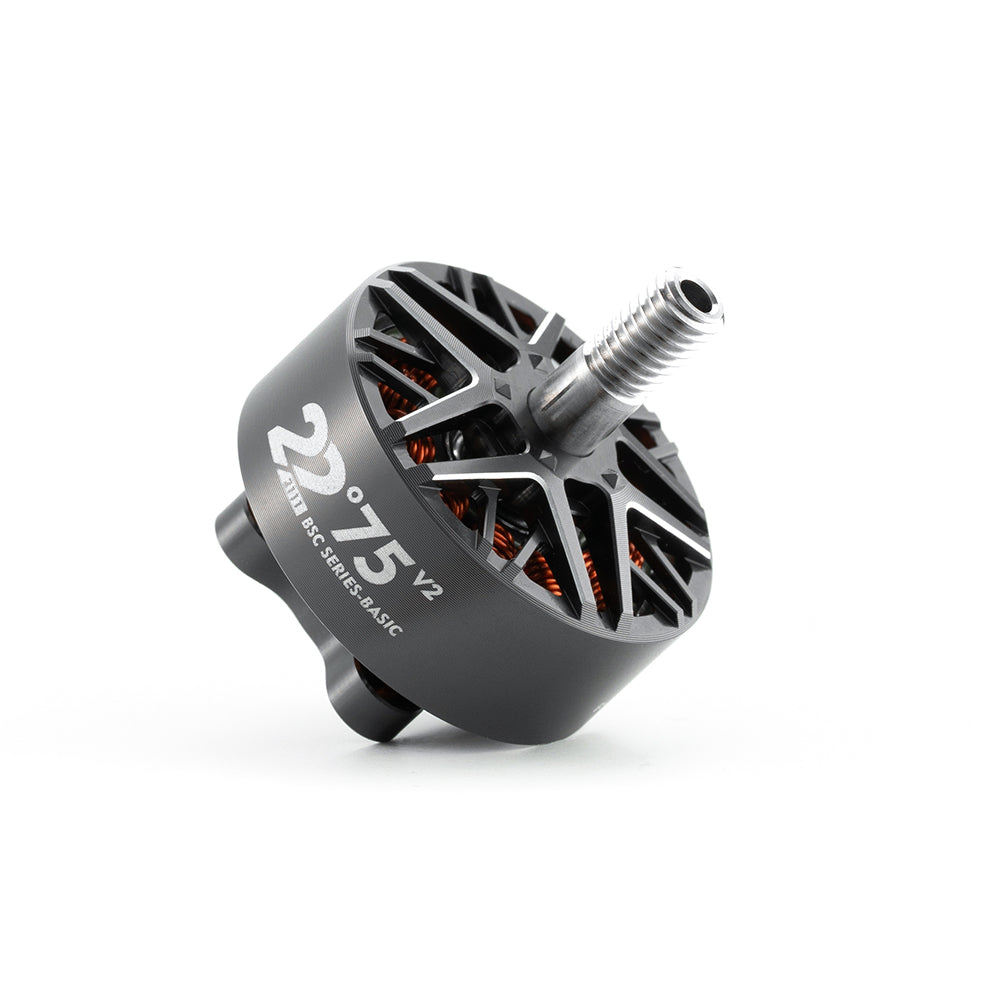

MAD BSC 2207.Silniki dronów FPV 5 V2 charakteryzują się zwartą czarną konstrukcją z gwintowanym wałem, co ułatwia montaż śmigieł w budowach 5-calowych.

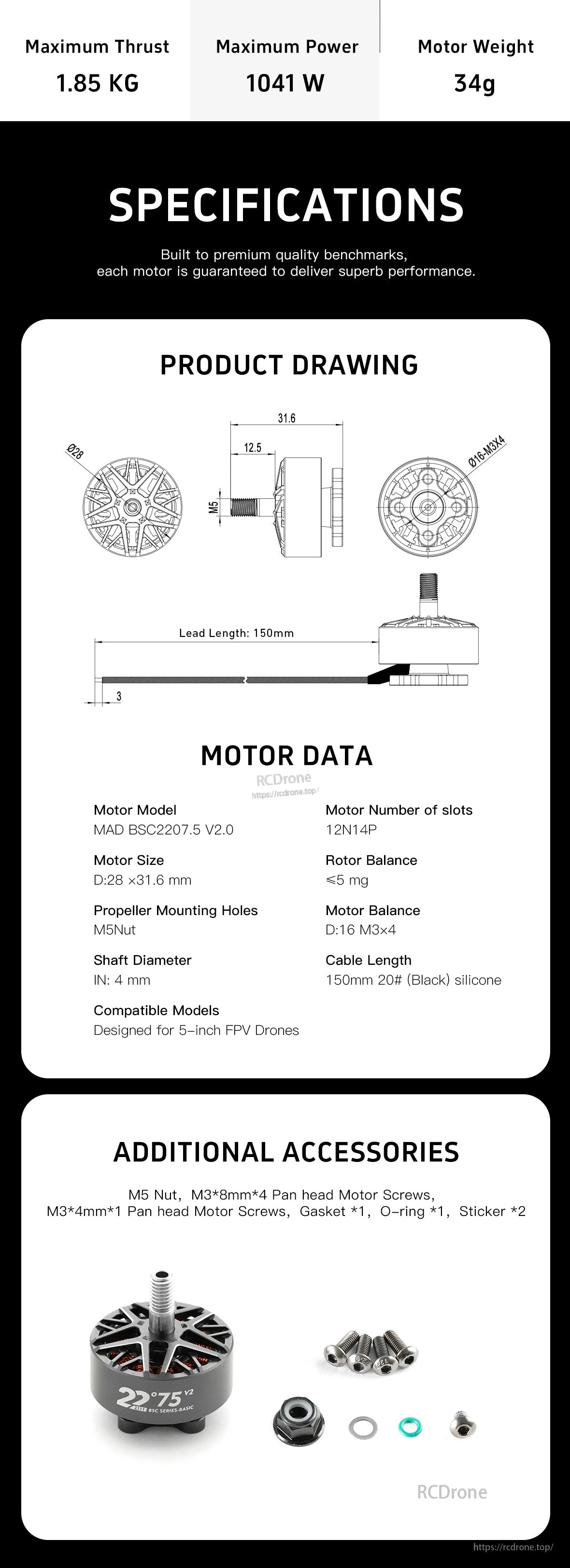

Dokumentacja silnika MAD BSC 2207.5 V2.0 FPV podaje maksymalny ciąg 1.85kg, maksymalną moc 1041W, wagę silnika 34g oraz dołączony sprzęt montażowy.

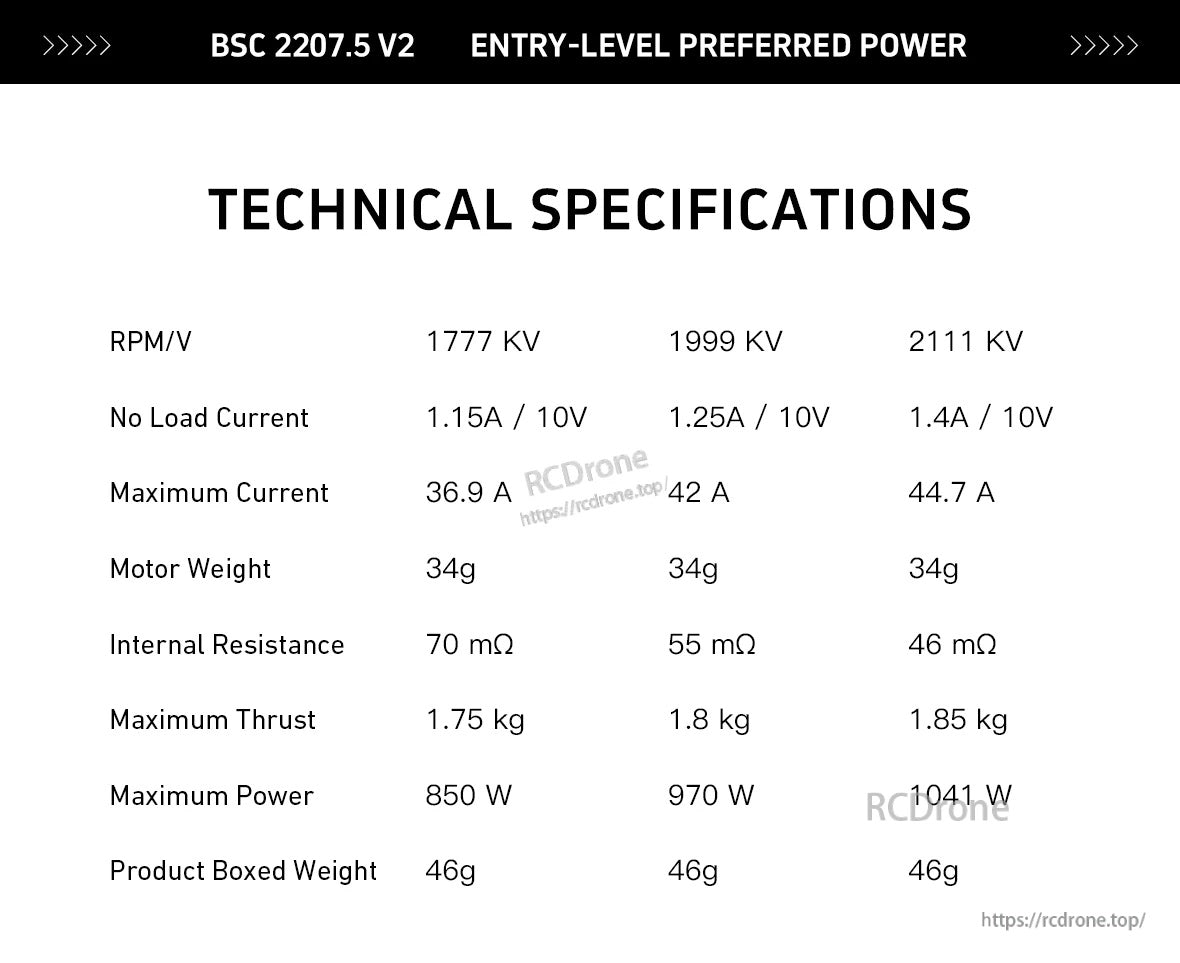

Opcje silnika BSC 2207.5 V2 obejmują 1777KV, 1999KV i 2111KV z podaną wagą silnika 34g i maksymalnym prądem do 44.7A.

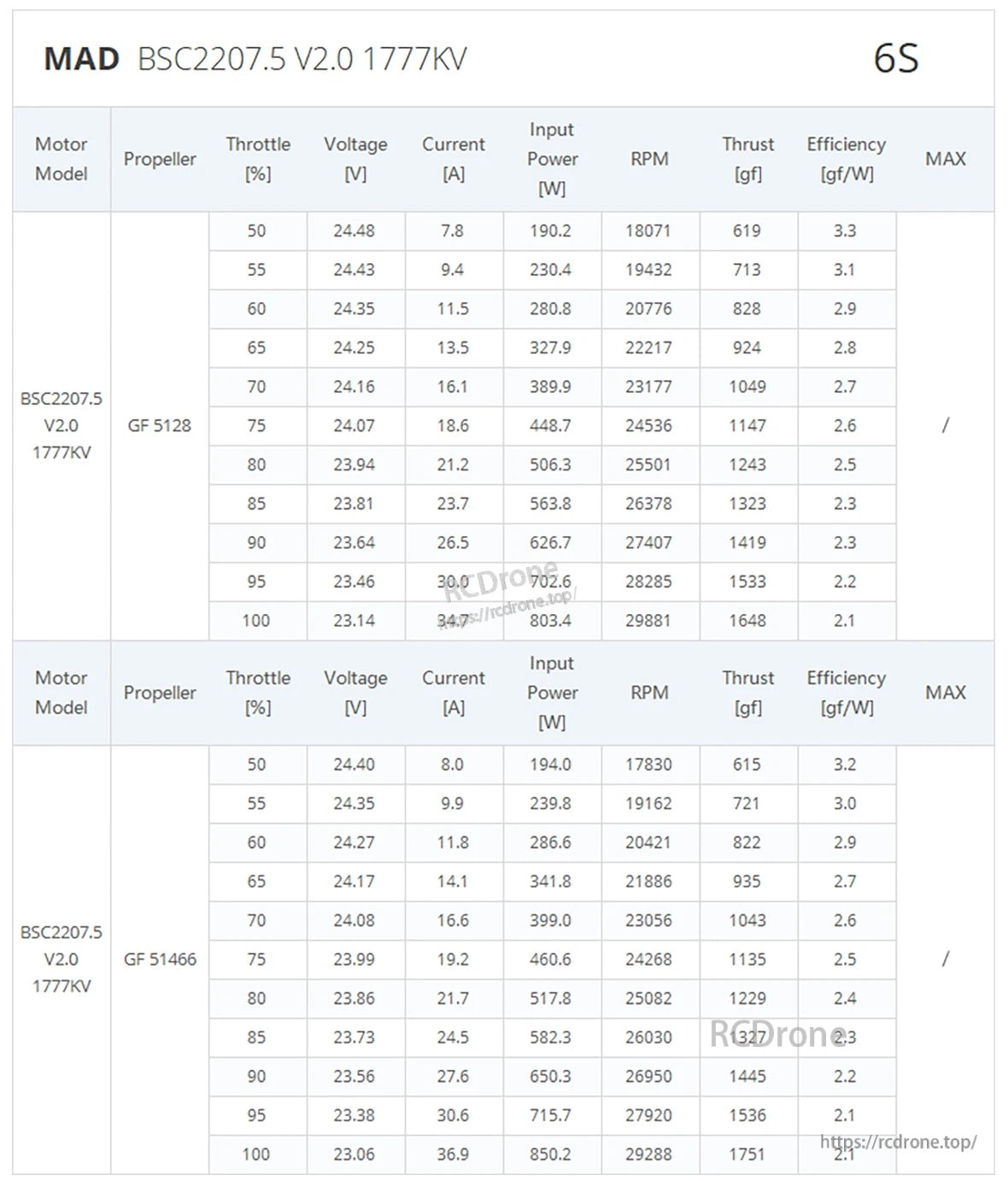

Dane testowe silnika MAD BSC2207.5 V2.0 1777KV 6S zawierają RPM, ciąg, pobór prądu i wydajność w różnych ustawieniach gazu dla śmigieł GF.

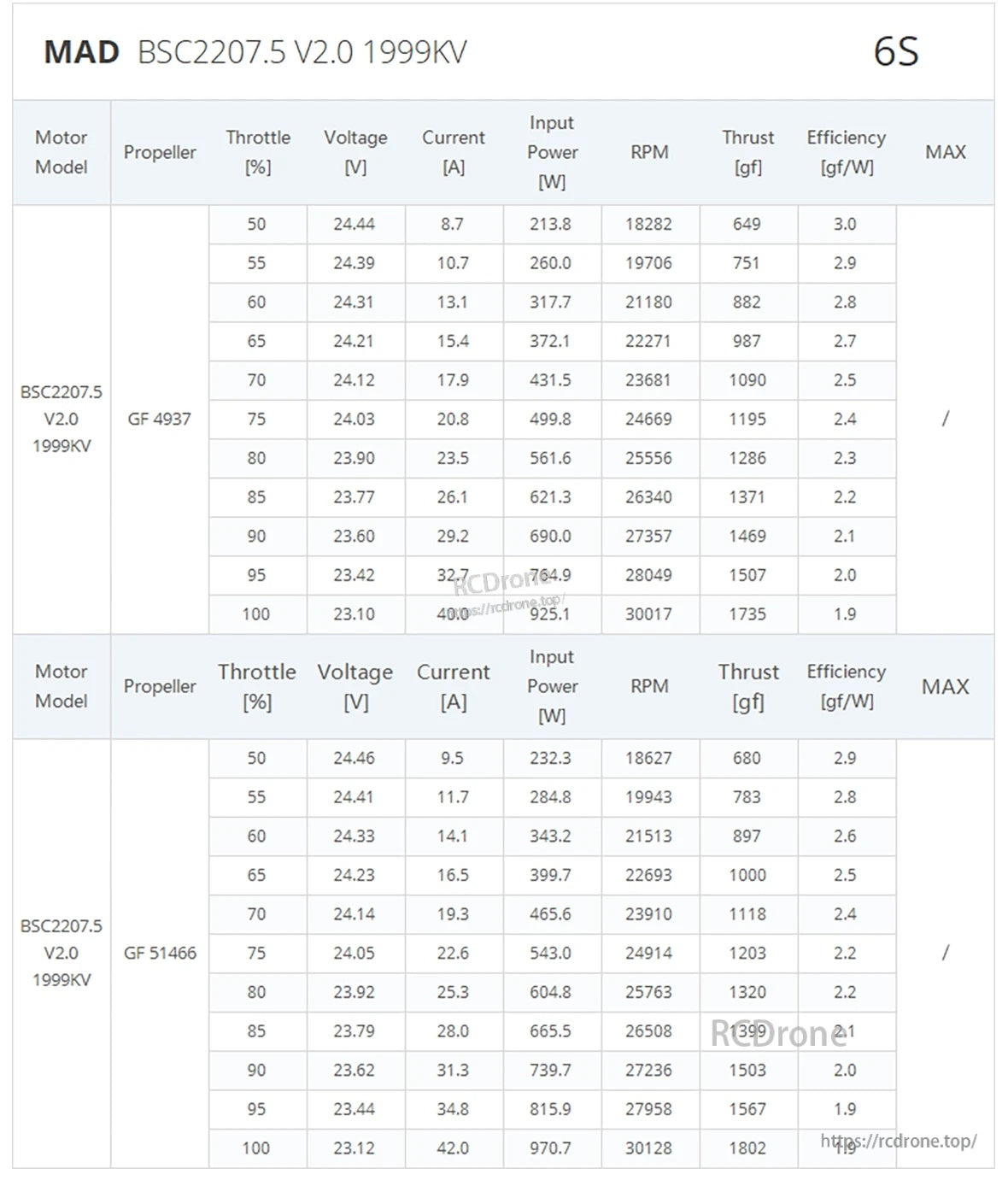

Silnik BSC2207.5 V2.0 1999KV zawiera tabelę wydajności 6S, w której wymienione są gaz, napięcie, prąd, moc wejściowa, RPM, ciąg i wydajność dla kompatybilnych śmigieł.
