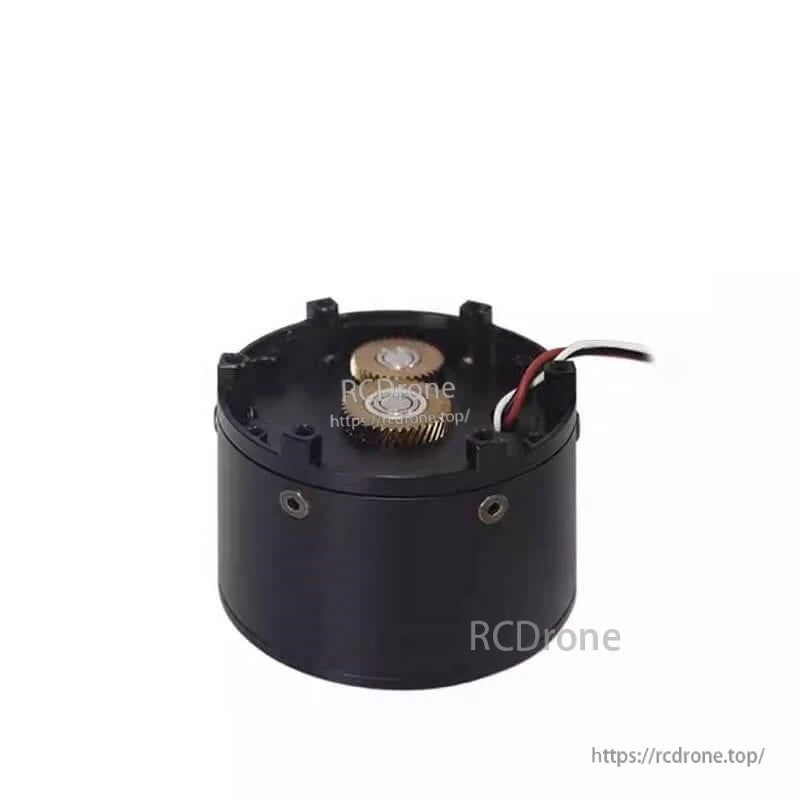

SteadyWin GIM3505-9 Silnik z przekładnią planetarną — 9:1, 0,71 N·m momentu znamionowego, 24V, IP54, silnik do robotów

Przegląd

Silnik redukcyjny SteadyWin GIM3505-9 to silnik robotyczny łączący reduktor planetarny 9:1 z zintegrowanym silnikiem bezszczotkowym i opcjami enkodera. Urządzenie jest oceniane na 24V (zakres roboczy 12~40V) z mocą nominalną 38,40W i momentem obrotowym na wyjściu 0,71 N·m (szczytowo 1,95 N·m). Reduktor wykorzystuje aluminiowe zębatki, zapewnia luz kątowy 15 arcmin i spełnia normę ochrony IP54.

Kluczowe cechy

• Typ zębatki planetarnej, przełożenie 9:1.
• Napięcie nominalne 24V; zakres napięcia roboczego 12~40V.
• Nominalna prędkość po redukcji 258 RPM, maksymalna 380 RPM.
• Nominalny prąd 1,60 A; prąd szczytowy 4,19 A.
• Stała momentu 0,35 N·m/A; stała prędkości 15,83 rpm/V.
• Materiał reduktora: ALU; luz zębatkowy reduktora 15 arcmin.
• Klasa ochrony IP54; temperatura robocza -20~+80℃.
• Zintegrowany enkoder na sterowniku (14 bit); drugi enkoder na wałku wyjściowym wspierany (TAK).
• Komunikacja: CAN &i 485.
• Max obciążenie osiowe 75 N; max obciążenie promieniowe 300 N; hałas <60 dB.

Aplikacje

Odpowiedni dla robotów humanoidalnych, ramion robotycznych, egzoszkieletów, robotów czworonożnych, pojazdów AGV i robotów ARU, jak podano w dokumentacji technicznej.

Aby złożyć zamówienie lub uzyskać wsparcie techniczne, skontaktuj się z support@rcdrone.top.

Specyfikacje

Instrukcje

SteadyWin_GIM3505_9_dual_encoding.stp

GlM3505-9_installation_drawing.pdf
