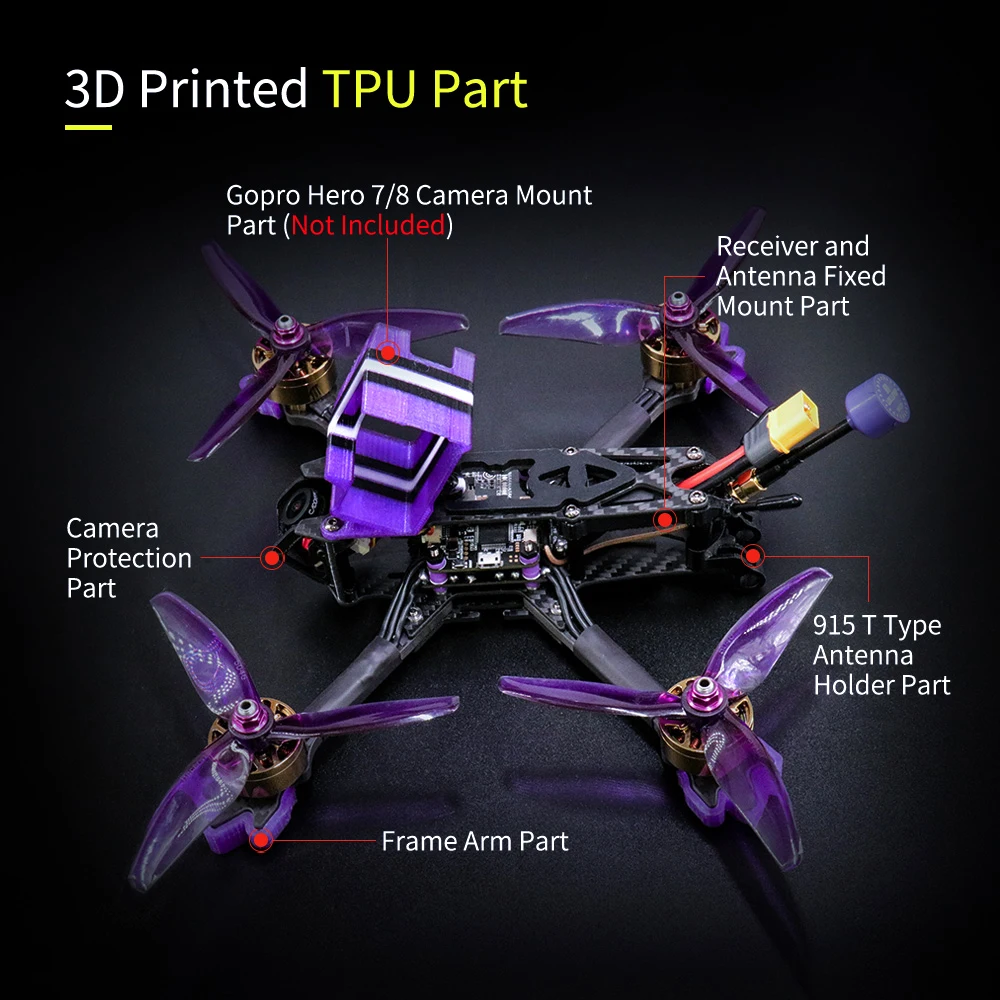

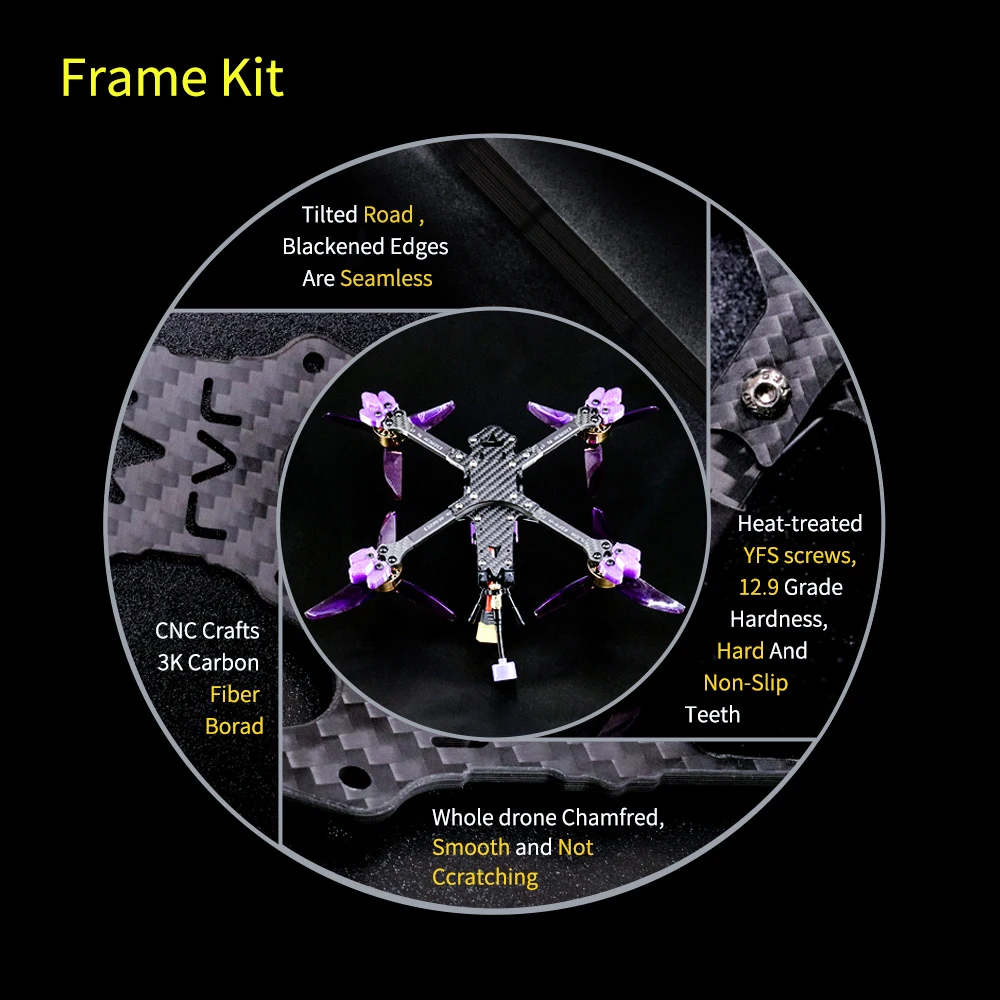

Ramka

Rozstaw osi: 215 mm

Grubość ramienia: 5mm

Grubość blachy X: 2mm

Grubość płyty dolnej: 2mm

Grubość górnej płyty: 2mm

Odbiornik

Odbiornik Frsky XM+ lub R-XSR

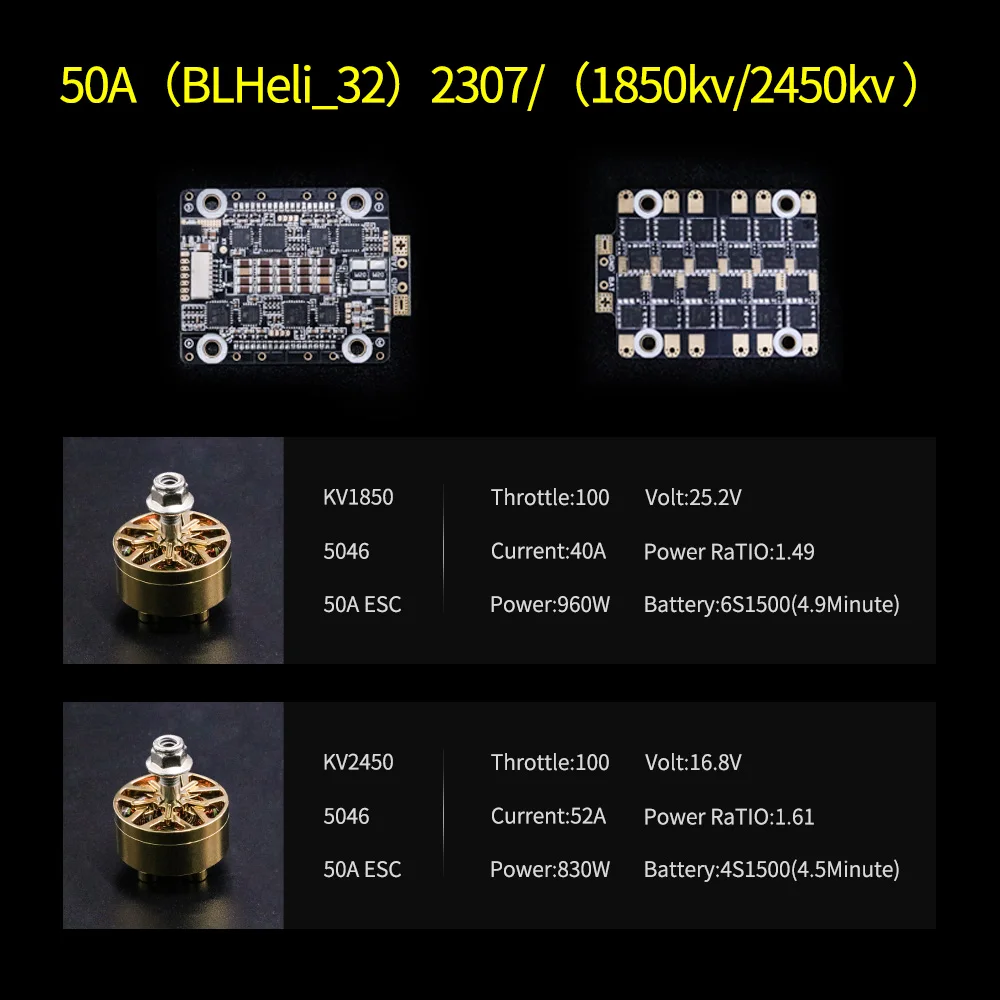

2307 Silnik bezszczotkowy 2450kV (złoty)

Kv silnika: 2450 obr/min/v

Prąd jałowy (IO/10V): 2,1A

Obsługa sekcji baterii litowej: 3-4S

Waga: 39,5 grama

Maksymalny prąd ciągły: 52A

Maksymalna moc ciągła: 830W

Maksymalny ciąg: 1337g (4s/5")

Konfiguracja: 12N/14P

Rezystancja silnika (Rm): 0,0386Ω

Średnica stojana: 23mm

Grubość stojana: 7mm

Średnica silnika: 28,5 mm

Długość silnika: 19,7 mm

Całkowita długość wału: 34,2 mm

Grubość wału: M5

Rozstaw otworów montażowych: 16mm

Śruba mocująca: M3

Zalecana śruba napędowa: 5-6 cali

32-bitowy 50A 3-6S Dshot1200 4w1 ESC

Prąd ciągły: 50A

Prąd szczytowy: 60A (10s)

Napięcie wejściowe: 3-6s

BEC: brak

Miernik prądu: tak

Główny układ sterujący: STM32F051

Układ lampy Mos: TPH1R403

Oprogramowanie układowe: Blheli_32

Obsługa DSHOT150/300/600/1200/MULTISHOT/PWM/ONESHOT

MOS: 5×6

Waga: 13,5g

Otwór montażowy: 30,5x30,5mm /Φ3

Rozmiar: 49×37mm

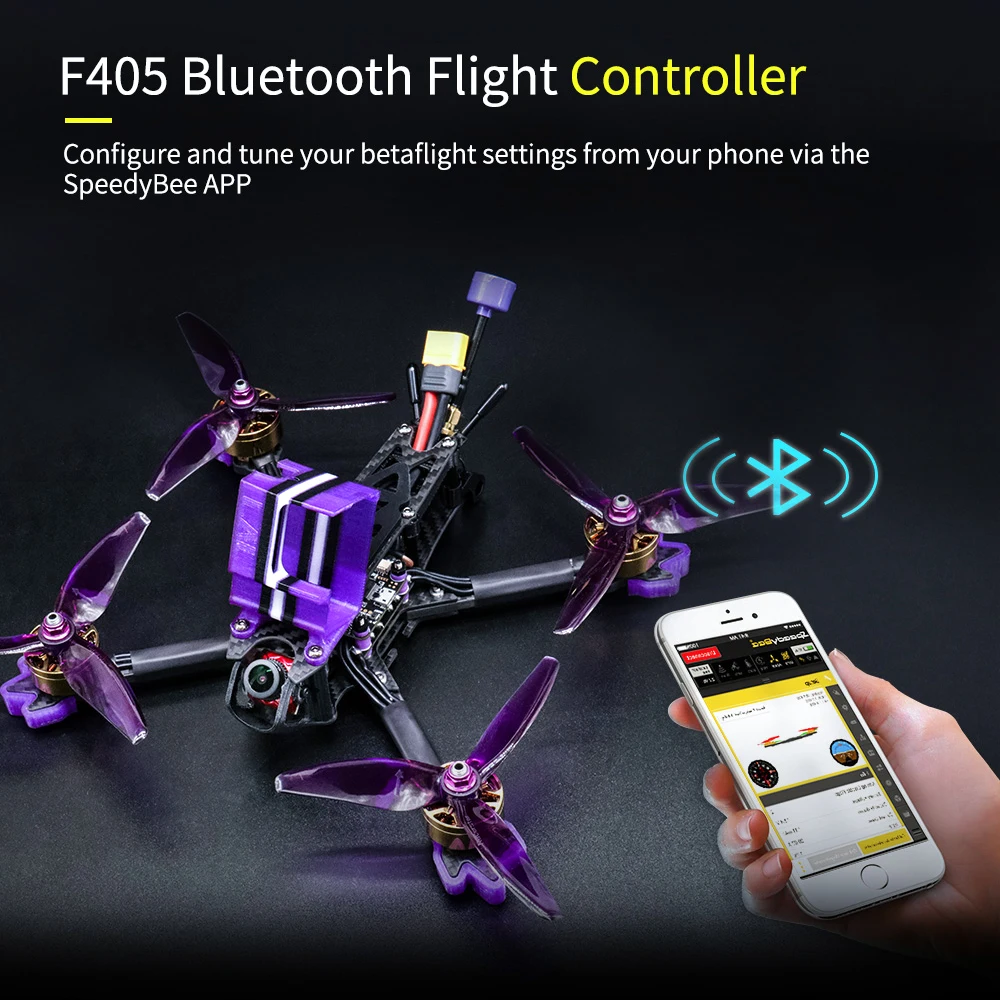

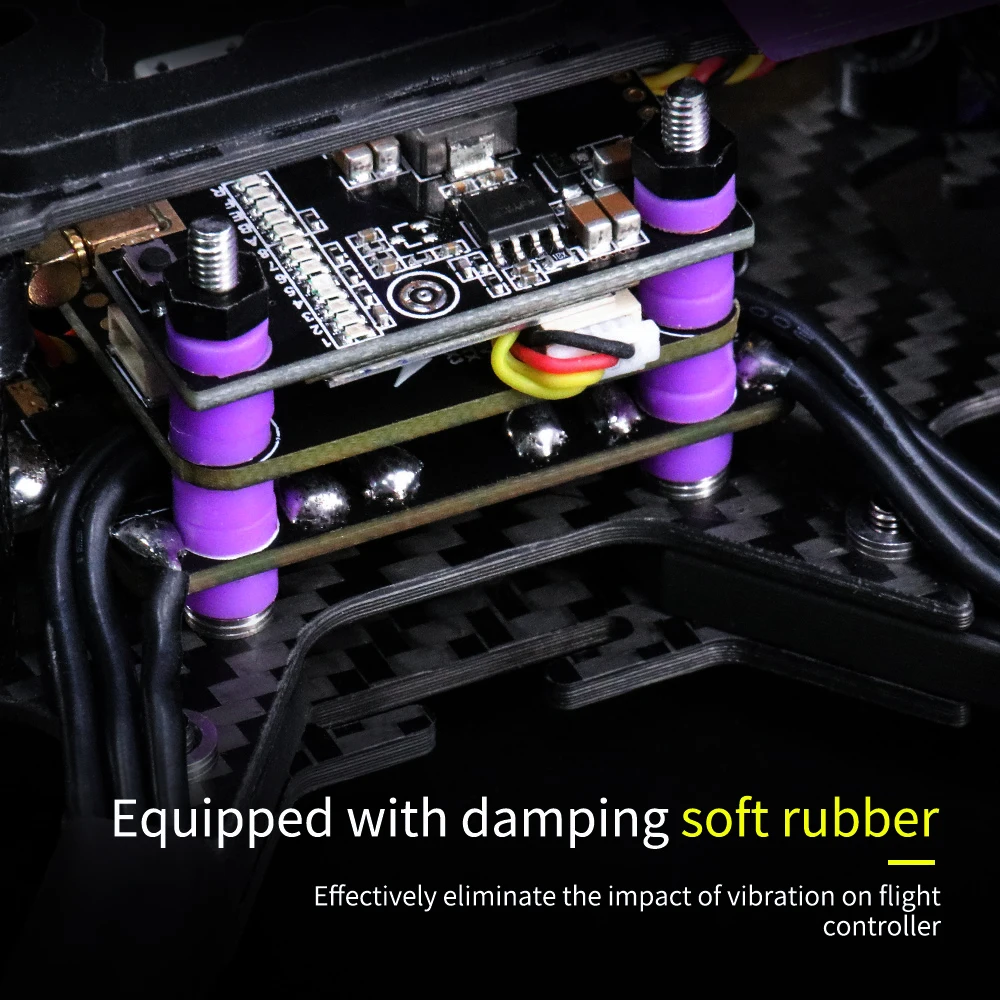

Dostosowany kontroler lotu Bluetooth LAL-F405

Master STM32F405

MPU: MPU6000 (przez SPI)

Napięcie wejściowe: obsługa wejścia Lipo 2-6S

Wbudowany moduł Bluetooth, obsługa konfiguracji aplikacji przez smartfon

Oprogramowanie układowe: MATEKF405

Wbudowany niemiecki precyzyjny barometr Bosch BMP280

Kontroler lotu ma wbudowany układ OSD, obsługuje tryb DMA (wykorzystuje F4 MCU do sterowania OSD) i może korzystać z oprogramowania do regulacji parametrów BetaFlight

parametry regulacji oprogramowania

Wbudowane 5v/2A; Wyjście BEC 10V/2A

Zarezerwuj kartę MicroSD BlackBox

Zarezerwuj 5 portów szeregowych i interfejsów I2C dla dostępu GPS (Bluetooth zajmuje TX5.RX5)

Obsługa wielu typów odbiorników (takich jak: SBUS, SUMH, SUMD, SPEKTRUM1024/2048, XBUS, PPM itp.

rodzaj odbiornika)

Posiada port wyjściowy sygnału programowania LED, obsługuje programowalne paski LED i może regulować kolor paska i tryb migania za pomocą kontrolera lotu

Posiada port monitora napięcia (BAT) i port monitora prądu (CRT) do monitorowania napięcia i prądu akumulatora (wymaga dodatkowego zasilania

przepływomierz)

Dzięki portowi wyjściowemu brzęczyka obsługuje zewnętrzny brzęczyk alarmowy do ostrzegania dźwiękowego lub powiadamiania o statusie lotu samolotu

Wbudowane 10 V BEC, zapewniające czystszy efekt wyświetlania obrazu podczas transmisji wideo

Wszystkie interfejsy mają opcje gniazd i padów, odpowiednie dla różnych grup ludzi jednocześnie

Obsługuje oprogramowanie wyścigowe betaflight/inav

Rozmiar: 37x37mm

Otwór montażowy: 305x30,5mm

Waga: 5,9g

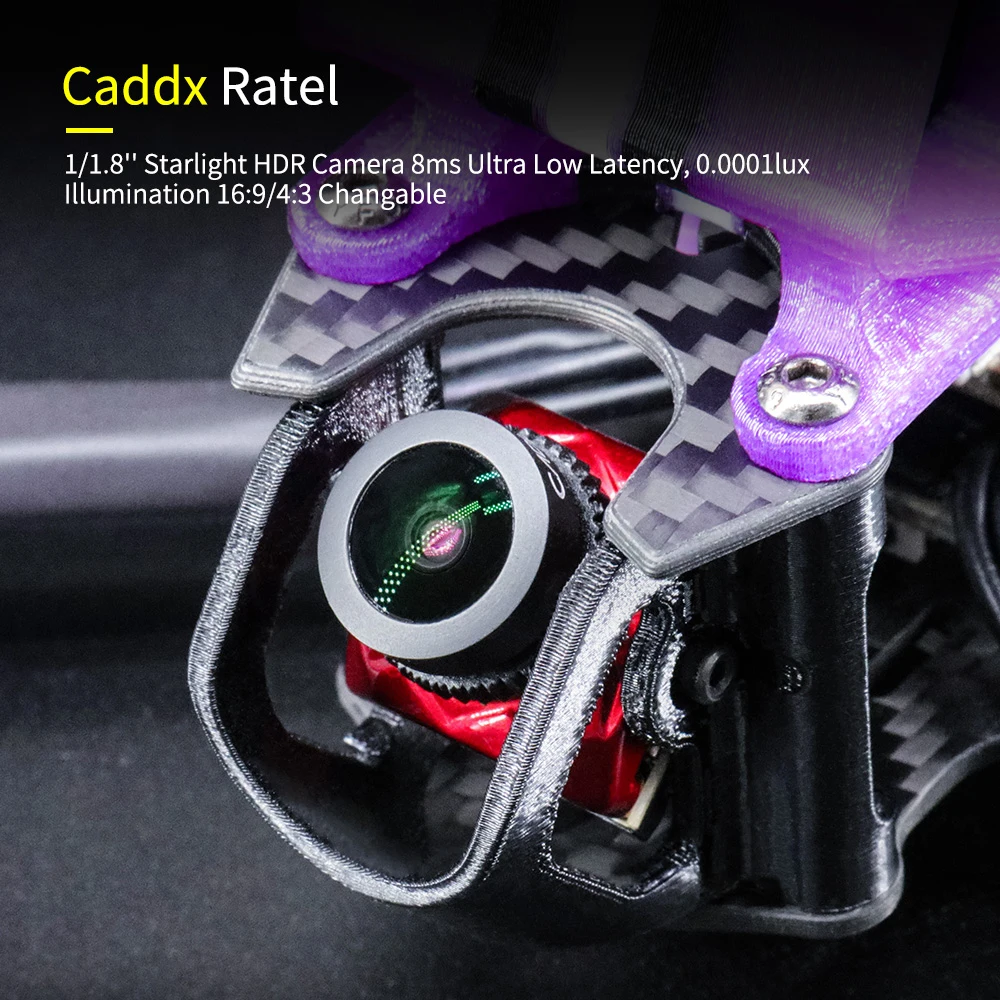

Kamera z płaską głowicą CADDX

Nazwa produktu: Ratel

kolor: czerwony

Obiektyw: 2,1 mm

Przetwornik obrazu: 1/1,8-calowy czujnik HDR Starlight

Rozdzielczość pozioma: 1200 linii TV

FOV: 180 stopni

minimum. Opóźnienie: 8ms

System TV: NTSC i PAL (można zmienić)

Obraz: 16:9 i 4:3 (można zmienić)

WDR: Super WDR (HDR)

Minimalne oświetlenie: światło gwiazd

Synchronizacja: wewnętrzna

Elektroniczna migawka: PAL: 1/50~100 000; NTSC: 1/60~100 000

Stosunek sygnału do szumu: > 60dB (AGC OFF)

Wyjście wideo: CVBS

OSD aparatu: Oddzielne OSD

DNR: 3-DNR

Język: ENG / FRANCJA / RUS / SPA / PU / KOREA / CHN / JAPONIA

Dzień/Noc: Auto/Kolor/B&W/Zewnętrzne

Rozmiar: 19mm*19mm*19mm

Szeroki pobór mocy: DC 5-40V

Temperatura pracy: -20℃～+60℃

Wilgotność robocza: 20%~80%

Waga: 8g (netto) / 40,5g (brutto)

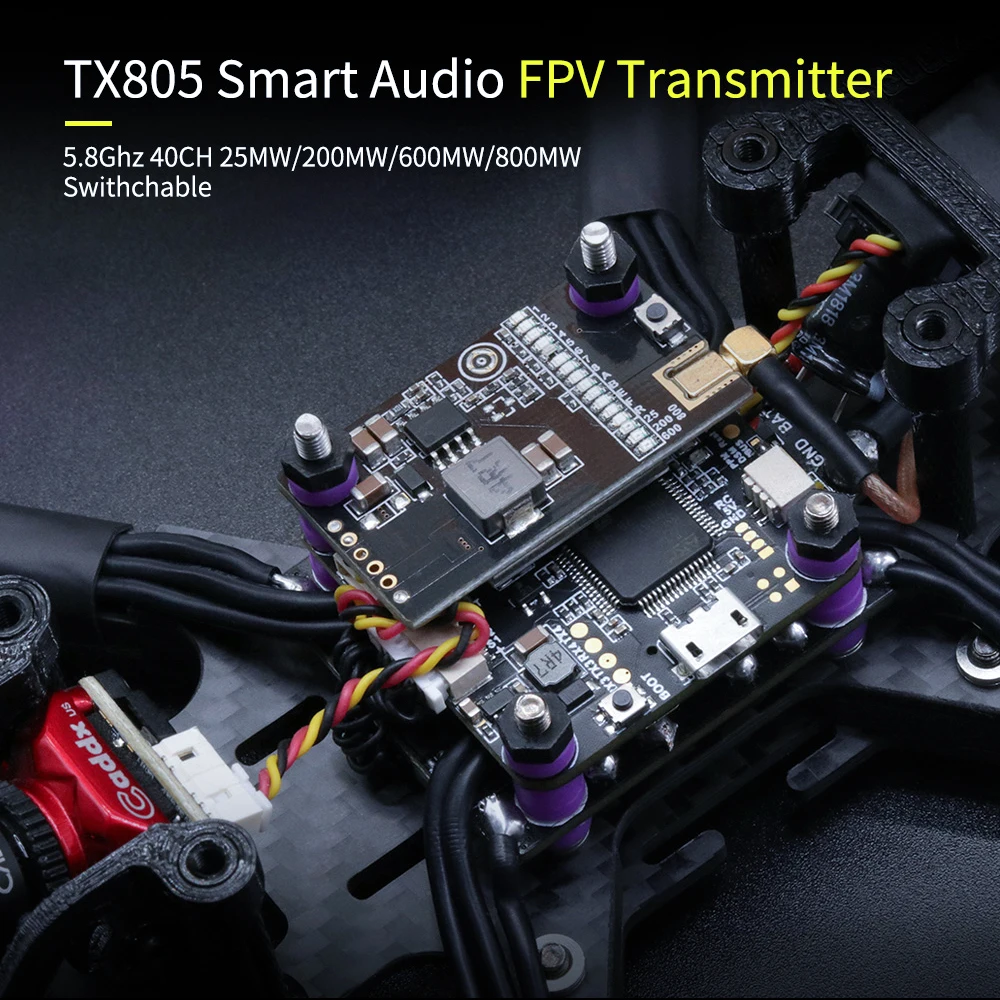

TX805 Nadajnik FPV VTX

Nazwa elementu: Nadajnik FPV VTX

Częstotliwość: 5,8g

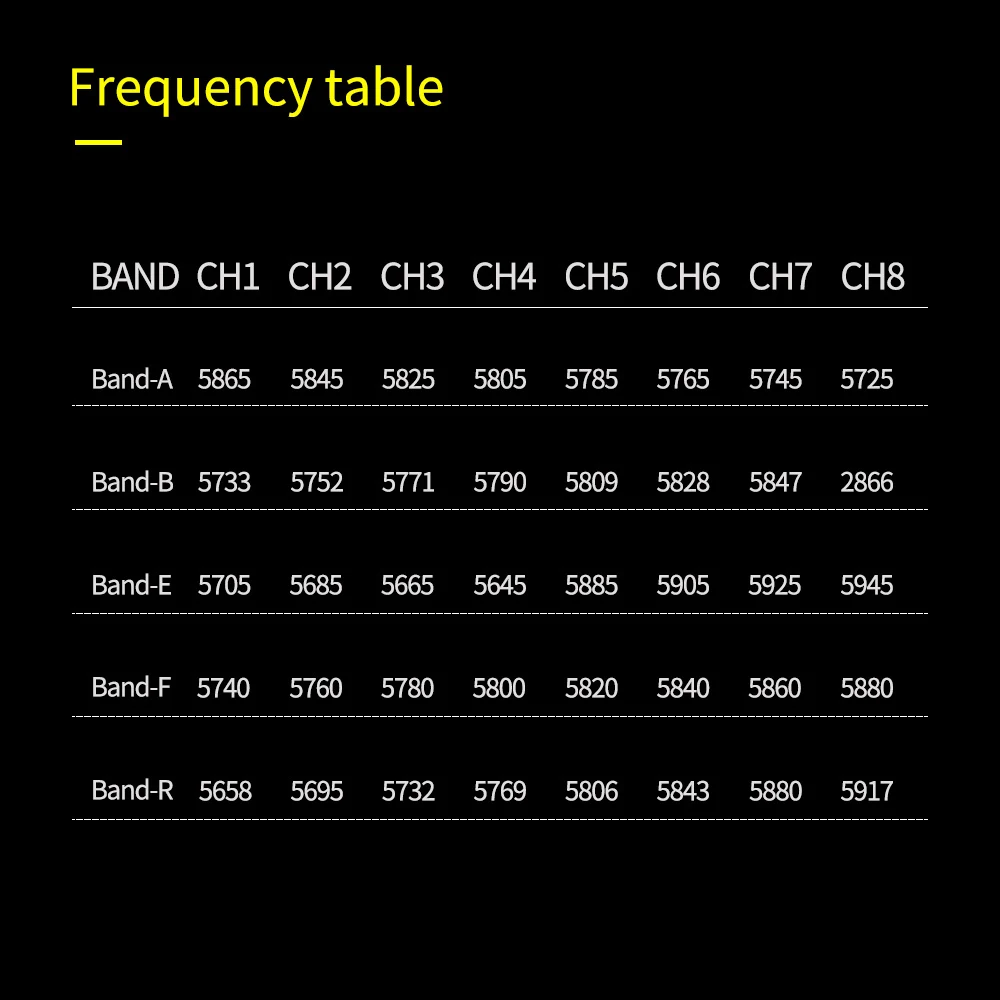

Kanał: 40 kanałów

Napięcie wejściowe: 7V-24V

Zasilanie kamery 5V: 120MA (MAX)--12V@25MW

Zasilanie kamery 5V: 200MA (MAX)--12V@200MW

Zasilanie kamery 5V: 300MA (MAX)--12V@600MW

Zasilanie kamery 5V: 350MA (MAX)--12V@800MW

Dodatkowe funkcje: Inteligentny dźwięk

Zasilanie: wyjście kamery 5V/3A

Moc wyjściowa: przełączana 25MW/200MW/600MW/800MW

Złącze antenowe: MMCX

Złącze kabla: podkładka

Rozmiar: 36 mm * 22 mm * 5 mm, 30,5 otworów do układania w stosy

Waga: 8g (bez anteny)

Śmigło Racestar 5046

Dane techniczne: 5046*3

Nazwa marki: Racerstar

Nazwa produktu: śmigło 5046

Materiał: importowany niemiecki komputer firmy Bayer

Ilość: 4 pary (8 sztuk)

Kolor: przezroczysty

Waga: 5,1 g/szt.

Grubość środka: 7mm

Średnica spirali: 127mm
