Przegląd

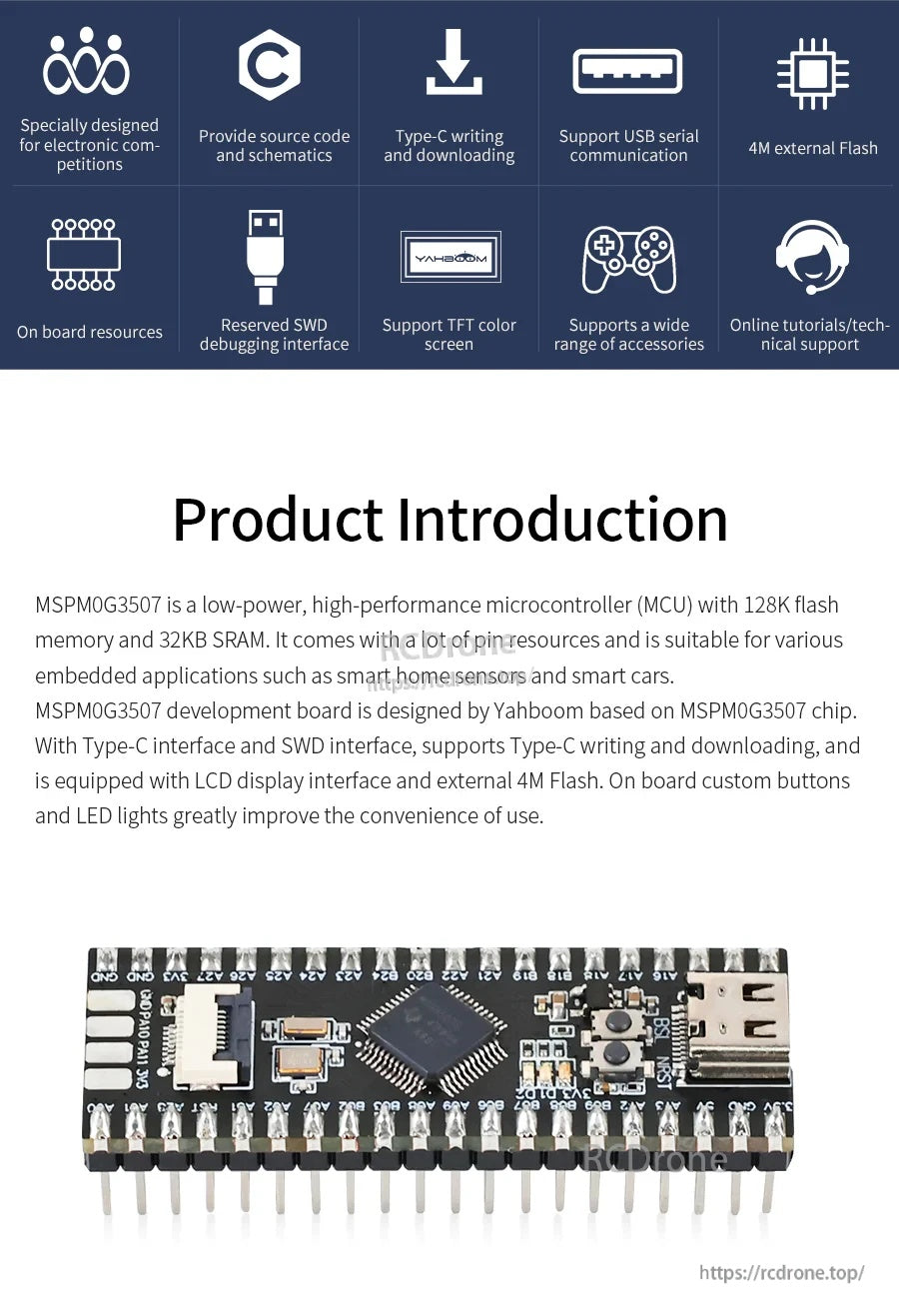

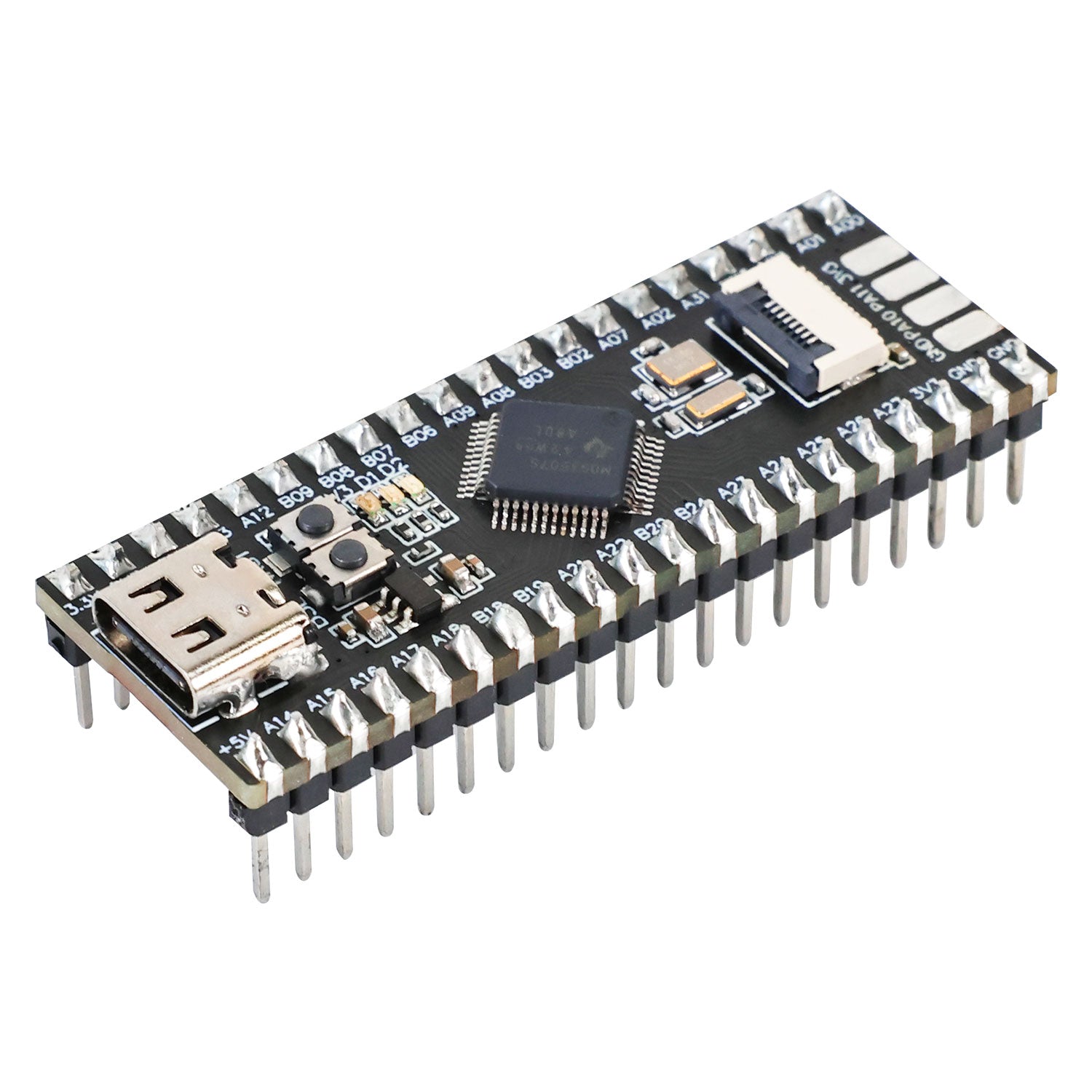

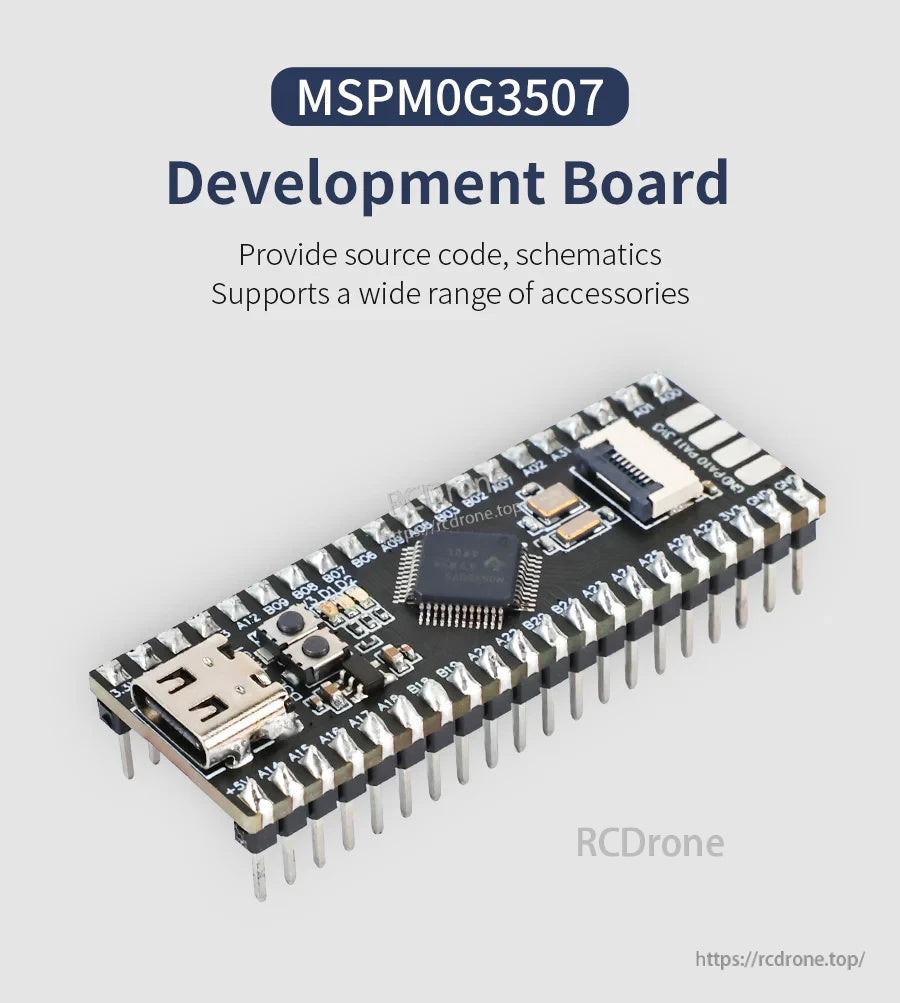

Płytka rozwojowa MSPM0G3507 Mini to płytka rozwojowa do rozwoju systemów wbudowanych. Jest oparta na mikrokontrolerze MSPM0G3507 i została zaprojektowana w celu wsparcia pobierania programów, debugowania oraz rozszerzenia o powszechne peryferia dzięki kompaktowemu układowi 40-pinowemu, kompatybilnemu z płytkami stykowymi.
Obsługuje pisanie/pobieranie przez Type-C oraz komunikację szeregową USB za pośrednictwem wbudowanego CH340, a także zawiera wbudowane przyciski i diody LED do szybkiego testowania i interakcji. Zarezerwowany interfejs debugowania SWD jest dostępny do emulacji DP-LINK w debugowaniu online (piny SWD nie są przylutowane; użytkownicy mogą je przylutować w razie potrzeby).
W celu uzyskania pomocy przy wyborze produktu lub wsparcia posprzedażowego, skontaktuj się z [email protected].
Kluczowe cechy
- Zapewnia wsparcie dla zawodów elektronicznych; obsługuje szeroką gamę akcesoriów.
- Oferuje kod źródłowy i schematy.
- Pisanie i pobieranie przez Type-C; pobieranie/komunikacja/zasilanie za pomocą kabla danych Type-C.
- Wbudowany CH340 do komunikacji szeregowej USB.
- Zarezerwowany interfejs debugowania SWD; obsługuje SWD lub port szeregowy do jednego klawisza pobierania.
- 40-pinowe GPIO; mały rozmiar kompatybilny z płytką stykową; 40 pinów; proces półotworowy dla łatwiejszego lutowania/połączenia.
- Wbudowane zasoby: czerwona dioda zasilania, przycisk reset, przycisk niestandardowy i 2 diody LED niestandardowe.
- Wbudowany interfejs wyświetlacza kolorowego TFT (złącze 8P FPC) do podłączenia wyświetlacza kolorowego TFT o przekątnej 0,96 cala.

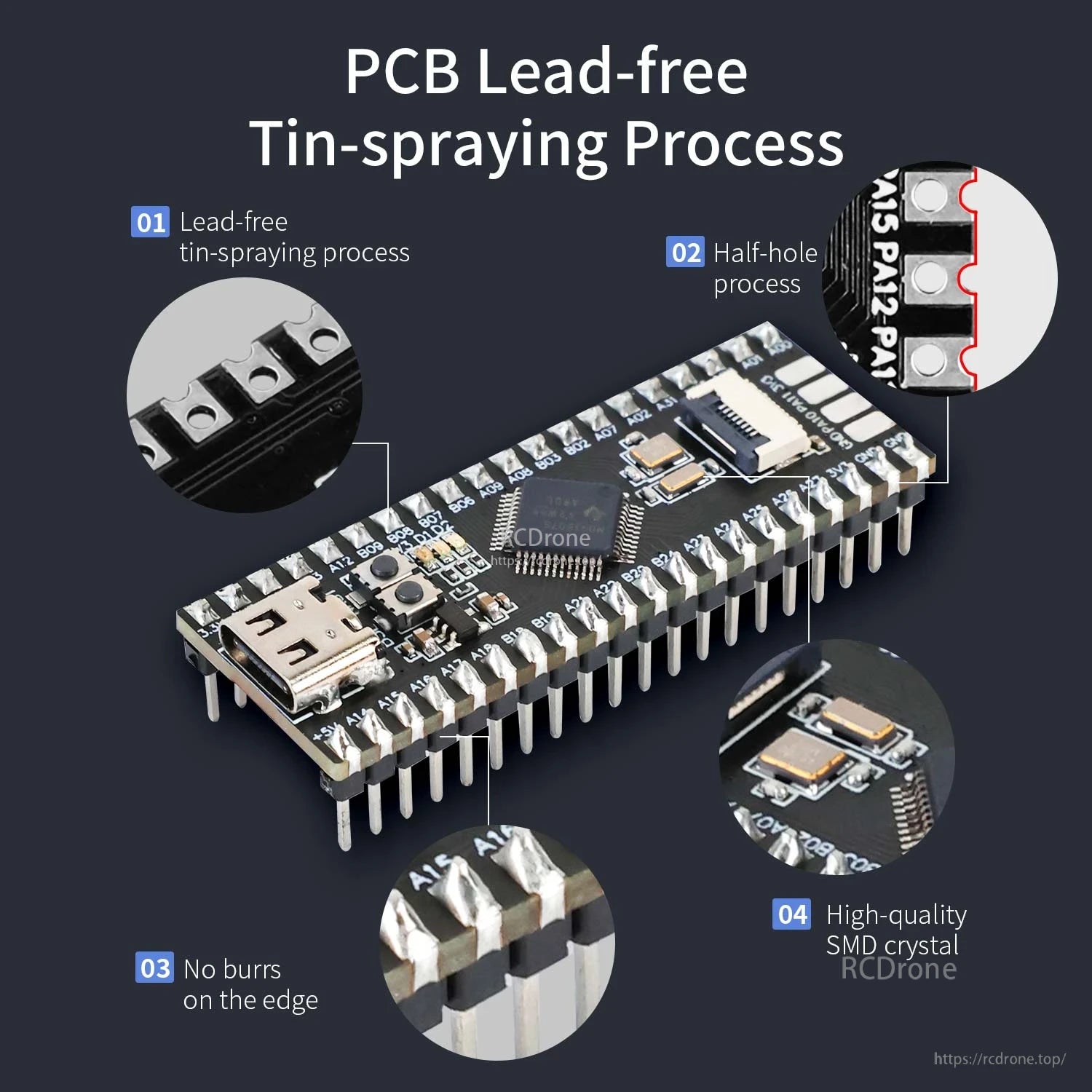

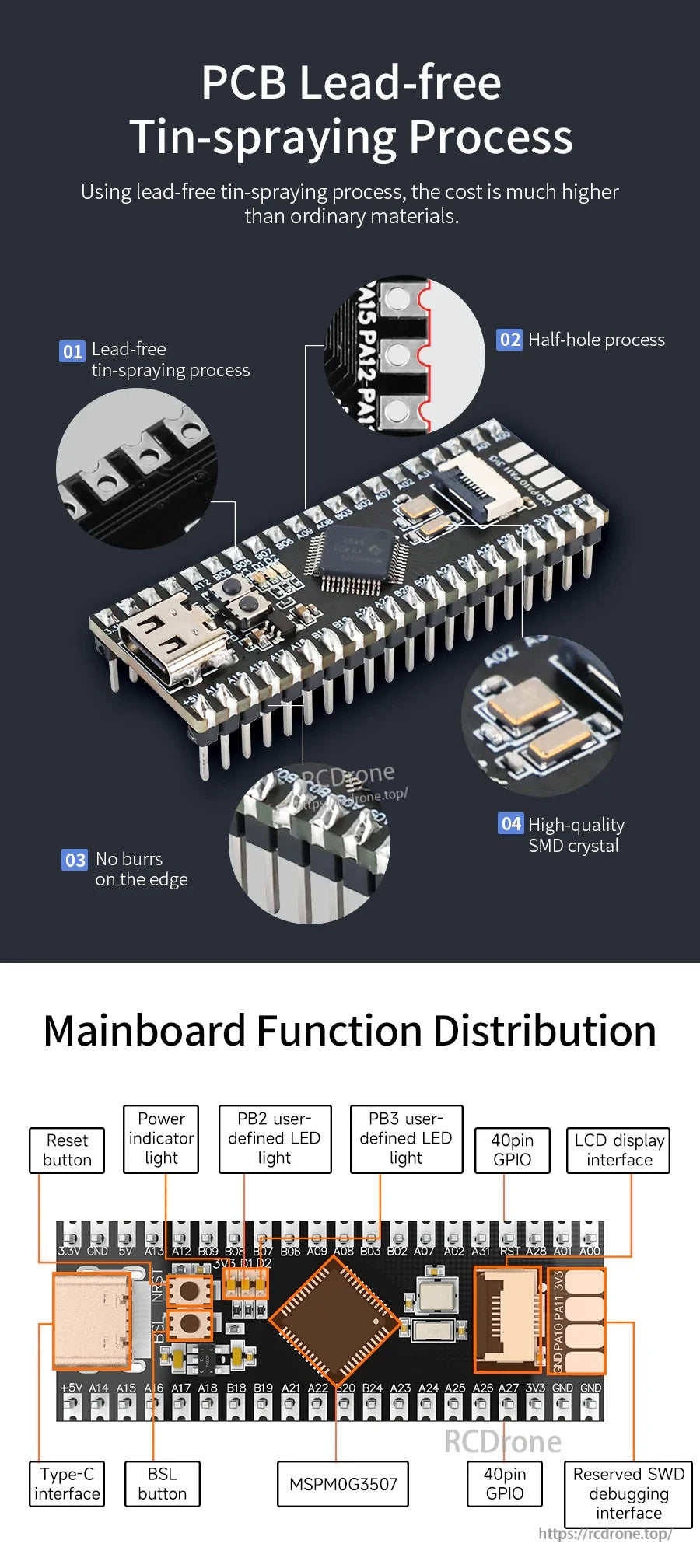

- Uwagi dotyczące procesu PCB: proces natryskiwania ołowiem, proces półotworowy, brak zadrapań na krawędzi, wysokiej jakości kryształ SMD.
- Obsługuje wiele środowisk programistycznych: CCS/IAR/KEIL.
Specyfikacje
| Model | MSPM0G3507 Mini Płytka Rozwojowa |
| MCU | MSPM0G3507 |
| Rdzeń | Cortex M0 |
| Pamięć flash wewnętrzna | 128K |
| SRAM | 32K |
| Pamięć flash zewnętrzna | 4M |
| Główna częstotliwość zegara | 80Mhz |
| Liczba pakietów pinów | 48 |
| Pakiet pinów | LQFP48 |
| Timery | 7 |
| ADC | 2 x ADC (12 bit/17 kanałów) |
| DAC | 1 x DAC |
| Zasoby interfejsu | 2 x SPI, 4 x UART, 2 x I2C, 1 x CAN, 32 x I/O |
| USB-do-serial | CH340 |
| Pobierz program | Pobieranie za pomocą SWD lub portu szeregowego jednym przyciskiem |
| Interfejs debugowania | Zarezerwowany interfejs debugowania SWD (emulacja DP-LINK, kod debugowania online) |
| Przyciski | Przycisk resetowania, przycisk niestandardowy |
| LED | Czerwony wskaźnik zasilania, niestandardowe światło LED x2 |
| Złącze wyświetlacza | Interfejs wyświetlacza LCD; złącze 8P FPC |
| Metody zasilania | Zasilanie typu C; zasilanie pinowe |
| Zakres napięcia (ADC) | Napięcie zewnętrzne: 1.62V - 3.6V; Napięcie rdzenia: 2.5V |
| Zużycie energii | Tryb uśpienia: 2.76mA/80MHz; Tryb czuwania: 1.5uA; Zużycie energii podczas pracy: 8mA/80M |

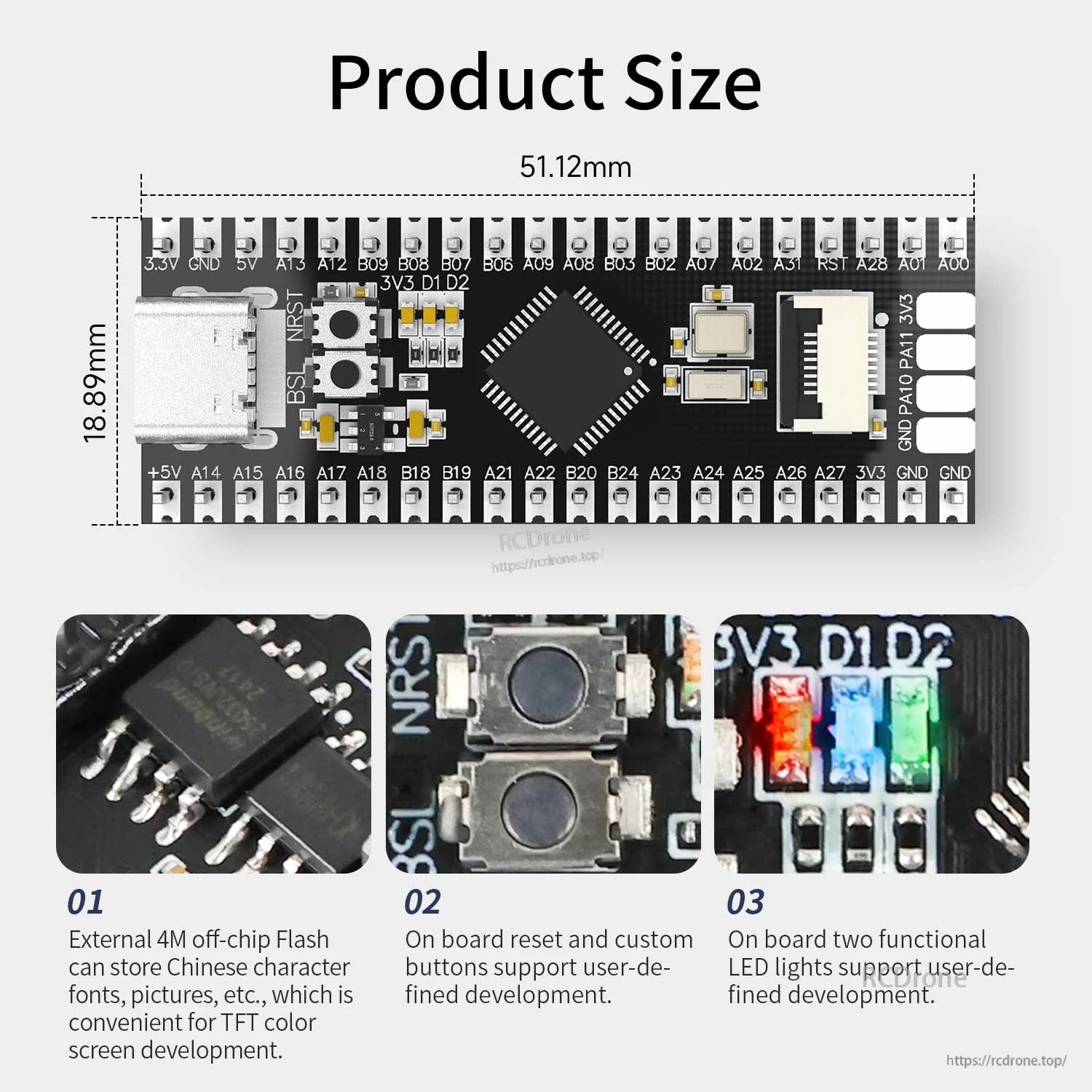

| Rozmiar | 18.89 x 51.12 mm |
| Waga | 7g |

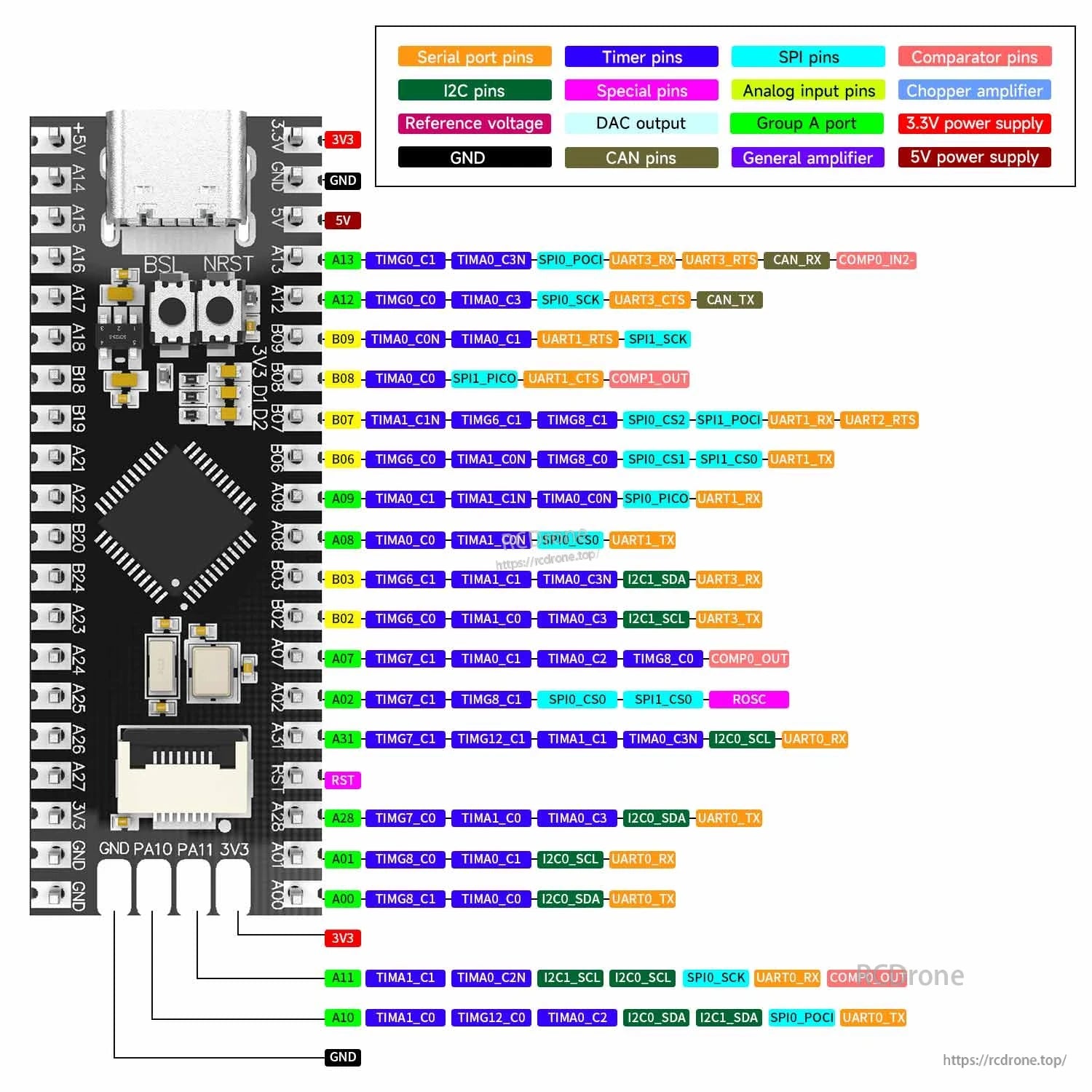

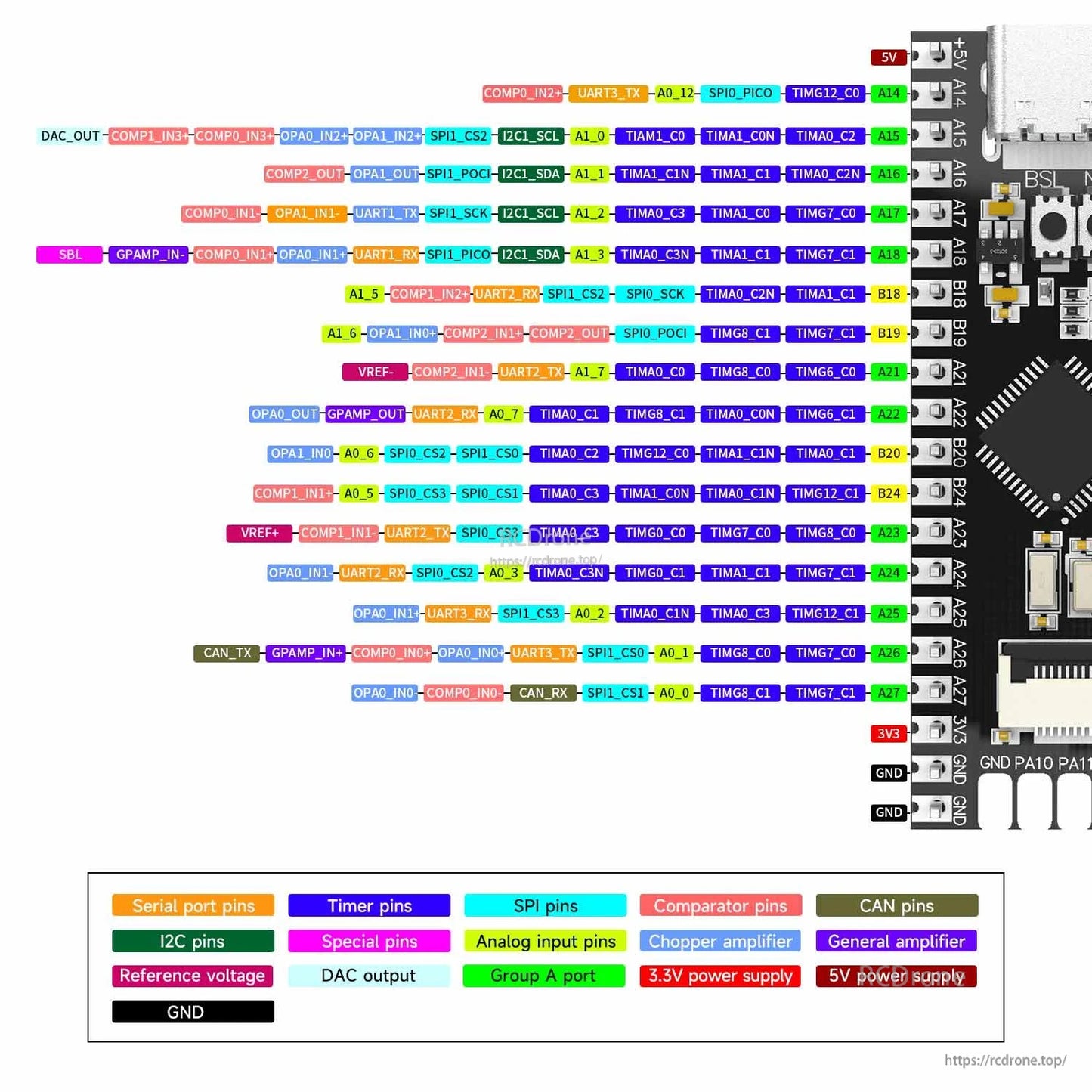

Zasoby I/O (Legenda z wyświetlacza zasobów I/O)
- Pin portu szeregowego
- Pin zegara
- Pin SPI
- Pin I2C
- Pin CAN
- Pin komparatora
- Pin wejścia analogowego
- Napięcie odniesienia
- Wyjście DAC
- Specjalne piny
- Wzmacniacz chopper
- Wzmacniacz ogólny
- Port grupy A
- Zasilanie 3.3V
- Zasilanie 5V
- GND
Akcesoria opcjonalne (Informacje referencyjne)
0.96-calowy wyświetlacz TFT LCD (przez SPI, złącze 8Pin) - Parametry
| Rozmiar | 0.96 cala |
| Materiał | HD IPS LCD |
| Rozdzielczość | 80(H)RGB x 160(V) |
| Układ scalony | ST7735S |
| Interfejs komunikacyjny | SPI |
| Kolor wyświetlania | Pełny kolor |
| Obszar wyświetlania | 10.8(H) x 21.7(V) mm |
| Rozmiar panelu | 13.5(H) x 27.95(V) x 1.5(D) mm |
| Odległość między pikselami | 0.135(H) x 0.1356(V) mm |
| Metoda połączenia | Typ wtyku 8Pin (typ wtyku 0.5mmPitch) |
| Prąd roboczy | 20ma |
| Napięcie robocze | 3.3V |
| Temperatura robocza | -20~70°C |
| Typ podświetlenia | Źródło podświetlenia LED z bocznym wejściem |

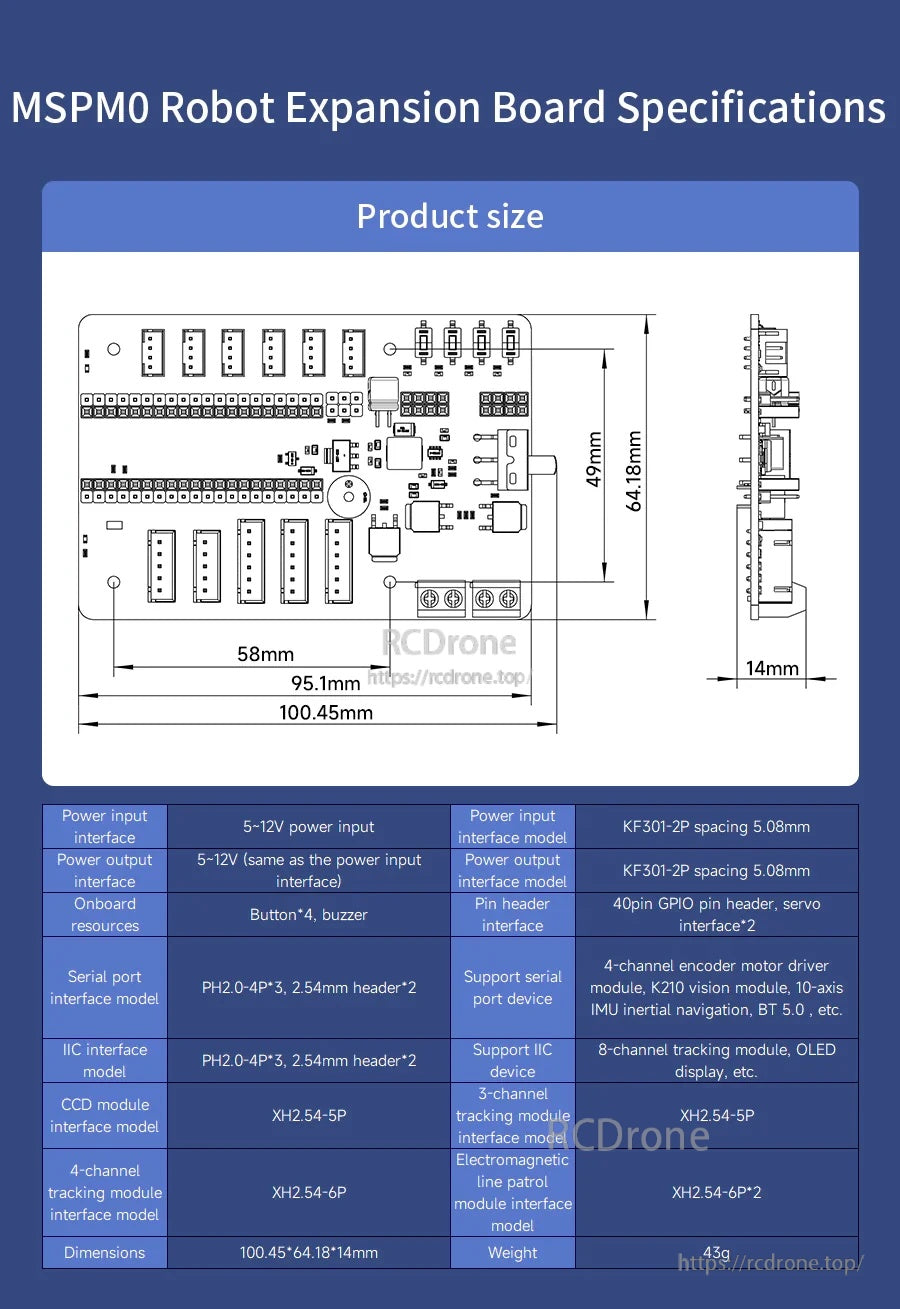

Opcjonalna płyta rozszerzeń MSPM0 Robot - Specyfikacje
| Zaprojketowane dla | płyty rozwojowej MSPM0G3507 |
| Wymiary | 100.45 x 64.18 x 14 mm |
| Waga | 43g |
| Interfejs zasilania wejściowego | Wejście zasilania 5~12V |
| Interfejs zasilania wyjściowego | 5~12V (taki sam jak interfejs zasilania wejściowego) |
| Model interfejsu zasilania wejściowego | KF301-2P odstęp 5.08mm |
| Model interfejsu zasilania wyjściowego | KF301-2P odstęp 5.08mm |
| Wbudowane zasoby | Przycisk x4, buzzer |
| Interfejs nagłówka pinowego | 40pin GPIO nagłówek pinowy, interfejs serwo x2 |
| Model interfejsu portu szeregowego | PH2.0-4P x3, nagłówek 2.54mm x2 |
| Model interfejsu IIC | PH2.0-4P x3, nagłówek 2.54mm x2 |
| Model interfejsu modułu CCD | XH2.54-5P |
| Model interfejsu modułu śledzenia 4-kanałowego | XH2.54-6P |
| Model interfejsu modułu śledzenia 3-kanałowego | XH2.54-5P |
| Model interfejsu modułu patrolowania linii elektromagnetycznej | XH2.54-6P x2 |
| Obsługiwane urządzenie portu szeregowego | Moduł sterownika silnika enkodera 4-kanałowego, moduł wizji K210, nawigacja inercyjna IMU 10-osiowa, BT 5.0 itd. |
| Obsługiwane urządzenie IIC | Moduł śledzenia 8-kanałowy, wyświetlacz OLED itp. |

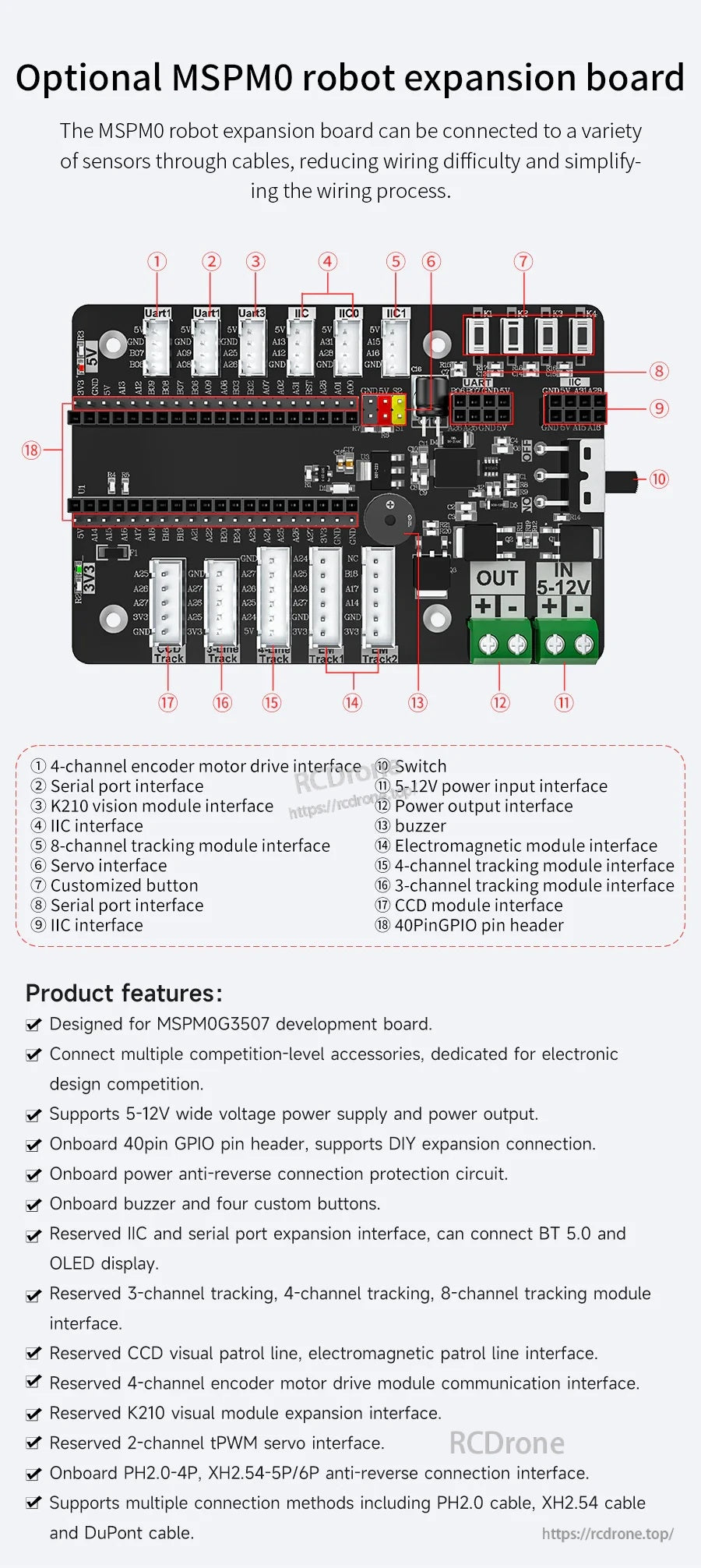

Opcjonalna płyta rozszerzeń MSPM0 Robot - Oznaczone interfejsy (1-18)
- 1) Interfejs napędu silnika z enkoderem 4-kanałowym
- 2) Interfejs portu szeregowego
- 3) Interfejs modułu wizji K210
- 4) Interfejs IIC
- 5) Interfejs modułu śledzenia 8-kanałowego
- 6) Interfejs serwomechanizmu
- 7) Przyciski dostosowane
- 8) Interfejs portu szeregowego
- 9) Interfejs IIC
- 10) Przełącznik
- 11) Interfejs zasilania 5-12V
- 12) Interfejs wyjścia zasilania
- 13) Buzzery
- 14) Interfejs modułu elektromagnetycznego
- 15) Interfejs modułu śledzenia 4-kanałowego
- 16) Interfejs modułu śledzenia 3-kanałowego
- 17) Interfejs modułu CCD
- 18) Złącze pinowe 40PinGPIO
Podręczniki / Samouczki
Samouczki dotyczące płytki rozwojowej MSPM0G3507
Szczegóły

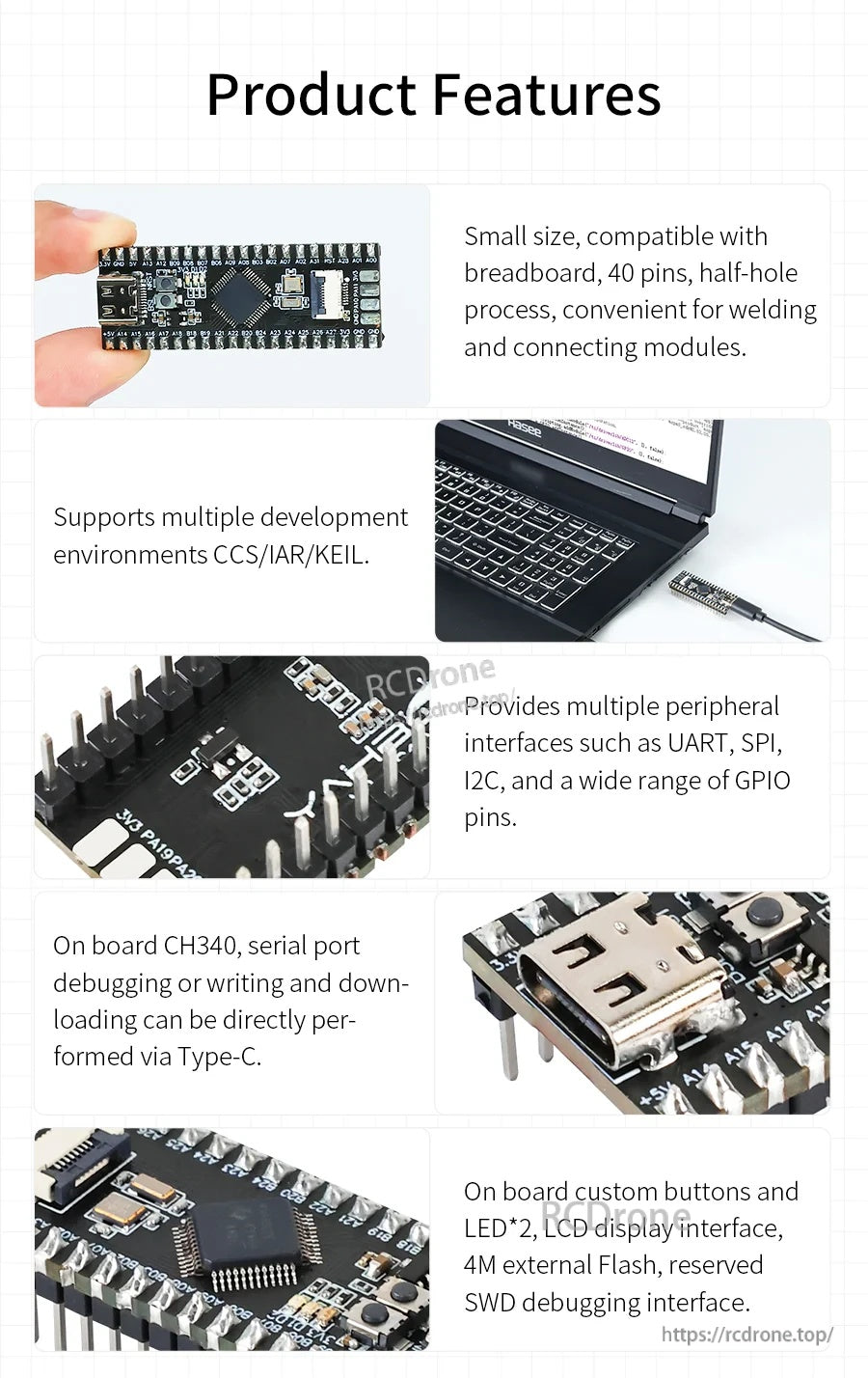

Buduj projekty robotów MSPM0 i inteligentnych czujników z kontrolerem opartym na MSPM0G3507 w centrum.

Kompaktowy układ płytki 40‑pinowej pasuje do standardowych płytek stykowych, jednocześnie ułatwiając dostęp do złącza Type‑C na krawędzi.

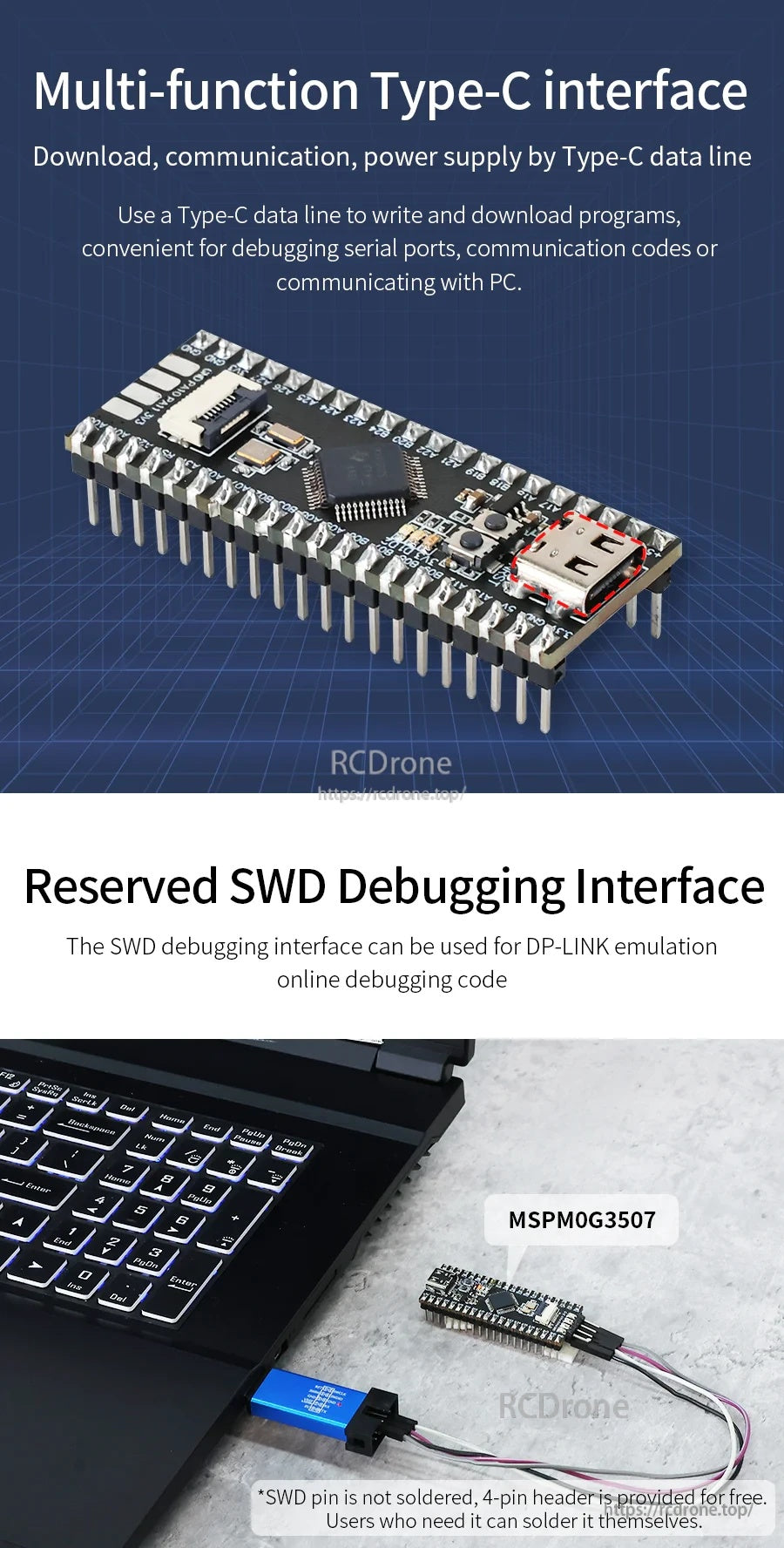

Type‑C obsługuje zasilanie i programowanie, z obsługą CH340 USB‑serial oraz zarezerwowanymi padami SWD do debugowania.

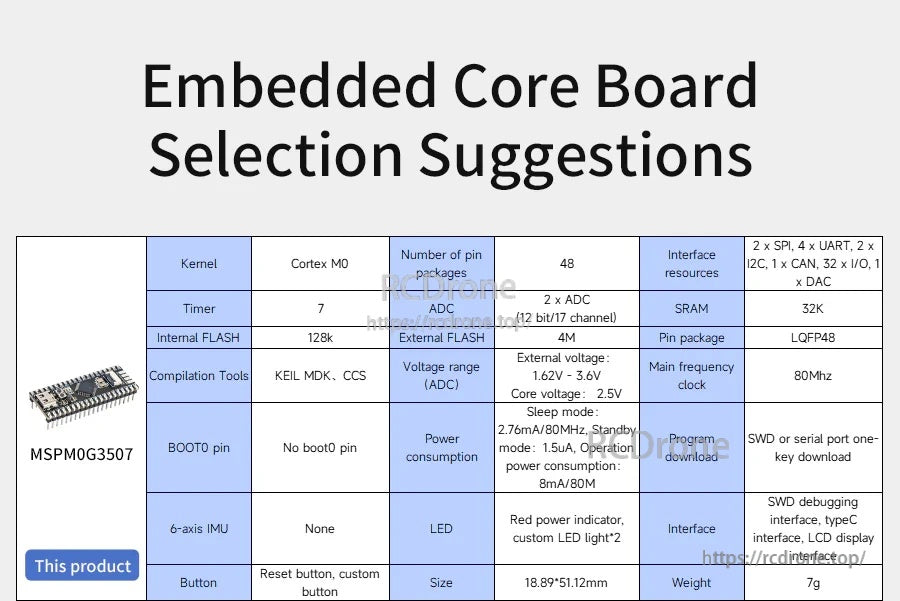

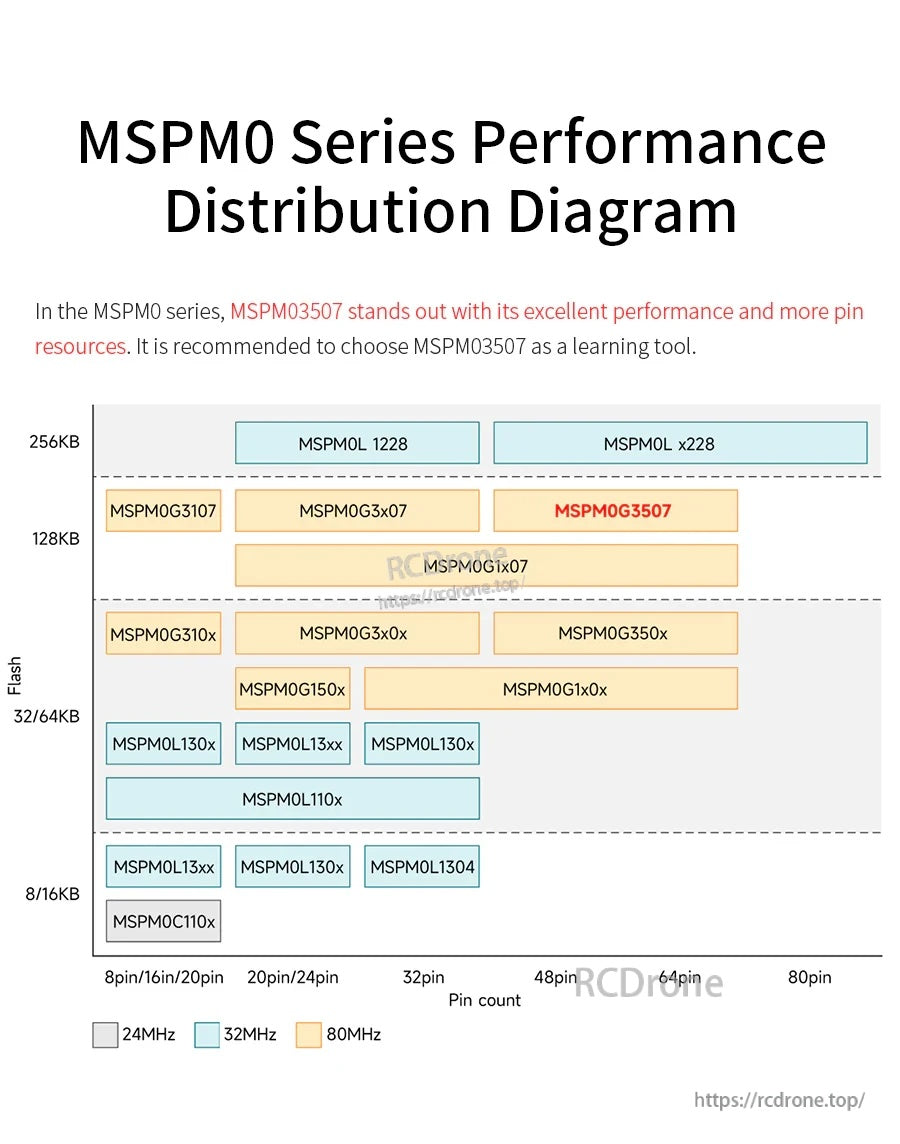

Szybkie porównanie rodzinne pomaga umiejscowić MSPM0G3507 wśród innych opcji MSPM0 według pamięci i rozmiaru opakowania.

Kluczowe specyfikacje są podsumowane dla szybkiego wyboru płytki podczas nauki, prototypowania lub przygotowań do zawodów.

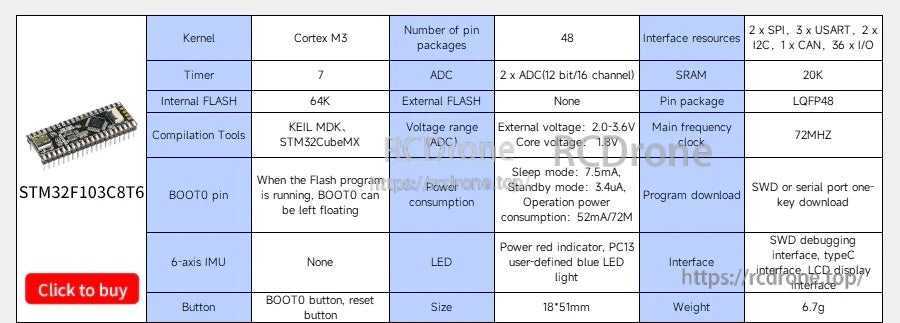

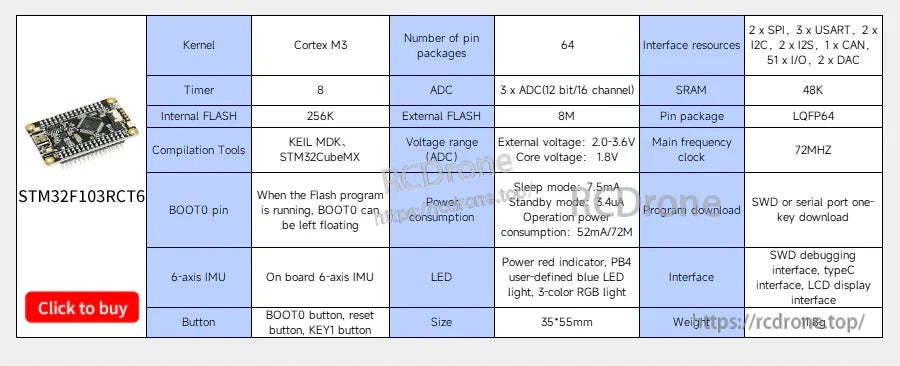

Dołączono tabelę porównawczą referencyjną, aby pomóc ocenić typowe alternatywy obok opcji MSPM0.

Druga tabela porównawcza referencyjna wspiera wybór obok siebie dla różnych klas MCU.

Obsługiwanych jest wiele środowisk deweloperskich, a wbudowane przyciski/LEDy upraszczają szybkie testy uruchamiania.

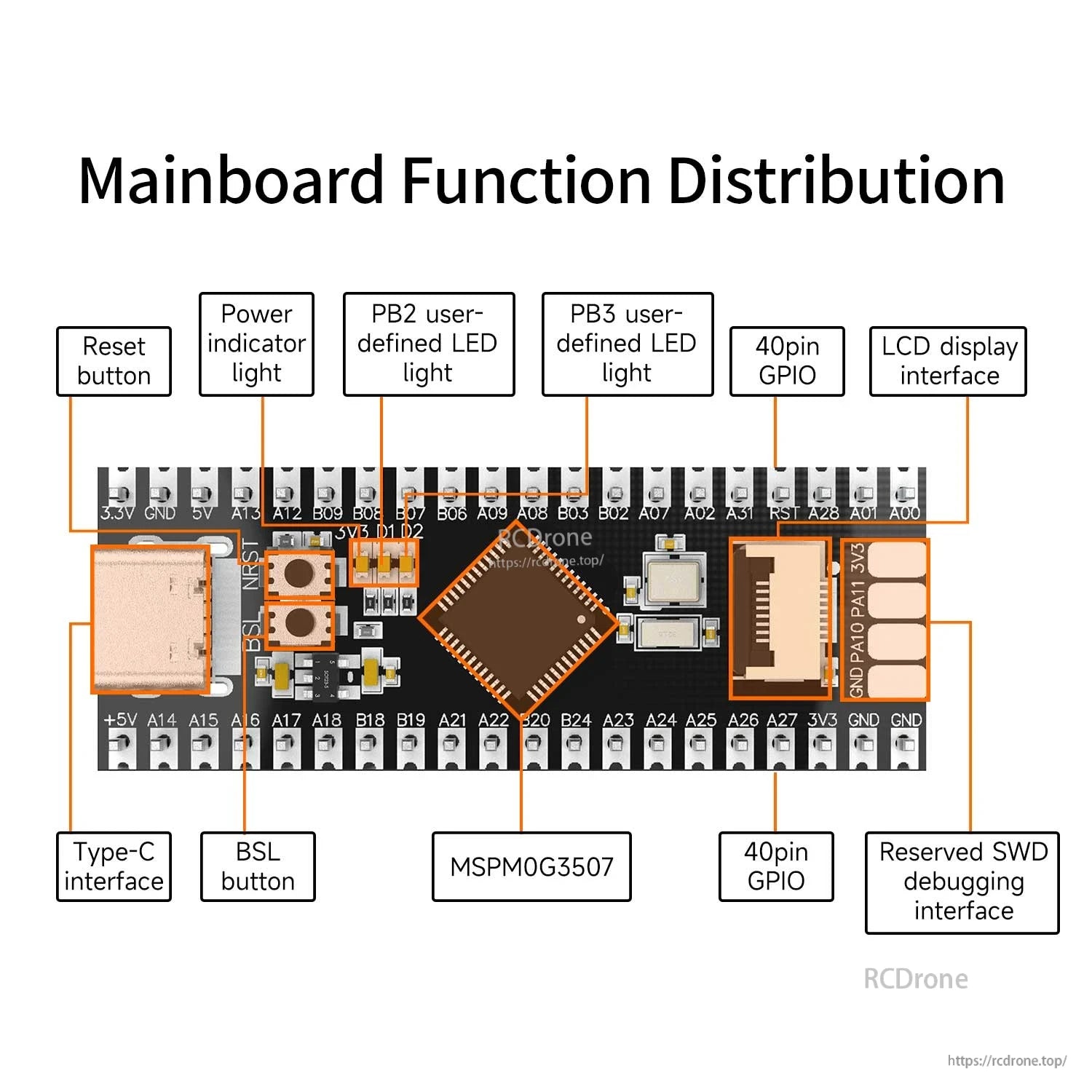

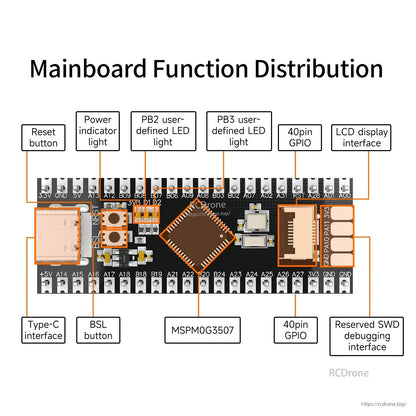

Wyraźne oznaczenia identyfikują port Type‑C, przyciski, wskaźniki LED oraz zarezerwowane interfejsy na głównej płycie.

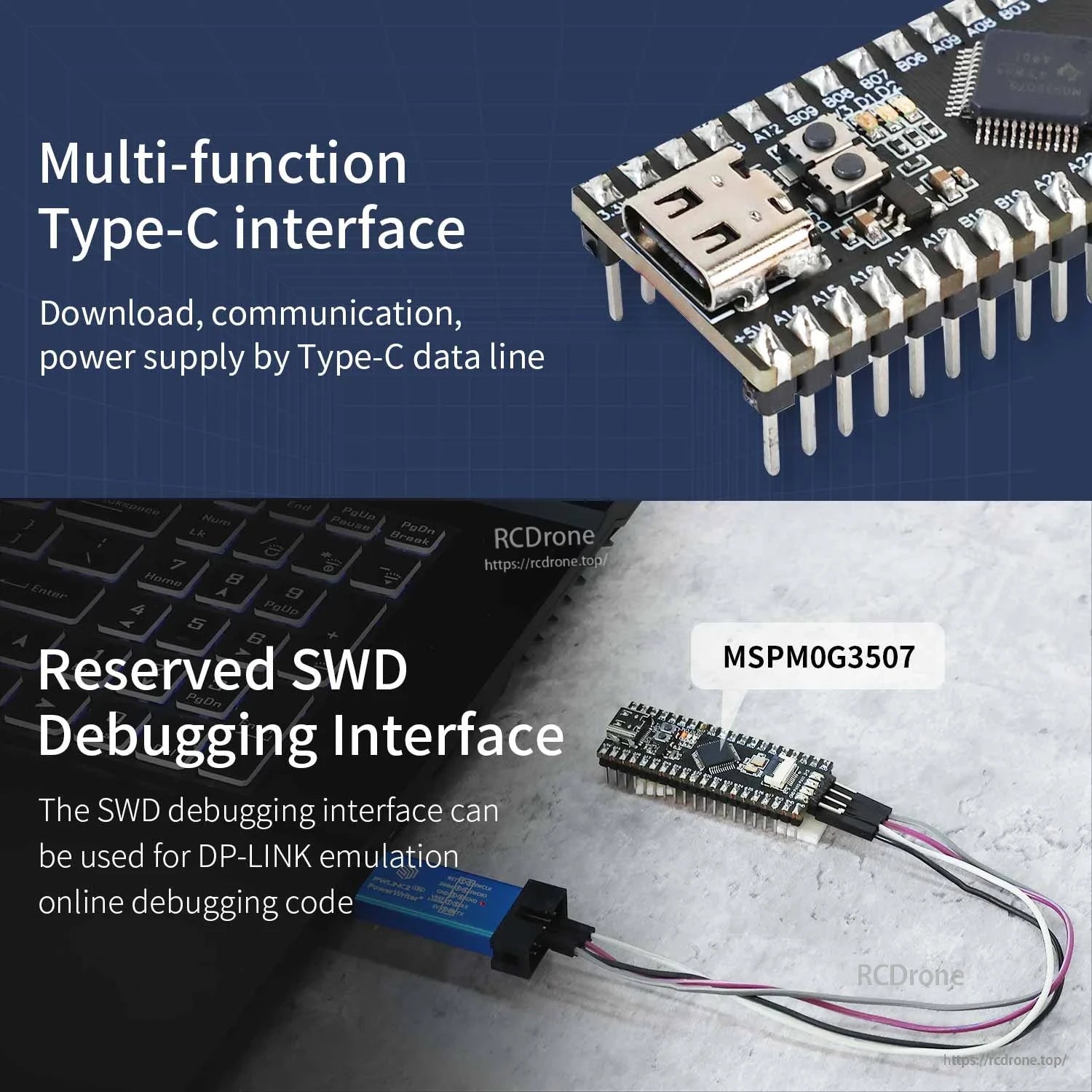

Użyj Type‑C do pobierania i komunikacji szeregowej, a następnie dodaj piny SWD, jeśli potrzebne jest głębsze debugowanie.

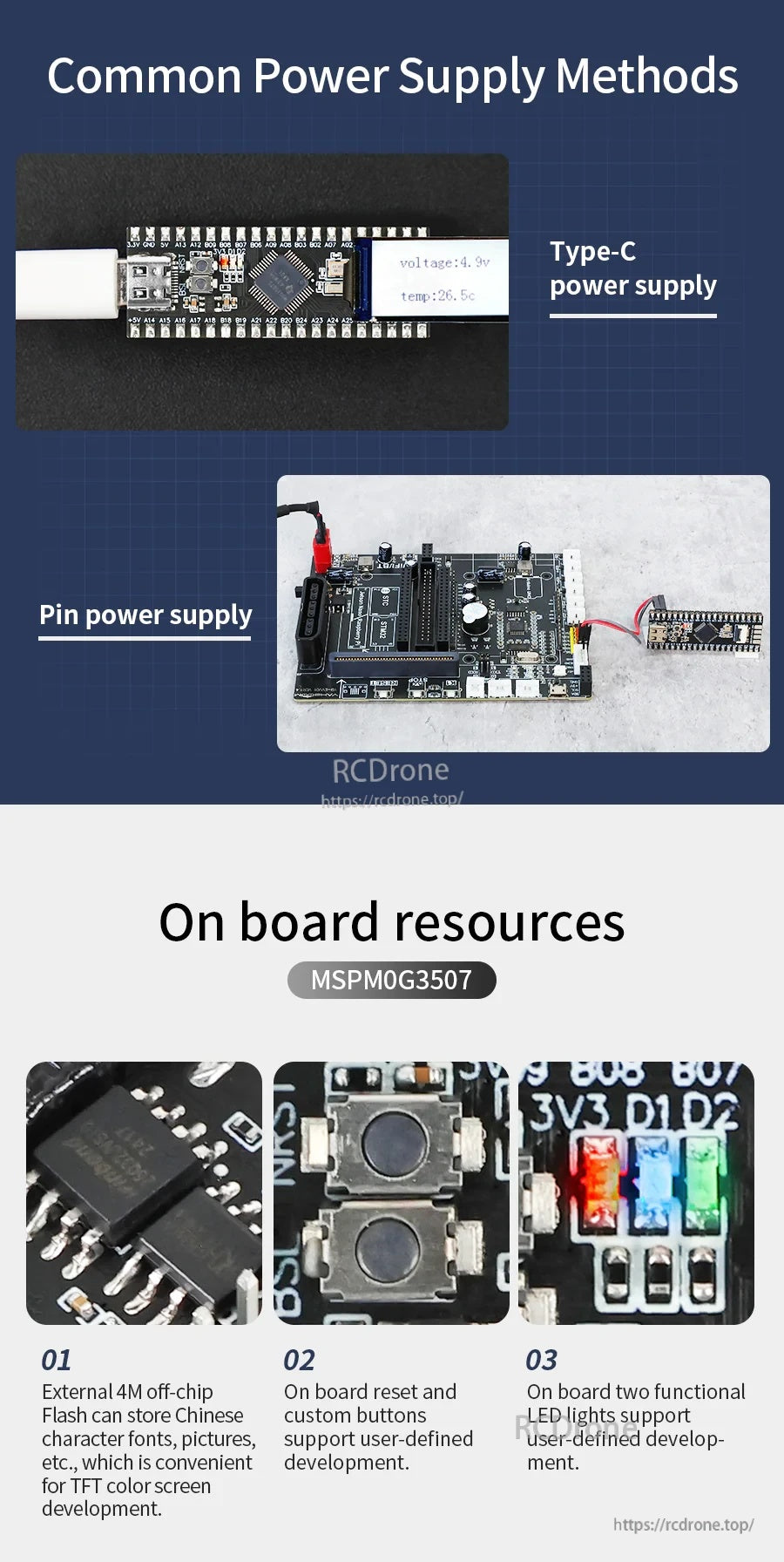

Zasilanie może pochodzić z portu Type‑C lub pinów nagłówka, a wbudowane przyciski resetu/użytkownika ułatwiają testowanie.

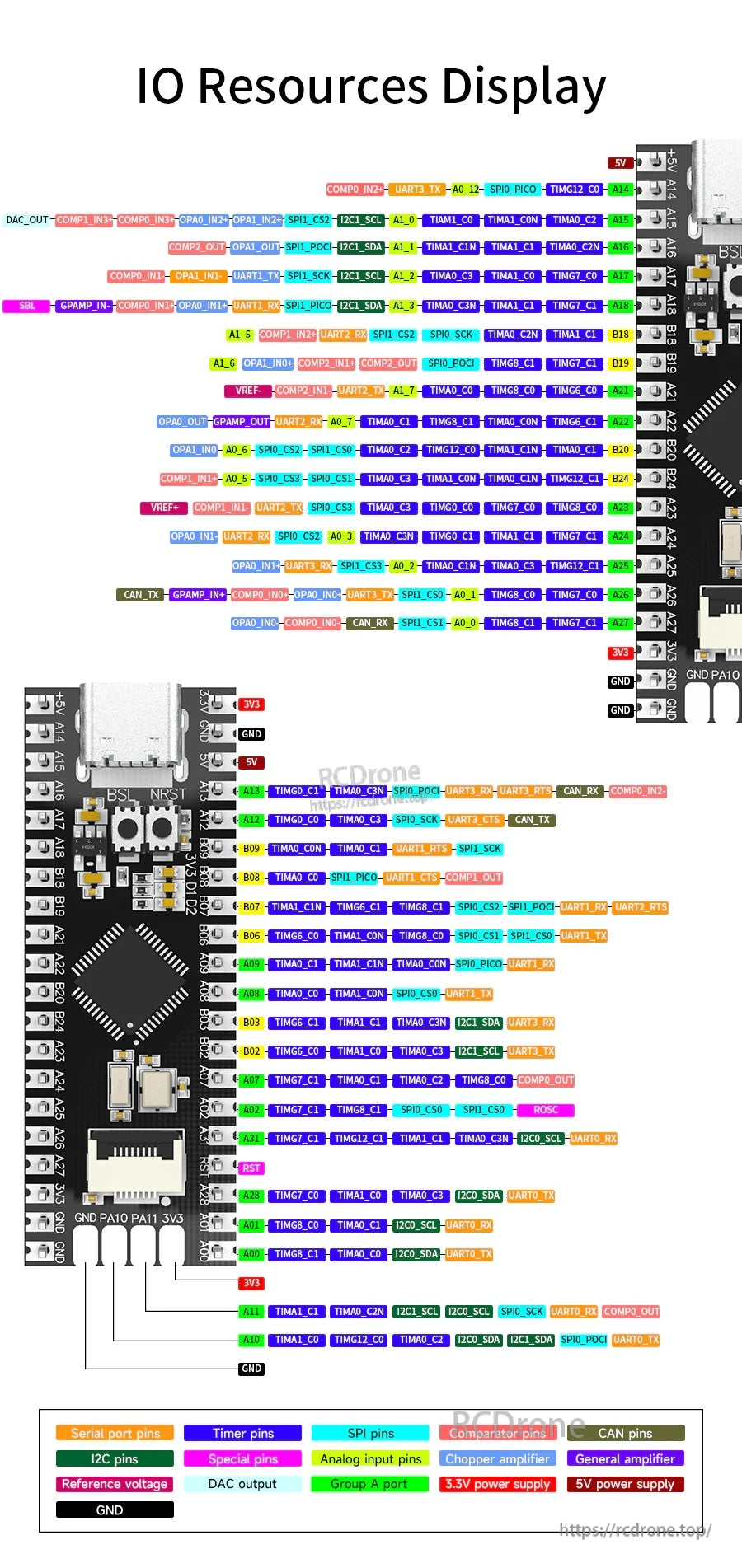

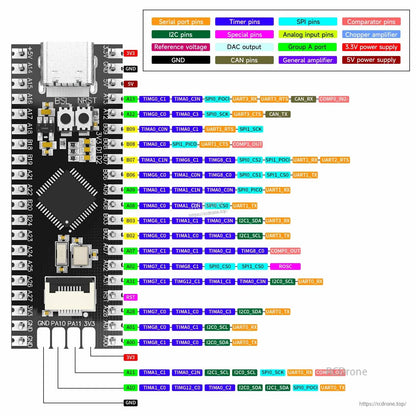

Pełna mapa pinów ułatwia prowadzenie UART, SPI, I2C, timerów, ADC i innych funkcji do nagłówków.

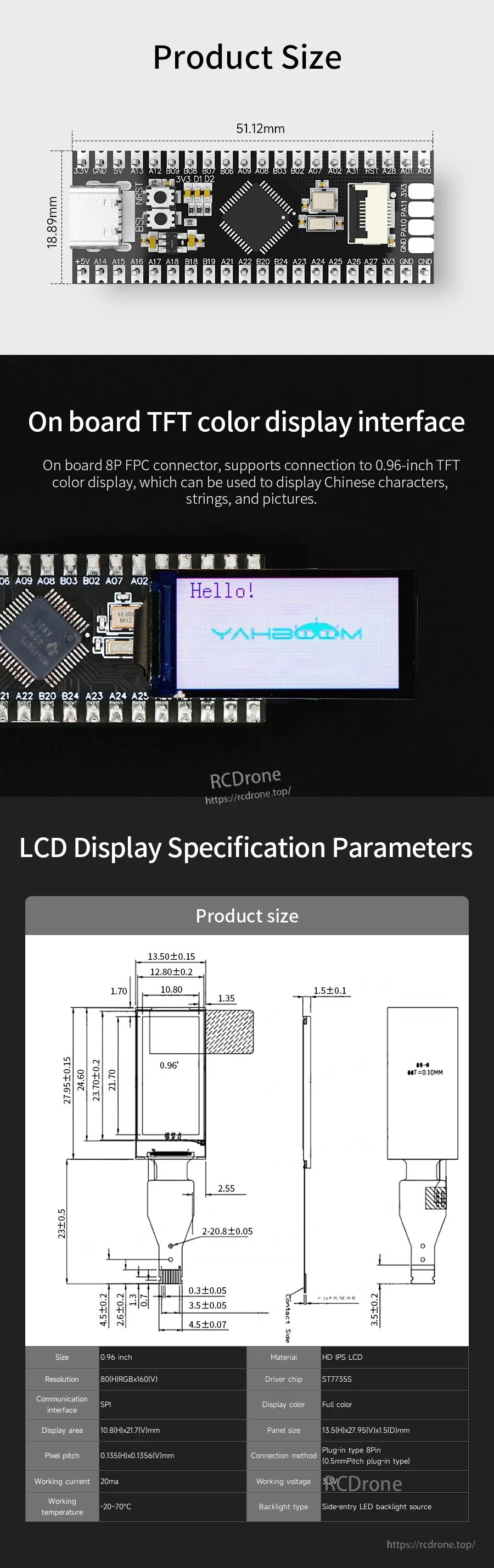

Wymiary płyty oraz 8-pinowy złącze FPC do wyświetlacza są podane w celu planowania mechanicznego i kablowego.

Opcjonalna płyta rozszerzeń może uprościć okablowanie dla robotów samochodowych, łącząc wspólne porty czujników i silników.

Rysunki mechaniczne i odstępy złączy pomagają potwierdzić dopasowanie przed zintegrowaniem płyty rozszerzeń z podwoziem.

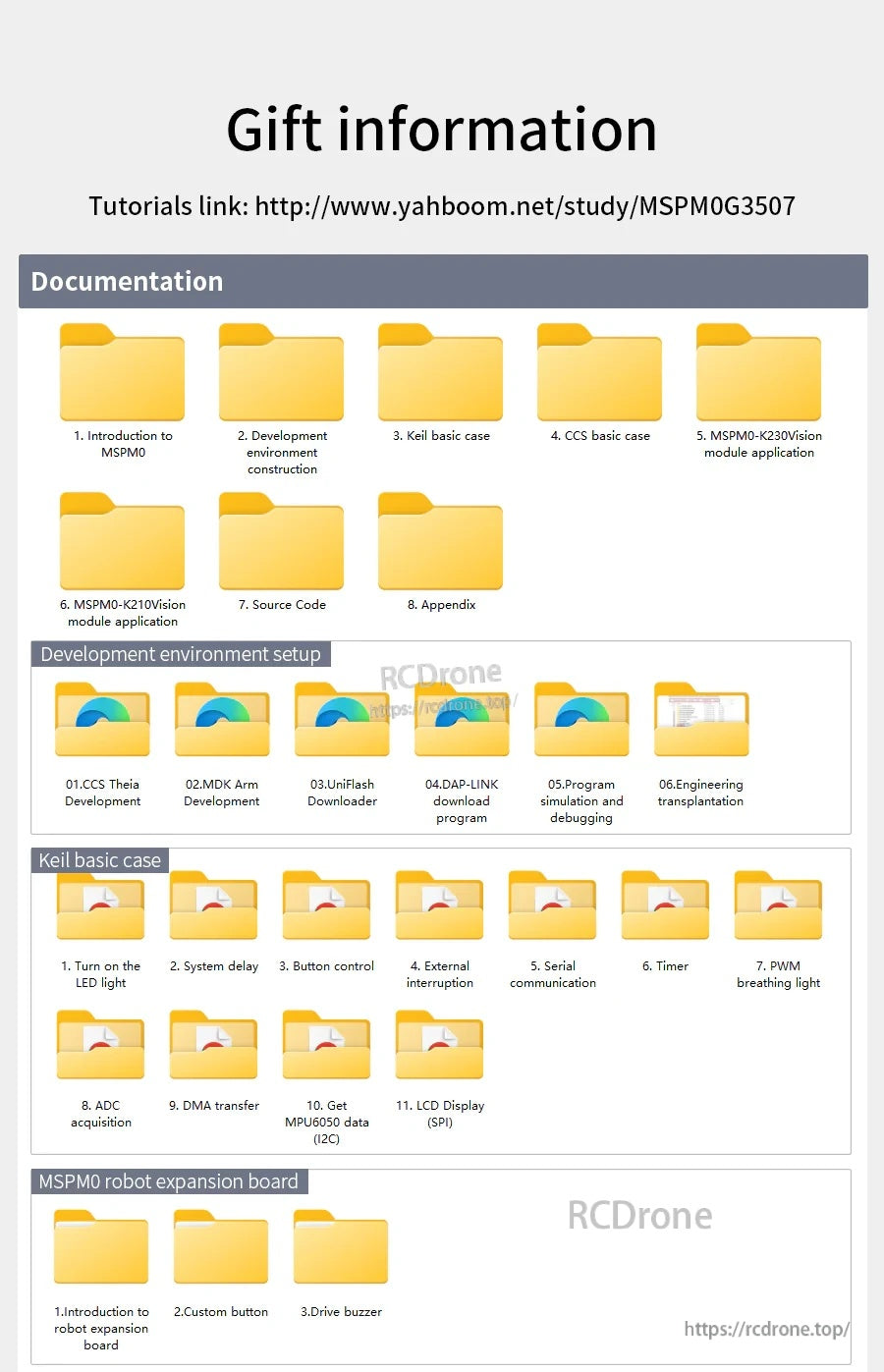

Linki do samouczków i uporządkowane pobierania pomagają szybciej rozpocząć pracę z przykładami, narzędziami i przewodnikami instalacyjnymi.

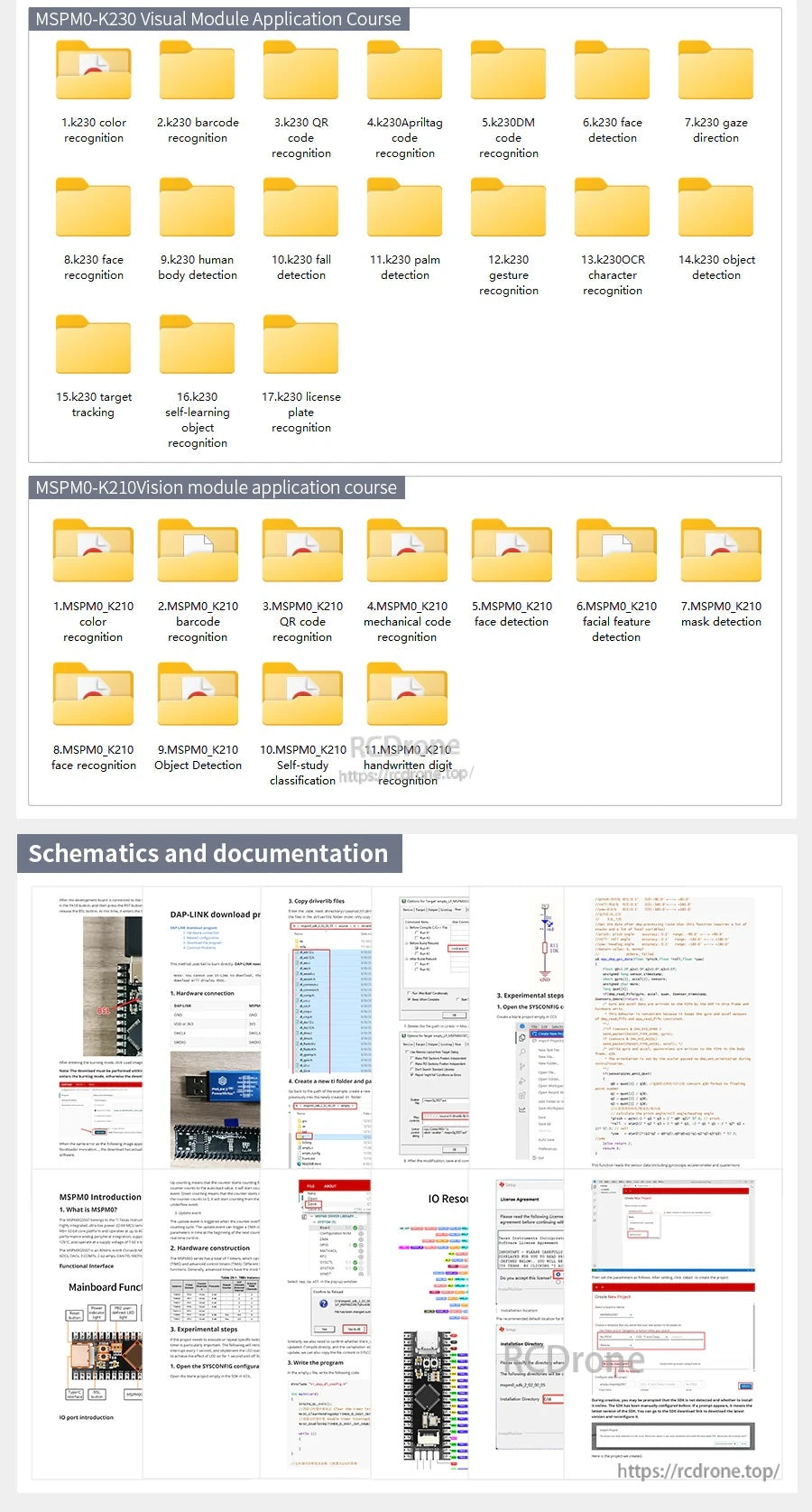

Materiały referencyjne obejmują moduły kursów oraz schematy i dokumentację do głębszej pracy rozwojowej.

Typowe przypadki użycia obejmują laboratoria w klasie, zawody robotyczne oraz szybkie prototypowanie na stanowiskach testowych.

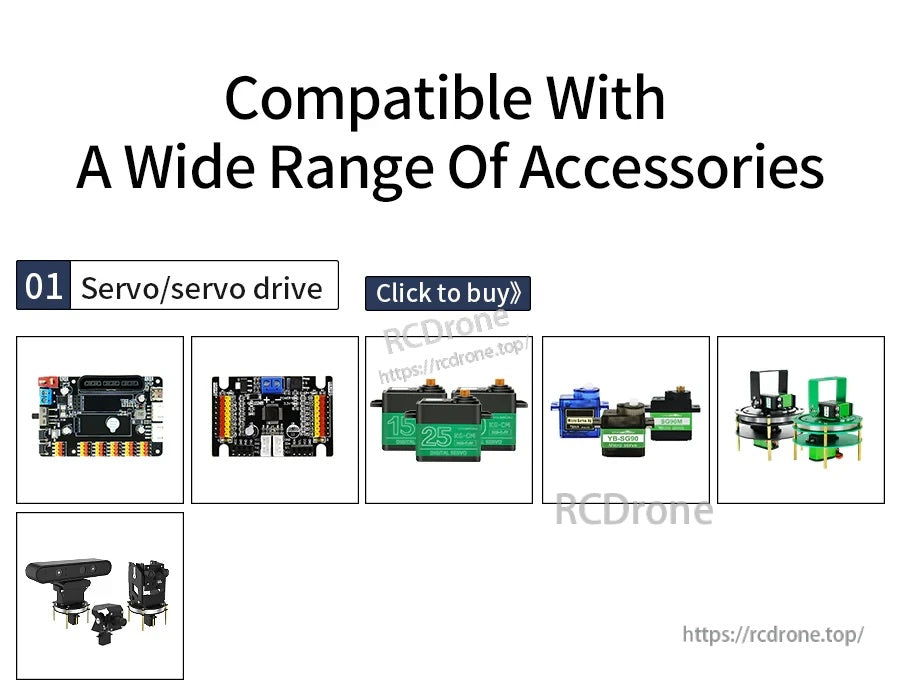

Płytka rozwojowa została zaprojektowana do współpracy z powszechnymi akcesoriami serwo i napędami serwo, co ułatwia rozbudowę.


Opcjonalne moduły wyświetlaczy OLED i kolorowych TFT zapewniają kompaktowy sposób na dodanie statusu urządzenia i prostych grafik.

Opcje silników i sterowników silników obejmują małe silniki DC, złącza kablowe oraz kompaktowe płytki kontrolne do konfiguracji napędu.



Zestaw podwozia samochodu zawiera kompaktową bazę na kółkach z górną płytą montażową do dodawania własnego kontrolera i elektroniki.

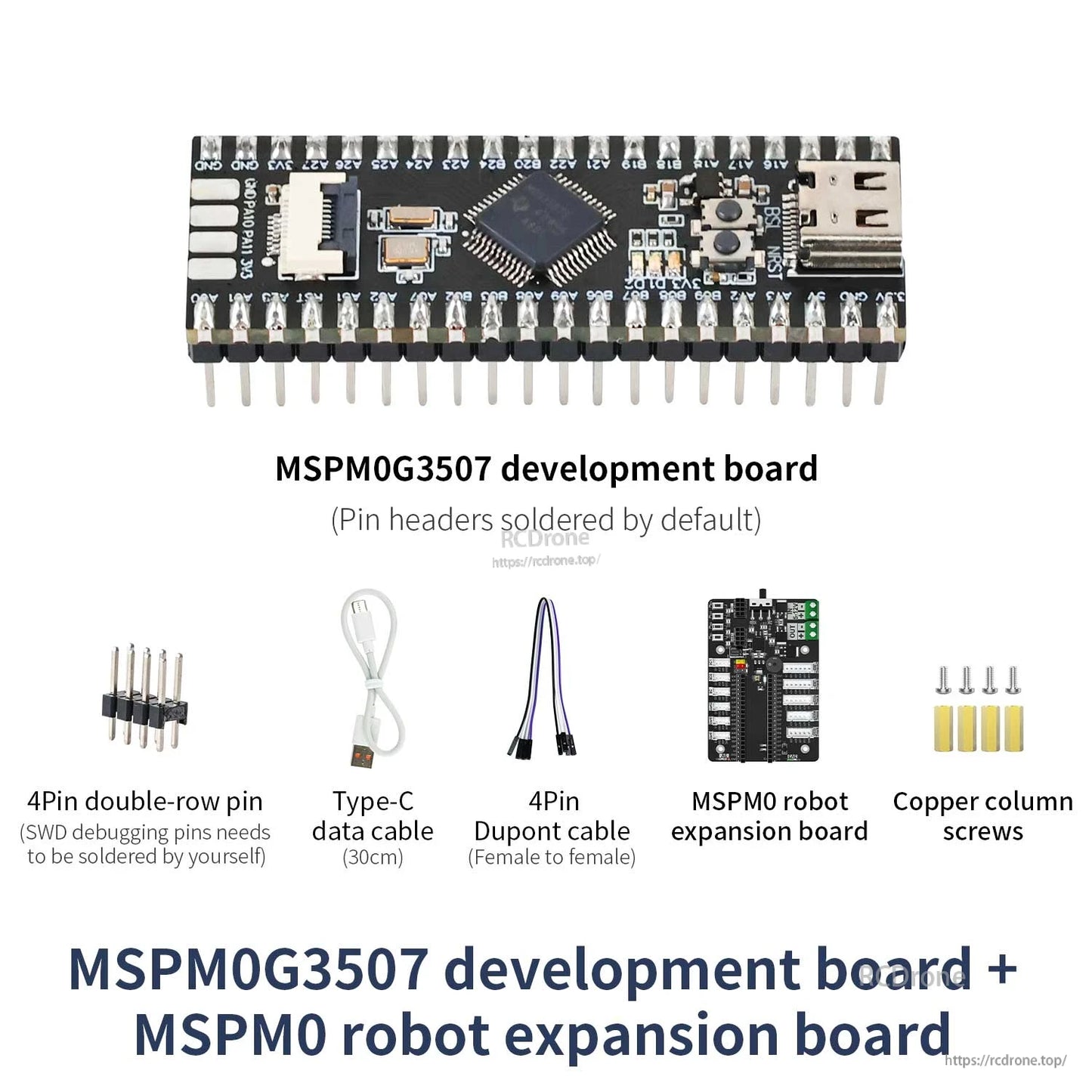

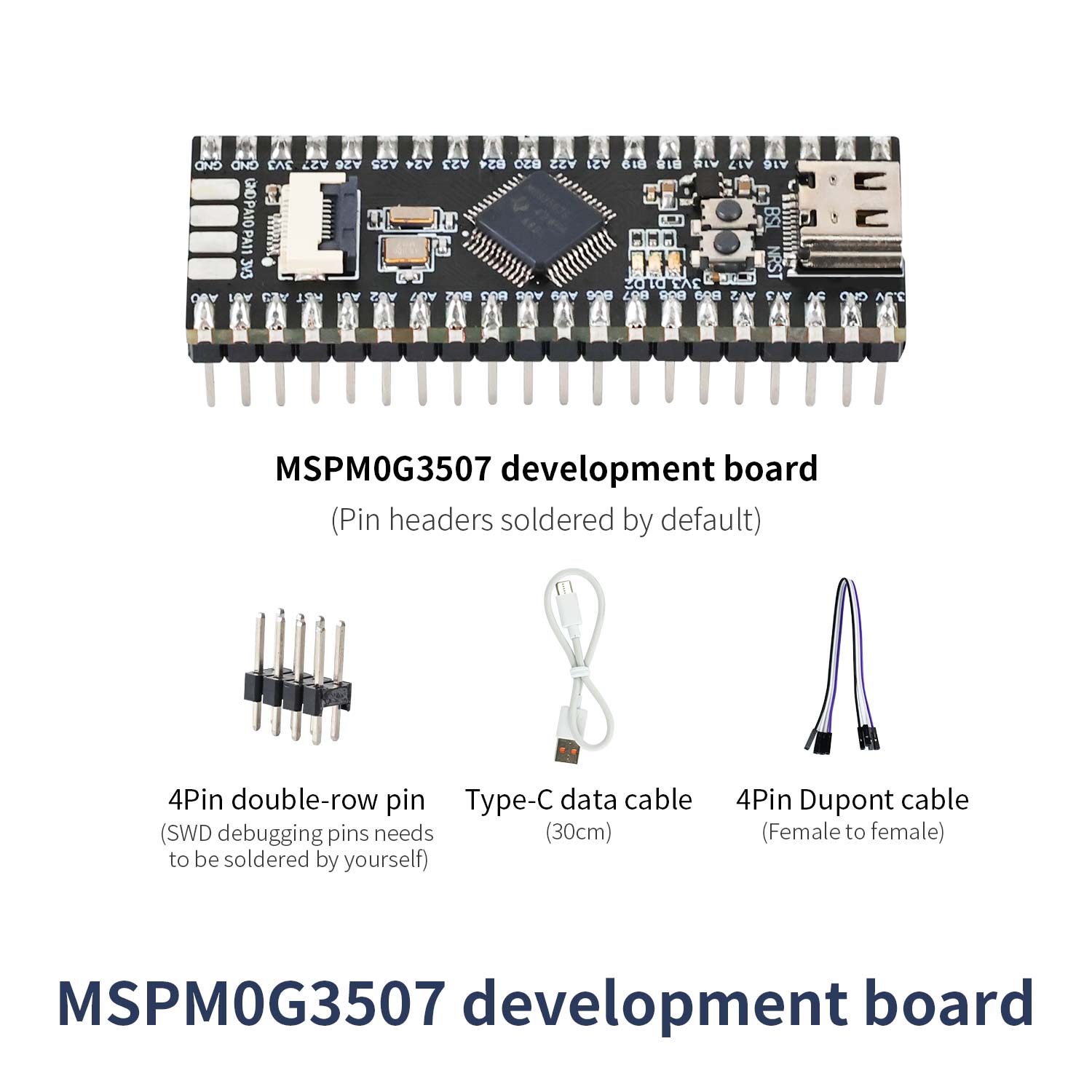

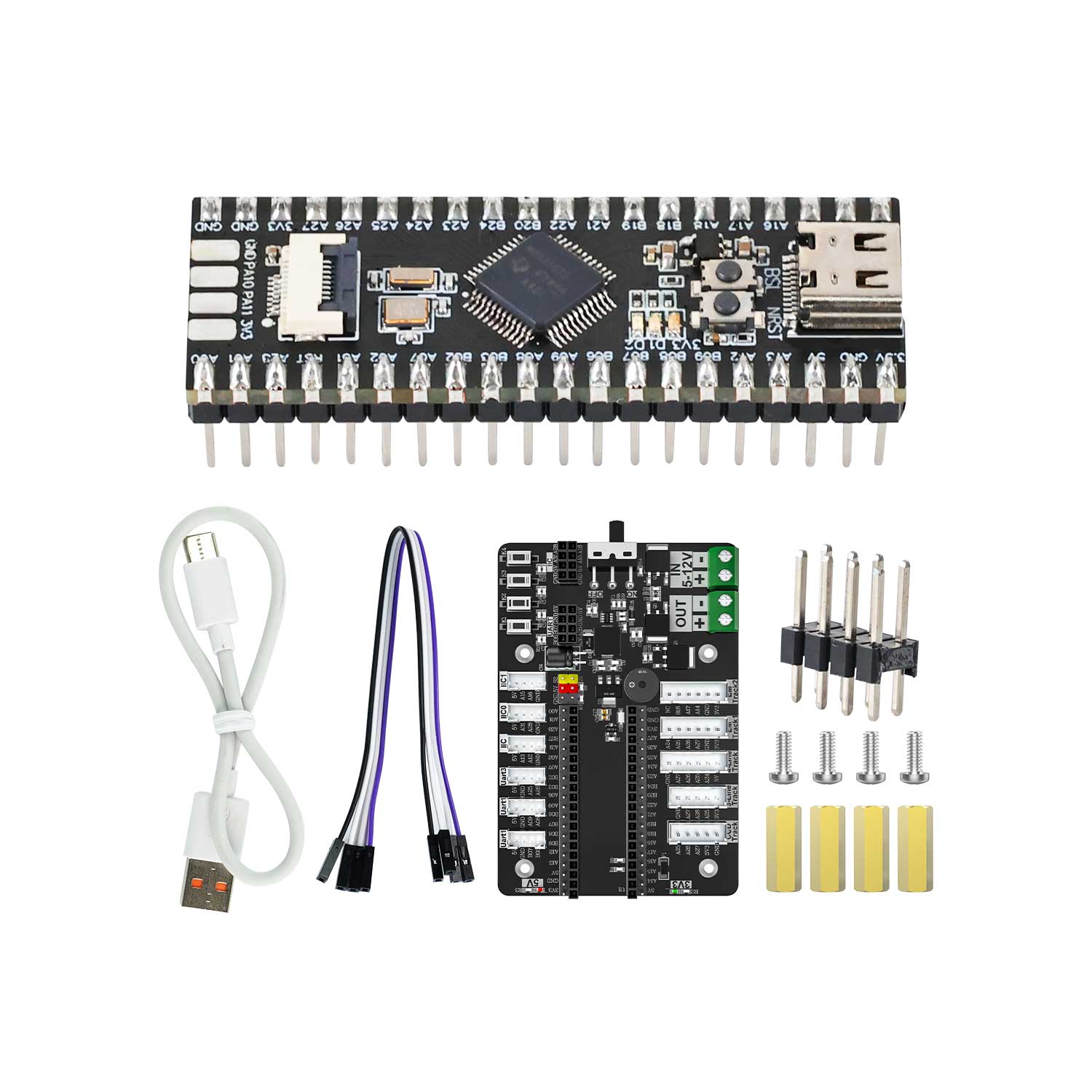

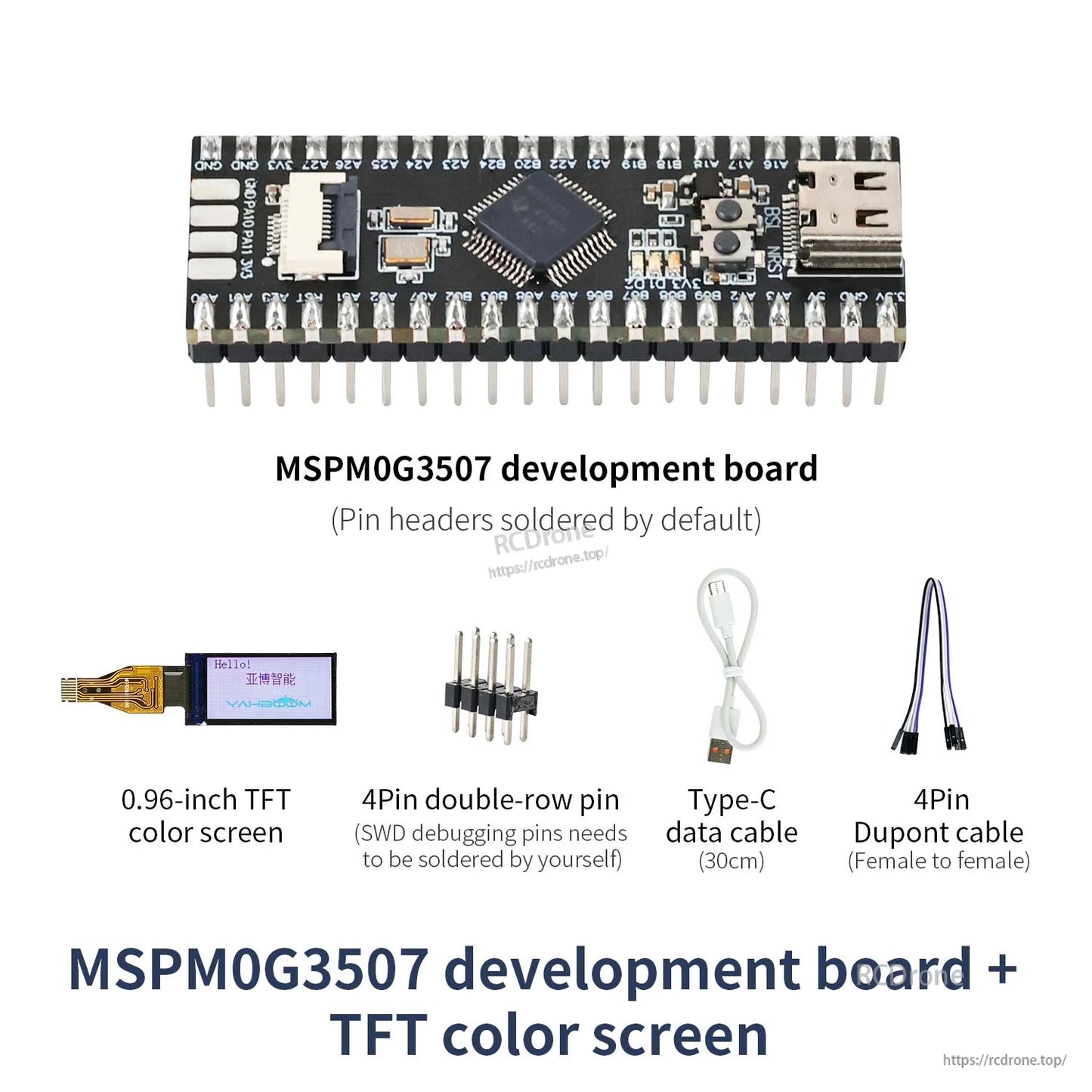

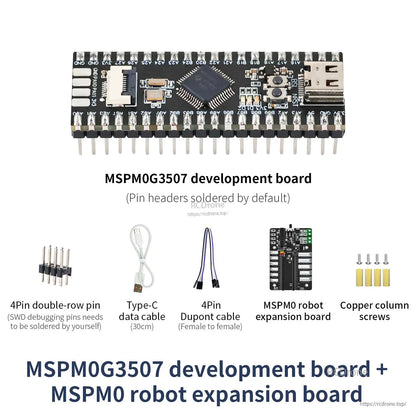

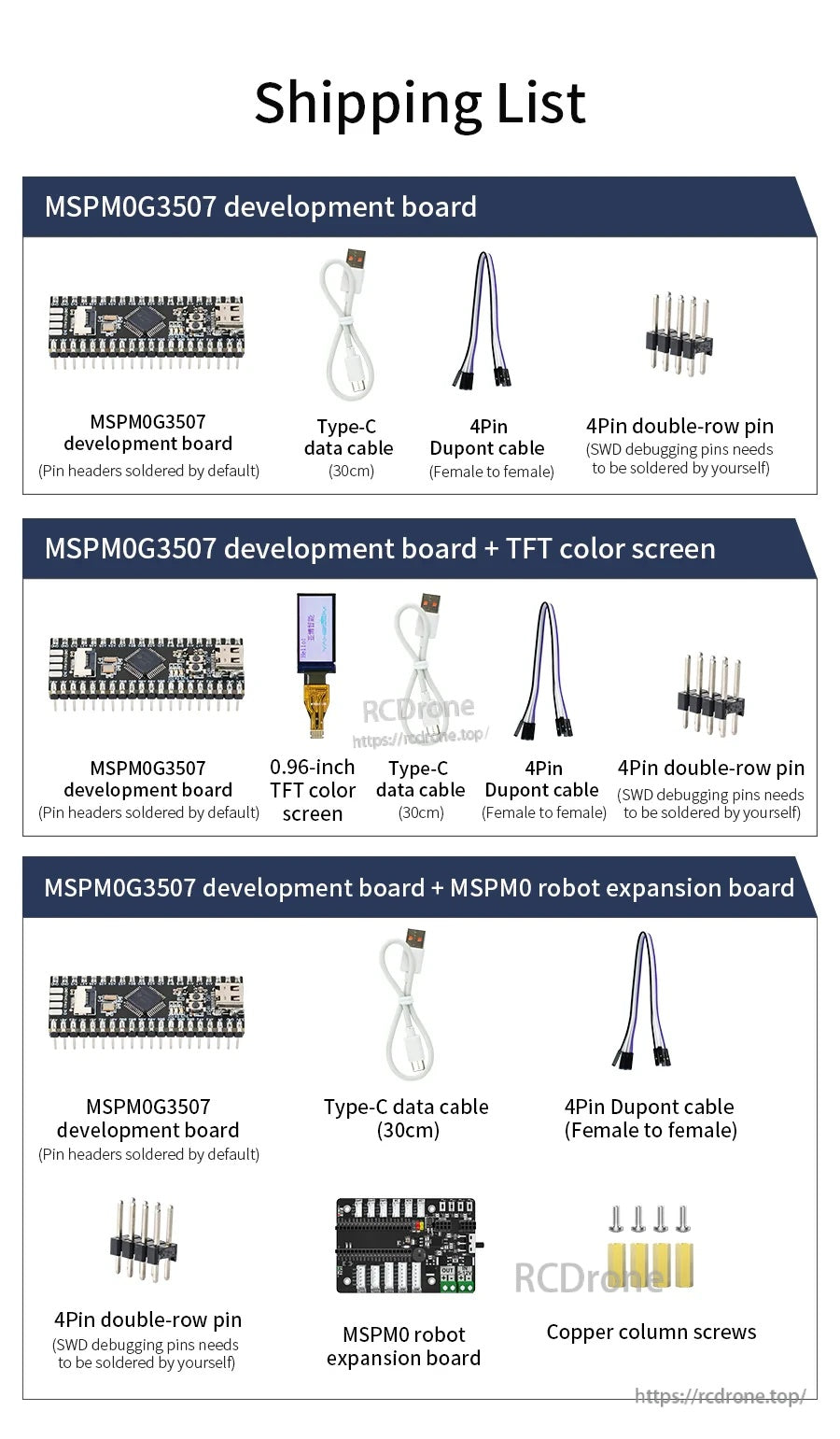

W zestawie znajduje się płytka rozwojowa MSPM0G3507 z kablem danych USB-C, przewodem Dupont 4-pin oraz pinami nagłówkowymi, a opcjonalne zestawy zawierają ekran TFT o przekątnej 0,96 cala lub płytkę rozszerzeń robota MSPM0 oraz dystanse i 4

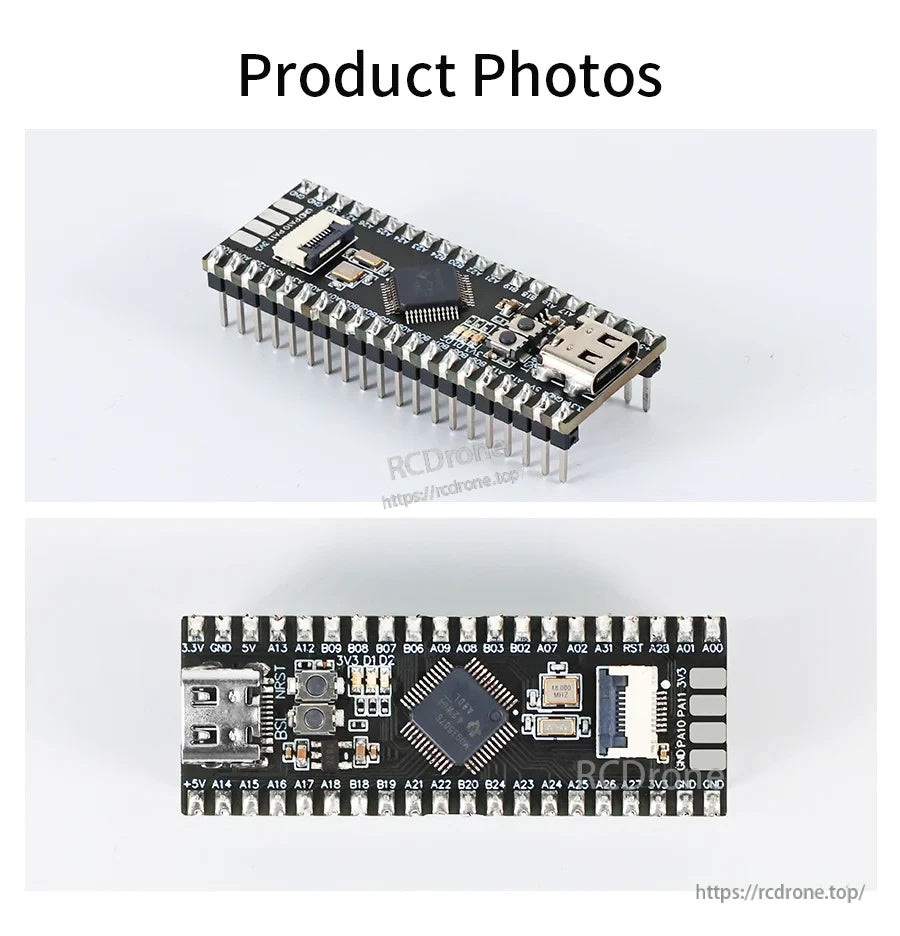

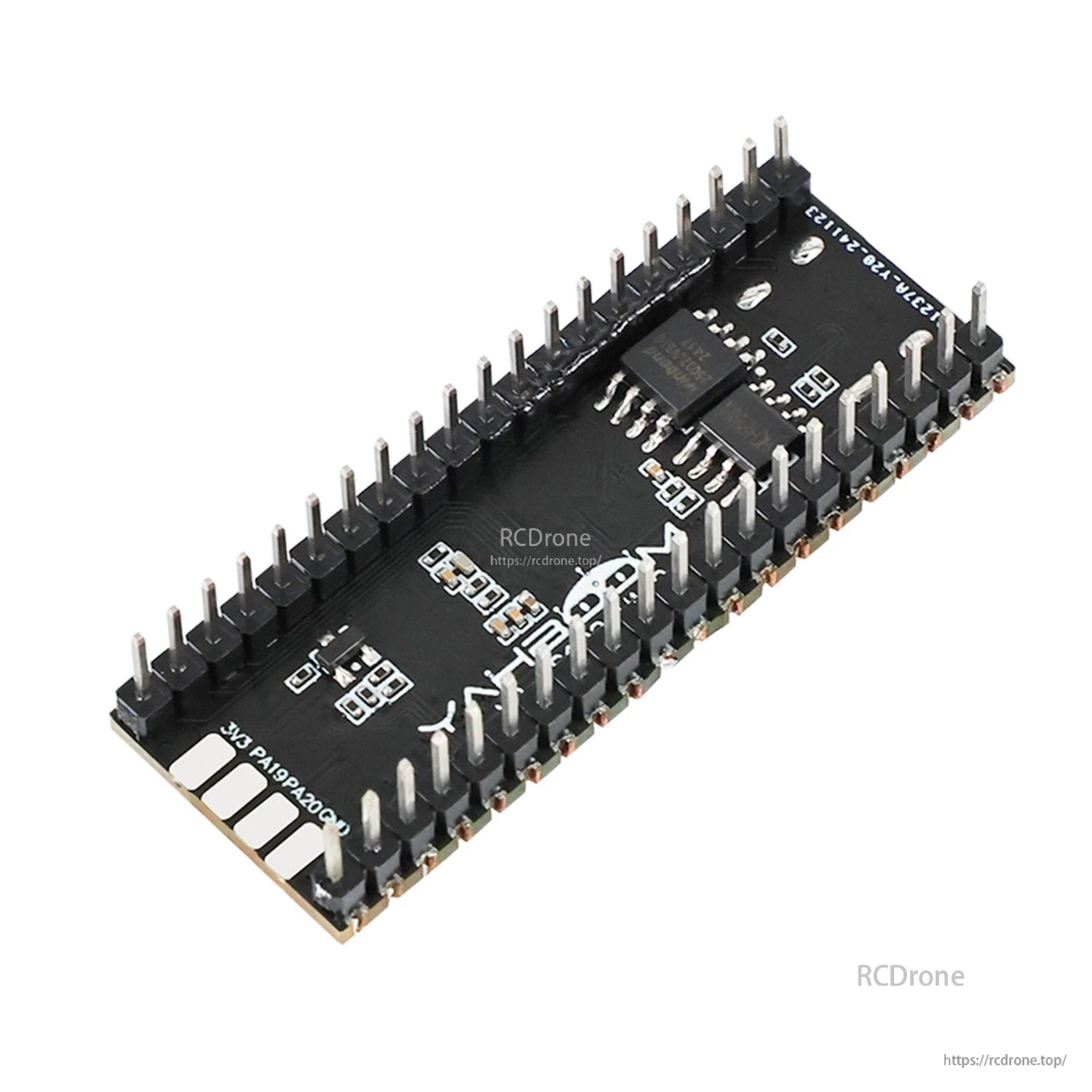

Złącze USB-C oraz wyraźnie oznakowany układ GPIO 40-pin ułatwiają okablowanie i prototypowanie na płytce MSPM0G3507.
