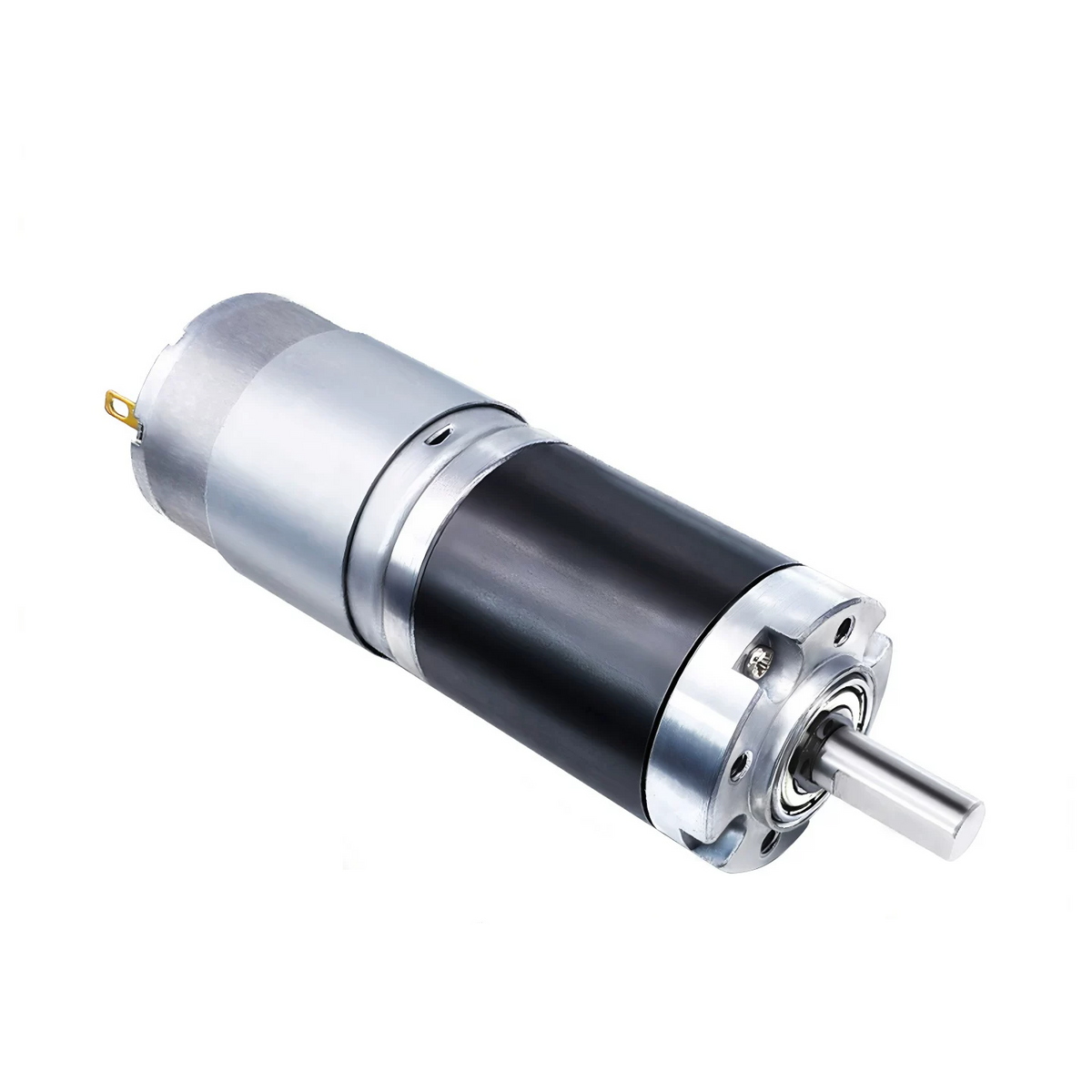

28GP-385 планетарный редукторный мотор
28мм щеточный DC мотор с металлическими планетарными редукторами, центрированным выходным валом 6мм и реверсивным вращением. Кодировщик не указан.
Выберите вашу конфигурацию
Выберите номинальное напряжение DC и скорость без нагрузки, диаметр вала, где это возможно, и комплект аксессуаров. Фактическая скорость уменьшается под нагрузкой. Аксессуары включены только в том случае, если они указаны в выбранном комплекте.
Технические характеристики
- 12В или 24В DC; варианты скорости без нагрузки 12–1600 об/мин.
- Диаметр мотора 28мм и сечение мотора 38мм; редуктор L 23–40мм.
- Вал диаметром 6мм ×15мм выступ, 12мм плоский и 5мм по плоскости. Упорный выступ 17мм.
- Четыре монтажных отверстия M3 на окружности с шагом 22мм.
- Вес мотора примерно 160–220г в зависимости от передаточного отношения.
Данные о производительности поставщика
| Выходные обороты без нагрузки (RPM) | Крутящий момент 12V (kgf.cm) | Крутящий момент 24V (kgf.cm) | Передаточное отношение | Размеры редуктора L (мм) | Обороты с нагрузкой (RPM) | Вес мотора (г) |
|---|---|---|---|---|---|---|
| 1600 | 0.8 | 1 | 5 | 23 | 1300 | 160 |
| 500 | 2 | 2 | 16 | 29 | 400 | 180 |
| 320 | 3 | 3.2 | 25 | 29 | 255 | 180 |
| 125 | 5 | 5 | 64 | 34.5 | 100 | 200 |
| 80 | 7 | 7 | 100 | 34.5 | 64 | 200 |
| 64 | 10 | 10 | 125 | 34.5 | 52 | 200 |
| 53 | 13 | 13 | 151 | 34.5 | 43 | 200 |
| 25 | 20 | 20 | 320 | 40 | 20 | 220 |
| 16 | 30 | 32 | 500 | 40 | 13 | 220 |
| 12 | 45 | 50 | 688 | 40 | 9 | 220 |
8000 об/мин мотор до редукции. Нагрузочный ток/мощность: 12В 1А/12Вт; 24В 0.6А/14.4Вт. Ток без нагрузки: 0.22А при 12В, 0.13А при 24В.
Проводка и работа
Используйте источник постоянного тока, соответствующий выбранному напряжению. Никогда не подключайте мотор напрямую к бытовому переменному току. Обратное вращение достигается путем обмена проводами мотора или с помощью совместимого реверсивного контроллера.Подходящий контроллер ШИМ может регулировать скорость; снижение скорости может уменьшить доступный крутящий момент. Избегайте перегрузки и остановки работы.
Данные поставщика
Размеры и веса являются приблизительными. Мощность, ток, шум, температура и показатели непрерывной работы указаны поставщиком; условия измерения не полностью указаны. Если мощность и ток не совпадают, подтвердите фактические требования к питанию, а не предполагайте, что указанная мощность является проверенной электрической мощностью. Крутящий момент при остановке является пределом, а не рейтингом непрерывной работы. Рейтинг водонепроницаемости не предоставляется.
Содержимое упаковки
Один мотор в выбранной конфигурации, плюс только аксессуары, указанные в опции упаковки. Блок питания и контроллер скорости не включены в комплект Motor Only. Тип вилки и полные характеристики контроллера не указаны.
