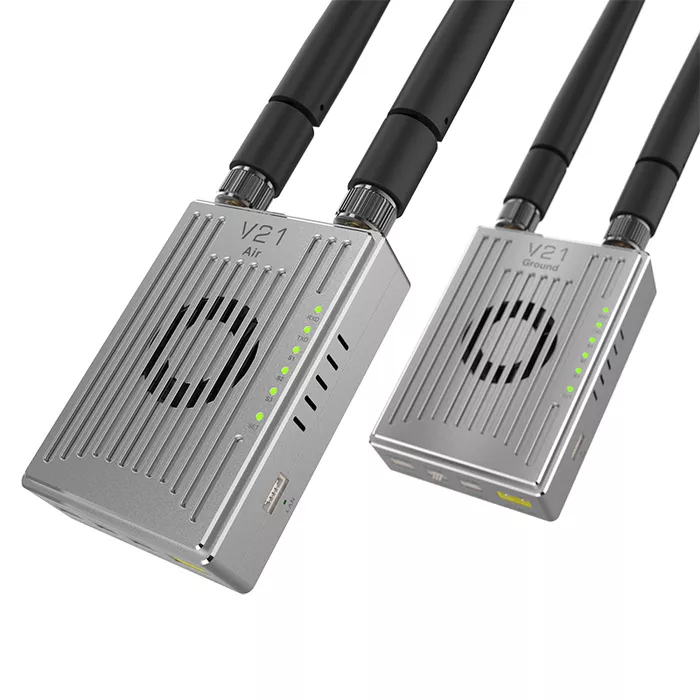

CHINOWING V21 RC Data Link, 800МГц/1.4ГГц/2.4ГГц, 15–17км LOS видео & телеметрия, двойной S-BUS, TTL/RS232

Обзор

CHINOWING V21 - это радиоуправляемая система передачи данных, предназначенная для дальнобойной видеосъемки и телеметрии. Она интегрирует передачу изображения, совместимость сетевых протоколов и прозрачную передачу данных на частотах 800MHz, 1.4GHz и 2.4GHz. Система поддерживает прозрачную передачу для бесшовной передачи изображения/данных, двойной S-BUS I/O для интеграции с удаленным управлением и TTL/RS232 последовательный интерфейс для гибкого подключения устройств. LAN видео I/O позволяет подключаться к IPC устройствам или ПК. Типичная задержка составляет 20 мс от Tx до Rx.

Ключевые особенности

• 3-в-1 цифровое картографирование: передача изображения, совместимость сетевых протоколов и прозрачная передача данных

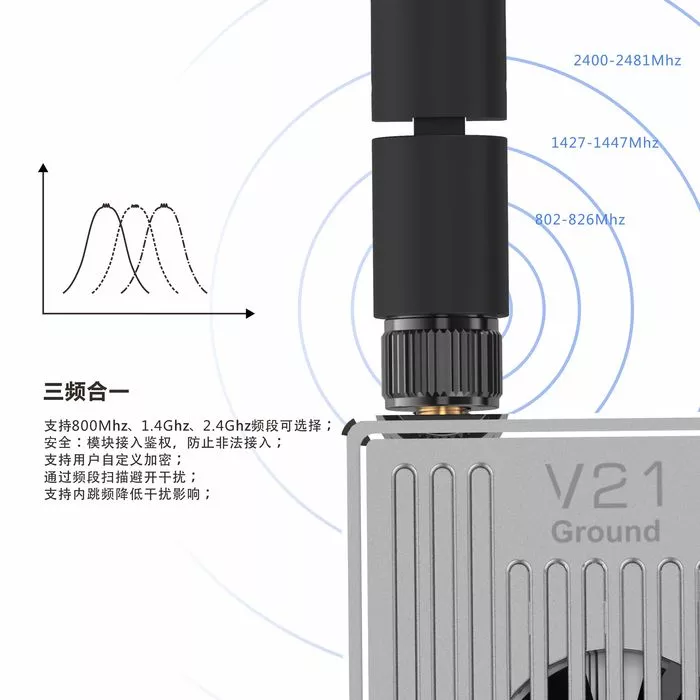

• Многочастотная работа: 800MHz, 1.4GHz, 2.4GHz
• Прозрачная передача, совместимая с общими сетевыми протоколами

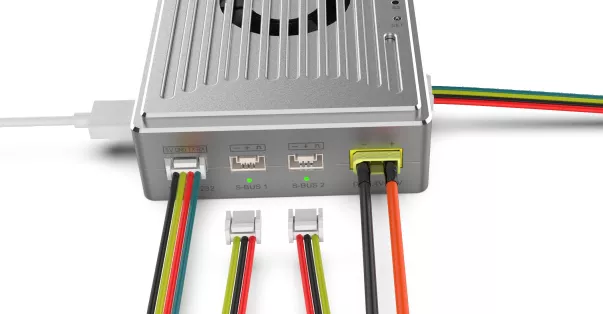

• Двойные входы/выходы S-BUS для интеграции с RC

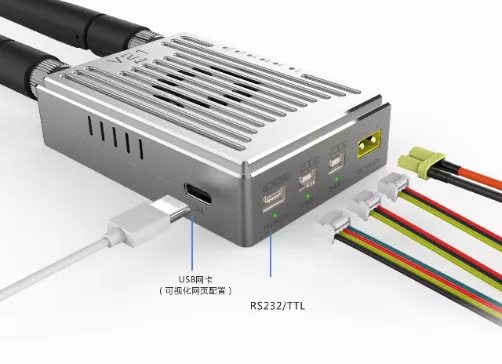

• Серийный порт (по умолчанию TTL; опционально RS232), полный дуплекс с регулируемой скоростью передачи
• Вход/выход LAN для подключения IPC/PC

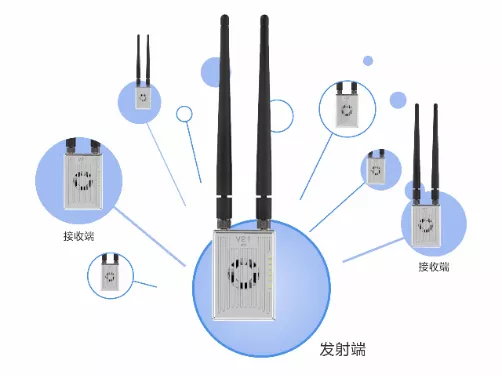

• Сетевое взаимодействие "точка-точка" и "многоточечное" для совместной работы устройств
• Модуль E11 (опционально) расширяет один сетевой порт и три серийных порта
• Регулируемая выходная мощность (-40–25dbm)
• Интерфейс питания XT30; широкий диапазон входного напряжения 7.4–50V

Спецификации

Применения

• Платформы БПЛА/РС, требующие видеосигнала и телеметрии на дальние расстояния

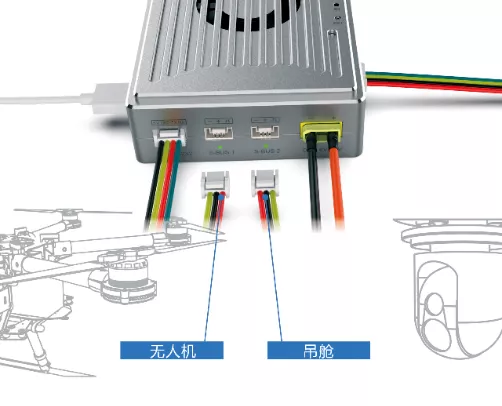

• Возврат видео с карданного подвеса/IPC на наземные станции или ПК
• Сетевые решения "точка-многоточие" для координированных устройств

Руководства

• Руководство пользователя Chinowing V21 (PDF, 1.5MB)
• Программное обеспечение для обновления прошивки (ZIP, 45.4MB)
• Прошивка: V21TX_V1.2_HW_3.0_SW_3.1.1.bin (25.7KB)
• Прошивка: V21RX_V1.2_HW_5.0_SW_3.1.0.bin (28.1KB)
