Бесколлекторный мотор DarwinFPV Bling Series 1104 5000KV для FPV-дронов, 12В 3S, для Toothpick 2-3 дюйма & 2-дюймовый CineWhoop
Бесколлекторный мотор DarwinFPV Bling Series 1104 5000KV для FPV-дронов, 12В 3S, для Toothpick 2-3 дюйма & 2-дюймовый CineWhoop
DarwinFPV
Не удалось загрузить сведения о доступности самовывоза
Обзор

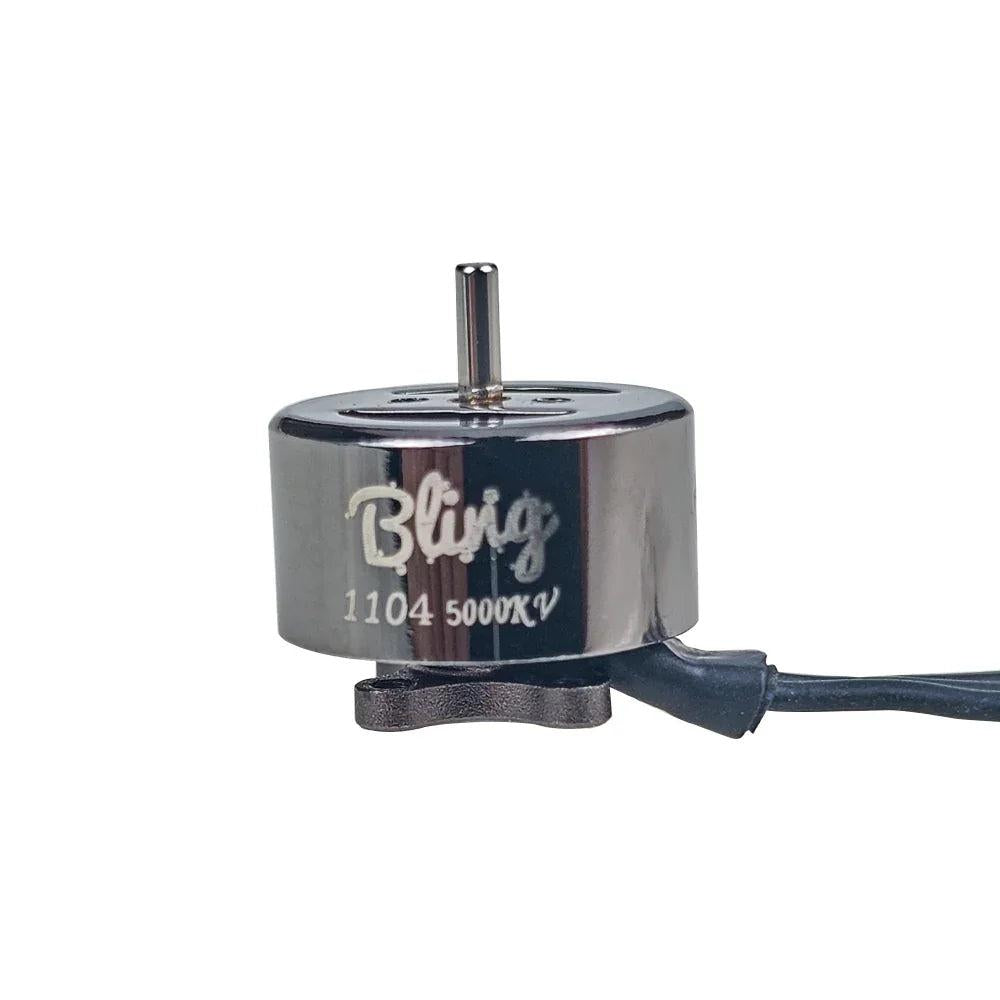

Мотор безщеточного FPV дрона DarwinFPV Bling Series Bling 1104 5000KV разработан для небольших сборок, с указанными применимыми моделями, включая FPV дроны toothpick размером 2–3 дюйма и FPV дроны CineWhoop размером 2 дюйма. Он имеет внешний вид, вдохновленный бриллиантом, с электропокрытием и магнитной схемой, направленной на повышение эффективности для более продолжительного времени полета на одной зарядке.
Ключевые особенности

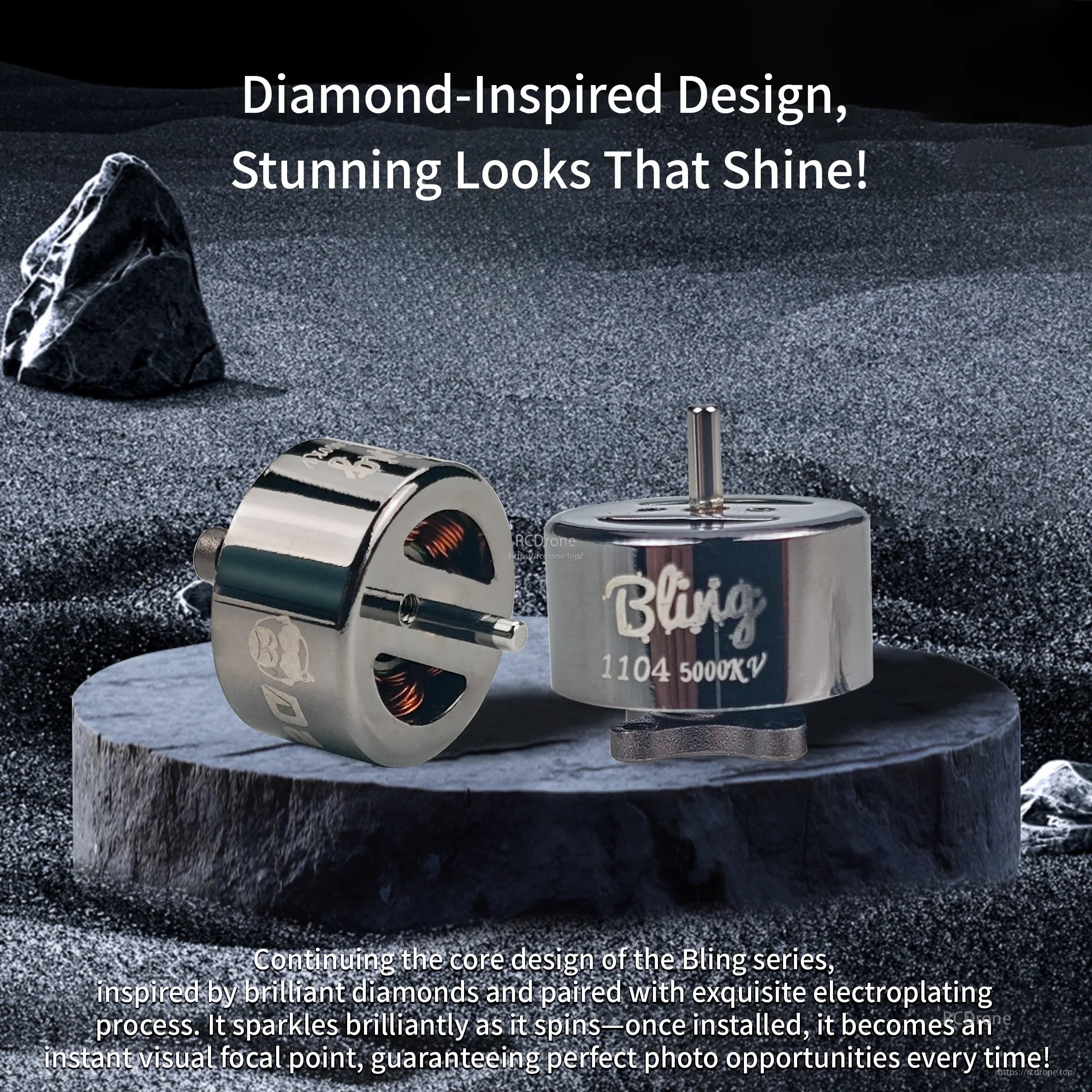

- Дизайн с электропокрытием, вдохновленный бриллиантом, для уникального внешнего вида во время вращения
- Магнитная схема (концепция для аэрофотоаппаратов) для повышения энергетической эффективности
- Премиум материалы: подшипники NSK, магниты N52H и медные обмотки, устойчивые к высоким температурам до 220°C
- Ротор с одноцелевой формовкой

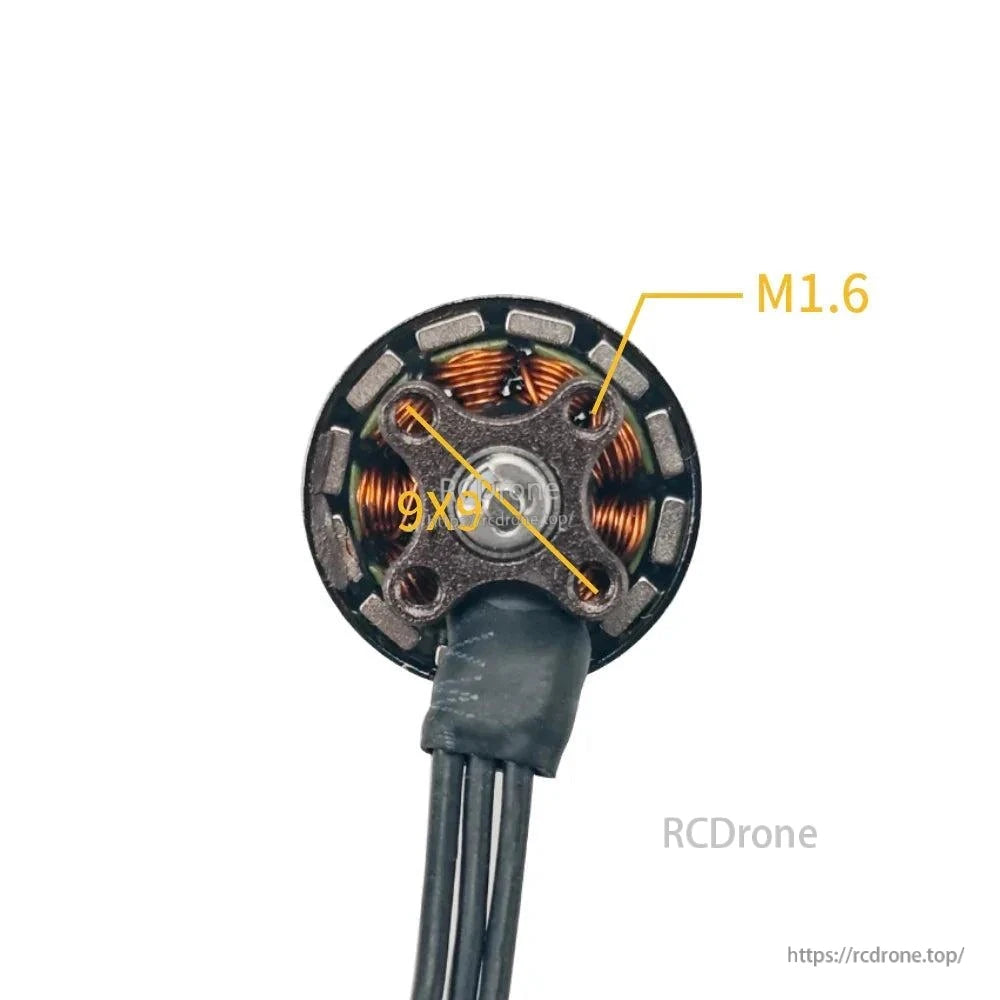

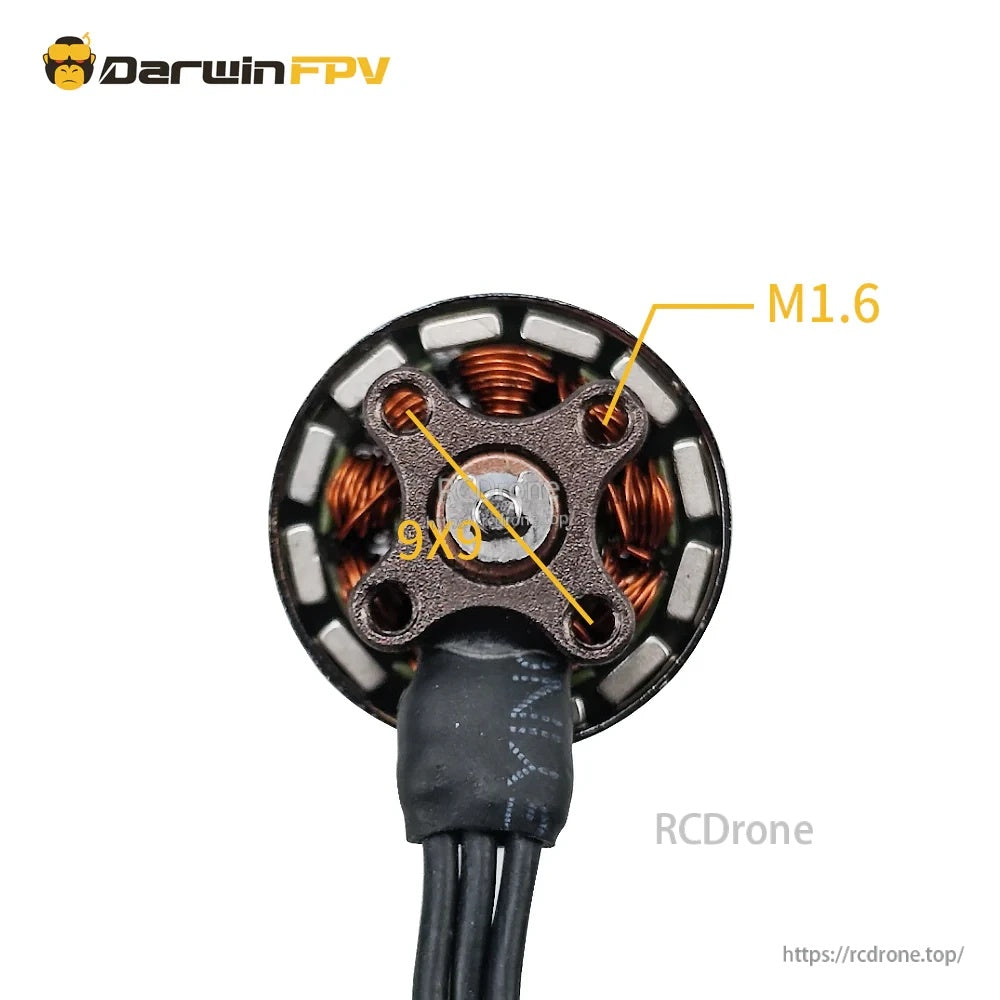

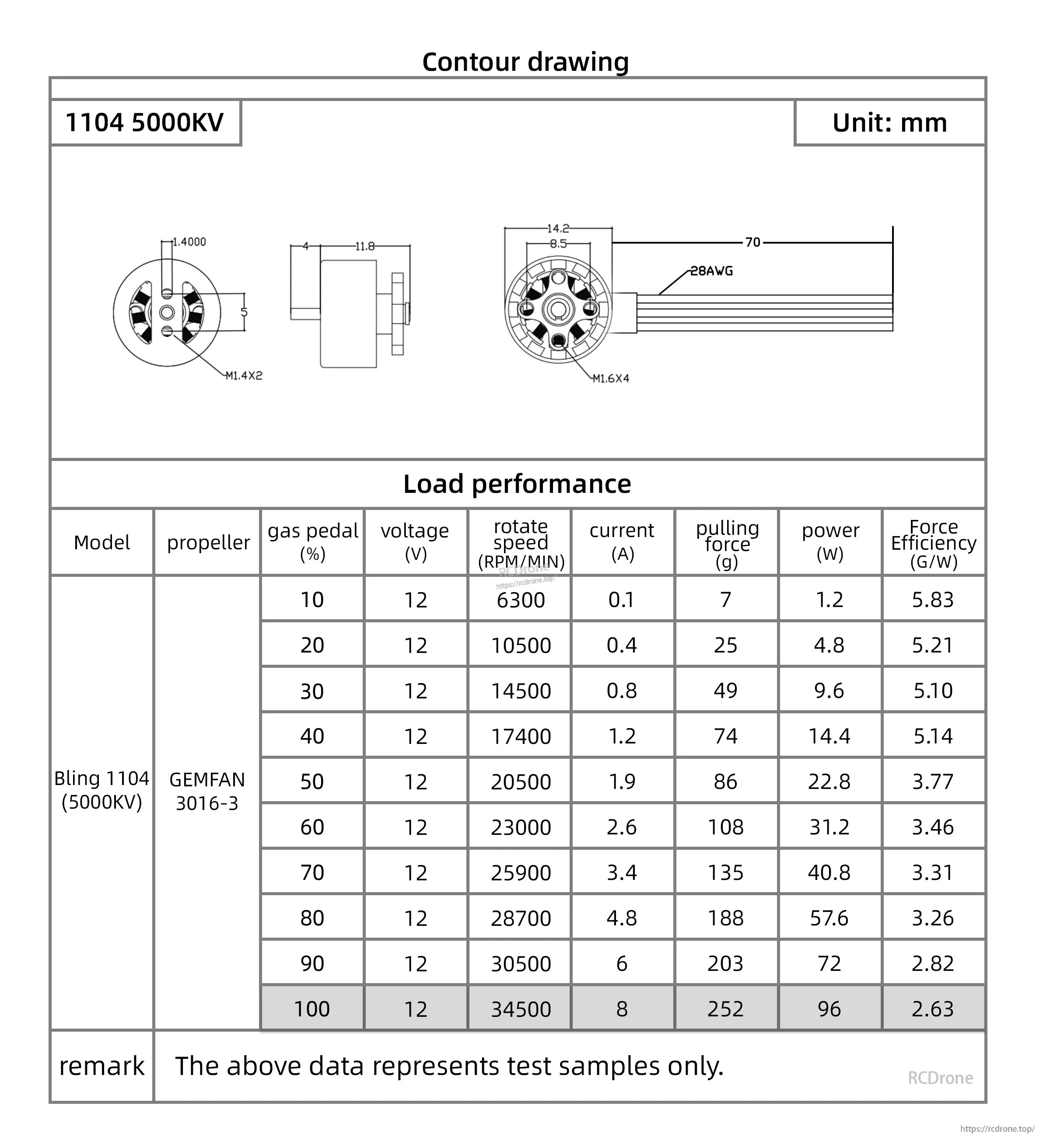

- Монтаж M1.6; схема монтажа указана как 8.5 x 8.5 мм (также обозначается как 9 x 9 на схеме основания мотора)

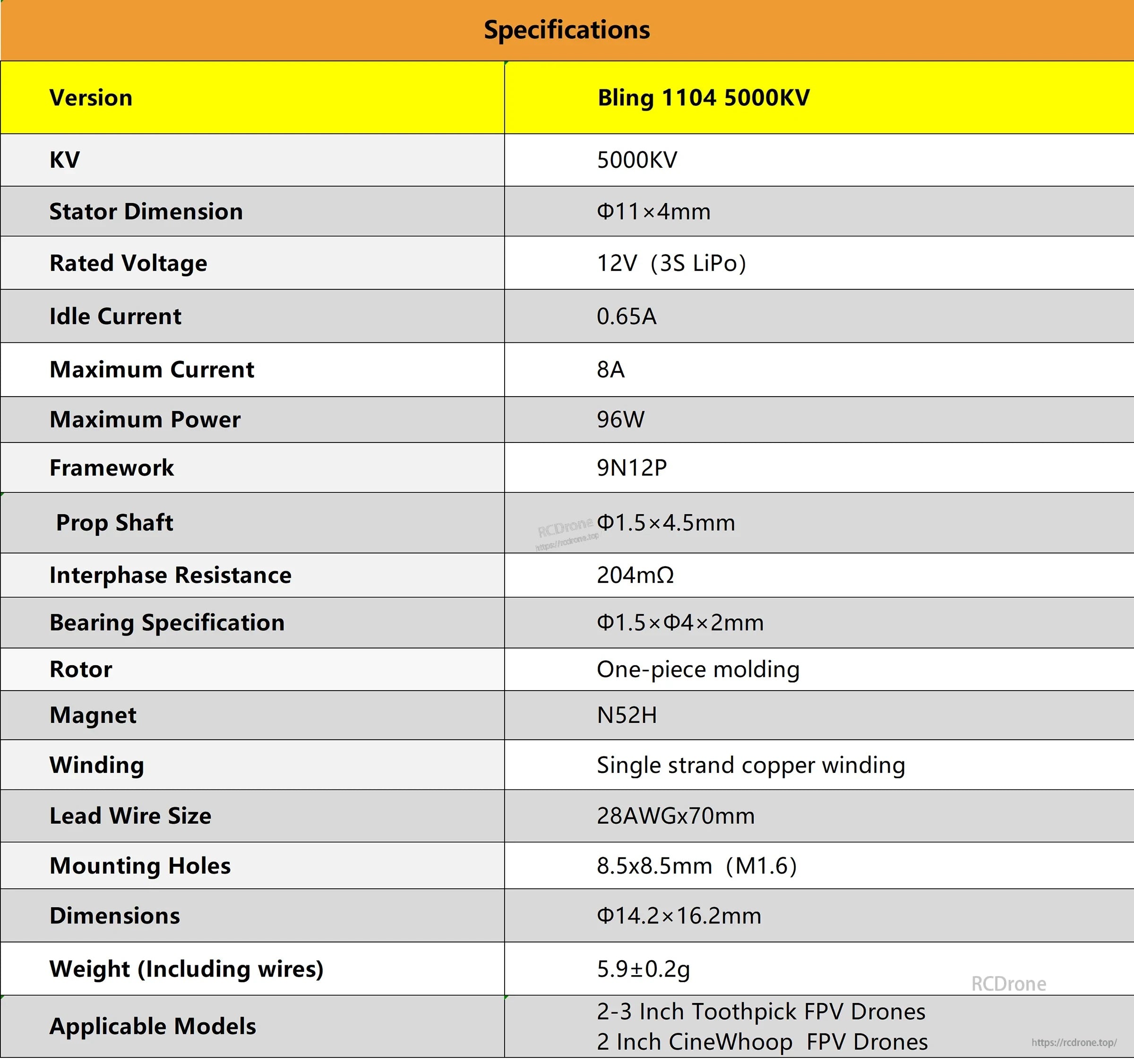

Спецификации
| Версия | Bling 1104 5000KV |
| KV | 5000KV |
| Размер статора | Φ11 x 4 мм |
| Номинальное напряжение | 12В (3S LiPo) |
| Ток в холостом режиме | 0.65A |
| Максимальный ток | 8A |
| Максимальная мощность | 96W |
| Конструкция | 9N12P |
| Вал пропеллера | Φ1.5 x 4.5 мм |
| Сопротивление между фазами | 204 мΩ |
| Спецификация подшипника | Φ1.5 x Φ4 x 2 мм |
| Ротор | Литье в одной детали |
| Магнит | N52H |
| Обмотка | Одножильная медная обмотка |
| Размер проводов | 28AWG x 70 мм |
| Отверстия для крепления | 8.5 x 8.5 мм (M1.6) |
| Размеры | Φ14.2 x 16.2 мм |

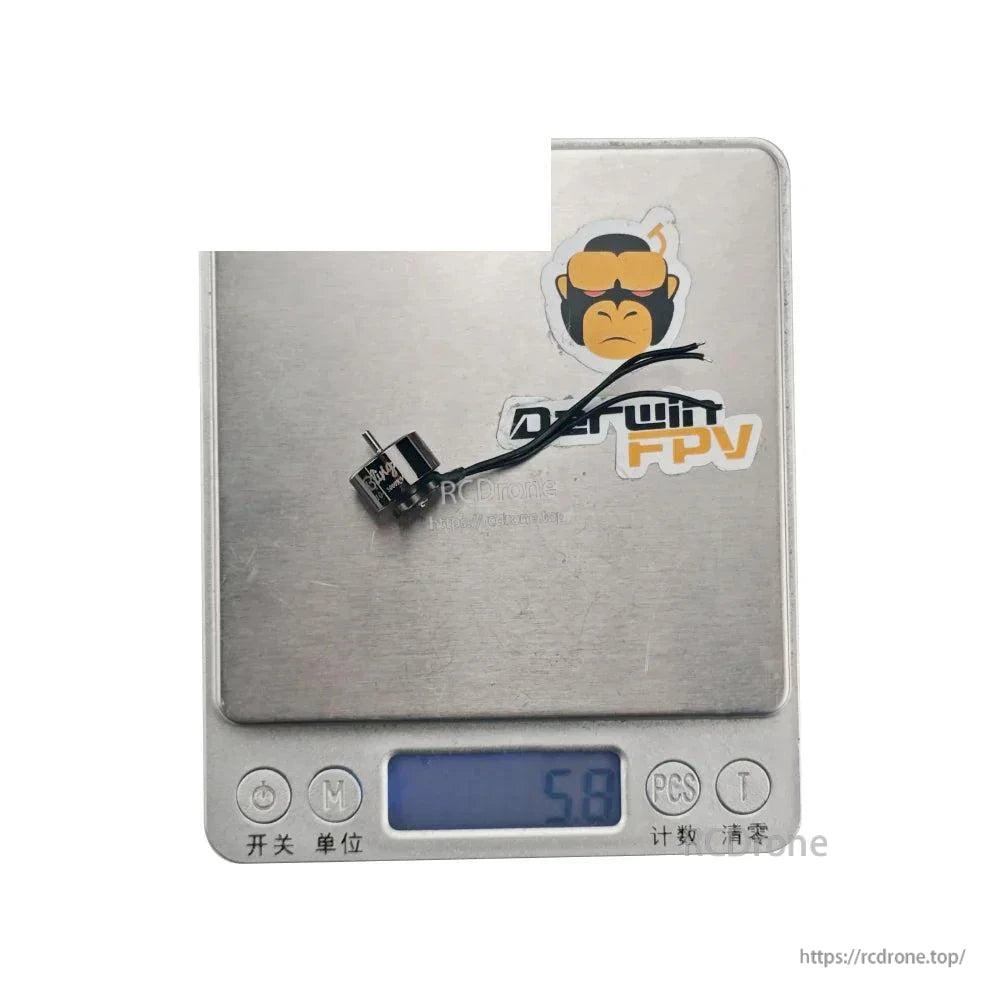

| Вес (включая провода) | 5.9 ± 0.2 г |
| Применимые модели | FPV дроны Toothpick 2–3 дюйма; FPV дроны CineWhoop 2 дюйма |

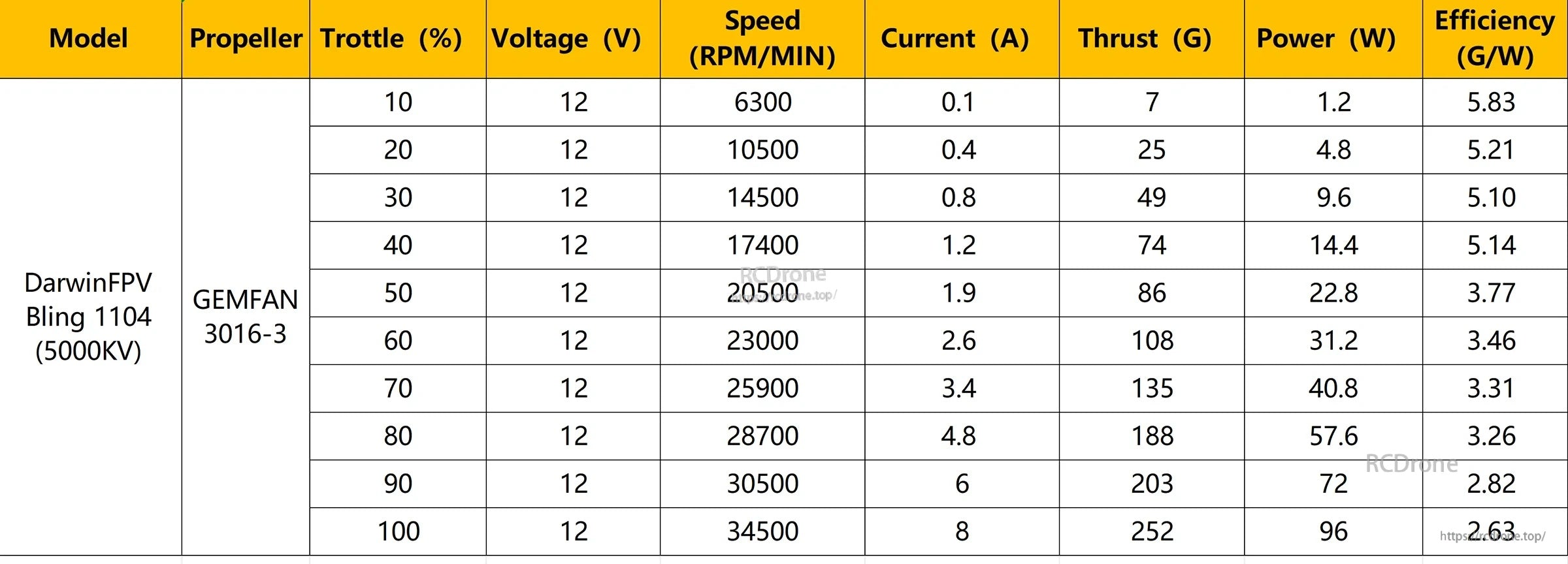

Данные о производительности (только тестовые образцы)
Условия тестирования: DarwinFPV Bling 1104 (5000KV) с пропеллером GEMFAN 3016-3 при 12V.
| Дроссель (%) | Напряжение (В) | Скорость (об/мин) | Ток (А) | Тяга (г) | Мощность (Вт) | Эффективность (г/Вт) |
|---|---|---|---|---|---|---|
| 10 | 12 | 6300 | 0.1 | 7 | 1.2 | 5.83 |
| 20 | 12 | 10500 | 0.4 | 25 | 4.8 | 5.21 |
| 30 | 12 | 14500 | 0.8 | 49 | 9.6 | 5.10 |
| 40 | 12 | 17400 | 1.2 | 74 | 14.4 | 5.14 |
| 50 | 12 | 20500 | 1.9 | 86 | 22.8 | 3.77 |
| 60 | 12 | 23000 | 2.6 | 108 | 31.2 | 3.46 |
| 70 | 12 | 25900 | 3.4 | 135 | 40.8 | 3.31 |
| 80 | 12 | 28700 | 4.8 | 188 | 57.6 | 3.26 |
| 90 | 12 | 30500 | 6 | 203 | 72 | 2.82 |
| 100 | 12 | 34500 | 8 | 252 | 96 | 2.63 |

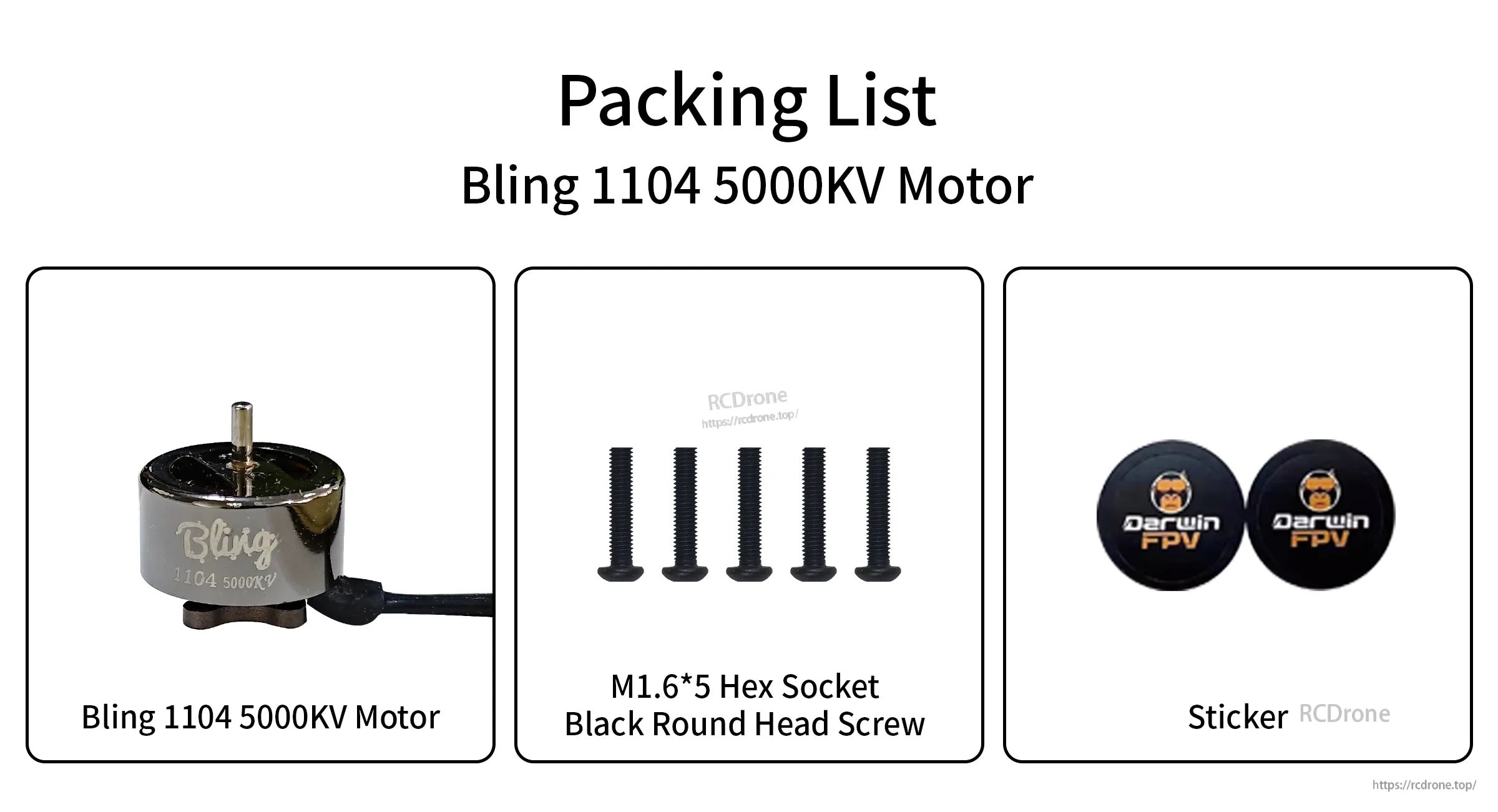

Что включено
- 1 x Bling 1104 5000KV мотор
- 5 x M1.6 x 5 шестигранные черные круглые головки винтов
- 2 x наклейки DarwinFPV
Применения
- FPV дроны с зубочисткой 2–3 дюйма
- FPV дроны CineWhoop 2 дюйма
- Легкие сборки 3S (12V), требующие мотора размера 1104
Для вопросов совместимости сборки (выбор пропеллера, винты или настройка 3S), свяжитесь с support@rcdrone.top or посетите https://rcdrone.top/.
Детали

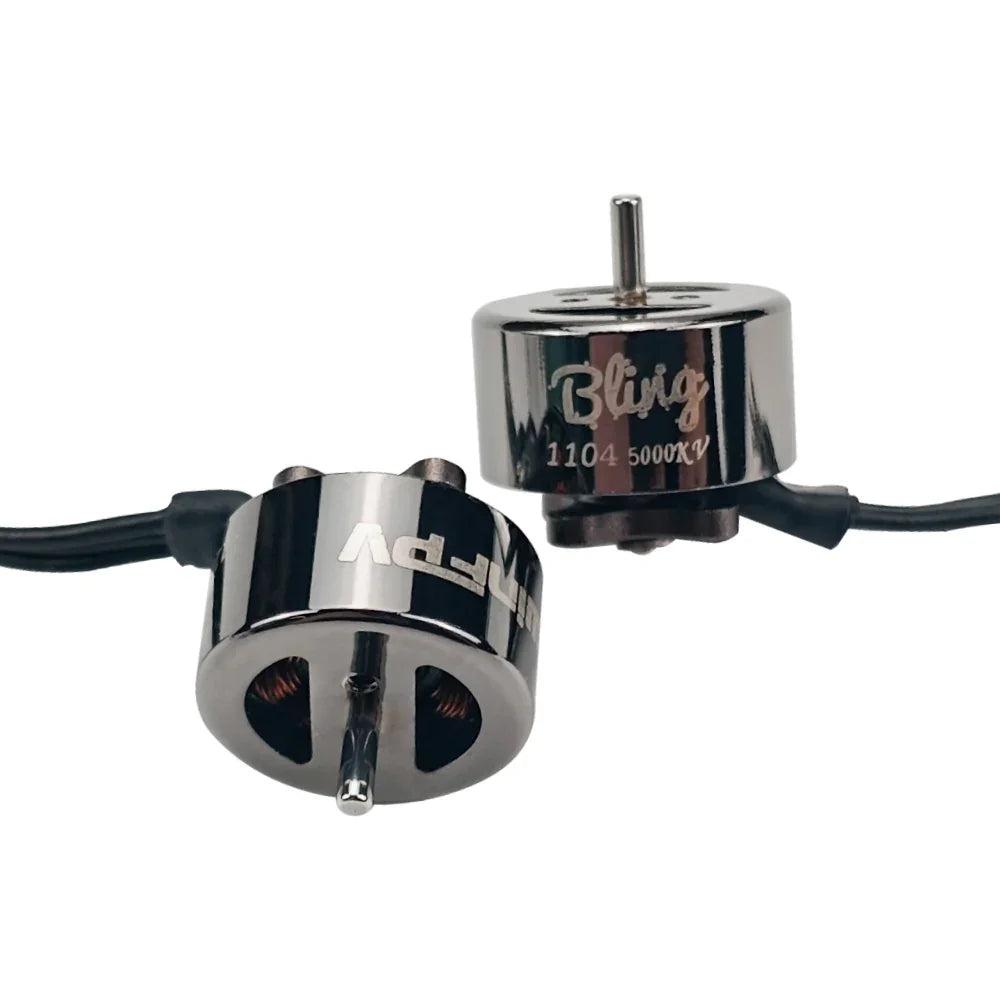

Мотор Bling Series 1104 5000KV сочетает в себе внешний вид, вдохновленный бриллиантами, с компактным размером 1104 для небольших FPV сборок.

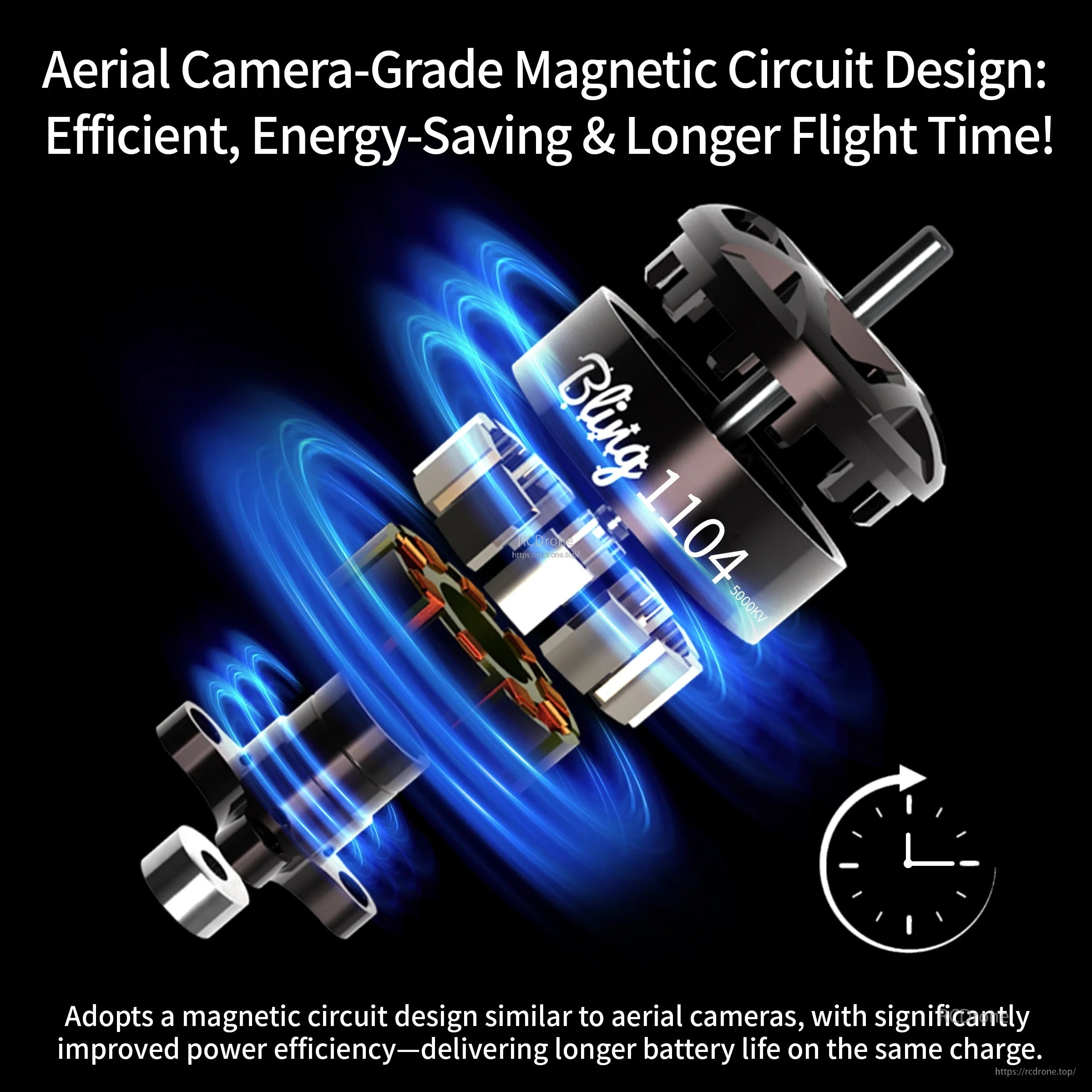

Магнитная схема фокусируется на эффективности, чтобы помочь увеличить время полета на одной и той же батарее 3S (12V).

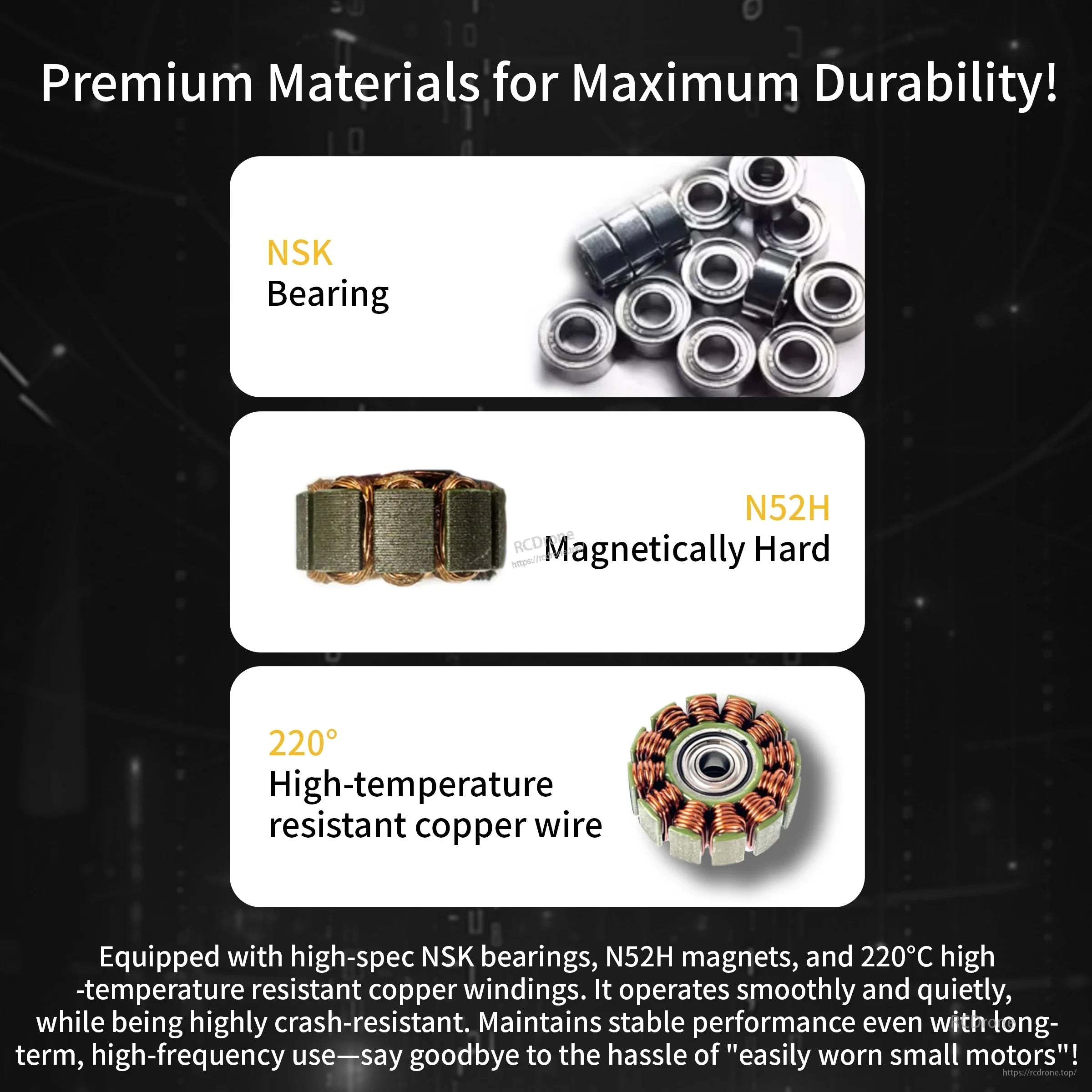

Премиум внутренние компоненты — подшипники NSK, магниты N52H и медные обмотки с температурным рейтингом 220°C — обеспечивают плавную и долговечную работу.
Ключевые характеристики на первый взгляд: 5000KV на 3S (12V), максимальная мощность 96W и вес 5.9 г, включая провода.

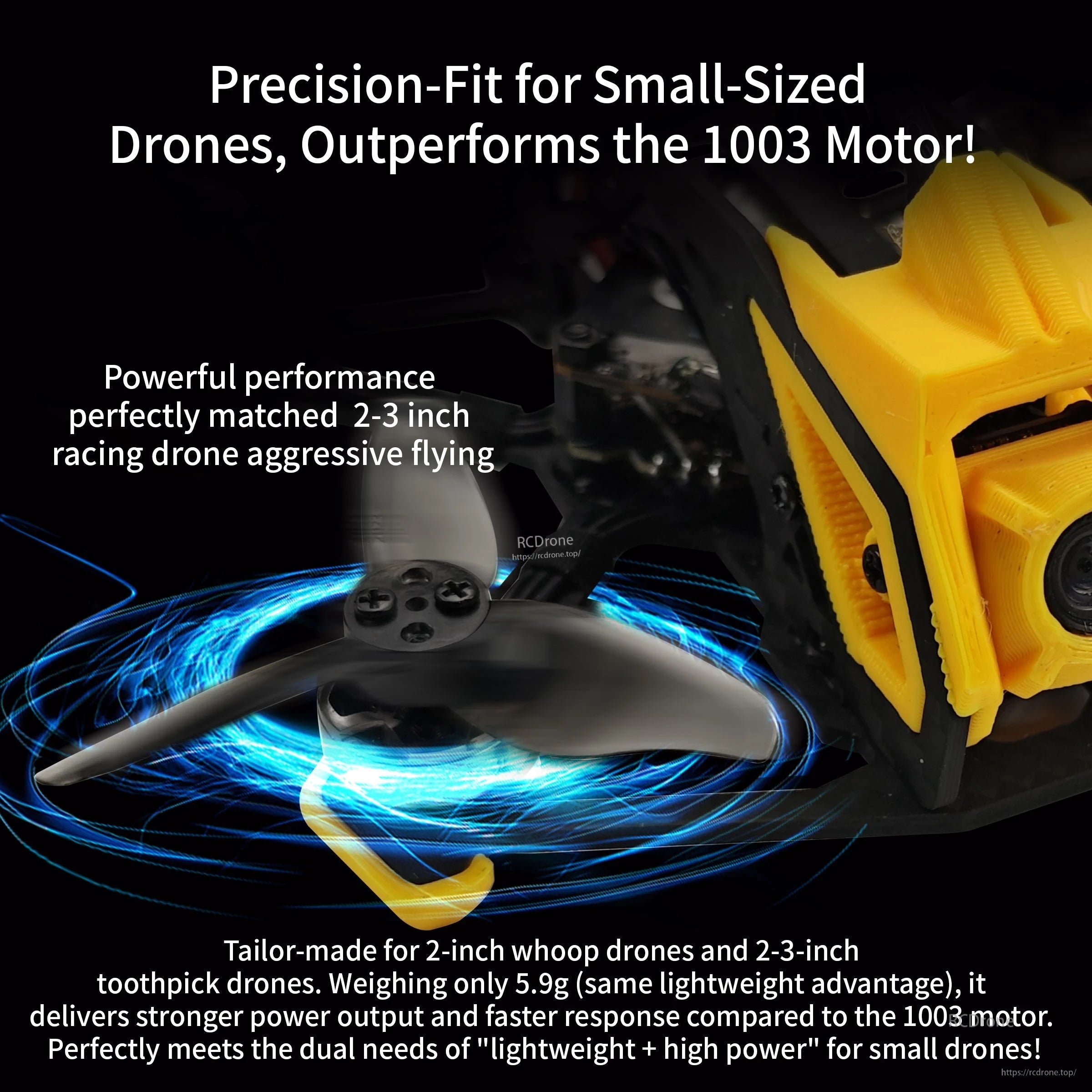

Монтажный шаблон M1.6 (9×9) помогает подтвердить совместимость с распространенными рамами toothpick размером 2–3 дюйма и 2-дюймовыми CineWhoops.
Все необходимое для установки мотора включено: мотор, пять винтов M1.6×5 и две наклейки DarwinFPV.
