Аналоговые EC-датчики DFRobot Gravity DFR0300 (K=1) & DFR0300-H (K=10) для Arduino/Raspberry Pi, комплекты для измерения проводимости от пресной до морской воды

Обзор

Объедините DFRobot DFR0300 (K=1) и DFR0300-H (K=10) в одну серию EC (электрическая проводимость), охватывающую пресную воду/питательные растворы до высокосоленой морской воды/рассол. Оба устройства поддерживают вход 3.0–5.0 V, BNC-пробы + сигнал PH2.0-3Pin, AC возбуждение (уменьшает поляризацию для стабильных показаний и более длительного срока службы зонда) и подключение и использование с Arduino/Raspberry Pi.

• DFR0300 использует двухточечную калибровку (1413 µS/cm & 12.88 mS/cm), рекомендуемый диапазон 1–15 mS/cm (поддерживает 0–20 mS/cm).

• DFR0300-H использует однопоточную калибровку для 10–100 mS/cm высоко-EC жидкостей (морская вода, концентрированный рассол).
  Алгоритм компенсации температуры доступен в библиотеках; для достижения наилучшей точности добавьте водонепроницаемый температурный датчик DS18B20 для автоматической компенсации.

Применения: гидропоника/аквапоника, пресноводные &и морские аквариумы, аквакультура, мониторинг окружающей среды &и сточных вод, самодельные многопараметрические приборы для измерения качества воды.

Выбор модели

• DFR0300 (K=1): низкая–средняя проводимость (пресная вода, питательный раствор); поддерживает 0–20 мС/см; рекомендуется 1–15 мС/см.

• DFR0300-H (K=10): высокая проводимость (морская вода, рассол, сточные воды с высоким содержанием соли); 10–100 мС/см.
  Совет: Для широкого охвата используйте обе датчика K=1 и K=10 с программируемыми профилями калибровки.

  html

Ключевые особенности (обе модели)

• Подключи &и работай: Гравитационный разъем + BNC зонд; без пайки

• AC возбуждение + аппаратная фильтрация: более низкая поляризация/джиттер, более стабильные показания

• Широкий диапазон питания: 3.0–5.0 В; совместим с 5 В &и 3.3 В МКУ

• Калибровка: автоматическое распознавание стандартных растворов

  • DFR0300: двухточечная (1413 µS/cm, 12. 88 мСм/см)

  • DFR0300-H: одиночная точка

• Алгоритм компенсации температуры в библиотеках (рекомендуется DS18B20 для автоматической компенсации)

• Унифицированный размер платы и разъемы для легкой механической интеграции

Спецификации

DFR0300 (K=1, лабораторный класс)

DFR0300-H (K=10, лабораторный класс)

*Лабораторные зонды не предназначены для длительного погружения; постоянное замачивание сокращает срок службы.

Что в коробке

DFR0300 (K=1)

• EC зонд (K=1, лабораторный класс) ×1

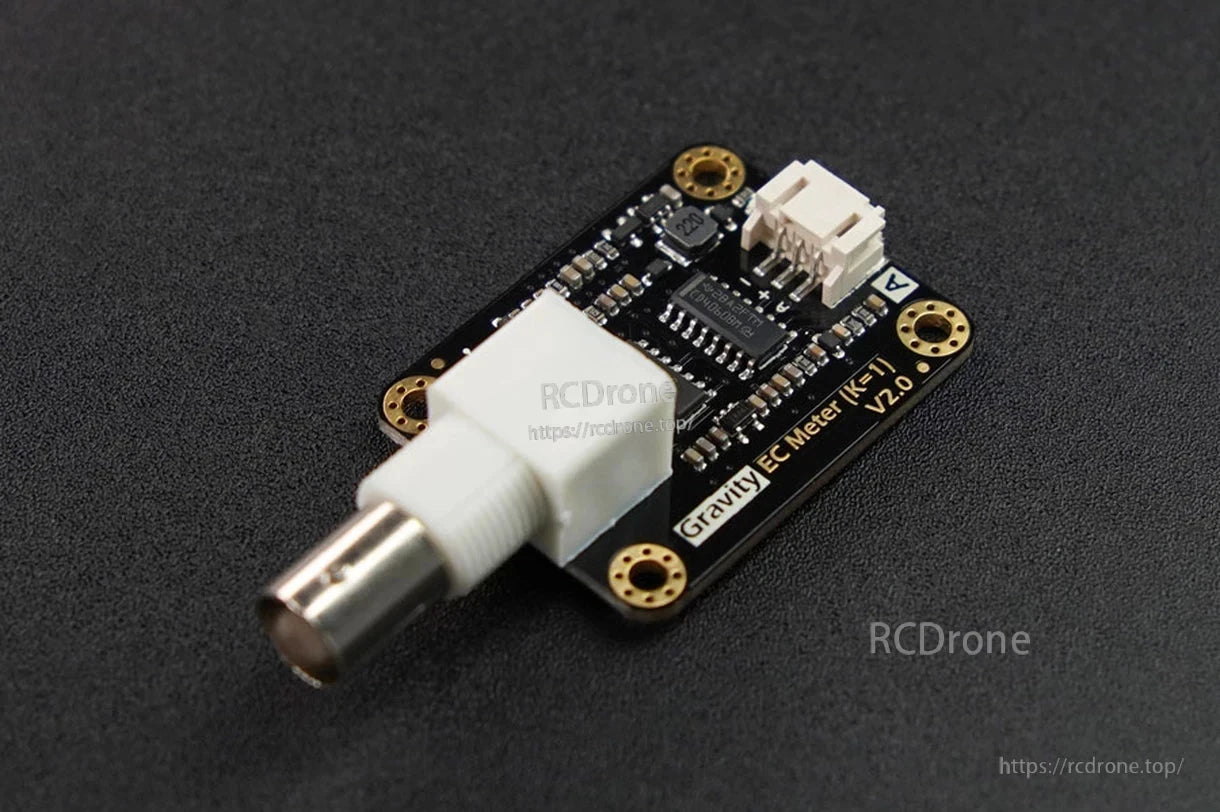

• Плата преобразования сигнала V2 ×1

• Стандартные растворы: 1413 µS/см ×2, 12. 88 мСм/см ×2

• Кабель аналогового датчика гравитации ×1

• Водонепроницаемые прокладки ×2; Винтовая крышка BNC ×1

• M3×10 нейлоновые столбы ×4; Винты M3×5 ×8

DFR0300-H (K=10)

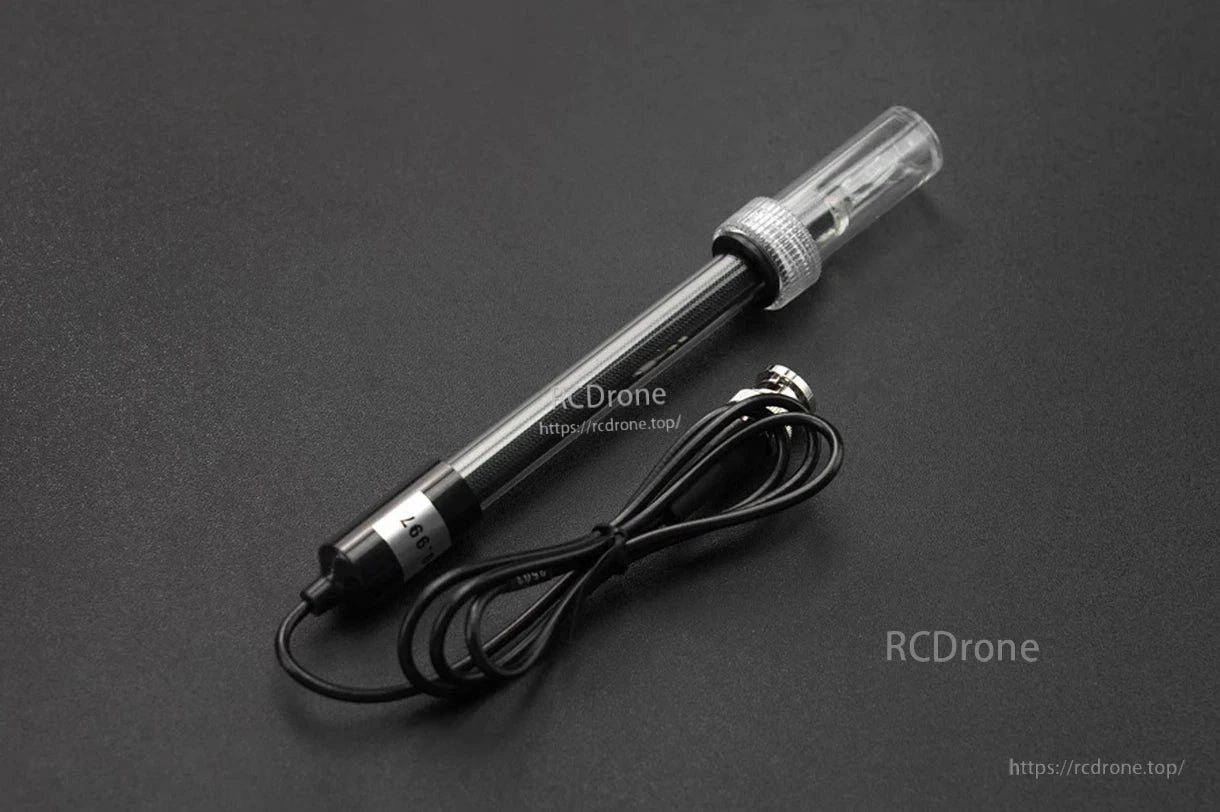

• EC зонд (K=10, лабораторный класс) ×1

• Плата преобразования сигнала ×1

• Стандартный раствор: 12.88 мСм/см ×4

• Кабель аналогового датчика гравитации ×1

• Водонепроницаемые прокладки ×2; Винтовая крышка BNC ×1

• M3×10 нейлоновые столбы ×4; Винты M3×5 ×8

Использование &и уход

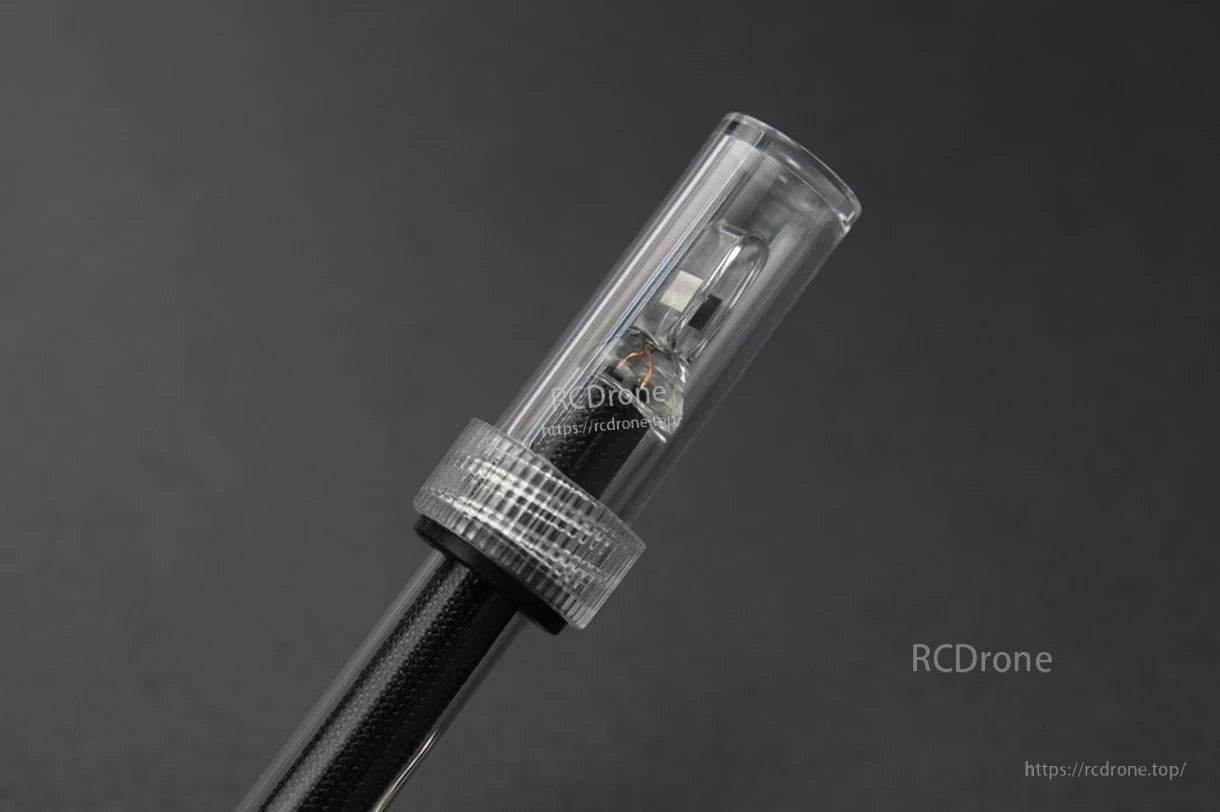

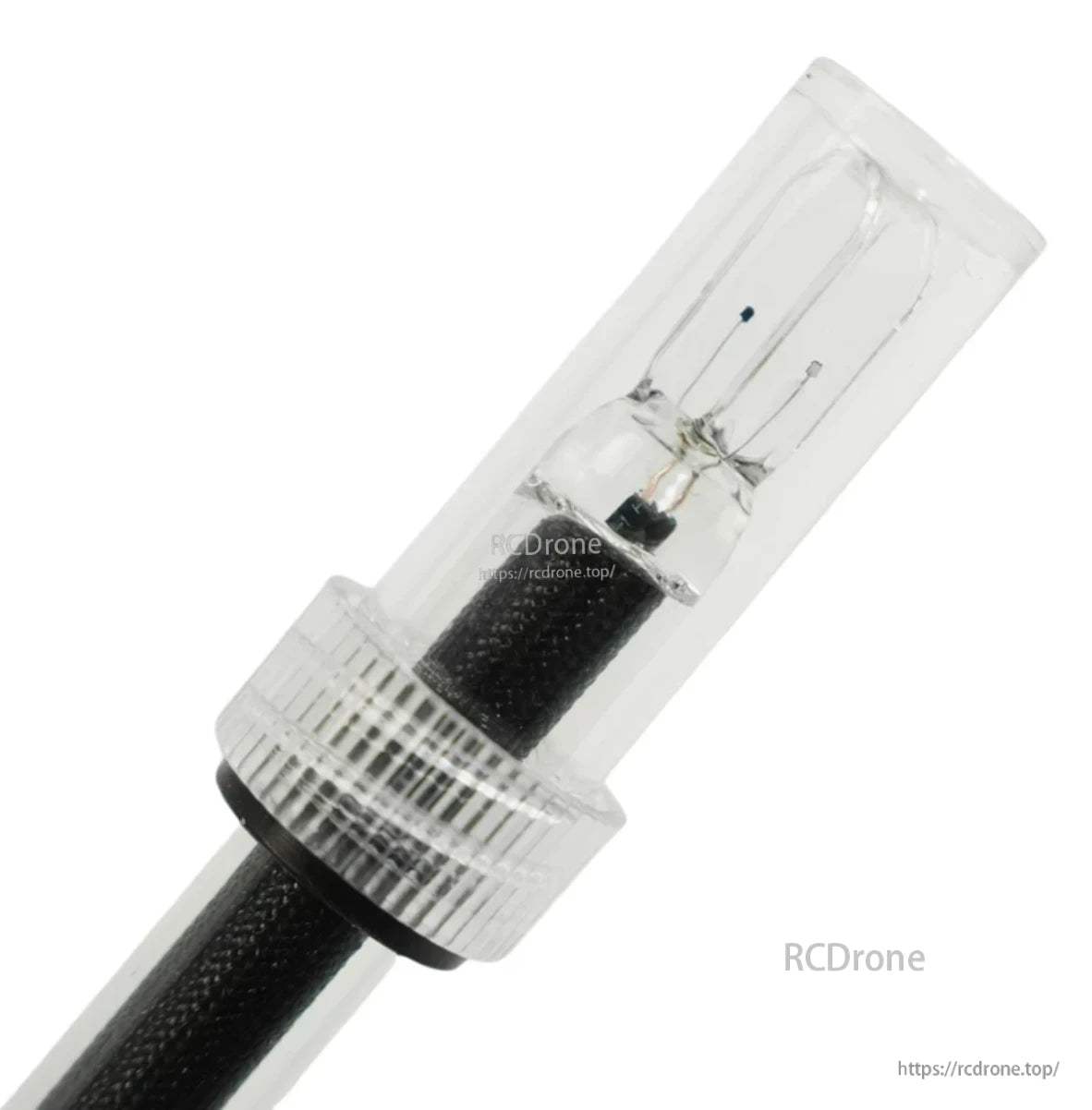

• Платиновое черное покрытие: промыть только дистиллированной водой; не касайтесь и не вытирайте покрытие.

• Нет длительного погружения: пробы лабораторного класса предназначены для измерений, а не для постоянного онлайн-использования. Для круглосуточного мониторинга держите запасные или рассмотрите промышленные пробы.

• Компенсация температуры: добавьте DS18B20 для автоматической компенсации и более точных измерений.

Совместимость &и Быстрый старт

• Микроконтроллеры: Arduino, Raspberry Pi (5 В / 3.3 В)

• Подключение: Gravity 3-pin к ADC МК; BNC к пробе

• Программное обеспечение: официальные библиотеки с примерами калибровки &и компенсации температуры (DFR0300 двухточечный; DFR0300-H однопоточнный)

Детали

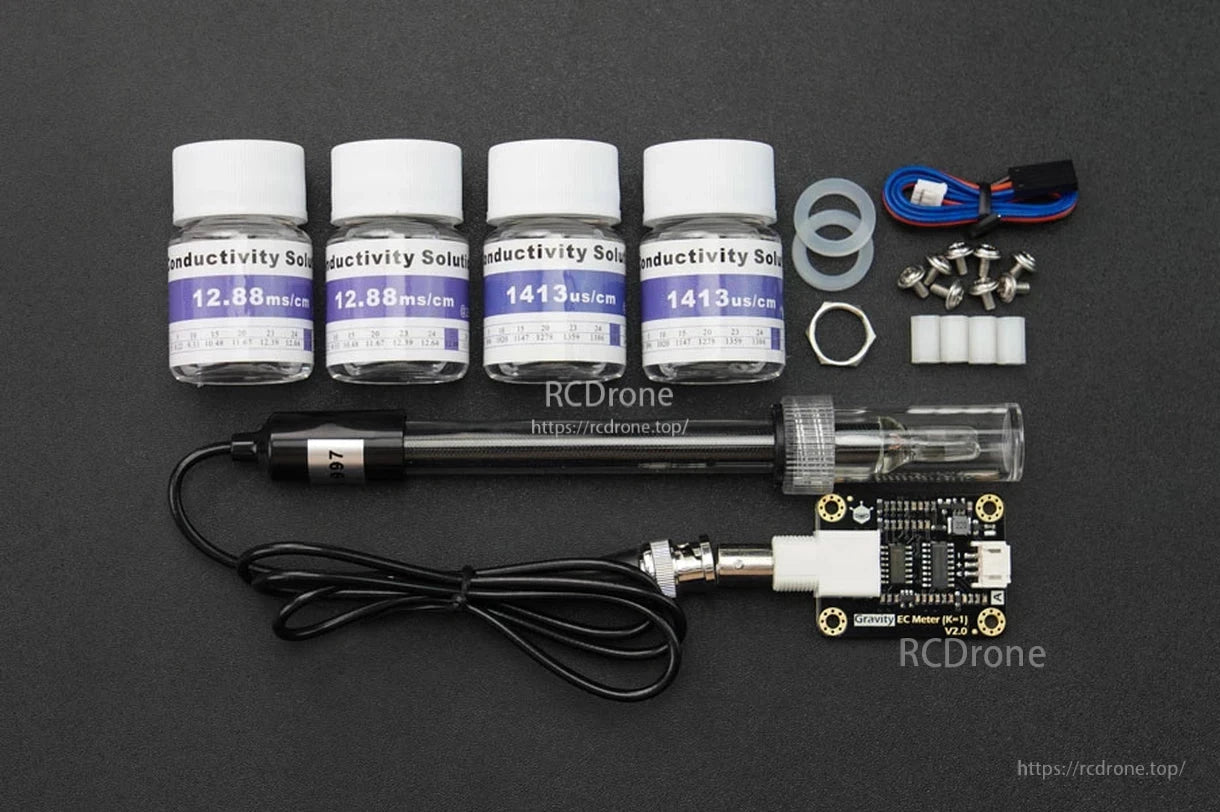

Гравитационный EC-метр V2.0 с растворами проводимости, датчиком и аксессуарами.

DFRobot Гравитационный аналоговый датчик электрической проводимости. Измеряет электрическую проводимость в жидкостях. Оснащен аналоговым выходом для точных показаний. Идеален для мониторинга качества воды и научных экспериментов.
