DFRobot SEN0237-A Gravity аналоговый датчик растворённого кислорода (DO), 0–20 мг/л, гальванический зонд, 3.3–5.5 В, BNC — для Arduino/Raspberry Pi/ESP32

Обзор

DFRobot SEN0237-A — это аналоговый датчик растворенного кислорода (DO), который измеряет содержание кислорода в воде для оценки качества в аквакультуре, гидропонике и экологическом мониторинге. Он сочетает в себе гальванический зонд DO (без времени поляризации) с платой преобразователя сигнала Gravity (вход 3.3–5.5 В, аналоговый выход 0–3.0 В) для легкого подключения к Arduino, Raspberry Pi (через ADC HAT), ESP32 и другим микроконтроллерам.

Ключевые особенности

• Гальванический зонд DO — готов к использованию, без задержки поляризации.

• Низкие затраты на обслуживание — сменная мембранная крышка и пополняемый электролит.

• Широкая совместимость — интерфейс Gravity, питание 3.3–5.5 В, аналоговый выход 0–3.0 В.

• Практический диапазон — измеряет 0–20 мг/л DO с быстрой реакцией (≤90 с до 98% при 25 °C).

• Прочный корпус — 0–50 PSI класс давления и 2 м кабель с BNC разъемом.

  html

Спецификации

Зонд растворенного кислорода

• Тип: Гальванический

• Диапазон измерений: 0–20 мг/л

• Время отклика: ≤90 с до 98% (25 °C)

• Диапазон давления: 0–50 PSI

• Срок службы: ~1 год (обычное использование)

• Обслуживание:

  • Замена мембранной крышки: 1–2 месяца (грязная вода), 4–5 месяцев (чистая вода)

  • Замена заполняющего раствора: ~1 месяц

• Длина кабеля: 2 м

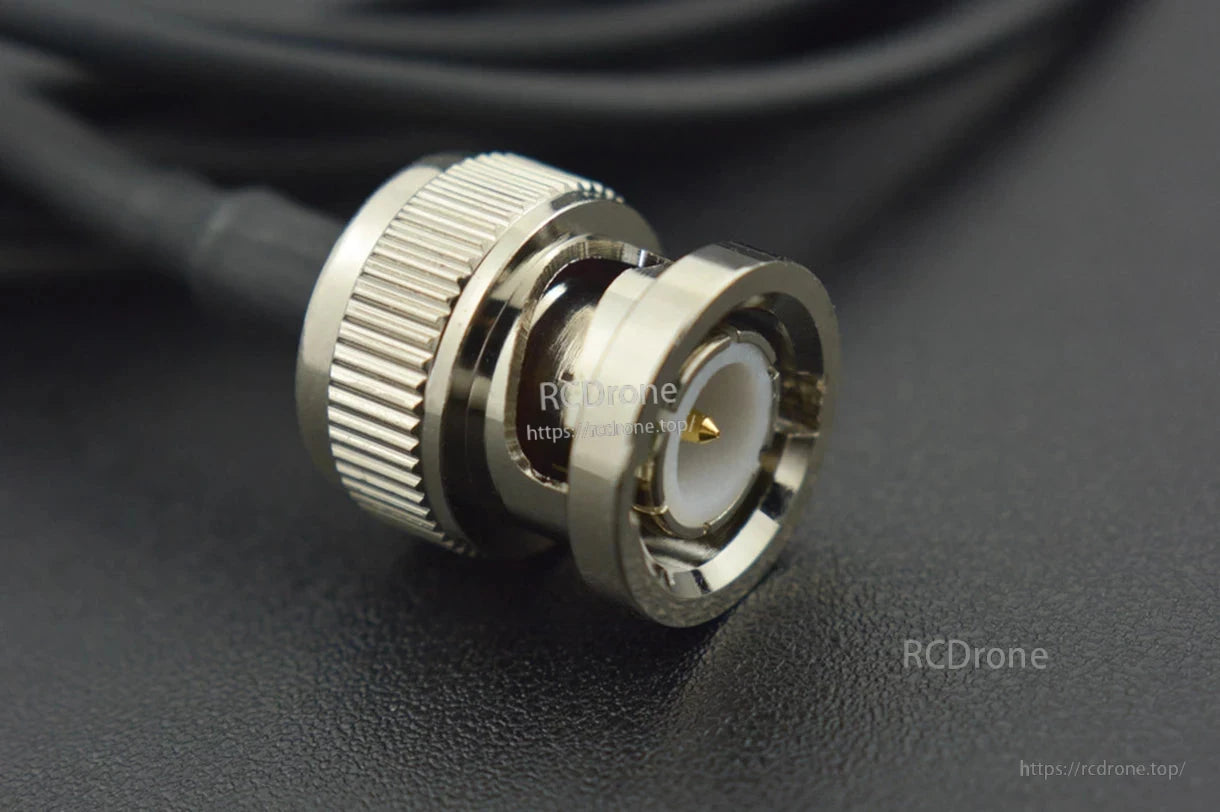

• Разъем: BNC

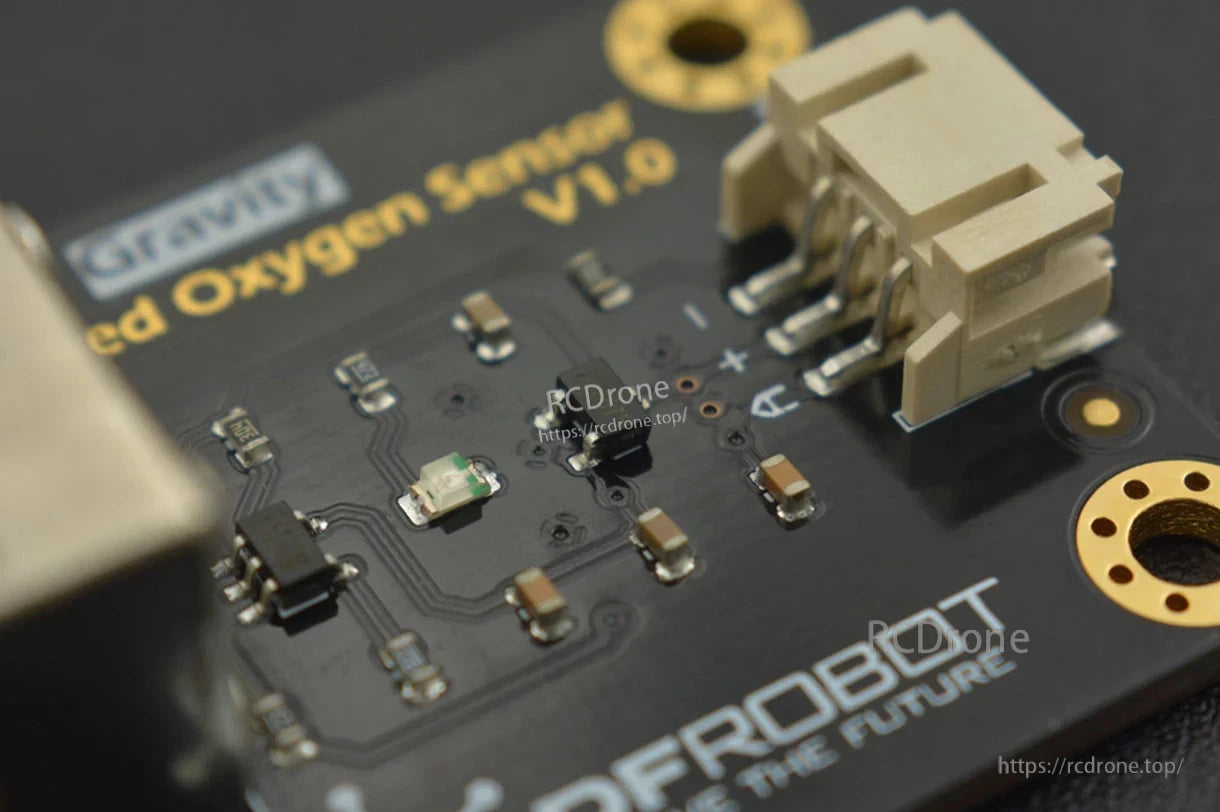

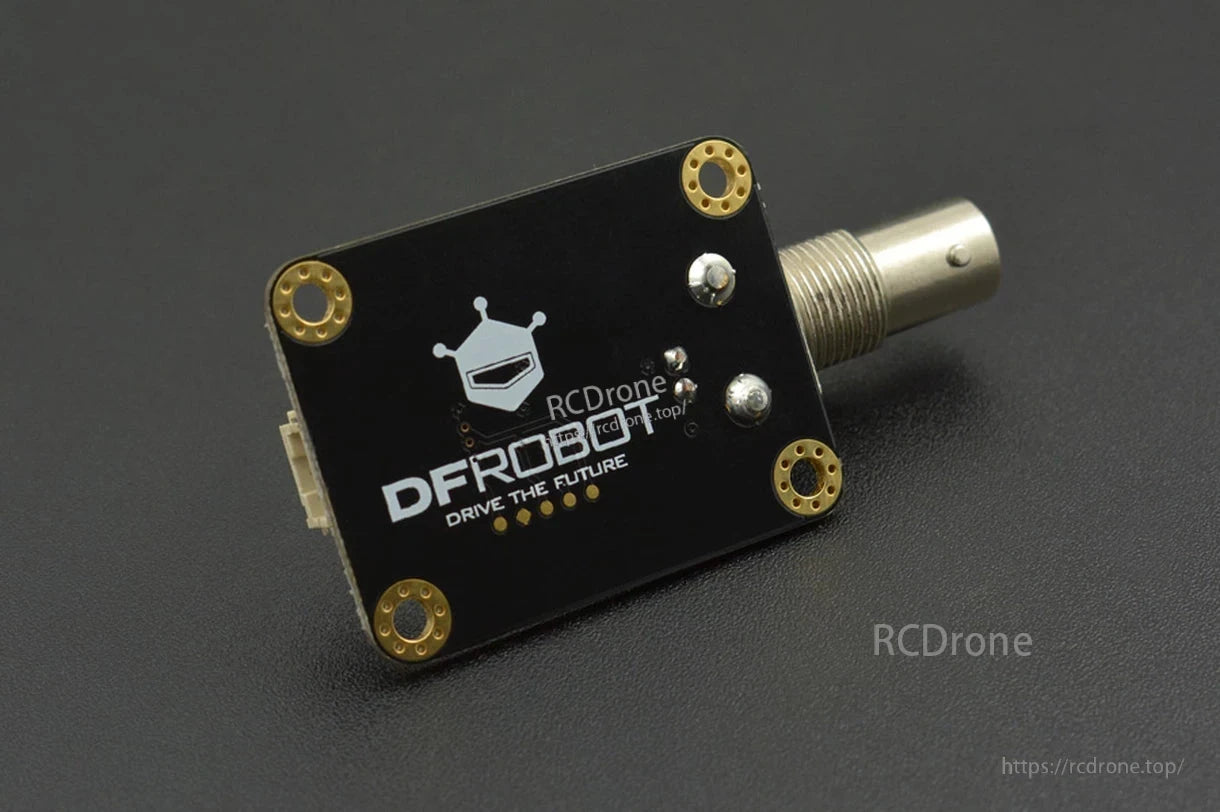

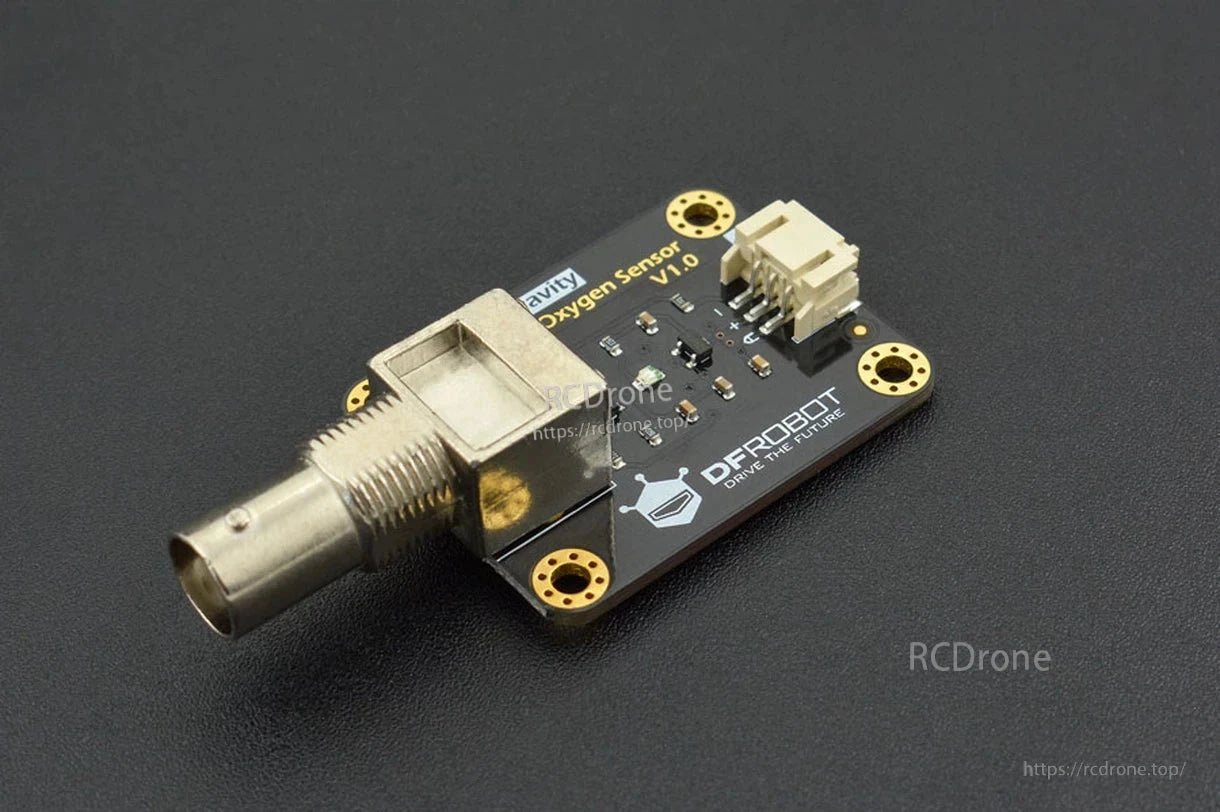

Плата преобразователя сигнала

• Рабочее напряжение: 3.3–5. 5 V

• Выход: 0–3.0 V аналоговый

• Разъем для зонда: BNC

• Разъем сигнала: Gravity Analog (PH2.0-3P)

• Размеры: 42 × 32 мм

Совместимость &и Применения

• Микроконтроллеры/Платы: Arduino, ESP32 и Raspberry Pi (требуется модуль ADC/HAT).

• Сценарии использования: Аквакультура, гидропоника, экологическое тестирование воды, образование, лабораторные эксперименты.

Важные заметки &и Безопасность

• Требуемый электролит: Раствор для заполнения не включен из-за правил воздушного транспорта. Используйте 0.5 мол/л NaOH; заполните мембранную крышку перед первым использованием.

• Коррозийная жидкость: Надевайте перчатки; в случае контакта тщательно промойте кожу водой.

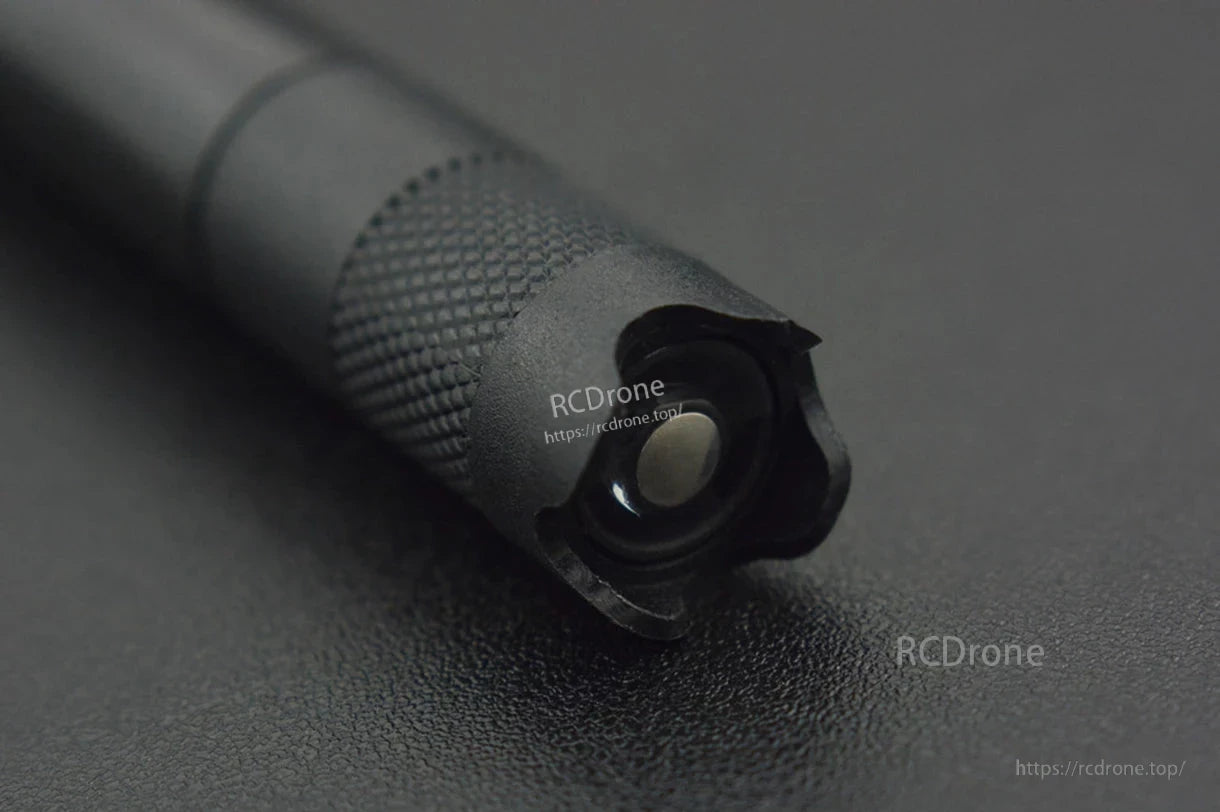

• Обращайтесь осторожно: Кислородопроницаемая мембрана хрупкая — избегайте острых предметов.

• Совет по измерению: Зонд потребляет небольшое количество кислорода; аккуратно перемешивайте образец для равномерных показаний.

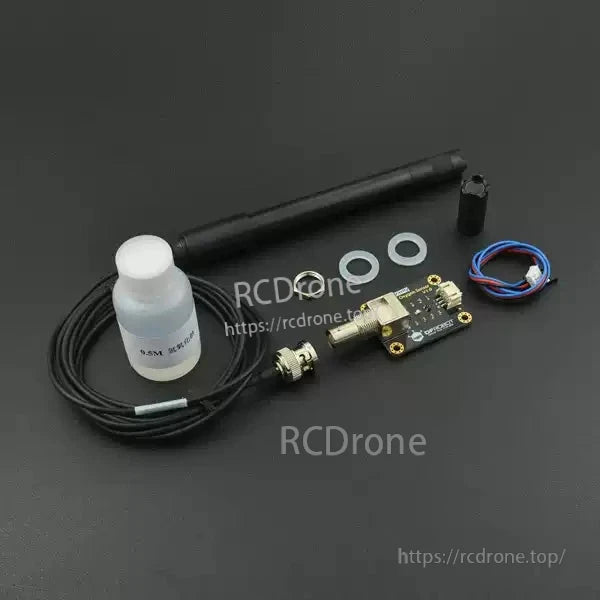

Содержимое упаковки

• Гальванический зонд для измерения растворенного кислорода с мембранной крышкой ×1

• Запасная мембранная крышка ×1

• Плата преобразователя сигнала ×1

• Кабель аналогового датчика Gravity ×1

• Водонепроницаемая прокладка ×2

• Крышка с винтом для BNC разъема ×1

• Пластиковая пипетка ×2

Детали

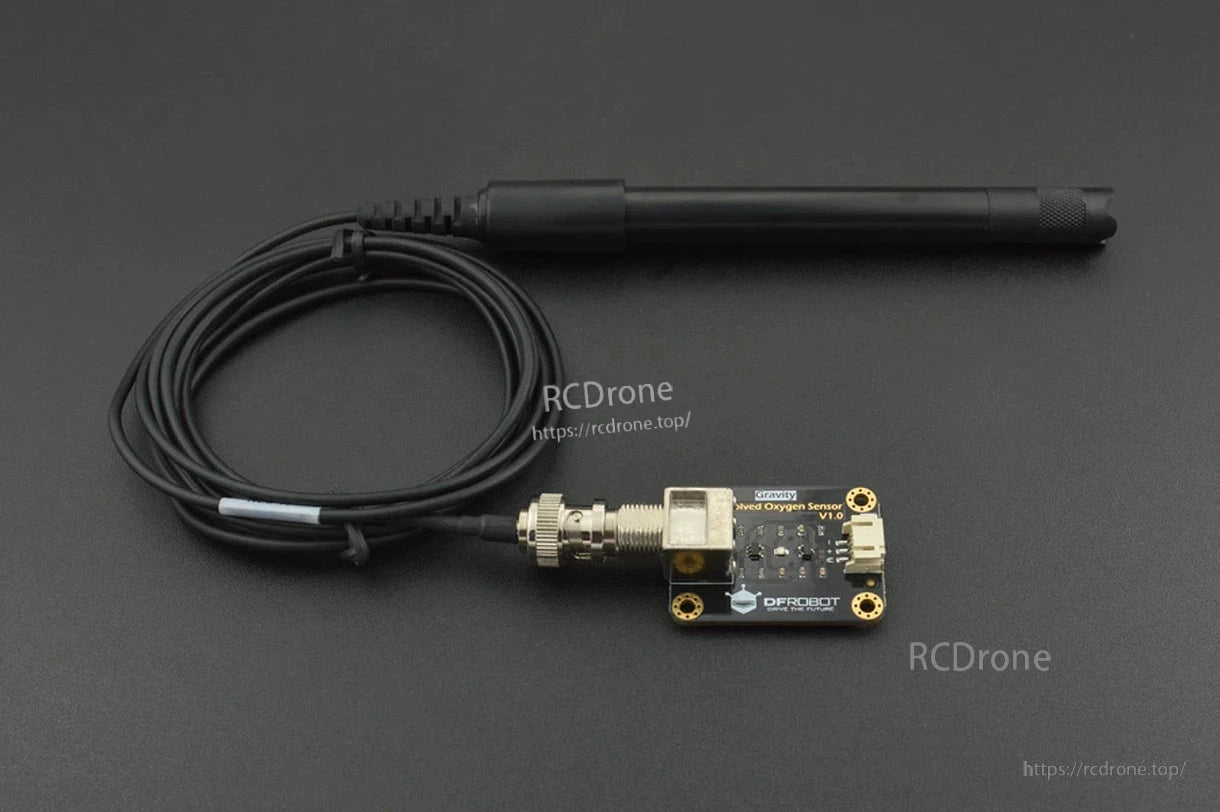

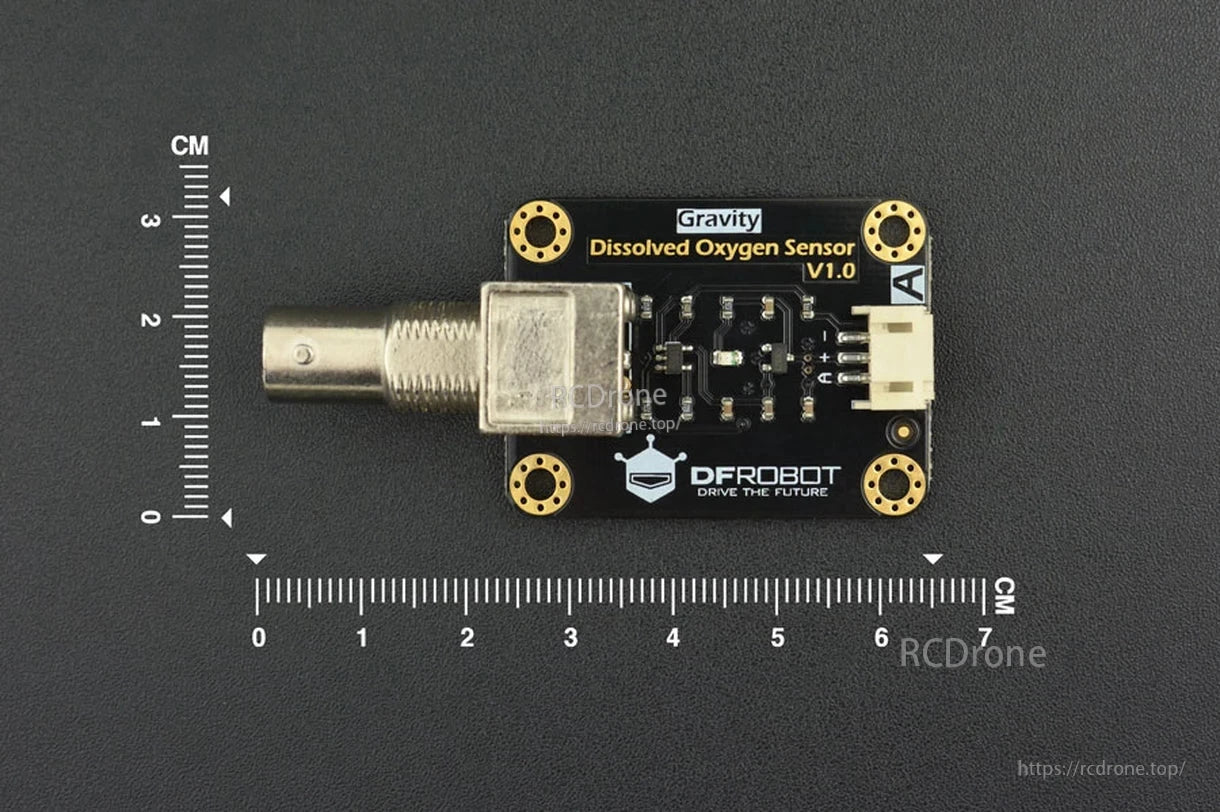

DFRobot Датчик растворенного кислорода Gravity V1.0 от DFRobot, с компактным дизайном и шкалой измерений для справки по размеру.

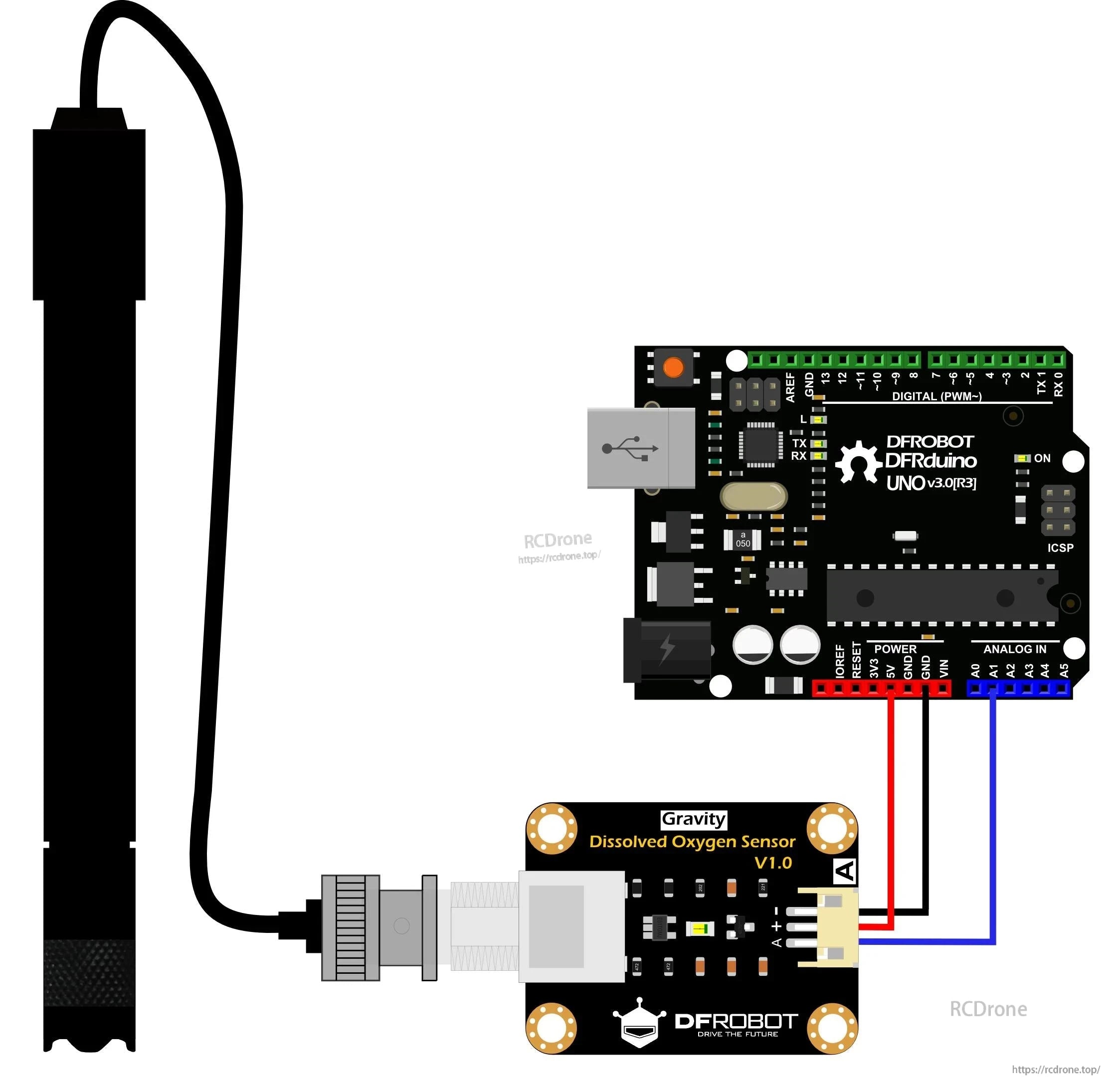

Датчик растворенного кислорода DFRobot SEN0237 V1.0 подключается к DFRduino UNO v3.0 через аналоговый вход.В комплект входит зонд, подключенный кабелем, с проводами питания и сигнала. Пины VCC, GND и сигнала соединяются с 5V, GND и A0 микроконтроллера. Эта установка измеряет растворенный кислород в воде, что идеально подходит для экологического мониторинга.
